Устройство для нагрева курительной смеси в чаше кальяна Российский патент 2025 года по МПК A24F1/30

Настоящее изобретение относится к нагревательным устройствам, в частности к электрическим нагревателям, и может быть использовано для нагрева курительной смеси, в частности, в традиционных кальянных системах.

Традиционные кальяны обычно используются с кусочками кокосового угля, положенного на фольгу или устройство контроля жара поверх глиняной чаши для кальяна, который нагревает курительную смесь внутри чаши. Однако использование тлеющих углей в качестве источника тепла в кальянах имеет ряд недостатков. При сжигании угля выделяются высокие уровни окиси углерода (СО), двуокиси углерода (CO₂), и различные канцерогенные вещества. Использование воды для фильтрации и охлаждения дыма может уменьшить количество нежелательных компонентов дыма, но некоторые, такие как угарный газ, поступающий из сгоревшего угля, не могут быть удалены таким образом. Таким образом, в случае использования тлеющих углей повышается содержание угарного и углекислого газа в угле, который используется для нагрева курительной смеси. Кроме того, использование такого угля создает прямую и постоянную зависимость от производителей угля, а сам уголь должен заменяться каждые 7-10 минут.

На сегодняшний день появилось инновационное устройство в виде электрического угля, который позволяет полностью заменить привычный многим курильщикам кальяна уголь. Электрический уголь для кальяна представляет собой устройство нагрева курительной смеси за счет энергии от блока питания и включает в себя две детали: нагревательный элемент и блок питания. Как и любой инновационное устройство, электрический уголь имеет свои положительные черты:

• подходит для любых моделей кальянных систем, за исключением дизайнерских устройств;

• его достаточно просто использовать;

• применение электрического угля позволяет осуществлять более плавный и контролируемый нагрев курительной смеси, вследствие чего смесь не горит, что, свою очередь, позволяет снизить расход курительной смеси. Потому как для одного сеанса курения можно использовать до 2 раз меньше курительной смеси, нежели при эксплуатации древесного или кокосового угля;

• использование электрического угля безопасно. Если вдруг он упадет на ковровое покрытие или стол это не приведет к повреждению поверхности, поскольку нагревательное устройство помещено в защитный корпус, что препятствует случайному контакту с горячими частями нагревательного устройства;

• при эксплуатации такого угля можно точно устанавливать необходимую температуру нагрева курительной смеси, что позволяет получить желаемый объем дыма;

• электрические угли для кальяна значительно безопаснее для здоровья курильщика, так как исключается возникновение угарного газа. В то время как при сгорании традиционного угля организм курильщика подвержен влиянию оксида углерода;

• электрический уголь не добавляет дыму кальяна привкуса, свойственного традиционному тлеющему углю.

Из уровня техники известно нагревательное устройство для нагрева курительной смеси в чаше кальяна, которое можно использовать отдельно от сети электропитания (RU 2685870 C1, A24F 1/30, 23.04.2019). Известное нагревательное устройство содержит корпус в виде внешнего пустотелого цилиндрического тела, в нижней части которого расположен электрический нагревательный элемент, а с внешней стороны корпуса расположены автономные источники питания.

Недостатком является громоздкость нагревательного элемента, а также ненадежность и повышенная опасность при использовании нагревательного элемента для нагрева курительной смеси в чаше кальяна.

Известно нагревательное устройство для нагрева табачных изделий (RU 2676159 С1, опубл. 26.12.2018) включающее нагревательный элемент, корпус, содержащий упомянутый нагревательный элемент, а также устройство контроля, связанный с ним автономный источник питания, причем устройство контроля выполнено с возможностью обеспечивать поддержание постоянства области значений температуры нагревательного элемента.

Известно устройство для нагрева табакосодержащей курительной смеси в чаше кальяна (RU 194302 U1, опубл. 05.12.2019) включающее корпус, выполненный в виде пустотелого цилиндрического или призматического тела, в верхней части которого расположены блок питания и управления и нагревательный элемент. При этом корпус выполнен полым в виде цилиндрического или призматического колпака с образованием внешнего и внутреннего кожухов, в полости корпуса расположены блок питания и управления. В боковой стенке внешнего кожуха по периметру выполнены сквозные отверстия, а верхняя центральная часть внутреннего кожуха выполнена перфорированной, при этом нагревательный элемент закреплен в полости, образуемой внутренним кожухом над нагреваемой табакосодержащей курительной смесью на некотором расстоянии от верхней перфорированной стенки внутреннего кожуха.

Недостатком известных нагревателей является недостаточно эффективный нагрев табакосодержащей курительной смеси, долгий нагрев чаши, так как используются нагреватели курительной смеси без предварительного нагрева поступающего воздуха, что приводит к долгому и недостаточному прогреву чаши.

Известно устройство индукционного нагрева (US 10561172 В2, опубл. 18.02.2020) содержащее камеру для курительной смеси, первый нагреватель в нижней части камеры, второй нагреватель в верхней части камеры, впускное отверстие для воздуха, соединенное с камерой и выпускное отверстие для воздуха, соединенное с камерой.

К недостаткам можно отнести конструктивную сложность нагревательного устройства, представляющую собой своеобразную печь для нагрева специальной капсулы с табаком, а также невозможность использования в традиционных кальянах с чашей для курительной смеси. Кроме того, при курении кальяна табак находится непосредственно в камере нагревателя, а после курения табака с ароматическими добавками в камере будет оставаться соответствующий запах, от которого сложно избавиться, так как мойка водой с моющими средствами нагревательного устройства с электрическими элементами запрещена.

Наиболее близким по технической сущности к заявляемому техническому решению является устройство для нагрева курительной смеси в чаше кальяна (RU 2767010 С1, опубл. 16.03.2022), которое содержит корпус, состоящий из верхней части, имеющей, по крайней мере, одно впускное отверстие и нижней части, имеющей, по крайней мере, одно выпускное отверстие, при этом между частями корпуса имеется, по крайней мере, одно продувочное отверстие, нагреватель в верхней части корпуса, обеспечивающий нагрев, поступающего в чашу воздуха, имеющий, по крайней мере, одно продувочное отверстие и нагреватель в нижней части корпуса, располагающийся над чашею с курительной смесью и обеспечивающий ее нагрев, а также блок управления нагревателями, связанный с источником питания.

Недостатком наиболее близкого аналога является недостаточно эффективный нагрев курительной смеси в чаше кальяна с большим выделением вредных веществ за счет большого объема и площади поверхности системы нагрева, в частности за счет расположения нагревателей в одном корпусе.

Технический результат, на получение которого направлено заявленное изобретение, заключается в повышение эффективности нагрева курительной смеси в чаше кальяна с одновременной минимизацией выделения вредных веществ, а также в расширении функциональных возможностей кальяна.

Указанный технический результат достигается тем, что устройство для нагрева курительной смеси в чаше кальяна состоит из верхней части, имеющей, по крайней мере, одно впускное отверстие и нижней части, имеющей, по крайней мере, одно выпускное отверстие, при этом между верхней и нижней частями устройства имеется, по крайней мере, одно продувочное отверстие, нагревательный элемент в верхней части устройства, обеспечивающий нагрев поступающего в чашу воздуха, и донышко с нагревательным элементом, располагающиеся в нижней части устройства, над чашею с курительной смесью и обеспечивающие ее нагрев, а также блок управления нагревателями, связанный с источником питания и защитный корпус, отличающееся тем, что верхняя часть устройства состоит из нагревательного элемента для интенсивного нагрева поступающего воздуха, расположенного на стойках фиксации и зафиксированного при помощи пластины фиксации и крепежных элементов с гарантированным зазором над крышкой нижней части устройства для обеспечения терморазвязки с указанной крышкой; теплового экрана, окружающего нагревательный элемент для интенсивного нагрева поступающего воздуха и закрепленного на стойках фиксации при помощи крепежных элементов; блока управления, обеспечивающего подачу питания на нагревательный элемент донышка для нагрева донышка и подачу питания на нагревательный элемент для интенсивного нагрева поступающего воздуха, причем контроль температуры нагревательного элемента донышка осуществляется за счет термочувствительного элемента; нижняя часть устройства состоит из боковой стенки, крышки и донышка, на котором расположен нагревательный элемент и термочувствительный элемент, донышко имеет, по крайней мере, одно отверстие для подачи воздуха в чашу с курительной смесью, нагревательный элемент и термочувствительный элемент соединены с донышком при помощи крепежных элементов; боковая стенка нижней части устройства выполнена из теплопроводящего материала и имеет, по крайней мере, одно отверстие для поступления воздуха к отверстию донышка минуя нагревательный элемент и имеет тепловой контакт с донышком для отведения избыточного тепла от донышка; крышка нижней части устройства имеет отверстие для поступления воздуха из нагревательного элемента для интенсивного нагрева поступающего воздуха, расположенного в верхней части устройства, причем указанное отверстие расположено напротив выходного отверстия нагревательного элемента и имеет сечение меньше, чем сечение выходного отверстия нагревательного элемента для интенсивного нагрева поступающего воздуха, расположенного в верхней части устройства.

В предпочтительном варианте в верхней части устройства дополнительно имеется экран-отражатель, расположенный на стойках фиксации над нагревательным элементом для интенсивного нагрева поступающего воздуха и зафиксированный при помощи крепежных элементов.

В предпочтительном варианте в нижней части устройства между донышком с нагревательным элементом и боковой стенкой нижней части устройства размещают систему пролива курительной смеси, выполненную в виде коллектора и набора форсунок, направленных на поверхность чаши с курительной смесью для обеспечения периодической капельной подачи воды на поверхность курительной смеси для предотвращения горения верхнего слоя и восстановления вкусовых свойств курительной смеси во время курения кальяна.

В предпочтительном варианте в качестве нагревательного элемента донышка используется теплообменник с трубчатым электронагревателем (ТЭН патронного типа).

В предпочтительном варианте в качестве нагревательного элемента донышка используется толстопленочный нагревательный элемент плоского типа.

В предпочтительном варианте в качестве термочувствительного элемента используется термопара.

В предпочтительном варианте боковые стенки защитного корпуса имеют перфорацию для свободного поступления воздуха в нагревательный элемент для интенсивного нагрева поступающего воздуха, расположенного в верхней части устройства.

Заявляемое техническое решение поясняется чертежами, где:

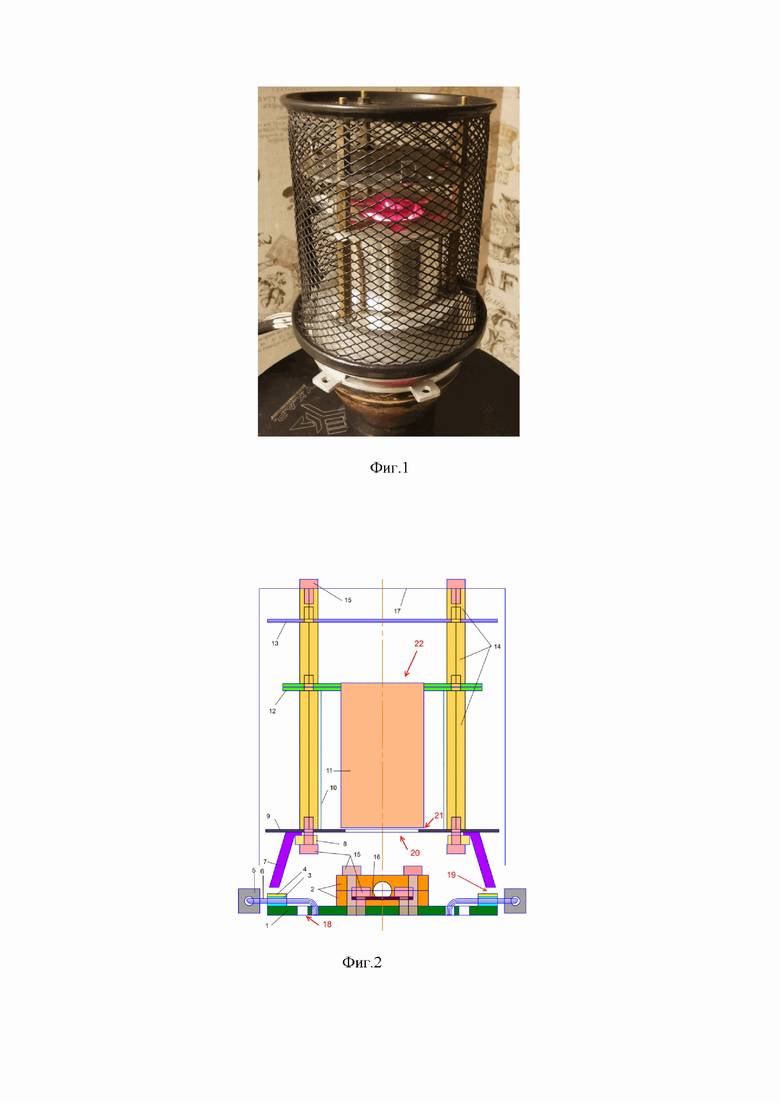

На фиг. 1 показан общий вид устройства для нагрева курительной смеси в чаше кальяна;

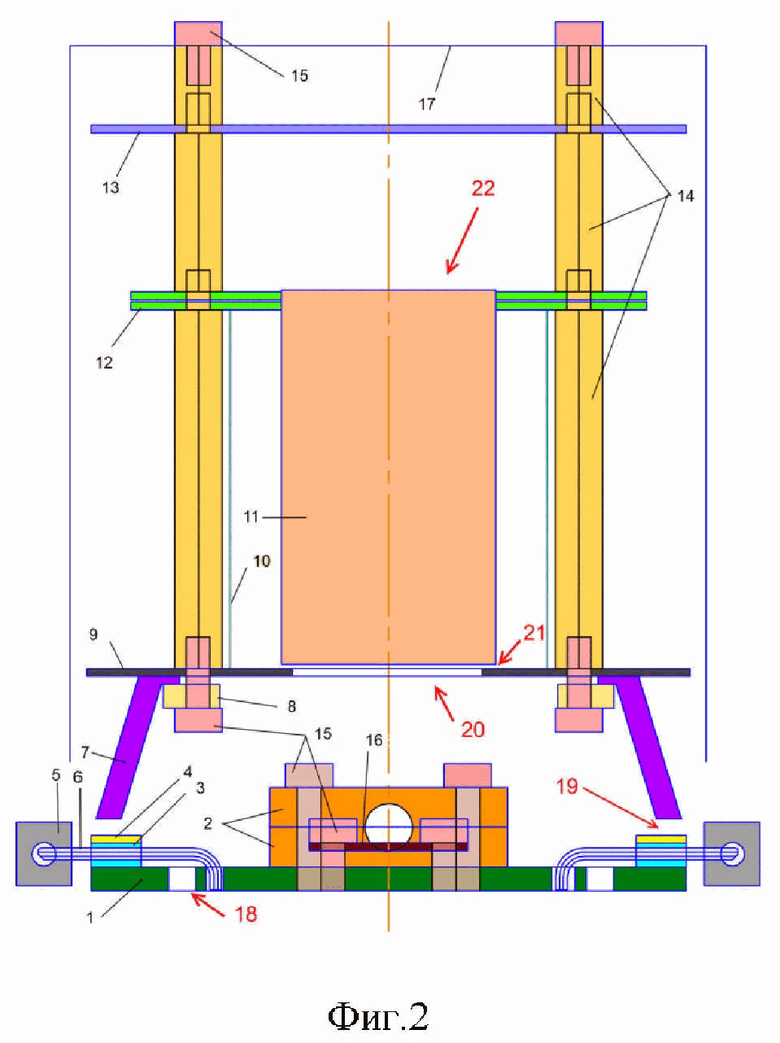

На фиг. 2 показано конструктивное выполнение устройства для нагрева курительной смеси в чаше кальяна;

На фиг. 1 показан общий вид заявляемого устройства для нагрева курительной смеси в чаше кальяна в сборе.

Как показано на фиг. 2 заявленное устройство для нагрева курительной смеси в чаше кальяна состоит из верхней части, имеющей, по крайней мере, одно впускное отверстие 22 и нижней части, имеющей, по крайней мере, одно выпускное отверстие 18, при этом между верхней и нижней частями устройства имеется, по крайней мере, одно продувочное отверстие 20. В верхней части устройства расположен нагревательный элемент 11 для интенсивного нагрева поступающего в чашу воздуха, а в нижней части устройства, над чашею с курительной смесью, расположены донышко 1 с нагревательным элементом 2, обеспечивающие нагрев курительной смеси. Верхняя часть и нижняя часть устройства помещены в защитный корпус 17, стенки которого имеют перфорацию (фиг. 1) для свободного поступления воздуха в нагревательный элемент 11 для интенсивного нагрева поступающего воздуха, расположенного в верхней части устройства.

Верхняя часть устройства состоит из нагревательного элемента 11 для интенсивного нагрева поступающего воздуха, расположенного на стойках фиксации 14 и зафиксированного при помощи пластины фиксации 12 и крепежных элементов 15. При этом нагревательный элемент 11 для интенсивного нагрева поступающего воздуха расположен таким образом, что имеет зазор 21 над крышкой 9 нижней части устройства для обеспечения терморазвязки с указанной крышкой 9. Вокруг нагревательного элемента 11 для интенсивного нагрева поступающего воздуха расположен тепловой экран 10, помещенный между стойками 14. Тепловой экран 10 выполнен из алюминия и предназначен для того, чтобы, с одной стороны, отразить инфракрасное (ПК) излучение от нагревательного элемента 11 и повысить его эффективность, а с другой стороны, чтобы ИК излучение от нагревательного элемента 11 не нагревало защитный корпус 17 устройства. Также в верхней части устройства расположен блок управления (не показан на фигурах), связанный с источником питания и обеспечивающий подачу питания на нагревательный элемент 2 донышка 1 для нагрева донышка 1 и подачу питания на нагревательный элемент 11 для интенсивного нагрева поступающего воздуха. В частном случае реализации заявленного устройства в верхней части устройства дополнительно имеется экран-отражатель 13, расположенный на стойках фиксации над нагревательным элементом для интенсивного нагрева поступающего воздуха и зафиксированный при помощи крепежных элементов. Экран-отражатель 13 выполняет по сути ту же функцию, что и тепловой экран 10, только относительно ИК излучения проходящего через впускное отверстие 22 для нагрева воздуха нагревательного элемента 11.

Нижняя часть устройства состоит из боковой стенки 7, крышки 9 и донышка 1, на котором расположен нагревательный элемент 2 и термочувствительный элемент 16. Донышко 1 имеет, по крайней мере, одно отверстие 18 для подачи воздуха в чашу с курительной смесью. Указанные нагревательный элемент 2 и термочувствительный элемент 16 соединены с донышком 1 при помощи крепежных элементов, при этом контроль температуры нагревательного элемента 2 донышка 1 осуществляется за счет термочувствительного элемента 16. Боковая стенка 7 нижней части устройства выполнена из теплопроводящего материала и имеет, по крайней мере, одно отверстие 19 для поступления воздуха к отверстию 18 донышка минуя при этом нагревательный элемент 11. Также боковая стенка 7 нижней части устройства имеет тепловой контакт с донышком 1 для отведения избыточного тепла от донышка 1. Крышка 9 нижней части устройства имеет отверстие 20 для поступления воздуха из нагревательного элемента 11 для интенсивного нагрева поступающего воздуха, расположенного в верхней части устройства, причем указанное отверстие 20 расположено напротив выходного отверстия нагревательного элемента 11 и имеет сечение меньше, чем сечение выходного отверстия нагревательного элемента 11 для интенсивного нагрева поступающего воздуха, расположенного в верхней части устройства. Крышка 9 нижней части устройства расположена на стойках фиксации 14 и зафиксирована при помощи крепежных элементов 15.

Также в нижней части устройства между донышком 1 с нагревательным элементом 2 и боковой стенкой 7 нижней части устройства размещают систему пролива 3-4, 6 курительной смеси, выполненную в виде коллектора 5 и набора форсунок 6, направленных на поверхность чаши с курительной смесью. Данная система пролива обеспечивает периодическую капельную подачу воды на поверхность курительной смеси для предотвращения горения ее верхнего слоя и восстановления вкусовых свойств курительной смеси во время курения кальяна.

В качестве нагревательного элемента 2 донышка 1 используется либо теплообменник 2 с трубчатым электронагревателем (ТЭН патронного типа), либо плоский толстопленочный нагревательный элемент, которые обеспечивают нагрев донышка до заданной температуры в диапазоне от 220 до 320 град. Цельсия. Термочувствительный элемент 16, в качестве которого используется термопара, расположен на донышке 1.

Боковая стенка 7 и крышка 9, расположенные в нижней части устройства, играют роль радиатора для сброса избыточного тепла во время сеанса курения, например, когда исходный прогрев чаши с курительной смесью проходил при температуре 290 град. Цельсия, а в основном сеансе курения пользователь снизил температуру донышка 1, например, до 250 град. Цельсия.

Заявленное устройство для нагрева курительной смеси в чаше кальяна работает следующим образом.

Устройство для нагрева курительной смеси в чаше кальяна устанавливают на чашу, наполненную курительной смесью. Блок управления подключают к источнику питания, например, источником питания может быть электрическая сеть с напряжением 220 В. Блок управления передает питание на нагревательный элемент 2 донышка 1 и нагревательный элемент 11 для интенсивного нагрева поступающего воздуха, после чего нагреватели начинают нагреваться до требуемого температурного режима нагрева, регулируемого, например, в диапазоне от 220 до 320 град. Цельсия.

При затяжке воздух поступает, по крайней мере, через одно впускное отверстие 22 для нагрева воздуха в нагревательный элемент 11, расположенный в верхней части устройства, благодаря чему нагревается. Уже нагретый воздух через отверстие 20, расположенное напротив выходного отверстия нагревательного элемента 11 поступает в нижнюю часть устройства, а затем, по крайней мере, через одно выпускное отверстие 18 поступает в чашу с табачной смесью. Причем большая часть воздуха интенсивно нагревается в нагревательном элементе 11, и поступает через отверстие 20 в нижнюю часть устройства, а некоторая часть воздуха поступает напрямую извне, через отверстие 19 в боковой стенке 7, минуя нагревательное устройство 11. За счет такого смешения двух потоков воздуха: интенсивно нагретого в нагревательном элементе 11 и поступившего через отверстия в боковой стенке, достигается температурная неоднородность потока воздуха, поступающего через отверстие 18 в объем чаши с курительной смесью. Это позволяет иметь в результирующем потоке воздуха молекулы с достаточной энергией для инициации испарения ароматических компонент табачной смеси и глицерина, а с другой стороны обеспечить достаточно низкую результирующую интегральную температуру воздуха, которая не приводит к горению курительной смеси.

Нагревательный элемент 11 для интенсивного нагрева поступающего воздуха, расположенный в верхней части устройства осуществляет подогрев поступающего из атмосферы воздуха, а нагревательный элемент 2, расположенный в нижней части устройства, осуществляет нагрев чаши с курительной смесью.

Таким образом, повышение эффективности нагрева курительной смеси в чаше кальяна с одновременной минимизацией выделения вредных веществ достигается за счет указанной выше конструкции устройства для нагрева курительной смеси в чаше кальяна, а именно за счет разделения на верхнюю часть устройства, в которой нагревательный элемент 11 для интенсивного нагрева поступающего воздуха расположен с зазором 21 над крышкой 9 нижней части устройства для обеспечения терморазвязки с указанной крышкой 9 (т.е. находится снаружи), и нижнюю часть устройства, которая содержит боковую стенку 7, крышку 9 и донышко 1, где боковая стенка 7 нижней части устройства имеет, по крайней мере, одно отверстие 19 для поступления воздуха к отверстию 18 донышка минуя нагревательный элемент 11 и имеет тепловой контакт с донышком 1 для отведения избыточного тепла от донышка 1, вследствие чего минимизируются внутренний объем и площадь поверхности системы нагрева, а также минимизируется температура боковой стенки и крышки (т.к. при большом внутреннем объеме и большой площади нагретых поверхностей, оседающий на эти поверхности глицерин превращается в акролеин).

Также в процессе курения, примерно через 15-30 минут с момента начала сеанса курения, как правило, начинает происходить сильное нагревание курительной смеси, и тогда качество дыма ухудшается, он теряет густоту, появляется привкус и начинают выделяться вредные вещества. Это связано с тем, что верхняя часть курительной смеси высыхает и начинает подгорать. Для исключения горения курительной смеси и минимизации выделения вредных веществ во время курения кальяна, в нижней части устройства между донышком 1 с нагревательным элементом 2 и боковой стенкой 7 нижней части устройства размещают систему пролива 3-4, 6 курительной смеси, выполненную в виде коллектора 5 и набора форсунок 6, направленных на поверхность чаши с курительной смесью для обеспечения периодической капельной подачи воды на поверхность курительной смеси для предотвращения горения верхнего слоя и восстановления вкусовых свойств курительной смеси во время курения кальяна. Так, посредством насоса, в течение, примерно, 0,5 сек, через форсунки 6 капельно подается вода, орошая, таким образом, поверхность курительной смеси. При этом из-за большой энергоемкости процесса испарения попадающей на верхний слой табака воды, горение верхнего слоя курительной смеси мгновенно останавливается и последующее курение продолжает экстракцию глицерина (сиропа) и ароматических компонент из более глубоких слоев курительной смеси, что также минимизирует выделение вредных веществ. При очередном появлении привкуса горения повторно осуществляют этап капельной подачи воды на поверхность курительной смеси и продолжают сеанс курения.

Изобретение относится к устройствам для нагрева курительной смеси в чаше кальяна и состоит из верхней части, имеющей впускное отверстие, и нижней части, имеющей выпускное отверстие, а между верхней и нижней частями образовано продувочное отверстие. Нагревательный элемент в верхней части устройства обеспечивает нагрев поступающего в чашу воздуха. Донышко с нагревательным элементом расположено в нижней части устройства, над чашей с курительной смесью для ее нагрева. Блок управления нагревателями связан с источником питания. Верхняя часть устройства состоит из нагревательного элемента для нагрева поступающего воздуха, расположенного на стойках фиксации при помощи пластины фиксации и крепежных элементов с зазором над крышкой нижней части устройства для обеспечения терморазвязки с ней. Тепловой экран окружает элемент нагрева поступающего воздуха и закреплен на стойках. Блок управления обеспечивает питание на нагревательном элементе донышка и на нагревательном элементе для нагрева поступающего воздуха. Имеется контроль температуры нагревательного элемента донышка, которое имеет отверстие для подачи воздуха в чашу с курительной смесью. Боковая стенка нижней части устройства выполнена из теплопроводящего материала и имеет отверстие для поступления воздуха к отверстию донышка, минуя нагревательный элемент. Крышка нижней части имеет отверстие для поступления воздуха из нагревательного элемента для нагрева поступающего воздуха, которое расположено напротив выходного отверстия нагревательного элемента и имеет сечение меньше, чем сечение выходного отверстия нагревательного элемента для нагрева поступающего воздуха. Технический результат – повышение эффективности нагрева курительной смеси в чаше кальяна с одновременной минимизацией выделения вредных веществ. 6 з.п. ф-лы, 2 ил.

1. Устройство для нагрева курительной смеси в чаше кальяна, характеризующееся тем, что состоит из верхней части, имеющей, по крайней мере, одно впускное отверстие, и нижней части, имеющей, по крайней мере, одно выпускное отверстие, при этом между верхней и нижней частями устройства имеется, по крайней мере, одно продувочное отверстие, нагревательный элемент в верхней части устройства, обеспечивающий нагрев поступающего в чашу воздуха, и донышко с нагревательным элементом, располагающиеся в нижней части устройства, над чашей с курительной смесью, и обеспечивающие ее нагрев, а также блок управления нагревателями, связанный с источником питания, и защитный корпус, отличающееся тем, что верхняя часть устройства состоит из нагревательного элемента для интенсивного нагрева поступающего воздуха, расположенного на стойках фиксации и зафиксированного при помощи пластины фиксации и крепежных элементов с зазором над крышкой нижней части устройства для обеспечения терморазвязки с указанной крышкой; теплового экрана, окружающего нагревательный элемент для интенсивного нагрева поступающего воздуха; блока управления, обеспечивающего подачу питания на нагревательный элемент донышка для нагрева донышка и подачу питания на нагревательный элемент для интенсивного нагрева поступающего воздуха, причем контроль температуры нагревательного элемента донышка осуществлен за счет термочувствительного элемента; нижняя часть устройства состоит из боковой стенки, крышки и донышка, на котором расположены нагревательный элемент и термочувствительный элемент, донышко имеет, по крайней мере, одно отверстие для подачи воздуха в чашу с курительной смесью, нагревательный элемент и термочувствительный элемент соединены с донышком при помощи крепежных элементов; боковая стенка нижней части устройства выполнена из теплопроводящего материала и имеет, по крайней мере, одно отверстие для поступления воздуха к отверстию донышка, минуя нагревательный элемент, и имеет тепловой контакт с донышком для отведения избыточного тепла от донышка; крышка нижней части устройства имеет отверстие для поступления воздуха из нагревательного элемента для интенсивного нагрева поступающего воздуха, расположенного в верхней части устройства, причем указанное отверстие расположено напротив выходного отверстия нагревательного элемента и имеет сечение меньше, чем сечение выходного отверстия нагревательного элемента для интенсивного нагрева поступающего воздуха, расположенного в верхней части устройства.

2. Устройство для нагрева курительной смеси в чаше кальяна по п.1, отличающееся тем, что в верхней части устройства дополнительно имеется экран-отражатель, расположенный на стойках фиксации над нагревательным элементом для интенсивного нагрева поступающего воздуха и зафиксированный при помощи крепежных элементов.

3. Устройство для нагрева курительной смеси в чаше кальяна по п.1, отличающееся тем, что в нижней части устройства между донышком с нагревательным элементом и боковой стенкой нижней части устройства размещена система пролива курительной смеси, выполненная в виде коллектора и набора форсунок, направленных на поверхность чаши с курительной смесью для обеспечения периодической капельной подачи воды на поверхность курительной смеси для предотвращения горения верхнего слоя и восстановления вкусовых свойств курительной смеси во время курения кальяна.

4. Устройство для нагрева курительной смеси в чаше кальяна по п.1, отличающееся тем, что в качестве нагревательного элемента донышка использован теплообменник с трубчатым электронагревателем - ТЭН патронного типа.

5. Устройство для нагрева курительной смеси в чаше кальяна по п.1, отличающееся тем, что в качестве нагревательного элемента донышка использован плоский нагревательный элемент.

6. Устройство для нагрева курительной смеси в чаше кальяна по п.4, отличающееся тем, что в качестве термочувствительного элемента использована термопара.

7. Устройство для нагрева курительной смеси в чаше кальяна по п.1, отличающееся тем, что боковые стенки защитного корпуса имеют перфорацию для свободного поступления воздуха в нагревательный элемент для интенсивного нагрева поступающего воздуха, расположенного в верхней части устройства.
