Способ охлаждения и увлажнения верхнего слоя курительной смеси для исключения ее горения и восстановления вкусовых свойств при курении кальяна Российский патент 2024 года по МПК A24F1/30

Изобретение относится к области курения с использованием кальяна, как с электрическим нагревом, так и с нагревом при помощи углей, и может быть использовано для увеличения сеанса курения с одновременным восстановлением (улучшением) органолептических свойств курительной смеси.

Из уровня техники известно устройство и способ, реализуемый при его использовании (RU 2767010 С1, 16.03.2022), характеризующие устройство для нагрева курительной смеси в чаше кальяна, содержащее корпус, состоящий из верхней части, имеющей, по крайней мере, одно впускное отверстие и нижней части, имеющей, по крайней мере, одно выпускное отверстие. Между частями корпуса имеется, по крайней мере, одно продувочное отверстие. В верхней части корпуса имеется нагреватель, обеспечивающий нагрев, поступающего в чашу воздуха, имеющий, по крайней мере, одно, продувочное отверстие. В нижней части корпуса имеется нагреватель, располагающийся над чашей с курительной смесью и обеспечивающий ее нагрев. Нагреватель имеет блок управления нагревателями, связанный с источником питания. Достигается эффективный нагрев курительной смеси в чаше кальяна и соответственно эффективное формирование газовой смеси в кальяне, что позволяет оптимизировать процесс курения кальяна.

Недостатком известного изобретения является отсутствие обеспечения стабилизации температуры дна устройства для нагрева курительной смеси, а также отсутствие элемента конструкции, предназначенного для охлаждения курительной смеси. Другим недостатком представленной конструкции является схема подачи в чашу с курительной смесью потока воздуха через единый канал нагрева (впускное отверстие) и последующее прохождение потока через серию отверстий между секциями корпуса. Такое решение позволяет обеспечить эффективный нагрев поступающего в чашу потока воздуха и, как следствие, интенсификацию выпаривания ароматизатора курительной смеси, однако приводит к гомогенизации потоков воздуха по температуре, в связи с чем не обеспечиваются условия для последующей эффективной конденсации паров глицерина в туман, что приводит к снижению плотности тумана, т.е. уменьшается длительность сеанса курения и ухудшаются вкусовые свойства курительной смеси.

Также известен способ нагрева курительной смеси, реализуемый в устройстве, описанном в патентном документе US 20160249677 А1, 01.09.2016. Нагрев курительной смеси в известном способе осуществляют как непосредственно от нагревательного элемента или экрана, отделяющего нагревательный элемент от курительной смеси, включая нагрев кальянной чаши, так и от воздуха, поступающего в кальянную чашу при вдохе, при этом сам воздух нагревается от нагревательного элемента, который выполняют в виде, обеспечивающем возможность передачи тепла проходящему через или около него воздушному потоку. При таком способе нагрева достигаются достаточно хорошая дымность кальяна и высокие органолептические показатели дыма.

Кроме того, известен способ нагрева курительной смеси (RU 2788151 С1, 17.01.2023), выбранный в качестве ближайшего аналога, при котором используют устройство для нагрева, осуществляют нагрев курительной смеси с помощью нагревательного элемента указанного устройства и воздуха, поступающего в емкость для курительной смеси при вдохе, корпус устройства для нагрева выполняют с возможностью прохождения и нагрева всего или части воздушного потока, возникающего при вдохе, в нагреваемую часть воздушного потока вводят дополнительные ингредиенты, являющиеся ядрами конденсации для испаренных компонентов табачной смеси, при этом указанные дополнительные ингредиенты вводят в часть воздушного потока, поступающего из внешней среды и минующего нагревательный элемент, или вводят в часть воздушного потока, поступающего из внешней среды через нагревательный элемент и в часть воздушного потока, поступающего из внешней среды, минующего нагревательный элемент, или вводят в суммарный воздушный поток, образованный смешением нагретой и не нагретой частей.

Недостатком известных изобретений является отсутствие обеспечения стабилизации температуры дна нагревательного устройства, что в свою очередь, при интенсивном курении, приводит к перегреву и сжиганию курительной смеси, и, как следствие, уменьшается длительность сеанса курения и ухудшаются вкусовые свойства курительной смеси.

Технический результат, на получение которого направлено заявленное изобретение, заключается в увеличении длительности сеанса курения и восстановлении (отдаче) вкусовых свойств курительной смеси при курении кальяна за счет охлаждения и увлажнения верхнего слоя курительной смеси, исключающего ее перегрев и сжигание, а также в расширении арсенала технических средств.

Указанный технический результат достигается тем, что в заявленном способе охлаждения и увлажнения верхнего слоя курительной смеси для исключения ее горения и восстановления вкусовых свойств при курении кальяна, между донышком нагревательного устройства и чашей с курительной смесью размещают модуль увлажнения и охлаждения курительной смеси, обеспечивающий периодическую капельную подачу воды на поверхность верхнего слоя курительной смеси для предотвращения горения верхнего слоя и восстановления вкусовых свойств курительной смеси во время курения кальяна.

В предпочтительном варианте, модуль увлажнения и охлаждения курительной смеси выполняют в виде набора форсунок, направленных на поверхность чаши с курительной смесью.

Заявляемое техническое решение поясняется чертежами, где

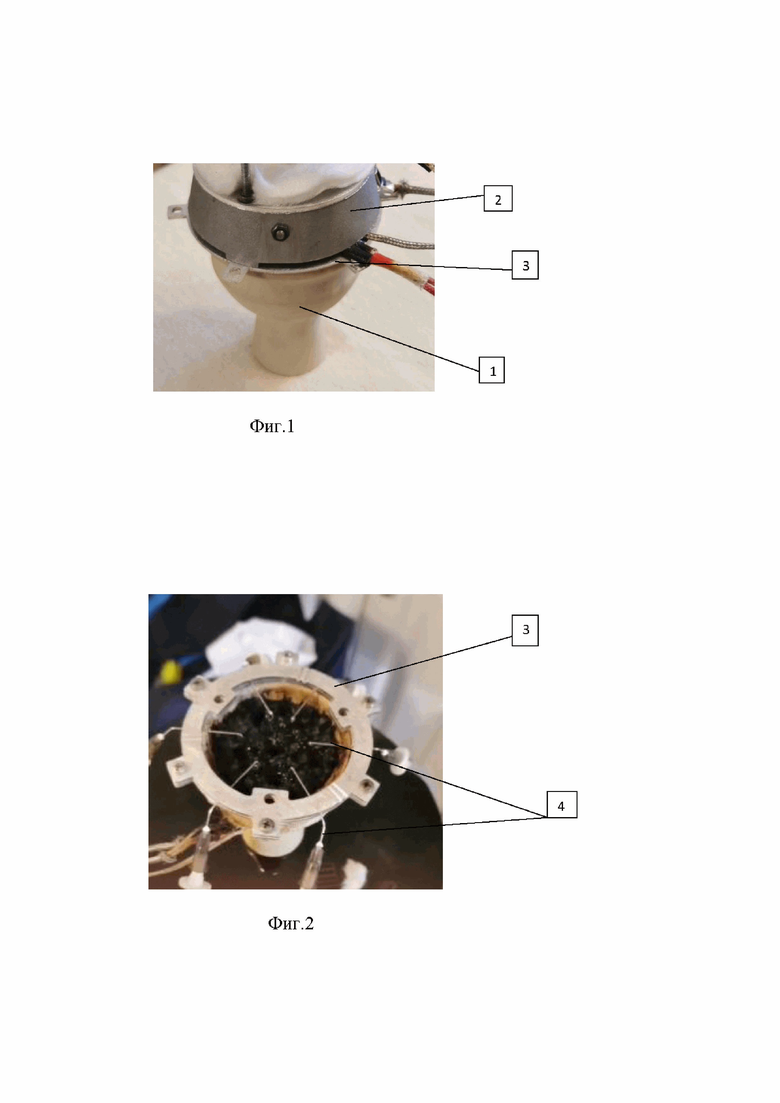

На фиг. 1 - показан общий вид расположения модуля увлажнения и охлаждения курительной смеси между донышком нагревательного устройства и чашей с курительной смесью;

На фиг. 2 - показано конструктивное выполнение модуля увлажнения и охлаждения курительной смеси.

Как показано на фиг. 1 модуль увлажнения и охлаждения (3) курительной смеси располагают между донышком нагревательного устройства (2) и чашей (1) с курительной смесью. Наличие указанного модуля увлажнения и охлаждения (3) курительной смеси в кальяне и его расположение между донышком нагревательного устройства (2) и чашей (1) с курительной смесью способствует увеличению длительности сеанса курения, а также восстановлению отдачи вкусовых свойств курительной смеси при курении кальяна.

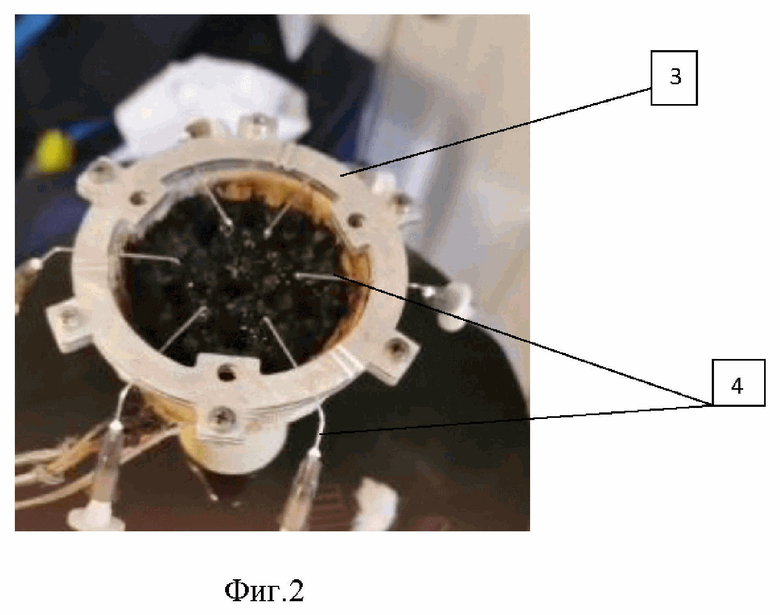

На фиг. 2 показано конструктивное выполнение модуля увлажнения и охлаждения (3) курительной смеси. Как видно из фиг.2 модуль увлажнения и охлаждения (3) курительной смеси выполнен круглой формы, повторяющей форму донышка нагревательного устройства, и предназначен для подачи воды на поверхность курительной смеси (табака) при возникновении предпосылок ее горения. При этом указанный модуль может быть выполнен любой другой формы, повторяющей форму донышка нагревательного устройства. Данный модуль увлажнения и охлаждения (3) представляет собой набор форсунок (игл) (4), направленных на поверхность чаши с курительной смесью. При перегреве/горении курительной смеси на ее верхний слой, посредством насоса, из форсунок (игл) (4) капельно подается вода, примерно 0,1-0,5 мл, которая впоследствии испаряется с поверхности табака. Подача воды осуществляется посредством перистальтического насоса (не показан на фиг.), примерно 0,5 сек раз в 10-15 минут (по ощущениям пользователя). Таким образом, модуль увлажнения и охлаждения (3) курительной смеси обеспечивает периодическую капельную подачу воды на поверхность верхнего слоя курительной смеси для предотвращения горения верхнего слоя и восстановления вкусовых свойств курительной смеси во время курения кальяна.

Заявленный способ охлаждения и увлажнения верхнего слоя курительной смеси для исключения ее горения и восстановления вкусовых свойств при курении кальяна осуществляется следующим образом.

Процесс курения кальяна можно условно разделить на две фазы: подготовительная фаза, заключающаяся в прогреве чаши с курительной смесью, и основная фаза - непосредственно процесс курения.

На подготовительной фазе чашу для табака наполняют курительной смесью, состоящей из табака, ароматических добавок (сиропа) и глицерина, при горении которой происходит испарение и производится дым, который оседает вниз конструкции. На чашу (1) с курительной смесью последовательно размещают модуль увлажнения и охлаждения (3) курительной смеси и нагревательное устройство (2). После этого осуществляют этап нагрева курительной смеси (табака) и затем этап раскуривания кальяна. Когда кальян раскурился (как правило, данный этап длится 2-3 минуты, примерно 5-7 затяжек), начинается основная фаза - непосредственно процесс курения.

В процессе курения, примерно через 15-30 минут с момента начала сеанса курения, как правило, начинает происходить сильное нагревание курительной смеси, и тогда качество дыма ухудшается, он теряет густоту, становится жестким и давит на горло, появляется привкус. Это связано с тем, что верхняя часть курительной смеси высыхает и начинает подгорать. Для исключения горения курительной смеси и потери ее вкусовых свойств во время курения кальяна используют модуль увлажнения и охлаждения (3) курительной смеси, выполненный виде набора форсунок (игл) (4), направленных на верхний слой курительной смеси. Так, посредством перистальтического насоса, в течение, примерно, 0,5 сек, через форсунки (4) капельно подается вода, объемом, примерно, 0,1-0,5 мл, орошая таким образом поверхность курительной смеси. При этом из-за большой энергоемкости процесса испарения горение верхнего слоя курительной смеси мгновенно останавливается и последующее курение продолжает экстракцию глицерина и ароматических компонент (сиропа) из более глубоких слоев курительной смеси. При очередном появлении привкуса горения повторно осуществляют этап капельной подачи воды на поверхность курительной смеси и продолжают сеанс курения до тех пор, пока дым не начнет пропадать, т.е. пока весь объем табака постепенно не отдаст всю пропитку, и уже нечему будет выпариваться.

Таким образом, наличие в кальяне модуля увлажнения и охлаждения (3) курительной смеси, размешенного между донышком нагревательного устройства (2) и чашей (1) с курительной смесью, приводит к тому, что улучшаются органолептические свойства процесса, и сеанс курения может быть более продолжительным, т.е. достигается заявленный технический результат, заключающийся в увеличении длительности сеанса курения и восстановлении отдачи вкусовых свойств курительной смеси. Кроме того, за счет большей продолжительности сеанса курения можно экстрагировать без посторонних привкусов ароматические добавки (сироп) из почт всего объема табака, что позволяет более качественно скурить табак в чаше.

Изобретение относится к области курения с использованием кальяна как с электрическим нагревом, так и с нагревом при помощи углей и может быть использовано для увеличения длительности сеанса курения с одновременным восстановлением, улучшением органолептических свойств курительной смеси. Способ охлаждения и увлажнения верхнего слоя курительной смеси при курении кальяна характеризуется тем, что между донышком нагревательного устройства и чашей с курительной смесью размещают модуль увлажнения и охлаждения курительной смеси, обеспечивающий периодическую капельную подачу воды на поверхность верхнего слоя курительной смеси во время курения кальяна. Технический результат заключается в увеличении длительности сеанса курения и восстановлении, отдаче вкусовых свойств курительной смеси при курении кальяна за счет охлаждения и увлажнения верхнего слоя курительной смеси, исключающего ее перегрев и сжигание. 1 з.п. ф-лы, 2 ил.

1. Способ охлаждения и увлажнения верхнего слоя курительной смеси при курении кальяна, характеризующийся тем, что между донышком нагревательного устройства и чашей с курительной смесью размещают модуль увлажнения и охлаждения курительной смеси, обеспечивающий периодическую капельную подачу воды на поверхность верхнего слоя курительной смеси во время курения кальяна.

2. Способ по п. 1, отличающийся тем, что модуль увлажнения и охлаждения курительной смеси выполняют в виде набора форсунок, направленных на поверхность чаши с курительной смесью.
