МОРОЗИЛЬНАЯ КАМЕРА Российский патент 2025 года по МПК F25D11/00 F25D27/00 A47F3/04

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящая заявка относится к области охлаждающих приспособлений, в частности к морозильной камере с осветительным узлом.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0002] В настоящее время некоторые торговые морозильные камеры выполняются с внутренним освещением, которое служит нескольким целям: 1. Освещение внутренней части морозильной камеры для улучшения опыта совершения покупок для клиентов в более ярких окружающих условиях; 2. Обеспечение вспомогательного освещения для предметов, хранящихся в морозильной камере, уменьшение проблемы недостаточного цвета, вызванного тусклым освещением в супермаркетах, что делает цвета хранящихся предметов ближе к ожиданиям потребителей и увеличивает продажи; 3. Улучшение функциональности торговых морозильных камер.

[0003] Традиционное внутреннее освещение торговых морозильных камер имеет некоторые недостатки: внутренние светильники, обычно светодиодные ленты и электрические патроны, собирают предварительно, а затем закрепляют внутри морозильной камеры с использованием винтов. Этот процесс сборки является сложным, времязатратным и дорогостоящим с точки зрения материалов, а также неудобным для послепродажного технического обслуживания. Завинчивание повреждает конструкцию продукта, что приводит к попаданию влаги, что может вызвать коррозию трубопроводов. Более того, проводка и выключатели светильников не имеют достаточно эффективных мер водонепроницаемости и пылезащиты, что приводит к коррозии и выходу из строя в процессе эксплуатации. Дополнительно выступающие светильники, среди прочих недостатков, могут легко повреждаться при извлечении предметов и их пополнении.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0004] Целью настоящей заявки является предоставление морозильной камеры для решения вышеописанных технических проблем.Для достижения одной из вышеуказанных целей в одном варианте осуществления настоящей заявки предоставлена морозильная камера, содержащая: шкаф, причем шкаф определяет полость для хранения; дверь, причем дверь выполнена с возможностью открытия и закрытия шкафа; и осветительный узел, закрепленный на внутренней стенке шкафа, причем осветительный узел содержит колпак и световую полосу, которая прикреплена путем защелкивания к колпаку; морозильная камера дополнительно содержит выключатель в сборе, предусмотренный на внутренней стенке шкафа вблизи осветительного узла, выключатель в сборе выполнен с возможностью включения или выключения осветительного узла; при этом на внутренней стенке шкафа предусмотрена канавка, осветительный узел соединен с канавкой путем встраивания; канавка выполнена в виде сквозной канавки, длина световой полосы осветительного узла равна длине канавки, и наружная стенка осветительного узла находится на одном уровне с внутренней стенкой шкафа.

[0005] В качестве дополнительного усовершенствования согласно вариантам осуществления настоящей заявки выключатель в сборе встроен во внутреннюю стенку шкафа вблизи канавки, выключатель в сборе содержит: световую коробку, причем световая коробка выполнена в виде конструкции в форме коробки с полостью корпуса, световая коробка встроена во внутреннюю стенку шкафа; крышку световой коробки, причем крышка световой коробки выполнена в виде тонкостенной крышки с отверстием для выключателя, тонкостенная крышка выполнена с возможностью закрытия полости корпуса световой коробки, сторона крышки световой коробки, удаленная от световой коробки, находится на одном уровне с внутренней стенкой шкафа в случае, когда крышка световой коробки закрывает полость корпуса; концевой соединитель, причем концевой соединитель соединен с осветительным узлом электрическими проводами и закреплен в световой коробке; и выключатель, который выполнен с возможностью включения или выключения осветительного узла, причем один конец выключателя проходит через отверстие для выключателя и открыт на крышке световой коробки, другой конец выключателя закреплен в световой коробке.

[0006] В качестве дополнительного усовершенствования согласно вариантам осуществления настоящей заявки в верхней части крышки световой коробки рядом со световой коробкой предусмотрена установочная пластина, причем в установочной пластине предусмотрено сквозное отверстие для крепления концевого соединителя.

[0007] В качестве дополнительного усовершенствования согласно вариантам осуществления настоящей заявки либо верхний левый, либо правый угол световой коробки снабжен наклонной стенкой, наклонная стенка образует тупой угол с примыкающей внутренней стенкой световой коробки, и концевой соединитель закреплен на наклонной стенке.

[0008] В качестве дополнительного усовершенствования согласно вариантам осуществления настоящей заявки колпак выполнен в виде конструкции в виде длинной полосы с внутренней полостью, во внутренней полости предусмотрена выступающая контактная деталь, контактная деталь выполнена с возможностью прикрепления световой полосы путем защелкивания к колпаку.

[0009] В качестве дополнительного усовершенствования согласно вариантам осуществления настоящей заявки полость содержит верхнюю стенку, первую боковую стенку вблизи шкафа, нижнюю стенку и вторую боковую стенку, удаленную от шкафа; контактная деталь содержит первую контактную часть, выступающую в направлении центра от поверхности верхней стенки, вторую и третью контактные части, соответственно выступающие от поверхности первой боковой стенки, и четвертую контактную часть, выступающую в направлении центра от нижней стенки, при этом вторая контактная часть расположена над третьей контактной частью и имеет большую длину, чем третья контактная часть.

[0010] В качестве дополнительного усовершенствования согласно вариантам осуществления настоящей заявки верхняя часть колпака снабжена выступающей частью в виде полосы, и нижняя часть колпака снабжена частью для прикрепления путем защелкивания, причем канавка в шкафе содержит конструкции, соответствующие выступающей части в виде полосы и части для прикрепления путем защелкивания.

[0011] В качестве дополнительного усовершенствования согласно вариантам осуществления настоящей заявки выключатель в сборе также содержит дополнительный концевой соединитель.

[0012] По сравнению с известным уровнем техники полезный эффект настоящей заявки заключается в том, что осветительный узел предусмотрен во внутренней стенке шкафа, и световая полоса осветительного узла прикреплена путем защелкивания к колпаку, что способствует легкому удалению световой полосы, позволяя пользователям демонтировать световую полосу, и в то же время пользователь может при необходимости заменять световую полосу световыми полосами других цветов и с другими уровнями яркости, что решает проблему единственного цвета традиционного внутреннего светильника.

[0013] Кроме того, в морозильной камере предусмотрена модульная конструкция для осветительного узла и выключателя, что означает, что в случае повреждения светильника или выключателя нет необходимости в замене всего узла. Вместо этого замены требуют только поврежденные световая полоса, колпак или выключатель в сборе, что снижает расходы на техническое обслуживание и замену.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

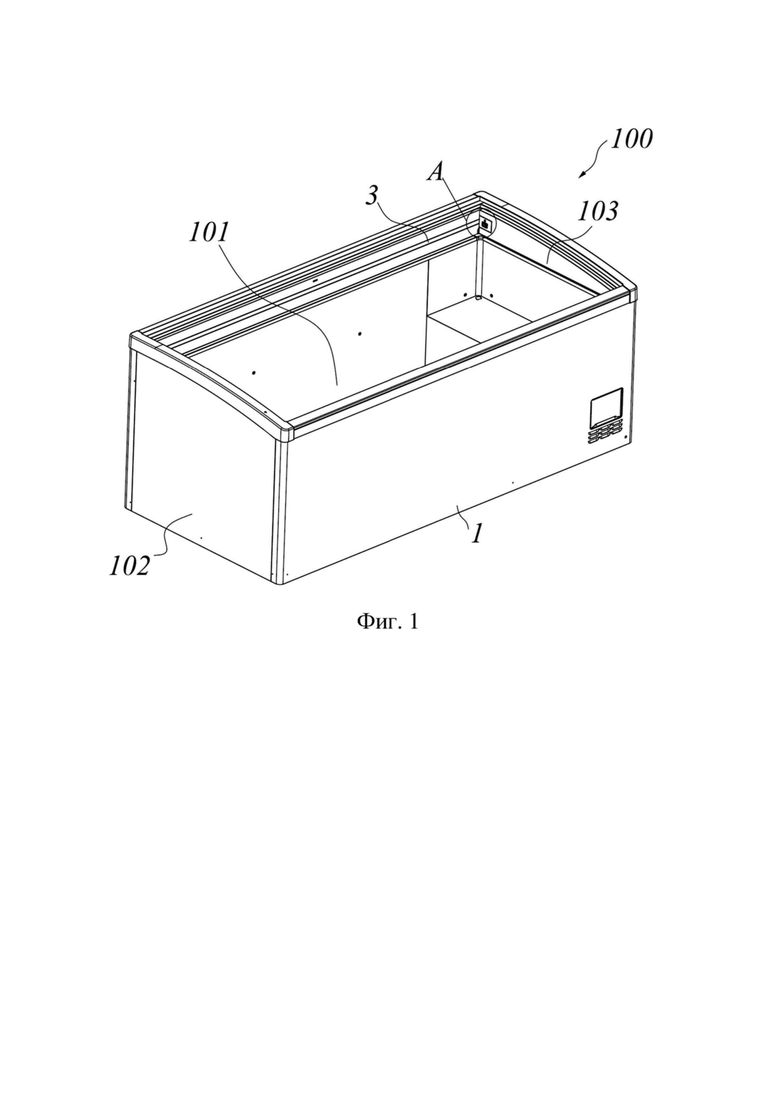

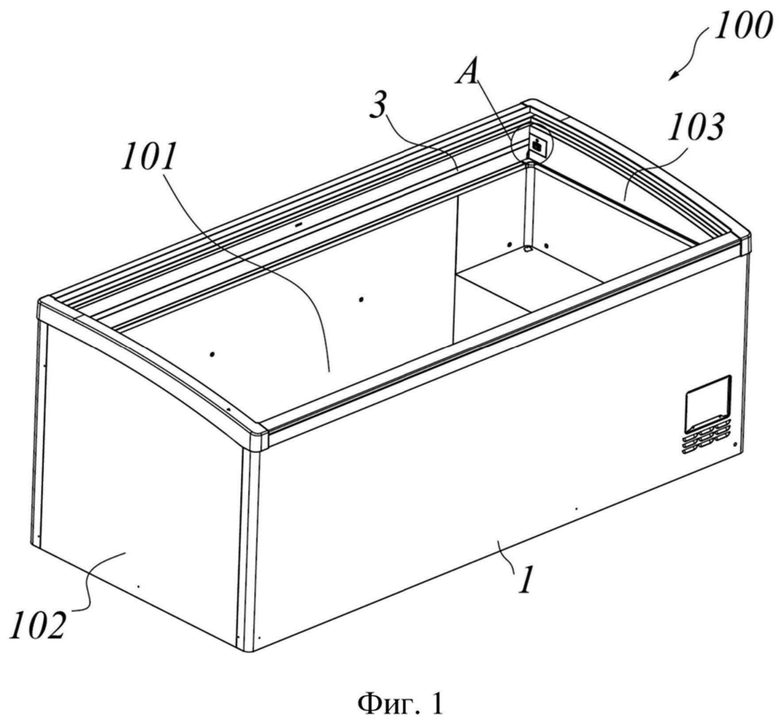

[0014] На фиг. 1 представлено схематическое изображение в перспективе морозильной камеры согласно варианту осуществления настоящей заявки;

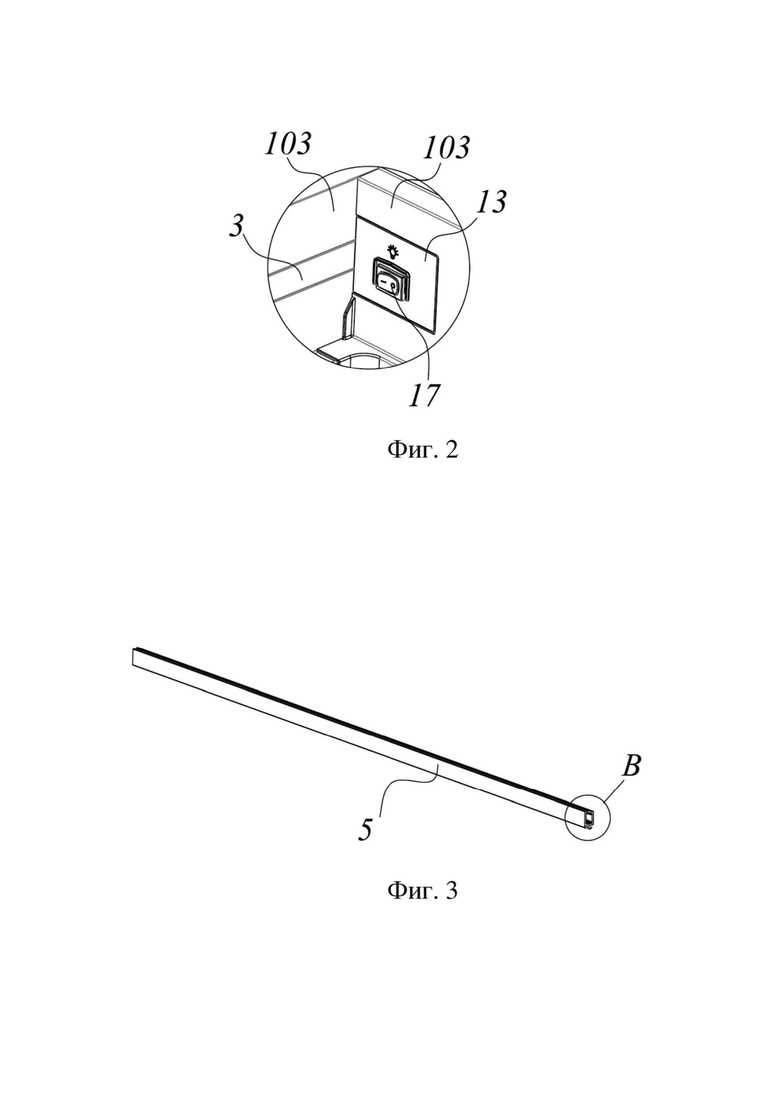

[0015] на фиг. 2 представлен увеличенный схематический вид части A, показанной на фиг. 1;

[0016] на фиг. 3 представлено схематическое изображение в перспективе колпака согласно варианту осуществления настоящей заявки;

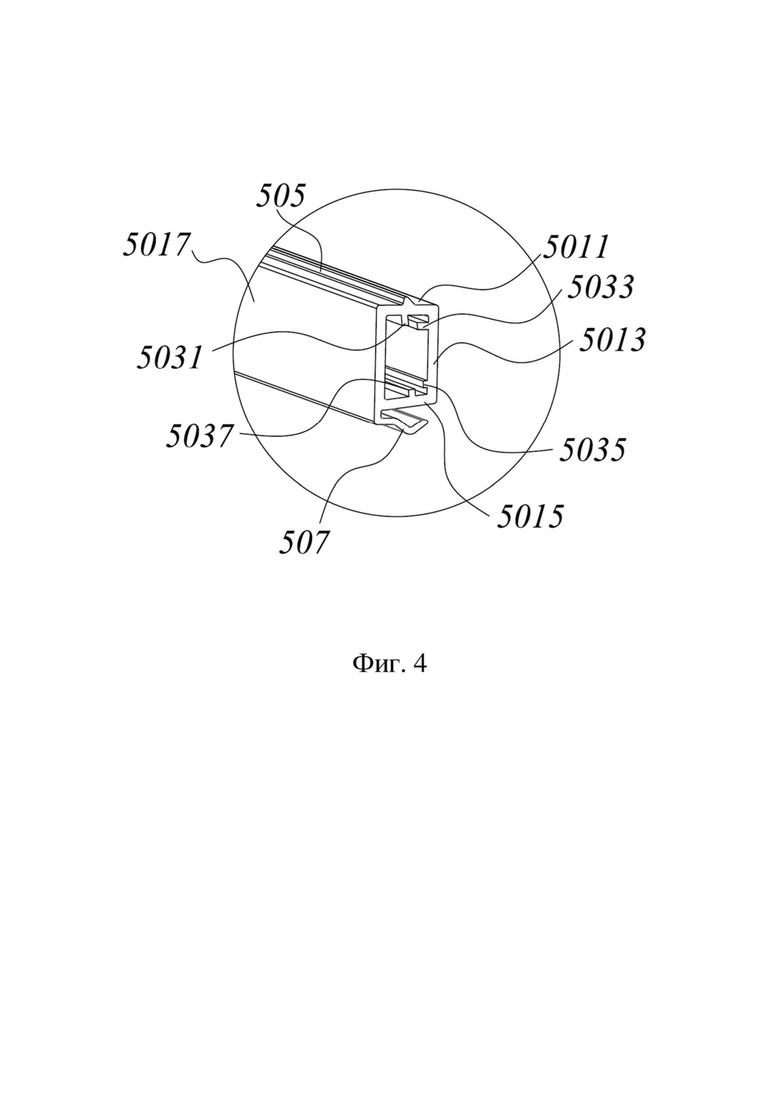

[0017] на фиг. 4 представлен увеличенный схематический вид части В, показанной на фиг. 3;

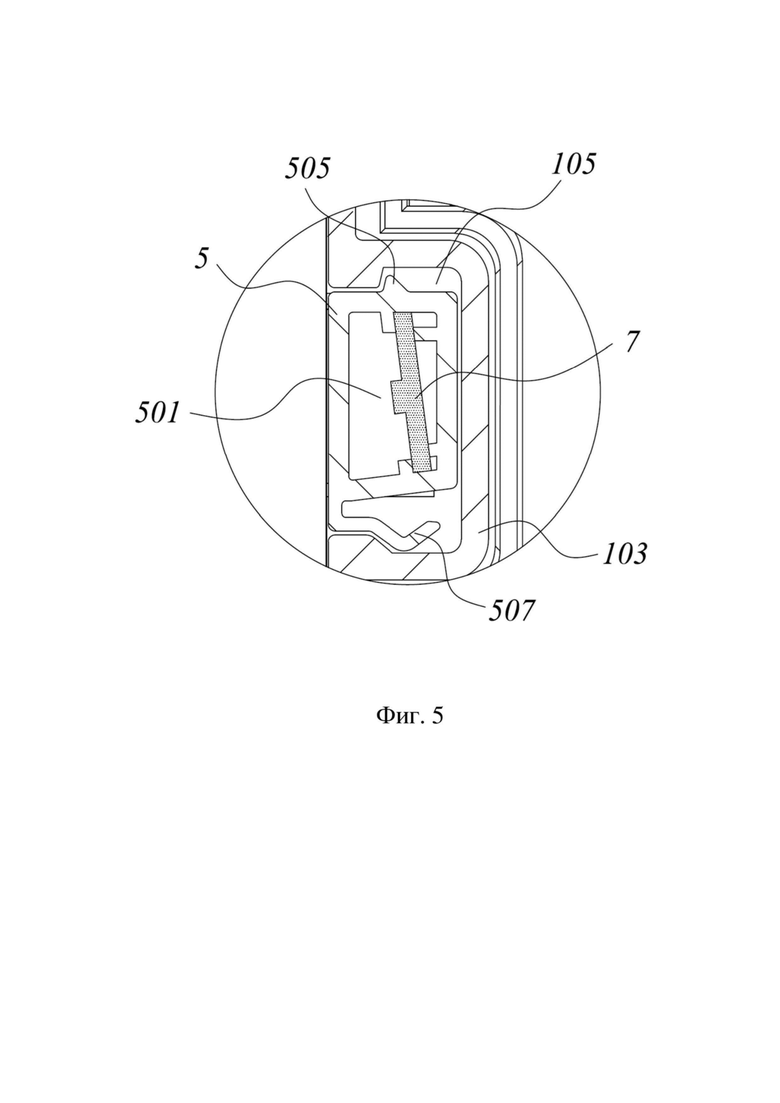

[0018] на фиг. 5 представлено схематическое изображение в поперечном разрезе осветительного узла во время установки согласно варианту осуществления настоящей заявки;

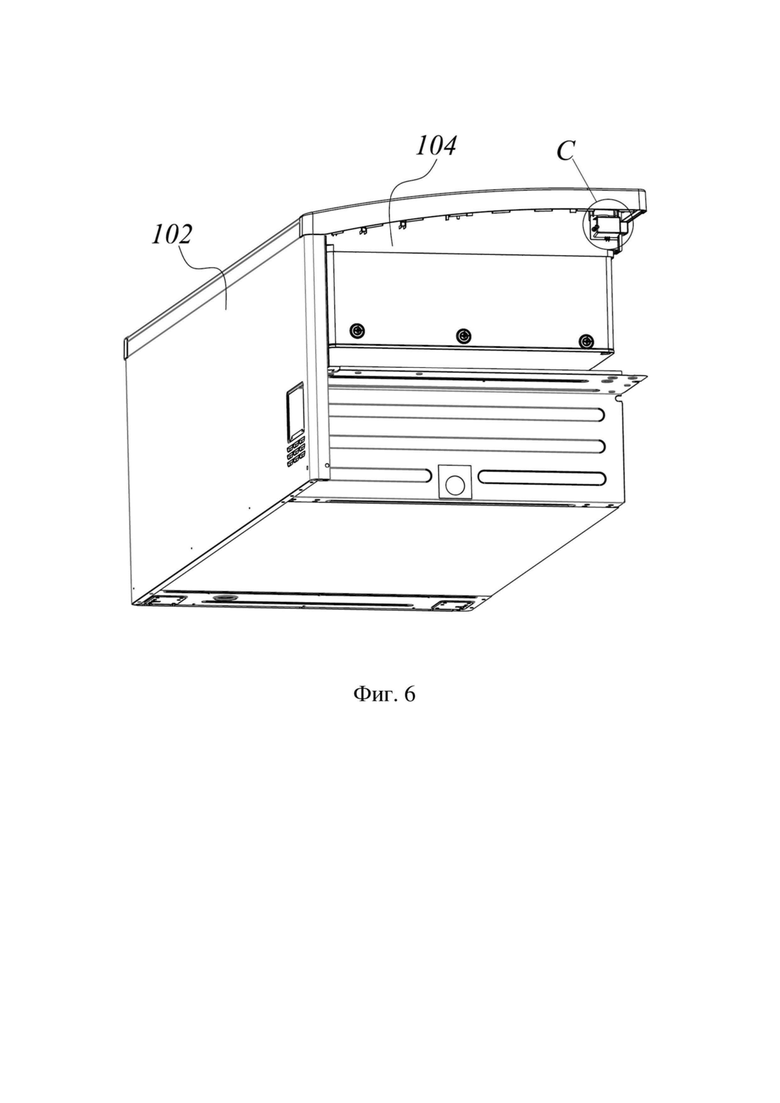

[0019] на фиг. 6 представлено схематическое изображение, на котором показана установка световой коробки на шкафе согласно варианту осуществления настоящей заявки;

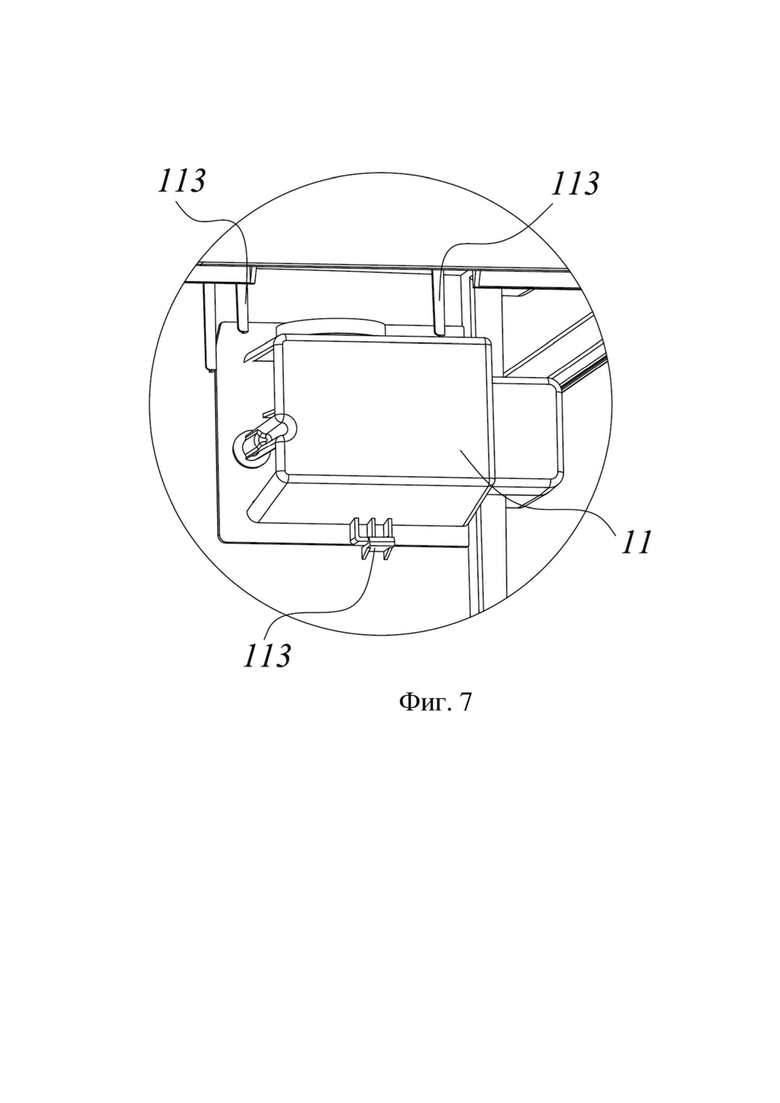

[0020] на фиг. 7 представлен увеличенный схематический вид части С, показанной на фиг. 6;

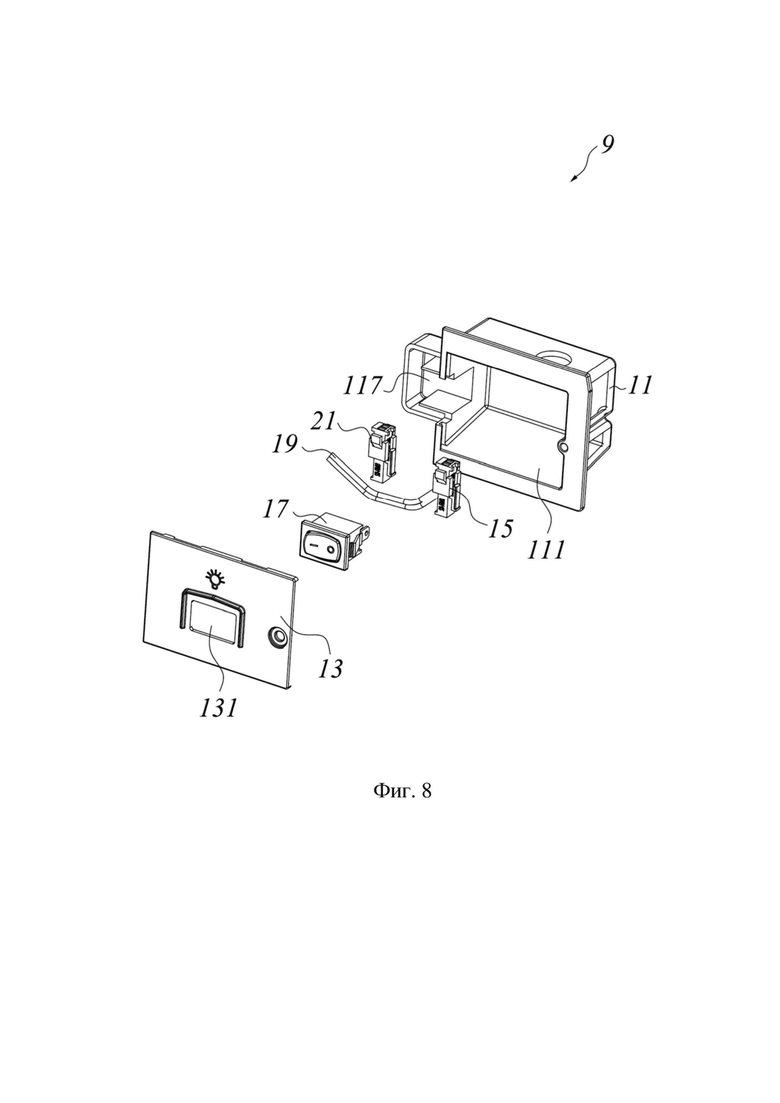

[0021] на фиг. 8 представлен покомпонентный вид выключателя в сборе согласно варианту осуществления настоящей заявки;

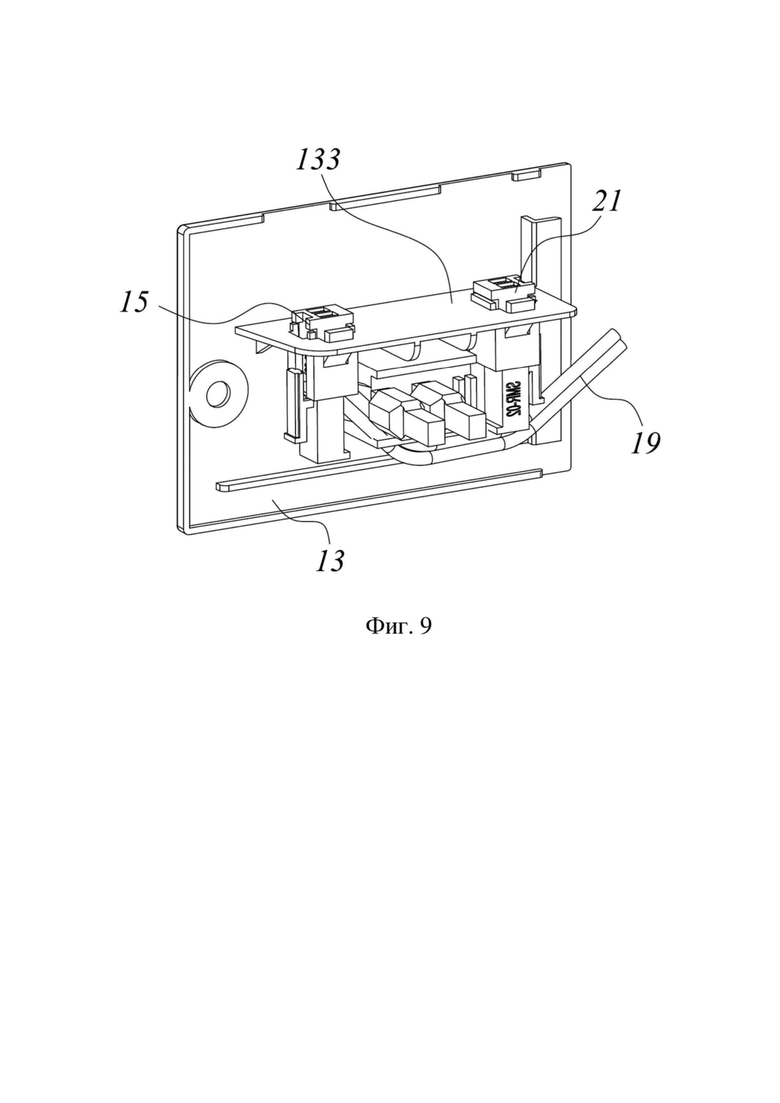

[0022] на фиг. 9 представлено схематическое изображение крышки световой коробки согласно варианту осуществления настоящей заявки;

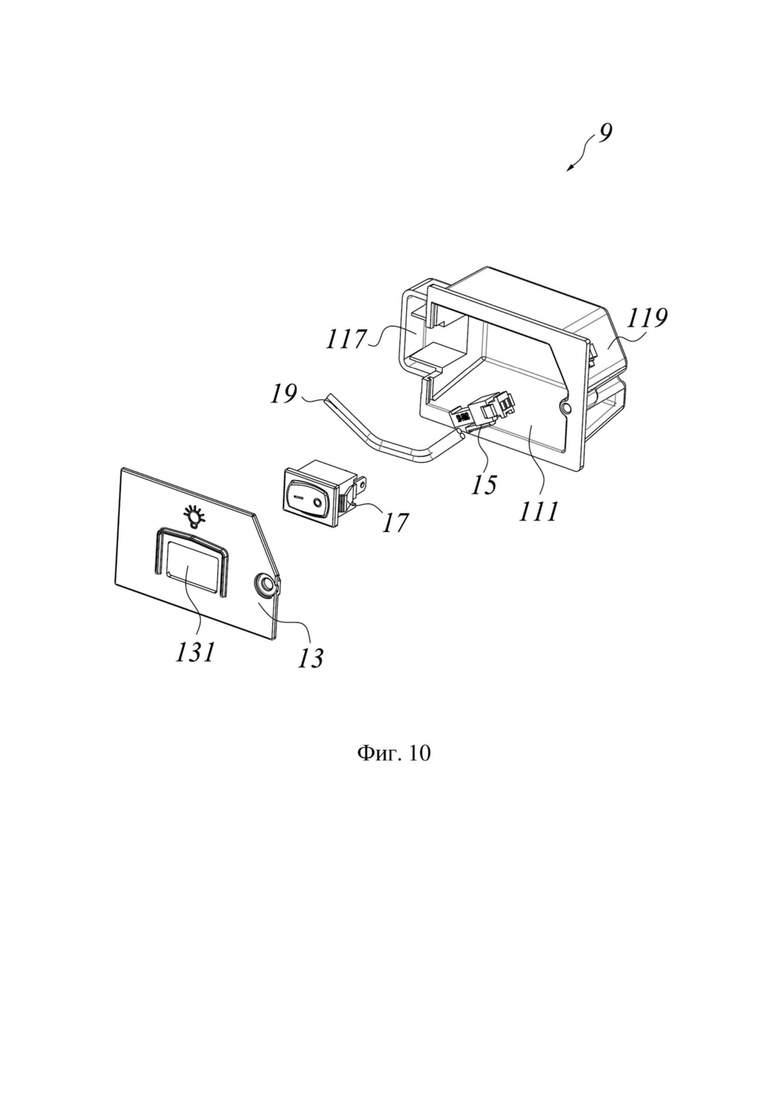

[0023] на фиг. 10 представлен покомпонентный вид выключателя в сборе согласно другому варианту осуществления настоящей заявки.

ПОДРОБНОЕ ОПИСАНИЕ

[0024] Нижеследующее подробное описание вариантов осуществления приведено в сочетании с прилагаемыми графическими материалами. Однако эти варианты осуществления не ограничивают настоящую заявку. На основе этих вариантов осуществления, входящих в объем правовой охраны настоящей заявки, специалисты в данной области техники могут вносить конструктивные, методологические или функциональные изменения.

[0025] Следует понимать, что используемые в данном тексте термины относительного пространственного положения, такие как «над», «под», «снаружи» и «внутри», предназначены для иллюстрации связи одного блока или признака с другим, как показано на графических материалах. Эти относительные пространственные термины предназначены для включения других ориентаций устройства при использовании или эксплуатации помимо тех, которые показаны на графических материалах.

[0026] В одном варианте осуществления настоящей заявки предоставлена морозильная камера 100, содержащая шкаф 1 с полостью 101 для хранения и дверь для открытия и закрытия шкафа 1. Шкаф 1 содержит наружную оболочку 102 и внутреннюю обшивку 104. Морозильная камера 100 на одной стороне содержит отверстие, сообщающееся с полостью 101 для хранения. В частности, форма и размер морозильной камеры 100 не ограничены, отверстие морозильной камеры может быть обращено в любом направлении, отверстие может быть сверху или сбоку. Форма и механизм двери не указаны; она может быть шарнирно соединена со шкафом 1 для вращения для открытия, или она может представлять собой раздвижную дверь, которая перемещается для открытия или закрытия отверстия.

[0027] Как показано на фиг. 1, в настоящем варианте осуществления морозильная камера 100 представляет собой морозильную камеру горизонтального типа, и внутренняя часть шкафа 1 определяет полость 101 для хранения. Полость 101 для хранения может быть снабжена полками для хранения предметов или может быть разделена на зоны хранения разных размеров на основании размера и типа предметов, подлежащих хранению.

[0028] В настоящем варианте осуществления шкаф 1 имеет отверстие сверху, и дверь морозильной камеры 100 представляет собой раздвижную дверь. Могут быть установлены несколько раздвижных дверей, так что при эксплуатации морозильной камеры 100 эти двери расположены над отверстием в верхней части шкафа 1, создавая герметичное пространство, которое не позволяет холодному воздуху внутри выходить наружу, сохраняя хранящиеся предметы в охлажденной среде. Когда пользователям нужно получить доступ к предметам, несколько раздвижных дверей морозильной камеры 100 можно отодвинуть и, таким образом, открыть верхнюю часть шкафа 1.

[0029] В настоящей заявке, как показано на фиг. 2 и 3, морозильная камера 100 также содержит осветительный узел 3, закрепленный на внутренней стенке 103 шкафа. Осветительный узел 3 содержит колпак 5 и световую полосу 7, которая прикреплена путем защелкивания к колпаку 5. Внутренняя стенка 103 относится к внутренней поверхности внутренней обшивки 104.

[0030] В частности, колпак 5 представляет собой длинную конструкцию в виде полосы с внутренней полостью 501. Внутри этой полости 501 находится выступающая контактная деталь 503, позволяющая прикреплять световую полосу 7 путем защелкивания к колпаку 5. Концы колпака 5 открыты, что облегчает удаление световой полосы 7 пользователем. Такая конструкция позволяет пользователям при необходимости заменять световую полосу 7 другими световыми полосами с другими цветами и яркостью, что решает проблему ограниченного цветового диапазона, характерного для традиционного внутреннего освещения.

[0031] В одном варианте осуществления настоящей заявки, как изображено на фиг. 4 и 5, полость 501 содержит верхнюю стенку 5011, первую боковую стенку 5013 вблизи шкафа 1, нижнюю стенку 5015 и вторую боковую стенку 5017, удаленную от шкафа 1. Контактная деталь 503 содержит первую контактную часть 5031, выступающую в направлении центра от поверхности верхней стенки 5011, вторую и третью контактные части 5033 и 5035, соответственно выступающие из поверхности первой боковой стенки 5013, и четвертую контактную часть 5037, выступающую в направлении центра от нижней стенки 5015. Вторая контактная часть 5033 расположена над третьей контактной частью 5035, и длина второй контактной части 5033 больше, чем длина третьей контактной части 5035, что позволяет закреплять световую полосу 7 в колпаке 5 под углом для обеспечения освещения светом нижней части морозильной камеры 100 и тем самым предотвращения возникновения каких-либо темных участков во время использования осветительного узла 3.

[0032] В настоящем варианте осуществления осветительный узел 3 расположен рядом со входом в морозильную камеру 100 и содержит колпак 5 и световую полосу 7, причем световая полоса 7 прикреплена путем защелкивания к колпаку 5. Колпак 5 прочно прикреплен к внутренней стенке 103 шкафа. В частности, со стороны внутренней стенки 103 шкафа 1 предусмотрена канавка 105, и на верхней части колпака 5 предусмотрена выступающая полоса 505, тогда как на нижней части предусмотрена захватная часть 507. Канавка 105 в шкафе 1 выполнена с возможностью вхождения в зацепление с выступающей полосой 505 и захватной частью 507, что позволяет прикрепить осветительный узел 3 путем защелкивания к канавке 105. По сравнению с традиционными внутренними светильниками, закрепляемыми с помощью винтов, данная конструкция для прикрепления путем защелкивания осветительного узла 3 к канавке 105 позволяет избежать накопления конденсата на винтах, тем самым устраняя угрозы для электрической безопасности.

[0033] Необязательно канавка 105, образованная во внутренней стенке 103 шкафа, представляет собой сквозную канавку, и колпак 5 полностью прикреплен путем защелкивания к этой канавке 105. Дополнительно длина световой полосы 7 равна длине канавки 105. При установке осветительного узла 3 в канавке 105 концы колпака 5 проходят к примыкающим внутренним стенкам 103 шкафа, и длина световой полосы 7 соответствует длине внутренней стенки отверстия шкафа, где образована канавка 105. Такая конфигурация делает возможным освещение во всей внутренней части шкафа 1, что решает проблему наличия в традиционных морозильных камерах 100 коротких внутренних светильников, создающих темные участки, и таким образом улучшает пользовательский опыт.

[0034] Кроме того, в настоящем варианте осуществления наружная стенка осветительного узла 3 установлена на одном уровне с внутренней стенкой 103 шкафа; то есть, когда колпак 5 прикреплен путем защелкивания к канавке 105 внутренней стенки 103 шкафа, колпак 5 выравнивается с внутренней стенкой 103. Колпак 5 и отверстие шкафа находятся на вертикальной плоскости, и колпак 5 плотно пригнан в отверстии, что делает простым его очистку и протирку, а также предотвращает накопление остатков охлаждаемых предметов на поверхности колпака 5. Дополнительно благодаря тому, что колпак 5 находится на одном уровне с внутренней стенкой 103, он с меньшей вероятностью может быть поврежден предметами, перемещаемыми в полости для хранения, что продлевает срок службы осветительного узла 3.

[0035] В настоящей заявке морозильная камера 100 также содержит выключатель в сборе 9, расположенный на внутренней стенке 103 вблизи осветительного узла 3, выключатель в сборе 9 используется для включения или выключения осветительного узла 3.

[0036] В одном варианте осуществления настоящей заявки выключатель в сборе 9 встроен во внутреннюю стенку 103 шкафа рядом с канавкой 105, как показано на фиг. 2. Выключатель в сборе 9 расположен на находящейся справа внутренней стенке 103, которая примыкает к осветительному узлу 3 и находится вблизи осветительного узла 3. В частности, выключатель в сборе 9 расположен на конце внутренней стенки 103, примыкающей к осветительному узлу 3, и конец выключателя в сборе 9 прилегает к концу колпака 5. Понятно, что в другом варианте осуществления выключатель в сборе 9 может также быть помещен на находящуюся слева боковую внутреннюю стенку 103, примыкающую к осветительному узлу 3.

[0037] В настоящей заявке выключатель в сборе 9 содержит световую коробку 11, которая представляет собой конструкцию в форме коробки с полостью 111 корпуса, выключатель в сборе 9 встроен во внутреннюю стенку 103 шкафа; крышку 13 световой коробки, которая представляет собой тонкостенную крышку с отверстием 131 для выключателя, крышка 13 световой коробки используется для закрытия полости 111 корпуса световой коробки 11, причем закрытая сторона крышки 13 световой коробки, когда она закрыта, находится на одном уровне с внутренней стенкой 103 шкафа; концевой соединитель 15, соединенный с электрическими проводами 19 осветительного узла 3 и закрепленный внутри световой коробки 11; и выключатель 17, причем один конец выключателя 17 проходит через отверстие 131 для выключателя и открыт на крышке 13 световой коробки, тогда как другой конец выключателя 17 закреплен внутри световой коробки 11, который используется для включения или выключения осветительного узла 3.

[0038] В частности, световая коробка 11 закреплена на внутренней стенке 103 шкафа. В настоящей заявке, как показано на фиг. 6 и 7, световая коробка 11 размещена рядом с отверстием шкафа на внутренней стенке, которая является частью внутренней обшивки 104. Во внутренней обшивке 104, обращенной к наружной оболочке, предусмотрены сквозные отверстия и конструкции для прикрепления путем защелкивания для размещения и крепления световой коробки 11. Необязательно в отверстии предусмотрены три соединительных элемента 113 для прикрепления путем защелкивания: два на верхней стороне и один на нижней стороне, причем нижний соединительный элемент 113 для прикрепления путем защелкивания является гибким и имеет направляющий уклон, облегчающий прикрепление путем защелкивания световой коробки 11. При сборке выключателя в сборе 9 верхний конец световой коробки 11 сначала прикрепляют путем защелкивания к двум верхним соединительным элементам 113 для прикрепления путем защелкивания в отверстии, а затем световую коробку 11 проталкивают в направлении отверстия шкафа в нижний соединительный элемент 113 для прикрепления путем защелкивания, прочно закрепляя световую коробку 11 на месте.

[0039] В одном варианте осуществления настоящей заявки, как показано на фиг. 8, световая коробка 11 содержит полость 111 корпуса внутри конструкции в форме коробки. Эта полость содержит концевой соединитель 15, выключатель 17 и электрические провода 19, соединяющие один конец с осветительным узлом 3, а другой конец – с концевым соединителем 15. Крышка 13 световой коробки представляет собой тонкостенную крышку с отверстием 131 для выключателя и используется для закрытия полости 111 корпуса световой коробки 11. В закрытом состоянии сторона крышки 13 световой коробки, удаленная от световой коробки 11, находится на одном уровне с внутренней стенкой 103 шкафа. Крышка 13 световой коробки может крепиться к световой коробке 11 винтами. Один конец выключателя 17 закреплен внутри световой коробки 11, и другой конец проходит через отверстие 131 для выключателя и открыт на крышке 13 световой коробки, что позволяет пользователям управлять включением и выключением всего осветительного узла 3 путем нажатия на выключатель 17. В настоящей заявке в световой коробке 11 рядом с выключателем в сборе 9 предусмотрена канавка 117 для замены. Электрические провода 19 осветительного узла 3 соединяются с концевым соединителем 15 через канавку 117 для замены и закрыты крышкой 13 световой коробки, которая вплотную подогнана между колпаком 5 и выключателем в сборе 9. Такая компоновка предотвращает угрозы безопасности из-за погружения электрических проводов 19 в конденсационную воду в течение длительных промежутков времени.

[0040] Как показано на фиг. 9, рядом со стороной световой коробки 11 крышка 13 световой коробки снабжена установочной пластиной 133 сверху. Установочная пластина 133 содержит сквозное отверстие для крепления концевого соединителя 15. Расположение установочной пластины 133 не только предотвращает беспорядочное расположение проводов внутри световой коробки 11, но и располагает концевой соединитель 15 в верхней области внутри световой коробки 11, что предотвращает стекание конденсационной воды, попадающей в световую коробку 11, по электрическим проводам 19 в концевой соединитель 15, тем самым улучшая стабильность выключателя в сборе 9. Дополнительно под установочной пластиной 133 предусмотрены два ребра 1333 жесткости, придающие прочность установочной пластине 133.

[0041] В другом варианте осуществления настоящей заявки, как показано на фиг. 10, световая коробка 11 имеет схожую конструкцию, причем в полости 111 корпуса размещен концевой соединитель 15, выключатель 17 и электрические провода 19, соединяющие один конец с осветительным узлом 3 и другой конец с концевым соединителем 15. Крышка 13 световой коробки представляет собой тонкостенную крышку с отверстием 131 для выключателя, крышка 13 световой коробки используется для закрытия полости 111 корпуса световой коробки 11. В закрытом состоянии сторона крышки 13 световой коробки, удаленная от световой коробки 11, находится на одном уровне с внутренней стенкой 103 шкафа. Крышка 13 световой коробки может крепиться к световой коробке 11 винтами. Один конец выключателя 17 закреплен внутри световой коробки 11, и другой конец выключателя 17 проходит через отверстие 131 для выключателя и открыт на крышке 13 световой коробки, что позволяет пользователям управлять включением или выключением всего осветительного узла 3 путем нажатия на выключатель 17.

[0042] Кроме того, в верхнем правом углу световой коробки 11 расположена наклонная стенка 119, что образует тупой угол с примыкающей внутренней стенкой световой коробки 11. Концевой соединитель 15 закреплен на этой наклонной стенке 119. В настоящем варианте осуществления угол между наклонной стенкой 119 и примыкающей внутренней стенкой световой коробки 11 установлен на 135 градусов. На наклонной стенке 119 предусмотрены крепежные отверстия, обеспечивающие возможность крепления концевого соединителя 15 на месте. Конструкция наклонной стенки 119 в световой коробке 11 предотвращает стекание конденсационной воды, попадающей в световую коробку, по электрическим проводам 19 в концевой соединитель 15, тем самым улучшая стабильность выключателя в сборе 9.

[0043] В одном варианте осуществления настоящей заявки световая коробка 11 выключателя в сборе 9 также содержит дополнительный концевой соединитель 21, который может быть закреплен на установочной пластине 133 или наклонной стенке 119. Этот дополнительный концевой соединитель 21 способствует добавлению в морозильную камеру 100 таких функций, как индикатор влажности или интеллектуальное голосовое управление, которые решают проблемы, связанные с простотой и низким уровнем интеллектуальности функциональных возможностей морозильной камеры.

[0044] В настоящей заявке, когда необходимо заменить световую полосу 7, сначала открывают крышку 13 световой коробки и удаляют осветительный узел 3 из канавки 117 для замены световой коробки 11. Затем световую полосу 7 извлекают со стороны колпака 5, что позволяет заменить световую полосу 7. При повторной установке заменяемой световой полосы 7 ее вдвигают сбоку в колпак 5 и крепят на месте путем защелкивания, соединяя колпак 5 со световой полосой 7. После крепления путем защелкивания колпака 5 и световой полосы 7 вместе в одно целое верхнюю сторону осветительного узла 3 сначала закрепляют путем защелкивания в канавке 105 в отверстии, а затем проталкивают весь осветительный узел 3 к внешней оболочке морозильной камеры 100. Нижняя сторона колпака 5 представляет собой конструкцию для прикрепления путем защелкивания, которая блокируется в приподнятой части канавки 105 в отверстии, надежно закрепляя весь внутренний светильник на месте, что делает установку простой и быстрой. Благодаря конструкции, раскрытой в настоящей заявке, в которой осветительный узел 3 и выключатель 17 являются модульными, частичное повреждение светильника или выключателя 17 не требует замены всего блока. Замены требуют только поврежденные световая полоса 7, колпак 5 или выключатель в сборе 9, что позволяет снизить расходы на техническое обслуживание и замену.

[0045] Следует понимать, что, хотя в данном описании описаны варианты осуществления, не каждый вариант осуществления включает одно независимое техническое решение. Такой стиль описания выбран исключительно для большей ясности. Специалисты в данной области техники должны рассматривать это описание в целом, и технические решения в различных вариантах осуществления можно надлежащим образом комбинировать для получения других реализаций, понятных специалистам в данной области техники.

[0046] Приведенные выше подробные пояснения представляют собой лишь конкретные иллюстрации осуществимых реализаций настоящей заявки и не предназначены для ограничения объема настоящей заявки. Любые эквивалентные реализации или изменения, выполненные без отступления от сущности настоящей заявки, должны быть включены в объем ее правовой охраны.

Изобретение относится к области охлаждающих приспособлений, в частности к морозильной камере с осветительным узлом. Морозильная камера содержит шкаф (1), определяющий полость (101) для хранения, и дверь, выполненную с возможностью открытия и закрытия шкафа. Морозильная камера содержит осветительный узел (3), закрепленный на внутренней стенке шкафа, содержащий колпак и световую полосу, которая прикреплена путем защелкивания к колпаку. Морозильная камера дополнительно содержит выключатель в сборе, предусмотренный на внутренней стенке шкафа вблизи осветительного узла, выполненный с возможностью включения или выключения осветительного узла. На внутренней стенке шкафа предусмотрена канавка. Осветительный узел соединен с канавкой путем встраивания. Канавка выполнена в виде сквозной канавки. Длина световой полосы осветительного узла равна длине канавки. Наружная стенка осветительного узла находится на одном уровне с внутренней стенкой шкафа. Упрощается процесс сборки и замены, повышается удобство технического обслуживания, улучшается водонепроницаемость и пылезащита осветительного узла морозильной камеры. 7 з.п. ф-лы, 10 ил.

1. Морозильная камера, содержащая: шкаф, причем шкаф определяет полость для хранения; и дверь, причем дверь выполнена с возможностью открытия и закрытия шкафа, отличающаяся тем, что морозильная камера содержит осветительный узел, закрепленный на внутренней стенке шкафа, осветительный узел содержит колпак и световую полосу, которая прикреплена путем защелкивания к колпаку; морозильная камера дополнительно содержит выключатель в сборе, предусмотренный на внутренней стенке шкафа вблизи осветительного узла, выключатель в сборе выполнен с возможностью включения или выключения осветительного узла; при этом на внутренней стенке шкафа предусмотрена канавка, осветительный узел соединен с канавкой путем встраивания; канавка выполнена в виде сквозной канавки, длина световой полосы осветительного узла равна длине канавки, и наружная стенка осветительного узла находится на одном уровне с внутренней стенкой шкафа.

2. Морозильная камера по п. 1, отличающаяся тем, что выключатель в сборе встроен во внутреннюю стенку шкафа вблизи канавки, выключатель в сборе содержит: световую коробку, причем световая коробка выполнена в виде конструкции в форме коробки с полостью корпуса, световая коробка встроена во внутреннюю стенку шкафа; крышку световой коробки, причем крышка световой коробки выполнена в виде тонкостенной крышки с отверстием для выключателя, тонкостенная крышка выполнена с возможностью закрытия полости корпуса световой коробки, сторона крышки световой коробки, удаленная от световой коробки, находится на одном уровне с внутренней стенкой шкафа в случае, когда крышка световой коробки закрывает полость корпуса; концевой соединитель, причем концевой соединитель соединен с осветительным узлом электрическими проводами и закреплен в световой коробке; и выключатель, который выполнен с возможностью включения или выключения осветительного узла, причем один конец выключателя проходит через отверстие для выключателя и открыт на крышке световой коробки, другой конец выключателя закреплен в световой коробке.

3. Морозильная камера по п. 2, отличающаяся тем, что в верхней части крышки световой коробки рядом со световой коробкой предусмотрена установочная пластина, причем в установочной пластине предусмотрено сквозное отверстие для крепления концевого соединителя.

4. Морозильная камера по п. 2, отличающаяся тем, что либо верхний левый, либо правый угол световой коробки снабжен наклонной стенкой, наклонная стенка образует тупой угол с примыкающей внутренней стенкой световой коробки, и концевой соединитель закреплен на наклонной стенке.

5. Морозильная камера по п. 1, отличающаяся тем, что колпак выполнен в виде конструкции в виде длинной полосы с внутренней полостью, во внутренней полости предусмотрена выступающая контактная деталь, причем контактная деталь выполнена с возможностью прикрепления световой полосы путем защелкивания к колпаку.

6. Морозильная камера по п. 5, отличающаяся тем, что полость содержит верхнюю стенку, первую боковую стенку вблизи шкафа, нижнюю стенку и вторую боковую стенку, удаленную от шкафа; контактная деталь содержит первую контактную часть, выступающую в направлении центра от поверхности верхней стенки, вторую и третью контактные части, соответственно выступающие от поверхности первой боковой стенки, и четвертую контактную часть, выступающую в направлении центра от нижней стенки, при этом вторая контактная часть расположена над третьей контактной частью и имеет большую длину, чем третья контактная часть.

7. Морозильная камера по п. 5, отличающаяся тем, что верхняя часть колпака снабжена выступающей частью в виде полосы, и нижняя часть колпака снабжена частью для прикрепления путем защелкивания, причем канавка в шкафе содержит конструкции, соответствующие выступающей части в виде полосы и части для прикрепления путем защелкивания.

8. Морозильная камера по п. 2, отличающаяся тем, что выключатель в сборе также содержит дополнительный концевой соединитель.
