Извещатель пожарный дымовой оптико-электронный с кожухом Российский патент 2025 года по МПК G08B17/10

Изобретение относится к области пожарной сигнализации, а именно к оптико-электронным дымовым извещателям пожарной сигнализации с рассеянным светом, в которых используются горизонтально вентилируемые дымовые камеры, которые предназначены для обнаружения возгорания, сопровождающегося появлением дыма в закрытых помещениях, а также обеспечены защитой от попадания пыли при проведении ремонтных работ в помещении или транспортировке.

Известна дымовая камера для извещателя пожарного дымового оптико-электронного, содержащая розетку и датчик, представляющий собой пластмассовый корпус с щелевыми отверстиями, внутри которого размещена оптико-электронная система и плата с радиоэлементами, а с наружной стороны дымовой камеры на крышке установлена защитная сетка с размером ячеек 1×1 мм (патент на полезную модель RU № 85716, опубл. 10.08.2009).

Недостатком данного решения является то, что защитная сетка по мере ее забивания пылью и другими взвешенными частицами (мусором) создает дополнительное сопротивление потоку воздуха, что уменьшает надежность и оперативность срабатывания извещателя особенно на начальном этапе развития пожара при малой концентрации дыма в воздухе. Кроме того, при проведении ремонтных работ в помещении необходимо демонтировать извещатель, в противном случае большая часть пыли может забить сетку и попасть внутрь дымовой камеры.

Наиболее близким по технической сущности является дымовой пожарный извещатель оптико-электронный, содержащий розетку и датчик, представляющий собой пластмассовый корпус с щелевыми отверстиями, внутри которого размещена оптико-электронная система и плата с радиоэлементами (электронная схема обработки сигнала) (Извещатель пожарный дымовой оптико-электронный ИП 212-45, Паспорт 4371-006-12215496-00 ПС).

Практическое применение подобных пожарных дымовых извещателей показало, что в процессе эксплуатации может возрастать частота ложных срабатываний, причем причиной этого является проникновение и осаждение частиц пыли в дымовой камере. Чтобы исключить возникновение таких ложных срабатываний, дымовые камеры извещателей нужно периодически очищать от пыли. Проведение профилактического технического обслуживания извещателя заключается в его разборке с последующей чисткой дымовой камеры. Это требует, как трудовых затрат, так и несет риски поломок пластмассовых защелок, которые не подлежат ремонту, что приводит к необходимости замены извещателя. Согласно п. 6.10 Паспорта при проведении ремонтных работ в помещении необходимо извлечь датчик из розетки во избежание попадания внутрь строительных материалов, пыли, что требует дополнительных затрат на монтаж/демонтаж. Согласно п. 3.1 Паспорта некоторые исполнения извещателя могут комплектоваться защитным колпаком, который согласно п. 9.3 используется для защиты дымовой камеры от пыли на время транспортирования, но после его снятия во время установки и эксплуатации требует дополнительного места для хранения, учета, транспортировки, поэтому зачастую оказывается утерянным и не может быть использован на время ремонтных работ в помещении.

Техническими результатами являются повышение эффективности за счет повышения надежности работы извещателя пожарного снижением количества демонтажа/монтажа, увеличением межремонтного периода работы извещателя дымового, обеспечением защиты от засорения стройматериалами и пылью в период ремонтных работ в помещении, а также создание универсальной единой многофункциональной конструкции извещателя и кожуха, обеспечивающей защиту при транспортировании, снижение трудовых и экономических затрат без снижения возможности контроля обслуживающим персоналом за состоянием извещателя, при снижении попадания остатков пыли и мелких насекомых внутрь корпуса и оптического модуля извещателя и исключении ложных срабатываний извещателя. А также расширение технических средств извещателей пожарных дымовых оптико-электронных с кожухом.

Технические результаты достигаются извещателем пожарным дымовым оптико-электронным с кожухом, содержащим розетку с креплением, пластмассовый цилиндрический корпус с щелевыми отверстиями в боковой части корпуса, плату, индикатор, оптический модуль.

Новым является то, что корпус выполнен с верхним основанием, жестко соединенным с основанием розетки, образующим выступ с пазами, в которые установлены магниты в форме цилиндров, закрепленные в пазах с помощью клея, параллельно боковой поверхности корпуса размещен полый цилиндрический кожух, снаружи боковой поверхности кожуха выполнены кольцевые выступы сверху и снизу, к которым с внешней стороны с помощью винтов прикреплены металлические кольца, в верхней части кожуха выполнены прямоугольные отверстия с вертикальными перегородками шириной 2-3 мм, а также глухая горизонтальная перегородка по середине, при рабочем режиме извещателя кожух зафиксирован к магнитам в пазах выступа корпуса верхним металлическим кольцом, при ремонтном или транспортировочном режиме кожух закреплен к магнитам в пазах выступа корпуса противоположным нижним металлическим кольцом.

Также новым является то, что при рабочем режиме извещателя отверстия кожуха совмещены с боковыми щелевыми отверстиями корпуса, а при ремонтном или транспортировочном режиме щелевые отверстия перекрыты глухой частью кожуха.

Также новым является то, что с внутренней стороны кожуха напротив прямоугольных отверстий установлен дымонаправляющий элемент в виде полого цилиндра, в верхнем основании имеющий выступ в виде кольца, а в нижнем основании перевернутый усеченный конус.

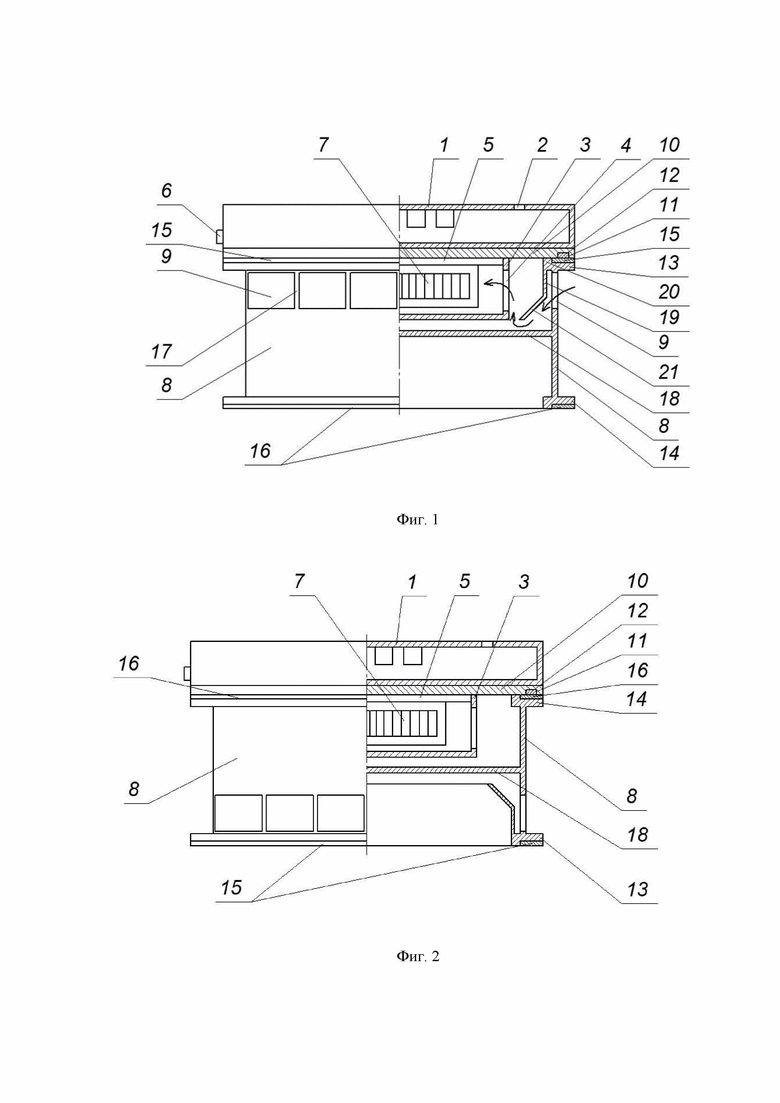

На фиг. 1 представлена схема извещателя пожарного дымового оптико-электронного в рабочем состоянии.

На фиг. 2 представлена схема извещателя дымового оптико-электронного в нерабочем состоянии на период проведения ремонтных работ в помещении или транспортировке для предотвращения попадания пыли внутрь корпуса.

Извещатель пожарный дымовой оптико-электронный содержит розетку 1 (фиг. 1, 2) с креплением 2 (фиг. 1), пластмассовый цилиндрический корпус 3 (фиг. 1, 2) с щелевыми отверстиями 4 (фиг. 1) в боковой части корпуса 3, плату 5 (фиг. 1, 2), индикатор 6 (фиг. 1), оптический модуль 7 (фиг. 1, 2), кожух 8 с прямоугольными отверстиями 9 (фиг. 1), установленный снаружи боковой поверхности корпуса 3.

При рабочем режиме извещателя отверстия 9 кожуха 8 совмещены с боковыми щелевыми отверстиями 4 корпуса 3, а при ремонтном или транспортировочном режиме щелевые отверстия 4 перекрыты глухой частью кожуха 8.

Корпус 3 выполнен в форме цилиндра с верхним основанием, имеющим выступ 10 (фиг. 1, 2) с пазами 11, в которые установлены магниты 12 в форме цилиндров, закрепленные в пазах 11 с помощью клея. Диаметр цилиндров 4 мм, количество - 8 штук, установленных равномерно по окружности. На боковой поверхности корпуса 3 установлен полый цилиндрический кожух 8, имеющий кольцевые выступы сверху 13 (фиг. 1, 2) и снизу 14, к которым с внешней стороны с помощью винтов (на схеме не показаны) прикреплены металлические кольца - верхнее 15 и нижнее 16. Ширина колец 6 мм. В верхней части кожуха 8 имеются прямоугольные отверстия 9 с вертикальными перегородками 17 (фиг. 1) шириной 2-3 мм. Кожух 8 имеет глухую горизонтальную перегородку 18 (фиг. 1, 2) по середине. При рабочем режиме извещателя (фиг. 1) кожух 8 фиксируется к магнитам 12 в пазах 11 выступа 10 корпуса 3 верхним металлическим кольцом 15, а при ремонтном или транспортировочном режиме (фиг. 2) кожух 8 переворачивают и крепят к магнитам 12 в пазах 11 выступа 10 корпуса 3 противоположным нижним металлическим кольцом 16.

С внутренней стороны кожуха напротив прямоугольных отверстий установлен дымонаправляющий элемент в виде полого цилиндра, в верхнем основании имеющий выступ в виде кольца, а в нижнем основании перевернутый усеченный конус. Кожух 8, имеющий кольцевые выступы сверху 13 и снизу 14, с отверстиями 9, вертикальными перегородками 17, а также дымонаправляющим элементом 19 (фиг. 1) с выступом 20 и перевернутым усеченным конусом 21 изготавливают из пластмассы литьем единой деталью. Расстояние от полого цилиндра дымонаправляющего элемента 19 до отверстий кожуха составляет 3 мм, угол наклона образующей усеченного конуса равен 45 градусам.

При рабочем режиме извещателя кожух 8 фиксируется к магнитам 12 в пазах 11 выступа 10 корпуса 3 верхним металлическим кольцом 15 (фиг. 1).

Основные составные части дымового датчика (розетка, корпус, плата, оптический модуль), как и в большинстве аналогов, соединяются между собой пластиковыми защелками, поэтому на схеме не показаны.

Извещатель пожарный дымовой оптико-электронный с кожухом работает следующим образом.

Дым попадает внутрь корпуса 3 через боковые щелевые отверстия 4 и далее в оптический модуль 7. Оптический модуль 7 с лабиринтными каналами, включающий источник света со светоприемником работает аналогично большинству применяемых, поэтому на схеме изображена без детализации. Формируемые электронной схемой на плате 5 импульсные последовательности электрических сигналов преобразуются источником света в световые импульсы. Рассеянное излучение принимается светоприемником, который оптически недоступен прямому излучению источника света, оптическая ось которого расположена под углом к оптической оси светоприемника. Полученное рассеянное отраженное излучение светоприемником преобразуется в электрические сигналы, которые обрабатываются элементами электронной схемы платы 5 с последующим формированием сигналов «Дежурный режим» или при наличии дымовых аэрозолей «Пожар».

При «Дежурном режиме» основная часть пыли за счет наличия дымонаправляющего элемента 19 с усеченным конусом 21 из-за изменения направления потока воздуха оседает на горизонтальной перегородке 18. Щелевые отверстия 4 шириной 1 мм предотвращают попадание остатков пыли и мелких насекомых внутрь корпуса 3 и оптического модуля 7, что исключает ложные срабатывания извещателя.

Для перевода в нерабочее состояние (фиг. 2) извещателя пожарного дымового оптико-электронного на период проведения ремонтных работ в помещении или транспортировки для предотвращения попадания пыли внутрь корпуса 3 кожух 8 переворачивают и крепят к магнитам 12 в пазах 11 выступа 10 корпуса 3 нижним металлическим кольцом 16, что предотвращает попадание пыли и мусора внутрь корпуса извещателя, повышает надежность работы, снижает риск ложного срабатывания, увеличивает межремонтный период. При этом обеспечивается единая конструкция элементов извещателя, оперативность перевода в рабочее/нерабочее положения без необходимости демонтажа извещателя, исключается проблема хранения защитных колпаков и их утери.

Таким образом, заявляемый извещатель пожарный дымовой оптико-электронный с кожухом обеспечивает повышение эффективности за счет повышения надежности работы извещателя пожарного снижением количества демонтажа/монтажа, увеличением межремонтного периода работы извещателя дымового, обеспечением защиты от засорения стройматериалами и пылью в период ремонтных работ в помещении, а также создание универсальной единой конструкции извещателя, обеспечивающей защиту при транспортировании, снижение трудовых и экономических затрат без снижения возможности контроля обслуживающим персоналом за состоянием извещателя, при увеличении эффективной площади отверстий, через которые дым проникает внутрь корпуса.

Изобретение относится к области пожарной сигнализации, а именно к оптико-электронным дымовым извещателям пожарной сигнализации с рассеянным светом. Технический результат заключается в повышении долговечности извещателя пожарного снижением количества демонтажа/монтажа за счет снижения попадания остатков пыли и мелких насекомых внутрь корпуса и оптического модуля извещателя и увеличения межремонтного периода работы извещателя дымового. Извещатель пожарный дымовой оптико-электронный с кожухом, содержит розетку с креплением, пластмассовый цилиндрический корпус с щелевыми отверстиями в боковой части корпуса, плату, индикатор, оптический модуль. Корпус выполнен с верхним основанием, жестко соединенным с основанием розетки, образующим выступ с пазами, в которые установлены магниты в форме цилиндров, закрепленные в пазах с помощью клея, параллельно боковой поверхности корпуса размещен полый цилиндрический кожух, снаружи боковой поверхности кожуха выполнены кольцевые выступы сверху и снизу, к которым с внешней стороны с помощью винтов прикреплены металлические кольца, в верхней части кожуха выполнены прямоугольные отверстия с вертикальными перегородками шириной 2-3 мм, а также глухая горизонтальная перегородка по середине. В рабочем режиме извещателя кожух фиксируется к магнитам в пазах выступа корпуса верхним металлическим кольцом. При ремонтном или транспортировочном режиме кожух закреплен к магнитам в пазах выступа корпуса противоположным нижним металлическим кольцом. 2 з.п. ф-лы, 2 ил.

1. Извещатель пожарный дымовой оптико-электронный с кожухом, содержащий розетку с креплением, пластмассовый цилиндрический корпус с щелевыми отверстиями в боковой части корпуса, плату, индикатор, оптический модуль, отличающийся тем, что корпус выполнен с верхним основанием, жестко соединенным с основанием розетки, образующим выступ с пазами, в которые установлены магниты в форме цилиндров, закрепленные в пазах с помощью клея, параллельно боковой поверхности корпуса размещен полый цилиндрический кожух, снаружи боковой поверхности кожуха выполнены кольцевые выступы сверху и снизу, к которым с внешней стороны с помощью винтов прикреплены металлические кольца, в верхней части кожуха выполнены прямоугольные отверстия с вертикальными перегородками шириной 2-3 мм, а также глухая горизонтальная перегородка по середине, при рабочем режиме извещателя кожух зафиксирован к магнитам в пазах выступа корпуса верхним металлическим кольцом, при ремонтном или транспортировочном режиме кожух закреплен к магнитам в пазах выступа корпуса противоположным нижним металлическим кольцом.

2. Извещатель пожарный дымовой оптико-электронный с кожухом по п. 1, отличающийся тем, что при рабочем режиме извещателя отверстия кожуха совмещены с боковыми щелевыми отверстиями корпуса, а при ремонтном или транспортировочном режиме щелевые отверстия перекрыты глухой частью кожуха.

3. Извещатель пожарный дымовой оптико-электронный с кожухом по п. 1, отличающийся тем, что с внутренней стороны кожуха напротив прямоугольных отверстий установлен дымонаправляющий элемент в виде полого цилиндра, в верхнем основании имеющий выступ в виде кольца, а в нижнем основании - перевернутый усеченный конус.
