РЕЗЕРВУАР ВЕРТИКАЛЬНЫЙ СТАЛЬНОЙ С ЗАЩИТОЙ ОТ ВОЗДЕЙСТВИЙ БЕСПИЛОТНЫХ ЛЕТАТЕЛЬНЫХ АППАРАТОВ Российский патент 2025 года по МПК F41H5/06 F41H11/02

Резервуар вертикальный стальной (РВС) с защитой от воздействий беспилотных летательных аппаратов (БПЛА).

Уровень техники

В настоящий момент для защиты РВС от БПЛА применяются радиочастотные подавители, которые ставят помехи в диапазонах работы глобальных навигационных систем, а также каналов управления и передачи данных БПЛА.

Недостатком данной защиты является:

-высокая стоимость применяемых средств защиты;

-ограниченный спектр работы по частотному диапазону, что не позволяет обеспечить защиту от всех типов БПЛА;

-ограниченный радиус действия, что не позволяет воздействовать на БПЛА, передвигающийся на значительной высоте;

-сложность обнаружения БПЛА и сложность оперативного применения радиочастотных подавителей для защиты от БПЛА.

Отсутствие средств инженерной защиты может привести к возможности повреждения РВС при прямом попадании БПЛА или при сбрасывании взрывчатых веществ с БПЛА.

Известно устройство противогранатного заграждения (Патент RU 123132 U1, опубл. 20.12.2012, Закрытое акционерное общество "Интеллектуальные Технологии") для защиты объектов от воздействия противотанковых гранат типа ПГ-7, реактивных противотанковых гранат РПГ-18, РПГ-22, РПГ-26, РПГ-27 и других аналогичных типов оружия для объектов.

Недостатком данного решения и его аналогов является:

- защита объектов только в вертикальной плоскости, не предохраняющее объекты от сбрасывания взрывчатых веществ с БПЛА или тарана БПЛА в горизонтальной плоскости;

- защита устанавливается отдельно на отдельные фундаменты и не допускает крепление к объекту защиты, что значительно увеличивает стоимость решения.

Известно устройство защиты от группового нападения беспилотных летательных аппаратов на основе управляемого электризуемого заграждения с купольной линейной частью двухконтактного типа (RU 2757035 C1, опубл. 11.10.2021, ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ КАЗЕННОЕ ВОЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ "ВОЕННЫЙ УЧЕБНОНАУЧНЫЙ ЦЕНТР СУХОПУТНЫХ ВОЙСК "ОБЩЕВОЙСКОВАЯ ОРДЕНА ЖУКОВА АКАДЕМИЯ ВООРУЖЕННЫХ СИЛ РОССИЙСКОЙ ФЕДЕРАЦИИ").

Недостатком данного решения и его аналогов является:

- наличие электризуемого заграждения защиты объектов хранения легковоспламеняющих и горючих веществ (РВС в нефтегазовой отрасли используется преимущественно для данных целей) может приводить к взрыву при появлении искры от электризуемого заграждения и превышения предельной концентрации взрывчатых и горючих веществ в области расположения дыхательных клапанов, регулирующих давление в РВС;

- конструкция купола устанавливается отдельно на отдельные фундаменты и не допускает крепление к объекту защиты, что значительно увеличивает стоимость решения.

Известно противокумулятивное и противопульное защитное устройство (RU 2370724 C1, опубл. 20.10.2009, Государственное образовательное учреждение высшего профессионального образования Военная академия Ракетных войск стратегического назначения имени Петра Великого).

Недостатком данного решения и его аналогов является:

-защита объектов только в вертикальной плоскости, не предохраняющее объекты от сбрасывания взрывчатых веществ с БПЛА или тарана БПЛА в горизонтальной плоскости;

-защита устанавливается отдельно на отдельные фундаменты и не допускает крепление к объекту защиты, что значительно увеличивает стоимость решения.

Раскрытие сущности изобретения

Целью настоящего изобретения является исключение непосредственного контакта БПЛА со взрывчатыми веществами и РВС.

Резервуар вертикальный стальной (РВС) с защитой от воздействий беспилотных летательных аппаратов, включающий вертикальную решетчатую стальную защитную конструкцию, установленную в уровне земли, горизонтальную решетчатую стальную защитную конструкцию, установленную на вертикальную решетчатую стальную защитную конструкцию и расположенную непосредственно на крыше РВС, сетчатое защитное ограждение, закрепленное к вертикальной и горизонтальной решетчатым стальным защитным конструкциям при помощи болтовых соединений.

РВС устанавливается на фундамент или подготовленную поверхность в уровне земли. Вертикальная решетчатая стальная защитная конструкция устанавливается в уровне земли на конструкцию отмостки РВС, покрытие каре РВС или отдельные фундаменты.

Горизонтальная решетчатая стальная защитная конструкция устанавливается на вертикальную решетчатую стальную защитную конструкцию и на крышу РВС. Приварка горизонтальной решетчатой стальной защитной конструкции к крыше РВС не предусматривается.

Сетчатое защитное ограждение закрепляется по периметру защитных конструкций с целью исключения непосредственного контакта БПЛА со взрывчатыми веществами и РВС.

Краткое описание чертежей

Конструкция изобретения представлена на чертеже (фигура).

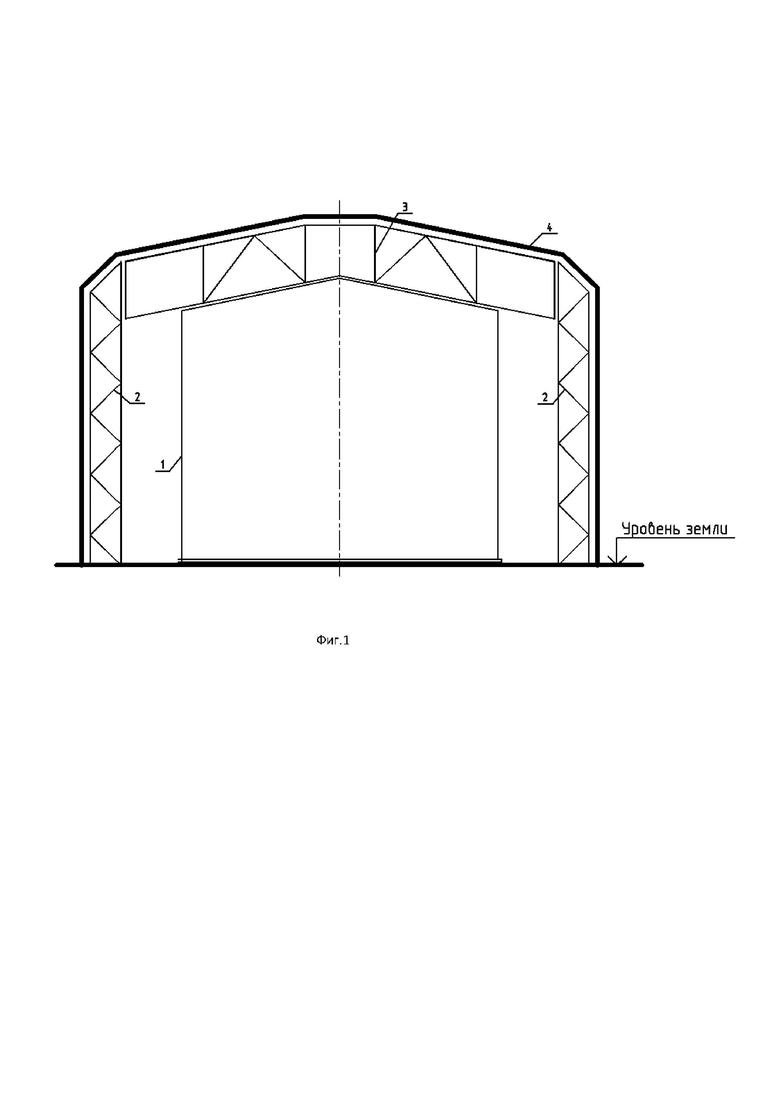

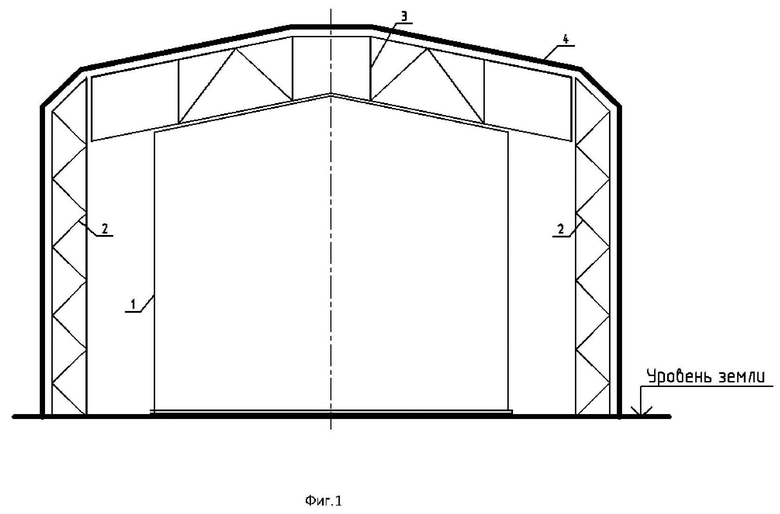

Резервуар вертикальный стальной (РВС) (1) с защитой от воздействий беспилотных летательных аппаратов, включающий вертикальную решетчатую стальную защитную конструкцию (2), установленную в уровне земли, горизонтальную решетчатую стальную защитную конструкцию (3), установленную на вертикальную решетчатую стальную защитную конструкцию (2) и расположенную непосредственно на крыше РВС, сетчатое защитное ограждение (4), закрепленное к вертикальной (2) и горизонтальной решетчатым стальным защитным конструкциям при помощи болтовых соединений.

Осуществление изобретения

Изобретение позволяет:

1. Обеспечить физическую безопасность РВС за счет исключения непосредственного контакта БПЛА со взрывчатыми веществами и РВС. С увеличением расстояния между РВС и сетчатым защитным ограждением воздействие от БПЛА со взрывчатыми веществами на РВС будет уменьшаться.

2. Устанавливать вертикальную решетчатую стальную защитную конструкцию из-за незначительного веса в зависимости от инженерно-геологических условий без выполнения отдельных фундаментов с установкой на отмостку или конструкцию покрытия каре РВС.

3. Использовать несущую способность конструкции РВС для опирания горизонтальной решетчатой стальной защитной конструкции.

Преимуществом данного изобретения является отсутствие необходимости дорогостоящих мероприятий по опорожнению и выведению из эксплуатации существующего РВС при организации его защиты от БПЛА, реализуемое за счет применения болтовых соединений и исключения сварочных работ, недопустимых при хранении в РВС легковоспламеняющихся и горючих жидкостей.

Изобретение относится к резервуару вертикальному стальному (РВС) с защитой от воздействий беспилотных летательных аппаратов (БПЛА). Поставленная цель достигается применением вертикальной решетчатой стальной защитной конструкции, установленной в уровне земли, горизонтальной решетчатой стальной защитной конструкции, установленной на вертикальную решетчатую стальную защитную конструкцию и расположенную непосредственно на крыше РВС, сетчатого защитного ограждения, закрепленного к вертикальной и горизонтальной решетчатым стальным защитным конструкциям при помощи болтовых соединений. Техническим результатом является исключение непосредственного контакта БПЛА со взрывчатыми веществами и РВС. 1 ил.

Резервуар вертикальный стальной (РВС) с защитой от воздействий беспилотных летательных аппаратов, включающий вертикальную решетчатую стальную защитную конструкцию, установленную в уровне земли, горизонтальную решетчатую стальную защитную конструкцию, установленную на вертикальную решетчатую стальную защитную конструкцию и расположенную непосредственно на крыше РВС, сетчатое защитное ограждение, закрепленное к вертикальной и горизонтальной решетчатым стальным защитным конструкциям при помощи болтовых соединений.
