УСТРОЙСТВО ГЕНЕРИРОВАНИЯ ОКСИВОДОРОДА ДЛЯ ОКАЗАНИЯ МЕДИЦИНСКОЙ ПОМОЩИ И СПОСОБ ЕГО ИСПОЛЬЗОВАНИЯ Российский патент 2025 года по МПК C25B1/44 C01B3/04 C01B13/02 C25B9/17 C25B9/67 C25B9/73 C25B15/02 C25B15/08 A61K33/00

ОБЛАСТЬ ТЕХНИКИ

[1] Настоящее изобретение относится к технической области получения оксиводорода, в частности к высокоэффективному устройству генерирования оксиводорода для оказания медицинской помощи и способу его использования.

УРОВЕНЬ ТЕХНИКИ

[2] В последние годы водород широко применяется в областях медицинского лечения, здравоохранения и сохранения здоровья, и люди уделяют все больше внимания водородсодержащим продуктам в виде газа/жидкости. За счет использования биологических эффектов водорода, таких как антиоксидация, противовоспалительное действие, предотвращение апоптоза и восстановление клеток, может быть достигнут эффект улучшения физического состояния, профилактики и лечения заболеваний. Результаты многих исследований показывают, что водород может избирательно удалять вредоносные свободные радикалы в организме, оказывает такие оздоровительные эффекты, как иммунная регуляция и регулирование обмена веществ, и может использоваться для вспомогательного лечения церебральной ишемии, старческой деменции, повреждения легких и повреждения почек, а также для лечения опухолей и улучшения сна. Кроме того, водород обладает косметическими эффектами, такими как косметический и омолаживающий эффект, защита от ультрафиолетового повреждения, восстановление ткани кожи и т. д.

[3] В настоящее время водородсодержащие продукты, представленные на рынке, включают консервированную водородную воду, водородные машины и стаканы с водородной водой, которые могут генерировать водород, и генераторы водорода и кислорода. В настоящее время консервированная водородная вода имеет несколько недостатков, включая низкое содержание водорода, возможные потери водорода при транспортировке или хранении и постепенное снижение концентрации водорода с течением времени. Вода, обогащенная водородом, полученная в стакане с водородной водой, возможно, содержит продукты коррозии электродного катализатора и продукты разложения мембраны. Водородные машины или генераторы водорода в медицинских учреждениях имеют такие недостатки, как сложная конструкция, большая мощность и большое потребление энергии. Поэтому необходимо предоставить новое высокоэффективное устройство генерирования оксиводорода для оказания медицинской помощи для устранения недостатков в известном уровне техники.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[4] Для решения технических проблем существующего оборудования для производства водорода, включающих сложную конструкцию, большую мощность и низкую безопасность, в настоящем изобретении предоставлены устройство генерирования оксиводорода для оказания медицинской помощи и способ его использования. Согласно настоящему изобретению оксиводород производится непосредственно на основе принципа электролизации воды. Оксиводород, образующийся в электролизной ячейке, очищается и фильтруется один раз в баке подачи воды, а затем очищенный газ непосредственно выводится или выводится через распылитель после вторичной очистки во вторичном баке воды. В то же время бак подачи воды используется для своевременной подачи воды в электролизную ячейку, чтобы гарантировать, что уровень воды не превысит порог безопасности, так что оксиводород может быть произведен сразу для использования, обладает такими преимуществами, как высокая эффективность, управляемый поток, достаточная безопасность, портативность и мобильность, и оксиводород подходит для использования в больницах и домах.

[5] В первом аспекте настоящего изобретения предложено устройство генерирования оксиводорода для оказания медицинской помощи, содержащее:

[6] корпус, выполненный с возможностью размещения в нем электролизной ячейки, бака подачи воды и вторичного бака воды;

[7] верхнюю крышку, прикрепленную к верхней части корпуса и снабженную частью для циркуляции газа, подающей частью для подачи воды в бак подачи воды и панелью управления для управления работой генератора водорода и кислорода на основе электролизации воды;

[8] нижнюю крышку, прикрепленную к нижней части корпуса;

[9] при этом

[10] бак подачи воды снабжен верхней крышкой бака подачи воды, вмещающее пространство расположено внутри верхней крышки бака подачи воды, верхняя крышка надета на внешнюю сторону верхней крышки бака подачи воды и прикреплена к корпусу, и воздухонаправляющая пластина, схемная плата, распылитель, крепежная пластина для крепления схемной платы расположены во вмещающем пространстве;

[11] электролизная ячейка расположена на нижней крышке в нижней части корпуса и соединена с баком подачи воды над ней через трубопровод, оксиводород, образующийся при электролизе, осуществляемом электролизной ячейкой, проходит через газоотводную трубу и воздухонаправляющую пластину в верхней крышке бака подачи воды и поступает в бак подачи воды для первичной очистки, и затем поступает во вторичный бак воды через воздухонаправляющую пластину для вторичной очистки, и очищенный газ выводится из части для циркуляции газа.

[12] В одном варианте осуществления электролизная ячейка представляет собой электролизную ячейку с ребрами для отвода тепла и содержит электролизный бак, электролизный блок и электролит, размещенный внутри электролизного бака, и электроды в электролизном блоке расположены в режиме последовательно-параллельного соединения.

[13] В еще одном варианте осуществления электролизный бак снабжен газоотводной трубой, датчиком давления, отверстием для вставки металлического зонда датчика уровня жидкости, предохранительным клапаном и отверстием для впрыска воды, соединенным с насосом, при этом отверстие для впрыска воды соединено с баком подачи воды через трубопровод.

[14] В еще одном варианте осуществления ребра для отвода тепла расположены вокруг электролизного бака, теплоотводящие отверстия для отвода тепла расположены с обеих сторон корпуса, и блок вентиляторов расположен внутри корпуса в соответствии с каждым теплоотводящим отверстием.

[15] В еще одном варианте осуществления две направляющие канавки для газа расположены на воздухонаправляющей пластине, выпускное отверстие для газа и впускное отверстие для газа расположены на обоих концах каждой направляющей канавки для газа, и уплотняющая крышка направляющей канавки для газа расположена на каждой направляющей канавке для газа.

[16] В еще одном варианте осуществления каждый из бака подачи воды и вторичного бака воды дополнительно снабжен устройством для генерирования мелких пузырьков.

[17] В еще одном варианте осуществления вторичный бак воды установлен с одной стороны корпуса на основании вторичного бака воды, и вторичный бак воды дополнительно используется в качестве смотрового окна для наблюдения за состоянием промывки газа в нем.

[18] В еще одном варианте осуществления распылитель закреплен на крепежной пластине, и газ после вторичной промывки выводится из части для циркуляции газа после необязательного прохождения через распылитель.

[19] В еще одном варианте осуществления блок вентиляторов содержит вентилятор, крепежную скобу для вентилятора и направляющую канавку для направления ветра, расположенную на переднем конце вентилятора.

[20] Во втором аспекте настоящего изобретения предложен использования вышеуказанных устройств, отличающийся тем, что устройство запускается после добавления воды; оксиводород, образующийся в электролизной ячейке, выводится в направляющий канал для газа на воздухонаправляющей пластине через газоотводную трубу и поступает в бак подачи воды для первичной очистки, и затем поступает во вторичный бак воды через направляющую пластину для газа для вторичной очистки, и очищенный газ непосредственно выводится из части для циркуляции газа или выводится после прохождения через распылитель.

[21] По сравнению с известным уровнем техники настоящее изобретение обладает следующими преимуществами:

[22] 1. Электролизная ячейка, предусмотренная в настоящем изобретении, представляет собой электролизную ячейку с ребрами для отвода тепла. Ребра для отвода тепла расположены на поверхности электролизной ячейки для реализации эффекта отвода тепла, и, кроме того, блок вентиляторов выполнен с возможностью дополнительного отвода тепла для устройства, что может значительно снизить рабочую температуру электролизной ячейки, и является экологически чистым и энергосберегающим.

[23] 2. Электролизный блок, предусмотренный в настоящем изобретении, благодаря совместному использованию отрицательного электрода и расположению электродов в комбинации из последовательного и параллельного соединения, имеет более низкое входное напряжение блока и может обеспечивать высокий выход газа при безопасном напряжении (<36В) при относительно низком потреблении энергии и более безопасном использовании.

[24] 3. Направляющая пластина для газа, предусмотренная в настоящем изобретении, через направляющую канавку для газа, расположенную на ней, подает сгенерированный газ в бак подачи воды для первичной промывки по необходимости, затем газ подается во вторичный бак воды для вторичной промывки, и, наконец, газ может быть необязательно подан в распылитель для распыления или непосредственно выводится. После двухразовой промывки оксиводород на выходе является более чистым.

[25] 4. Вторичный бак воды, предусмотренный в настоящем изобретении, может быть дополнительно использован в качестве смотрового окна для наблюдения за внутренним состоянием производства и промывки газа при выполнении вторичной промывки газа, и управляет производством газа в режиме реального времени посредством панели управления.

[26] 5. Бак подачи воды в настоящем изобретении соединен с электролизной ячейкой через трубопровод. Когда элемент обнаружения уровня воды обнаруживает, что уровень воды в электролизной ячейке недостаточен, бак подачи воды подает воду в режиме реального времени для обеспечения бесперебойной работы устройства.

[27] Если обобщить вышесказанное, применение технического решения согласно настоящему изобретению позволяет осуществлять первичную/вторичную очистку и фильтрацию оксиводорода, образующегося в электролизной ячейке, в режиме реального времени и регулировать производство газа и подачу распыляемого газа согласно потребностям пользователя. Настоящее изобретение имеет такие преимущества, как оптимизация конструкции, компактное расположение, чистое и управляемое производство газа и удобство использования.

[28] По причинам, указанным выше, настоящее изобретение может найти широкое применение при получении оксиводорода и в других областях.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

[29] Для более четкого описания технических решений в примерах настоящего изобретения или в известном уровне техники ниже будет сделано краткое введение в прилагаемые графические материалы, необходимые для описания примеров или известного уровня техники. Очевидным образом, прилагаемые графические материалы в нижеследующем описании представляют собой лишь некоторые варианты осуществления настоящего изобретения, и специалисты в данной области техники смогут также получить другие графические материалы на основе этих графических материалов, не прилагая творческих усилий.

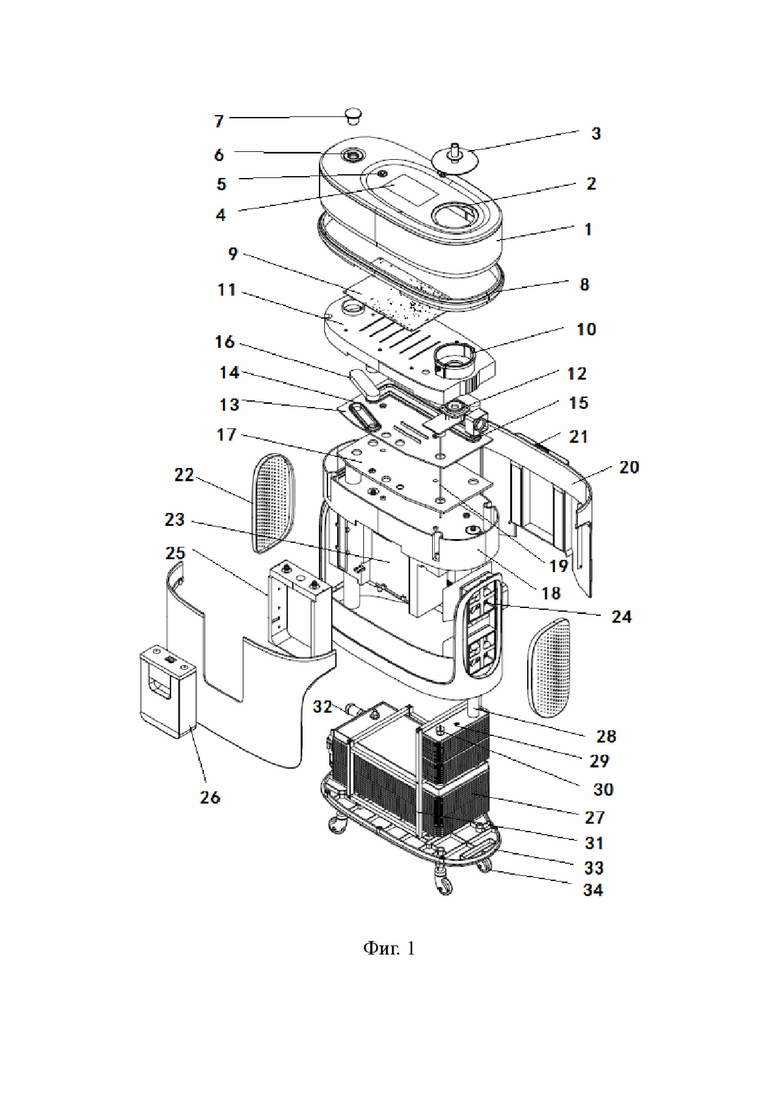

[30] На фиг. 1 представлен покомпонентный вид конструкции высокоэффективного устройства генерирования оксиводорода для оказания медицинской помощи согласно настоящему изобретению.

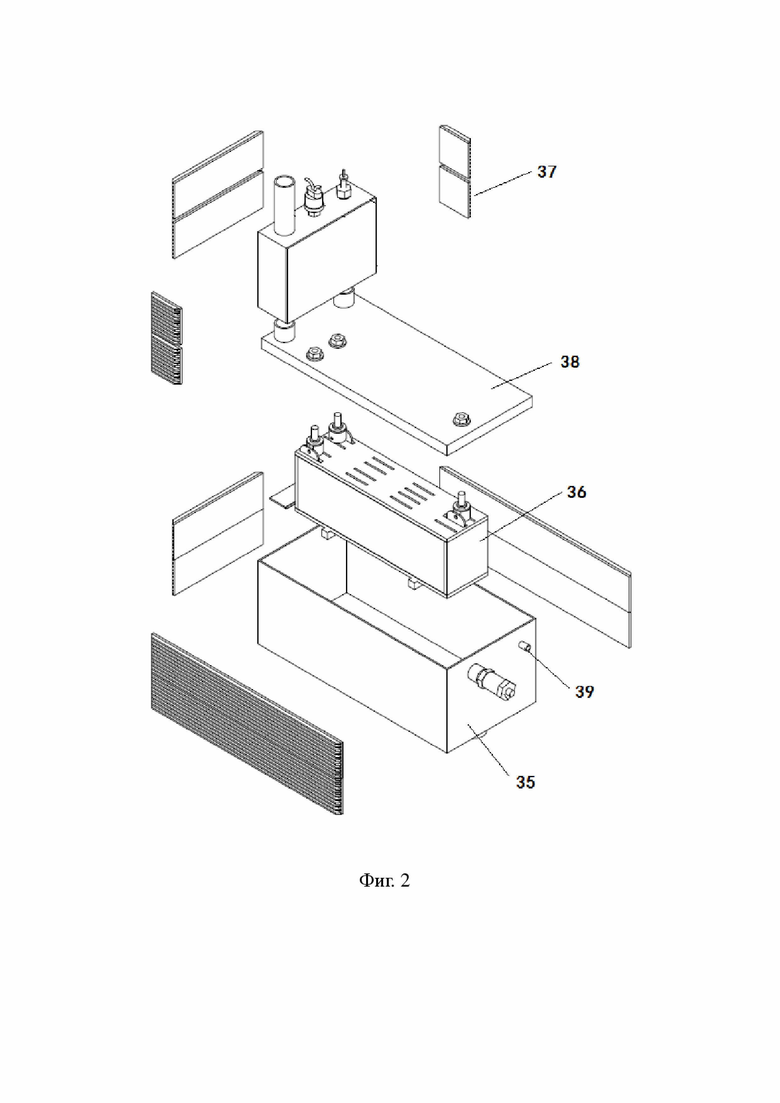

[31] На фиг. 2 представлен покомпонентный вид конструкции электролизной ячейки с ребрами для отвода тепла согласно настоящему изобретению.

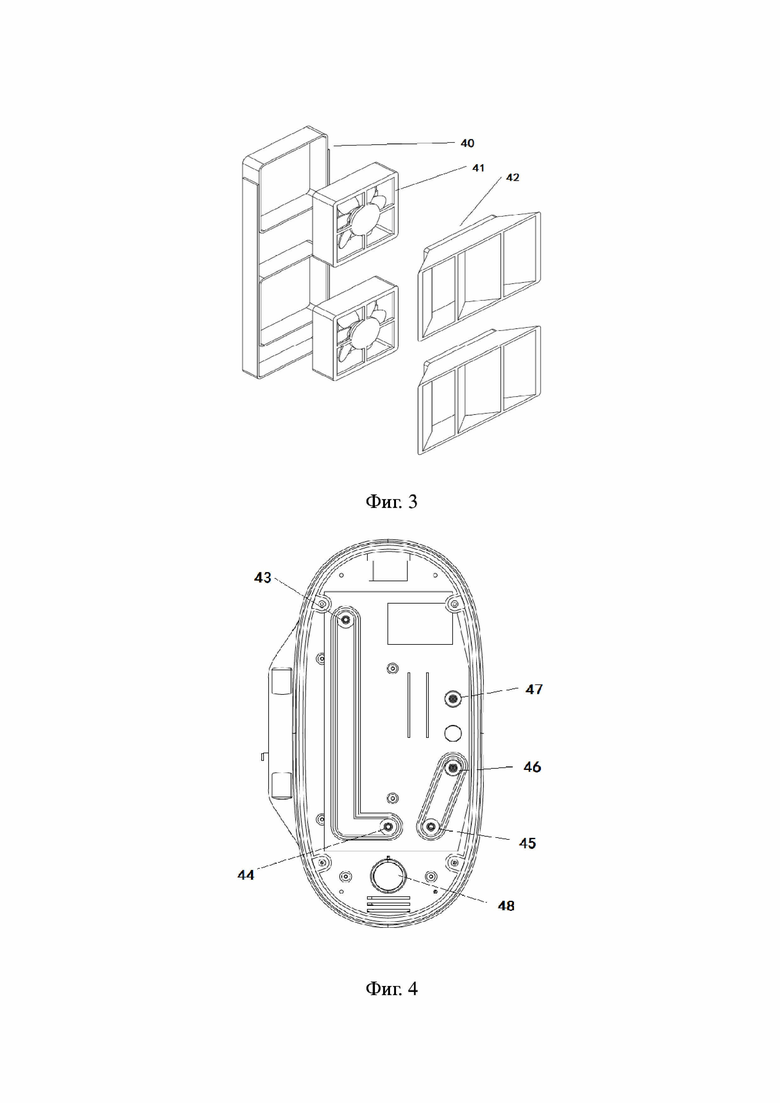

[32] На фиг. 3 представлен покомпонентный вид конструкции блока вентиляторов согласно настоящему изобретению.

[33] На фиг. 4 представлено схематическое изображение конструкции направляющей пластины для газа согласно настоящему изобретению.

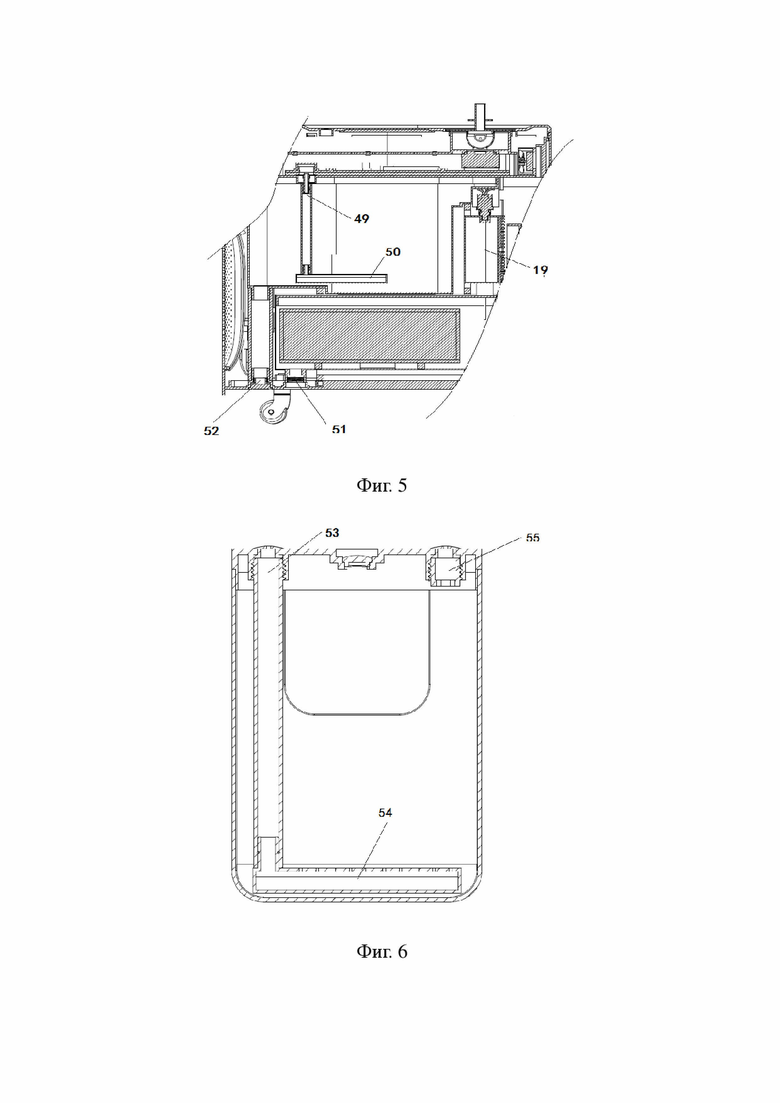

[34] На фиг. 5 представлен частичный вид в разрезе высокоэффективного устройства генерирования оксиводорода для оказания медицинской помощи согласно настоящему изобретению.

[35] На фиг. 6 представлен вид в разрезе конструкции вторичного бака воды согласно настоящему изобретению.

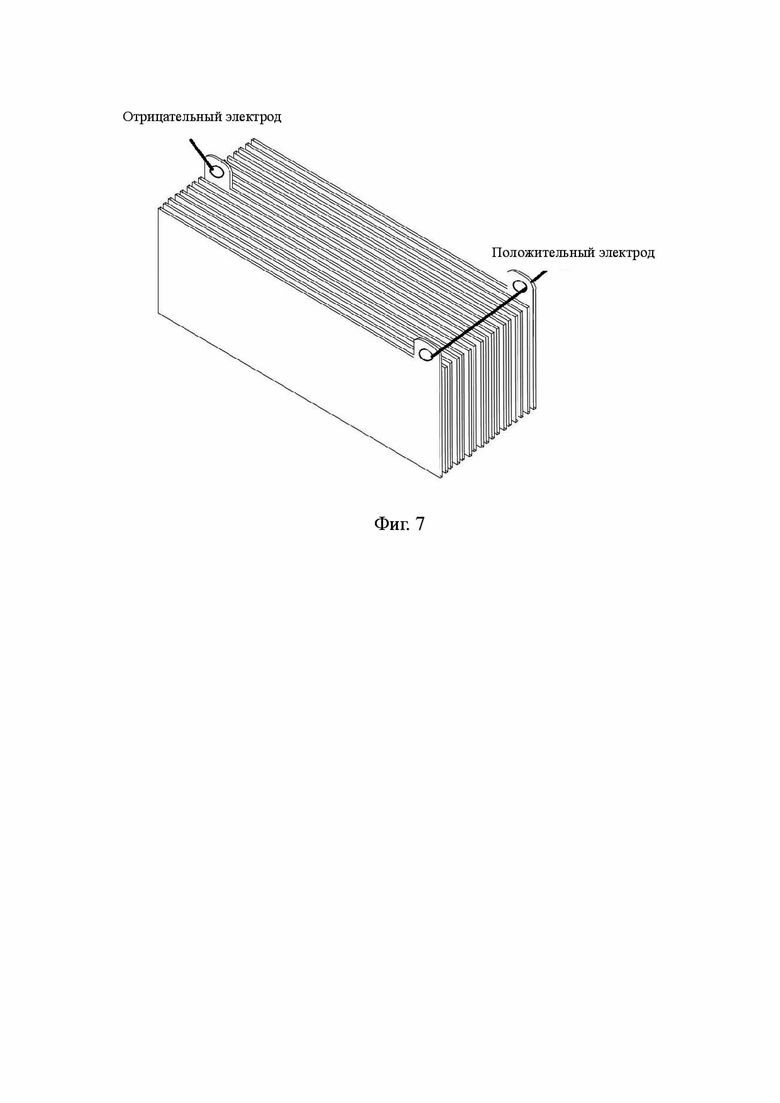

[36] На фиг. 7 представлено схематическое изображение конструкции электролизного блока в комбинации из последовательного и параллельного соединения согласно настоящему изобретению.

[37] На фигурах: 1. верхняя крышка; 2. распылительное отверстие; 3. распылительная крышка; 4. панель управления; 5. кнопка питания; 6. отверстие для впрыска воды; 7. уплотняющая крышка отверстия для впрыска воды; 8. уплотняющий элемент боковой пластины; 9. схемная плата; 10. распылительная камера; 11. крепежная пластина; 12. распылитель; 13. направляющая пластина для газа; 14. второе направляющая канавка для газа; 15. первое направляющая канавка для газа; 16. уплотняющая крышка направляющей канавки для газа; 17. охлаждающая пластина; 18. верхняя крышка бака подачи воды; 19. металлический зонд элемента обнаружения уровня воды; 20. корпус; 21. тяговый стержень; 22. теплоотводящее отверстие; 23. бак подачи воды; 24. блок вентиляторов; 25. основание вторичного бака воды; 26. вторичный бак воды; 27. электролизная ячейка с ребрами для отвода тепла; 28. газоотводная труба; 29. датчик давления; 30. отверстие для вставки металлического зонда; 31. крепежная скоба; 32. предохранительный клапан; 33. нижняя крышка; 34. ролики; 35. электролизный бак; 36. электролизный блок; 37. ребра для отвода тепла; 38. верхняя крышка электролизного бака; 39. отверстие для впрыска электролита электролизной ячейки; 40. крепежная скоба для вентилятора; 41. вентилятор; 42. направляющая канавка для направления ветра; 43. первое выпускное отверстие для газа; 44. первое впускное отверстие для газа; 45. третье выпускное отверстие для газа; 46. третье впускное отверстие для газа; 47. шестое выпускное отверстие для газа; 48. канал для впрыска воды; 49. второе впускное отверстие для газа; 50. второе выпускное отверстие для газа; 51. сливное отверстие электролизной ячейки; 52. сливное отверстие бака подачи воды; 53. четвертое впускное отверстие для газа; 54. четвертое выпускное отверстие для газа; 55. пятое выпускное отверстие для газа.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[38] Следует отметить, что в случае отсутствия противоречий варианты осуществления и признаки в вариантах осуществления согласно настоящему изобретению могут быть объединены. Настоящее изобретение будет описано подробно ниже со ссылкой на прилагаемые графические материалы и варианты осуществления.

[39] Чтобы сделать цели, технические решения и преимущества вариантов осуществления настоящего изобретения более очевидными, технические решения согласно настоящему изобретению будут ясно и полностью описаны ниже в сочетании с прилагаемыми графическими материалами в вариантах осуществления настоящего изобретения, и, разумеется, описанные варианты осуществления являются некоторыми, а не всеми вариантами осуществления настоящего изобретения. Нижеследующее описание по меньшей мере одного представленного в качестве примера варианта осуществления само по себе является лишь иллюстративным и ни в коем случае не предназначено для ограничения настоящего изобретения, его применения или использования. Все другие варианты осуществления, полученные специалистами в данной области техники на основании вариантов осуществления настоящего изобретения без приложения творческих усилий, входят в объем защиты настоящего изобретения.

[40] Следует понимать, что термины, использованные в этом документе, предназначены только для описания конкретных вариантов осуществления и не предназначены для ограничения представленных в качестве примера вариантов осуществления настоящего изобретения. Как используется в этом документе, если из контекста явно не следует иное, употребление формы единственного числа также подразумевается, как включающее форму множественного числа. Кроме того, также следует понимать, что слова «включать» и/или «содержать», использованные в этом описании, указывают признаки, этапы, операции, устройства, компоненты и/или их комбинации.

[41] Если конкретно не указано иное, относительное расположение компонентов и этапов, числовые выражения и числовые значения, указанные в этих вариантах осуществления, не ограничивают объем настоящего изобретения. Кроме того, должно быть очевидно, что для удобства описания размеры различных компонентов, показанных в прилагаемых графических материалах, не вычерчены согласно фактическим пропорциональным отношениям. Технологии, способы и устройства, известные специалистам в соответствующих областях, могут не быть рассмотрены подробно, но при необходимости такие технологии, способы и устройства следует считать частью описания для предоставления прав. Во всех примерах, показанных и рассмотренных в этом документе, любое конкретное значение следует рассматривать лишь как представленное в качестве примера, а не как ограничивающее. Следовательно, другие примеры представленных в качестве примера вариантов осуществления могут иметь другие значения. Следует понимать, что в прилагаемых графических материалах ниже одинаковыми номерами и литерами ссылочных позиций представлены одинаковые элементы. Следовательно, после того, как какой-либо элемент определен на одном прилагаемом графическом материале, данный элемент не нуждается в дополнительном рассмотрении на последующем прилагаемом графическом материале.

[42] В описании согласно настоящему изобретению следует отметить, что ориентации или взаимные расположения, обозначенные терминами ориентации «передний, задний, верхний, нижний, левый и правый», «поперечный, вертикальный, перпендикулярный и горизонтальный», «верхний и нижний» и т. п., обычно основаны на ориентациях или взаимных расположениях, показанных на прилагаемых графических материалах, и эти термины используются только для облегчения описания согласно настоящему изобретению и упрощения описания. В отсутствие описания в обратном смысле эти термины ориентации не указывают и не подразумевают, что указанный аппарат или элемент должен иметь конкретную ориентацию или быть выполнен и использоваться в конкретной ориентации, и поэтому не могут пониматься как ограничение объема охраны согласно настоящему изобретению: слова ориентации «внутренний и внешний» относятся к внутренней части и внешней части относительно контура каждого компонента.

[43] Для удобства описания здесь могут использоваться пространственно относительные термины, такие как «на», «над», «на верхней поверхности» и «сверху», для описания взаимного пространственного расположения между одним устройством или признаком и другим устройством или признаком, показанным на фигурах. Следует понимать, что пространственно относительные термины предназначены для включения разных ориентаций при использовании или эксплуатации, отличных от ориентации устройства, описанного на фигуре. Например, если устройство на рисунке перевернуто, устройство, описанное как находящееся «сверху другого устройства или конструкции» или находящееся «на другом устройстве или конструкции», в таком случае будет рассматриваться как находящееся «снизу другого устройства или конструкции» или находящееся «под устройством или конструкцией». Поэтому иллюстративный термин «сверху» может включать обе ориентации «сверху» и «снизу». Устройство может также быть расположено и другим отличным способом (с поворотом на 90 градусов или в другой ориентации), и используемое здесь пространственно относительное описание поясняется соответствующим образом.

[44] Кроме того, следует отметить, что использование таких терминов, как «относящийся к первому этапу» и «относящийся ко второму этапу», для определения компонентов служит только для удобства проведения различий между соответствующими компонентами. Если не указано другое, указанные выше слова не имеют конкретного значения и, следовательно, не могут пониматься как ограничение объема защиты настоящего изобретения.

[45] Как показано на фиг. 1, в настоящем изобретении предоставлено высокоэффективное устройство генерирования оксиводорода для оказания медицинской помощи, в котором главный каркас в основном содержит корпус 20, верхнюю крышку 1 и нижнюю крышку 33. Корпус 20 состоит из передней и задней частей, нижняя крышка 33 закреплена на нижней части корпуса с образованием пространства для размещения электролизной ячейки, бака 23 подачи воды, верхней крышки 18 бака подачи воды и вторичного бака 26 воды. Верхняя крышка 1, прикрепленная к верхней части корпуса, снабжена частью для циркуляции распыляемого газа, подающей частью для подачи воды в бак подачи воды и панелью 4 управления для управления работой генератора водорода и кислорода на основе электролизации воды.

[46] Бак 23 подачи воды снабжен верхней крышкой 18 бака подачи воды, вмещающее пространство расположено внутри верхней крышки 18 бака подачи воды, и верхняя крышка 1 надета на внешнюю сторону верхней крышки 18 бака подачи воды и прикреплена к корпусу 20. Направляющая пластина 13 для газа, схемная плата 9, соединенная с панелью 4 управления, распылителем 12, крепежная пластина 11 для крепления схемной платы 9 и распылитель 12 расположены во вмещающем пространстве. Часть для циркуляции распыляемого газа состоит в основном из распылителя 12, расположенного в распылительной камере 10 на крепежной пластине 11, и распылительной крышки 3 на верхней крышке 1. Распыляемый газ выводится из распылительного отверстия 2, расположенного на верхней крышке 1. Наличие или отсутствие распыления зависит от фактических потребностей. Кнопка 5 питания на верхней крышке 1 выполнена с возможностью управления запуском панели 4 управления, а также работой всего устройства. Панель 4 управления способна управлять регулировкой производства газа во всем устройстве, управлять баком 23 подачи воды для подачи воды в электролизную ячейку согласно обратной связи элемента обнаружения уровня воды, управлять сбросом давления электролизной ячейки согласно обратной связи датчика 29 давления и управлять запуском распылителя 12 и так далее.

[47] Между верхней крышкой 1 и корпусом дополнительно расположен уплотняющий элемент 8 боковой пластины для прикрепления и уплотнения двух частей.

[48] Направляющая пластина 13 для газа (как показано на фиг. 4) снабжена первой направляющей канавкой 15 для газа и второй направляющей канавкой 14 для газа, выпускные/впускные отверстия для газа расположены на обоих концах направляющих канавок для газа, и конструкции направляющих канавок для газа равномерно распределены на направляющей пластине 13 для газа согласно положениям выпускных отверстий для газа. Верхняя часть направляющей канавки для газа уплотнена уплотняющей крышкой 16 направляющей канавки для газа с образованием направляющей камеры для газа, чтобы газ циркулировал в ней.

[49] Между верхней крышкой 18 бака подачи воды и направляющей пластиной 13 для газа расположена охлаждающая пластина 17 для охлаждения образующегося газа.

[50] Верхняя крышка 18 бака подачи воды снабжена множеством выпускных/впускных отверстий в соответствии с выпускными/впускными отверстиями для газа на направляющей пластине 12 для газа. Верхняя крышка 18 бака подачи воды дополнительно снабжена каналом 48 для впрыска воды, соединенным с отверстием 6 для впрыска воды, расположенным на верхней крышке 1, для подачи воды в бак 23 подачи воды. Отверстие 6 для впрыска воды дополнительно уплотнено уплотняющей крышкой 7 отверстия для впрыска воды. Кроме того, водопроводная труба под баком 23 подачи воды соединена со сливным отверстием 52 бака подачи воды для слива воды, хранящейся в баке 23 подачи воды. Для отслеживания уровня воды в баке 23 подачи воды можно также использовать наружный чувствительный элемент обнаружения уровня воды в баках для воды для отслеживания уровня воды.

[51] Как показано на фиг. 5 и 6, бак 23 подачи воды дополнительно снабжен находящимся внутри устройством для образования мелких воздушных пузырьков, например, аэрационным устройством, для полной промывки газа. Аналогичным образом, вторичный бак 26 воды также снабжен находящимся внутри устройством для образования мелких воздушных пузырьков. Вторичный бак 26 воды используется для вторичной очистки и фильтрации газа. Вторичный бак 26 воды установлен на одной стороне корпуса посредством основания 25 вторичного бака воды. Вторичный бак 26 воды дополнительно используется в качестве смотрового окна для наблюдения за состоянием промывки газа в нем.

[52] Как показано на фиг. 2, электролизная ячейка, предусмотренная в настоящем изобретении, представляет собой электролизную ячейку 27 с ребрами для отвода тепла, то есть ребра 37 для отвода тепла расположены вокруг электролизного бака 35. В частности, электролизная ячейка расположена на нижней крышке 33 в нижней части корпуса. Электролизная ячейка содержит электролизный бак 35, электролизный блок 36 и электролит, размещенный внутри электролизного бака 35. Верхняя крышка 38 электролизного бака 35 снабжена газоотводной трубой 28, датчиком 29 давления, отверстием 30 для вставки металлического зонда датчика уровня жидкости, предохранительным клапаном 32 для сброса давления и отверстием 39 для впрыска электролита, соединенным с насосом, при этом отверстие 39 для впрыска электролита подает жидкость через бак 23 подачи воды. Электролизная ячейка дополнительно снабжена сливным отверстием 51 ниже для отвода электролита. Электроды в электролизном блоке расположены в режиме последовательно-параллельного соединения, и в случае низкого входного напряжения потребление энергии является относительно низким, и использование является более безопасным. Для дополнительного закрепления электролизной ячейки, на нижней крышке 33 дополнительно расположена крепежная скоба 31, чтобы предотвращать перемещение электролизной ячейки.

[53] Как показано на фиг. 7, для электролизного блока, по сравнению с последовательным или параллельным соединением электродов, режим последовательно-параллельного соединения электродов (совместное использование одного отрицательного электрода) имеет более низкое входное напряжение блока и обеспечивает высокий выход газа и относительно низкое потребление энергии при безопасном напряжении (<36В). В нижеследующей таблице перечислены входное напряжение, входной ток и мощность в последовательно-параллельном режиме, предусмотренном в настоящем изобретении. Можно видеть, что при одинаковой выработке газа входное напряжение в последовательно-параллельном режиме ниже, чем входное напряжение в последовательном режиме, ток больше, и потребление энергии относительно ниже; и потребление энергии в последовательно-параллельном режиме ниже, чем потребление энергии в параллельном режиме.

Площадь одного электрода (см2) Количество камер Выработка газа (л/мин) Режим соединения электродов Входное напряжение (В) Входной ток (A) Мощность (Вт) 200 16 5 Последовательное соединение 43,9 32 1404,8 200 16 5 Параллельное соединение 3,4 503 1710,2 200 16 5 Последовательно-параллельное соединение 22,2 63 1398,6 200 16 3 Последовательное соединение 43,2 19 820,8 200 16 3 Параллельное соединение 3,2 301 963,2 200 16 3 Последовательно-параллельное соединение 21,6 38 820,8 200 16 2 Последовательное соединение 43,4 13 564,2 200 16 2 Параллельное соединение 3,1 200 620 200 16 2 Последовательно-параллельное соединение 22,1 25,5 563,6 200 16 1 Последовательное соединение 43,4 6,7 290,8 200 16 1 Параллельное соединение 3,1 101 313,1 200 16 1 Последовательно-параллельное соединение 22,3 13 289,9

[54] Теплоотводящие отверстия 22 для отвода тепла расположены по обе стороны от корпуса, и блок 24 вентиляторов расположен внутри корпуса в соответствии с теплоотводящим отверстием (как показано на фиг. 3). Блок 24 вентиляторов содержит вентилятор 41, крепежную скобу 40 для вентилятора и направляющую канавку 42 для направления ветра, расположенную на переднем конце вентилятора 41, при этом направляющая канавка 42 для направления ветра обращена к одной стороне электролизной ячейки и имеет постепенно расширяющееся отверстие, используемое для подачи большего количества воздуха для лучшего отвода тепла электролизной ячейки.

[55] Для обеспечения большей портативности нижний конец нижней крышки 33 снабжен роликами 34, и корпус дополнительно снабжен тяговым стержнем 21.

[56] Процесс использования высокоэффективного устройства генерирования оксиводорода для оказания медицинской помощи согласно настоящему изобретению заключается в следующем:

[57] Подготовка: открыть уплотняющую крышку 7 отверстия для впрыска воды, добавить надлежащее количество воды в устройство генерирования оксиводорода, включить питание, включить переключатель питания (расположенный в нижней части корпуса для питания устройства) на корпусе, а затем включить кнопку 5 питания на верхней крышке для запуска устройства.

[58] Оксиводород, образующийся в электролизной ячейке, выводится в первое выпускное отверстие 43 для газа направляющей пластины для газа через газоотводную трубу 28, и затем подается в первое впускное отверстие 44 для газа и поступает во второе впускное отверстие 49 для газа через первую направляющую канавку 15 для газа, и затем полностью контактирует с водой в баке 23 подачи воды через второе выпускное отверстие 50 для газа аэрационного устройства для осуществления первичной очистки и фильтрации. Отфильтрованный газ выводится через третье выпускное отверстие 45 для газа, поступает в четвертое впускное отверстие 53 для газа вторичного бака 26 воды из третьего впускного отверстия 46 для газа после прохождения через вторую направляющую канавку 14 для газа, затем поступает в аэрационное устройство вторичного бака 26 воды, полностью контактирует с водой во вторичном баке воды для очистки и фильтрации после прохождения через четвертое выпускное отверстие 54 для газа, выводится из пятого выпускного отверстия 55 для газа, затем поступает в противопожарный клапан через шестое выпускное отверстие 47 для газа, затем поступает в распылитель 12, и, наконец, выводится из распылительного отверстия 2.

[59] Когда устройство генерирования оксиводорода работает, металлический зонд 19 элемента обнаружения уровня воды отслеживает высоту электролита в электролизной ячейке в режиме реального времени. Когда высота электролита снижается до предварительно установленного порогового значения, бак 23 подачи воды запускается для подачи воды для обеспечения нормальной работы устройства.

[60] Оксиводород, образующийся при электролизе, осуществляемом электролизной ячейкой согласно настоящему изобретению, втекает в бак 23 подачи воды через газоотводную трубу 28 и первую направляющую канавку 15 для газа на направляющей пластине 13 для газа в верхней крышке 18 бака подачи воды для первичной очистки, и затем поступает во вторичный бак 26 воды после прохождения через вторую направляющую канавку 14 для газа на направляющей пластине 13 для газа для вторичной очистки. Очищенный газ может необязательно выводиться из части для циркуляции распыляемого газа через распылитель 12 или непосредственно выводиться для использования пользователями.

[61] Наконец, следует отметить, что приведенные выше варианты осуществления используются только для иллюстрации технических решений согласно настоящему изобретению, но не для их ограничения; хотя настоящее изобретение подробно описано со ссылкой на приведенные выше варианты осуществления, специалистам в данной области техники следует понимать, что технические решения, описанные в приведенных выше вариантах осуществления, все еще могут быть изменены, или некоторые или все из их технических признаков могут быть эквивалентно заменены; и эти изменения или замены не приводят к отклонению сущности соответствующих технических решений от объема технических решений вариантов осуществления согласно настоящему изобретению.

Изобретение может быть использовано в медицине. Устройство генерирования оксиводорода для оказания медицинской помощи содержит корпус, выполненный с возможностью размещения в нем электролизной ячейки, бака подачи воды и вторичного бака воды; верхнюю крышку, прикрепленную к верхней части корпуса и снабженную частью для циркуляции газа, подающей частью для подачи воды в бак подачи воды и панелью управления для управления работой генератора водорода и кислорода на основе электролиза воды; нижнюю крышку, прикрепленную к нижней части корпуса. Бак подачи воды снабжен верхней крышкой бака подачи воды. Вмещающее пространство расположено внутри верхней крышки бака подачи воды, верхняя крышка надета на внешнюю сторону верхней крышки бака подачи воды и прикреплена к корпусу. Воздухонаправляющая пластина, схемная плата, распылитель, крепежная пластина для крепления схемной платы расположены во вмещающем пространстве. Электролизная ячейка расположена на нижней крышке в нижней части корпуса и соединена с баком подачи воды над ней через трубопровод. Оксиводород, образующийся при электролизе, проходит через газоотводную трубу и воздухонаправляющую пластину в верхней крышке бака подачи воды и поступает в бак подачи воды для первичной очистки, затем поступает во вторичный бак воды через воздухонаправляющую пластину для вторичной очистки. Очищенный газ выводится из части для циркуляции газа. Также предложен способ генерирования оксиводорода. Группа изобретений позволяет получить оксиводород непосредственно для использования с высокой эффективностью, обеспечить управляемость потока, безопасность, портативность и мобильность. 2 н. и 8 з.п. ф-лы, 7 ил., 1 табл.

1. Устройство генерирования оксиводорода для оказания медицинской помощи, содержащее

корпус, выполненный с возможностью размещения в нем электролизной ячейки, бака подачи воды и вторичного бака воды;

верхнюю крышку, прикрепленную к верхней части корпуса и снабженную частью для циркуляции газа, подающей частью для подачи воды в бак подачи воды и панелью управления для управления работой генератора водорода и кислорода на основе электролиза воды;

нижнюю крышку, прикрепленную к нижней части корпуса;

при этом

бак подачи воды снабжен верхней крышкой бака подачи воды, вмещающее пространство расположено внутри верхней крышки бака подачи воды, верхняя крышка надета на внешнюю сторону верхней крышки бака подачи воды и прикреплена к корпусу, и воздухонаправляющая пластина, схемная плата, распылитель, крепежная пластина для крепления схемной платы расположены во вмещающем пространстве;

электролизная ячейка расположена на нижней крышке в нижней части корпуса и соединена с баком подачи воды над ней через трубопровод; оксиводород, образующийся при электролизе, осуществляемом электролизной ячейкой, проходит через газоотводную трубу и воздухонаправляющую пластину в верхней крышке бака подачи воды и поступает в бак подачи воды для первичной очистки, и затем поступает во вторичный бак воды через воздухонаправляющую пластину для вторичной очистки, и очищенный газ выводится из части для циркуляции газа.

2. Устройство по п. 1, отличающееся тем, что электролизная ячейка представляет собой электролизную ячейку с ребрами для отвода тепла и содержит электролизный бак, электролизный блок и электролит, размещенный внутри электролизного бака, и электроды в электролизном блоке расположены в режиме последовательно-параллельного соединения.

3. Устройство по п. 2, отличающееся тем, что электролизный бак снабжен газоотводной трубой, датчиком давления, отверстием для вставки металлического зонда датчика уровня жидкости, предохранительным клапаном и отверстием для впрыска воды, соединенным с насосом, при этом отверстие для впрыска воды соединено с баком подачи воды через трубопровод.

4. Устройство по п. 2, отличающееся тем, что ребра для отвода тепла расположены вокруг электролизного бака, теплоотводящие отверстия для отвода тепла расположены с обеих сторон корпуса и блок вентиляторов расположен внутри корпуса в соответствии с каждым теплоотводящим отверстием.

5. Устройство по п. 1, отличающееся тем, что две направляющие канавки для газа расположены на воздухонаправляющей пластине, выпускное отверстие для газа и впускное отверстие для газа расположены на обоих концах каждой направляющей канавки для газа и уплотняющая крышка направляющей канавки для газа расположена на каждой направляющей канавке для газа.

6. Устройство по п. 1, отличающееся тем, что каждый из бака подачи воды и вторичного бака воды дополнительно снабжен устройством для генерирования мелких пузырьков.

7. Устройство по п. 1, отличающееся тем, что вторичный бак воды установлен с одной стороны корпуса на основании вторичного бака воды, и вторичный бак воды дополнительно используется в качестве смотрового окна для наблюдения за состоянием промывки газа в нем.

8. Устройство по п. 1, отличающееся тем, что распылитель закреплен на крепежной пластине, и газ после вторичной промывки выводится из части для циркуляции газа после необязательного прохождения через распылитель.

9. Устройство по п. 4, отличающееся тем, что блок вентиляторов содержит вентилятор, крепежную скобу для вентилятора и направляющую канавку для направления ветра, расположенную на переднем конце вентилятора.

10. Способ генерирования оксиводорода для оказания медицинской помощи с использованием устройства по любому из пп. 1-9, отличающийся тем, что устройство запускается после добавления воды; оксиводород, образующийся в электролизной ячейке, выводится в направляющий канал для газа на воздухонаправляющей пластине через газоотводную трубу и поступает в бак подачи воды для первичной очистки и затем поступает во вторичный бак воды через направляющую пластину для газа для вторичной очистки, и очищенный газ непосредственно выводится из части для циркуляции газа или выводится после прохождения через распылитель.
