СПОСОБ И УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ДОСТОВЕРНОСТИ ФИКСАЦИИ ГЛОБАЛЬНОЙ НАВИГАЦИОННОЙ СПУТНИКОВОЙ СИСТЕМЫ Российский патент 2025 года по МПК H04W76/27 G01S19/14

Область техники

[1] Данная заявка является заявкой национальной фазы международной заявки PCT/CN2021/144061, поданной 31 декабря 2021, содержание которой полностью включено в настоящее описание.

[2] Настоящее изобретение относится к области технологий связи, а именно, к способу и устройству для обработки достоверности фиксации глобальной навигационной спутниковой системы (ГЛОНАСС).

Предпосылки создания изобретения

[3] Зафиксированное местоположение ГЛОНАСС, полученное терминальным устройством, имеет срок достоверности (актуальности), и достоверность фиксации местоположения ГЛОНАСС может сохраняться только в течение конечного периода времени. После истечения срока достоверности фиксация ГЛОНАСС терминального устройства устаревает. Терминальное устройство должно получить фиксацию ГЛОНАСС заново.

[4] Однако некоторые терминальные устройства Интернета вещей (internet of things, IoT) неспособны поддерживать одновременный прием сигнала глобальной навигационной спутниковой системы (ГЛОНАСС) и передачу и прием данных по стандарту долгосрочной эволюции (long term evolution, LTE).

[5] Определение достоверности данных ГЛОНАСС в описанном выше сценарии является актуальной проблемой, требующей решения.

Сущность изобретения

[6] В вариантах осуществления настоящего изобретения предложены способ, установка и устройство для обработки достоверности фиксации ГЛОНАСС, а также носитель данных, которые представляют решение для определения достоверности данных ГЛОНАСС. Предложенное техническое решение описано ниже.

[7] В соответствии с одним из аспектов вариантов осуществления настоящего изобретения предложен способ обработки достоверности фиксации ГЛОНАСС. Предложенный способ выполняют при помощи терминального устройства, при этом способ включает:

[8] задание целевого параметра отказа радиолинии (radio link failure, RLF) в случае, когда фиксация глобальной навигационной спутниковой системы (ГЛОНАСС) терминального устройства устарела.

[9] В соответствии с одним из аспектов вариантов осуществления настоящего изобретения предложен способ обработки достоверности фиксации ГЛОНАСС. Предложенный способ исполняют при помощи терминального устройства, при этом способ включает:

[10] передачу срока достоверности фиксации глобальной навигационной спутниковой системы (ГЛОНАСС) в сетевое устройство.

[11] В соответствии с третьим аспектом вариантов осуществления настоящего изобретения предложено терминальное устройство. Предложенное терминальное устройство включает процессор.

[12] Процессор сконфигурирован для выполнения способа согласно первому аспекту или второму аспекту.

Краткое описание чертежей

[13] Ниже будут кратко описаны чертежи, служащие для более детального рассмотрения технических решений в вариантах осуществления настоящего изобретения.

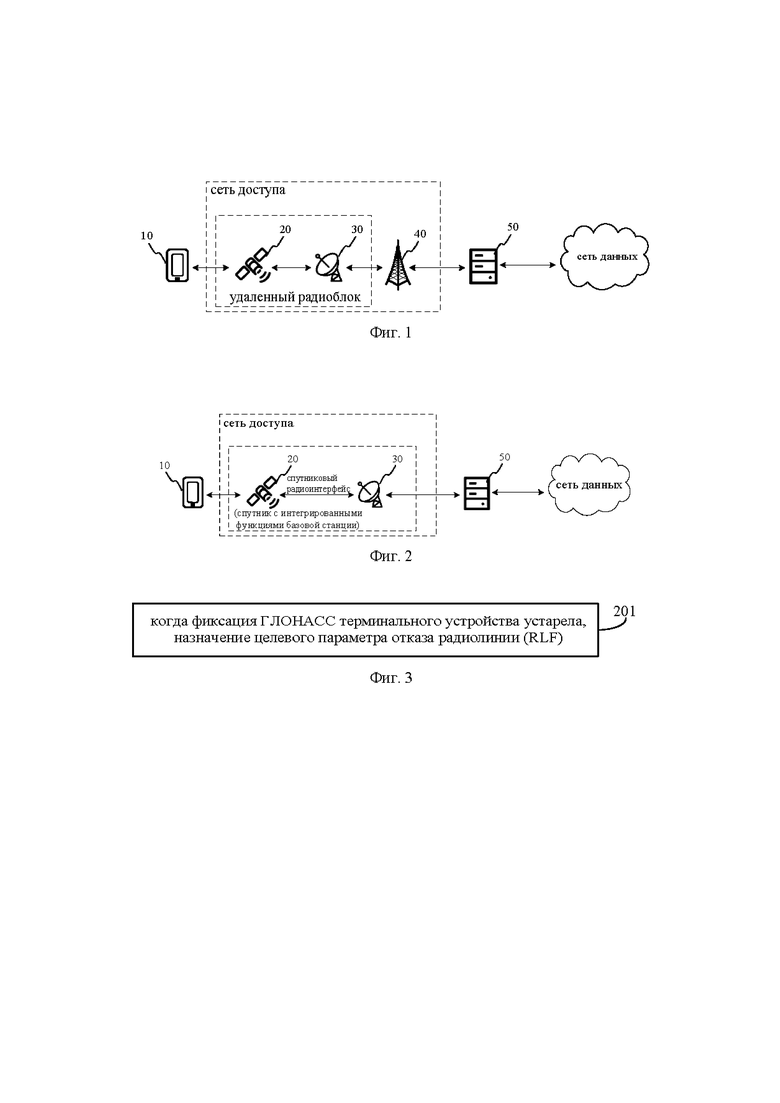

[14] Фиг.1 представляет собой блок-схему системы связи, предложенной в одном из осуществлений настоящего изобретения.

[15] Фиг.2 представляет собой блок-схему системы связи, предложенной в одном из осуществлений настоящего изобретения.

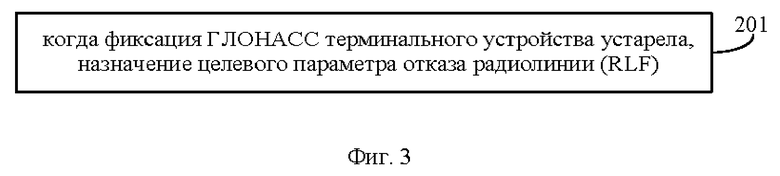

[16] Фиг.3 представляет блок-схему алгоритма для способа обработки достоверности фиксации ГЛОНАСС, предложенной в одном из осуществлений настоящего изобретения.

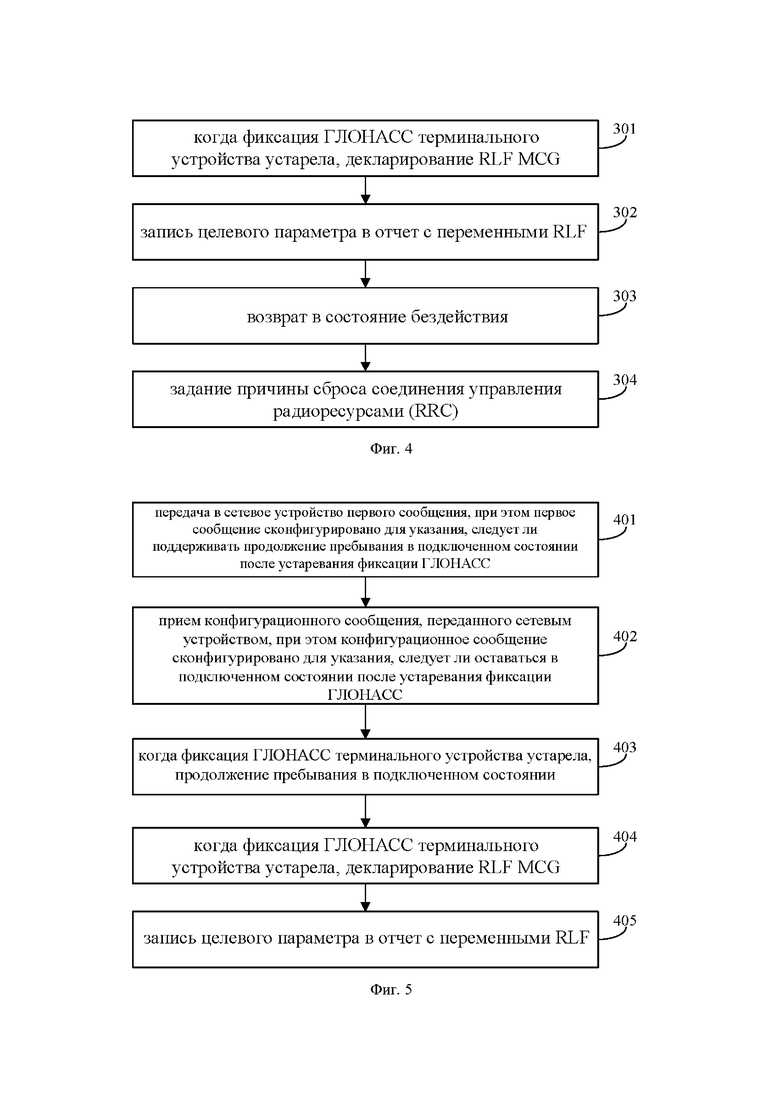

[17] Фиг.4 представляет собой блок-схему алгоритма для способа обработки достоверности фиксации ГЛОНАСС, предложенного в одном из осуществлений настоящего изобретения.

[18] Фиг.5 представляет собой блок-схему алгоритма для способа обработки достоверности фиксации ГЛОНАСС, предложенного в одном из осуществлений настоящего изобретения.

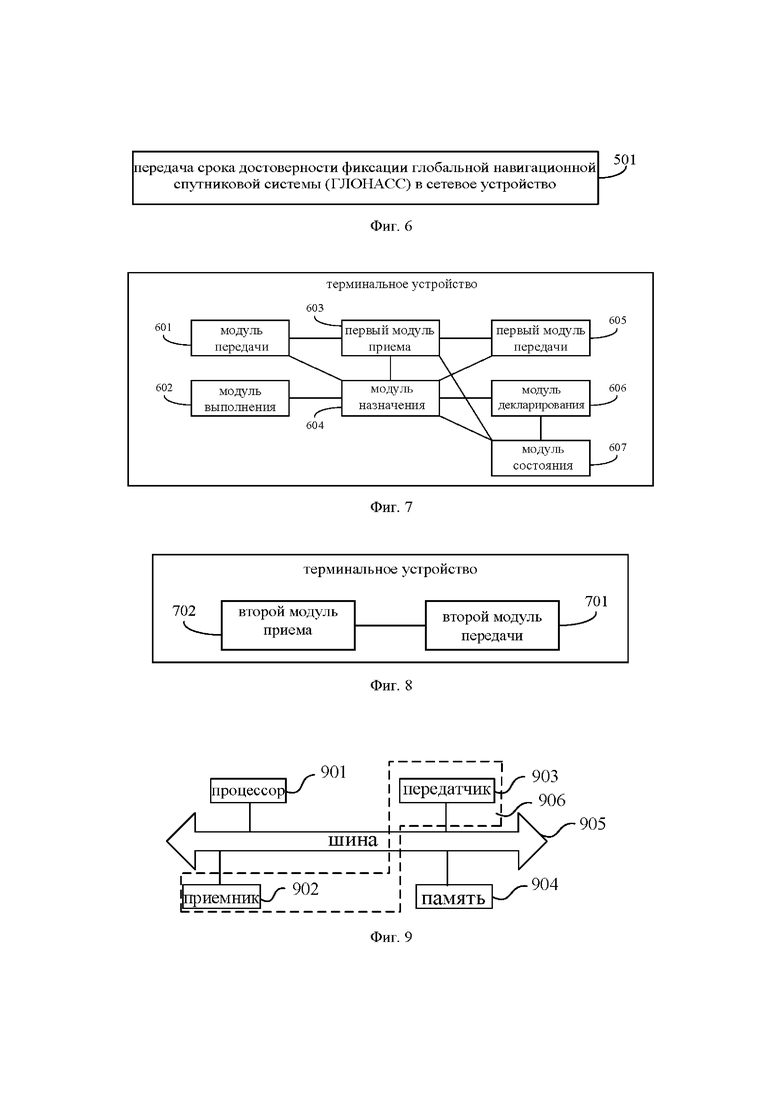

[19] Фиг.6 представляет собой блок-схему алгоритма для способа обработки достоверности фиксации ГЛОНАСС, предложенного в одном из осуществлений настоящего изобретения.

[20] Фиг.7 представляет собой блок-схему устройства для обработки достоверности фиксации ГЛОНАСС, предложенного в одном из осуществлений настоящего изобретения.

[21] Фиг.8 представляет собой блок-схему устройства для обработки достоверности фиксации ГЛОНАСС, предложенного в одном из осуществлений настоящего изобретения.

[22] Фиг.9 представляет собой структурную блок-схему устройства связи, предложенного в одном из осуществлений настоящего изобретения.

Подробное описание изобретения

[23] Для более подробного разъяснения целей, технических решений и преимуществ настоящего изобретения, ниже, на примерах сопроводительных чертежей, подробно описаны различные его реализации.

[24] Сетевая архитектура и сценарии обслуживания, проиллюстрированные в вариантах осуществления настоящего изобретения, призваны более подробно разъяснить технические решения, предложенные в настоящем изобретении, и не накладывают каких-либо ограничений на предложенные технические решения. Специалисты в данной области техники должны понимать, что технические решения, предложенные в вариантах осуществления настоящего изобретения, применимы для решения аналогичных технических задач, которые могут возникнуть с развитием системных архитектур и появлением новых сценариев обслуживания.

[25] Сначала будут приведены технические сведения, относящиеся к настоящему изобретению, а затем будут описаны предложенные технические решения.

[26] Технология неназемных сетей (Non-Terrestrial Network, NTN)

[27] Соответствующие стандартизирующие организации сегодня изучают технологию NTN, в которой в основном используют спутниковую связь для предоставления услуг связи наземным пользователям. По сравнению с наземными сетями сотовой связи спутниковая связь обладает множеством уникальных преимуществ. Во-первых, спутниковая связь не ограничена географической областью абонента. В качестве примера, обычная наземная связь неспособна покрывать такие области, как океаны, горы, пустыни и подобные им, где не могут быть установлены устройства связи или не может быть обеспечено покрытие связи из-за недостаточно плотной населенности. Спутниковая связь же позволяет покрывать обширные наземные области, при этом спутники двигаются по орбите вокруг Земли, и значит, теоретически, все уголки планеты могут быть покрыты спутниковой связью. Во-вторых, спутниковая связь имеет большую социальную значимость. Она позволяет покрывать, с меньшими затратами, удаленные горные области, бедные или неразвитые страны и регионы, благодаря чему люди в этих регионах могут пользоваться современной голосовой связью и технологиями мобильного интернета, что сокращает цифровой разрыв с развитыми регионами и ускоряет развитие. В-третьих, спутниковая связь обладает высокой дальностью, и стоимость связи значительно не увеличивается с увеличением расстояния связи. И наконец, спутниковая связь обладает высокой стабильностью и не подвержена влиянию природных катастроф.

[28] Спутники связи, в соответствии с высотой их орбит, классифицируют следующим образом: спутники низкой околоземной орбиты (low-earth orbit, LEO), спутники средней околоземной орбиты (medium-earth orbit, MEO), спутники геостационарной околоземной орбиты (geostationary earth orbit, GEO), спутники высокой эллиптической орбиты (elliptical orbit, HEO), и т.д. В настоящее время основные разработки сосредоточены на LEO- и GEO-спутниках.

[29] 1. LEO

[30] Диапазон высот спутников низкой околоземной орбиты составляет от 500 до 1500 км, и соответствующий орбитальный период - около 1,5-2 часов. Задержка распространения сигнала при односкачковой связи между абонентами как правило не превышает 20 мс.Максимальное время видимости спутника равно 20 минутам. Дальность распространения сигнала мала, потери в линии связи малы, и требования к мощности передачи абонентских терминальных устройств невысоки.

[31] 2. GEO

[32] Спутники геостационарной околоземной орбиты имеют орбитальную высоту равную 35786 км и период вращения вокруг земли, равный 24 часам. Задержка распространения сигнала при односкачковой связи между абонентами как правило составляет 250 мс.

[33] Для обеспечения покрытия спутниковой связи и повышения емкости системы спутниковой связи в целом в спутниках применяют многолучевую связь для наземного покрытия. Спутник может формировать десятки или даже сотни лучей, чтобы покрывать наземные области, при этом покрытие одного луча спутника может охватывать наземную область диаметром от десятков до сотен километров.

[34] В таблице 1 приведены высоты спутников, орбиты и спутниковое покрытие для типовой сети NTN.

Таблица 1

Платформа Диапазон высот Орбита Зона, охватываемая лучом

LEO-спутник 300 - 1500 км Круговая вокруг Земли 100 - 1000 км

MEO-спутник 7000 - 25000 км 100 - 1000 км

GEO-спутник 35786 км Соответствующая станция удерживает фиксированное положение по высоте и азимуту относительно заданной точке земной поверхности 200 - 3500 км

Платформа UAS (включая HAPS) 8-50 км (20 км для HAPS) 5 - 200 км

HEO-спутник 400 - 50000 км Эллиптическая вокруг Земли 200 - 3500 км

[35] Время приема-передачи сигнала (round trip time, RTT) от терминального устройства до устройства доступа к сети состоит из двух частей: одна часть - RTT линии вязи от терминального устройства до спутника, которая является специфичной для абонентского оборудования (user equipment, UE) частью временной синхронизации (time alignment, TA), а вторая часть - RTT линии связи от спутника до устройства доступа к сети, которая является частью общей временной синхронизации (TA). Часть общей TA может компенсироваться устройством доступа к сети, при этом ее другая часть может компенсироваться терминальным устройством. Часть, компенсируемая терминальным устройством, передается в терминальное устройство при помощи системного сообщения.

[36] В дополнение к широковещательной передаче ТА, которая должна быть скомпенсирована терминальным устройством, сетевое устройство также широковещательно передает эфемеридную информацию спутника, чтобы помочь терминальному устройству получить местоположение спутника и вычислить RTT от терминального устройства до спутника. Из-за перемещения спутника общая ТА, и эфемеридная информация меняются, поэтому эфемеридная информация и общая ТА, широковещательно переданные в системном сообщении, имеют срок достоверности, который называют сроком достоверности синхронизации восходящей линии связи (uplink, UL). Эфемеридная информация и общая ТА, имеют одинаковый срок достоверности синхронизации восходящей линии связи. Значение срока достоверности синхронизации восходящей линии связи широковещательно передается сетевым устройством в терминальное устройство при помощи блока системной информации (System Information Block, SIB).

[37] Терминальное устройство запускает таймер достоверности синхронизации восходящей линии связи, используя опорное время (время начала действия), соответствующее эфемеридной информации и общей ТА, в широковещательном сообщении.

[38] Опорное время может быть указано тремя методами:

[39] 1. Явное указание в системном сообщении: номер системного кадра (system frame number, SFN) и номер подкадра явным образом широковещательно передают в системном сообщении, указывая опорное время.

[40] 2. Неявное указание в системном сообщении: в качестве опорного времени используют конечное положение окна системной информации (system information, SI), содержащей эфемеридную информацию и информацию об общей TA.

[41] 3. Указание при помощи специальной сигнализации: Для указания опорного времени сетевое устройство передает номер SFN и номер подкадра в терминальное устройство при помощи специальной сигнализации.

[42] Терминальные устройства IOT включают по меньшей мере одно из следующего: абонентское оборудование с уменьшенной полосой пропускания низкой сложности (Bandwidth Reduction and Low complexity UE, BL UE), UE в режиме расширения покрытия (Coverage enhancement, CE), узкополосное UE для интернета вещей (Narrow Band Internet of Things UE, NB-IOT UE).

[43] Варианты осуществления настоящего изобретения могут применяться в системе NTN, показанной на фиг.1 и фиг.2.

[44] Обратимся к фиг.1, где показана блок-схема системы NTN, и где спутником связи является спутник с прозрачной ретрансляцией данных. В соответствии с фиг.1 система NTN включает: терминальное устройство 10, спутник 20, шлюз 30 NTN, устройство 40 доступа к сети и устройство 50 базовой сети.

[45] Связь между терминальным устройством 10 и устройством 40 доступа к сети может осуществляться по радиоинтерфейсу (например, интерфейсу Uu). В архитектуре, показанной на фиг.1, устройство 40 доступа к сети может располагаться на земле, при этом связь по восходящей линии связи и нисходящей линии связи между терминальным устройством 10 и устройством 40 доступа к сети может ретранслироваться через спутник 20 и шлюз 30 NTN (как правило, размещаемый на земле). Рассмотрим в качестве примера передачу в восходящей линии связи: терминальное устройство 10 передает сигнал восходящей линии связи на спутник 20, спутник 20 пересылает сигнал восходящей линии связи на шлюз 30 NTN, и затем шлюз 30 NTN перенаправляет сигнал восходящей линии связи в устройство 40 доступа к сети, которое передает сигнал восходящей линии связи в устройство 50 базовой сети. Рассмотрим в качестве примера передачу в нисходящей линии связи: сигнал нисходящей линии связи из устройства 50 базовой сети передают в устройство 40 доступа к сети, устройство 40 доступа к сети передает сигнал нисходящей линии связи в шлюз 30 NTN, шлюз 30 NTN перенаправляет сигнал нисходящей линии связи на спутник 20, и затем спутник 20 перенаправляет сигнал нисходящей линии связи в терминальное устройство 10.

[46] В системе NTN спутник 20 выполняет функции преобразования частот и усиления сигнала, при этом спутник 20 не демодулирует сигнал устройства 40 доступа к сети, то есть, спутник 20 аналогичен повторителю.

[47] Обратимся к фиг.2, где показана блок-схема другой системы NTN, где спутником связи в системе NTN является спутник с регенерацией сигнала. В соответствии с иллюстрацией фиг.2 система NTN включает: терминальное устройство 10, спутник 20, шлюз 30 NTN и устройство 50 базовой сети.

[48] В архитектуре, показанной на фиг.2 функции устройства 40 доступа к сети интегрированы в спутник 20, то есть, спутник 20 выполняет функции устройства 40 доступа к сети. Связь между терминальным устройством 10 и спутником 20 может осуществляться по радиоинтерфейсу (например, интерфейсу Uu). Спутник 20 и шлюз 30 NTN (как правило, расположенный на земле) могут осуществлять связь по спутниковому радиоинтерфейсу (satellite radio interface, SRI). В такой системе NTN спутник принимает сигнал, демодулирует и декодирует его, затем вновь кодирует и модулирует, и передает регенерированный сигнал в полосе частот спутника.

[49] В архитектуре, показанной на фиг.2, если в качестве примера взять передачу в восходящей линии связи: терминальное устройство 10 передает сигнал восходящей линии связи на спутник 20, а спутник 20 пересылает сигнал восходящей линии связи на шлюз 30 NTN, и затем шлюз 30 NTN в устройство 50 базовой сети. Если в качестве примера взять передачу в нисходящей линии связи: сигнал нисходящей линии связи из устройства 50 базовой сети передают в шлюз 30 NTN, шлюз 30 NTN перенаправляет сигнал нисходящей линии связи на спутник 20, и затем спутник 20 перенаправляет сигнал нисходящей линии связи в терминальное устройство 10.

[50] В описанных выше архитектурах, показанный на фиг.1 и 2, устройство 40 доступа к сети является устройством для предоставления услуг беспроводной связи терминальному устройству 10. Между устройством 40 сети доступа и терминальным устройством 10 может быть установлено соединение для осуществления связи по этому соединению, что включает обмен сигналами и данными. Может присутствовать несколько устройств 40 сети доступа, при этом два смежных устройства 40 доступа к сети могут также осуществлять проводную или беспроводную связь друг с другом. Терминальное устройство 10 может переключаться между различными устройствами 40 доступа к сети, то есть, устанавливать соединения с различными устройствами 40 доступа к сети.

[51] Если взять в качестве примера сеть сотовой связи, то устройством 40 доступа к сети в сети сотовой связи может быть базовая станция. Базовая станция - это устройство, которое развертывают в сети доступа для предоставления функций беспроводной связи терминальному устройству 10. Базовая станция может иметь различную форму: макро базовые станции, микро базовые станции, ретрансляционные станции, дочки доступа, и т.п.В системах, где применяются различные технологии радиодоступа, наименование устройств с функциями базовой станции может быть различным, например, в системе 5G Нового радио (New Radio, NR) их называют gNodeB или gNB. С развитием технологий связи наименование «базовая станция» также может измениться. Для простоты в вариантах осуществления настоящего изобретения описанные выше устройства, которые представляют функции беспроводной связи терминальному устройству 10, обобщенно называют базовыми станциями или устройствами доступа к сети.

[52] При этом терминальное устройство 10, используемое в вариантах осуществления настоящего изобретения, может включать различные портативные устройства, устройства, устанавливаемые на транспортных средствах, носимые устройства, вычислительные устройства или другие устройства обработки данных, связанные с беспроводными модемами, а также различные типы абонентского оборудования (UE), мобильных станций (mobile stations, MS), терминальных устройств и тому подобное. Для простоты описания в вариантах осуществления настоящего изобретения такие устройства обобщенно называют терминальными устройствами. В вариантах осуществления настоящего изобретения иногда вместо «терминального устройства» используют термин «абонентское оборудование, UE». В вариантах осуществления настоящего изобретения «сетевое устройство» может быть устройством доступа к сети (например, базовой станцией) или спутником.

[53] При этом, если взять в качестве примера систему NTN 5G, система NTN может включать множеств спутников 20. Каждый спутник 20 может обеспечивать покрытие заданной наземной области и предоставлять услуги беспроводной связи терминальному устройству 10 в этой области. При этом спутник 20 может двигаться по орбите вокруг земли, и за счет размещения множества спутников 20 может обеспечиваться покрытие связью различных областей земной поверхности.

[54] При этом в вариантах осуществления настоящего изобретения термины «система» и «сеть» часто используют взаимозаменяемо, однако специалисты в данной области техники должны понимать их значения. Техническое решение, описанное в вариантах осуществления настоящего изобретения, может применяться в системе долгосрочной эволюции (long term evolution, LTE), системе 5G, и на следующих ступенях эволюции систем 5G NR, или в других системах связи, без ограничения настоящего изобретения в этом отношении.

[55] В качестве примера, в одном из вариантов осуществления настоящего изобретения предложен способ обработки для терминального устройства после устаревания фиксации ГЛОНАСС.

[56] Рассмотрим фиг.3, которая представляет собой блок-схему алгоритма для способа обработки достоверности фиксации ГЛОНАСС, предложенного в одном из примеров осуществления настоящего изобретения. Данный вариант осуществления настоящего изобретения описан на примере способа, применяемого в терминальном устройстве системы связи, показанной на фиг.1 или 2. Способ может включать описанные ниже шаги.

[57] Шаг 201: в случае, когда фиксация ГЛОНАСС терминального устройства устарела, задание целевого параметра отказа радиолинии (RLF).

[58] В одном из осуществлений, перед шагом 201 терминальное устройство может получать фиксацию местоположения ГЛОНАСС, при этом фиксация местоположения ГЛОНАСС может иметь срок достоверности. Когда срок достоверности фиксации местоположения ГЛОНАСС заканчивается, определяют, что фиксация ГЛОНАСС устарела. Устаревание фиксации ГЛОНАСС означает, что для фиксации местоположения ГЛОНАСС истек срок достоверности фиксации ГЛОНАСС.

[59] Нужно понимать, что срок достоверности фиксации местоположения ГЛОНАСС может быть заранее сконфигурирован в системе ГЛОНАСС или быть задан в протоколе, без ограничения настоящего изобретения в этом отношении. В качестве примера, терминальное устройство может получать срок достоверности фиксации ГЛОНАСС от модуля глобальной системы позиционирования (GPS) терминального устройства.

[60] После устаревания фиксации ГЛОНАСС терминальное устройство определяет RLF, исполняет процедуру обработки RLF и записывает соответствующий параметр (целевой параметр) RLF, соответствующий устареванию фиксации ГЛОНАСС.

[61] В одном из осуществлений, когда фиксация ГЛОНАСС терминального устройства устарела, терминальное устройство может выполнять по меньшей мере одно из следующего: декларирование RLF главной группы сот (master cell group, MCG) или запись целевого параметра в отчет о переменных RLF (VarRLF-Report).

[62] Целевой параметр в отчете о переменных RLF включает тип отказа соединения и/или причину RLF. В одном из осуществлений, терминальное устройство может задавать тип отказа соединения как «RLF» и/или задавать причину RLF как «устаревание фиксации ГЛОНАСС».

[63] В одном из осуществлений, после устаревания фиксации ГЛОНАСС терминального устройства, терминальное устройство должно заново получить фиксацию местоположения ГЛОНАСС.Для этого случая, поскольку некоторые терминальные устройства не поддерживают одновременный прием ГЛОНАСС и передачу/прием LTE, в вариантах осуществления настоящего изобретения предложен способ, в котором, после устаревания фиксации ГЛОНАСС терминальное устройство декларирует RLF и прекращает передачу восходящей линии связи и прием нисходящей линии связи до тех пор, пока не получит новую фиксацию местоположения ГЛОНАСС.

[64] Итак, техническое решение, предложенное в вариантах осуществления настоящего изобретения, является решением для ситуации устаревания фиксации ГЛОНАСС.После устаревания фиксации ГЛОНАСС используют RLF для записи соответствующей информации, что позволяет улучшить механизм обработки данных, связанный с достоверностью фиксации ГЛОНАСС.

[65] В одном из осуществлений, после устаревания фиксации ГЛОНАСС терминальное устройство может возвращаться в состояние бездействия.

[66] Рассмотрим фиг.4, которая представляет собой блок-схему алгоритма для способа обработки достоверности фиксации ГЛОНАСС, предложенного в одном из примеров осуществления настоящего изобретения. Данный вариант осуществления настоящего изобретения описан на примере способа, применяемого в терминальном устройстве системы связи, показанной на фиг.1 или 2. Способ может включать описанные ниже шаги.

[67] Шаг 301: декларируют RLF MCG, если фиксация ГЛОНАСС терминального устройства устарела.

[68] В одном из осуществлений, после устаревания фиксации ГЛОНАСС терминального устройства, терминальное устройство декларирует RLF MCG для инициирования процедуры обработки RLF MCG.

[69] Шаг 302: целевой параметр записывают в отчет о переменных RLF.

[70] В одном из осуществлений, терминальное устройство записывает информацию, относящуюся к RLF, в отчет о переменных RLF (VarRLF-Report), например, задает тип отказа соединения как «RLF» в отчете о переменных RLF; и задает причину RLF как «устаревание фиксации ГЛОНАСС» в отчете о переменных RLF.

[71] Шаг 303: возвращение в состояние бездействия.

[72] Когда безопасность слоя доступа (access stratum, AS) активирована или не активирована, терминальное устройство выполняет процедуру выхода из подключенного состояния и возвращается из подключенного состояния в состояние бездействия.

[73] То есть, если безопасность слоя доступа терминального устройства не активирована, терминальное устройство возвращается в состояние бездействия; или, если безопасность слоя доступа активирована, терминальное устройство возвращается в состояние бездействия.

[74] Шаг 304: задают причину сброса соединения управления радиоресурсами (RRC).

[75] Терминальное устройство задает причину сброса как «другое», «устаревание фиксации ГЛОНАСС» или «отказ RRC- соединения». То есть, причину сброса RRC-соединения задают как «другое»; или причину сброса RRC-соединения задают как «устаревание фиксации ГЛОНАСС»; или причину сброса RRC-соединения задают как «отказ RRC-соединения»

[76] В одном из осуществлений, последовательность шагов 301, 302, 303 и 304 может быть произвольной. То есть, после устаревания фиксации ГЛОНАСС терминальное устройство может сначала декларировать RLF и затем возвращаться в состояние бездействия; или после устаревания фиксации ГЛОНАСС терминальное устройство может возвращаться в состояние бездействия и затем декларировать RLF. Настоящее изобретение в данном отношении не ограничено.

[77] В качестве примера, после устаревания фиксации ГЛОНАСС терминальное устройство может декларировать RLF и задавать целевой параметр RLF; и возвращаться в состояние бездействия. Альтернативно, после устаревания фиксации ГЛОНАСС терминальное устройство может возвращаться в состояние бездействия; и декларировать RLF, и задавать целевой параметр RLF.

[78] Нужно понимать, что описанные выше шаги после устаревания фиксации ГЛОНАСС могут выполняться по отдельности, или могут выполняться в сочетании с другими шагами, при этом последовательность выполнения шагов может корректироваться необходимым образом.

[79] Итак, в техническом решении, предложенном в данном варианте осуществления настоящего изобретения, после устаревания фиксации ГЛОНАСС декларируют RLF и записывают соответствующую информацию, обеспечивают возвращение терминального устройства из подключенного состояния в состояние бездействия, и причиной сброса RRC-соединения задают «устаревание фиксации ГЛОНАСС», что позволяет усовершенствовать механизм обработки данных, связанный с достоверностью фиксации ГЛОНАСС.

[80] В одном из осуществлений, после устаревания фиксации ГЛОНАСС терминальное устройство остается в подключенном состоянии.

[81] Рассмотрим фиг.5, которая представляет собой блок-схему алгоритма для способа обработки достоверности фиксации ГЛОНАСС, предложенного в одном из примеров осуществления настоящего изобретения. Данный вариант осуществления настоящего изобретения описан на примере способа, применяемого в терминальном устройстве системы связи, показанной на фиг.1 или 2. Способ может включать описанные ниже шаги.

[82] Шаг 401: в сетевое устройство передают первое сообщение, при этом первое сообщение сконфигурировано для указания, следует ли поддерживать пребывание в подключенном состоянии после устаревания фиксации ГЛОНАСС.

[83] В одном из осуществлений, первое сообщение может быть сконфигурировано для указания на то, что терминальное устройство поддерживает пребывание в подключенном состоянии, когда фиксация ГЛОНАСС устарела, или первое сообщение может быть сконфигурировано для указания на то, что терминальное устройство не поддерживает пребывание в подключенном состоянии, когда фиксация ГЛОНАСС устарела.

[84] В одном из осуществлений, терминальное устройство может передавать отчет о своей способности оставаться в подключенном состоянии после устаревания фиксации ГЛОНАСС.

[85] В одном из осуществлений, упомянутым сетевым устройством может быть устройство доступа к сети.

[86] Шаг 402: принимают конфигурационное сообщение, переданное сетевым устройством, при этом конфигурационное сообщение сконфигурировано для указания, следует ли оставаться в подключенном состоянии после устаревания фиксации ГЛОНАСС.

[87] В одном из осуществлений, конфигурационное сообщение может быть сконфигурировано для конфигурирования терминального устройства для возвращения в состояние бездействия IDLE («бездействие»), когда фиксация ГЛОНАСС устарела, или конфигурационное сообщение может быть сконфигурировано для конфигурирования терминального устройства для продолжения пребывания в подключенном, когда фиксация ГЛОНАСС устарела.

[88] В одном из осуществлений, сетевое устройство может конфигурировать терминальное устройство для возвращения в состояние бездействия или для продолжения пребывания в подключенном состоянии после устаревания фиксации ГЛОНАСС.

[89] В одном из осуществлений, если терминальное устройство поддерживает пребывание в подключенном состоянии после устаревания фиксации ГЛОНАСС, сетевое устройство конфигурирует терминальное устройство для продолжения пребывания в подключенном, когда фиксация ГЛОНАСС устарела, или сетевое устройство конфигурирует терминальное устройство для возвращения в состояние бездействия, когда фиксация ГЛОНАСС устарела. Если терминальное устройство не поддерживает пребывание в подключенном состоянии после устаревания фиксации ГЛОНАСС, сетевое устройство конфигурирует терминальное устройство для возвращения в состояние бездействия, когда фиксация ГЛОНАСС устарела.

[90] Если сетевое устройство конфигурирует терминальное устройство для пребывания в подключенном состоянии после устаревания фиксации ГЛОНАСС, выполняют шаги 403-405. Если сетевое устройство конфигурирует терминальное устройство для возвращения в состояние бездействия после устаревания фиксации ГЛОНАСС, выполняют шаги 301-304.

[91] Шаг 403: если фиксация ГЛОНАСС терминального устройства устарела, пребывание в подключенном состоянии.

[92] Если сетевое устройство конфигурирует терминальное устройство для пребывания в подключенном состоянии, когда фиксация ГЛОНАСС устарела, терминальное устройство остается в подключенном состоянии.

[93] Шаг 404: декларируют RLF MCG, если фиксация ГЛОНАСС терминального устройства устарела.

[94] В одном из осуществлений, после устаревания фиксации ГЛОНАСС терминального устройства, терминальное устройство декларирует RLF MCG для инициирования процедуры обработки RLF MCG.

[95] Шаг 405: целевой параметр записывают в отчет о переменных RLF.

[96] В одном из осуществлений, терминальное устройство записывает информацию, относящуюся к RLF, в отчет о переменных RLF (VarRLF-Report), например, задает тип отказа соединения как «RLF» в отчете о переменных RLF; и задает причину RLF как «устаревание фиксации ГЛОНАСС» в отчете о переменных RLF.

[97] В одном из осуществлений, последовательность декларирования RLF и пребывания в подключенном состоянии может быть произвольной. То есть, после устаревания фиксации ГЛОНАСС терминальное устройство может сначала декларировать RLF и затем оставаться в подключенном состоянии; или после устаревания фиксации ГЛОНАСС терминальное устройство может оставаться в подключенном состоянии и затем декларировать RLF. Настоящее изобретение в данном отношении не ограничено.

[98] В одном из осуществлений, после устаревания фиксации ГЛОНАСС терминальное устройство может декларировать RLF и задавать целевой параметр RLF; и оставаться в подключенном состоянии. Альтернативно, после устаревания фиксации ГЛОНАСС терминальное устройство может оставаться в подключенном состоянии; и декларировать RLF, и задавать целевой параметр RLF.

[99] Нужно понимать, что описанные выше шаги после устаревания фиксации ГЛОНАСС могут выполняться по отдельности, или могут выполняться в сочетании с другими шагами, при этом последовательность выполнения шагов может корректироваться необходимым образом.

[100] Итак, в техническом решении, предложенном в данном варианте осуществления настоящего изобретения, терминальное устройство может передавать отчет в сетевое устройство о том, поддерживает ли оно пребывание в подключенном состоянии после устаревания фиксации ГЛОНАСС, и когда терминальное устройство поддерживает пребывание в подключенном состоянии, и сетевое устройство инструктирует терминальное устройство оставаться в подключенном состоянии, то после устаревания фиксации ГЛОНАСС терминальное устройство может оставаться в подключенном состоянии, декларировать RLF и записывать соответствующую информацию, что позволяет усовершенствовать механизм обработки данных, связанный с достоверностью фиксации ГЛОНАСС.

[101] В одном из осуществлений, после устаревания фиксации ГЛОНАСС терминальное устройство может декларировать RLF и переключать состояние, или сохранять состояние. Затем, если фиксация ГЛОНАСС устарела и терминальное устройство не получает новейшую фиксацию местоположения ГЛОНАСС, терминальному устройству запрещают выполнять передачу восходящей линии связи. То есть, если фиксация ГЛОНАСС терминального устройства устарела, терминальному устройству запрещают выполнять передачи восходящей линии связи.

[102] В одном из осуществлений, терминальное устройство также не выполняет прием нисходящей линии связи, то есть, терминальное устройство более не выполняет мониторинг физического канала управления нисходящей линии связи (physical downlink control channel, PDCCH) и более не выполняет прием нисходящей линии связи. То есть, когда фиксация ГЛОНАСС терминального устройства устарела, терминальное устройство не выполняет мониторинг PDCCH; или, когда фиксация ГЛОНАСС терминального устройства устарела, не выполняют прием нисходящей линии связи.

[103] В этом случае в данном варианте осуществления настоящего изобретения предложено два описанных ниже способа обработки.

[104] Способ 1: терминальное устройство может выполнять дальнейшую обработку в соответствии с рассинхронизацией восходящей линии связи.

[105] Способ 2: сетевое устройство может конфигурировать временное окно для терминального устройства, терминальное устройство получает новую фиксацию местоположения ГЛОНАСС внутри этого временного окна, не выполняет передач по восходящей линии связи и приема по нисходящей линии связи внутри этого временного окна.

[106] В случае описанного выше способа 1 терминальное устройство запрещает передачу восходящей линии связи до получения новейшей фиксации местоположения ГЛОНАСС. В одном из осуществлений, терминальное устройство более не выполняет мониторинг PDCCH и более не выполняет прием нисходящей линии связи.

[107] В случае невыполнения передач восходящей линии связи, в данном варианте осуществления настоящего изобретения предложены три описанных ниже режима обработки.

[108] Режим 1) на уровне управления доступом к среде передачи (media access control, MAC) терминального устройства учитывают, что таймер временной синхронизации истек. Действия уровня MAC обрабатывают согласно процедуре после истечения таймера временной синхронизации. Таким образом, терминальное устройство не будет инициировать произвольной доступ, пока оно не получит новейшую фиксацию местоположения ГЛОНАСС.

[109] То есть, терминальное устройство включает уровень MAC. Когда фиксация ГЛОНАСС терминального устройства устарела, уровень MAC определяет, что таймер временной синхронизации истек; и выполняет процедуру обработки для истечения таймера временного выравнивания. Когда фиксация ГЛОНАСС терминального устройства устарела, терминальному устройству запрещают инициировать произвольный доступ.

[110] Истечение таймера временной синхронизации включает учет того, что все таймеры временной синхронизации, включая истечение соответствующих таймеров временной синхронизации основной группы опережения синхронизации (primary timing advance group, pTAG) и вторичной группы опережения синхронизации (secondary timing advance group, sTAG), или учет того, что таймер временной синхронизации группы pTAG истек.

[111] То есть, уровень MAC определяет, что оба таймера временной синхронизации групп pTAG и sTAG истекли; или определяет, что таймер временной синхронизации группы pTAG истек.

[112] Режим 2) терминальное устройство включает уровень MAC и физический уровень (PHY). Уровни MAC/PHY терминального устройства временно запрещают любые передачи восходящей линии связи.

[113] То есть, когда фиксация ГЛОНАСС терминального устройства устарела, уровень MAC или PHY запрещает передачи восходящей линии связи.

[114] Режим 3) терминальное устройство включает уровень RRC и уровень MAC. Действия на уровне RRC и на уровне MAC соответствующим образом описаны ниже.

[115] Уровень RRC:

[116] После устаревания фиксации ГЛОНАСС уровень RRC выполняет по меньшей мере одно из описанных ниже действий 1)-3).

[117] Действие 1): Уровень RRC сбрасывает или деактивирует физический канал управления восходящей линии связи (physical uplink control channel (PUCCH) / короткий PUCCH (short PUCCH, SPUCCH) всех обслуживающих сот.

[118] То есть, когда фиксация ГЛОНАСС терминального устройства устарела, уровень RRC сбрасывает или деактивирует PUCCH и/или SPUCCH обслуживающей соты.

[119] Действие 2): уровень RRC сбрасывает или деактивирует полупостоянное планирование (semi-persistent scheduling, SPS) всех обслуживающих сот.

[120] То есть, когда фиксация ГЛОНАСС терминального устройства устарела, уровень RRC сбрасывает или деактивирует SPS обслуживающей соты.

[121] Действие 3): для терминального устройства NB-IOT, уровень RRC сбрасывает или деактивирует все выделенные ресурсы запроса планирования (scheduling request, SR).

[122] То есть, когда фиксация ГЛОНАСС терминального устройства устарела и терминальное устройство является устройством NB-IOT, уровень RRC сбрасывает или деактивирует выделенные ресурсы SR.

[123] После получения новейшей фиксации местоположения ГЛОНАСС уровень RRC выполняет по меньшей мере одно из описанных ниже действий 4)-6).

[124] Действие 4): уровень RRC восстанавливает PUCCH/SPUCCH всех деактивированных обслуживающих сот.

[125] В одном из осуществлений, когда фиксация ГЛОНАСС устарела, уровень RRC сбрасывает или деактивирует PUCCH и/или SPUCCH обслуживающей соты. Затем, когда фиксация местоположения ГЛОНАСС получена, уровень RRC восстанавливает PUCCH или SPUCCH деактивированной обслуживающей соты.

[126] Действие 5): уровень RRC восстанавливает SPS всех деактивированных обслуживающих сот.

[127] В одном из осуществлений, когда фиксация ГЛОНАСС терминального устройства устарела, уровень RRC сбрасывает или деактивирует SPS обслуживающей соты. Затем, когда фиксация местоположения ГЛОНАСС получена, уровень RRC восстанавливает SPS деактивированной обслуживающей соты.

[128] Действие 6): для терминального устройства NB-IOT, уровень RRC восстанавливает все деактивированные выделенные ресурсы запроса планирования (SR).

[129] В одном из осуществлений, когда фиксация ГЛОНАСС терминального устройства устарела и терминальное устройство является устройством NB-IOT, уровень RRC сбрасывает или деактивирует выделенные ресурсы SR. В качестве примера, когда фиксация местоположения ГЛОНАСС получена, и терминальное устройство является устройством NB-IOT, уровень RRC восстанавливает все деактивированные выделенные ресурсы SR.

[130] Уровень MAC:

[131] После устаревания фиксации ГЛОНАСС уровень MAC выполняет по меньшей мере одно из описанных ниже действий 7)-12).

[132] Действие 7): Уровень MAC очищает буфер гибридных автоматических запросов на повторную передачу (hybrid automatic repeat request, HARQ) всех обслуживающих сот.

[133] То есть, когда фиксация ГЛОНАСС терминального устройства устарела, уровень MAC очищает буфер HARQ обслуживающей соты.

[134] Действие 8): Уровень MAC уведомляет уровень RRC о сбросе/деактивации ресурса PUCCH всех обслуживающих сот.

[135] То есть, когда фиксация ГЛОНАСС терминального устройства устарела, уровень MAC уведомляет уровень RRC сбросе или деактивации ресурса PUCCH обслуживающей соты.

[136] Действие 9): Уровень MAC уведомляет уровень RRC о сбросе/деактивации ресурса зондирующего опорного сигнала (sounding reference signal, SRS) всех обслуживающих сот.

[137] То есть, когда фиксация ГЛОНАСС терминального устройства устарела, уровень MAC уведомляет уровень RRC сбросе или деактивации ресурса SRS обслуживающей соты.

[138] Действие 10): Уровень MAC очищает или деактивирует все сконфигурированные назначения нисходящей линии связи и разрешения восходящей линии связи.

[139] То есть, когда привязка ГЛОНАСС конечного устройства устарела, уровень MAC очищает или деактивирует сконфигурированные задачи нисходящей линии связи и разрешения восходящей линии связи.

[140] Действие 11): Уровень MAC очищает/деактивирует ресурс физического канала восходящей линии связи совместного использования (physical uplink shared channel, PUSCH), сообщаемый при помощи полупостоянной информации о состоянии канала (channel state information, CSI).

[141] То есть, когда фиксация ГЛОНАСС терминального устройства устарела, уровень MAC очищает или деактивирует ресурс PUSCH, сообщаемый при помощи CSI.

[142] Действие 12): Уровни MAC абонентского оборудования временно запрещают любые передачи восходящей линии связи.

[143] То есть, когда фиксация ГЛОНАСС терминального устройства устарела, уровень MAC запрещает передачи восходящей линии связи.

[144] После получения новейшей фиксации местоположения ГЛОНАСС уровень MAC восстанавливает деактивированные назначения нисходящей линии связи и разрешения восходящей линии связи.

[145] В одном из осуществлений, когда фиксация ГЛОНАСС терминального устройства устарела, уровень MAC очищает или деактивирует сконфигурированные назначения нисходящей линии связи и разрешения восходящей линии связи. Затем, в случае получения новейшей фиксации местоположения ГЛОНАСС уровень MAC восстанавливает деактивированные назначения нисходящей линии связи и разрешения восходящей линии связи.

[146] В одном из осуществлений, терминальное устройство после получения новейшей фиксации местоположения ГЛОНАСС терминальное устройство восстанавливает передачи восходящей линии связи и прием нисходящей линии связи. В одном из осуществлений, после получения новейшей фиксации местоположения ГЛОНАСС терминальное устройство инициирует отчет о сроке достоверности фиксации ГЛОНАСС или инициирует произвольный доступ, или инициирует повторное установление соединения. После установления соединения терминальное устройство может передать отчет о RLF MCG.

[147] В одном из осуществлений, терминальное устройство после получения новейшей фиксации местоположения ГЛОНАСС восстанавливает передачи восходящей линии.

[148] В одном из осуществлений, если терминальное устройство прекращает прием нисходящей линии связи в случае устаревания фиксации ГЛОНАСС, терминальное устройство восстанавливает прием нисходящей линии связи в случае получения фиксации местоположения ГЛОНАСС.

[149] В одном из осуществлений, если терминальное устройство возвращается в состояние бездействия в случае устаревания фиксации ГЛОНАСС, терминальное устройство выполняет процедуру произвольного доступа в случае получения фиксации местоположения ГЛОНАСС.

[150] В одном из осуществлений, если терминальное устройство возвращается в состояние бездействия в случае устаревания фиксации ГЛОНАСС, терминальное устройство выполняет процедуру повторного установления соединения связи в случае получения фиксации местоположения ГЛОНАСС.

[151] В одном из осуществлений, когда терминальное устройство получает фиксацию местоположения ГЛОНАСС, оно передает срок достоверности фиксации ГЛОНАСС в сетевое устройство.

[152] В одном из осуществлений, терминальное устройство передает отчет о RLF MCG в сетевое устройство в случае получения новейшей фиксации местоположения ГЛОНАСС. В одном из осуществлений, терминальное устройство может передавать отчет с переменными RLF в сетевое устройство.

[153] Для описанного выше способа 2: терминальное устройство принимает конфигурационную информацию временного окна, переданную сетевым устройством, и в ответ на эту конфигурационную информацию не выполняет передач по восходящей линии связи или приема по нисходящей линии связи LTE/Нового радио (NR) внутри этого временного окна. Терминальное устройство получает фиксацию местоположения ГЛОНАСС внутри упомянутого временного окна.

[154] Для способа 2: сетевое устройство может выдавать временное окно, например, временной интервал измерений, и терминальное устройство не выполняет передач по восходящей линии связи или приема по нисходящей линии связи NR/LTE внутри временного интервала измерений, при этом терминальное устройство может получать фиксацию местоположения ГЛОНАСС в течение временного интервала измерений.

[155] В одном из осуществлений, сетевое устройство может заранее конфигурировать временное окно для терминального устройства в соответствии со сроком достоверности фиксации ГЛОНАСС. В одном из осуществлений, момент начала временного окна может предшествовать времени устаревания срока достоверности фиксации ГЛОНАСС.Терминальное устройство не выполняет передач по восходящей линии связи или приема по нисходящей линии связи внутри временного окна и получает фиксацию местоположения ГЛОНАСС внутри временного окна. До окончания временного окна терминальное устройство получает новейшую фиксацию местоположения ГЛОНАСС.Тогда за исключением временного окна фиксация местоположения ГЛОНАСС всегда находится в пределах срока достоверности.

[156] В одном из вариантов осуществления настоящего изобретения предложен способ передачи отчета, терминальным устройством, о сроке достоверности фиксации ГЛОНАСС в сетевое устройство.

[157] Рассмотрим фиг.6, представляет собой блок-схему алгоритма для способа обработки достоверности фиксации ГЛОНАСС, предложенного в одном из примеров осуществления настоящего изобретения. Данный вариант осуществления настоящего изобретения описан на примере способа, применяемого в терминальном устройстве системы связи, показанной на фиг.1 или 2. Способ может включать описанные ниже шаги.

[158] Шаг 501: Срок достоверности фиксации ГЛОНАСС передают в сетевое устройство.

[159] В одном из осуществлений, терминальное устройство может получать фиксацию местоположения ГЛОНАСС и срок достоверности фиксации местоположения ГЛОНАСС.Срок достоверности фиксации ГЛОНАСС терминальное устройство получает заранее сконфигурированным в системе ГЛОНАСС способом. В качестве примера, терминальное устройство может получать срок достоверности фиксации ГЛОНАСС от модуля GPS терминального устройства.

[160] В данном варианте осуществления настоящего изобретения, соответственно, предложены множество триггерных условий, содержимого отчетов и способов передачи отчета для терминального устройства о сроке достоверности фиксации ГЛОНАСС.Упомянутые множественные триггерные условия, содержимое отчетов и способы отчетов могут комбинироваться произвольным образом.

[161] В одном из осуществлений, в данном варианте осуществления настоящего изобретения предложены два описанных ниже триггерных условия передачи отчета терминальным устройством о сроке достоверности фиксации ГЛОНАСС.

[162] 1) После получения терминальным устройством новейшей фиксации местоположения ГЛОНАСС, оно инициирует отчет о сроке достоверности фиксации ГЛОНАСС.

[163] Когда терминальное устройство получает фиксацию местоположения ГЛОНАСС, оно передает срок достоверности фиксации ГЛОНАСС в сетевое устройство.

[164] 2) Сетевое устройство инструктирует терминальное устройство, следует ли передать отчет о сроке достоверности фиксации ГЛОНАСС, при помощи системного сообщения и/или специального RRC-сообщения. Терминальное устройство передает отчет о сроке достоверности фиксации ГЛОНАСС после приема инструкции от сетевого устройства.

[165] Терминальное устройство может принимать первую инструкцию, переданную сетевым устройством при помощи системного сообщения; и/или терминальное устройство может принимать первую инструкцию, переданную сетевым устройством при помощи специального сообщения управления радиоресурсами (RRC); при этом первая инструкция сконфигурирована для инструктирования терминального устройства о передаче отчета о сроке достоверности фиксации ГЛОНАСС, или, первая инструкция сконфигурирована для инструктирования терминального устройства о непередаче отчета о сроке достоверности фиксации ГЛОНАСС.Терминальное устройство передает срок достоверности фиксации ГЛОНАСС в сетевое устройство в ответ на первую инструкцию, инструктирующую терминальное устройство передать отчет о сроке достоверности фиксации ГЛОНАСС.

[166] В одном из осуществлений, в данном варианте осуществления настоящего изобретения предложены два описанных ниже способа передачи отчета терминальным устройством о сроке достоверности (фиксации) ГЛОНАСС.

[167] 1) Терминальное устройство передает отчет в сообщении (msg5) произвольного доступа.

[168] Терминальное устройство может передавать сообщение произвольного доступа (msg5) в сетевое устройство, при этом сообщение произвольного доступа содержит срок достоверности фиксации ГЛОНАСС.

[169] А именно, срок достоверности фиксации ГЛОНАСС может переноситься в сообщении о завершении установления соединения / сообщении о завершении восстановления соединения / сообщении о завершении повторного установления соединения.

[170] То есть, терминальное устройство передает сообщение о завершении установления соединения / сообщение о завершении восстановления соединения / сообщение о завершении повторного установления соединения в сетевое устройство, при этом сообщение о завершении установления соединения / сообщение о завершении восстановления соединения / сообщение о завершении повторного установления соединения содержит срок достоверности фиксации ГЛОНАСС.

[171] 2) После перехода терминального устройства в подключенное состояние оно передает отчет при помощи специального RRC-сообщения.

[172] Терминальное устройство может передавать отчет о сроке достоверности фиксации ГЛОНАСС при помощи сообщения со вспомогательной информацией терминального устройства. Альтернативно, после того, как сетевое устройство запрашивает у терминального устройства отчет о сроке достоверности фиксации ГЛОНАСС в запросе информации терминального устройства, терминальное устройство передает отчет о сроке достоверности фиксации ГЛОНАСС при помощи сообщения ответа информации терминального устройства.

[173] Терминальное устройство может передавать специальное RRC-сообщение в сетевое устройство, при этом специальное RRC сообщение содержит срок достоверности фиксации ГЛОНАСС.

[174] Например, терминал может принимать запрос информации терминального устройства, переданный сетевым устройством, при этом запрос информации терминального устройства сконфигурирован для запроса у терминального устройства отчета о сроке достоверности фиксации ГЛОНАСС; терминальное устройство передает ответ информации терминального устройства в сетевое устройство в ответ на запрос информации терминального устройства, при этом ответ информации терминального устройства содержит срок достоверности фиксации ГЛОНАСС.

[175] В одном из осуществлений, в данном варианте осуществления настоящего изобретения предложены два описанных ниже содержимого отчетов, терминальным устройством, о сроке достоверности фиксации ГЛОНАСС.

[176] 1) Если срок достоверности фиксации ГЛОНАСС меньше, чем срок достоверности эфемеридной информации/общего TA, то передают отчет о сроке достоверности фиксации ГЛОНАСС.Срок достоверности эфемеридной информации / общей TA - это оставшийся срок достоверности эфемеридной информации / общей TA.

[177] Терминальное устройство может передавать срок достоверности фиксации ГЛОНАСС в сетевое устройство в случае, когда срок достоверности фиксации ГЛОНАСС меньше первого срока достоверности; при этом первый срок достоверности является сроком достоверности эфемеридной информации / общей временной синхронизации (TA). Альтернативно, первым сроком достоверности может быть оставшийся срок достоверности эфемеридной информации или общей временной синхронизации.

[178] 2) терминальное устройство передает в отчете минимальное из следующего: срок достоверности фиксации ГЛОНАСС или срок достоверности эфемеридной информации / общей TA.

[179] Терминальное устройство может передавать второй срок достоверности в сетевое устройство, при этом второй срок достоверности является значением, меньшим срока достоверности фиксации ГЛОНАСС и первого срока достоверности; при этом первый срок достоверности - это срок достоверности эфемеридной информации или общей временной синхронизации. Альтернативно, первым сроком достоверности может быть оставшийся срок достоверности эфемеридной информации или общей временной синхронизации.

[180] Итак, техническое решение, предложенное в данном варианте осуществления настоящего изобретения, позволяет получить решение для передачи отчета о сроке достоверности фиксации ГЛОНАСС.Предложено множество триггерных условий, способов отчетов и содержимого отчетов для передачи терминальным устройством о сроке достоверности фиксации ГЛОНАСС, что позволяет усовершенствовать механизм обработки данных, связанный с достоверностью фиксации ГЛОНАСС.

[181] Следует понимать, что в ответ на передачу терминальным устройством отчета о сроке достоверности фиксации ГЛОНАСС в сетевое устройство в соответствии с приведенным выше описанием, после истечения срока достоверности, действия терминального устройства и последующие способы обработки были подробно описаны выше и не будут приводиться далее повторно.

[182] Ниже рассмотрены варианты осуществления устройства в соответствии с настоящем изобретением, которые могут быть сконфигурированы для выполнения вариантов осуществления предложенного способа. За деталями, не описанными в вариантах осуществления устройства, соответствующих настоящему изобретению, следует обращаться к вариантам осуществления предложенного способа.

[183] Рассмотрим фиг.7, на которой показана блок-схема устройства для обработки достоверности фиксации ГЛОНАСС, предложенного в одном из примеров осуществления настоящего изобретения. Предложенное устройство обладает функциями для реализации описанных выше примеров способа на стороне терминального устройства, при этом его функции могут быть реализованы при помощи аппаратного обеспечения или при помощи исполнения соответствующего программного обеспечения на аппаратном обеспечении. Предложенное устройство может быть терминальным устройством, описанным выше, или может быть размещено внутри терминального устройства. В соответствии с иллюстрацией фиг.7 устройство может включать:

[184] модуль 604 назначения, сконфигурированный для задания целевого параметра отказа радиолинии (RLF) в случае, когда фиксация ГЛОНАСС терминального устройства устарела.

[185] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[186] модуль 606 декларирования, сконфигурированный для декларирования RLF главной группы сот (MCG), в случае, когда (фиксация)ГЛОНАСС терминального устройства устарела.

[187] Модуль 604 назначения сконфигурирован для записи целевых параметров в отчет о переменных RLF.

[188] В одном из вариантов осуществления настоящего изобретения, модуль 604 назначения сконфигурирован для задания типа отказа соединения как «RLF»;

[189] и/или,

[190] модуль 604 назначения сконфигурирован для задания причины RLF как «устаревание фиксации ГЛОНАСС».

[191] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[192] модуль 607 состояния, сконфигурированный для возвращения в состояние бездействия, в случае, когда безопасность слоя доступа не активирована;

[193] или,

[194] модуль 607 состояния, сконфигурированный для возвращения в состояние бездействия, в случае, когда безопасность слоя доступа активирована.

[195] В одном из вариантов осуществления настоящего изобретения, модуль 604 назначения сконфигурирован для задания причины сброса соединения управления радиоресурсами (RRC) как «другое»;

[196] или,

[197] модуль 604 назначения сконфигурирован для задания причины сброса RRC-соединения как «устаревание фиксации ГЛОНАСС»;

[198] или,

[199] модуль 604 назначения сконфигурирован для задания причины сброса RRC-соединения как «отказ RRC-соединения».

[200] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[201] модуль 607 состояния, сконфигурированный для продолжения пребывания в подключенном состоянии.

[202] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[203] первый модуль 603 приема, сконфигурированный для приема конфигурационного сообщения, переданного сетевым устройством; при этом

[204] конфигурационное сообщение сконфигурировано для конфигурирования терминального устройства для возвращения в состояние бездействия в случае, когда фиксация ГЛОНАСС устарела; или

[205] конфигурационное сообщение сконфигурировано для конфигурирования терминального устройства для пребывания в подключенном состоянии в случае, когда фиксация ГЛОНАСС устарела.

[206] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[207] первый модуль 605 передачи, сконфигурированный для передачи первого сообщения в сетевое устройство, при этом

[208] первое сообщение сконфигурировано для указания на то, что терминальное устройство поддерживает пребывание в подключенном состоянии в случае, когда фиксация ГЛОНАСС устарела; или

[209] первое сообщение сконфигурировано для указания на то, что терминальное устройство не поддерживает пребывания в подключенном состоянии в случае, когда фиксация ГЛОНАСС устарела.

[210] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[211] модуль 601 передачи, сконфигурированный запрета передачи по восходящей линии связи в случае, когда фиксация ГЛОНАСС терминального устройства устарела.

[212] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[213] модуль 601 передачи, сконфигурированный для невыполнения мониторинга физического канала управления нисходящей линии связи (PDCCH) в случае, когда фиксация ГЛОНАСС терминального устройства устарела; или

[214] модуль 601 передачи, сконфигурированный для невыполнения приема по нисходящей линии связи в случае, когда фиксация ГЛОНАСС терминального устройства устарела.

[215] В одном из вариантов осуществления настоящего изобретения терминальное устройство включает уровень управления доступом к среде передачи (MAC);

[216] модуль 601 передачи сконфигурирован для определения того, что таймер временной синхронизации истек, в случае, когда фиксация ГЛОНАСС терминального устройства устарела; и

[217] модуль 601 передачи сконфигурирован для выполнения процедуры обработки, связанной с истечением таймера временной синхронизации.

[218] В одном из вариантов осуществления настоящего изобретения модуль 601 передачи сконфигурирован для определения того, что истекли оба таймера временной синхронизации основной группы опережения синхронизации (pTAG) и вторичной группы опережения синхронизации (sTAG); или

[219] модуль 601 передачи сконфигурирован для определения того, что таймер временного выравнивания pTAG истек.

[220] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[221] модуль 601 передачи, сконфигурированный для запрета инициирования произвольного доступа в случае, когда фиксация ГЛОНАСС терминального устройства устарела.

[222] В одном из вариантов осуществления настоящего изобретения терминальное устройство включает уровень управления доступом к среде передачи (MAC) и физический уровень (PHY).

[223] В одном из вариантов осуществления настоящего изобретения терминальное устройство включает уровень управления радиоресурсами (RRC);

[224] модуль 601 передачи сконфигурирован для сброса или деактивации физического канала управления восходящей линии связи (PUCCH) и/или короткого физического канала управления восходящей линии связи (SPUCCH) обслуживающей соты в случае, когда фиксация ГЛОНАСС терминального устройства устарела;

[225] модуль 601 передачи сконфигурирован для сброса или деактивации полупостоянного планирования (SPS) обслуживающей соты в случае, когда фиксация ГЛОНАСС терминального устройства устарела; или

[226] модуль 601 передачи сконфигурирован для сброса или деактивации выделенного ресурса запроса планирования (SR) обслуживающей соты в случае, когда фиксация ГЛОНАСС терминального устройства устарела и терминальное устройство является узкополосным устройством Интернета вещей (NB-IOT).

[227] В одном из вариантов осуществления настоящего изобретения модуль 601 передачи сконфигурирован для восстановления PUCCH или SPUCCH деактивированной обслуживающей соты в случае получения фиксации местоположения ГЛОНАСС;

[228] модуль 601 передачи сконфигурирован для восстановления SPS деактивированной обслуживающей соты в случае получения фиксации местоположения ГЛОНАСС; или

[229] модуль 601 передачи сконфигурирован для восстановления выделенного ресурса SR деактивированной обслуживающей соты в случае, когда получена фиксации местоположения ГЛОНАСС и когда терминальное устройство является устройством NB-IOT.

[230] В одном из вариантов осуществления настоящего изобретения терминальное устройство включает уровень управления доступом к среде передачи (MAC);

[231] модуль 601 передачи сконфигурирован для очищения буфера HARQ обслуживающей соты в случае, когда фиксация ГЛОНАСС терминального устройства устарела;

[232] модуль 601 сконфигурирован для уведомления уровня управления радиоресурсами (RRC) о сбросе или деактивации ресурсов зондирующего опорного сигнала (SRS) обслуживающей соты в случае, когда фиксация ГЛОНАСС терминального устройства устарела;

[233] модуль 601 передачи сконфигурирован для очищения или деактивации сконфигурированных назначений нисходящей линии связи и разрешений восходящей линии связи в случае, когда фиксация ГЛОНАСС терминального устройства устарела;

[234] модуль 601 передачи сконфигурирован для очищения или деактивации ресурса физического канала восходящей линии связи совместного использования (PUSCH), сообщаемого при помощи полупостоянной информации о состоянии канала (CSI), в случае, когда фиксация ГЛОНАСС терминального устройства устарела; или

[235] модуль 601 передачи сконфигурирован для запрета передачи по восходящей линии связи в случае, когда фиксация ГЛОНАСС терминального устройства устарела.

[236] В одном из вариантов осуществления настоящего изобретения модуль 601 передачи сконфигурирован для назначений нисходящей линии связи и разрешений восходящей линии связи в случае получения фиксации местоположения ГЛОНАСС.

[237] В одном из вариантов осуществления настоящего изобретения модуль 601 передачи сконфигурирован для восстановления передач по восходящей линии связи в случае получения фиксации местоположения ГЛОНАСС.

[238] В одном из вариантов осуществления настоящего изобретения модуль 601 передачи сконфигурирован для восстановления приема по нисходящей линии связи в случае получения фиксации местоположения ГЛОНАСС.

[239] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[240] первый модуль 605 передачи, сконфигурированный передачи срока достоверности фиксации ГЛОНАСС в сетевое устройство в случае получения фиксации местоположения ГЛОНАСС; или

[241] первый модуль 605 передачи, сконфигурированный для передачи RLF главной группы сот (MCG) в сетевое устройство в случае получения фиксации местоположения ГЛОНАСС.

[242] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[243] модуль 602 выполнения, сконфигурированный для выполнения процедуры произвольного доступа в случае получения фиксации местоположения ГЛОНАСС;

[244] модуль 602 выполнения, сконфигурированный для выполнения процедуры повторного установления соединения в случае получения фиксации местоположения ГЛОНАСС.

[245] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[246] первый модуль 603 приема, сконфигурированный для получения фиксации местоположения ГЛОНАСС внутри временного окна.

[247] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[248] модуль 601 передачи, сконфигурированный для невыполнения передач по восходящей линии связи или приема по нисходящей линии связи внутри упомянутого временного окна.

[249] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[250] первый модуль 603 приема, сконфигурированный для приема конфигурационной информации временного окна, переданной сетевым устройством.

[251] Рассмотрим фиг.8, на которой показана блок-схема устройства для обработки достоверности фиксации ГЛОНАСС, предложенного в одном из примеров осуществления настоящего изобретения. Предложенное устройство обладает функциями для реализации описанных выше примеров способа на стороне терминального устройства, при этом его функции могут быть реализованы при помощи аппаратного обеспечения или при помощи исполнения соответствующего программного обеспечения на аппаратном обеспечении. Предложенное устройство может быть терминальным устройством, описанным выше, или может быть размещено внутри терминального устройства. В соответствии с иллюстрацией фиг.8 устройство может включать:

[252] второй модуль 701 передачи, сконфигурированный для передачи срока достоверности фиксации ГЛОНАСС в сетевое устройство;

[253] В одном из вариантов осуществления настоящего изобретения второй модуль 701 передачи сконфигурирован для передачи сообщения произвольного доступа в сетевое устройство, при этом сообщение произвольного доступа содержит срок достоверности фиксации ГЛОНАСС.

[254] В одном из вариантов осуществления настоящего изобретения второй модуль 701 передачи сконфигурирован для передачи специального сообщения управления радиоресурсами (RRC) в сетевое устройство, при этом специальное RRC-сообщение содержит срок достоверности фиксации ГЛОНАСС.

[255] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[256] второй модуль 702 приема, сконфигурированный для приема запроса информации терминального устройства, переданного сетевым устройством, при этом запрос информации терминального устройства сконфигурирован для запроса у терминального устройства отчета о сроке достоверности фиксации ГЛОНАСС;

[257] второй модуль 701 передачи сконфигурирован для передачи ответа информации терминального устройства в сетевое устройство, при этом ответ информации терминального устройства содержит срок достоверности фиксации ГЛОНАСС.

[258] В одном из вариантов осуществления настоящего изобретения второй модуль 701 передачи сконфигурирован для передачи срока достоверности фиксации ГЛОНАСС в сетевое устройство в случае, когда срок достоверности фиксации ГЛОНАСС меньше, чем первый срок достоверности;

[259] при этом первый срок достоверности - это срок достоверности эфемеридной информации или общей временной синхронизации.

[260] В одном из вариантов осуществления настоящего изобретения второй модуль 701 передачи сконфигурирован для передачи второго срока достоверности в сетевое устройство, при этом второй срок достоверности - это значение, меньшее срока достоверности фиксации ГЛОНАСС и первого срока достоверности;

[261] при этом первый срок достоверности - это срок достоверности эфемеридной информации или общей временной синхронизации.

[262] В одном из вариантов осуществления настоящего изобретения второй модуль 701 передачи сконфигурирован для передачи срока достоверности фиксации ГЛОНАСС в сетевое устройство в случае получения фиксации местоположения ГЛОНАСС.

[263] В одном из вариантов осуществления настоящего изобретения устройство дополнительно включает:

[264] второй модуль 702 приема, сконфигурированный для приема первой инструкции, переданной сетевым устройством при помощи системного сообщения;

[265] и/или,

[266] второй модуль 702 приема, сконфигурированный для приема первой инструкции, переданной сетевым устройством при помощи специального сообщения управления радиоресурсами (RRC);

[267] при этом первая инструкция сконфигурирована для инструктирования терминального устройства о передаче отчета о сроке достоверности фиксации ГЛОНАСС, или первая инструкция сконфигурирована для инструктирования терминального устройства о непередаче отчета о сроке достоверности фиксации ГЛОНАСС.

[268] Следует отметить, что в случае, когда устройство, предложенное в рассмотренных выше вариантах осуществления настоящего изобретения, выполняет свои функции, разбиение ее на описанные функциональные модули проведено исключительно в качестве примера. На практике описанное выше распределение функций может достигаться другими функциональными модулями, в зависимости от реальных потребностей. То есть, внутренняя структура устройства, в целях выполнения всех описанных выше функций, или их части, может быть разделена на другие функциональные модули.

[269] За детальным описанием операций каждого из модулей описанного выше устройства следует обратиться к приведенным ранее вариантам осуществления настоящего изобретения, относящимся к способу. Их описание здесь повторно приведено не будет.

[270] Обратимся к фиг.9, где показана структурная схема устройства связи (терминального устройства или сетевого устройства), предложенного в одном из вариантов осуществления настоящего изобретения. Устройство связи может включать: процессор 901, приемник 902, передатчик 903, память 904 и шину 905.

[271] Процессор 901 включает одно или более процессорных ядер. Процессор 901 исполняет различные функциональные приложения и обрабатывает достоверность фиксации ГЛОНАСС при помощи исполнения компьютерных программ и модулей.

[272] Приемник 902 и передатчик 903 могут быть реализованы в виде приемопередатчика 906, при этом приемопередатчик 906 может быть микросхемой связи.

[273] Память 904 подключена к процессору 901 по шине 905.

[274] Память 904 может быть сконфигурирована для хранения компьютерной программы, а процессор 901 сконфигурирован для исполнения компьютерной программы, что обеспечивает выполнение устройством связи различных шагов рассмотренных выше вариантов осуществления настоящего изобретения, относящихся к способу.

[275] При этом память 904 может быть реализована при помощи энергозависимых или энергонезависимых запоминающих устройств любого типа или их комбинаций, включая, без ограничения перечисленным: память с произвольным доступом (random-access memory, RAM), память в режиме «только для чтения» (read-only memory, ROM), электрическая перепрограммируемая память в режиме «только для чтения» (electrically erasable programmable read-only memory, EEPROM), флэш-память или иные технологии полупроводниковых накопителей, память “только для чтения” на компакт-диске (compact disc read-only memory, CD-ROM), цифровой видеодиск (digital video disc, DVD) высокой плотности или другой оптический накопитель, кассета с лентой, лента, дисковый накопитель или другие магнитные запоминающие устройства.

[276] Когда устройство связи выполнено в форме терминального устройства, процессор 901, применяемый в вариантах осуществления настоящего изобретения, может выполнять шаги, выполняемые терминальным устройством в любом из способов, проиллюстрированных на фиг.3-6 выше, которые не будут описаны здесь повторно.

[277] В одной из возможных реализаций, когда устройство связи реализовано в форме терминального устройства,

[278] Процессор сконфигурирован для задания целевого параметра отказа радиолинии (RLF) в случае, когда фиксация глобальной навигационной спутниковой системы (ГЛОНАСС) терминального устройства устарела.

[279] В одной из возможных реализаций, когда устройство связи реализовано в форме терминального устройства,

[280] Приемопередатчик сконфигурирован для передачи срока достоверности фиксации глобальной навигационной спутниковой системы (ГЛОНАСС) в сетевое устройство.

[281] В одном из вариантов осуществления настоящего изобретения дополнительно предложен машиночитаемый носитель данных. На машиночитаемом носителе данных хранят компьютерную программу, при этом компьютерную программу применяют для исполнения процессором устройства базовой сети с целью выполнения описанного выше способа обработки достоверности фиксации ГЛОНАСС терминальным устройством.

[282] Машиночитаемый носитель данных может включать, без ограничения перечисленным: память в режиме «только для чтения» (ROM), память с произвольным доступом (RAM), твердотельный накопитель (SSD) или оптический диск. Память RAM может включать резистивную память с произвольным доступом (resistive random access memory, ReRAM) и динамическую память с произвольным доступом (dynamic random access memory, DRAM).

[283] В одном из вариантов осуществления настоящего изобретения предложена также микросхема. Предложенная микросхема включает программируемую логическую схему и/или программные инструкции, и в случае, когда микросхема функционирует в терминальном устройстве, ее используют для реализации описанного выше способа обработки достоверности фиксации ГЛОНАСС терминальным устройством.

[284] В одном из вариантов осуществления настоящего изобретения предложены также компьютерный программный продукт или компьютерная программа. Компьютерный программный продукт или компьютерная программа включают компьютерные инструкции, при этом компьютерные инструкции хранят на машиночитаемом носителе данных. Процессор терминального устройства считывает компьютерные инструкции с машиночитаемого носителя данных и исполняет компьютерные инструкции с целью выполнения описанного выше способа обработки достоверности фиксации ГЛОНАСС терминальным устройством.

[285] Нужно понимать, что «указание» в вариантах осуществления настоящего изобретения может быть как прямым указанием, так и непрямым указанием, и может также означать наличие отношения соответствия. В качестве примера, «А указывает В» может означать, что А прямо указывает В, например, В может быть получено через А; это может также означать, что А косвенно указывает В, к примеру, А указывает С, и В может быть получено через С; это может также означать, что имеется отношение соответствия между А и В.

[286] В описании вариантов осуществления настоящего изобретения термин «соответствующий» может означать, что между двумя элементами существует прямое соответствие или косвенное соответствие, или что между ними существует ассоциативная связь, или отношение указывающего и указываемого, конфигурирующего и конфигурируемого, и тому подобное.

[287] «Множественность» в настоящем документе означает два или более. «И/или» описывает отношения связи между соответствующими объектами и указывает на то, что возможны три типа отношений, например, «А и/или В», может означать: присутствует только А, А и В присутствуют одновременно, или присутствует только В. Символ «/» в общем случае указывает на то, что соответствующие объекты связаны отношением «или».

[288] При этом нумерация шагов, описанных в данном документе, показывает лишь пример возможной последовательности выполнения этих шагов. В других вариантах осуществления настоящего изобретения эти шаги не обязательно должны исполняться согласно порядку нумерации, к примеру, шаги с двумя различными номерами могут исполняться одновременно, или шаги с двумя различными номерами могут исполняться в порядке, обратном показанному на чертежах, без ограничения настоящего изобретения в этом отношении.

[289] Специалисты в данной области техники должны понимать, что в рассмотренных выше одном или более примерах функции, описанные в вариантах осуществления настоящего изобретения, могут быть реализованы при помощи аппаратного, программного, микропрограммного обеспечения или любой их комбинации. Если их реализуют в виде программного обеспечения, эти функции могут храниться или передаваться в виде одной или более инструкций или кодов на машиночитаемом носителе данных. Машиночитаемый носитель данных может включать как компьютерный носитель данных, так и среду связи, при этом среда связи может включать любые среды, обеспечивающие возможность передачи компьютерной программы из одного места в другое. Носитель данных может представлять собой любой доступный носитель, к которому может получать доступ компьютер общего или специального назначения.

[290] Описание, приведенное выше, является всего лишь описанием предпочтительных вариантов.

Изобретение относится к области связи. Технический результат заключается в возможности поддерживать одновременный прием сигнала глобальной навигационной спутниковой системы (ГЛОНАСС) и передачу и прием данных по стандарту долгосрочной эволюции (long term evolution, LTE). Для этого способ определения достоверности фиксации глобальной навигационной спутниковой системы (ГЛОНАСС), выполняемый терминальным устройством, включает: передачу срока достоверности фиксации ГЛОНАСС в сетевое устройство, при этом срок достоверности фиксации ГЛОНАСС переносится в сообщении о завершении установления соединения/сообщении о завершении восстановления соединения/сообщении о завершении повторного установления соединения; и возвращение в состояние бездействия, в случае, когда местоположение ГЛОНАСС устарело, и задание причины сброса соединения управления радиоресурсами (RRC) как «другое». 2 н. и 17 з.п. ф-лы, 9 ил.

1. Способ определения достоверности фиксации глобальной навигационной спутниковой системы (ГЛОНАСС), выполняемый терминальным устройством и включающий:

передачу срока достоверности фиксации ГЛОНАСС в сетевое устройство, при этом срок достоверности фиксации ГЛОНАСС переносится в сообщении о завершении установления соединения / сообщении о завершении восстановления соединения / сообщении о завершении повторного установления соединения; и

возвращение в состояние бездействия, в случае, когда местоположение ГЛОНАСС устарело, и задание причины сброса соединения управления радиоресурсами (RRC) как «другое».

2. Способ по п. 1, в котором задание целевого параметра RLF, в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела, включает:

декларирование RLF главной группы сот (MCG) в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела; и

запись целевого параметра в отчет о переменных RLF.

3. Способ по п. 2, в котором запись целевого параметра в отчет о переменных RLF включает по меньшей мере одно из следующего:

задание типа отказа соединения как «RLF»; или

задание причины RLF как «устаревание фиксации ГЛОНАСС».

4. Способ по п. 1, также включающий:

возвращение в состояние бездействия, в случае, когда безопасность слоя доступа не активирована; или

возвращение в состояние бездействия, в случае, когда безопасность слоя доступа активирована,

или также включающий:

продолжение пребывания в подключенном состоянии.

5. Способ по п. 4, также включающий одно из следующего:

задание причины сброса соединения управления радиоресурсами (RRC) как «другое»;

задание причины сброса RRC-соединения как «устаревание фиксации ГЛОНАСС»; или

задание причины сброса RRC-соединения как «отказ RRC-соединения».

6. Способ по п. 4, также включающий:

прием конфигурационного сообщения, переданного сетевым устройством, при этом

конфигурационное сообщение сконфигурировано для конфигурирования терминального устройства для возвращения в состояние бездействия в случае, когда фиксация местоположения ГЛОНАСС устарела; или

конфигурационное сообщение сконфигурировано для конфигурирования терминального устройства для продолжения пребывания в подключенном состоянии в случае, когда фиксация местоположения ГЛОНАСС устарела,

при этом способ также включает:

передачу первого сообщения в сетевое устройство, при этом

первое сообщение сконфигурировано для указания на то, что терминальное устройство поддерживает продолжение пребывания в подключенном состоянии в случае, когда фиксация местоположения ГЛОНАСС устарела; или

первое сообщение сконфигурировано для указания на то, что терминальное устройство не поддерживает продолжение пребывания в подключенном состоянии в случае, когда фиксация местоположения ГЛОНАСС устарела.

7. Способ по п. 1, также включающий:

запрет передачи по восходящей линии связи в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела,

при этом способ также включает:

восстановление передачи восходящей линии связи в случае получения фиксации местоположения ГЛОНАСС.

8. Способ по п. 1, включающий также по меньшей мере одно из следующего:

невыполнение мониторинга физического канала управления нисходящей линии связи (PDCCH) в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела; или

невыполнение приема по нисходящей линии связи в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела,

при этом способ также включает:

восстановление приема нисходящей линии связи в случае получения фиксации местоположения ГЛОНАСС.

9. Способ по п. 7, в котором терминальное устройство включает уровень управления доступом к среде передачи (MAC); и

запрет передачи по восходящей линии связи в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела, включает:

определение того, что таймер временной синхронизации истек, в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела; и

выполнение процедуры обработки, связанной с истечением таймера временной синхронизации,

при этом определение того, что таймер временной синхронизации истек, включает по меньшей мере одно из следующего:

определение того, что истекли оба таймера временной синхронизации основной группы опережения синхронизации (pTAG) и вторичной группы опережения синхронизации (sTAG); или

определение того, что таймер временной синхронизации pTAG истек,

при этом способ также включает:

запрет инициирования произвольного доступа в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела.

10. Способ по п. 7, в котором терминальное устройство включает уровень управления радиоресурсами (RRC), и запрет передачи по восходящей линии связи в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела, включает по меньшей мере одно из следующего:

сброс или деактивацию физического канала управления восходящей линии связи (PUCCH) и/или короткого физического канала управления восходящей линии связи (SPUCCH) обслуживающей соты в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела;

сброс или деактивацию полупостоянного планирования (SPS) обслуживающей соты в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела; или

сброс или деактивацию выделенного ресурса запроса планирования (SR) обслуживающей соты в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела и терминальное устройство является узкополосным устройством Интернета вещей (NB-IOT),

при этом способ также включает по меньшей мере одно из следующего:

восстановление PUCCH или SPUCCH деактивированной обслуживающей соты в случае получения фиксации местоположения ГЛОНАСС;

восстановление SPS деактивированной обслуживающей соты в случае получения фиксации местоположения ГЛОНАСС; или

восстановление деактивированного выделенного ресурса SR в случае, когда получена фиксация местоположения ГЛОНАСС и когда терминальное устройство является устройством NB-IOT.

11. Способ по п. 7, в котором терминальное устройство включает уровень MAC; и

запрет передачи по восходящей линии связи в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела, включает по меньшей мере одно из следующего:

очищение буфера гибридного автоматического запроса на повторную передачу (HARQ) обслуживающей соты в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела;

уведомление уровня управления радиоресурсами (RRC) о сбросе или деактивации ресурса физического канала управления восходящей линии связи (PUCCH) обслуживающей соты в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела;

уведомление уровня управления радиоресурсами (RRC) о сбросе или деактивации ресурсов зондирующего опорного сигнала (SRS) обслуживающей соты в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела;

очищение или деактивацию сконфигурированных назначений нисходящей линии связи и разрешений восходящей линии связи в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела;

очищение или деактивацию ресурса физического канала восходящей линии связи совместного использования (PUSCH), сообщаемого при помощи полупостоянной информации о состоянии канала (CSI), в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела; или

запрет передачи по восходящей линии связи в случае, когда фиксация местоположения ГЛОНАСС терминального устройства устарела,

при этом способ также включает:

восстановление деактивированных назначений нисходящей линии связи и разрешений восходящей линии связи в случае получения фиксации местоположения ГЛОНАСС.

12. Способ по п. 1, включающий также по меньшей мере одно из следующего:

передачу срока достоверности фиксации ГЛОНАСС в сетевое устройство, при этом срок достоверности фиксации ГЛОНАСС переносится в сообщении об установлении соединения; или

передачу MCG RLF в сетевое устройство в случае получения фиксации местоположения ГЛОНАСС,

или

также включающий:

получение фиксации местоположения ГЛОНАСС внутри временного окна,

при этом способ также включает:

невыполнение передачи по восходящей линии связи или приема по нисходящей линии связи внутри упомянутого временного окна, или

прием конфигурационной информации временного окна, переданной сетевым устройством.

13. Способ по п. 4, дополнительно включающий по меньшей мере одно из следующего:

выполнение процедуры произвольного доступа в случае получения фиксации местоположения ГЛОНАСС; или

выполнение процедуры повторного установления соединения в случае получения фиксации местоположения ГЛОНАСС.

14. Способ по п. 1, в котором передача срока достоверности фиксации ГЛОНАСС в сетевое устройство включает:

передачу сообщения произвольного доступа в сетевое устройство, при этом сообщение произвольного доступа содержит срок достоверности фиксации ГЛОНАСС,

или

передачу специального сообщения управления радиоресурсами (RRC) в сетевое устройство, при этом специальное RRC-сообщение содержит срок достоверности фиксации ГЛОНАСС,

при этом способ также включает:

прием запроса информации терминального устройства, переданного сетевым устройством, при этом запрос информации терминального устройства сконфигурирован для запроса у терминального устройства отчета о сроке достоверности фиксации ГЛОНАСС;

при этом передача специального сообщения управления радиоресурсами (RRC) в сетевое устройство включает:

передачу ответа информации терминального устройства в сетевое устройство, при этом ответ информации терминального устройства включает срок достоверности фиксации ГЛОНАСС.

15. Способ по п. 1, в котором передача срока достоверности фиксации ГЛОНАСС в сетевое устройство включает:

передачу срока достоверности фиксации ГЛОНАСС в сетевое устройство в случае, когда срок достоверности фиксации ГЛОНАСС меньше, чем первый срок достоверности;

при этом первый срок достоверности – это срок достоверности эфемеридной информации или общей временной синхронизации.

16. Способ по п. 1, также включающий:

передачу второго срока достоверности в сетевое устройство, при этом второй срок достоверности – это меньшее из значений срока достоверности фиксации ГЛОНАСС и первого срока достоверности;

при этом первый срок достоверности – это срок достоверности эфемеридной информации или общей временной синхронизации.

17. Способ по п. 1, в котором передача срока достоверности фиксации ГЛОНАСС в сетевое устройство включает:

передачу срока достоверности фиксации ГЛОНАСС в сетевое устройство в случае получения фиксации местоположения ГЛОНАСС.

18. Способ по п. 1, также включающий по меньшей мере одно из следующего:

прием первой инструкции, переданной сетевым устройством при помощи системного сообщения; или

прием первой инструкции, переданной сетевым устройством при помощи специального сообщения управления радиоресурсами (RRC);

при этом первая инструкция сконфигурирована для инструктирования терминального устройства о передаче отчета о сроке достоверности фиксации ГЛОНАСС, или первая инструкция сконфигурирована для инструктирования терминального устройства не передавать отчет о сроке достоверности фиксации ГЛОНАСС.

19. Терминальное устройство (UE), включающее:

память; и

процессор;

при этом процессор при исполнении компьютерной программы, хранящейся в памяти, сконфигурирован для выполнения способа определения достоверности фиксации глобальной навигационной спутниковой системы (ГЛОНАСС) по любому из пп. 1-18.
