Устройство для массажного воздействия на кожу лица, шеи, зоны декольте, тела и волосистой части головы Российский патент 2025 года по МПК A61H9/00

Изобретение относится к технологии генерации газовых и/или газокапельных струй для применения в косметологии для поверхностного расслабляющего и глубокого тонизирующего массажа с целью нормализации мышечного тонуса, лимфодренажа, активации микроциркуляции крови и улучшения качества и цвета кожи, а также достижения лифтинг-эффекта, а именно: коррекции овала лица, зоны «второго» подбородка и уменьшения числа поверхностных и выраженности глубоких морщин.

Из уровня техники известны следующие устройства.

Устройство для обработки кожи, содержащее узел наконечника, имеющий дистальный конец и проксимальный конец, картридж, содержащий внутреннюю полость, и наконечник на дистальном конце узла наконечника. Узел наконечника включает в себя трубопровод для подачи жидкости и отводящий трубопровод. Кроме того, картридж соединен с узлом наконечника, при этом внутренняя полость картриджа сообщается по жидкости с трубопроводом для подачи жидкости. Кроме того, наконечник выполнен с возможностью контакта с кожей. Наконечник содержит периферийный выступ, первое отверстие для сообщения жидкости с каналом подачи жидкости, второе отверстие для сообщения жидкости с каналом для отходов и абразивный элемент (патент US 20230018295, опубл. 19.01.2023).

Устройство для обработки кожи, содержащее консоль с устройством ввода пользователя и узел ручного блока. Узел рукоятки, выполненный с возможностью обработки кожи. Линия для текучей среды обеспечивает сообщение по текучей среде между консолью и узлом рукоятки. Система коллектора соединена с пультом и управляется устройством пользовательского ввода, коллекторная система выполнена с возможностью удержания с возможностью высвобождения множества источников текучей среды и подачи текучей среды из по меньшей мере одного из множества источников текучей среды к ручному узлу (патент US 20230158282, опубл. 25.05.2023).

Устройство для распыления жидкости посредством газового потока, в котором жидкость поступает в емкость для жидкости и может быть распылена посредством газового потока на сопловой головке устройства для распыления, которая содержит иглу сопла, в котором устройство подачи содержит блок обратного клапана, имеющий, по меньшей мере, один обратный газовый клапан для управления подачей газа в устройство подачи. Согласно изобретению клапанный узел может быть соединен с первым концом держателя кюветы для приема кюветы, содержащей жидкость, при этом клапанный узел содержит, по меньшей мере, один выпускной клапан, который открывается путем подсоединения кюветодержатель со вставленной кюветкой в клапанный узел и, таким образом, выпускает поток газа из клапанного узла через кюветодержатель к сопловой головке, которая может быть прикреплена ко второму концу кюветодержателя, в котором по меньшей мере один выпускной клапан может приводиться в действие кюветой (патент EP 2531246, опубл. 12.12.2012).

Недостатки известных технический решений заключаются в низкой эффективности массажного воздействия на обрабатываемую поверхность, обусловленного отсутствием возможности оказания достаточной силы воздействия выходного газового потока на обрабатываемую поверхность.

Техническая проблема, решаемая заявленным изобретением, заключается в повышении эффективности работы устройства для массажного воздействия на кожу лица, шеи, зоны декольте, тела и волосистой части головы.

Технический результат заключается в достижении возможностей проработки более глубоких мышц лица, связок и фасций, опосредованной стимуляции рецепторов кожи, снятии спазмов с напряженных мышц и нормализации тонуса сосудов микроциркуляторного, превосходящей по их эффективности воздействие ручного массажа, при сокращении времени, затрачиваемого на проведение процедуры.

Указанный технический результат достигается устройством для массажного воздействия на кожу лица, шеи, зоны декольте, тела и волосистой части головы, содержащем систему подачи газовой среды, соединенную с газовым соплом, установленным в корпусе манипулы, причем система подачи газовой среды содержит по меньшей мере один компрессор, соединенный с газовым соплом манипулы посредством по меньшей мере одной газовой магистрали с регулятором давления газовой среды, при этом корпус манипулы содержит по меньшей мере одно выходное сопло манипулы с площадью S или общей площадью S всех выходных сопел, выполненным с возможностью удерживать постоянное давление в газовой магистрали, создаваемым по меньшей мере одним компрессором системы подачи газовой среды, где площадь S≥k/P, где k - постоянный коэффициент, k=5, P - постоянное давление, в газовой магистрали, измеряемое в атмосферах и создаваемое по меньшей мере одним компрессором, при условиях прохождения газовой среды через выходное сопло манипулы площадью S или через 2 и более выходных сопел общей площадью S на обрабатываемую поверхность.

Дополнительная особенность заключается в том, что устройство содержит систему подачи жидкостной среды, выполненную с возможностью подачи жидкостной среды через манипулу на обрабатываемую поверхность кожи, а манипула дополнительно содержит по меньшей мере одно сопло жидкостной среды.

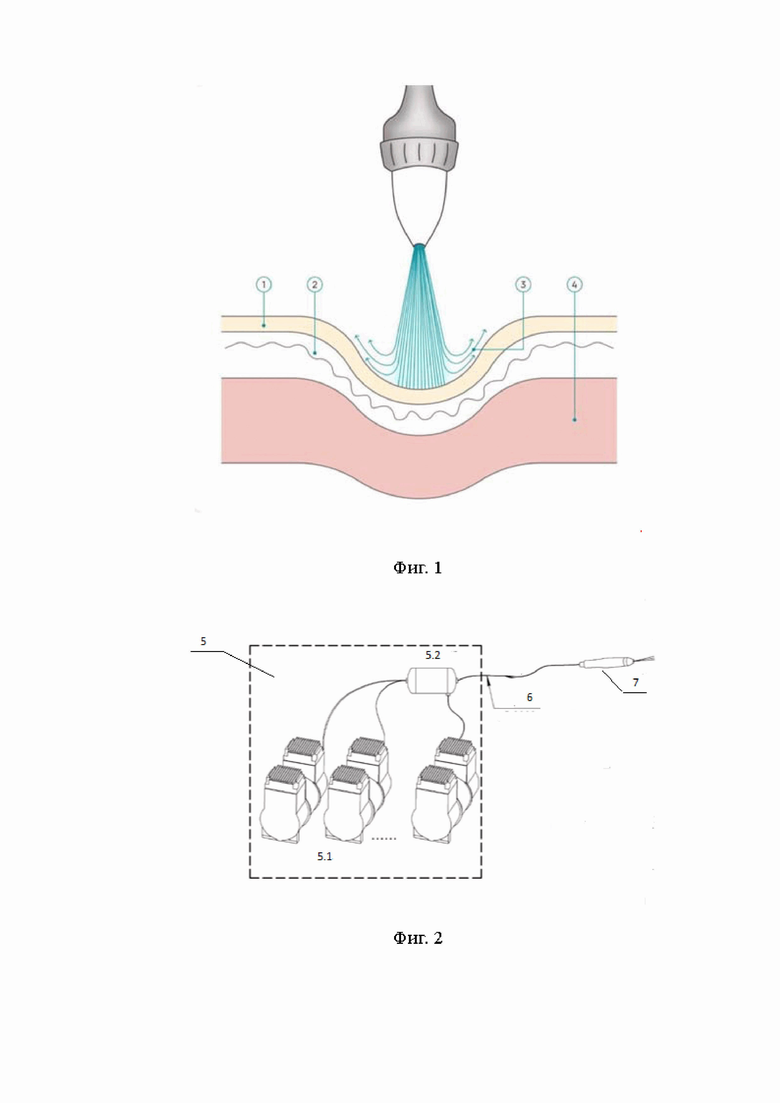

Заявленное изобретение поясняется на графических материалах, где на фиг.1 - схема силы воздействия газового потока на обрабатываемую поверхность кожи, где 1 - эпидермис, 2 - дерма и гиподерма, 3 - завихрение потока, 4 - мышцы.

на фиг.2 - схема устройства для массажного воздействия на кожу лица, шеи, зоны декольте, тела и волосистой части головы, где 5 - система подачи газа, 5.1 - компрессор(ы), 5.2 - ресивер, 6 - газовая магистраль, 7 - манипула.

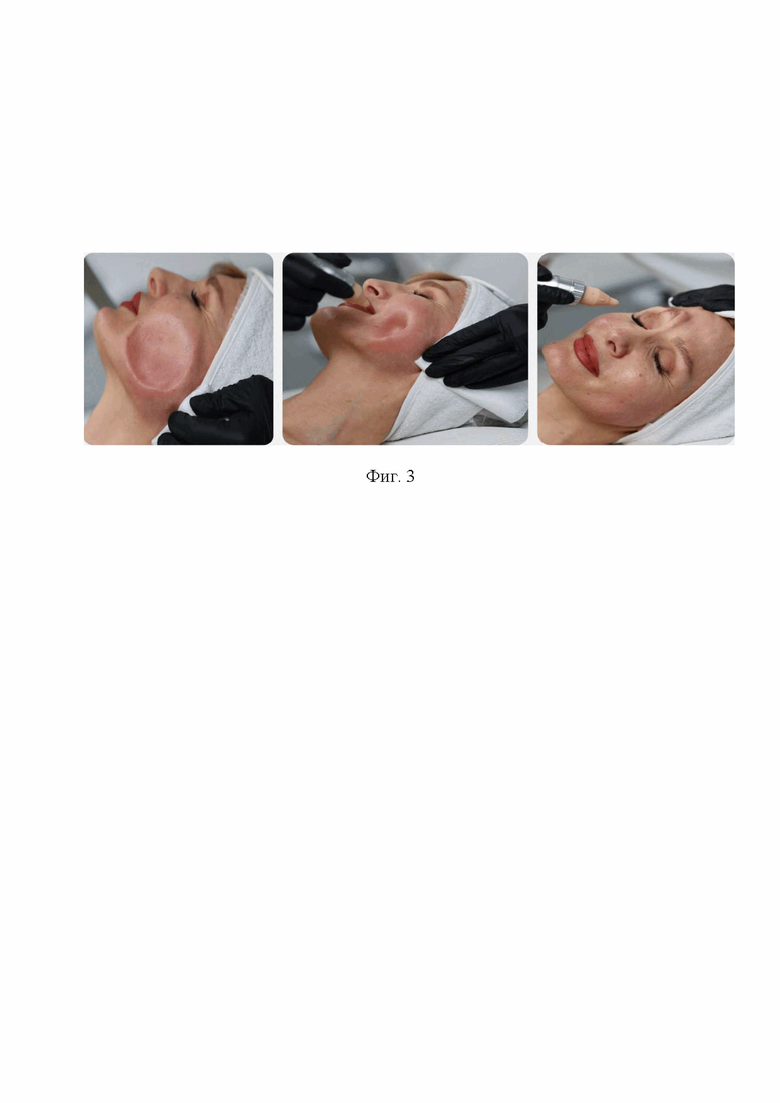

На фиг.3 - фото демонстрирующие воздействие газового потока на обрабатываемую поверхность кожи в момент проведения процедуры.

Заявленное устройство состоит из следующих основных компонентов: система подачи газа, манипула, электронный блок управления, регулятор давления газовой среды.

Управление происходит посредством педали, механических рукояток и переключателей или сенсорного дисплея, который через устройство управления взаимодействует электронными компонентами: регуляторами, клапанами и пр.

Система подачи газа, состоит из по меньшей мере одного компрессора (5.1), соединенного с по меньшей мере одной газовой магистралью 6. Газ подается под давлением от 2 до 10 атмосфер, с объемом подачи воздуха от 75 до 5 000 литров в минуту при давлении 6-10 атмосфер (или от 150 до 10 000 литров в минуту при давлении в 1,2 атмосферы).

Газ также имеет возможность регулировки давления, посредством регулятора давления (не показано). Дополнительно в устройство может быть установлен ресивер (5.2) для накопления газа под давлением, подключенный также с одной стороны к компрессору, а с другой, соединенный через газовую магистраль и устройство управления с манипулой 7. Таким образом, давление в ресивере может быть 10 атмосфер, а на манипулу при помощи регулятора давления подается 6 атмосфер или 5, или 7,5 атмосфер и т.д.

Принцип работы ресивера следующий: на ресивер устанавливается реле давления, которое выставляется на заданные показатели, например, можно установить нижнюю границу в 7,5 атмосфер, а верхнюю в 8 атмосфер. Таким образом, если давление в ресивере опускается меньше установленных 7,5 атмосфер, то при помощи реле по меньшей мере один компрессор включается и накачивает давление газа в ресивере до 8 атмосфер. Если 8 атмосфер достигнуто, то компрессор или компрессоры отключаются. Таким образом в ресивере поддерживается давление в постоянном диапазоне от 7,5 до 8 атмосфер или от 9,5 до 10 атмосфер, или от 8,5 до 9 атмосфер и т.д.

Соответственно, устройство управления контролирует при помощи датчика давление внутри ресивера и, если оно достигло верхней границы, например, 8 атмостфер, то устройство управления переключает реле и по меньшей мере один компрессор начинает работать вхолостую без нагрузки, например, 5 секунд, чтобы сбросить давление из своих поршневых блоков до близкого к 1 атмосфере (т.е. без нагрузки). После чего, если давление в ресивере сохранилось выше нижней границы, например, 7,5 атмосфер, по меньшей мере один компрессор останавливается без нагрузки. Это позволяет исключить излишние колебания и скачки по меньшей мере одного компрессора при остановке. В случае, если аппарат расходует воздух, и в регуляторе давления давление уменьшается ниже указанных значений, то по меньшей мере один компрессор либо включается устройством управления, либо, если еще не успел выключиться, например, в течение 5 секунд, отведенных на сброс давления из поршневых блоков, переключается реле, направляя поток сжатого воздуха от по меньшей мере одного компрессора снова в ресивер, и он снова начинает накапливать давление до установленной верхней границы, например, 8 атмосфер.

По меньшей мере одна газовая магистраль, через ресивер и регулятор давления соединена с по меньшей мере одним газовым соплом, выполненным внутри воздушной магистрали корпуса манипулы.

Дополнительно, в частном случае выполнения, заявленное изобретение содержит систему подачи жидкостной среды с емкостью с жидкостной средой (жидкость или препарат) и по меньшей мере одну жидкостную магистраль, соединенную с манипулой.

Для чего снаружи или внутри газовой магистрали корпуса манипулы выполнено по меньшей мере одно жидкостное сопло для подачи жидкостной среды через манипулу на обрабатываемую поверхность кожи.

Газ из по меньшей мере одного газового сопла, подается внутри манипулы в воздушную магистраль под давлением 4-10 атмосфер.

Однако для более эффективного воздействия на кожу, сила воздушного потока должна превышать 0,6 Ньютон (т.е. эффективнее, чем воздействие пальцев косметолога), но не превышать 100 Ньютон из-за возможности травмирования и пересушивания кожных покровов.

За счет увеличенной подачи воздуха более 75 л/мин создается более высокая сила воздействия на обрабатываемую поверхность, что, как следствие, увеличивает в первую очередь массажный эффект (лимфодренаж, тонизация мышц), а также при наличии в устройстве жидкостной магистрали способствует улучшенным эффектам по увлажнению и очищению кожи.

В связи с чем площадь выходного сопла манипулы, или суммарная площадь выходных сопел должна обеспечивать необходимую пропускную способность газового потока для достижения необходимой силы воздействия на кожу и находящуюся в диапазоне от 0,6 Н до 100 Н.

Заявленное устройство, направлено на то, чтобы достичь массажного эффекта в виде нормализации тонуса мышц, лимфодренажа, лифтинга, улучшения тона и качества кожи лица, шеи, декольте и других зон на теле и волосистой части головы, сопоставимого с ручным косметическим массажем и превосходящего последний по результативности при этом без излишних усилий со стороны специалиста. Тем самым облегчается работа специалиста, сокращается время проведения процедуры, повышается эффективность.

В результате проведенных исследований было выявлено, что результат массажа (нормализации тонуса мышц, лимфодренажа, лифтинга, улучшения тона и качества кожи) достигается в случае, если сила воздействия на поверхность кожи оказывается сконцентрированным газовым потоком (в частном случае воздушной струей), которая имеет силу воздействия на обрабатываемую поверхность кожи не менее 0,6 Ньютона при расстоянии 10 мм от выходного сопла до обрабатываемой поверхности кожи.

Расстояние 10 мм от выходного сопла до обрабатываемой поверхности кожи взято как установочное, которое определяет силу газового потока выходящего из выходного сопла манипулы, т.к. меньшее расстояние (7 мм, 5 мм, 2 мм и т.д.) оказывает меньшее воздействие силы (разница не более 10%), но больше давление на поверхность кожи за счет уменьшения площади воздействия. И наоборот, при увеличении расстояния выходного сопла от обрабатываемой поверхности кожи до 70 мм сила воздействия увеличивается (разница не более 10%), но давление на обрабатываемую поверхность уменьшается за счет увеличения площади воздействия, т.к. струя газового потока имеет конусообразную форму факела. В случае увеличения расстояния выходного сопла от обрабатываемой поверхности кожи более 70 мм сила воздействия на обрабатываемую поверхность кожи начинает уменьшаться, а давление на обрабатываемую поверхность продолжает уменьшаться за счет увеличения площади воздействия.

Это дает дополнительные возможности специалисту для регулировки давления на обрабатываемую поверхность кожи простой сменой расстояния от выходного сопла манипулы до обрабатываемой поверхности кожи. Что обеспечивает вариативность массажного воздействия на обрабатываемые зоны, а именно, возможность изменения силы механического воздействия давлением воздуха и вибрационной волной на обрабатываемые участки кожи.

Также в результате проведенных исследований было выявлено, что, если сила воздействия на обрабатываемую поверхность кожи ниже 0,6 Ньютон, то эффективность такой процедуры меньше, чем эффективность ручного косметического массажа, проводимого с целью лимфодренажа, лифтинга, нормализации мышечного тонуса лица, шеи, декольте и других зон на теле.

Были произведены замеры силы воздействия газового потока на обрабатываемую поверхность при следующих условиях:

1. Устройство подавало газовый поток, который обеспечивал внутри газовой магистрали стабильное давление от 4 до 10 атмосфер. При этом вышеуказанное давление оставалось постоянным при наличии выхода газового потока из выходного сопла манипулы определенной площади за счет соответствующей подачи литров в минуту, необходимой для поддержания постоянного давления внутри газовой магистрали. Результаты приведены в Таблице 1.

2. Замеры силы воздействия газового потока на обрабатываемую поверхность производились при помощи динамометра при условии подачи газового потока из выходного сопла манипулы, которое находилось на расстоянии 10 мм от обрабатываемой поверхности. Данное расстояние выбрано, как наиболее оптимальное, которое демонстрирует силу воздействия газового потока +/-10%, т.к. при сокращении расстояния менее 10 мм показания на динамометре уменьшаются в пределах 10%, при увеличении расстояния до 70 мм показания динамометра увеличиваются примерно на 10%, после чего начинают снижаться из-за слишком сильного удаления выходного сопла от обрабатываемой поверхности.

Значения силы воздействия газового потока на обрабатываемую поверхность, полученные с помощью динамометра, при различных сочетаниях давления и площади выходного сопла, указаны внутри самой таблицы 1 в Ньютонах.

В таблице 1 выделены пороговые значения, которые превышают 0,6 Ньютон, таким образом, была выявлена закономерность зависимости сочетания давления внутри газовой магистрали и площади отверстия выходного сопла манипулы (или суммарная площадь всех выходных сопел манипулы).

Для того чтобы была возможность использования этих данных при конструировании и создании устройства, была создана Таблица 2, внутри которой вычисляется коэффициент k=P*S, где P - давление в атмосферах внутри газовой магистрали устройства, S - площадь выходного сопла манипулы в квадратных мм.

Таблица 1

Сила воздействия газового потока на поверхность кожи (Ньютон)

Площадь выходного сопла манипулы 0,5 0,8 1,1 1,5 2,0 2,5 3,1 Давление (Атм) 4 0,2 0,37 0,45 0,64 0,71 0,78 0,84 5 0,27 0,50 0,62 0,89 0,99 1,08 1,02 6 0,36 0,63 0,79 1,10 1,24 1,38 1,60 7 0,45 0,75 0,96 1,33 1,56 1,80 2,20 8 0,54 0,87 1,10 1,47 1,83 2,24 2,67 9 0,59 0,99 1,24 1,62 2,12 2,70 3,22 10 0,62 1,09 1,39 1,78 2,42 3,19 3,83

Таблица 2 является более расширенной, и отражает зависимость силы воздействия газового потока на поверхность кожи от площади выходного сопла манипулы (либо суммарной площади выходных сопел), взятого с шагом 0,1 мм² и давления газового потока, подаваемого в газовую магистраль манипулы.

Таблица 2

Площадь S выходного сопла манипулы 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 1,5 1,6 Давление (АТМ) 4 2,0 2,4 2,8 3,2 3,6 4,0 4,4 4,8 5,2 5,6 6,0 6,4 4,2 2,1 2,5 2,9 3,4 3,8 4,2 4,6 5,0 5,5 5,9 6,3 6,7 4,4 2,2 2,6 3,1 3,5 4,0 4,4 4,8 5,3 5,7 6,2 6,6 7,0 4,6 2,3 2,8 3,2 3,7 4,1 4,6 5,1 5,5 6,0 6,4 6,9 7,4 4,8 2,4 2,9 3,4 3,8 4,3 4,8 5,3 5,8 6,2 6,7 7,2 7,7 5 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 5,2 2,6 3,1 3,6 4,2 4,7 5,2 5,7 6,2 6,8 7,3 7,8 8,3 5,4 2,7 3,2 3,8 4,3 4,9 5,4 5,9 6,5 7,0 7,6 8,1 8,6 5,6 2,8 3,4 3,9 4,5 5,0 5,6 6,2 6,7 7,3 7,8 8,4 9,0 5,8 2,9 3,5 4,1 4,6 5,2 5,8 6,4 7,0 7,5 8,1 8,7 9,3 6 3,0 3,6 4,2 4,8 5,4 6,0 6,6 7,2 7,8 8,4 9,0 9,6 6,2 3,1 3,7 4,3 5,0 5,6 6,2 6,8 7,4 8,1 8,7 9,3 9,9 6,4 3,2 3,8 4,5 5,1 5,8 6,4 7,0 7,7 8,3 9,0 9,6 10,2 6,6 3,3 4,0 4,6 5,3 5,9 6,6 7,3 7,9 8,6 9,2 9,9 10,6 6,8 3,4 4,1 4,8 5,4 6,1 6,8 7,5 8,2 8,8 9,5 10,2 10,9 7 3,5 4,2 4,9 5,6 6,3 7,0 7,7 8,4 9,1 9,8 10,5 11,2 7,2 3,6 4,3 5,0 5,8 6,5 7,2 7,9 8,6 9,4 10,1 10,8 11,5 7,4 3,7 4,4 5,2 5,9 6,7 7,4 8,1 8,9 9,6 10,4 11,1 11,8 7,6 3,8 4,6 5,3 6,1 6,8 7,6 8,4 9,1 9,9 10,6 11,4 12,2 7,8 3,9 4,7 5,5 6,2 7,0 7,8 8,6 9,4 10,1 10,9 11,7 12,5 8 4,0 4,8 5,6 6,4 7,2 8,0 8,8 9,6 10,4 11,2 12,0 12,8 8,2 4,1 4,9 5,7 6,6 7,4 8,2 9,0 9,8 10,7 11,5 12,3 13,1 8,4 4,2 5,0 5,9 6,7 7,6 8,4 9,2 10,1 10,9 11,8 12,6 13,4 8,6 4,3 5,2 6,0 6,9 7,7 8,6 9,5 10,3 11,2 12,0 12,9 13,8 8,8 4,4 5,3 6,2 7,0 7,9 8,8 9,7 10,6 11,4 12,3 13,2 14,1 9 4,5 5,4 6,3 7,2 8,1 9,0 9,9 10,8 11,7 12,6 13,5 14,4 9,2 4,6 5,5 6,4 7,4 8,3 9,2 10,1 11,0 12,0 12,9 13,8 14,7 9,4 4,7 5,6 6,6 7,5 8,5 9,4 10,3 11,3 12,2 13,2 14,1 15,0 9,6 4,8 5,8 6,7 7,7 8,6 9,6 10,6 11,5 12,5 13,4 14,4 15,4 9,8 4,9 5,9 6,9 7,8 8,8 9,8 10,8 11,8 12,7 13,7 14,7 15,7 10 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0

Таблица 2 (продолжение)

Площадь S выходного сопла манипулы 1,7 1,8 1,9 2 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 3 Давление (АТМ) 4 6,8 7,2 7,6 8,0 8,4 8,8 9,2 9,6 10,0 10,4 10,8 11,2 11,6 12,0 4,2 7,1 7,6 8,0 8,4 8,8 9,2 9,7 10,1 10,5 10,9 11,3 11,8 12,2 12,6 4,4 7,5 7,9 8,4 8,8 9,2 9,7 10,1 10,6 11,0 11,4 11,9 12,3 12,8 13,2 4,6 7,8 8,3 8,7 9,2 9,7 10,1 10,6 11,0 11,5 12,0 12,4 12,9 13,3 13,8 4,8 8,2 8,6 9,1 9,6 10,1 10,6 11,0 11,5 12,0 12,5 13,0 13,4 13,9 14,4 5 8,5 9,0 9,5 10,0 10,5 11,0 11,5 12,0 12,5 13,0 13,5 14,0 14,5 15,0 5,2 8,8 9,4 9,9 10,4 10,9 11,4 12,0 12,5 13,0 13,5 14,0 14,6 15,1 15,6 5,4 9,2 9,7 10,3 10,8 11,3 11,9 12,4 13,0 13,5 14,0 14,6 15,1 15,7 16,2 5,6 9,5 10,1 10,6 11,2 11,8 12,3 12,9 13,4 14,0 14,6 15,1 15,7 16,2 16,8 5,8 9,9 10,4 11,0 11,6 12,2 12,8 13,3 13,9 14,5 15,1 15,7 16,2 16,8 17,4 6 10,2 10,8 11,4 12,0 12,6 13,2 13,8 14,4 15,0 15,6 16,2 16,8 17,4 18,0 6,2 10,5 11,2 11,8 12,4 13,0 13,6 14,3 14,9 15,5 16,1 16,7 17,4 18,0 18,6 6,4 10,9 11,5 12,2 12,8 13,4 14,1 14,7 15,4 16,0 16,6 17,3 17,9 18,6 19,2 6,6 11,2 11,9 12,5 13,2 13,9 14,5 15,2 15,8 16,5 17,2 17,8 18,5 19,1 19,8 6,8 11,6 12,2 12,9 13,6 14,3 15,0 15,6 16,3 17,0 17,7 18,4 19,0 19,7 20,4 7 11,9 12,6 13,3 14,0 14,7 15,4 16,1 16,8 17,5 18,2 18,9 19,6 20,3 21,0 7,2 12,2 13,0 13,7 14,4 15,1 15,8 16,6 17,3 18,0 18,7 19,4 20,2 20,9 21,6 7,4 12,6 13,3 14,1 14,8 15,5 16,3 17,0 17,8 18,5 19,2 20,0 20,7 21,5 22,2 7,6 12,9 13,7 14,4 15,2 16,0 16,7 17,5 18,2 19,0 19,8 20,5 21,3 22,0 22,8 7,8 13,3 14,0 14,8 15,6 16,4 17,2 17,9 18,7 19,5 20,3 21,1 21,8 22,6 23,4 8 13,6 14,4 15,2 16,0 16,8 17,6 18,4 19,2 20,0 20,8 21,6 22,4 23,2 24,0 8,2 13,9 14,8 15,6 16,4 17,2 18,0 18,9 19,7 20,5 21,3 22,1 23,0 23,8 24,6 8,4 14,3 15,1 16,0 16,8 17,6 18,5 19,3 20,2 21,0 21,8 22,7 23,5 24,4 25,2 8,6 14,6 15,5 16,3 17,2 18,1 18,9 19,8 20,6 21,5 22,4 23,2 24,1 24,9 25,8 8,8 15,0 15,8 16,7 17,6 18,5 19,4 20,2 21,1 22,0 22,9 23,8 24,6 25,5 26,4 9 15,3 16,2 17,1 18,0 18,9 19,8 20,7 21,6 22,5 23,4 24,3 25,2 26,1 27,0 9,2 15,6 16,6 17,5 18,4 19,3 20,2 21,2 22,1 23,0 23,9 24,8 25,8 26,7 27,6 9,4 16,0 16,9 17,9 18,8 19,7 20,7 21,6 22,6 23,5 24,4 25,4 26,3 27,3 28,2 9,6 16,3 17,3 18,2 19,2 20,2 21,1 22,1 23,0 24,0 25,0 25,9 26,9 27,8 28,8 9,8 16,7 17,6 18,6 19,6 20,6 21,6 22,5 23,5 24,5 25,5 26,5 27,4 28,4 29,4 10 17,0 18,0 19,0 20,0 21,0 22,0 23,0 24,0 25,0 26,0 27,0 28,0 29,0 30,0

При сопоставлении Таблицы 1 и Таблицы 2 было выявлено, что при значениях давления и площади по меньшей мере одного сопла, при которых в Таблице 2 получается коэффициент k=5, сила воздействия в Таблице 1 получается равна или больше, чем 0,6 Ньютона, что и требуется для достижения возможности за более короткий срок, по сравнению с прототипом или ручным массажом, проработки более глубоких мышц лица, связок и фасций, опосредованной стимуляции рецепторов кожи, снятия спазмов с напряженных мышц и нормализация тонуса сосудов микроциркуляторного русла.

Следовательно при выборе площади S выходного сопла манипулы (либо суммарная площадь всех выходных сопел) для достижения указанного технического результата, может быть выражена следующей формулой S≥k/P, где

P - постоянное давление, в газовой магистрали, измеряемое в атмосферах и создаваемое по меньшей мере одним компрессором, при условиях прохождения газовой среды через выходное сопло манипулы на обрабатываемую поверхность, а

k является постоянным коэффициентом, k=const, k=5 и характеризует нижнюю границу силы желаемого воздействия на обрабатываемую поверхность кожи выходящим из выходного сопла манипулы газовым потоком.

При данных параметрах сила воздействия газового потока на обрабатываемую поверхность кожи на расстоянии 10 мм от выходного сопла манипулы до обрабатываемой поверхности будет всегда больше или равна 0,6 Ньютон, что необходимо для того, чтобы эффективность результата массажа с целью нормализации мышечного тонуса, лимфодренажа, лифтинга, улучшения качества и тона кожи выше эффективности ручного косметического массажа, который осуществляется специалистом.

Таким образом при подаче газового или газово/жидкостного потока по газовой или газовой и жидкостной магистралям, газовый и/или газовый и жидкостной потоки через соответствующие сопла подаются во внутренний объем манипулы и газовый поток поступающий под давлением 4-10 атмосфер через выходное сопло манипулы распыляется на обрабатываемый участок кожи с силой воздействия от 0,6 Н до 100 Н.

Изобретение относится к технологии генерации газовых и/или газокапельных струй применительно к косметологии для поверхностного расслабляющего и глубокого тонизирующего массажа. Устройство для массажного воздействия на кожу лица, шеи, зоны декольте, тела и волосистой части головы содержит систему подачи газовой среды, соединённую с по меньшей мере одной манипулой. При этом система подачи газовой среды содержит по меньшей мере один компрессор, соединенный с по меньшей мере одной газовой магистралью, и регулятор давления газовой среды внутри газовой магистрали, а также манипулу, содержащую корпус по меньшей мере с одним выходным соплом. Выходное сопло манипулы с площадью S или общей площадью S всех выходных сопел манипулы выполнено с возможностью удерживать постоянное давление в газовой магистрали, создаваемое по меньшей мере одним компрессором системы подачи газовой среды, где общая площадь S≥k/P, где k - постоянный коэффициент, k=5, P - постоянное давление в газовой магистрали, измеряемое в атмосферах и создаваемое по меньшей мере одним компрессором, при условиях прохождения газовой среды через по меньшей мере одно выходное сопло манипулы на обрабатываемую поверхность. Достигается повышение эффективности и ускорение массажной процедуры. 1 з.п. ф-лы, 2 ил., 2 табл.

1. Устройство для массажного воздействия на кожу лица, шеи, зоны декольте, тела и волосистой части головы, содержащее систему подачи газовой среды, соединенную с газовым соплом, установленным в корпусе манипулы, отличающееся тем, что

система подачи газовой среды содержит по меньшей мере один компрессор, соединенный с газовым соплом манипулы посредством по меньшей мере одной газовой магистрали с регулятором давления газовой среды,

при этом корпус манипулы содержит по меньшей мере одно выходное сопло манипулы с площадью S или общей площадью S всех выходных сопел, выполненное с возможностью удерживать постоянное давление в газовой магистрали, создаваемое по меньшей мере одним компрессором системы подачи газовой среды, где площадь S≥k/P, где

k - постоянный коэффициент, k=5;

P - постоянное давление в газовой магистрали, измеряемое в атмосферах и создаваемое по меньшей мере одним компрессором, при условиях прохождения газовой среды через выходное сопло манипулы на обрабатываемую поверхность.

2. Устройство по п. 1, отличающееся тем, что содержит систему подачи жидкостной среды, выполненную с возможностью подачи жидкостной среды через манипулу на обрабатываемую поверхность кожи, а манипула дополнительно содержит по меньшей мере одно сопло жидкостной среды.
