Устройство мигающей подсветки и мигающее устройство Российский патент 2025 года по МПК G06K7/14

Настоящая группа изобретений относится к области смарт-карт, в частности к устройству мигающей подсветки и мигающему устройству смарт-карты.

Смарт-карта, также известная как IC карта, интеллектуальная карта, карта с микрочипом и т.д., представляет собой специальный чип IC, встроенный в пластиковую подложку из ПВХ (или ABS, PC, PETG и т. д.) в соответствии со стандартом ISO7816, инкапсулированный в форму карты, аналогичную магнитной карте, также может быть инкапсулирован в кнопки, ключи, украшения и другие специальные формы.

Из уровня техники известна Платёжная смарт-карта по патенту RU 215746 U1 от 23.12.2022, которая включает в себя рамочную антенну, чип-модуль с дуальным интерфейсом, рамочную антенну с полупроводниковыми светодиодами, листы пластика и ламинационной плёнки, при этом рамочная антенна со светодиодами расположена на отдельном листе пластика. Использование полезной модели позволяет повысить защищённость от внешних воздействий резонансного контура смарт-карты со светодиодами.

Наиболее близким аналогом, принятым за прототип, является устройство по заявке KR 20140115826 A от 01.10.2014, где раскрыта карта RFID со светодиодной подсветкой, содержащей: корпус карты, в котором на её передней или задней поверхности сформирован определённый рисунок, способный передавать свет; RFID-метку, выполненную в виде микросхемы интегральной схемы (ИС) и антенны, встроенной в корпус карты; по меньшей мере одно светодиодное устройство, встроенное в корпус карты для обеспечения фонового освещения конкретного рисунка корпуса карты; блок управления, встроенный в корпус карты, для управления по меньшей мере одним светодиодным устройством в заданном способе управления; и блок передачи энергии, встроенный в корпус карты для передачи тока, индуцированного во встроенной антенне RFID-метки, по меньшей мере, на одно светодиодное устройство, и устройство управления. Когда ток индуцируется во встроенной антенне RFID-метки, по меньшей мере, одно светодиодное устройство включается и выключается под управлением блока управления. Следовательно, карта RFID со светодиодной подсветкой сконфигурирована так, чтобы проявлять эффект фонового освещения посредством определённого рисунка корпуса карты.

Недостатком известных решений является ограниченное использование светодиодов, таким устройствам не хватает интерактивности и возможности взаимодействовать с пользователем.

Задачей заявленной группы изобретений является устранение недостатков аналогов и создание устройства, которое не только выполняет функцию освещения, но также может реализовывать индивидуальные требования пользователя и взаимодействовать с ним.

Технически результатом является возможность интерактивного взаимодействия пользователя со смарт-картой и реализации его индивидуальных требований, кроме того, заявленное решение может быть применимым к различным сценариям использования и предоставлять информационные подсказки пользователям.

Технический результат достигается за счёт того, что устройство мигающей подсветки содержит модуль интегрированной микросхемы и модуль управления подсветкой, причём модуль интегрированной микросхемы содержит чип и антенну; модуль управления подсветкой состоит из модуля мигающей подсветки и модуля управления; устройство содержит конденсатор; при этом, модуль мигающей подсветки подключён к модулю управления, модуль управления подключён к модулю интегральной схемы или является интегральной схемой, а интегральная схема подключена к антенне; модуль управления управляет модулем мигающей подсветки для отображения соответствующего состояния дисплея в соответствии с состоянием приложения в модуле интегральной микросхемы и/или в соответствии с полученной командой управления; кроме того, конденсатор подключён параллельно положительному и отрицательному полюсам модуля управления для стабилизации напряжения и усиления тока.

Также, технический результат достигается за счёт того, что мигающее устройство включает в себя передний наружный слой, передний поверхностный слой, функциональный слой, задний поверхностный слой и задний наружный слой.

В дополнительном варианте реализации блок мигающих светодиодов включает в себя два и более светодиодов, которые могут быть подключены последовательно и параллельно.

Режимы мигания и горения два и более светодиодов включают в себя поочерёдное мигание и горение любого светодиода, горение два и более светодиодов одновременно, и горение два и более светодиодов разными цветами; светодиоды могут быть расположены под любым углом.

В дополнительном варианте реализации блок управления блоком мигающей подсветки для отображения в соответствии с состоянием приложения модуля IC обеспечивает следующие возможности:

- когда модуль IC находится в состоянии успешного считывания информации, блок управления управляет блоком мигающей подсветки для отображения в соответствии с первым состоянием отображения;

- когда модуль IC находится в состоянии сбоя при считывании информации, блок управления управляет блоком мигающей подсветки для отображения в соответствии со вторым состоянием отображения;

- когда модуль IC находится в состоянии записи информации, блок управления управляет блоком мигающей подсветки для отображения в соответствии с третьим состоянием отображения.

При этом первый, второй и третий режимы отображения различны, и первое состояние отображения, второе состояние отображения и третье состояние отображения включают в себя два и более светодиодов, мигающих попеременно, более одного светодиода, излучающих свет одновременно, и более одного светодиода, горящих разными цветами.

В дополнительном варианте реализации блок управления, управляющий блоком мигающей подсветки для отображения в соответствии с принятой командой управления, включает в себя основную команду управления, включающую в себя первую команду управления – отображение соответствующего цвета в соответствии с личными параметрами;

Управление блоком мигающей подсветки для отображения соответствующего состояния включает в себя отображение цвета, соответствующего личным параметрам, в соответствии с назначенным уровнем и заранее заданным цветовым соотношением между личными параметрами и цветом.

При этом личные параметры разделяются на первый, основной, уровень и второй, подчинённый, уровень, а цвета отображения, соответствующие личным параметрам, включают в себя первый цвет и второй цвет. Первый цвет, в частности, красный, а второй – синий.

В дополнительном варианте реализации блок управления блоком мигающей подсветки для отображения в соответствии с принятой командой управления, включает в себя вторую инструкцию управления, которая заключается в отображении цвета в соответствии с контекстом использования устройства.

Управление блоком мигающей подсветки для отображения соответствующего состояния отображения включает в себя отображение цвета, соответствующего контексту использования устройства, в соответствии с контекстом использования устройства и предварительно установленным соответствующим соотношением между окружением и цветом.

При этом контекст использования устройства разделяется на первый сценарий и второй сценарий, первый сценарий – место развлечений, второй – рабочее место, а цвета дисплея, соответствующие контексту использования устройства, разделяются на третий цвет и четвёртый цвет. Третий цвет, в частности, оранжевый, а четвёртый цвет – зелёный.

В дополнительном варианте реализации устройство включает в себя блок беспроводного соединения, который используется для подключения внешнего оборудования, соединяется с блоком управления и используется для передачи внешней команды внешнего устройства в блок управления.

В дополнительном варианте реализации расположение модуля IC и модуля управления мигающей подсветкой могут быть расположены в одной или в разных плоскостях.

В дополнительном варианте реализации антенный резистор подключается параллельно обоим концам IC антенны, при этом антенный резистор используется для снижения нагрузки IC модуля.

В устройстве используется черный материал для изготовления антенного слоя или защитного слоя, и за счёт использования пигмента в формуле черного материала повышается уровень непрозрачности карты, устраняя необходимость в постпечатном использовании красок со свойством поглощения инфракрасного излучения.

Блок подсветки и чип микросхемы могут быть соединены одним из следующих способов: ACF (анизотропная проводящая плёнка), зацепление, проводные соединения, технология сварки для достижения бесконтактной функции.

Данное устройство реализует модуль управления мигающей подсветкой для мигания и горения в соответствии с разработанными командами, что может не только повысить эстетику и интерес к устройству, но также быть применимым к различным сценариям и предоставлять информационные подсказки пользователям.

Кроме того слой антенны, слой подложки и защитный слой изготовлены из материалов ПВХ, или PETG или PC.

Заявленная группа изобретений поясняется следующими схемами и рисунками.

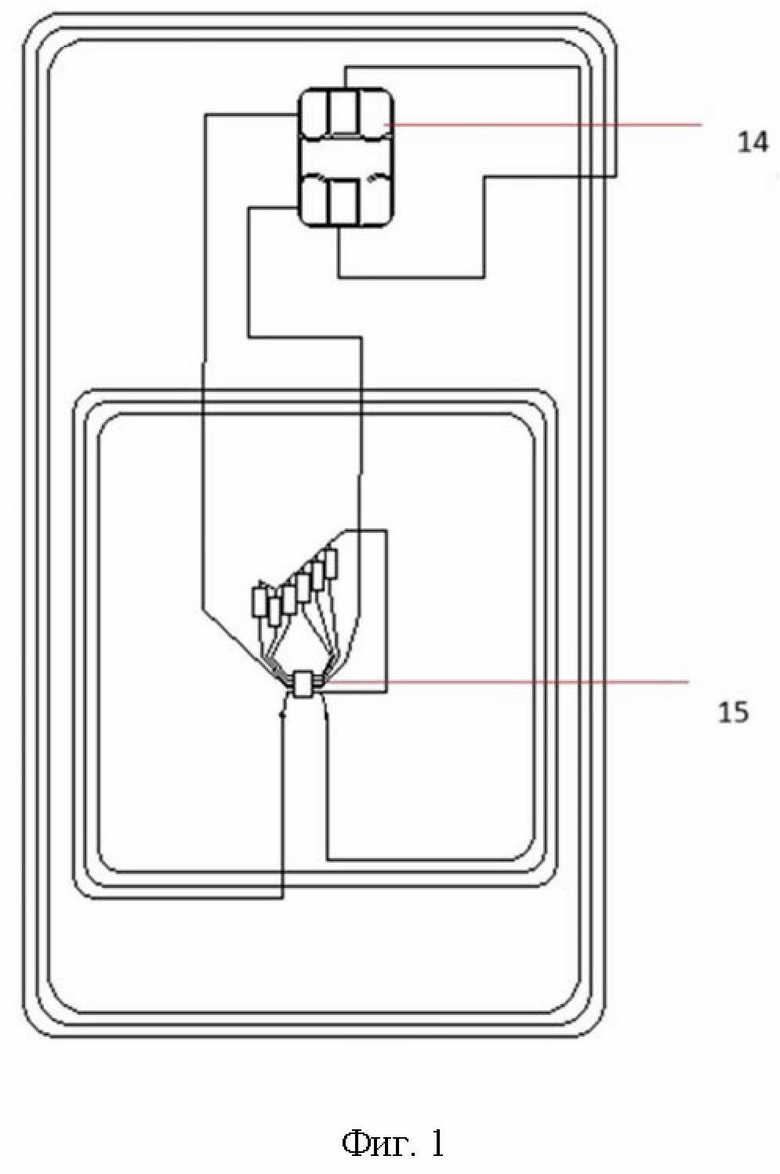

Фиг. 1 представляет собой схематическое изображение первой конструкции мигающего устройства согласно варианту реализации данного изобретения.

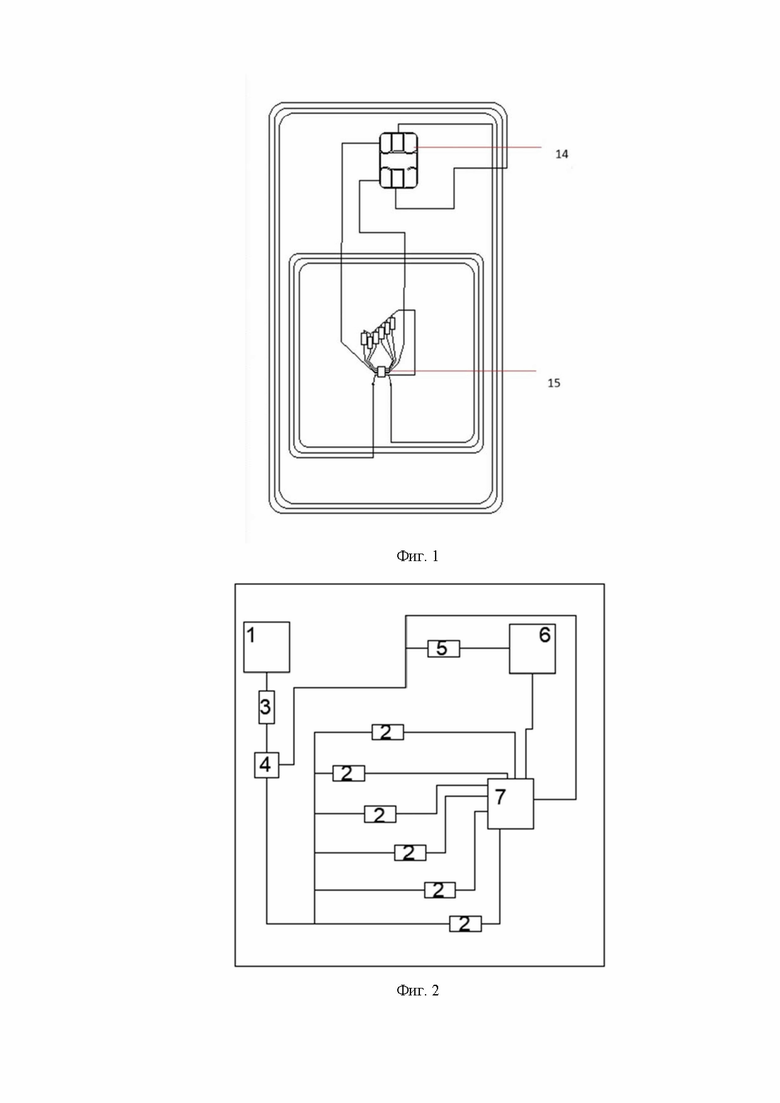

Фиг. 2-4 являются схематическим представлением платы управления мигающей подсветкой согласно варианту реализации данного изобретения.

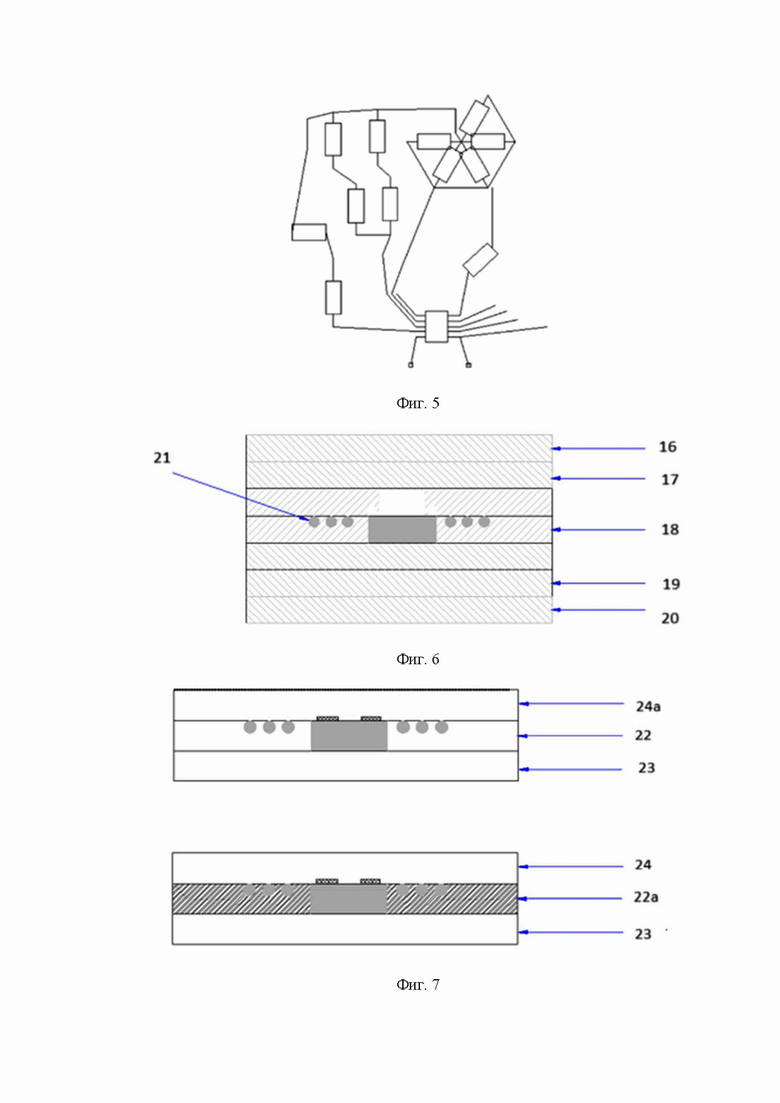

Фиг. 5-7 являются вторым схематическим представлением устройства мигающей подсветки согласно варианту реализации настоящего изобретения.

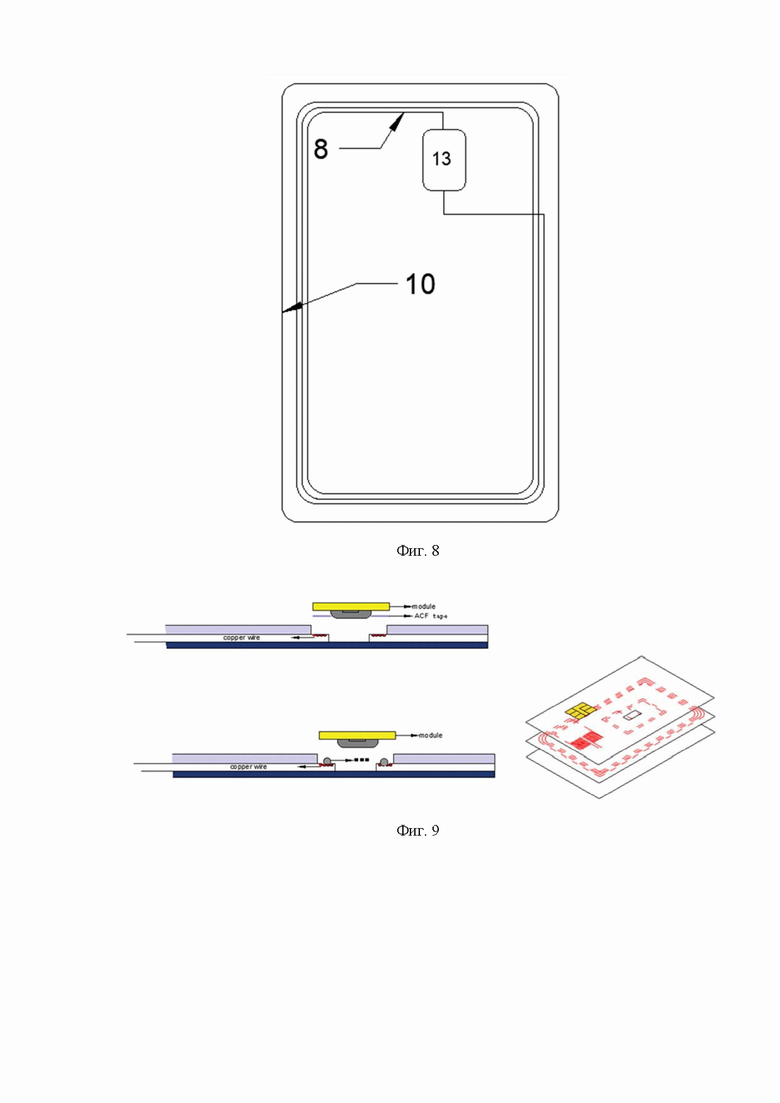

Фиг. 8-9 являются схематическим представлением модуля IC согласно варианту реализации настоящего изобретения.

Фиг. 10 является схематическим представлением модуля управления мигающей подсветки согласно варианту реализации настоящего изобретения.

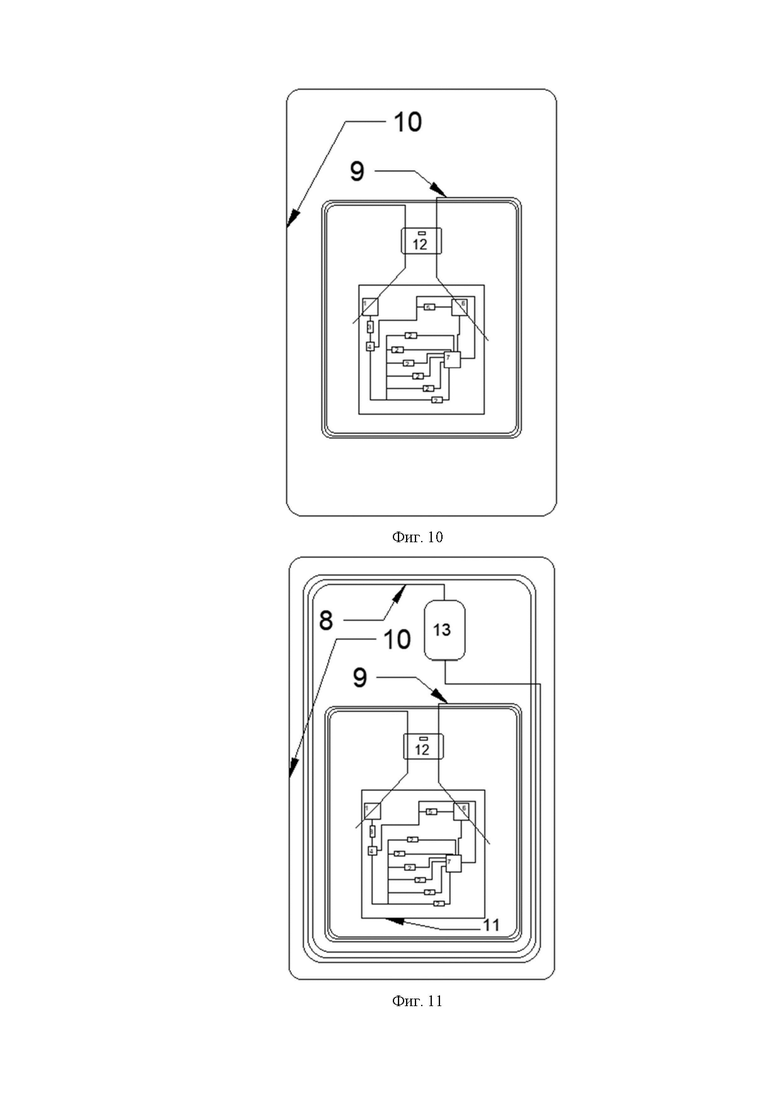

Фиг. 11-12 являются схематическим представлением третьей конструкции устройства мигающей подсветки согласно варианту реализации настоящего изобретения.

На фигурах указаны следующие позиции:

1. Соединительный контакт между платой управления и одним концом антенны;

2. Светодиод;

3. Диод;

4. Положительный полюс светодиода;

5. Конденсатор;

6. Соединительный контакт между платой управления и другим концом антенны;

7. Модуль управления;

8. Антенна микросхемы;

9. Антенна платы управления;

10. Оболочка устройства мигающей подсветки;

11. Плата управления;

12. Резистор;

13. IC чип;

14. Модуль микроэлектронного устройства IC;

15. Модуль управления мигающей подсветкой;

16. Передний наружный слой;

17. Передний поверхностный слой;

18. Функциональный слой;

19. Задний поверхностный слой;

20. Задний наружный слой;

21. Антенна;

22, 22а. Антенный слой;

23. Слой подложки;

24, 24а. Защитный слой.

Описанные ниже варианты реализации представляют собой лишь часть вариантов реализации настоящего изобретения. На основании вариантов реализации настоящего изобретения все другие варианты реализации, полученные специалистами в данной области техники без приложения творческих усилий, входят в объём защиты настоящего изобретения.

Термины «первый», «второй», «третий», «четвёртый» и т. д. (если таковые имеются) в описании и структуре настоящего изобретения и на приведённых чертежах используются для различения похожих объектов и не обязательно описывают конкретный порядок или последовательность. Используемые таким образом данные являются взаимозаменяемыми при соответствующих обстоятельствах, так что варианты реализации изобретения, описанные здесь, могут быть реализованы на практике в последовательности, отличной от проиллюстрированной или описанной здесь.

В различных вариантах настоящего раскрытия информации порядковые номера процессов не означают порядок выполнения, и порядок выполнения процессов должен определяться их функциями и внутренней логикой, а не порядком реализации вариантов настоящего изобретения. Процесс реализации не несёт каких-либо ограничений.

В настоящем раскрытии информации термины «содержащий» и «имеющий» и любые их варианты предназначены для охвата неисключительного включения, например, процесса, способа, системы, продукта или устройства, содержащего ряд шагов или блоков, не обязательно ограничивающегося теми шагами или элементами, которые были перечислены, но могущего содержать другие шаги или элементы, которые не были перечислены или не присущи процессу, методу, продукту или устройству.

В настоящем изобретении «множество» означает два или более. «И/или» - это просто ассоциативное отношение, описывающее связанные объекты, что означает, что может быть три вида отношений, например, и/или B, что может означать: A существует отдельно, A и B существуют одновременно и B существует отдельно. Символ «/» обычно указывает на то, что объекты состоят в отношении «или». «Включает A, B и C», «Включает A, B, C» означает, что включены все A, B и C, «включает A, B или C» означает включение одного из A, B и C, «Содержит A, B и/или C» означает, что содержится любой 1 или любые 2 или 3 из A, B и C.

В данном описании «В, соответствующее А», «В, соответствующее А», «А, соответствующее В» или «В, соответствующее А» означает, что В связано с А, и согласно А возможно определить B. Определение B на основе A не означает определение B только на основе A, B также может быть определено на основе A и/или другой информации. Соответствие между A и B означает, что сходство между A и B больше или равно заданному порогу.

В зависимости от контекста, «если» в контексте настоящего документа может интерпретироваться как «в» или «когда» или «в ответ на определение» или «в ответ на обнаружение».

Техническое решение настоящего изобретения будет подробно описано ниже с конкретными вариантами реализации. Следующие конкретные варианты осуществления могут быть объединены друг с другом, и одни и те же или подобные концепции или процессы могут не повторяться в некоторых вариантах осуществления.

На Фиг. 1 в качестве примера показана первая структурная схема устройства мигающей подсветки согласно варианту осуществления настоящего изобретения. Как показано, устройство мигающей подсветки включает в себя модуль микроэлектронного устройства IC (чип интегральной микросхемы, микроэлектронное устройство) 14 и модуль управления мигающей подсветкой 15.

Модуль IC включает в себя IC чип и IC антенну; модуль управления мигающей подсветки включает в себя блок мигающей подсветки и блок управления.

Блок мигающей подсветки соединён с блоком управления, блок управления соединён с IC микросхемой, или блок управления может быть самой IC микросхемой, а IC микросхема соединена с IC антенной.

Блок управления управляет блоком мигающей подсветки для отображения в соответствии с состоянием приложения модуля IC и/или в соответствии с принятой командой управления.

Данное изобретение может реализовать модуль управления подсветкой, которая мигает в соответствии с заданным действием, что может не только повысить уровень эстетики и интереса к устройству, но также быть применимым к различным сценариям и предоставлять пользователю информационные подсказки. В соответствии с состоянием приложения модуля IC и/или блок управления управляет блоком мигающей подсветки для отображения в соответствии с полученной командой управления.

В дополнительном варианте реализации блок мигающей подсветки включает в себя два и более светодиодов, которое может быть подключено последовательно или параллельно.

Режимы мигания и горения два и более светодиодов включают в себя поочерёдное мигание и горение любого светодиода, горение два и более светодиодов одновременно, и горение два и более светодиодов разными цветами

Фиг. 2-4 являются схематичным представлением платы управления миганием и горением в варианте реализации данного изобретения; как показано на фиг. 2, светодиоды могут попеременно мигать; как показано на фиг. 3, более одного светодиодов подключены параллельно к одной линии. Контролируя напряжение, можно одновременно включить более одного светодиода в одной цепи, а светодиоды на разных линиях могут мигать попеременно. Как показано на фиг. 3 более одного светодиода подключены последовательно к одной линии. Управляя током, можно одновременно включить более одного светодиода в одной цепи, а светодиоды на разных линиях могут мигать попеременно. Как показано на фиг.5, более одного светодиода подключены последовательно или параллельно к одной линии, причём положение, цвет и количество светодиодов могут быть разными.

В дополнительном варианте реализации блок управления мигающей подсветкой для отображения в соответствии с состоянием приложения модуля IC обеспечивает следующие возможности:

- когда модуль IC находится в состоянии успешного считывания информации, блок управления управляет блоком мигающей подсветки для отображения в соответствии с первым состоянием отображения;

- когда модуль IC находится в состоянии сбоя при считывании информации, блок управления управляет блоком мигающей подсветки для отображения в соответствии со вторым состоянием отображения;

- когда модуль IC находится в состоянии записи информации, блок управления управляет блоком мигающей подсветки для отображения в соответствии с третьим состоянием отображения.

При этом первый, второй и третий режимы отображения различны, и первое состояние отображения, второе состояние отображения и третье состояние отображения включают в себя два и более светодиодов, мигающих попеременно, более одного светодиодов, излучающих свет одновременно, и более одного светодиода, горящих разными цветами.

Например, когда устройство мигающей подсветки реализует взаимодействие данных со считывателем радиочастотных карт RFID через индукционную катушку и соответствующую схему модуляции беспроводного сигнала, информация будет считываться и записываться, при этом, когда модуль IC находится в состоянии успешного считывания информации, блок управления может управлять блоком мигающей подсветки для отображения в соответствии с первым состоянием, которое может включать в себя поочерёдное мигание и горение два и более светодиодов.

Когда модуль IC находится в состоянии сбоя при считывании информации, блок управления может управлять блоком мигающей подсветки для отображения в соответствии со вторым состоянием, которое может включать в себя более одного одновременно горящих светодиодов

Когда модуль IC находится в состоянии записи информации, блок управления может управлять блоком мигающей подсветки для отображения в соответствии с третьим состоянием, которое может включать в себя два и более светодиодов, горящих разными цветами.

Следует отметить, что состояние вышеупомянутого микроэлектронного устройства IC и состояние отображения блока мигающей подсветки являются только иллюстративными, и изобретение не ограничивает состояние микроэлектронного устройства IC и состояние отображения блока мигающей подсветки.

Блок управления управляет блоком мигающей подсветки для отображения в соответствии с состоянием чтения и записи модуля IC, так что пользователь может понять состояние модуля IC по подсветке, что реализует взаимодействие с пользователями и простым способом способствует улучшению пользовательского опыта.

В дополнительном варианте реализации блок управления мигающей подсветкой для отображения в соответствии с принятой командой управления, включает в себя основную команду управления, которая включает в себя первую команду управления – отображение соответствующего цвета в соответствии с личными параметрами.

Управление блоком мигающей подсветки для отображения соответствующего состояния включает в себя отображение цвета, соответствующего личным параметрам, в соответствии с назначенным уровнем персонала и заранее заданным цветовым соотношением между личными параметрами и цветом.

При этом личные параметры разделяются на первый, основной, уровень и второй, подчинённый, уровень, а цвета отображения, соответствующие личным параметрам, включают в себя первый цвет и второй цвет. Два цвета, первый цвет, в частности, красный, а второй цвет – синий.

Например, соответствующее состояние отображения может отображаться согласно уровню личных параметров. В частности, блок управления может принимать команду управления, при этом команда управления может быть внешней командой и включать в себя первую команду, первая команда может включать в себя отображение соответствующего цвета в соответствии с личным параметром, а личный параметр может включать в себя первый уровень и второй уровень. Два уровня, первый – главный, второй – подчинённый, цвет, соответствующий главному уровню, может быть красным, а цвет, соответствующий подчинённому уровню, может быть синим.

Отображая разные цвета, можно указать личные параметры разного персонала, что просто и эффективно.

В дополнительном варианте реализации блок управления мигающей подсветкой для отображения в соответствии с принятой командой управления, включает в себя вторую инструкцию управления, которая заключается в отображении цвета в соответствии с контекстом использования устройства.

Управление блоком мигающей подсветки для отображения соответствующего состояния отображения включает в себя отображение цвета, соответствующего контексту использования устройства и предварительно установленным соответствующим соотношением между окружением и цветом отображения управление блоком мигающей подсветки.

При этом контекст использования устройства разделяется на первый сценарий и второй сценарий, первый сценарий – место развлечений, второй – рабочее место, а цвета дисплея, соответствующие контексту использования устройства, разделяются на третий цвет и четвёртый цвет. Третий цвет, в частности, может быть оранжевым, а четвёртый цвет – зелёным.

Например, устройство мигающей подсветки согласно варианту реализации настоящего изобретения также может применяться в различных сценариях, которые могут включать, помимо прочего, развлекательные места и рабочее пространство. В частности, когда устройство находится в развлекательном месте, оно может отображаться оранжевым цветом, а когда устройство находится в рабочем пространстве, оно может отображаться зелёным. При этом контекст использования устройства может быть определён, а блок мигающей подсветки может отображать соответствующий цвет путём ввода команды управления.

В дополнительном варианте реализации устройство включает в себя блок беспроводного соединения, который используется для подключения внешнего оборудования, соединяется с блоком управления и используется для передачи внешней команды внешнего устройства в блок управления.

Например, настоящее изобретение может также включать в себя блок беспроводного соединения, при этом блок беспроводного соединения может подключаться к внешнему устройству, такому как интеллектуальный терминал (мобильный телефон), и передавать внешнюю команду внешнего устройства в блок управления, то есть внешнее устройство управляет состоянием отображения для удовлетворения разнообразных потребностей пользователей.

В дополнительном варианте реализации расположение модуля IC и модуля управления мигающей подсветкой включает в себя модуль IC и модуль управления мигающей подсветкой расположены в одной плоскости, или в разных плоскостях.

Фиг. 6-7 являются вторым схематичным представлением мигающего устройства согласно варианту реализации настоящего изобретения. Как показано на фиг. 6, мигающее устройство включает передний наружный слой 16, передний поверхностный слой 17, функциональный слой 18, задний поверхностный слой 19 и задний наружный слой 20. Функциональный уровень содержит антенну 21.

При этом и задний наружный слой, при этом функциональный слой содержит: слой антенны, слой подложки и защитный слой, при этом антенный слой выполнен из материала, содержащего черный пигмент, а защитный слой содержит внешний слой из черного материала, выполненный с возможностью поглощения инфракрасного излучения.

Как показано на фиг. 7, функциональный слой состоит из антенного слоя 22, 22а, слоя подложки 23 и защитного слоя 24, 24а, при этом защитный слой может содержать внешний слой 24а чернил с эффектом поглощения инфракрасного излучения, а антенный слой 22а использует чёрный материал как слой антенны.

Кроме того слой антенны, слой подложки и защитный слой изготовлены из материалов ПВХ, или PETG или PC.

В дополнительном варианте реализации антенный резистор подключается параллельно обоим концам IC антенны, при этом антенный резистор используется для снижения нагрузки IC модуля.

Фиг. 8 является схематичным представлением модуля IC согласно варианту реализации настоящего изобретения. Модуль IC может включать в себя антенну IC чипа, ИС чип и корпус устройства мигающей подсветки.

Как показано на фиг. 9, модуль мигающей подсветки и IC чип могут быть соединены следующими способами: технология ACF, зацепление, проводное соединение, сварка для достижения бесконтактной функции.

Фиг. 10 является схематичным представлением модуля мигающей подсветки согласно варианту реализации настоящего изобретения, при этом принцип работы модуля управления мигающей подсветки заключается в следующем.

Когда модуль управления мигающей подсветкой помещается в пределах диапазона напряжённости поля считывателя, в антенне 9 модуля управления мигающей подсветкой будет генерироваться переменный ток. После того как переменный ток поступает на диод 3, он превращается в постоянный ток и поступает в модуль управления 7 для запуска модуля управления 7, отрицательный электрод модуля управления 7 подключается к антенне 9.

Аноды светодиода 2 соответственно подключены к анодам модуля управления 7, а катоды светодиода 2 подключены к соответствующим управляющим контактам модуля управления 7, и свечение светодиода 2 включается, а свечение светодиодов 2 на разных линиях можно подключить через внутреннее программное обеспечение модуля управления 7.

Конденсатор подключён параллельно положительному и отрицательному полюсам модуля управления 7 для стабилизации напряжения и усиления тока. Подключение резистора 12 параллельно на обоих концах антенны 9 может снизить нагрузку на антенну 9 модуля мигающей подсветки, уменьшить помехи модуля управления модулю IC и соответствовать рабочему стандарту модуля IC. Сопротивление можно регулировать в соответствии с параметрами антенны и можно отменять в соответствии с условиями работы устройства, которые не ограничены вариантами реализации настоящего изобретения.

Фиг. 11 является третьим схематичным представлением устройства мигающей подсветки. На основе соответствующего варианта реализации добавлен чип IC, и конкретное содержание может относиться к фиг. 10.

Фиг. 12 является схематичным представлением модуля IC и модуля управления мигающей подсветкой, соединённых напрямую.

Наконец, следует отметить, что приведённые выше варианты реализации используются только для иллюстрации технических решений настоящего изобретения, а не для их ограничения; хотя настоящее изобретение было подробно описано со ссылкой на вышеизложенные варианты осуществления, специалисты в данной области техники должны понимать, что возможно модифицировать технические решения, описанные в вариантах осуществления, или выполнить эквивалентную замену некоторых или всех технических функций; и эти модификации или замены не приводят к отклонению сущности соответствующих технических решений от технических решений различных вариантов реализации настоящего изобретения.

Настоящее изобретение относится к области смарт-карт, в частности к устройству мигающей подсветки и мигающему устройству смарт-карты. Технический результат достигается за счёт того, что устройство мигающей подсветки содержит модуль интегрированной микросхемы и модуль управления подсветкой, причём модуль интегрированной микросхемы содержит чип и антенну; модуль управления подсветкой состоит из модуля мигающей подсветки и модуля управления; устройство содержит конденсатор; при этом модуль мигающей подсветки подключён к модулю управления, модуль управления подключён к модулю интегральной схемы или является интегральной схемой, а интегральная схема подключена к антенне; модуль управления управляет модулем мигающей подсветки для отображения соответствующего состояния дисплея в соответствии с состоянием приложения в модуле интегральной микросхемы и/или в соответствии с полученной командой управления; кроме того, конденсатор подключён параллельно положительному и отрицательному полюсам модуля управления для стабилизации напряжения и усиления тока. Мигающее устройство включает в себя передний наружный слой, передний поверхностный слой, функциональный слой, задний поверхностный слой и задний наружный слой. Достигается возможность интерактивного взаимодействия пользователя со смарт-картой и реализации индивидуальных требований, кроме того, заявленное решение может быть применимым к различным сценариям использования и предоставлять информационные подсказки пользователям. 2 н. и 10 з.п. ф-лы., 12 ил.

1. Устройство мигающей подсветки, содержащее модуль интегрированной микросхемы и модуль управления подсветкой, причём модуль интегрированной микросхемы содержит чип и антенну; модуль управления подсветкой состоит из модуля мигающей подсветки и модуля управления; устройство содержит конденсатор; при этом модуль мигающей подсветки подключён к модулю управления, модуль управления подключён к модулю интегральной схемы или является интегральной схемой, а интегральная схема подключена к антенне, которая расположена в антенном слое функционального слоя; модуль управления управляет модулем мигающей подсветки для отображения соответствующего состояния дисплея в соответствии с состоянием приложения в модуле интегральной микросхемы и/или в соответствии с полученной командой управления; кроме того, конденсатор подключён параллельно положительному и отрицательному полюсам модуля управления для стабилизации напряжения и усиления тока, при этом модуль подсветки и модуль IC соединены с помощью анизотропной проводящей плёнки (ACF).

2. Устройство по п. 1, отличающееся тем, модуль мигающей подсветки содержит светодиоды, подключённые последовательно или параллельно и выполненные с возможностью расположения под любым углом, и выполнен с возможностью использования следующих режимов мигания и освещения: один светодиод мигает или горит попеременно; горят одновременно более одного светодиодов; два и более светодиодов горят разными цветами.

3. Устройство по п. 1, отличающееся тем, что в зависимости от состояния приложения модуля IC блок управления управляет модулем мигающей подсветки для отображения соответствующего состояния, в том числе:

когда приложения модуля IC находится в состоянии успешного считывания информации, блок управления управляет модулем мигающей подсветки в соответствии с первым состоянием отображения;

когда приложения модуля IC находится в состоянии сбоя при считывании информации, блок управления управляет модулем мигающей подсветки в соответствии со вторым состоянием отображения;

когда приложения модуля IC находится в состоянии записи информации, блок управления управляет модулем мигающей подсветки в соответствии с третьим состоянием отображения;

при этом первый, второй и третий режимы отображения различны; первое, второе и третье состояние отображения задействуют два и более светодиодов, мигающих попеременно, два и более светодиодов, горящих одновременно, и два и более светодиодов, горящих любым цветом.

4. Устройство по п. 1, отличающееся тем, что в соответствии с полученной командой блок управления управляет блоком подсветки для отображения соответствующего состояния отображения, в том числе содержит основную команду управления, которая включает в себя отображение соответствующего цвета в соответствии с личными параметрами; кроме того, управление блоком подсветки для отображения соответствующего состояния включает в себя отображение цвета, соответствующего личным параметрам в соответствии с назначенным уровнем персонала и заранее заданной цветовой ассоциацией между личными параметрами и цветом отображения; при этом личные параметры разделяются на первый основной уровень и второй подчинённый уровень, а цвета отображения, соответствующие личным параметрам, включают в себя первый цвет и второй цвет.

5. Устройство по п. 4, отличающееся тем, что первый цвет – красный, а второй цвет – синий.

6. Устройство по п. 1, отличающееся тем, что в соответствии с полученной командой блок управления управляет блоком подсветки для отображения соответствующего состояния, а именно: команда управления включает в себя вторую команду управления, причём вторая команда включает в себя отображение соответствующего цвета в соответствии с контекстом использования устройства; управление блоком подсветки для отображения соответствующего состояния включает в себя отображение цвета, соответствующего контексту использования устройства в соответствии с контекстом использования устройства и заданным соответствующим соотношением между окружением и цветом; при этом контекст использования устройства разделяется на первый сценарий и второй сценарий.

7. Устройство по п. 6, отличающееся тем, что первый сценарий – место развлечений, второй – рабочее место, а цвета дисплея, соответствующие контексту использования устройства, разделяются на третий цвет и четвёртый цвет, где третий цвет – оранжевый, а четвёртый цвет – зелёный.

8. Устройство по п. 1, отличающееся тем, что устройство дополнительно содержит модуль беспроводной связи для подключения внешних устройств, который соединён с блоком управления и используется для передачи внешних команд от внешнего устройства к блоку управления.

9. Устройство по п. 1, отличающееся тем, что модуль IC и модуль управления мигающей подсветкой расположены в одной плоскости или в разных плоскостях, кроме того, блоком управления может быть сам чип IC.

10. Устройство по п. 1, отличающееся тем, что антенные резисторы подключены параллельно на обоих концах IC-антенны, причём антенные резисторы используются для снижения нагрузки IC-модуля.

11. Мигающее устройство для реализации устройства по п. 1, отличающееся тем, что включает в себя передний наружный слой, передний поверхностный слой, функциональный слой, задний поверхностный слой и задний наружный слой, при этом функциональный слой содержит: слой антенны, слой подложки и защитный слой, при этом антенный слой выполнен из материала, содержащего черный пигмент, а защитный слой содержит внешний слой из черного материала, выполненный с возможностью поглощения инфракрасного излучения.

12. Устройство по п. 11, отличающееся тем, что слой антенны, слой подложки и защитный слой изготовлены из материалов ПВХ, или PETG или PC.
