УПАКОВКА ДЛЯ КОНДИТЕРСКИХ ИЗДЕЛИЙ Российский патент 2025 года по МПК B65D85/60 B65D5/06 B65D5/36

Область техники, к которой относится изобретение

Изобретение относится к области упаковки кондитерской продукции и может быть использовано для хранения, транспортировки и реализации конфет, печенья и других кондитерских изделий.

Уровень техники

Из «Уровня техники» известна картонная упаковка, включающая плоскую вырубную фигурную деталь, имеющую шесть одинаковых участков прямоугольной формы, разделенных по длинной стороне линией изгиба с меньшими прочностными свойствами, чем остальная часть участка, для формирования упаковки в виде прямоугольной призмы, основание которой выполнено в виде правильного шестиугольника, присоединенного одной своей стороной к четвертому участку прямоугольной формы, с противоположной стороной которого соединена крышка упаковки, выполненная в виде правильного шестиугольника. Крышка выполнена с двумя клапанами - первым и вторым, расположенными на сторонах, равноудаленных от стороны соединения крышки с упомянутым участком прямоугольной формы, смежные участки которого - третий и пятый - выполнены с клапанами - третьим, четвертым, пятым и шестым, последний из которых выполнен с дополнительным клапаном для соединения с шестым участком прямоугольной формы, который со стороны основания выполнен с седьмым клапаном, второй участок прямоугольной формы имеет со стороны основания восьмой клапан, выполненный с вторым дополнительным клапаном для присоединения к третьему участку прямоугольной формы. При этом первый участок прямоугольной формы выполнен с тремя клапанами - девятым, десятым и одиннадцатым, первые два из которых расположены на соответствующих меньших сторонах упомянутого участка прямоугольной формы, а одиннадцатый выполнен в виде прямоугольной трапеции и расположен по большей стороне этого участка для соединения с шестым участком прямоугольной формы для формирования упаковки в виде прямоугольной призмы. На крышке между первым и вторым клапанами выполнен язычок для открывания упаковки (Патент РФ №17702 U1, кл. МПК B65D 85/36, опубл. 20.04.2001).

Недостатки известного технического решения заключаются в том, что упаковки из типографии транспортируют на производство в собранном виде и в процессе перемещения тара может быть повреждена.

Наиболее близким аналогом является упаковка для кондитерских изделий, выполненная в виде коробки с основанием, боковыми стенками и крышкой, которые связаны между собой с образованием замкнутой полости. Причем основание и крышка выполнены в форме многоугольника. Основание и крышка выполнены в виде симметричного неравностороннего шестиугольника (Патент РФ №29914 U1, кл. МПК B65D 65/00, опубл. 10.06.2003).

Прототип имеет такой же недостаток, поскольку упаковки из типографии транспортируют на производство в собранном виде и в процессе перемещения и осуществления погрузочно-разгрузочных работ картонные упаковки могут быть повреждены.

Раскрытие сущности изобретения

Техническая проблема состоит в создании упаковки для кондитерских изделий, которая не имеет недостатков предшествующего уровня техники.

Технический результат заключается в снижении вероятности повреждения упаковки во время ее транспортировки из типографии на производство и обеспечении самосборного за счет веса кондитерских изделий дна упаковки.

Технический результат обеспечивается тем, что упаковка для кондитерских изделий формируется в форме шестигранной призмы из плоской листовой заготовки и выполнена в виде коробки с основанием, боковыми стенками и крышкой, которые связаны между собой с образованием замкнутой полости. Причем основание и крышка выполнены в форме симметричного неравностороннего шестиугольника. Упаковка имеет шесть участков прямоугольной формы, образующих ее боковые стенки и разделенных по длинной стороне линиями изгиба. Основание призмы выполнено в виде неправильного шестиугольника, содержащего произведенную биговкой бороздку и присоединенного одной своей стороной к третьему участку прямоугольной формы, к противоположной стороне которого присоединена крышка упаковки. Смежные с третьим участком - второй и четвертый участки - выполнены с клапанами со стороны расположения основания и со стороны расположения крышки. Смежные со вторым и четвертым участками - первый и пятый участки упаковки - выполнены с клапанами со стороны основания и со стороны крышки. При этом клапаны первого и пятого участков со стороны основания имеют дополнительные клапаны, отделенные посредством произведенных биговкой бороздок с ослаблением и обеспечивающие возможность их фиксации посредством клея до границы бороздок к клапанам второго и четвертого участков. Кроме того, первый участок имеет клапан в виде трапеции, расположенный по большей стороне первого участка и соединенный с шестым участком, который со стороны крышки и основания имеет клапаны. При этом со стороны основания клапан шестого участка выполнен с дополнительным клапаном, отделенным посредством произведенной биговкой бороздки с ослаблением и выполненным с возможностью фиксации посредством клея до границы его бороздки к основанию третьего участка с расположением выполненных биговкой бороздок на дополнительном клапане и основании друг над другом. Кроме того, основание с прикрепленными к нему посредством клея клапанами обеспечивает возможность его складывания по выполненным биговкой бороздкам во внутреннюю часть упаковки, а волокна картона в упаковке ориентированы поперек больших сторон шести участков прямоугольной формы.

В соответствии с частными случаями осуществления изобретения, упаковка может иметь следующие конструктивные особенности.

Плотность картона составляет от 230 г/м² до 400 г/м².

Упаковка имеет площадь раскроя плоской листовой заготовки, равную 0,073 м².

Крышка выполнена с язычком.

Краткое описание чертежей

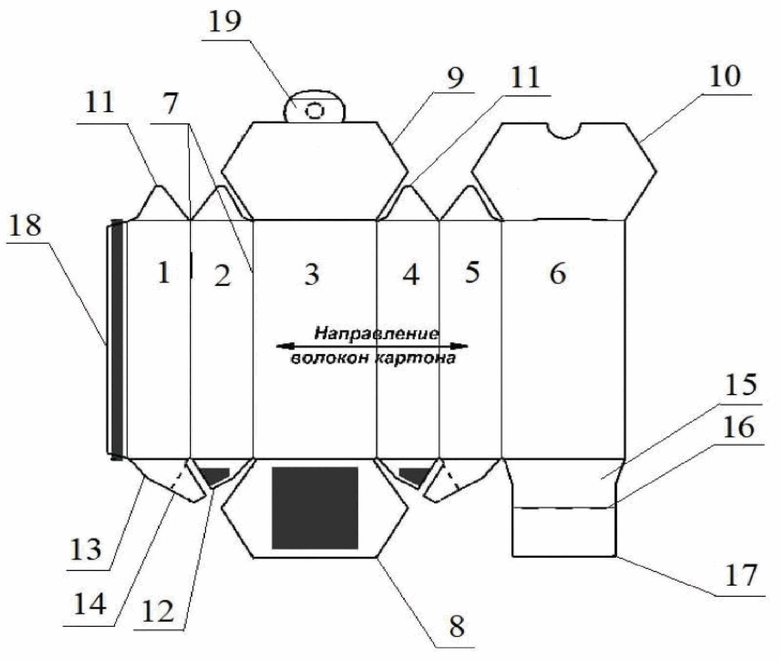

Сущность заявленного изобретения характеризует чертеж, на котором изображен общий вид раскроя упаковки.

Осуществление изобретения

Упаковка для кондитерских изделий формуется в форме шестигранной призмы из плоской листовой заготовки и выполнена в виде коробки с боковыми стенками, образованными участками прямоугольной формы 1, 2, 3, 4, 5, 6, которые разделены линиями изгиба 7, с основанием 8 и крышкой 9, которые связаны между собой с образованием замкнутой полости. Причем основание 8 и крышка 9 выполнены в форме симметричных неравносторонних шестиугольников.

Упаковка имеет шесть участков прямоугольной формы 1, 2, 3, 4, 5, 6, при этом участки 3 и 6 имеют большую площадь, чем участки 1, 2, 4, 5.

Основание 8 призмы выполнено в виде неправильного шестиугольника, содержащего выполненную биговкой бороздку и присоединенного одной своей стороной к участку 3 прямоугольной формы, к противоположной стороне которого присоединена крышка 9 упаковки. Участок 6 со стороны расположения крышки 9 имеет клапан 10, который в собранной и заполненной кондитерскими изделиями упаковке размещен под крышкой для обеспечения дополнительной жесткости и защиты кондитерских изделий от случайных механических повреждений.

Смежные с третьим участком 3 - второй и четвертый участки 2, 4 - выполнены с клапанами 11, 12 со стороны расположения крышки 9 и со стороны расположения основания 8. Клапаны 12 со стороны основания выполнены с возможностью их фиксации посредством клея к поверхности основания 8.

Смежные со вторым и четвертым участками 2, 4 - первый и пятый участки 1, 5 упаковки - выполнены с клапанами 11, 13 со стороны основания 8 и со стороны крышки 9. При этом клапаны 13 первого и пятого участков 1, 5 со стороны основания имеют дополнительные клапаны 14, отделенные посредством произведенных биговкой бороздок с ослаблением прорезями и обеспечивающие возможность их фиксации посредством клея до границы бороздок к клапанам 12 второго и четвертого участков 2, 4.

Шестой участок 6 со стороны расположения основания 8 содержит клапан 15, выполненный с дополнительным клапаном 17, отделенным от клапана 15 посредством произведенной биговкой бороздки 16 с ослаблением прорезями и выполненным с возможностью фиксации посредством клея до границы бороздки 16 к основанию 8 третьего участка 3 с расположением выполненных биговкой бороздок на дополнительном клапане 17 и основании 8 друг над другом. Бороздки на основании 8 и клапане 17 должны быть совмещены.

Кроме того, первый участок 1 имеет клапан 18 в виде трапеции, расположенный по большей стороне первого участка 1 и соединенный с шестым участком 6, а крышка 9 выполнена с язычком 19.

Основание 8 с прикрепленными к нему посредством клея клапанами 12, 14, 17 обеспечивает возможность образования частично склеенного днища и складывания его по выполненным биговкой бороздкам во внутреннюю часть упаковки. Такое конструктивное выполнение позволяет обеспечить возможность автоматической склейки упаковки и ее дальнейшую транспортировку в сложенном виде из типографии на производство кондитерских изделий. Для обеспечения технического результата в днище упаковки предусмотрено выполнение биговок на основании и клапанах. Днище упаковки складывается по бороздкам, полученным биговкой, и тем самым достигается возможность транспортировки упаковок в сложенном виде из типографии на производство кондитерских изделий, уменьшение вероятности повреждения тары во время транспортировки и погрузочно-разгрузочных работ и снижение брака готовой продукции из-за повреждения тары.

Печать и вырубка упаковки производится из листа картона, плотность которого составляет 230 г/м². Площадь раскроя плоской листовой заготовки равна 0,073 м². Сборка упаковки осуществляется после получения путем вырубки из листа картона развертки упаковки согласно изображению общего вида раскроя упаковки. Упаковке придают форму призмы, основание 8 частично склеивают и складывают по бороздкам, полученным биговкой. При фасовке в упаковку кондитерских изделий на производстве под весом изделий сложенное основание раскрывается само без использования дополнительных технических средств с образованием днища упаковки (устройство также предусматривает возможность расплавления сложенного основания вручную). Днище упаковки частично склеено, при этом его механическую прочность обеспечивают основание 8, клапаны 12, 13, 14, 15, 17, слои клея, а также волокна картона в упаковке, ориентированные поперек больших сторон шести участков прямоугольной формы 1, 2, 3, 4, 5, 6.

Изобретение относится к области упаковки кондитерской продукции. Упаковка для кондитерских изделий формируется в форме шестигранной призмы из плоской листовой заготовки и выполнена в виде коробки с основанием, боковыми стенками и крышкой, которые связаны между собой с образованием замкнутой полости. Причем основание и крышка выполнены в форме симметричного неравностороннего шестиугольника. Упаковка имеет шесть участков прямоугольной формы, образующих ее боковые стенки и разделенных по длинной стороне линиями изгиба. Основание призмы выполнено в виде неправильного шестиугольника, содержащего произведенную биговкой бороздку и присоединенного одной своей стороной к третьему участку прямоугольной формы, к противоположной стороне которого присоединена крышка упаковки. Кроме того, основание с прикрепленными к нему посредством клея клапанами обеспечивает возможность его складывания по выполненным биговкой бороздкам во внутреннюю часть упаковки, а волокна картона в упаковке ориентированы поперек больших сторон шести участков прямоугольной формы. Технический результат заключается в снижении вероятности повреждения упаковки во время ее транспортировки из типографии на производство и обеспечении самосборного за счет веса кондитерских изделий дна упаковки. 3 з.п. ф-лы, 1 ил.

1. Упаковка для кондитерских изделий, формируемая в форме шестигранной призмы из плоской листовой заготовки и выполненная в виде коробки с основанием, боковыми стенками и крышкой, которые связаны между собой с образованием замкнутой полости, причем основание и крышка выполнены в форме симметричного неравностороннего шестиугольника, отличающаяся тем, что упаковка имеет шесть участков прямоугольной формы, образующих ее боковые стенки и разделенных по длинной стороне линиями изгиба, основание призмы выполнено в виде неправильного шестиугольника, содержащего произведенную биговкой бороздку и присоединенного одной своей стороной к третьему участку прямоугольной формы, к противоположной стороне которого присоединена крышка упаковки, смежные с третьим участком - второй и четвертый участки - выполнены с клапанами со стороны расположения основания и со стороны расположения крышки, смежные со вторым и четвертым участками - первый и пятый участки упаковки - выполнены с клапанами со стороны основания и со стороны крышки, при этом клапаны первого и пятого участков со стороны основания имеют дополнительные клапаны, отделенные посредством произведенных биговкой бороздок с ослаблением и обеспечивающие возможность их фиксации посредством клея до границы бороздок к клапанам второго и четвертого участков, кроме того, первый участок имеет клапан в виде трапеции, расположенный по большей стороне первого участка и соединенный с шестым участком, который со стороны крышки и основания имеет клапаны, при этом со стороны основания клапан шестого участка выполнен с дополнительным клапаном, отделенным посредством произведенной биговкой бороздки с ослаблением и выполненным с возможностью фиксации посредством клея до границы его бороздки к основанию третьего участка с расположением выполненных биговкой бороздок на дополнительном клапане и основании друг над другом, кроме того, основание с прикрепленными к нему посредством клея клапанами обеспечивает возможность его складывания по выполненным биговкой бороздкам во внутреннюю часть упаковки, а волокна картона в упаковке ориентированы поперек больших сторон шести участков прямоугольной формы.

2. Упаковка по п. 1, отличающаяся тем, что плотность картона составляет от 230 г/м² до 400 г/м².

3. Упаковка по п. 2, отличающаяся тем, что упаковка имеет площадь раскроя плоской листовой заготовки, равную 0,073 м².

4. Упаковка по любому из пп. 1-3, отличающаяся тем, что крышка выполнена с язычком.
