ДИСТАНЦИОННЫЙ ПРИВОД ПОВТОРНОГО ВЗВЕДЕНИЯ УДАРНИКА АРТИЛЛЕРИЙСКОГО ОРУДИЯ Российский патент 2025 года по МПК F41A25/00

Заявляемое изобретение относится к области вооружения, в частности к механизмам повторного взведения ударника.

Механизм повторного взведения ударника артиллерийского орудия применяется для обеспечения второго или третьего выстрела после «осечки», его использование позволяет произвести выстрел без дополнительного открывания и закрывания затвора, что значительно сокращает время подготовки к повторному выстрелу после осечки, а также способствует более эффективной работе расчета.

Из уровня техники известны следующие технические решения для воспроизведения повторного выстрела без дополнительного открывания и закрывания затвора.

Известно дистанционное управление для стрелкового оружия, включающее устройство с тягой изменяемой длины, соединенной со штоком электромагнитного реле автомобильного стартера и рычагом, упирающимся в спусковой крючок стрелкового оружия (патент RU 2460027).

Недостатком известного механизма является ограниченность сферы его применения стрелковым оружием и неприменимость к артиллерийским орудиям.

Известен механизм дистанционного взведения автоматического гранатомета, выполненный в виде тросового привода с рукояткой ручного взведения, снабженный пневмоцилиндром, шток которого связан посредством регулируемого подпружиненного фиксатора с ползуном, обводной ролик которого установлен с возможностью взаимодействия с тросом механизма дистанционного взведения, а выступы ползуна установлены в пазах направляющей трубы, закрепленной соосно с пневмоцилиндром на его фланце (патент № RU 2102675).

Изобретение может быть использовано в конструкциях военных машин, в т.ч. танков, транспортеров, БМП и др. Но известный механизм невозможно применить из-за того, что описание патента не дает детального представления о применении изобретения для бронетанковой техники, кроме того, известный механизм не предназначен для воспроизведения выстрела после осечки.

Известен механизм повторного взвода, содержащий толкатель и рычаг, выполненный с возможностью ступенчатой регулировки зазора между толкателем и рычагом (патент № RU 2742906).

Известный механизм применим к артиллерийским орудиям. При этом его недостатком является неудобство использования, состоящее в необходимости выполнения расчетом действий, требующих внимания, времени и кроме того, приложения силы, что уменьшает эффективность его работы и отрицательно влияет на скорострельность орудия.

Известен механизм повторного взведения, применяемый в 122-мм гаубице Д-30 (изделие типа 2А18М), детали которого помещаются в клине затвора, в казаннике с левой стороны и на щитке ограждения. Механизм состоит из оси повторного взвода, повторного взвода, пружины, рычага, стопора, рукоятки повторного взвода, тяги и рычага с пальцем. Для выполнения повторного взведения необходимо повернуть вверх рукоятку повторного взведения (122-мм гаубица Д-30 (2А18М). - Воениздат министерства обороны СССР. Москва, 1972 г. с.13. Или: В. А. Иванов, Ю. Б. Горовой. Устройство и эксплуатация артиллерийского вооружения российской армии. Учебное пособие. - Тамбов. Издательство ТГТУ, 2005. 260с.; см. также Интернет-ресурс (дата обращения 26.06.2024): https://studylib.ru/doc/6224160/posobie-po-d-30.

Известен механизм повторного взведения, применяемый в танковых пушках 2А46М, и рассматриваемый как наиболее близкое техническое решение, состоящий из оси повторного взвода с рычагом, с которым взаимодействует рычаг сбрасывателей. Повторное взведение ударника производится с применением мускульной силы наводчика-оператора поворотом оси с помощью ручки. (125-мм танковые пушки 2А46 и 2А46-1, Техническое описание и инструкция по эксплуатации. Части 1 и 2. - Воениздат министерства обороны СССР. ДСП. Москва, 1979, стр. 38; см. также Интернет-ресурс (дата обращения 26.06.2024): https://rep.bntu.by/bitstream/handle/data/24318/125_mm_tankovaya_pushka_2A46M.pdf).

Недостатками устройств, применяемых в гаубицах типа Д-30 и танковых пушках типа 2А46М, является, во-первых, значительное время подготовки к повторному производству выстрела, требующее отвлечения внимания наводчика от цели в случае применения пушки в обитаемом боевом отделении, во-вторых, применение известного механизма невозможно в случаях его размещения в необитаемых боевых модулях или труднодоступных местах боевых отделений.

Задача, решаемая изобретением, состоит в обеспечении возможности дистанционного управления механизмом повторного взведения ударника артиллерийского орудия без применения мускульной силы, в т.ч. при размещении механизма повторного взведения в необитаемом боевом модуле или труднодоступных местах боевых отделений.

Техническим результатом является автоматизация механизма повторного взведения ударника в изделии типа 2А46М и уже выпущенных артиллерийских орудий этого типа, в т.ч. при размещении механизма повторного взведения в необитаемом боевом модуле или труднодоступных местах боевых отделений, состоящая в дистанционном управлении, исключающем, но наряду с этим, сохраняющим возможность воздействия мускульной силы на ударник, при этом обеспечивается сокращение времени подготовки орудия к повторному выстрелу после осечки, увеличение скорострельности орудия, эффективность работы экипажа, повышение надежности работы механизма повторного взведения и увеличение ресурса системы управления орудия в целом, технологичность выполнения и установки привода в изделии типа 2А46М и удобство его эксплуатации.

Технический результат достигается тем, что известный механизм повторного взведения ударника артиллерийского орудия, содержащий ось повторного взведения, рукоять для поворота вручную оси повторного взведения, соединенную с осью повторного взведения систему рычагов, воздействующую на ударник, дополнен силовым приводом, вращающим ось повторного взведения посредством кривошипа, соединяющего шток силового привода с осью повторного взведения и управляемого посредством пульта, подключенного к электрооборудованию боевой машины.

Как вариант исполнения, силовой привод выполнен в виде сервопривода.

Как вариант исполнения, силовой привод прикреплен к ограждению.

Как вариант исполнения, кривошип и шток соединены шарнирно.

Заявляемый механизм повторного взведения поясняется рисунком на фиг.1.

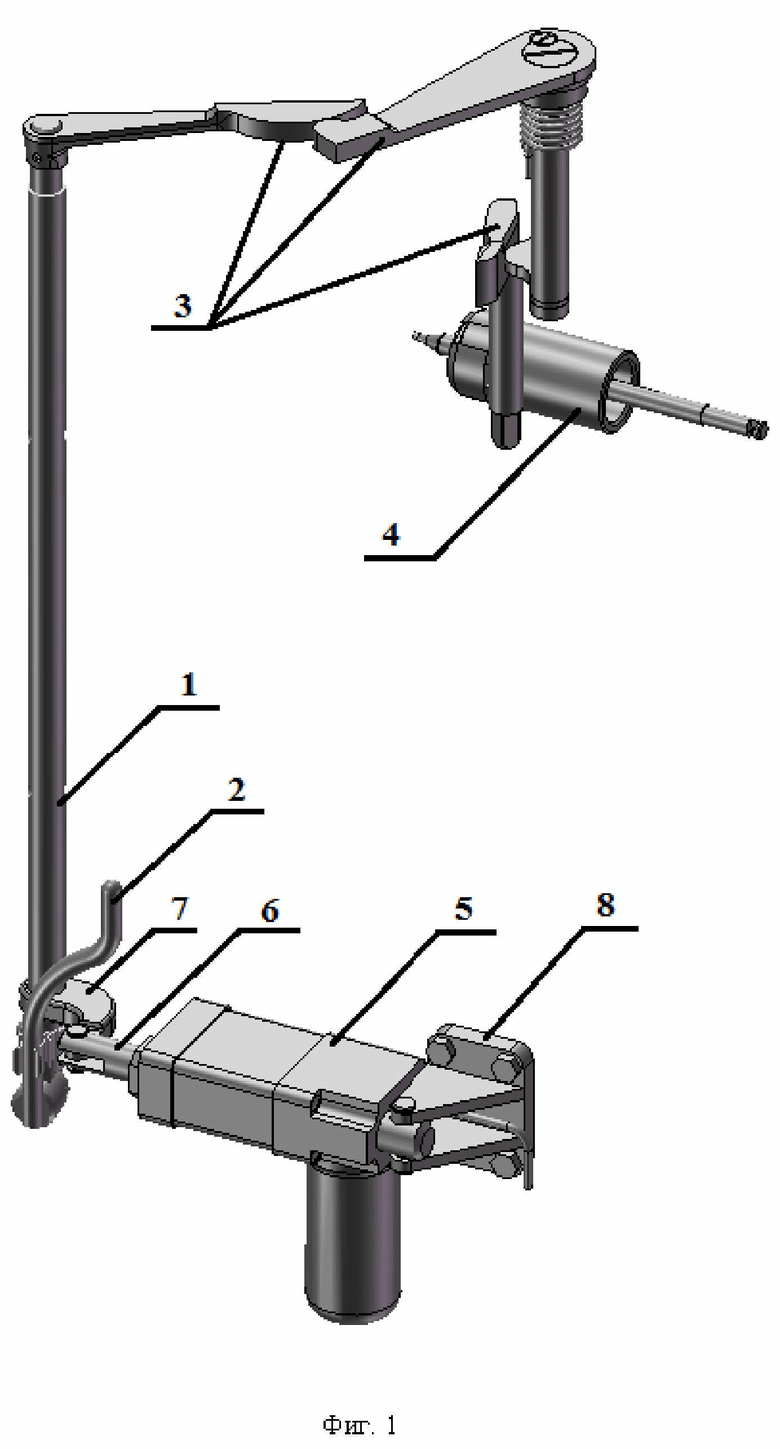

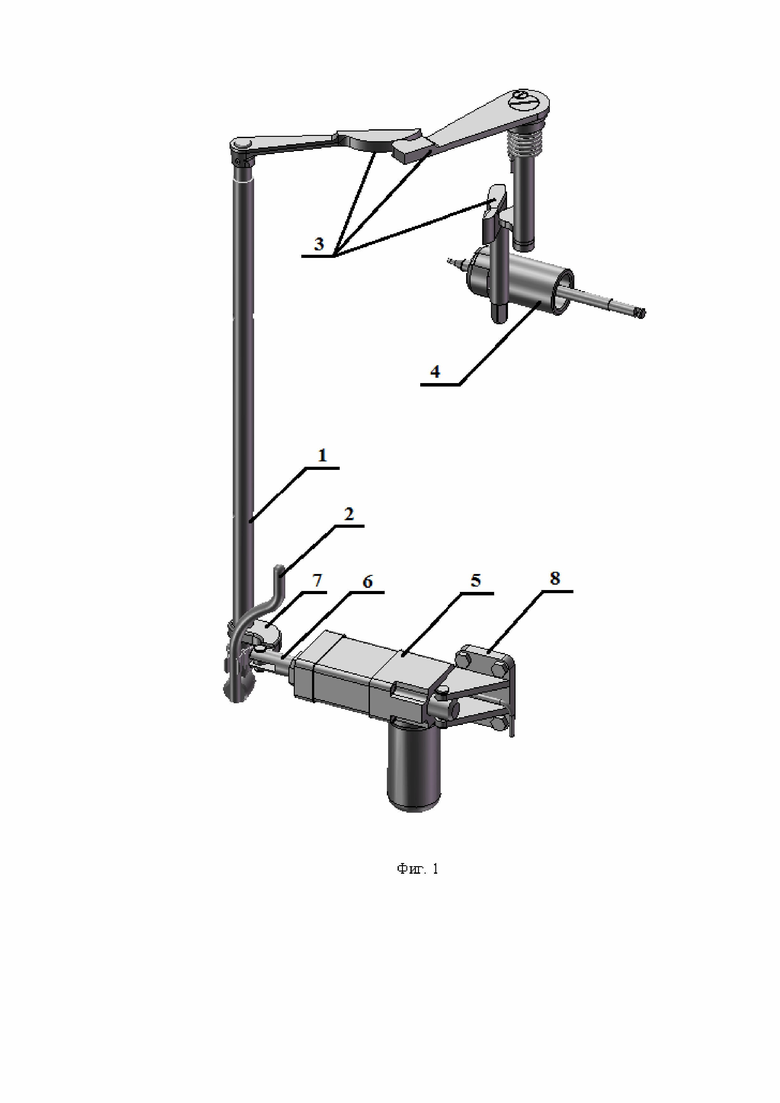

Фиг. 1 - общий вид дистанционного привода повторного взведения ударника артиллерийского орудия.

Изобретение выполнено следующим образом.

Базовое исполнение устройства состоит в следующем. К оси повторного взведения 1 подсоединена система рычагов 3, воздействующая на ударник 4. Кроме того, для дистанционного воздействия на механизм повторного взведения, ось повторного взведения 1 жестко соединена с кривошипом 7, прикрепленным также к штоку 6 силового привода 5 (фиг. 1), например, шарнирно, с возможностью поворота кривошипа вокруг своей оси. Силовой привод 5 закреплен на ограждении (на фиг. не показано) и выполнен управляемым через пульт, размещаемый в обитаемом отделении боевой машины и подключенный к ее электрооборудованию (на фиг. не показано).

Силовой привод крепится к ограждению (на фиг. не показано), например, с применением проушины 8 (фиг.1).

На оси повторного взведения 1 для ее поворота вручную имеется рукоять 2.

Силовой привод 5 может быть выполнен, например, в виде сервопривода.

Применение дистанционного привода повторного взведения ударника артиллерийского орудия возможно также в необитаемых боевых модулях или труднодоступных местах боевых отделений.

Изобретение работает следующим образом.

В случае осечки для произведения повторного выстрела, при базовом исполнении, нажатием экипажем кнопки на пульте управления, расположенного в обитаемом боевом отделении и подключенного к электрооборудованию боевой машины, передается сигнал на силовой привод 5, шток 6 которого выдвигается, увлекая за собой кривошип 7, который при этом поворачивается вокруг своей оси вместе с осью повторного взведения 1, которая далее передает движение на систему рычагов 3 для воздействия на ударник 4. При этом механизм повторного взведения обеспечивает ручное управление взведением ударника 4 посредством рукояти 2.

На предложенное устройство разработана техническая документация и выполняется подготовка к испытаниям.

Таким образом, предложенное техническое решение обеспечивает автоматизацию процесса повторного взвода ударника артиллерийского орудия. обеспечивает также возможность воздействия мускульной силы на ударник, сокращение времени подготовки орудия к повторному выстрелу после осечки, увеличение скорострельности орудия, эффективность работы экипажа, повышение надежности работы механизма повторного взведения и увеличение ресурса системы управления орудия в целом, технологичность выполнения и установки привода в изделии типа 2А46М и удобство его эксплуатации, может применяться в необитаемых боевых модулях или труднодоступных местах боевых отделений.

Дистанционный привод повторного взведения ударника артиллерийского орудия содержит силовой привод, который вращает ось повторного взведения посредством кривошипа, который соединяет шток силового привода с осью повторного взведения и управляется посредством пульта, подключенного к электрооборудованию боевой машины. С осью повторного взведения соединена рукоять для поворота вручную оси и соединена с осью повторного взведения система рычагов, воздействующая на ударник. Технический результат - автоматизация механизма повторного взведения ударника, сокращение времени подготовки орудия к повторному выстрелу после осечки, увеличение скорострельности орудия, повышение эффективность работы экипажа, повышение надежности работы механизма повторного взведения, увеличение ресурса системы управления орудия в целом, технологичность выполнения и установки привода в изделии типа 2А46М и удобство его эксплуатации. 3 з.п. ф-лы, 1 ил.

1. Дистанционный привод повторного взведения ударника артиллерийского орудия, содержащий ось повторного взведения, рукоять для поворота вручную оси повторного взведения, соединенную с осью повторного взведения систему рычагов, воздействующую на ударник, отличающийся тем, что содержит силовой привод, вращающий ось повторного взведения посредством кривошипа, соединяющего шток силового привода с осью повторного взведения и управляемого посредством пульта, подключенного к электрооборудованию боевой машины.

2. Дистанционный привод по п. 1, отличающийся тем, что силовой привод выполнен в виде сервопривода.

3. Дистанционный привод по п. 1, отличающийся тем, что силовой привод прикреплен к ограждению.

4. Дистанционный привод по п. 1, отличающийся тем, что кривошип и шток соединены шарнирно.
