Пуля с поражающими элементами Российский патент 2025 года по МПК F42B5/03 F42B12/56 F42B12/72 F42B30/02

Предлагаемое изобретение относится к области производства огнестрельного оружия, в частности к боеприпасам, а именно пулям для данного огнестрельного оружия, и может быть использовано для поражения сразу нескольких быстро движущихся целей, в частности, летательных аппаратов, квадрокоптеров, беспилотных летательных аппаратов.

Предлагаемая пуля позволяет её использование в имеющемся уже нарезном оружии практически любых калибров, в том числе 5.45, 7.62, а также позволяет сохранить конструкцию гильзы и тип пороха.

В настоящее время существуют различные конструкции пуль с несколькими поражающими элементами, но их основной недостаток заключается в том, что данные пули не разделяются на несколько поражающих элементов непосредственно в момент выхода из ствола оружия, а данное разделение на поражающие элементы происходит только в момент встречи с целью, что значительно снижает их поражающую способность, то есть не позволяет поражать одной пулей сразу несколько целей.

Известна «Бронебойная пуля или снаряд» по патенту РФ на ПМ №13695, содержащая металлическую оболочку, более прочную, чем свинец, с глухим донышком и размещенные в ней сердечник, установленный в головной и частично центральной областях оболочки, боек, заряд взрывчатого вещества и капсюль-воспламенитель, причем заряд взрывчатого вещества и капсюль-воспламенитель теплоизолированы от оболочки пули, также она снабжена свинцовым или другим наполнением и прокладкой из твердого материала, размещенной в оболочке между передней стороной свинцового наполнения и тыльной стороной сердечника, боек закреплен на глухом донышке или в другом месте оболочки, капсюль-воспламенитель закреплен на стенке из более прочного материала, чем свинец, закрепленной на оболочке с задней стороны свинцового наполнения, а зарядом взрывчатого вещества заполнена область между задней стенкой свинцового наполнения и донышком оболочки.

Данная пуля обладает достаточно сложной конструкцией, а также она не разделяется до встречи с целью на поражающие элементы.

Также известна «Пуля и способ ее изготовления» по патенту РФ на ИЗ №2256145, которая содержит корпус, полученный из трубчатой заготовки, задняя часть которой обжата с образованием аэродинамического оперения, а внутри передней части размещен сердечник, один или несколько пыжей, а также несколько поражающих элементов.

Данная пуля имеет аэродинамическое оперение, которое снижает аэродинамическое сопротивление, а также пуля не разделяется на поражающие элементы до встречи с целью.

Наиболее близким по своей технической сущности к заявленному изобретению является патент РФ на ИЗ №2658685 «Травматическая пуля», который выбран в качестве прототипа.

Данная универсальная оболочечная частично раздробляющаяся пуля для нарезного и гладкоствольного огнестрельного оружия на основе композиционного материала заключена в бумажную оболочку, имеющую форму любой стандартной тупоконечной или остроконечной пули, а композиционный материал, выполненный на основе силиконового каучука с вулканизирующим агентом, включает механический наполнитель, диспергированный порошкообразный свинцовый утяжелитель, и поражающие элементы.

Данная пуля обладает достаточно простой конструкцией, но она также не разделяется до встречи с целью на поражающие элементы.

Задачей данного изобретения является повышение поражающей способности пули за счет её разделения на поражающие элементы непосредственно в стволе оружия и при выходе пули из ствола оружия, при одновременном обеспечении простоты её конструкции.

Техническим результатом изобретения является повышение поражающей способности пули при одновременном упрощении её конструкции.

Поставленный технический результат достигается за счёт того, что пуля с поражающими элементами содержит цилиндрический тонкостенный контейнер с заостренным концом с передней стороны, в котором размещены поражающие элементы, а также пыж, закрывающий контейнер с задней стороны, и выполненный в виде двухцилиндровой пробки, вставленной в контейнер меньшим цилиндром, при этом контейнер выполнен из хрупкого пластика, с возможностью растрескивания данного материала контейнера после воздействия на него нарезов ствола оружия, с образованием в стволе оружия поражающих элементов, а пыж выполнен из пластика или металла с возможностью сохранения его формы при воздействии на него нарезов оружия, а также с возможностью разгона в стволе оружия поражающих элементов до выхода их из ствола оружия, при этом внешний диаметр D1 контейнера и диаметр D2 большего цилиндра пыжа равен внутреннему диаметру ствола оружия, а внешний диаметр D3 меньшего цилиндра пыжа равен внутреннему диаметру D4 контейнера.

Предпочтительно, чтобы в пуле с поражающими элементами пыж имел заостренный конец, выполненный на торце его меньшего цилиндра.

Желательно, чтобы в пуле с поражающими контейнер был выполнен из целлулоида или застывшей эпоксидной смолы.

Целесообразно, чтобы в пуле с поражающими элементами пыж был выполнен из выполнен из полиэтилена, фторопласта или свинца.

Предпочтительно, чтобы в пуле с поражающими элементами контейнер в качестве поражающих элементов содержал шарики, дробь, или остроконечные элементы в количестве от 90 до 110 штук.

Целесообразно, чтобы в пуле с поражающими элементами контейнер имел на внутренней поверхности выступы, а пыж имел на внешней поверхности канавки, выполненные с возможностью вхождения в них выступов контейнера, с возможностью предотвращения осевого перемещения пыжа в контейнере.

Предпочтительно, чтобы в пуле с поражающими элементами контейнер имел ограничительные выступы, выполненные на его внешней поверхности с возможностью ограничения погружения пули в гильзу.

Желательно, чтобы в пуле с поражающими элементами канавки и выступы имели округлую или остроконечную форму.

Для более подробного раскрытия изобретения далее приводится описание конкретных возможных вариантов его выполнения с соответствующими чертежами.

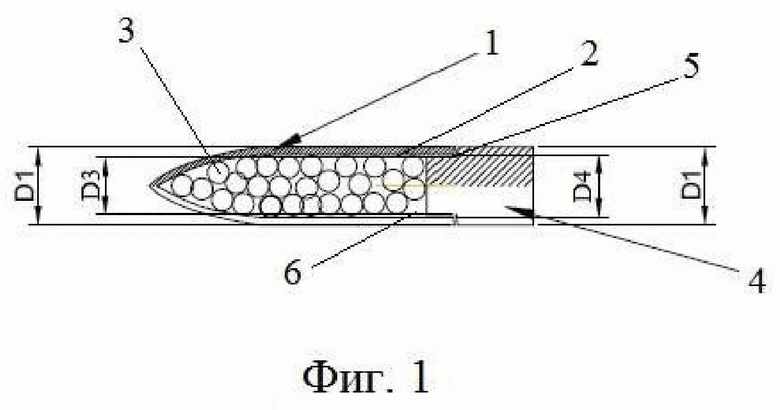

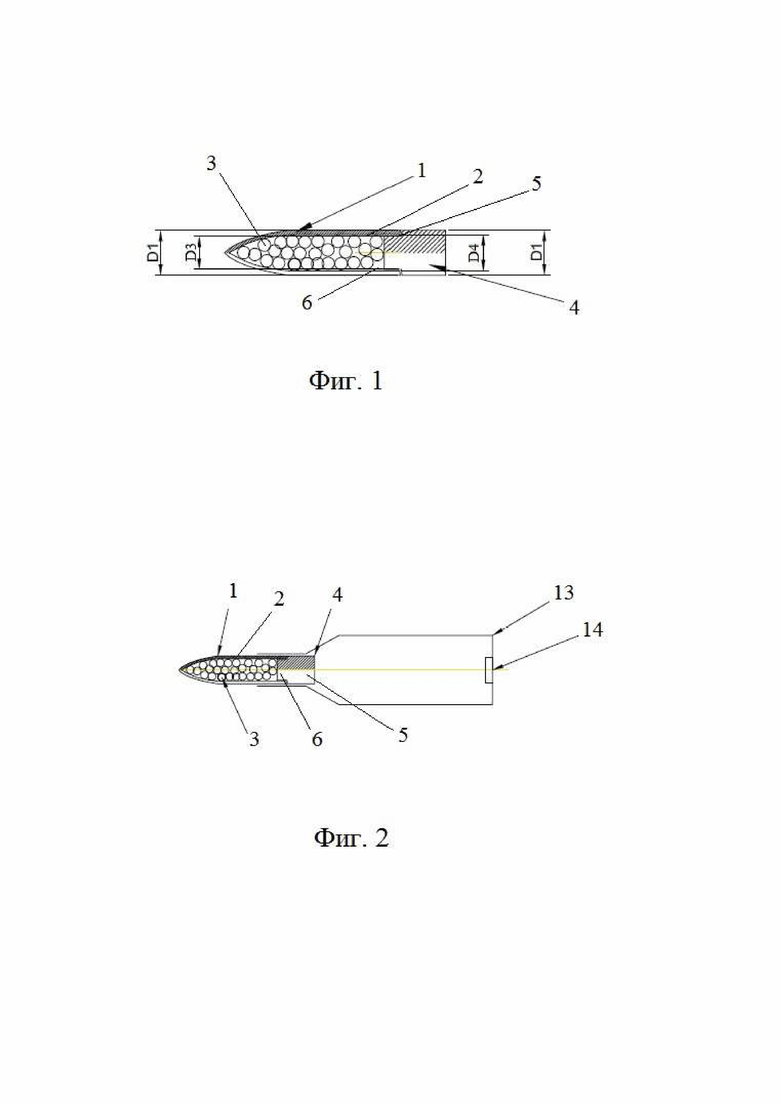

Фиг. 1 – продольный разрез пули с поражающими элементами.

Фиг. 2 – продольный разрез пули с поражающими элементами, установленной в гильзе.

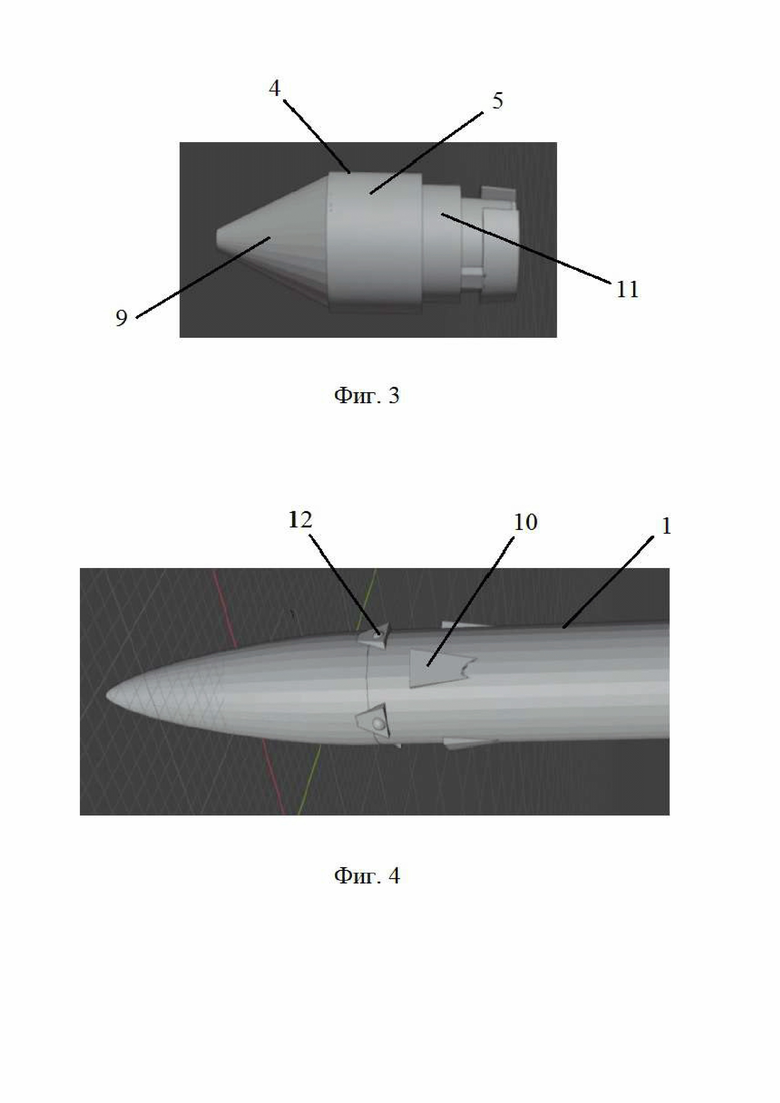

Фиг. 3 – внешний вид пыжа с заостренным концом.

Фиг. 4 – внешний вид пули с поражающими элементами, содержащей ограничительные выступы.

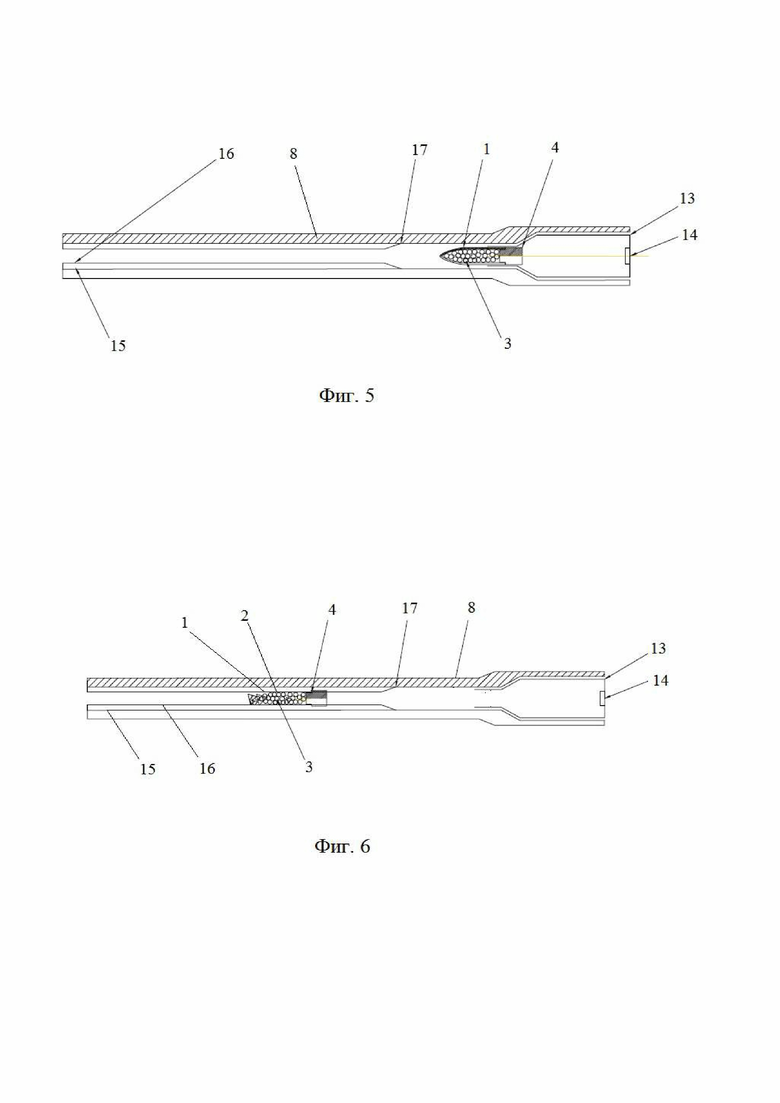

Фиг. 5 - продольный разрез пули с поражающими элементами, установленной в стволе оружия.

Фиг. 6 - продольный разрез пули с поражающими элементами, перемещающейся после выстрела в стволе оружия.

Пуля 1 с поражающими элементами, в предпочтительном варианте её выполнения, содержит цилиндрический тонкостенный контейнер 2 с заостренным концом с передней стороны, в котором размещены поражающие элементы 3, а также пыж 4, закрывающий контейнер 2 с задней стороны, и выполненный в виде двухцилиндровой пробки, вставленной в контейнер 2 меньшим цилиндром 6 (Фиг. 1-2). При этом контейнер 2 выполнен из хрупкого пластика, с возможностью растрескивания данного материала контейнера 2 после воздействия на него нарезов 7 ствола 8 оружия, с образованием в стволе 8 оружия поражающих элементов 3 (Фиг. 5-6). В качестве такого материала может быть использован целлулоид или застывшая эпоксидная смола.

Пыж 4 выполнен из пластика или металла с возможностью сохранения его формы при воздействии на него нарезов 7 ствола 8 оружия, а также с возможностью разгона в стволе 8 поражающих элементов 3 до выхода их из ствола 8 оружия. В качестве твердого пластика, может быть использован полиэтилен или фторопласт, а в качестве мягкого металла, в частности свинец. Также пыж 4 может иметь заостренный конец 9, выполненный на торце его меньшего цилиндра 6 (Фиг. 3).

Внешний диаметр D1 контейнера 2, и диаметр D2 большего цилиндра 5 пыжа 4 равен внутреннему диаметру ствола 8 оружия, а внешний диаметр D3 меньшего цилиндра 6 пыжа 4 равен внутреннему диаметру D4 контейнера 2, что обеспечивает эффективное разрушение контейнера 2 при прохождении его по стволу 8 оружия.

Контейнер 2 в качестве поражающих элементов 3 может содержать шарики, дробь или остроконечные элементы в количестве от 90 до 110 штук.

Также контейнер 2 может иметь на внутренней поверхности выступы 10, а пыж 4 имеет на внешней поверхности канавки 11, выполненные с возможностью вхождения в них выступов 10 контейнера 2, с возможностью предотвращения осевого перемещения пыжа 4 в контейнере 2 (Фиг. 4), при этом канавки 11 и выступы 10 могут иметь округлую или остроконечную форму.

Пуля 1 с поражающими элементами может иметь на контейнере 2 ограничительные выступы 12, выполненные на его внешней поверхности с возможностью ограничения погружения пули 1 в гильзу 13.

Функционирование пули происходит следующим образом.

При перезарядке оружия патрон, то есть пуля 1 в гильзе 13 подается в ствол 8 оружия обычным способом. Затем, после удара бойка и воспламенения капсюля 14, пыж 4 толкает контейнер 2 с поражающими элементами 3 по стволу. Вследствие того, что контейнер 2 имеет наружный диаметр D1 равный диаметру ствола 8 по нарезам 15, который больше диаметра ствола по полям 16, нарезы 15 сдавливают контейнер 2, а так как он обладает достаточной хрупкостью, то после встречи с нарезанной частью ствола 8, под давлением нарезов 15, имеющих меньший диаметр, он трескается и разрушается. Пыж 4, имеющий большую твердость, не разрушается, но сдавливаемый нарезами 15, двигается далее вращаясь по нарезам 15, и разгоняет поражающие элементы 3 до максимальной скорости при выходе из ствола 8. При этом разрушение контейнера 2 в стволе 8 начинается в начале появления нарезов 15 ствола 8, то есть в месте 17 ствола 8. А после выхода из ствола 8 поражающие элементы 3 продолжают движение, а затем вылетают обломки контейнера 2 и пыж 4, который сопротивлением движения по стволу 8 обеспечивает давление газов и перезарядку оружия. Оружие готово к следующему выстрелу (Фиг. 5-6).

Таким образом, за счет обеспечения разделения пули 1 на большое количество поражающих элементов 3 непосредственно в стволе оружия 8, а также выхода с большой скоростью поражающих элементов 3 из ствола оружия, удалось значительно увеличить поражающую способность данной пули.

За счёт выполнения конструкции контейнера 2 и пыжа 4 из специальных материалов удалось обеспечить более эффективное и быстрое разрушение контейнера 2 в стволе 8 оружия.

При этом удалось значительно упростить конструкцию пули 1 за счёт оригинальной конструкции пыжа 4 и его фиксации на открытом конце контейнера 2.

Как очевидно специалистам в данной области техники, данное изобретение легко разработать в других конкретных формах, не выходя при этом за рамки сущности данного изобретения.

При этом настоящие варианты осуществления необходимо считать просто иллюстративными, а не ограничивающими, причем объем изобретения представлен его формулой, и предполагается, что в нее включены все возможные изменения и область эквивалентности пунктам формулы данного изобретения.

Изобретение относится к области производства огнестрельного оружия, в частности к пулям с поражающими элементами, и может быть использовано для поражения сразу нескольких быстро движущихся целей, в частности летательных аппаратов, квадрокоптеров, беспилотных летательных аппаратов. Пуля с поражающими элементами содержит цилиндрический контейнер с заостренным концом с передней стороны, в котором размещены поражающие элементы. Пуля также содержит пыж, закрывающий контейнер с задней стороны, и выполненный в виде двухцилиндровой пробки, вставленной в контейнер меньшим цилиндром. Контейнер выполнен из хрупкого пластика, с возможностью растрескивания данного материала контейнера после воздействия на него нарезов ствола оружия, с образованием в стволе оружия поражающих элементов. Пыж выполнен из пластика или металла с возможностью сохранения его формы при воздействии на него нарезов ствола оружия, а также с возможностью разгона в стволе поражающих элементов до выхода их из ствола оружия. Внешний диаметр D1 контейнера и диаметр D2 большего цилиндра пыжа равен внутреннему диаметру ствола оружия, а внешний диаметр D3 меньшего цилиндра пыжа равен внутреннему диаметру D4 контейнера. Технический результат заключается в повышении поражающей способности пули при одновременном упрощении ее конструкции. 7 з.п. ф-лы, 6 ил.

1. Пуля с поражающими элементами, содержащая цилиндрический контейнер с заостренным концом с передней стороны, в котором размещены поражающие элементы, отличающаяся тем, что содержит пыж, закрывающий контейнер с задней стороны, и выполненный в виде двухцилиндровой пробки, вставленной в контейнер меньшим цилиндром, при этом контейнер выполнен из хрупкого пластика, с возможностью растрескивания данного материала контейнера после воздействия на него нарезов ствола оружия, с образованием в стволе оружия поражающих элементов, а пыж выполнен из пластика или металла с возможностью сохранения его формы при воздействии на него нарезов ствола оружия, а также с возможностью разгона в стволе поражающих элементов до выхода их из ствола оружия, при этом внешний диаметр D1 контейнера и диаметр D2 большего цилиндра пыжа равен внутреннему диаметру ствола оружия, а внешний диаметр D3 меньшего цилиндра пыжа равен внутреннему диаметру D4 контейнера.

2. Пуля с поражающими элементами по п. 1, отличающаяся тем, что пыж имеет заостренный конец, выполненный на торце его меньшего цилиндра.

3. Пуля с поражающими элементами по п. 1, отличающаяся тем, что контейнер выполнен из целлулоида или застывшей эпоксидной смолы.

4. Пуля с поражающими элементами по п. 1, отличающаяся тем, что пыж выполнен из полиэтилена, фторопласта или свинца.

5. Пуля с поражающими элементами по п. 1, отличающаяся тем, что контейнер в качестве поражающих элементов содержит шарики, дробь или остроконечные элементы в количестве от 90 до 110 штук.

6. Пуля с поражающими элементами по п. 1, отличающаяся тем, что контейнер имеет на внутренней поверхности выступы, а пыж имеет на внешней поверхности канавки, выполненные с возможностью вхождения в них выступов контейнера, с возможностью предотвращения осевого перемещения пыжа в контейнере.

7. Пуля с поражающими элементами по п. 1, отличающаяся тем, что контейнер имеет ограничительные выступы, выполненные на его внешней поверхности с возможностью ограничения погружения пули в гильзу.

8. Пуля с поражающими элементами по п. 6, отличающаяся тем, что канавки и выступы имеют округлую или остроконечную форму.
