СПОСОБ ПЕРЕДАЧИ ДАННЫХ В РАДИОРЕЛЕЙНОЙ СЕТИ СВЯЗИ Российский патент 2025 года по МПК H04W28/02 H04B7/15

Изобретение относится к области телекоммуникаций, а именно к способам передачи данных в радиорелейных сетях связи, и может быть использовано при проектировании новых или совершенствовании существующих радиорелейных сетей связи, сформированных на основе радиорелейных станций (РРС) с адаптивной модуляцией (AM).

Известен способ обеспечения устойчивости сетей связи в условиях внешних деструктивных воздействий (См. Патент RU 2379753 С1, МПК G06F 21/20, G06N 3/02, опубликовано 20.01.2010, бюл. №2), заключается в контроле внешних деструктивных воздействий, оценивании пропускной способности и, путем распределения доступного ресурса между абонентами, обеспечении своевременности предоставления информационных услуг.

Недостатком указанного способа является относительно низкая вероятность своевременной передачи данных в радиорелейной сети связи на основе РРС с AM, так как при оценивании пропускной способности не учитывают адаптивное изменение скорости передачи при изменении уровня сигнала и/или помех на радиорелейных интервалах (РРИ), а оценку доступного ресурса осуществляют без учета категорий данных и допустимого времени передачи для различных категорий данных.

Известен способ передачи цифровых данных (См. Патент РФ №2541838, С1. кл. H04L 12/711, H04L 12/729, опубл. 20.02.2015 г.), который заключается в том, что одновременно передают данные с разными характеристиками, переключают между основными и альтернативными маршрутами связи при изменении условий связи и замене устройств связи. Задают приоритет для каждого типа данных.

Недостатком указанного способа является относительно низкая вероятность своевременной передачи данных в радиорелейной сети связи на основе РРС с AM, так как не учитывают время задержки передачи данных в каждой радиорелейной линии (РРЛ), а также оставшееся время передачи т₀ блоков данных в направлении получателя на интервале времени t, а перераспределение блоков данных между РРЛ в направлении получателя происходит без учета изменения их пропускной способности в следствие адаптивного изменения скорости передачи при изменении уровня сигнала и/или помех на РРИ.

Наиболее близким по технической сущности к заявленному изобретению (прототипом) является способ передачи данных между радиорелейными станциями с адаптивной модуляцией (См. Патент РФ №2783387, С1. кл. H04W 28/02, опубл. 11.11.2022 г.). Известный способ заключается в том, что задают категории данных, требования для передачи различных категорий данных, передают блоки данных, дополнительно определяют множества градаций скоростей передачи С={С₁, …, С_n} и соответствующие им градации чувствительности приемника Р_с.тр={Р_с.тр.1, …, Р_с.тр.n} радиорелейной станции, упорядочивают все градации скорости и чувствительности по возрастанию С₁<С₁<…С_n и Р_с.тр.1< Р_с.тр.2<…Р_с.тр.1n, измеряют медианный уровень сигнала Р_с на входе приемника радиорелейной станции, для каждой градации скорости передачи C_i, вычисляют допустимый коэффициент ослабления сигнала V_i=1/Z_i, где Z_i=Р_с / Р_с.тр.i - запас уровня сигнала на замирания, упорядочивают коэффициент ослабления сигнала по возрастанию V₁<V₁<…V_n, задают функцию распределения F(V)=Pr(ν_t<V) дополнительного ослабления радиоволн ν_t, из-за которого уменьшается текущий уровень сигнала Р_с.t=Р_с⋅ν_t, на основе функции распределения F(V) для каждой градации скорости С_i рассчитывают коэффициент неустойчивости радиорелейного интервала P_н.i=F(V_i), сравнивают рассчитанные значения коэффициентов неустойчивости радиорелейного интервала P_н.i для каждой градации скорости С_i с требуемым значением Р_н.тр и определяют максимальную скорость передачи данных, при которой выполняются требования к устойчивости радиорелейного интервала C_max=maxC_i | Р_н.i ≤ Р_н.тр, определяют пригодность радиорелейного интервала для передачи заданных категорий данных путем сравнения величины C_max(Р_н.тр) с С'_тр, где С'_тр - требования категории данных с требуемой постоянной скоростью (ТПС), если C_max(Р_н.тр)≥С'_тр, то передаются данные с ТПС, если при этом C_j-1≤С'_тр<C_j, где 1<j≤n, то избыточные градации скорости {С_j, …, С_n} используют для передачи данных с допустимой переменной скоростью (ДПС) С''_тр, при этом средняя скорость передачи этих данных составляет , где Р_н.n+1=1.

Способ-прототип учитывает возможное изменение скорости передачи на РРИ при изменении уровня сигнала и/или помех в случае совместной передачи данных ТПС и данных с ДПС.

Однако способ-прототип имеет недостаток относительно низкую вероятность своевременной передачи данных в радиорелейной сети связи на основе РРС с AM, так как, не учитывают время задержки передачи данных в каждой РРЛ на интервале времени t и оставшееся время передачи т₀ для различных данных с ТПС и ДПС в направлении получателя.

Техническим результатом при использовании заявленного способа передачи данных в радиорелейной сети связи является повышение вероятности своевременной передачи данных в сети за счет распределения блоков данных с ТПС и ДПС на каждой узловой радиорелейной станции (УРРС) между РРЛ в направлении получателя в зависимости от времени задержки передачи данных в каждой РРЛ на интервале времени t и оставшегося времени передачи т₀ для различных данных с ТПС и ДПС на пропускной способности РРЛ сети.

Технический результат достигается тем, что в известном способе передачи данных в радиорелейной сети связи, заключающемся в том, что задают категории данных, требования для передачи различных категорий данных, допустимое время передачи для различных категорий блоков данных τ_доп. Рассчитывают коэффициент неустойчивости РРИ Р_н.i. Сравнивают рассчитанные значения коэффициентов неустойчивости РРИ Р_н.i для каждой градации скорости передачи C_i, с требуемым значением Р_н.тр. Определяют максимальную скорость передачи данных, при которой выполняются требования к устойчивости РРИ . Определяют пригодность РРИ для передачи данных с ТПС путем сравнения величины C_max.РРИ(Р_н.тр) c С'_тр, где С'_тр - требуемая скорость передачи данных с ТПС, при которой обеспечивается требуемая вероятность своевременной передачи данных, если C_max.РРИ(Р_н.тр)≥ С'_тр, то передаются данные с ТПС со скоростью С_ТПС и, если при этом C_j-1≤С'_тр<C_j, где 1<j≤n, то избыточные градации скорости {C_j, …, C_n} используют для передачи данных с ДПС С_ДПС, при этом максимальная средняя скорость передачи этих данных, обеспечивающая максимальную вероятность своевременной передачи данных, составляет , где Р_н.n+1=1.

Передают данные. Дополнительно определяют максимальную скорость С_max.РРЛ(t)=max{C_max.рри.1, С_maxРРИ.2, …, С_maxРРИ.n} и время задержки передачи блоков данных в каждой РРЛ на интервале времени t.

Записывают принимаемые каждой УРРС блоки данных в запоминающее устройство. Оценивают на каждой УРСС оставшееся время передачи т₀ блоков данных в направлении получателя. Распределяют блоки данных с ТПС и ДПС на каждой УРРС между РРЛ в направлении получателя. Удаляют блоки данных с ТПС и ДПС на каждой УРСС в радиорелейной сети связи если их τ_o>τ_доп.

Кроме того, распределяют блоки данных на каждой УРРС между РРЛ в направлении получателя, если C_max.рри(t)≥С_ТПС(t)+С_ДПС(t), то передают блоки данных с ТПС и ДПС, если С_max.рри(t)<С_ТПС(t)+С_ДПС(t) то передают блоки данных с ТПС, а блоки данных с ДПС перераспределяют от данной УРРС к инцидентным УРСС других РРИ в направлении получателя на пропускной способности РРЛ .

Кроме того, распределяют блоки данных на каждой УРРС между РРЛ в направлении получателя путем сравнения времени τ_доп и оставшегося времени передачи τ₀ в РРЛ всех блоков данных , где если в инцидентом УРСС интервале, то передают из запоминающего устройства все поступившие на интервале времени / данные ТПС и ДПС, если то передают блоки данных с ТПС, а блоки данных с ДПС перераспределяют от данной УРРС к инцидентным УРСС других РРЛ в направлении получателя на пропускной способности РРЛ .

Благодаря новой совокупности существенных признаков в способе реализована возможность повышение вероятности своевременной передачи данных в сети за счет распределения и удаления блоков данных с ТПС и ДПС на каждой УРРС между РРЛ в направлении получателя в зависимости от их оставшегося времени передачи τ_o.

Заявленный способ поясняется чертежами, на которых показано:

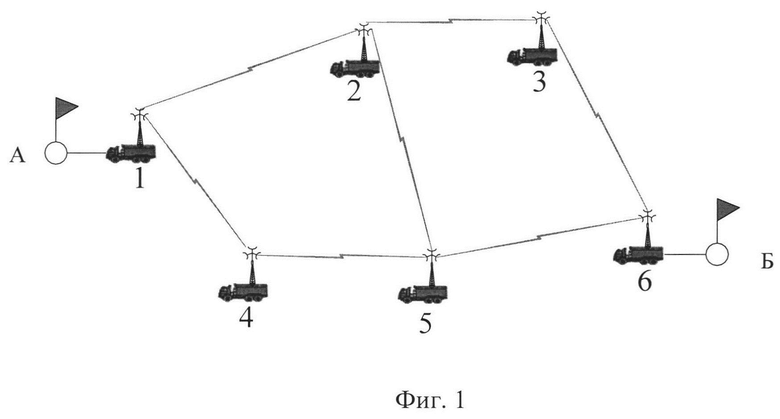

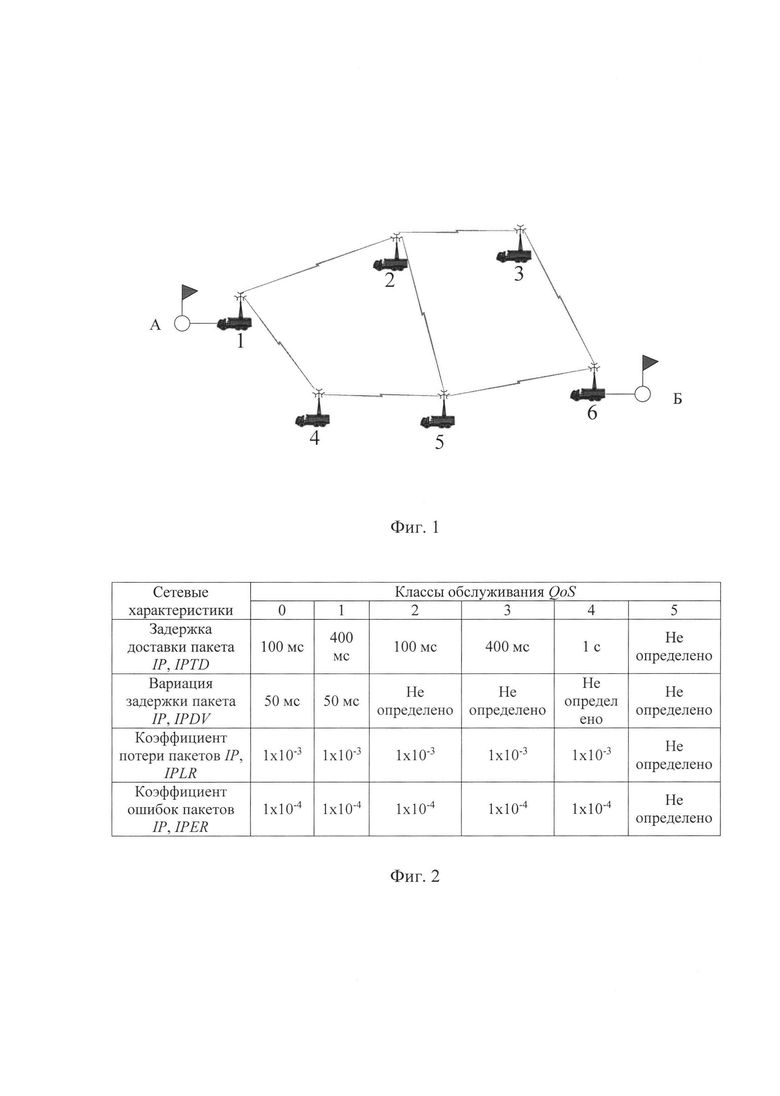

фиг. 1 - структура радиорелейной сети связи на основе РРС с AM;

фиг. 2 - требования к сетевым характеристикам для различных категорий данных, соответствующих общепринятым классам обслуживания QoS;

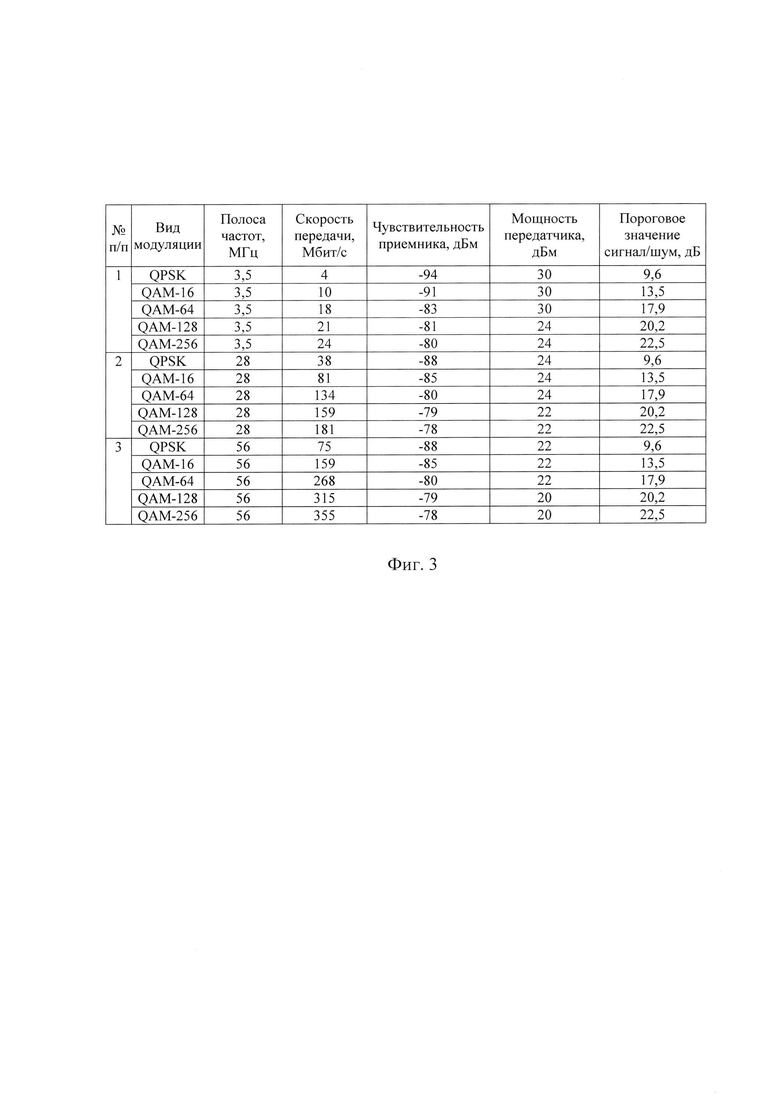

фиг. 3 - параметры режимов работы модема МД-31ОЕ радиорелейной станции с адаптивной модуляцией Р-416ГМ;

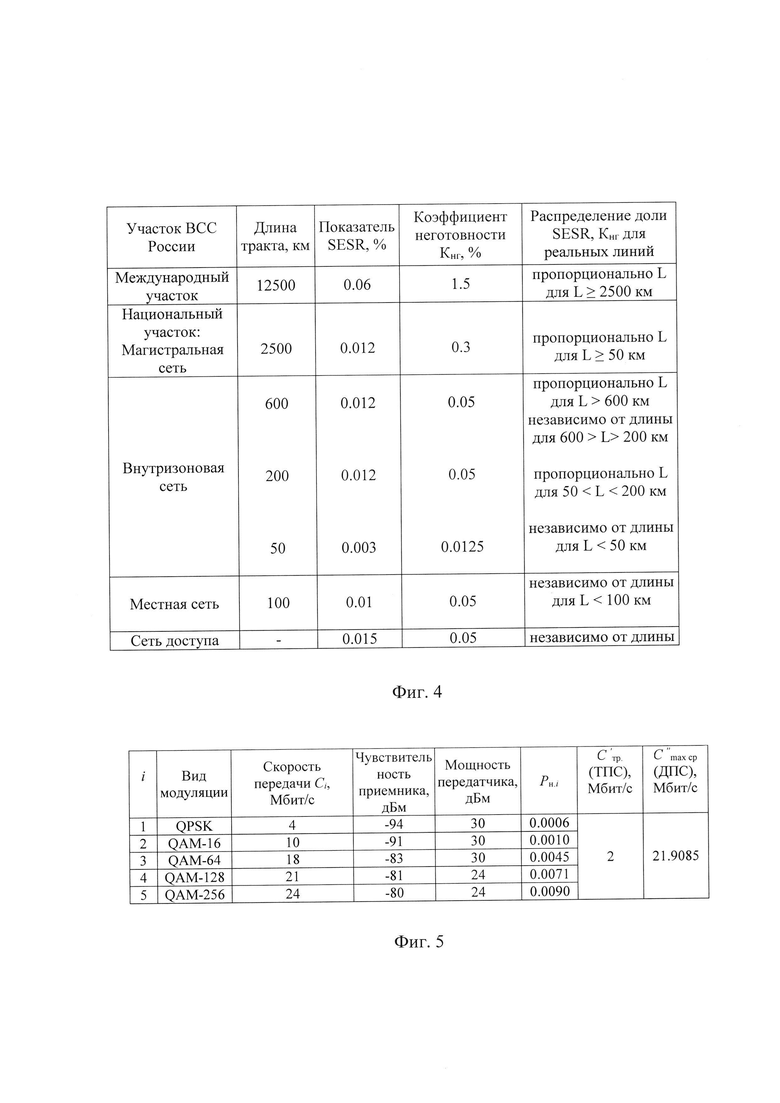

фиг. 4 - требования к показателям устойчивости передачи данных с ТПС;

фиг. 5 - пример значений показателей передачи данных на РРИ между РРС с AM;

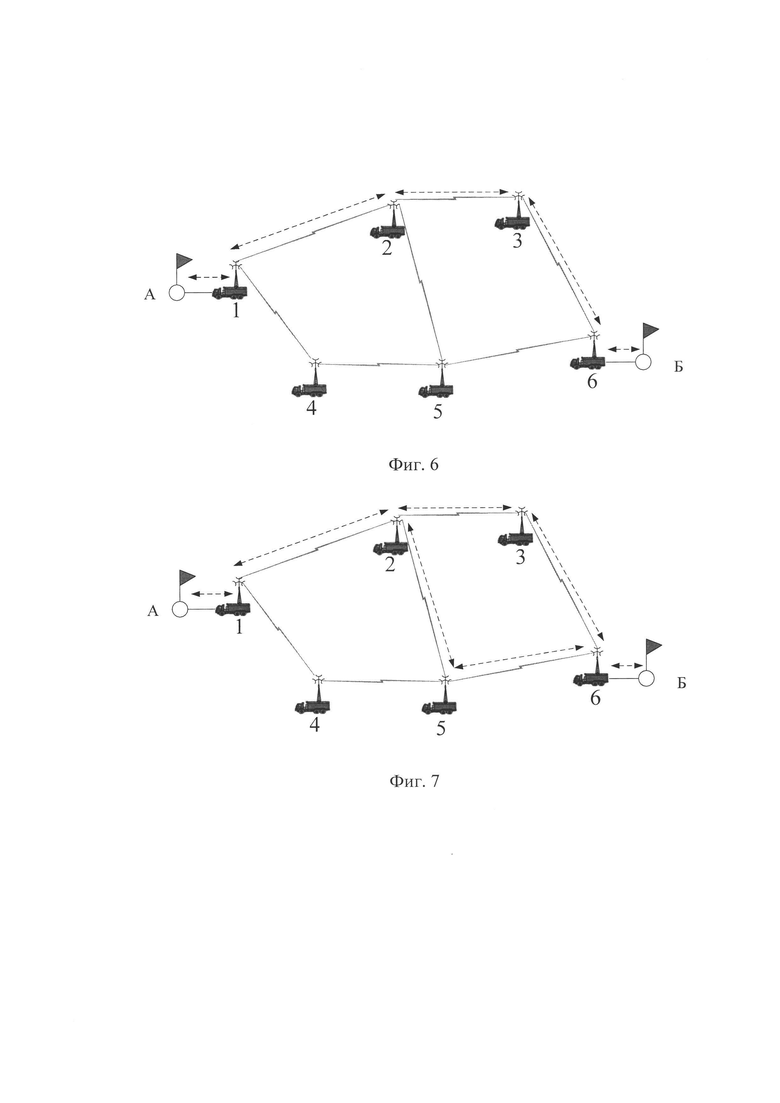

фиг. 6 - передача данных в радиорелейной сети связи на основе РРС с AM на интервале времени t₁;

фиг. 7 - передача данных в радиорелейной сети связи на основе РРС с AM на интервале времени t₂.

фиг. 8 - вероятности своевременной передачи данных без использования предлагаемого способа и при его использовании.

Возможность реализации заявленного способа объясняется следующим.

На фиг. 1 представлен вариант радиорелейной сети связи на основе шести РРС с AM. Каждая пара таких станций в радиорелейной сети связи (фиг. 1) образовывают РРИ, совокупность которых формирует РРЛ.

Под радиорелейной линией (РРЛ) понимают цепочку приемопередающих станций, антенны которых расположены на расстоянии прямой видимости [Баева Н. Н. Многоканальная электросвязь и РРЛ: Учебник для вузов. - М.: Радио и связь, 988. - 312 с: ил. стр. 19]. Вся цепочка радиорелейных станций в РРЛ состоит из оконечных (ОРСС), промежуточных (ПРСС) и узловых радиорелейных станций (УРСС). На ОРСС осуществляется введение и выделение блоков данных, на ПРСС их ретрансляция, а на УРСС осуществляется как ретрансляция блоков данных, так и выделение части блоков данных и введение новых блоков данных с других систем передачи [Романов В.В., Кубанов В.П. Системы и сети электросвязи: Учебник для техникумова. - М.: Радио и связь, 1987. -296 с: ил., стр. 52.].

Задают категории данных. Радиорелейные станции с адаптивной модуляцией и коммутацией данных передают две категории данных: с требуемой постоянной скоростью (ТПС) C'_t=const и с допустимой переменной скоростью (ДПС) C''_t=νar. К ТПС относятся данные передачи речи и видео в реальном времени с высокими требованиями к задержке, а к ДПС - передача прочих данных, нетребовательных к задержке.

Задают требования для передачи различных категорий данных, соответствующие общепринятым классам обслуживания QoS, из которых классам 0 и 1 соответствуют данные с ТПС (передача речи и видео в реальном времени), а остальные - данные с ДПС [Рекомендация МСЭITU-Т Y. 1541] (фиг. 2).

В качестве РРС с AM выступают радиорелейные станции Р-416ГМ, в модемах которых реализованы режимы работы с адаптивной модуляцией [Кирик Ю.М., Петренко А.А. Радиорелейное оборудование с пакетной технологией передачи данных // T-Comm: Технологии информационного общества. 2010. Т. 4. №7. С. 86-88; Брусиловский Л.И. Радиорелейные системы: настоящее и будущее / XII Международный IT-форум с участием стран БРИКС и ШОС. Югра, 2021. // URL: https://itforum.admhmao.ru/upload/iblock/b2d/Radioreleynye-sistemy-svyazi-RF-nastoyashchee-i-budushchee-_Brusilovskiy-L.I._.pdf|.

Каждый режим работы модема МД-310Е радиорелейной станции Р-416ГМ [Блок модема МД-310Е. Руководство по эксплуатации КСЮВ.467762.047-11РЭ] предполагает использование пяти видов модуляции, отличающихся скоростью передачи, чувствительностью приемника, мощностью передатчика и пороговым отношением сигнал/шум (фиг.3). В условиях замираний происходит адаптивный выбор такого вида модуляции, при котором обеспечивают максимальную текущая скорость передачи и сохраняют превышение текущей мощности сигнала над чувствительностью, что эквивалентно превышению текущего отношения сигнал/шум порогового значения, соответствующего этому виду модуляции. В связи с тем, что текущая скорость передачи в РРИ на основе таких РРС с AM изменяется, то это по-разному сказывается на качестве передачи данных ТПС и с ДПС.

В РРС с AM обеспечивают множество градаций скорости передачи C={C₁, …, C_n} и соответствующие им градации чувствительности Р_с.тр={Р_с.тр.1, …, Р_с.тр.n}. Все градации скорости и чувствительности упорядочивают по возрастанию, т.е. С₁<С₁<…С_n и Р_с.тр.1< Р_с.тр.2<…Р_с.тр.1n.

Рассчитывают коэффициент неустойчивости РРИ Р_н.i, по известным методикам [Методика расчета трасс цифровых РРЛ прямой видимости в диапазоне частот 2-20 ГГц. М.: Инженерный центр, 1998. 245 с; ГОСТ Р 53363-2009. Цифровые радиорелейные линии. Показатели качества. Методы расчета. М.: Стандартинформ, 2009. 68 с; Рекомендация МСЭ-R Р.530. Данные о распространении радиоволн и методы прогнозирования, требующиеся для проектирования наземных систем прямой видимости. Сектор радиосвязи МСЭ, 2017. 57 с]. Для этого определяют медианный уровень сигнала Р_с на входе приемника РРС с учетом известных для данного РРИ или вычисленных долговременных параметров среды распространения радиоволн. Для каждой градации скорости передачи C_i, вычисляют допустимый коэффициент ослабления сигнала V_i=1/Z_i, где Z_i=Р_с/P_c.тр.i - запас уровня сигнала на замирания, значения которого так же, как и соответствующие градации скорости С_i и чувствительности -Р_с.тр.i упорядочивают по возрастанию: V₁<V₁<…V_n. Случайную составляющую, характеризующую замирания уровня сигнала, в общем случае задают функцией распределения F(V)=Pr(ν_t<V) дополнительного ослабления радиоволн ν_t, из-за которого уменьшается текущий уровень сигнала P_c.t=P_c⋅ν_t. По данной функции распределения для каждой градации скорости C_i определяют коэффициент неустойчивости РРИ P_н.i=F(V_i).

Сравнивают рассчитанные значения коэффициентов неустойчивости Ли для каждой градации скорости C_i и определяют максимальную скорость, при которой выполняются требования к устойчивости РРИ . Определяют пригодность РРИ для передачи данных с ТПС путем сравнения величины C_max(P_н.тр) с С'_тр, где С'_тр -требуемая скорость передачи данных с ТПС, при которой обеспечивается требуемая вероятность своевременной передачи данных. Требования к показателям устойчивости передачи данных с ТПС по цифровым радиорелейным линиям задают на основании требований соответствующих руководящих документов, например, Приказа МС РФ №92 от 10.08.96 г, выписка из которого, в части касающейся РРЛ, приведена в Методике расчета трасс цифровых РРЛ прямой видимости в диапазоне частот 2-20 ГГц в виде таблицы (фиг.4) [Методики расчета трасс цифровых РРЛ прямой видимости в диапазоне частот 2-20 ГГц - М.: Инженерный центр, 1998. - 245 с]. Если C_max(P_н.тр) ≥С'_тр, то передаются данные с ТПС и, если при этом C_j-1≤С'_тр<C_j, где 1<j≤n, то избыточные градации скорости {С_j, …,С_n} используют для передачи данных с ДПС, при этом максимальная средняя скорость передачи этих данных, обеспечивающая максимальную вероятность своевременной их передачи, составляет , где Р_н.n+1=1 (фиг. 5).

Определяют максимальную скорость передачи данных в радиорелейной линии в направлении получателя C_max.РРЛ(t)=max{C_max.РРИ.1, C_max.РРИ.2, …, C_max.РРИ.n}. Максимальная скорость РРЛ определяют минимальной скоростью передачи данных РРИ входящих в РРЛ, у которой выполняются требования к устойчивости .

Определяют время задержки передачи данных в каждой РРЛ на интервале времени t. Определяют время задержки передачи данных в РРЛ на интервале времени t известными способами, например представленными в учебнике [Методы расчета показателей производительности сетей ЭВМ с неоднородным трафиком / А.Л. Коннов, Ю.А. Ушаков; Оренбургский гос. Ун-т.- Оренбург: ОГУ, 2013. -139 с.]. Время задержки передачи данных определяют как μ_i^(m)=C_i^b(m) (пакетов/с), где С_i - пропускная способность i-го РРИ, измеряемая в бит/с, а 1/b^(m) - средняя длина блока данных соответствующей категории. Загрузку РРЛ ρ_i^(m) блоками данных m-й категории и общую загрузку сети /ρ_iΣ определяют как где, интенсивность потока m-й категории, поступающих в РРЛ от источников информации. Среднее число блоков данных m-й категории в i-той РРЛ определяют как . Время задержки передачи блоков данных в РРЛ определяют как . Средняя задержка m-й категории данных в i-ой РРЛ зависит от общей загрузки канала и остается постоянной для блоков данных разных категорий, проходящих через этот канал [Методы расчета показателей производительности сетей ЭВМ с неоднородным трафиком / А.Л. Коннов, Ю.А. Ушаков; Оренбургский гос. Ун-т.- Оренбург: ОГУ, 2013. -139 с.].

Записывают принимаемые каждой узловой радиорелейной станцией (УРРС) блоки данных в запоминающее устройство. Запись блоков данных в запоминающее устройство известно и представлено, например, в [Способ повышения пропускной способности пакетных коммутаторов на основе интегрированных сетевых процессоров / В.Б. Егоров. Системы и средства информатики. 2019. Т. 29. Вып. 1. С. 63-73].

Запись блоков данных в запоминающее устройство можно осуществить, в известные устройства, например, в коммутаторы уровня L3 и маршрутизаторы [Управление трафиком и качество обслуживания в сети Интернет / Е.А. Кучерявый. - СПб.: Наука и Техника, 2004. - 336 с.]

Оценивают на каждой УРСС оставшееся время передачи τ_o блоков данных в направлении получателя. Оценка оставшегося времени передачи τ_o блоков данных известна и описана в [Прогнозирование времени передачи блока данных для стационарной модели сетевого трафика / И.М. Сычев. Вестник ИрГТУ №2 (61) 2012].

Распределяют блоки данных с ТПС и ДПС на каждой УРРС между РРЛ в направлении получателя. Распределение блоков данных известно и описано, например, в [С. Музихин, А.И. Парамонов Метод классификации и приоритезации трафика в программно-конфигурируемых сетях // Труды учебных заведений связи. 2019. Т.5. №1. С. 64-70].

Распределение блоков данных может быть осуществлено с помощью известных устройств, например, с помощью, коммутаторов уровня L3 или маршрутизаторов [В.Г. Олифер, Н.А. Олифер Компьютерные сети. Принципы, технологии, протоколы: Учебник для вузов. 4-е изд. - СПб.: Питер, 2010. - 944 с.: ил.].

Распределяют блоки данных на каждой УРРС между РРЛ в направлении получателя в зависимости от скорости передачи на РРЛ и РРИ его составляющих. Если С_max.рри(t)≥С_ТПС(t)+С_ДПС(t), то передают блоки данных с ТПС и ДПС, если С_max.рри(t)<С_ТПС(t)+С_ДПС(t), то передают блоки данных с ТПС, а блоки данных с ДПС перераспределяют от данной УРРС к инцидентным УРСС других РРИ в направлении получателя на пропускной способности РРЛ . Распределяют блоки данных на каждой УРРС между РРЛ в направлении получателя путем сравнения времени τ_д и оставшегося времени передачи в РРЛ всех блоков данных , где если в инцидентом УРСС интервале, то передают из запоминающего устройства все поступившие на интервале времени t данные ТПС и ДПС, если то передают блоки данных с ТПС, а блоки данных с ДПС перераспределяют от данной УРРС к инцидентным УРСС других РРЛ в направлении получателя на пропускной способности РРЛ .

Удаляют блоки данных с ТПС и ДПС на каждой УРСС в радиорелейной сети связи если их τ_o>τ_доп. Удаление блоков данных осуществляют на устройствах коммутации УРРС.

Пример. Радиорелейная сеть связи сформирована на шести РРС с AM. Каждая пара РРС с AM в радиорелейной сети связи (фиг. 1) образовывают РРИ, совокупность которых формирует РРЛ. РРЛ №1 образована УРСС: №1, 2, 3 и 6. РРЛ №2 образована УРСС: №1, 4, 5 и 6.

Блоки данных передают между пунктом А и пунктом Б (фиг. 1). В момент времени t₁ условия замираний на РРИ во всех РРЛ радиорелейной сети связи обеспечили адаптивный выбор вида модуляции на каждой УРСС QAM-256 со скоростью передачи 24 Мбит/с (фиг. 3). Скорость поступления блоков данных с ТПС и ДПС между УРСС в радиорелейной сети связи обеспечивает выполнение условий С_max.РРИ(Р_н.тр)≥С'_тр и C_j-1≤С'_тр<C_j. Максимальная скорость РРЛ №1 C_max.PPЛ(t)=24 Мбит/с (фиг. 6). Скорость поступления блоков данных от пункта А на УРСС №1 и далее по РРЛ №1 к пункту Б с ТПС 10 Мбит/с и ДПС 14 Мбит/с. Время доставки блоков данных ТПС и ДПС от пункта А до пункта Б τ_{срРРЛ№1}(t) 50 мс, при этом τ_o<τ_доп (фиг. 2).

В момент времени ti произошло ухудшение условий замираний на РРИ между УРСС №2 и №3, а на остальных остались неизменными. На УРСС №2 и №3 адаптивно осуществляют изменение вида модуляции на QAM-64 со скоростью передачи 18 Мбит/с (фиг. 3). Скорость поступления блоков данных с ТПС и ДПС между УРСС в радиорелейной сети связи не обеспечивает одновременное выполнение условий С_max.РРИ(Р_н.тр)≥С'_тр и C_j-1≤С'_тр<С_j. Максимальная скорость РРЛ №1 C_maxРРЛ(t)=18 Мбит/с. Скорость поступления блоков данных от пункта А на УРСС №1 и далее по РРЛ №1 к пункту Б осталась неизменной ТПС 10 Мбит/с и ДПС 14 Мбит/с. Распределяют блоки данных с ТПС и ДПС от УРРС №2 на УРСС №3 и УРСС №5 между РРЛ №1 и РРЛ №2 в направлении получателя на пропускной способности РРЛ №2 (фиг. 7). Максимальная скорость РРЛ №2 С_max.РРЛ(t)=21 Мбит/с В РРЛ №2 между УРСС №5 и №6 передаются данные с ТПС 10 Мбит/с и ДПС 7 Мбит/с. Данные с ТПС 10 Мбит/с и ДПС 8 Мбит/с передают в РРЛ №1 от УРРС №2 на УРСС №3, а данные с ДПС перераспределяют на УРСС №5 со скоростью 4 Мбит/с, при этом блоки данных с ДПС 2 Мбит/с удаляют из запоминающего устройства если их τ_o>τ_доп, например при оценивании что оставшееся их время передачи τ_o в направлении получателя составит 450 мс (фиг. 2).

На фиг. 8 представлены графики вероятности своевременной передачи данных с ТПС и ДПС при применении предлагаемого способа и без его использования.

Как показывают расчеты при использовании предлагаемого способа в сети, образованной РРС с AM, вероятность своевременной передачи данных с ТПС увеличивается в среднем на 10% при загруженности пропускной способности РРЛ близкой к максимальной, при этом вероятность передачи данных ДПС не уменьшается, что подтверждает заявленный технический результат.

Изобретение относится к передаче данных в радиорелейных сетях связи, сформированных на основе радиорелейных станций с адаптивной модуляцией. Техническим результатом является повышение вероятности своевременной передачи данных в сети за счет распределения блоков данных с требуемой постоянной скоростью (ТПС) и допустимой переменной скоростью (ДПС) на каждой узловой радиорелейной станции (УРРС) между радиорелейной линией (РРЛ) в направлении получателя в зависимости от времени задержки передачи данных в каждой РРЛ на интервале времени t и оставшегося времени передачи τ_o для различных данных с ТПС и ДПС на пропускной способности РРЛ сети. Для этого определяют максимальную скорость и время задержки передачи блоков данных в каждой РРЛ на интервале времени t. Записывают принимаемые каждой УРРС блоки данных в запоминающее устройство. Оценивают на каждой УРСС оставшееся время передачи блоков данных в направлении получателя. Распределяют блоки данных с ТПС и ДПС на каждой УРРС между РРЛ в направлении получателя. Удаляют блоки данных с ТПС и ДПС на каждой УРСС в радиорелейной сети связи, если их τ_o>τ_доп. 2 з.п. ф-лы, 8 ил.

1. Способ передачи данных в радиорелейной сети связи, заключающийся в том, что задают категории данных, требования для передачи различных категорий данных, допустимое время передачи для различных категорий блоков данных τ_доп, рассчитывают коэффициент неустойчивости радиорелейного интервала (РРИ) Р_н.i, сравнивают рассчитанные значения коэффициентов неустойчивости РРИ Р_н.i для каждой градации скорости передачи C_i, , с требуемым значением Р_н.тр, определяют максимальную скорость передачи данных, при которой выполняются требования к устойчивости РРИ , определяют пригодность РРИ для передачи данных с требуемой постоянной скоростью (ТПС) путем сравнения величины C_max.РРИ(Р_н.тр) с С'_тр, где С'_тр - требуемая скорость передачи данных с ТПС, при которой обеспечивается требуемая вероятность своевременной передачи данных, если C_max.РРИ(Р_н.тр)≥С'_тр, то передаются данные с ТПС со скоростью С_ТПС и, если при этом C_j-1≤С'_тр<C_j, где 1<j≤n, то избыточные градации скорости {C_j, …, C_n} используют для передачи данных с допустимой переменной скоростью (ДПС) С_ДПС, при этом максимальная средняя скорость передачи этих данных, обеспечивающая максимальную вероятность своевременной передачи данных, составляет , где Р_н.n+1=1, передают данные, отличающийся тем, что дополнительно определяют максимальную скорость C_maxРРЛ(t)=max{C_max.РРИ.1, C_max.РРИ.2, …, C_max.РРИ.n} и время задержки передачи блоков данных в каждой радиорелейной линии (РРЛ) на интервале времени t, записывают принимаемые каждой узловой радиорелейной станцией (УРРС) блоки данных в запоминающее устройство, оценивают на каждой УРСС оставшееся время передачи τ_o блоков данных в направлении получателя, распределяют блоки данных с ТПС и ДПС на каждой УРРС между РРЛ в направлении получателя, удаляют блоки данных с ТПС и ДПС на каждой УРСС в радиорелейной сети связи если их τ_o>τ_доп.

2. Способ по п. 1, отличающийся тем, что распределяют блоки данных на каждой УРРС между РРЛ в направлении получателя, если C_max.ззи(t) ≥ С_ТПС(t)+С_ДПС(t), то передают блоки данных с ТПС и ДПС, если C_max.рри(t) < С_ТПС(t)+С_ДПС(t), то передают блоки данных с ТПС, а блоки данных с ДПС перераспределяют от данной УРРС к инцидентным УРСС других РРИ в направлении получателя на пропускной способности РРЛ

3. Способ по п. 1, отличающийся тем, что распределяют блоки данных на каждой УРРС между РРЛ в направлении получателя путем сравнения времени τ_доп и оставшегося времени передачи τ_o в РРЛ всех блоков данных , где если в инцидентом УРСС интервале, то передают из запоминающего устройства все поступившие на интервале времени t данные ТПС и ДПС, если , то передают блоки данных с ТПС, а блоки данных с ДПС перераспределяют от данной УРРС к инцидентным УРСС других РРЛ в направлении получателя на пропускной способности РРЛ .
