Каркасное лекало для моделирования натурального и искусственного ногтя Российский патент 2025 года по МПК A45D31/00

Изобретение относится к области ногтевого сервиса в сфере бытового обслуживания населения. Оно предназначено для профессионального применения и использования при наращивании и моделировании ногтей, а также креативного и конкурсного направления в моделировании ногтей.

Известна одноразовая форма для наращивания и моделирования ногтей и способ использования формы (см. патент RU 2248173, опубл. 20.03.2005), которая содержит пластину, состоящую из разделенных перфорациями двух боковых продольных элементов и среднего продольного элемента, выполненного с отрывным элементом. Боковые продольные элементы выполнены с выступающими концевыми и средней частями. При этом отрывной элемент состоит из двух частей, разделенных криволинейной прорезью, форма которой повторяет форму линии сопряжения отрывного элемента с участком среднего продольного элемента, имеющим ногтевую линейку.

Наиболее близким техническим решением является многоразовая форма для наращивания и моделирования, содержащая пластину с ногтевой линейкой (см. патент RU 2373817, опубл. 27.11.2009). Пластина образует верхнюю форму, идентичную форме натурального ногтя, выполненную единым цельным элементом. Форма является многоразовой, причем ее размеры соответствуют размерному ряду натуральных ногтей. Форма выполнена из синтетической пластмассы. Способ использования формы заключается в нанесении на внутреннюю поверхность формы двух-трех шариков акрила или наносится гель для моделирования ногтей, до отметки на ногтевой линейке соответствующий выбранной длине ногтя. Затем прикладывают форму к ногтю сверху и аккуратно выдавливают лишний материал на свободный край, начиная от области кутикулы. Далее прижимают форму к ногтю, выдерживают до полной полимеризации акрила или геля. Затем снимают форму с ногтя, придают желаемую конфигурацию свободному краю, подчищают внутреннюю поверхность ногтя, формируют арку.

Недостатком известных технических решений, является их направленность лишь на воссоздание формы искусственных ногтей, не учитывая все возможности в моделировании разнообразных креативных форм и сложных конструктивных, геометрических объектов дизайна искусственных ногтей.

Задачей изобретения является расширение спектра возможностей моделирования и дизайна искусственных ногтей, усиления зрелищности воспроизведения, а также снижения рисков повреждения кожных покровов, за счет соблюдения точных параметров заданной архитектуры искусственных ногтей, исключения или сведения к минимуму опила искусственных ногтей, снижения затраты времени на процедуру моделирования искусственных ногтей.

Техническим результатом изобретения является упрощение процесса построения архитектуры ногтей, возможность градации лекал, учитывая анатомические особенности и параметры архитектуры и дизайна искусственного ногтя, создание уникальных сложных архитектурных элементов дизайна и конструктивных элементов членения в единой фигуре ногтя, конфигураций объемных элементов различной формы, соблюдение четких параметров моделирования ногтей, обеспечение точного нанесения моделирующего материала, что позволяет сократить длительный процесс опиливания формы ногтей или исключить его, а так же сделать данную процедуру безопасной для кожных покровов пальца руки и кутикулы.

Технический результат достигается тем, что каркасное лекало для моделирования натурального и искусственного ногтя представляет собой гибкую пластину, выполненную в форме вытянутого по обе стороны треугольника, в вершине которого расположена вогнутая дуга повторяющая форму ногтя с возможностью изгиба пластины по центру и приложения ее к натуральному ногтю для создания искусственного ногтя. На пластину нанесены линии градации высоты и длины искусственного ногтя. Гибкая пластина выполнена из металлического или пластикового листа. Лекало согласно изобретению представляет собой плоскую пластину, форма которой в контактной зоне построена по точкам, отражающим характеристики анатомических особенностей натурального ногтя и искусственного свободного края, и в остальной части - по точкам градации, отражающим заданные параметры высоты и архитектуры искусственного ногтя. Пластина выполнена с возможностью нанесения тонкого слоя моделирующего геля по всей площади одной стороны и последующего отделения пластины от слоя моделирующего геля после его сушки. Пластина выполнена из гибкого металлического или пластикового листа.

В зависимости от используемого материала каркасное лекало согласно изобретению может быть одноразовым или многоразовым.

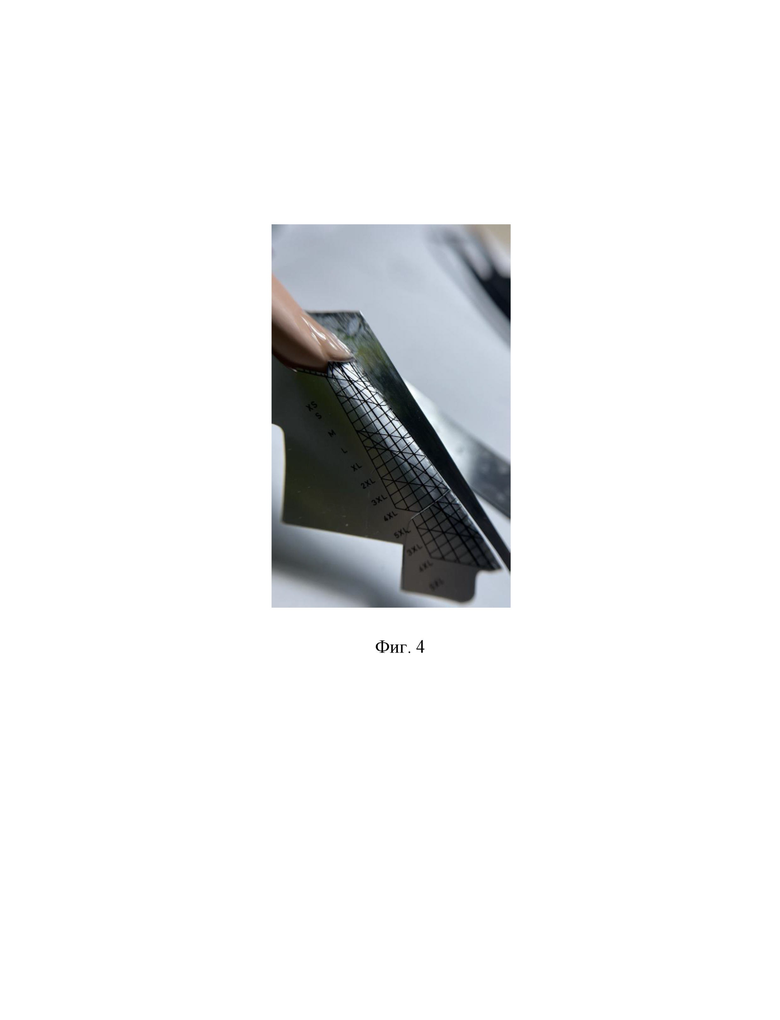

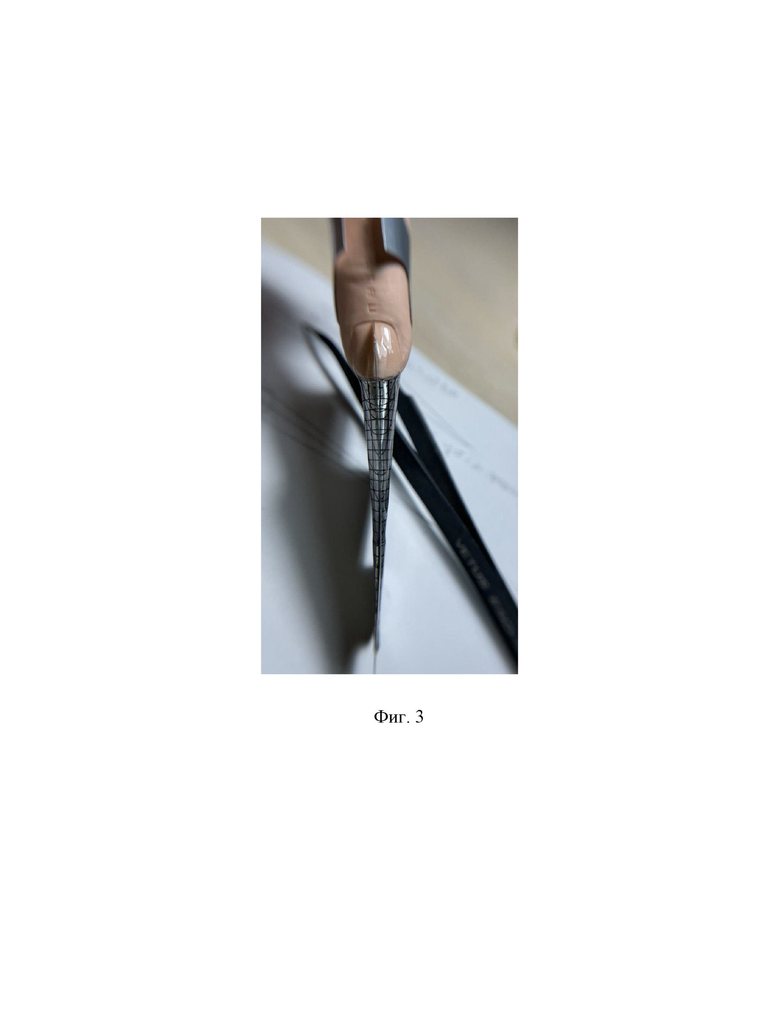

Изобретение поясняется чертежами. На фиг. 1 представлен чертеж каркасного лекала вид сверху, на фиг. 2 представлен чертеж каркасного лекала вид сбоку. На фиг. 3 представлено фото каркасного лекала для формы «Edge» вид сверху, установленное на моделируемый ноготь. На фиг. 4 представлено фото каркасного лекала для формы «Edge» вид сбоку, установленное на моделируемый ноготь. На фиг. 5 представлено фото каркасного лекала для формы «Edge» с нанесением с правой стороны на всю площадь каркасного лекала с одной стороны тонкого слоя моделирующего геля. На фиг. 6 представлено фото нанесения моделирующего материала на каркасное лекало, с правой стороны моделируемого ногтя, формы «Edge». На фиг. 7 показано отделение каркасного лекала от правой половины моделируемого ногтя формы «Edge» после его просушки в УФ лампе. На фиг. 8 представлено фото нанесения моделирующего материала по всей площади левой стороны моделируемого ногтя, формы «Edge». На фиг. 9 представлено фото сформированной архитектуры моделируемого ногтя формы «Edge», непрошедшая процедуру финального опила. На фигуре 10 представлено фото готового моделируемого ногтя формы «Edge», прошедшего процедуру финального опила и покрытие финишным материалом. На фиг. 11 представлен рисунок моделируемого ногтя формы «Edge» в трех проекциях, фото готового образца моделируемого ногтя и фото каркасного лекала для формы «Edge». На фиг. 12 представлен рисунок креативной формы «Бриджит» в трех проекциях, фото готового образца и фото каркасного лекала для данной формы. На фиг. 13 представлено фото установленного на моделируемый ноготь каркасного лекала для формы «Бриджит». На фиг. 14 представлено фото установленного на моделируемый ноготь каркасного лекала для формы «Бриджит», с нанесением с одной стороны (на внутреннюю поверхность) всей площади каркасного лекала тонкого слоя прозрачного моделирующего геля. На фиг. 15 представлено фото установленного на моделируемый ноготь каркасного лекала для формы «Бриджит», с нанесением с одной стороны (во внутреннюю поверхность) всей площади каркасного лекала слоя прозрачного моделирующего геля и наполнением аксессуарами для дизайна (сухоцветы, блестки, ракушечник). На фиг. 16 представлено фото каркасного лекала на моделируемом ногте, заполненное аксессуарами для дизайна (сухоцветы, блестки, ракушечник) наполненного прозрачным моделирующим гелем и прошедшего полимеризацию в УФ лампе, а так же отделение от получившейся конструкции каркасного лекала для формы «Бриджит». На фиг. 17 представлено фото креативной формы «Бриджит» с нанесенным по периметру моделируемого ногтя моделирующим материалом, произведенным опилом поверхности и нанесенным слоем финишного покрытия. На фиг. 18 представлено фото готового моделируемого ногтя формы «Бриджит», архитектура которого создана с помощью каркасного лекала. На фиг. 19, 20, 21, 22, 23, 24 представлены фото, отражающие возможности моделирования конструктивных членений в единой архитектуре моделируемого ногтя (Архитектоника). На фиг. 25, 26, 27, 28 представлены фото, отражающие возможность моделирования конструктивных членений, а также возможность создания с помощью каркасных лекал объемных элементов конструкции дизайна и их огранку.

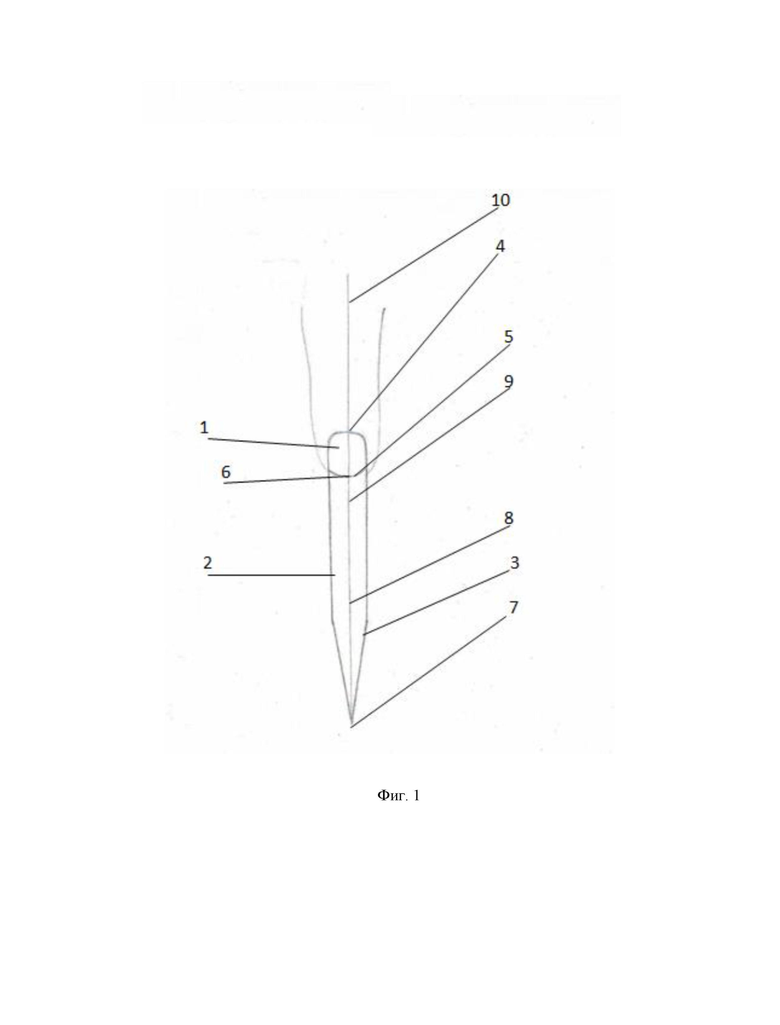

На Фиг. 1 представлен натуральный ноготь 1; свободный край 2 (искусственный ноготь, выстроенный с помощью геля для моделирования ногтей); моделируемый ноготь 3 (совокупность натурального ногтя 1 и свободного края 2); точка у кутикулы 4, лежащая в зоне центра кутикулы; линия улыбки натурального ногтя 5; точка на торце 6 (натурального ногтя 1); точка на торце 7 (свободного края 2); каркасное лекало 8; контактная зона 9 моделируемого ногтя 3, протяженностью от точки у кутикулы 4 до точки на торце свободного края 7, вертикальная ось пальца 10.

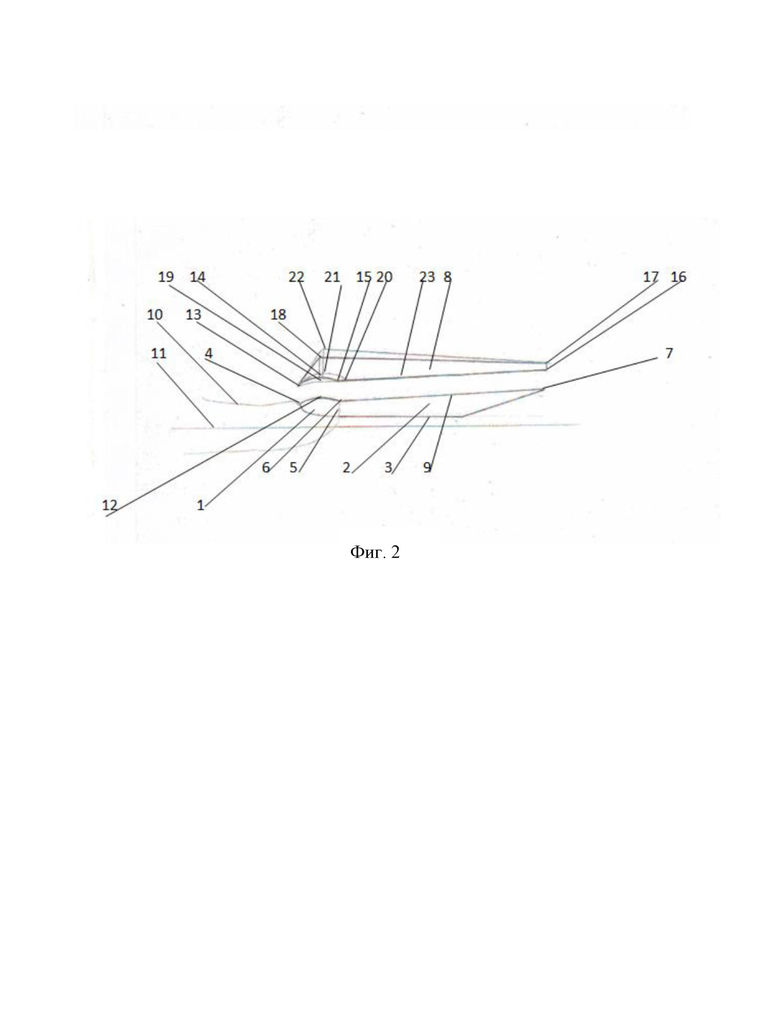

На Фиг. 2 представлен натуральный ноготь 1; свободный край 2 (искусственный ноготь, выстроенный с помощью геля для моделирования ногтей); моделируемый ноготь 3 (совокупность натурального ногтя 1 и свободного края 2); точка у кутикулы 4; линия улыбки натурального ногтя 5; точка на торце 6 (натурального ногтя 1); точка на торце 7 (свободного края 2); каркасное лекало 8; контактная зона 9 (моделируемого ногтя 3, протяженностью от точки у кутикулы 4 до точки на торце свободного края 7); вертикальная ось пальца 10; боковая ось пальца 11; апекс натурального ногтя 12; точка контакта каркасного лекала 13 (соответствует точке у кутикулы 4); точка контакта каркасного лекала 14 (соответствует точки 12 апексу натурального ногтя); точка контакта каркасного лекала 15 (соответствует точке на торце натурального ногтя 6); точка контакта каркасного лекала 16 (соответствует точке на торце свободного края 7); точка высоты торца каркасного лекала 17, относительно точки 16 каркасного лекала, соответствующая точке на торце свободного края 7; точка высоты искусственного апекса 18, относительно точки 14 - точки контакта каркасного лекала, соответствующей точке 12 - апексу натурального ногтя; нижняя точка градации каркасного лекала -19, относительно точки 14 - точки контакта каркасного лекала 8, соответствующей точки 12 - апексу натурального ногтя; точка градации каркасного лекала 20, относительно точки 15 - точки контакта каркасного лекала, соответствующей точке 6 - точке на торце натурального ногтя; верхняя точка градации каркасного лекала 21, относительно точки контакта каркасного лекала 14, соответствующей точке 12 - апекс натурального ногтя и точки градации каркасного лекала 19 относительно точки 14 - точки контакта каркасного лекала (соответствующей точке 12 - апекс натурального ногтя); точка градации высоты искусственного апекса 22, относительно точки 18 - точка высоты искусственного апекса (относительно точки 14 - точки контакта каркасного лекала (соответствующей точки 12 - апексу натурального ногтя); контактная зона каркасного лекала 23 (соответствует расстоянию на моделированном ногте 3, от точки у кутикулы 4 до точки на торце свободного края 7, лежащей на линии контактной зоны 9, что соответствует точкам 4,12, 6, 7 и точкам на каркасном лекале - 13, 14, 15,16.

Каркасное лекало согласно изобретению изготавливают из материала, который держит форму и может подвергаться ручному или аппаратному раскрою (вырезание режущим инструментом или лазером). Таким материалом может быть гибкий металлический лист (например, алюминиевый) или лист пластика.

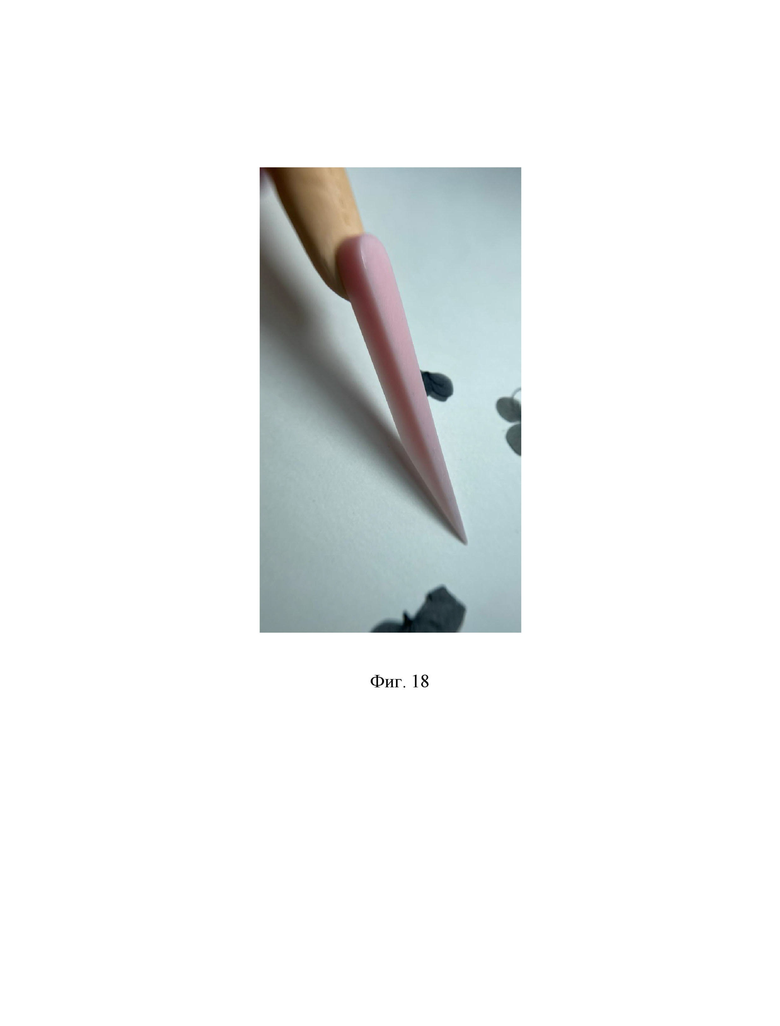

Каркасное лекало согласно изобретению может быть изготовлено для получения любой креативной формы моделирования искусственно наращиваемых ногтей согласно дизайн-проекту (например, фиг. 18-28). При этом каркасное лекало согласно изобретению в контактной зоне построено по точкам контакта каркасного лекала, отражающим характеристики анатомических особенностей натурального ногтя и искусственного свободного края, и форма в остальной части построена по точкам градации, отражающим заданные параметры высоты и архитектуры искусственного ногтя (фиг. 1, фиг. 2).

Рассмотрим пример изготовления каркасного лекала для получения известной креативной формы моделирования искусственно наращиваемых ногтей «Edge» (см. патент RU 2 443 379). Каркасное лекало согласно изобретению для получения известной креативной формы моделирования искусственно наращиваемых ногтей «Edge» (см. патент RU 2 443 379) изготавливают следующим образом.

Путем переноса на материал точек (фиг. 1, фиг. 2), отражающих характеристики параметров контактной зоны 9 моделируемого ногтя 3 с помощью циркуля-измерителя, отмечают на материале точку 13 - точка контакта каркасного лекала (соответствующая точке 4 точке у кутикулы), далее отмечают точку 14 - точка контакта каркасного лекала (соответствующая точке 12 апекс натурального ногтя), отмечают на материале точку контакта каркасного лекала 15 (соответствующую точке 6 -точка на торце натурального ногтя), соединяют точки 13, 14 и 15, проводят плавную дугообразную линию, которая будет повторять анатомическую форму натурального ногтя. Относительно точки 15 отмеряют точку 16 -точка контакта каркасного лекала (соответствующую точке 7 - точка на торце свободного края), соединяют в отрезок точки 15 и 16 прямой линией. Относительно точки 16 находят точку высоты торца свободного края 17, соединяют в отрезок точки 16 и 17, проводят прямую линию. Относительно точки 14 - точка контакта каркасного лекала (соответствующая точке 12 -апекс натурального ногтя) находят высоту искусственного апекса 18 (которая соответствует высоте конструкции смоделированного ногтя в зоне искусственного апекса), и соединяют в отрезок точки 17 и 18. Точку высоты искусственного апекса 18 соединяют в отрезок с точкой контакта каркасного лекала - 13 (соответствующей точки у кутикулы 4). Тем самым создается основа каркасного лекала 8. Отмечают точки градации: 19 - нижняя точка градации точки контакта каркасного лекала 8, относительно точки 14-точка контакта каркасного лекала (соответствующего точки 12 - апекс натурального ногтя); соединяют плавной, дугообразной линией точки 13, 19 и 15; отмечают точку градации 20 - точка градации каркасного лекала 8, относительно точки 15 - точка контакта каркасного лекала 8 (соответствующая точке 6 - точке на торце натурального ногтя); отмечают точку 21 - верхняя точка градации каркасного лекала 8, относительно точки 14 - точка контакта каркасного лекала 8 (соответствующая точке 12 - апекс натурального ногтя); соединяют плавной дугообразной линией точки 13, 21 и 20, получают верхнюю линию градации каркасного лекала 8; относительно точки 14 отмечают точку 22 - точку высоты градации искусственного апекса, которая соответствует точке 18 - точка высоты искусственного апекса относительно точки 14 - точка контакта каркасного лекала, соответствующая точке 12 - апекс натурального ногтя, соединяют прямыми линиями точки 13, 22 и 17, получают высоту градации каркасного лекала 8.

Исходя из вышеперечисленного получают: моделируемый ноготь 3; контактная зона 9 моделируемого ногтя 3 образуется из точек 4, 12, 6, 7; каркасное лекало 8 состоит из точек 13, 14, 15,16, 17, 18 и точек градации 19, 20, 21, 22.

Указанным образом может быть изготовлено каркасное лекало для любой креативной формы ногтей (фиг. 18-28). Изготовление каркасного лекала 8 осуществляется посредством построения на материале заданной формы по точкам, отражающим анатомические особенности ногтей (фиг. 1, фиг. 2), опираясь на основные параметры: натуральный ноготь - 1, свободный край - 2, моделируемый ноготь - 3, 4 - точка у кутикулы, 5 - линия улыбки натурального ногтя, 6 - точка на торце натурального ногтя, 7 - точка на торце свободного края, 9 - контактная зона на моделируемом ногте, 10 -вертикальная ось пальца, 11 - боковая ось пальца, эти же параметры моделирования важны для создания различных конфигураций каркасного лекала 8. Разнообразие форм ногтей, параметры высоты дизайна - при построении объемных элементов, параметры конфигурации дизайна - которые могут иметь разнообразные точки на моделируемом ногте 3.

Каркасное лекало согласно изобретению применяют следующим образом.

Рассмотрим конкретный пример применения каркасного лекала согласно изобретению для создания известной креативной формы моделирования искусственно наращиваемых ногтей «Edge» (см. патент RU 2 443 379).

Проводят антисептику натуральных ногтей руки, подготовку натурального ногтя 1 к наращиванию свободного края 2 искусственного ногтя, опиливание линии улыбки натурального ногтя 5, нанесение адгезивного слоя геля, полимеризацию в течение двух минут в ультрафиолетовой лампе. Форму свободного края 2 искусственного ногтя подготавливают путем установки в контактную зону линии улыбки натурального ногтя.5 формы из медной фольги, при этом прорезают в контактной зоне формы ногтя искусственного линию улыбки натурального ногтя 5, формируют арку и форму подставляют под натуральный ноготь 1. Свободный край 2 искусственного ногтя формируют с помощью тонкого слоя прозрачного моделирующего геля, проводят полимеризацию в лампе в течение двух минут, снимают липкий слой геля (фиг. 1, фиг. 2).

На получившуюся основу натурального ногтя 1 и свободного края 2 (фиг. 1, фиг. 2), в совокупности именуемого как моделируемый ноготь 3, наносят разметку (например, с помощью простого карандаша) на контактную зону 9 моделируемого ногтя 3 - зона установки и крепления каркасного лекала 8, (контактная зона 9 моделируемого ногтя 3) для получения конструкции согласно архитектуре, геометрической форме дизайн-проекта моделируемого ногтя формы «Edge». Изготавливают каркасное лекало согласно архитектуре, геометрической форме дизайн-проекта моделируемого ногтя формы «Edge» или применяют каркасное лекало для получения формы «Edge», изготовленное заранее. Осуществляют установку каркасного лекала 8 его контактной зоной каркасного лекала 23 к контактной зоне 9 моделируемого ногтя 3 (фиг. 3, фиг. 4).

На контактную зону 9 моделируемого ногтя 3 наносят тонкий слой моделирующего геля и с помощью пинцета производят постановку контактной зоны каркасного лекала 23, конструкция подвергается полимеризации в УФ лампе 2 минуты (фиг. 3, фиг. 4). Далее, с правой стороны каркасного лекала 8 наносят тонкий слой моделирующего геля по всей площади каркасного лекала 8, полимеризуют 2 минуты (фиг. 5). На правую половину моделируемого ногтя 3 наносят гель для моделирования ногтей, или любой другой подходящий материал для моделирования ногтей, создают нужный объем, проводят полимеризацию в УФ лампе 2 минуты (фиг. 6). Тонким пинцетом отделяют каркасное лекало 8 от получившейся конструкции - каркаса высоты центрального ребра формы «Edge» (фиг. 7). На левую половину моделируемого ногтя 3 наносят гель для моделирования ногтей (фиг. 8), или любой другой подходящий материал для моделирования ногтей, создают нужный объем, проводят полимеризацию в УФ лампе 2 минуты (фиг. 9). Снимают дисперсионный слой с поверхности искусственного ногтя и опиливают его согласно заданной дизайн - проектом архитектуры формы «Edge», используя фрезу и пилки для искусственных ногтей. Отшлифовывают поверхность при помощи баффа, снимают пыль, наносят запечатывающий слой финишного покрытия, проводят полимеризацию 2 минуты (фиг. 10).

Рассмотрим конкретный пример применения каркасного лекала согласно изобретению для креативной формы моделирования искусственно наращиваемых ногтей «Бриджит».

Выполняют маникюр ногтей любым известным способом (например, см. патент RU 2404694, опубликован 27.11.2010), проводят антисептику натуральных ногтей руки, подготовку натурального ногтя к наращиванию искусственного ногтя, опиливание линии улыбки натурального ногтя, нанесение адгезивного слоя геля, полимеризация в течение двух минут в ультрафиолетовой лампе. Форму искусственного ногтя подготавливают путем установки в контактную зону формы ногтя из медной фольги, при этом прорезают в контактной зоне формы ногтя искусственного линию улыбки натурального ногтя, формируют арку и форму подставляют под натуральный ноготь. Объем искусственного ногтя формируется с помощью тонкого слоя прозрачного моделирующего геля, полимеризация в лампе в течение двух минут, снимается липкий слой геля.

На полученный моделируемый ноготь наносят разметку (например, с помощью простого карандаша) на контактную зону крепления каркасного лекала моделируемого ногтя для получения конструкции согласно архитектуре, геометрической форме дизайн-проекта моделируемого ногтя. Каркасное лекало для моделирования натуральных и искусственных ногтей, представляющее из себя гибкую пластину, выполненную в форме вытянутого по обе стороны треугольника, в вершине которого расположена вогнутая дуга повторяющая форму ногтя (фиг. 12), сгибают по центру и прикладывают к натуральному ногтю. Осуществляют примерку каркасного лекала к контактной зоне поверхности моделируемого ногтя и подгонку контактной зоны каркасного лекала с учетом архитектуры натурального и искусственного ногтя методом градации по отметкам на всей получившейся поверхности каркасного лекала. Так же осуществляют подгонку каркасного лекала по длине готового ногтя. Проверяют высоту каркасного лекала, при необходимости корректируют.

После проверки всех исходных параметров моделирования ногтя согласно дизайн - проекту осуществляют установку каркасного лекала на примере формы «Бриждит».

На получившуюся исходную конструкцию моделируемого ногтя наносят тонкий слой прозрачного геля, и на не просушенную поверхность ногтя производят установку каркасного лекала в соответствии с заранее нанесенной разметкой (фиг. 13), сушат в УФ лампе одну минуту. На всю площадь каркасного лекала с внутренней стороны наносят тонкий слой прозрачного геля для моделирования, полимеризация в лампе в течение двух минут (фиг. 14). В полученную конструкцию наносят слой прозрачного геля и наполняют его при необходимости аксессуарами для дизайна ногтей (сухоцветы, блестки, ракушечник и т.д.) (фиг. 15), полимеризация в лампе две минуты. Далее, заполняют конструкцию прозрачным моделирующим гелем, полимеризация четыре минуты (фиг. 16). Отделяют каркасное лекало от получившейся конструкции, используя тонкий пинцет (фиг. 16). По периметру ногтя формируют объем согласно выбранной архитектуре дизайн - проекта искусственного ногтя, с помощью слоя геля для моделирования ногтей (фиг. 17), полимеризация четыре минуты. Снимают дисперсионный слой с поверхности искусственного ногтя и опиливают его согласно заданной дизайн - проектом архитектуры, используя фрезу и пилки для искусственных ногтей (фиг. 17). Отшлифовывают поверхность при помощи баффа, снимают пыль, наносят запечатывающий слой финишного покрытия, полимеризация две минуты (фиг. 17).

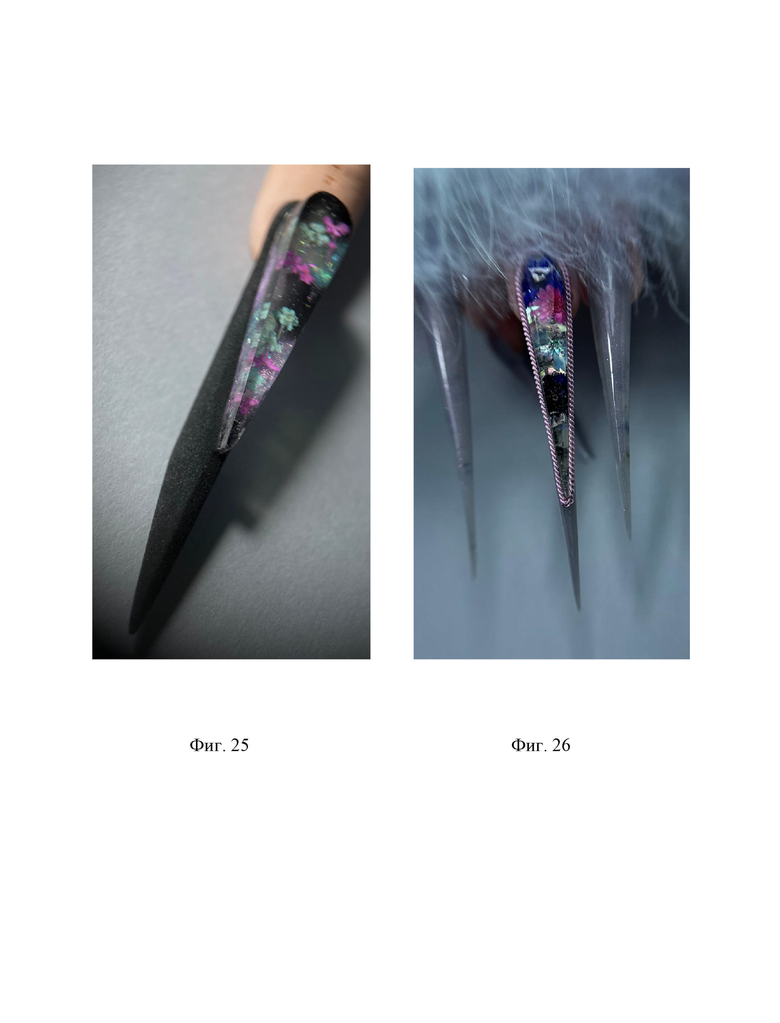

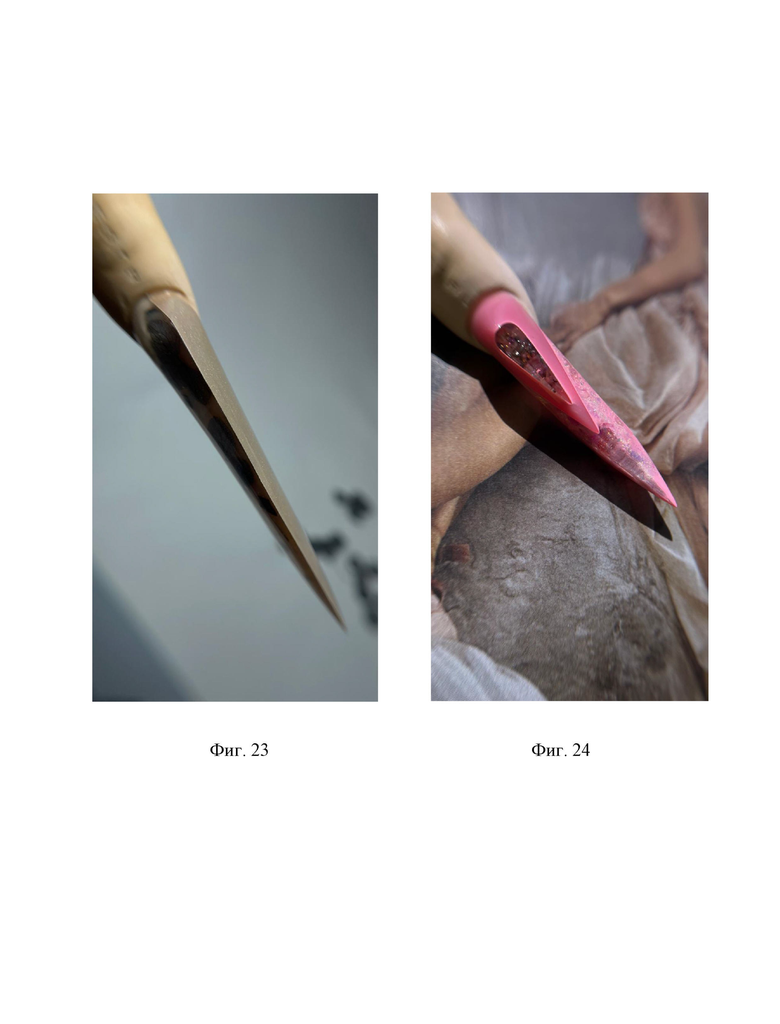

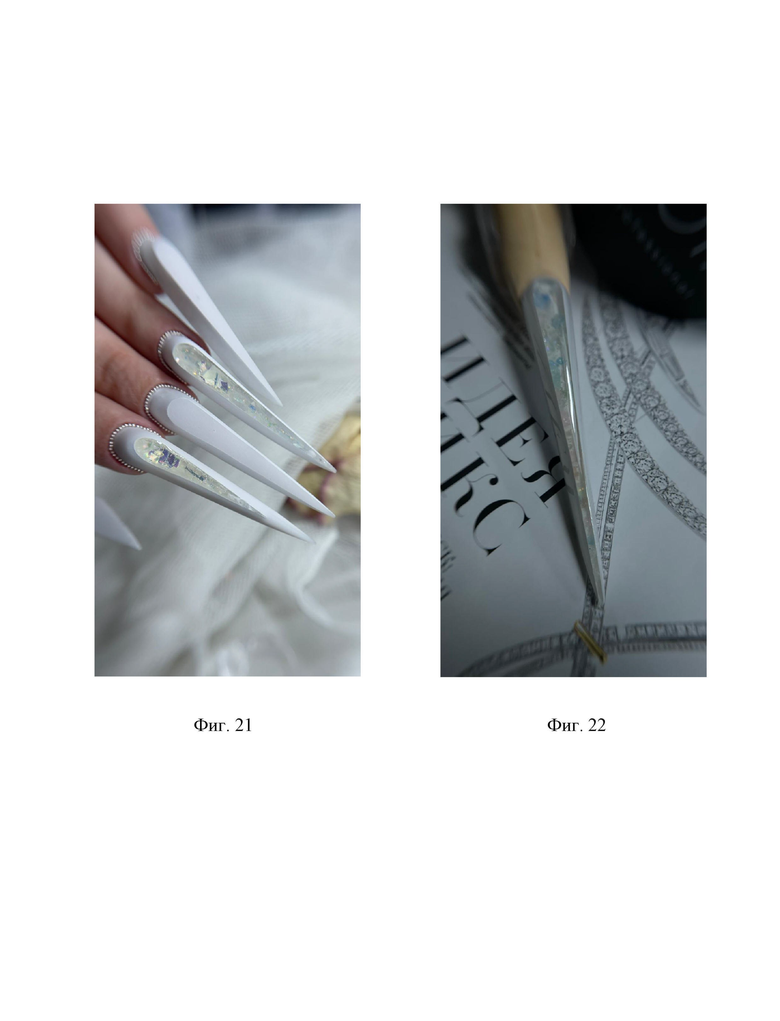

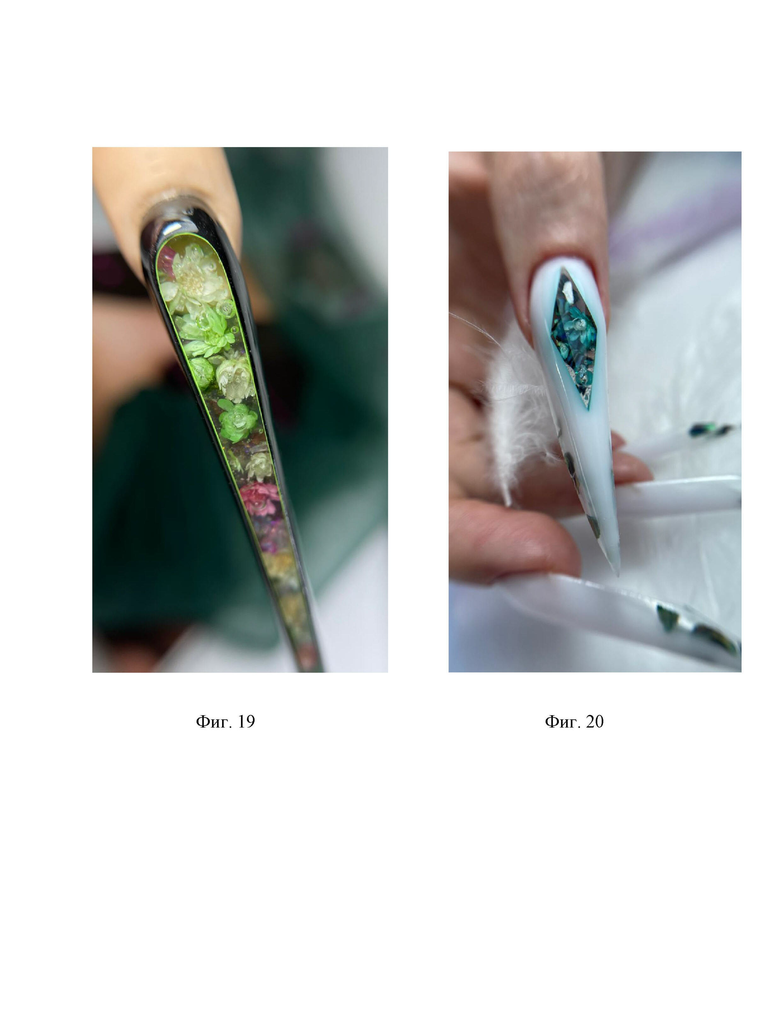

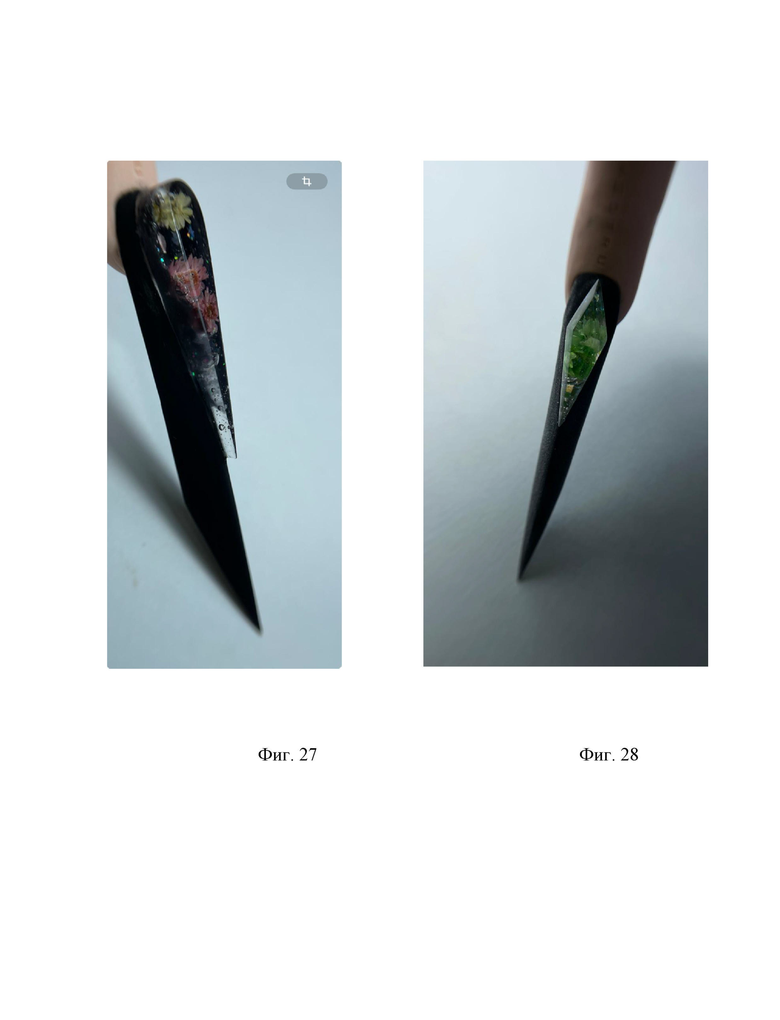

Изобретение позволяет создать уникальные сложные архитектурные элементы дизайна и конструктивных элементов членения в единой фигуре ногтя, конфигураций объемных элементов различной формы (фиг. 18-28). За счет того, что форма каркасного лекала в контактной зоне построена по точкам, отражающим характеристики анатомических особенностей натурального ногтя и искусственного свободного края, и в остальной части -по точкам градации, отражающим заданные параметры высоты и архитектуры искусственного ногтя, с использованием изобретения достигается упрощение процесса построения архитектуры ногтей, создание, соблюдение четких параметров моделирования ногтей, обеспечение точного нанесения моделирующего материала. За счет точности совпадения параметров каркасного лекала и параметров конструкции искусственного ногтя использование изобретения позволяет значительно упростить процедуру моделирования искусственных ногтей, сократить длительный процесс опиливания формы ногтей, снизить риск повреждения кожных покровов пальца руки и кутикулы, повысить прочность конструкции за счет соблюдения параметров моделирования.

Заявлено каркасное лекало для моделирования натурального и искусственного ногтя при наращивании и моделировании ногтей, которое выполнено из гибкой пластины, в форме вытянутого по обе стороны треугольника, в вершине которого расположена вогнутая дуга, повторяющая форму ногтя с возможностью изгиба пластины по центру и приложения ее к натуральному ногтю для создания искусственного ногтя, что позволяет упростить процесс построения архитектуры ногтей, создание сложных архитектурных элементов дизайна и конструктивных элементов членения в единой фигуре ногтя. 2 з.п. ф-лы, 28 ил.

1. Каркасное лекало для моделирования натурального и искусственного ногтя представляет собой гибкую пластину, выполненную в форме вытянутого по обе стороны треугольника, в вершине которого расположена вогнутая дуга, повторяющая форму ногтя с возможностью изгиба пластины по центру и приложения ее к натуральному ногтю для создания искусственного ногтя.

2. Каркасное лекало по п. 1, отличающееся тем, что на пластину нанесены линии градации высоты и длины искусственного ногтя.

3. Каркасное лекало по п. 1, отличающееся тем, что гибкая пластина выполнена из металлического или пластикового листа.
