Изобретение относится к области строительства, а именно к конструкциям крепежных элементов навесной вентилируемой фасадной системы зданий и сооружений.
Известна навесная вентилируемая фасадная система зданий и сооружений со скрытым креплением облицовочных плит, описанная в патенте на полезную модель №202012, в которой к основанию прикреплены вертикальные направляющие, к ним прикреплены горизонтальные направляющие, представляющие собой П-образный профиль, у которого стойка для крепления к вертикальному профилю выполнена длиннее, чем противоположная стойка, предназначенная для крепления облицовочных панелей. Для крепления панелей над горизонтальной полкой П-образного профиля выполнен выступ одна стенка которого приходит в короткую стойку профиля. В такой системе крепление панелей осуществляется за счет упругости материала направляющей. Для этого нижняя часть длинной стойки выполнена отогнутой таким образом, что при креплении панели образуется упругий упор в заднюю стенку панели, а короткая стойка на конце выполнена с загибом, который за счет упругости материла направляющей соединяет смежные панели.
Недостатком такой системы является то, что в процессе эксплуатации возникает усталость материала направляющей, что приводит к исчезновению упругости, а следовательно, к взаимодействию между поверхностями направляющей и панели, вызванная ветровыми нагрузками, вибрациями, нагрузками, возникающими под собственным весом панелей, нахождением материала направляющей в сжатом состоянии, атмосферными воздействиями и корродированием материала системы. Кроме того, в процессе производства направляющий, в силу необходимости создания сложных изгибов, возникают напряжения в материале направляющий и скрытые дефекты в местах изгибов. Всё это приводит к тому, что такая конструкция неконтролируемо и достаточно быстро теряет свою несущую способность и возникают существенные риски самопроизвольного демонтажа панелей.
Стоит также отметить, что производство такой направляющей сложно, т.к. для выполнения точных параметров такого профиля необходим постоянный контроль и настройка с учетом износа роликов, формирующих профиль. Кром того, сложен и монтаж такой системы, т.к. для крепления панелей необходимо прикладывать разносторонние нагрузки (нажать на панель для установки в горизонтально и надавить сверху для захода в распор из-за упругости изгиба короткой стойки направляющей), что сложно осуществлять стоя на лесах или в люльке.
Помимо этого, такая конструкция не позволяет создать опору для межпанельных элементов, которыми повышается жёсткость.
Задачей, решаемой группой изобретений, является создание системы с надежным креплением панелей облицовки фасадной системы при одновременном упрощении её конструкции и элементов. При этом достигаются такие технические результаты как упрощении конструкции системы и её элементов, упрощение монтажа системы и производства её элементов, а также повышение межремонтного периода и снижение рисков самопроизвольного демонтажа панелей с посадочных мест.
Указанный технический результат достигается способом монтажа навесной вентилируемой фасадной системы зданий и сооружений, в котором к основанию прикрепляют вертикальные направляющие, к ним прикрепляют горизонтальные направляющие, представляющие собой П-образный профиль, выполненный таким образом, что образуется вертикальный выступ выше горизонтальной полки, а стенка такого выступа образует вертикальную стойку профиля, которая длиннее другой вертикальной стойки профиля и в ней выполнены отверстия ниже горизонтальной полки, причем крепление такого профиля к вертикальным стойкам осуществляют за счет короткой стойки и располагая профиль так, что указанный выступ направлен вверх, осуществляют крепление облицовочных панелей за счет пазов в панели ответным выступам П-образного профиля и длинной стойки, а между панелями крепят ленту за счет указанного выступа П-образного профиля и изгиба ленты, ответного такому выступу, осуществляют крепление облицовочных панелей за счет пазов в панели ответным выступам П-образного профиля и длинной стойки.
Длинная стойка П-образного профиля выполнена с отгибом конца.
Отгиб выполнен таким образом, что обеспечивается упругое взаимодействия с пазом панели.
Выступ П-образного профиля выполнен с образованием параллельных слоев материала.
Лента имеет отверстия.
Лента выполнена таким образом, что после изгиба ленты, ответного выступу П-образного профиля, выполнена площадка, обеспечивающая упор ленты в полку П-образного профиля.
На ленте после площадки, обеспечивающей упор ленты в полку П-образного профиля, выполнен вертикальный отгиб.
Выступ П-образного профиля выполнен таким образом, что обеспечивается упругое взаимодействия с пазом панели.
П-образный профиль выполнен из металла гибом.
Технический результат достигается навесной вентилируемой фасадной системой зданий и сооружений, в которой к основанию прикреплены вертикальные направляющие, к ним прикреплены горизонтальные направляющие, представляющие собой П-образный профиль, выполненный таким образом, что образуется вертикальный выступ выше горизонтальной полки, а стенка такого выступа образует вертикальную стойку профиля, которая длиннее другой вертикальной стойки профиля и в ней выполнены отверстия ниже горизонтальной полки, причем крепление такого профиля к вертикальным стойкам осуществлено за счет короткой стойки и располагая профиль так, что указанный выступ направлен вверх, на направляющие смонтированы ленты за счет указанного выступа П-образного профиля и изгиба ленты, ответного такому выступу, и облицовочные панели за счет указанного выступа П-образного профиля и его длинной стойки.
Длинная стойка П-образного профиля выполнена с отгибом конца.
Отгиб выполнен таким образом, что обеспечивается упругое взаимодействия с пазом панели.
Выступ П-образного профиля выполнен с образованием параллельных слоев материала.
Лента имеет отверстия.
Лента выполнена таким образом, что после изгиба ленты, ответного выступу П-образного профиля, выполнена площадка, обеспечивающая упор ленты в полку П-образного профиля.
На ленте после площадки, обеспечивающей упор ленты в полку П-образного профиля, выполнен вертикальный отгиб.
Выступ П-образного профиля выполнен таким образом, что обеспечивается упругое взаимодействия с пазом панели.
П-образный профиль, выполнен из металла гибом.
Технический результат достигается узлом навесной вентилируемой фасадной системы зданий и сооружений, в котором к горизонтальной направляющей, представляющей собой П-образный профиль, выполненный таким образом, что образуется вертикальный выступ выше горизонтальной полки, а стенка такого выступа образует вертикальную стойку профиля, которая длиннее другой вертикальной стойки профиля и в ней выполнены отверстия ниже горизонтальной полки, крепят ленту за счет указанного выступа П-образного профиля и изгиба ленты, ответного такому выступу.
Длинная стойка П-образного профиля выполнена с отгибом конца.
Отгиб выполнен таким образом, что обеспечивается упругое взаимодействия с пазом панели.
Выступ П-образного профиля выполнен с образованием параллельных слоев материала.
Лента имеет отверстия.
Лента выполнена таким образом, что после изгиба ленты, ответного выступу П-образного профиля, выполнена площадка, обеспечивающая упор ленты в полку П-образного профиля.
На ленте после площадки, обеспечивающей упор ленты в полку П-образного профиля, выполнен вертикальный отгиб.
Выступ П-образного профиля выполнен таким образом, что обеспечивается упругое взаимодействия с пазом панели.
П-образный профиль, выполнен из металла гибом.
Технический результат достигается направляющей для навесной вентилируемой фасадной системы зданий и сооружений, представляющей собой П-образный профиль, выполненный таким образом, что образуется вертикальный выступ выше горизонтальной полки, а стенка такого выступа образует вертикальную стойку профиля, которая длиннее другой вертикальной стойки профиля и в ней выполнены отверстия ниже горизонтальной полки.
Длинная стойка П-образного профиля выполнена с отгибом конца.
Отгиб выполнен таким образом, что обеспечивается упругое взаимодействия с пазом панели.
Выступ П-образного профиля выполнен таким образом, что обеспечивается упругое взаимодействия с пазом панели.
Выступ П-образного профиля выполнен с образованием параллельных слоев материала.
П-образный профиль, выполнен из металла гибом.

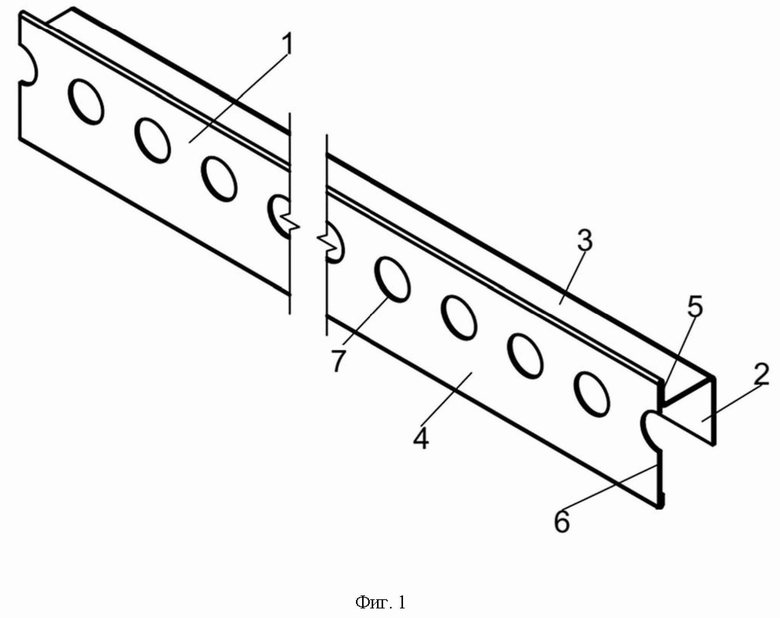

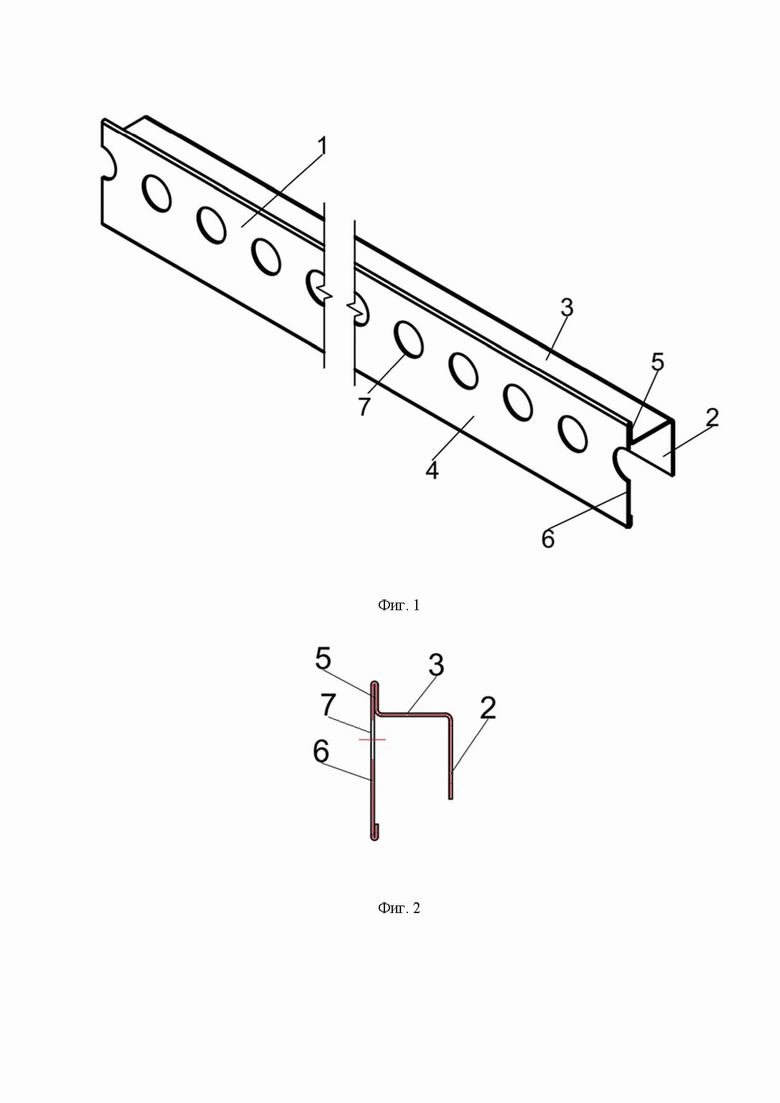

На фиг. 1 показан общий вид заявляемого горизонтального профиля.
На фиг. 2 показано боковое сечение заявляемого горизонтального профиля.

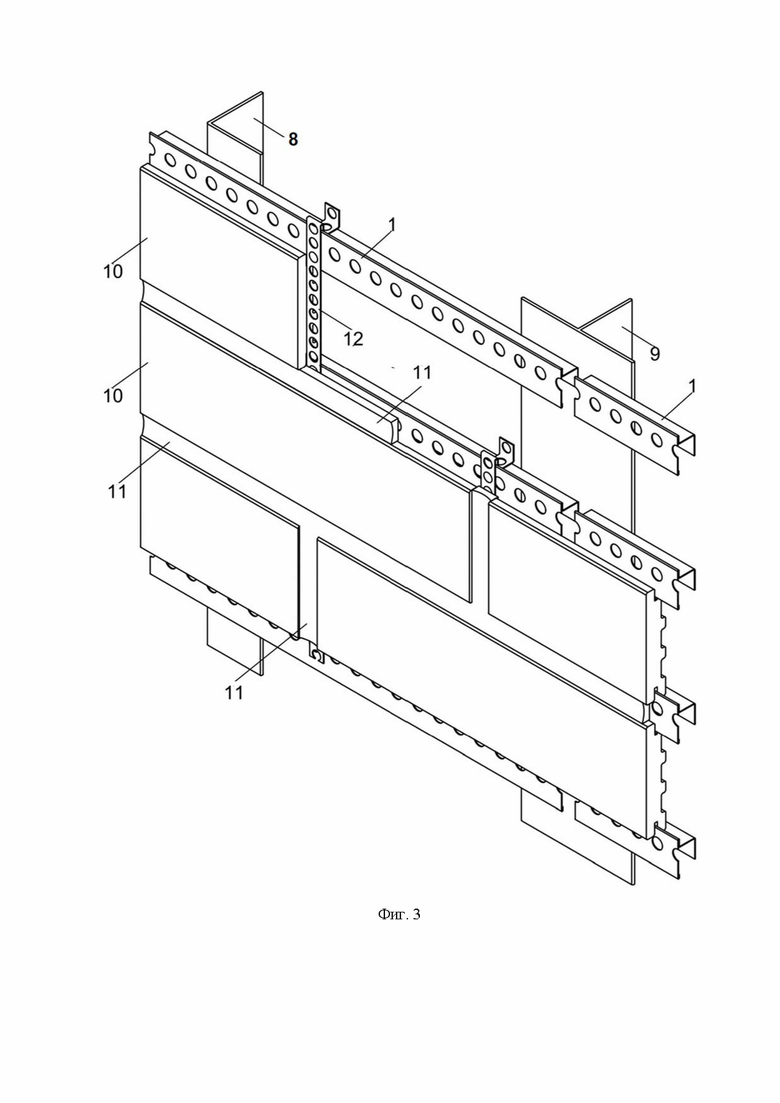

На фиг. 3 показан общий вид фасадной системы, установленной при использовании заявляемого горизонтального профиля.
Пример осуществления изобретения
Монтируют навесную вентилируемую фасадную систему зданий и сооружений следующим образом.
Горизонтальные направляющие 1, представляющие собой П-образный профиль, выполненный таким образом, что образуется вертикальный выступ 5 выше горизонтальной полки 3, а стенка такого выступа 5 образует вертикальную стойку 6 профиля, которая длиннее другой вертикальной стойки 2 профиля и в ней выполнены отверстия 7 ниже горизонтальной полки 3, крепят к вертикальным направляющим 8 и 9. Причем крепление такого профиля к вертикальным стойкам 8 и 9 осуществляют за счет короткой стойки 2, например заклепками, и располагая П-образный профиль так, что указанный выступ 5 направлен вверх. На горизонтальные направляющие 1 смонтированы ленты 12 за счет указанного выступа 5 горизонтальной направляющей 1 и изгиба ленты 12, ответного такому выступу 5. Затем на горизонтальные направляющие 1 монтируют облицовочные панели 10, за счет торцевых пазов панели 10, в которые вставляются указанный выступ 5 и длинную стойку 6, а ленты 12 либо затирают раствором, либо крепят накладной элемент 11 .
Таким образом, за счет того, что образуется простое соединение «в замок», причем между панелями 10 возникают горизонтальные и вертикальные поверхности, образованные вертикальной стойкой 6 горизонтальной направляющей 1 и лентой 12, обеспечивается возможность крепления элементов жесткости между панелями 10. Кроме того, ленты 1 легко монтируются за счет соединения «в замок», при этом обеспечена их подвижность, что позволяет плотно их прижать к торцам панелей 10, тем самым исключив зазоры надежную фиксацию. За счет этого обеспечивается простая конструкции системы и её элементов, упрощение монтажа системы и производства её элементов, а также повышение межремонтного периода и снижение рисков самопроизвольного демонтажа панелей с посадочных мест, т.к. не происходит ослабление мест крепления панелей 10, при это они надежно зафиксированы за счет посадки на горизонтальные направляющие 1, лентами 12 и элементами жесткости 11. Причем если в качестве элемента жёсткости использовать раствор, который взаимодействует с материалом панели 10, то будет создана монолитная система, практически исключающая самопроизвольный демонтаж панели 10.
Дополнительно можно длинную стойку 6 П-образного профиля горизонтальной направляющей 1выполненить с отгибом конца. Это позволит создать упругий уплотняющий элемент для исключения люфта между поверхностями стенками паза панели 10 поверхностью направляющей. Таким образом можно повысить интервал межремонтного периода и жесткость конструкции.
Кроме того, лента 12 может быть выполнена с отверстиями. Это позволит создать элементы крепления элементов жесткости 11, тем самым обеспечив надежность их крепления и повысить интервал межремонтного периода. При этом узел места крепления ленты 12 к горизонтальной направляющей 1 целесообразно выполнить таким образом, что после изгиба ленты 12, ответного выступу 5 П-образного профиля горизонтальной направляющей 1, выполнена площадка, обеспечивающая упор ленты 12 в полку П-образного профиля горизонтальной направляющей 1. Также целесообразно на ленте 12 после площадки, обеспечивающей упор ленты 12 в полку П-образного профиля, выполнить вертикальный отгиб, т.к. это позволит создать дополнительный элемент жёсткости.
Стоит также отметить, что дополнительно можно выступ 5 П-образного профиля горизонтальной направляющей 1 выполнить таким образом, что будет обеспечивается упругое взаимодействия с пазом панели 10. Это позволит создать упругий уплотняющий элемент для исключения люфта между поверхностями стенками паза панели 10 поверхностью направляющей. Таким образом можно повысить интервал межремонтного периода и жесткость конструкции.
Для обеспечения жесткости и упрощения производства П-образного профиля горизонтальной направляющей 1 его целесообразно выполнять из металла гибом.
Изобретение относится к области строительства, а именно к конструкциям крепежных элементов навесной вентилируемой фасадной системы зданий и сооружений. Техническим результатом является упрощение конструкции системы и её элементов, упрощение монтажа системы и производства её элементов, а также повышение межремонтного периода и снижение рисков самопроизвольного демонтажа панелей с посадочных мест. Технический результат достигается тем, что представлен способ монтажа навесной вентилируемой фасадной системы зданий и сооружений, в котором к основанию прикрепляют вертикальные направляющие, к ним прикрепляют горизонтальные направляющие, представляющие собой П-образный профиль, выполненный таким образом, что образуется вертикальный выступ выше горизонтальной полки, а стенка такого выступа образует вертикальную стойку профиля, которая длиннее другой вертикальной стойки профиля и в ней выполнены отверстия ниже горизонтальной полки, причем крепление такого профиля к вертикальным стойкам осуществляют за счет короткой стойки и располагая профиль так, что указанный выступ направлен вверх, осуществляют крепление облицовочных панелей за счет пазов в панели ответным выступам П-образного профиля и длинной стойки, а между панелями крепят ленту за счет указанного выступа П-образного профиля и изгиба ленты, ответного такому выступу, осуществляют крепление облицовочных панелей за счет пазов в панели ответным выступам П-образного профиля и длинной стойки, а также технический результат достигается навесной вентилируемой фасадной системой, узлом навесной вентилируемой фасадной системы и направляющей для навесной вентилируемой фасадной системы, которые монтируются таким способом. 4 н. и 29 з.п. ф-лы, 3 ил.
1. Способ монтажа навесной вентилируемой фасадной системы зданий и сооружений, в котором к основанию прикрепляют вертикальные направляющие, к ним прикрепляют горизонтальные направляющие, представляющие собой П-образный профиль, выполненный таким образом, что образуется вертикальный выступ выше горизонтальной полки, а стенка такого выступа образует вертикальную стойку профиля, которая длиннее другой вертикальной стойки профиля и в ней выполнены отверстия ниже горизонтальной полки, причем крепление такого профиля к вертикальным стойкам осуществляют за счет короткой стойки и располагая профиль так, что указанный выступ направлен вверх, осуществляют крепление облицовочных панелей за счет пазов в панели ответным выступам П-образного профиля и длинной стойки, а между панелями крепят ленту за счет указанного выступа П-образного профиля и изгиба ленты, ответного такому выступу, осуществляют крепление облицовочных панелей за счет пазов в панели ответным выступам П-образного профиля и длинной стойки.
2. Способ по п.1, характеризующийся тем, что длинная стойка П-образного профиля выполнена с отгибом конца.
3. Способ по п.2, характеризующийся тем, что отгиб выполнен таким образом, что обеспечивается упругое взаимодействия с пазом панели.
4. Способ по п.1, характеризующийся тем, что выступ П-образного профиля выполнен с образованием параллельных слоев материала.
5. Способ по п.1, характеризующийся тем, что лента имеет отверстия.
6. Способ по п.1, характеризующийся тем, что лента выполнена таким образом, что после изгиба ленты, ответного выступу П-образного профиля, выполнена площадка, обеспечивающая упор ленты в полку П-образного профиля.
7. Способ по п.6, характеризующийся тем, что на ленте после площадки, обеспечивающей упор ленты в полку П-образного профиля, выполнен вертикальный отгиб.
8. Способ по п.1, характеризующийся тем, что выступ П-образного профиля выполнен таким образом, что обеспечивается упругое взаимодействие с пазом панели.
9. Способ по п.1, характеризующийся тем, что П-образный профиль выполнен из металла гибом.
10. Навесная вентилируемая фасадная система зданий и сооружений, в которой к основанию прикреплены вертикальные направляющие, к ним прикреплены горизонтальные направляющие, представляющие собой П-образный профиль, выполненный таким образом, что образуется вертикальный выступ выше горизонтальной полки, а стенка такого выступа образует вертикальную стойку профиля, которая длиннее другой вертикальной стойки профиля и в ней выполнены отверстия ниже горизонтальной полки, причем крепление такого профиля к вертикальным стойкам осуществлено за счет короткой стойки и располагая П-образный профиль так, что указанный выступ направлен вверх, на горизонтальные направляющие смонтированы ленты за счет указанного выступа и изгиба ленты, ответного такому выступу, и облицовочные панели за счет указанного выступа П-образного профиля и его длинной стойки.
11. Система по п.10, характеризующаяся тем, что длинная стойка П-образного профиля выполнена с отгибом конца.
12. Система по п.11, характеризующаяся тем, что отгиб выполнен таким образом, что обеспечивается упругое взаимодействие с пазом панели.
13. Система по п.10, характеризующаяся тем, что выступ П-образного профиля выполнен с образованием параллельных слоев материала.
14. Система по п.10, характеризующаяся тем, что лента имеет отверстия.
15. Система по п.10, характеризующаяся тем, что лента выполнена таким образом, что после изгиба ленты, ответного выступу П-образного профиля, выполнена площадка, обеспечивающая упор ленты в полку П-образного профиля.
16. Система по п.15, характеризующаяся тем, что на ленте после площадки, обеспечивающей упор ленты в полку П-образного профиля, выполнен вертикальный отгиб.
17. Система по п.10, характеризующаяся тем, что выступ П-образного профиля выполнен таким образом, что обеспечивается упругое взаимодействие с пазом панели.
18. Система по п.10, характеризующаяся тем, что П-образный профиль выполнен из металла гибом.
19. Узел навесной вентилируемой фасадной системы зданий и сооружений, в котором к горизонтальной направляющей, представляющей собой П-образный профиль, выполненный таким образом, что образуется вертикальный выступ выше горизонтальной полки, а стенка такого выступа образует вертикальную стойку профиля, которая длиннее другой вертикальной стойки профиля и в ней выполнены отверстия ниже горизонтальной полки, крепят ленту за счет указанного выступа П-образного профиля и изгиба ленты, ответного такому выступу.
20. Узел по п.19, характеризующийся тем, что длинная стойка П-образного профиля выполнена с отгибом конца.
21. Узел по п.20, характеризующийся тем, что отгиб выполнен таким образом, что обеспечивается упругое взаимодействие с пазом панели.
22. Узел по п.20, характеризующийся тем, что выступ П-образного профиля выполнен с образованием параллельных слоев материала.
23. Узел по п.20, характеризующийся тем, что лента имеет отверстия.
24. Узел по п.20, характеризующийся тем, что лента выполнена таким образом, что после изгиба ленты, ответного выступу П-образного профиля, выполнена площадка, обеспечивающая упор ленты в полку П-образного профиля.
25. Узел по п.24, характеризующийся тем, что на ленте после площадки, обеспечивающей упор ленты в полку П-образного профиля, выполнен вертикальный отгиб.
26. Узел по п.20, характеризующийся тем, что выступ П-образного профиля выполнен таким образом, что обеспечивается упругое взаимодействие с пазом панели.
27. Узел по п.20, характеризующийся тем, что П-образный профиль выполнен из металла гибом.
28. Направляющая для навесной вентилируемой фасадной системы зданий и сооружений, представляющая собой П-образный профиль, выполненный таким образом, что образуется вертикальный выступ выше горизонтальной полки, а стенка такого выступа образует вертикальную стойку профиля, которая длиннее другой вертикальной стойки профиля и в ней выполнены отверстия ниже горизонтальной полки.
29. Направляющая по п.28, характеризующаяся тем, что длинная стойка П-образного профиля выполнена с отгибом конца.
30. Направляющая по п.29, характеризующаяся тем, что отгиб выполнен таким образом, что обеспечивается упругое взаимодействие с пазом панели.
31. Направляющая по п.28, характеризующаяся тем, что выступ П-образного профиля выполнен таким образом, что обеспечивается упругое взаимодействие с пазом панели.
32. Направляющая по п.28, характеризующаяся тем, что выступ П-образного профиля выполнен с образованием параллельных слоев материала.
33. Направляющая по п.28, характеризующаяся тем, что П-образный профиль выполнен из металла гибом.
