ЭЛЕКТРОННОЕ УСТРОЙСТВО ДЛЯ ВЫВОДА ВИДЕОДАННЫХ И СПОСОБ ЕГО РАБОТЫ Российский патент 2025 года по МПК G06Q10/47 G06Q10/06 G06Q10/87 H04N21/422 H04N21/436 A24F47/00

[Область техники]

Изобретение относится к электронному устройству, которое выводит видеоданные, соответствующие состоянию устройства для бездымной затяжки, и к способу его работы.

[Предшествующий уровень техники]

Когда осуществляется курение обычных сигарет, в случае способа сжигания может генерироваться побочный дым, а в случае способа нагревания может генерироваться аэрозоль. В последнее время все больше признается потенциальный риск дыма, генерируемого при курении сигарет, для некурящих. В связи с этим страны определяют специальные места для курения, чтобы последнее было разрешено только в определенных местах.

Чтобы уменьшить неудобства курильщиков из-за ограничения мест, где разрешено курение, и предотвратить потенциальные риски для некурящих, в последние годы был разработан бездымный табак, не генерирующий дыма. Термин «бездымный табак» может относиться к табаку, который генерирует табачный вкус без сжигания или нагревания. Примеры бездымного табака могут содержать жевательный табак, снюс, нюхательный табак и т.п.

[Сущность изобретения]

[Техническая задача]

Когда курильщик, имеющий опыт курения обычных сигарет, вдыхает никотин через бездымный табак, удовлетворение от курения, которое достигается за счет дыма, генерируемого от сигареты, может быть снижено. Иначе говоря, когда курение осуществляется с помощью бездымного табака, курильщик может не получать визуального удовлетворения от курения.

Технические недостатки, устраняемые посредством вариантов осуществления настоящего изобретения, не ограничиваются вышеописанными целями, и не упомянутые в данном описании цели будут очевидны специалистам обычной квалификации в данной области техники из настоящего описания и прилагаемых чертежей.

[Техническое решение]

В варианте осуществления изобретения электронное устройство, носимое пользователем, содержит модуль обмена данными, который осуществляет связь с внешним устройством, дисплей и процессор, электрически связанный с модулем обмена данными и дисплеем, в котором процессор может принимать данные о случае затяжки от внешнего устройства через модуль обмена данными и выводить видеоданные, содержащие по меньшей мере один объект, соответствующий случаю затяжки, через дисплей, на основе принятых данных о случае затяжки.

В варианте осуществления изобретения способ работы электронного устройства, носимого пользователем, может содержать прием данных о случае затяжки от внешнего устройства через модуль обмена данными и вывод видеоданных, содержащих по меньшей мере один объект, соответствующий случаю затяжки, через дисплей, на основании принятых данных о случае затяжки.

[Полезные эффекты изобретения]

В соответствии с различными вариантами осуществления настоящего изобретения курящий пользователь может достичь зрительного удовлетворения от курения с помощью устройства для бездымной затяжки.

Тем не менее эффекты, которые должны быть достигнуты с помощью вариантов осуществления изобретения, не ограничиваются вышеописанным эффектом, и эффекты, которые не упомянуты, будут вполне понятны специалистам обычной квалификации в данной области техники из настоящего описания и прилагаемых чертежей.

[Описание чертежей]

На ФИГ. 1 изображена схема системы для бездымной затяжки согласно варианту осуществления изобретения.

На ФИГ. 2 представлена блок-схема электронного устройства и устройства для бездымной затяжки в соответствии с вариантом осуществления изобретения.

На ФИГ. 3 представлена блок-схема электронного устройства, выводящего видеоданные, в соответствии с вариантом осуществления изобретения.

ФИГ. 4 иллюстрирует первое состояние дисплея электронного устройства согласно варианту осуществления изобретения.

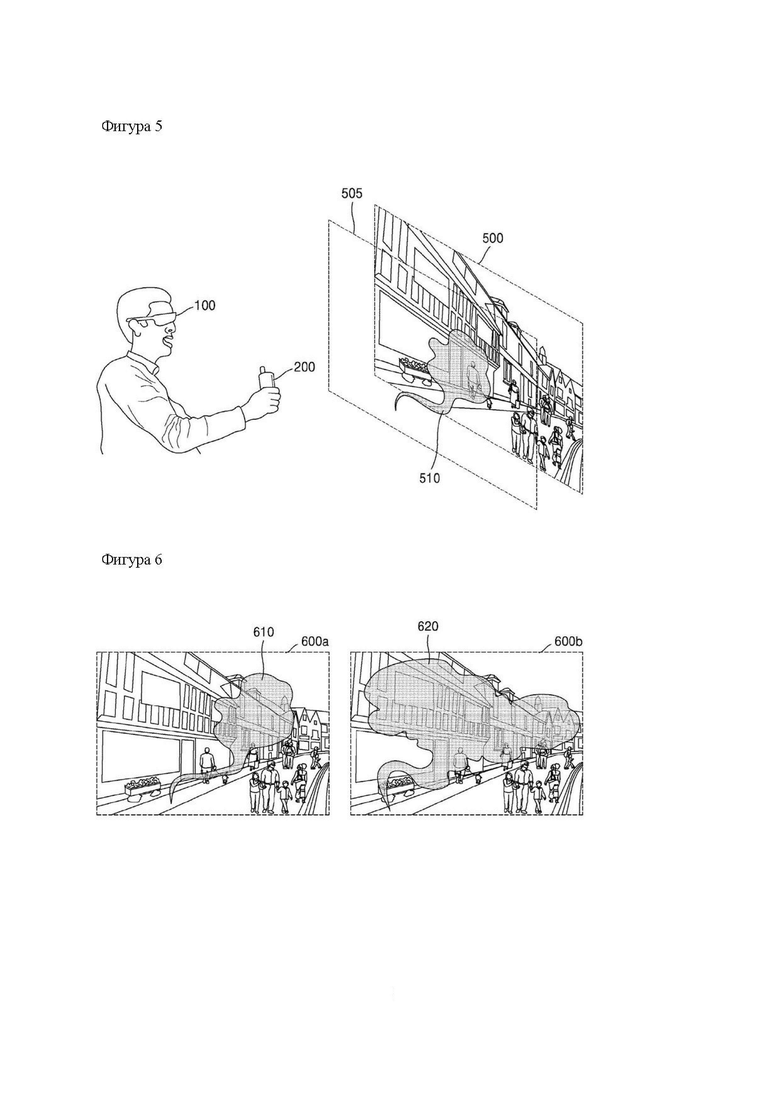

ФИГ. 5 иллюстрирует второе состояние дисплея электронного устройства согласно варианту осуществления изобретения.

ФИГ. 6 иллюстрирует состояние дисплея электронного устройства, которое соответствует затяжке от устройства для бездымной затяжки, согласно варианту осуществления изобретения.

ФИГ. 7 представляет собой блок-схему электронного устройства в соответствии с другим вариантом осуществления изобретения.

На ФИГ. 8 представлена схема процесса электронного устройства, выводящего видеоданные, в соответствии с другим вариантом осуществления изобретения.

На ФИГ. 9 представлена схема процесса электронного устройства, выводящего видеоданные, в соответствии с еще одним вариантом осуществления изобретения.

На ФИГ. 10А представлена примерная схема электронного устройства, отыскивающего местоположение на основе распознавания голоса, согласно варианту осуществления изобретения.

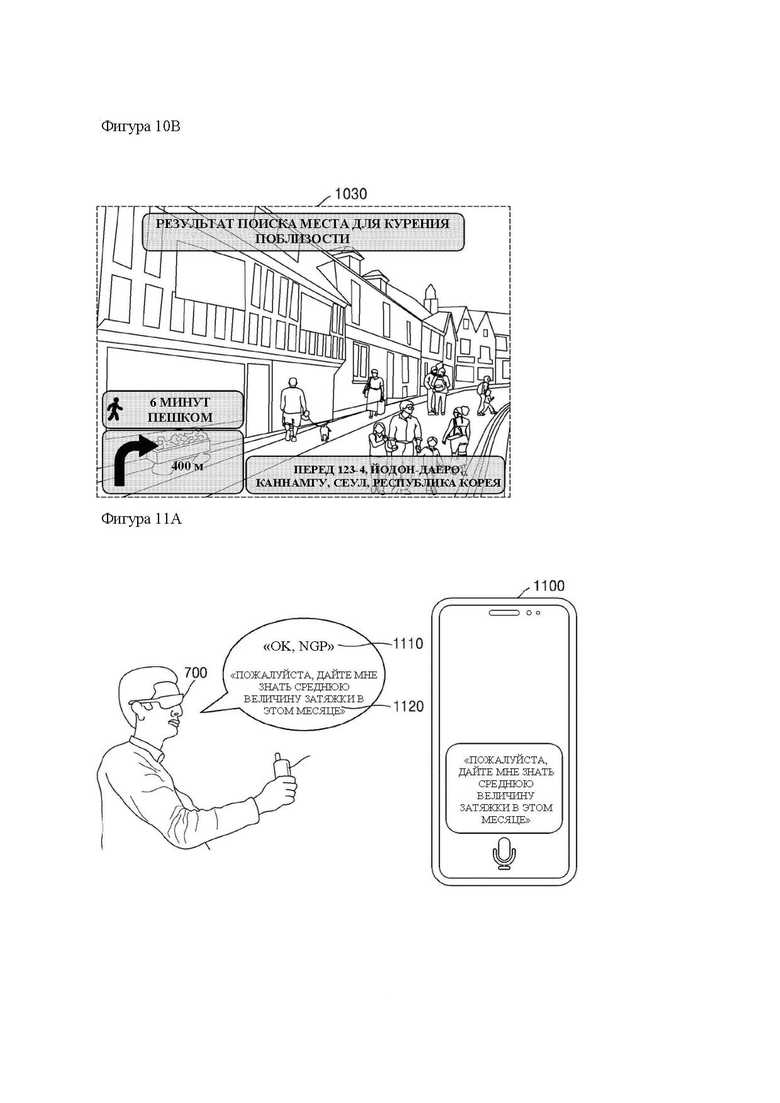

На ФИГ. 10В представлена примерная схема дисплея, на котором электронное устройство, показанное на ФИГ. 10А, отображает результат поиска местоположения.

На ФИГ. 11А представлена примерная схема электронного устройства, выполняющего поиск средней величины затяжки на основе распознавания голоса, согласно варианту осуществления изобретения.

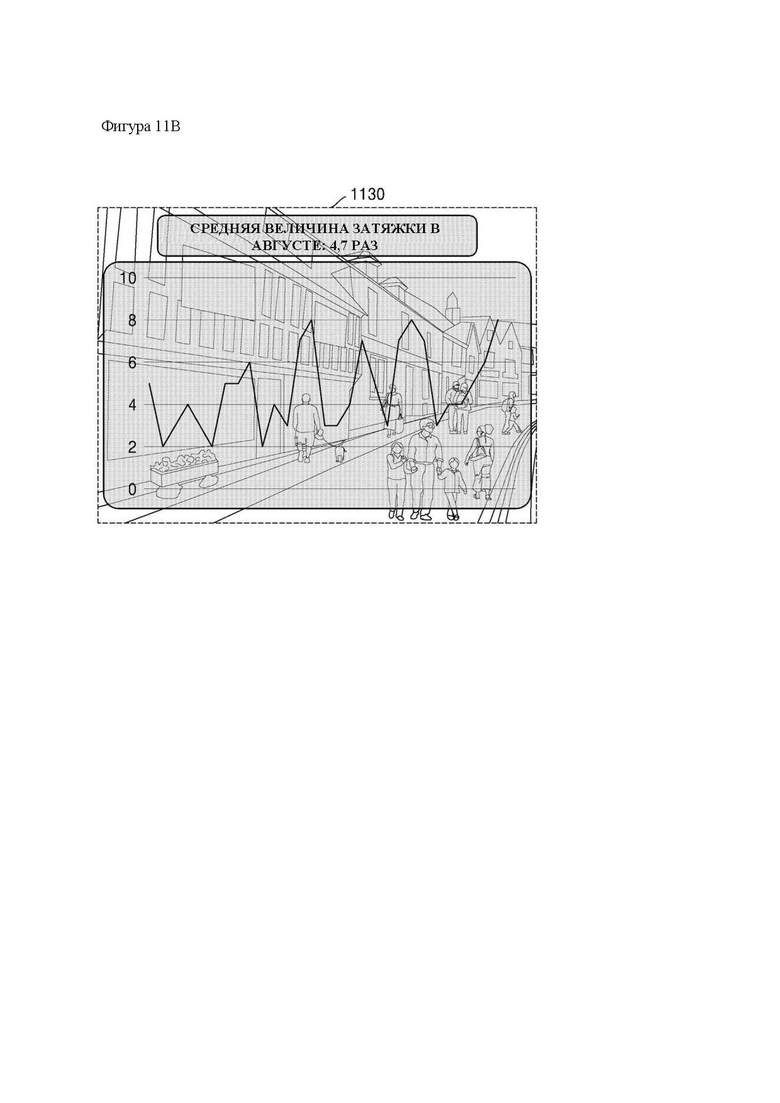

На ФИГ. 11В представлена примерная схема дисплея, на котором электронное устройство, показанное на ФИГ. 11А, отображает среднюю величину затяжки.

[Лучший вариант осуществления изобретения]

В отношении терминов в различных вариантах осуществления изобретения, общие термины, широко используемые в настоящее время, выбирают с учетом функций структурных элементов в различных вариантах осуществления настоящего изобретения. Тем не менее, значения терминов могут быть изменены в соответствии с намерением, судебным прецедентом, появлением новых технологий и т.п. При этом в некоторых случаях может быть выбран термин, который обычно не используют. Значение таких терминов будет подробно описано в соответствующей части описания настоящего изобретения. Следовательно, термины, использованные в различных вариантах осуществления настоящего изобретения, следует понимать согласно значениям и объяснениям, приведенным в описании настоящего изобретения.

Кроме того, если прямо не указано обратное, слово «содержать» и его формы, такие как «содержит» или «содержащий», будет пониматься как включение указанных элементов в состав чего-либо, но не как исключение каких-либо других элементов. Кроме того, термины, обозначающие устройства, такие как «блок», «часть» и «модуль», раскрытые в описании, означают блоки для выполнения по меньшей мере одной функции и/или операции, и они могут быть реализованы аппаратными компонентами или программными компонентами и их сочетаниями.

Предложенное ниже изобретение будет описано более полно со ссылкой на прилагаемые чертежи, на которых варианты осуществления настоящего изобретения изображены таким образом, чтобы специалистам обычной квалификации в данной области техники было легко разобраться в настоящем изобретении. Тем не менее изобретение может быть реализовано во многих различных формах, и его не следует рассматривать как ограниченное изложенными здесь вариантами осуществления изобретения.

Ниже по тексту будут подробно описаны некоторые варианты осуществления настоящего изобретения со ссылкой на прилагаемые чертежи.

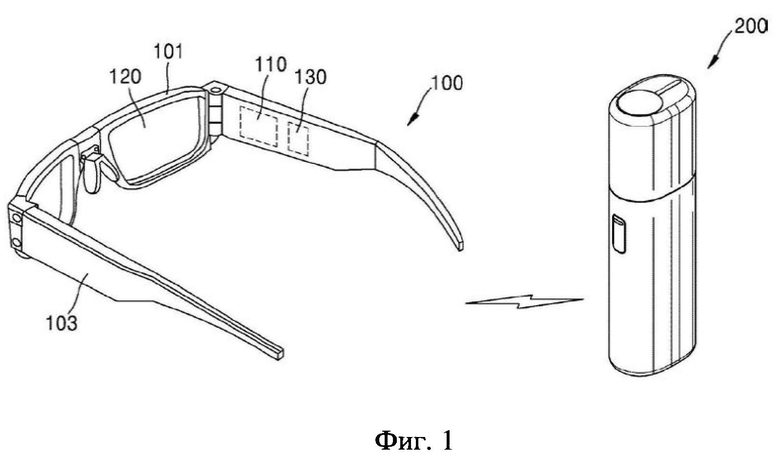

На ФИГ. 1 изображена схема системы для бездымной затяжки согласно варианту осуществления изобретения.

Как показано на ФИГ. 1, система для бездымной затяжки может содержать электронное устройство 100 и устройство 200 для бездымной затяжки. В описании электронное устройство 100 может относиться к электронному устройству, которое носит пользователь. Например, электронное устройство 100 может соответствовать носимому головному дисплею (HMD), например, очкам дополненной реальности и устройствам виртуальной реальности в виде очков или защитных очков. В описании термин «устройство 200 для бездымной затяжки» может относиться к устройству, которое передает пользователю никотин (или аромат табака), но не генерирует отдельный дым. Например, устройство 200 для бездымной затяжки может иметь тот же внешний вид, что и устройства, генерирующие аэрозоль, предшествующего уровня техники. Кроме того, бездымный табак той же формы, что и изделия, генерирующие аэрозоль, предшествующего уровня техники, может быть вставлен в устройство 200 для бездымной затяжки (или присоединен к нему/отсоединен от него). Тем не менее, внешний вид устройства 200 для бездымной затяжки и форма вставляемого (или присоединяемого/отсоединяемого) бездымного табака не ограничиваются этим и могут быть изменены изготовителем в соответствии с конструкцией, что может быть очевидно для специалистов обычной квалификации в данной области техники.

В варианте осуществления изобретения электронное устройство 100 может содержать лицевую панель 101 и монтажную часть 103.

В варианте осуществления изобретения лицевая панель 101 электронного устройства 100 может надеваться по меньшей мере на переднюю часть лица пользователя. Например, лицевая панель 101 может одержать различные компоненты (например, носовую накладку), которые могут поддерживаться по меньшей мере передней частью (например, переносицей) лица пользователя.

В варианте осуществления изобретения монтажная часть 103 электронного устройства 100 может быть соединена с частью лицевой панели 101 и поддерживаться частью (например, ухом) тела пользователя. Например, монтажная часть 103 может содержать дужку, ремешок или шлем, так что лицевая панель 101 может находиться в тесном контакте с областью вокруг глаз пользователя.

В варианте осуществления изобретения электронное устройство 100 может содержать процессор 110, дисплей 120 и модуль 130 обмена данными. В варианте осуществления изобретения процессор 110 и модуль 130 обмена данными могут быть расположены по меньшей мере на части монтажной части 103 электронного устройства 100, но часть, на которой расположены процессор 110 и модуль 130 обмена данными, не ограничивается этим. В другом варианте осуществления изобретения по меньшей мере один компонент среди процессора 110 и модуля 130 обмена данными также может быть расположен на части электронного устройства 100, за исключением части дисплея 120 на лицевой панели 101. В варианте осуществления изобретения дисплей 120 может иметь форму линзы очков и, таким образом, может быть расположен на лицевой панели 101 электронного устройства 100.

В варианте осуществления изобретения связь между электронным устройством 100 и устройством 200 для бездымной затяжки может осуществляться через интерфейс обмена данными. Например, модуль 130 обмена данными электронного устройства 100 может быть подсоединен к сети посредством беспроводной связи или проводной связи для обмена данными с устройством 200 для бездымной затяжки. Беспроводная связь может содержать по меньшей мере одну из следующих функций: wireless fidelity (WI-FI), Bluetooth (BT), связь ближнего радиуса действия (NFC) или сотовая связь (например, долгосрочное развитие (LTE)), усовершенствованная LTE (LTE-A), множественный доступ с кодовым разделением каналов (CDMA), широкополосный множественный доступ с кодовым разделением каналов (WCDMA) или универсальная служба мобильной связи (UMTS). Проводная связь может содержать по меньшей мере одно из: универсальная последовательная шина (USB) и мультимедийный интерфейс высокой четкости (HDMI).

В варианте осуществления изобретения электронное устройство 100 может выводить различные видеоданные через дисплей 120 на основе данных, принятых от устройства 200 для бездымной затяжки через модуль 130 обмена данными. Подробное описание будет представлено ниже.

На ФИГ. 2 представлена блок-схема электронного устройства и устройства для бездымной затяжки в соответствии с вариантом осуществления изобретения.

Как показано на ФИГ. 2, электронное устройство 100 может содержать процессор 110, дисплей 120 и модуль 130 обмена данными, а устройство 200 для бездымной затяжки может содержать датчик 210 давления, процессор 220 и модуль 230 обмена данными.

В варианте осуществления изобретения процессор 220 устройства 200 для бездымной затяжки может обнаруживать случай затяжки, сгенерированной пользователем. Термин «случай затяжки» в описании может относиться к случаю затяжки пользователя, обнаруженному датчиком, входящим в состав устройства 200 для бездымной затяжки. Другими словами, процессор 220 устройства 200 для бездымной затяжки может обнаруживать случай затяжки в ответ на обнаружение затяжки пользователем от бездымного табака, вставленного в устройство 200 для бездымной затяжки.

В варианте осуществления изобретения процессор 220 устройства 200 для бездымной затяжки может обнаруживать возникновение случая затяжки посредством датчика 210 давления. Например, когда абсолютное значение изменения давления (например, падение давления), обнаруженное датчиком 210 давления, превышает заданное пороговое значение, процессор 220 может обнаруживать возникновение случая затяжки. В варианте осуществления изобретения процессор 220 устройства 200 для бездымной затяжки может передавать к электронному устройству 100 данные о случае затяжки посредством модуля 230 обмена данными.

В варианте осуществления изобретения процессор 110 электронного устройства 100 может принимать различные данные от устройства 200 для бездымной затяжки через модуль 130 обмена данными. Например, модуль 130 обмена данными электронного устройства 100 может принимать данные о случае затяжки от устройства 200 для бездымной затяжки, выполняя соединение для связи с модулем 230 обмена данными устройства 200 для бездымной затяжки. В варианте осуществления изобретения, когда питание устройства 200 для бездымной затяжки активировано, электронное устройство 100 может автоматически устанавливать соединение для связи с модулем 230 обмена данными устройства 200 для бездымной затяжки через модуль 130 обмена данными. Например, когда случай затяжки обнаруживается датчиком 210 давления устройства 200 для бездымной затяжки после установления соединения для связи между электронным устройством 100 и устройством 200 для бездымной затяжки, электронное устройство 100 может принимать данные о случае затяжки от устройства 200 для бездымной затяжки через модуль 130 обмена данными. В другом примере, когда случай затяжки не обнаруживается датчиком 210 давления устройства 200 для бездымной затяжки в течение порогового времени (например, 15 секунд) после установления связи между электронным устройством 100 и устройством 200 для бездымной затяжки, электронное устройство 100 может размыкать соединение для связи с устройством 200 для бездымной затяжки.

В варианте осуществления изобретения процессор 110 электронного устройства 100 может выводить видеоданные на основе данных о случае затяжки, причем данные принимаются от устройства 200 для бездымной затяжки. В связи с этим видеоданные могут содержать по меньшей мере один объект (например, дымовой объект), соответствующий случаю затяжки. Например, процессор 110 может выводить видеоданные после момента времени, когда прекращается падение давления в устройстве 200 для бездымной затяжки, и видеоданные могут содержать дымовой объект, соответствующий выдоху пользователя. В связи с этим момент времени, в который заканчивается падение давления, может относиться к моменту времени, в который заканчивается существенная затяжка пользователем от бездымного табака за период времени, равный одной затяжке от бездымного табака. Следовательно, хотя пользователь, который курит через устройство 200 бездымной затяжки, по существу не выдыхает табачный дым, удовлетворение пользователя от курения может быть повышено, поскольку видеоданные, содержащие дымовой объект, представляются визуально.

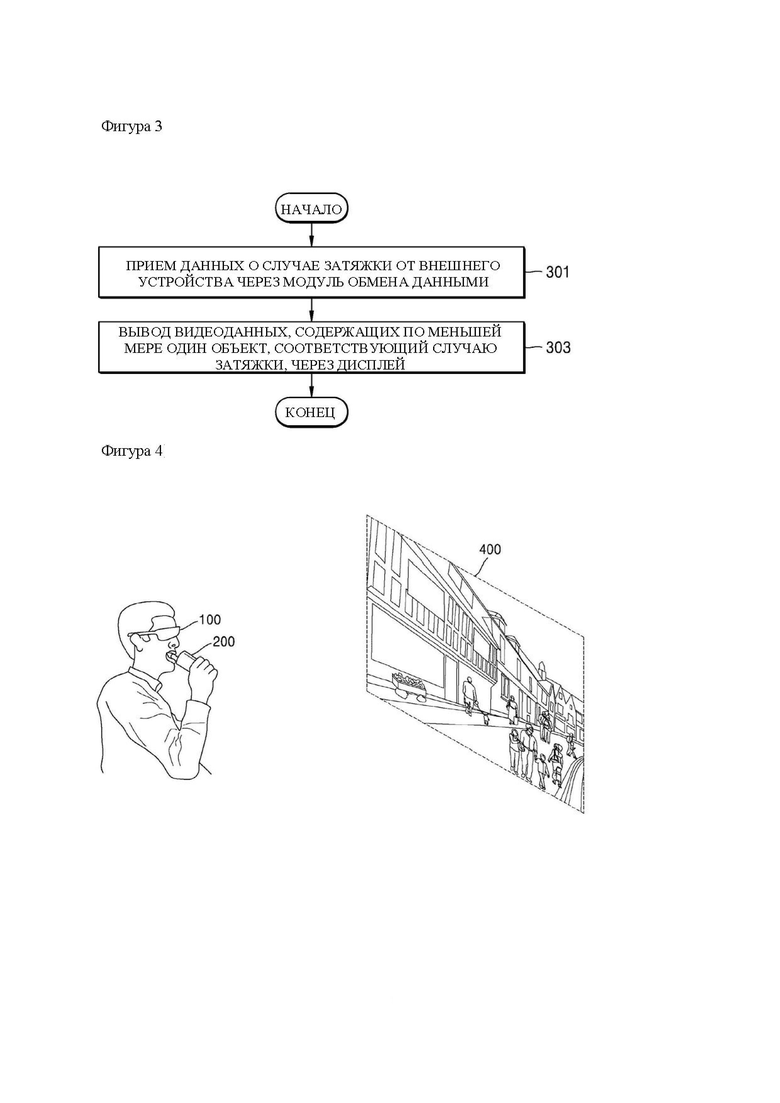

На ФИГ. 3 представлена блок-схема электронного устройства, выводящего видеоданные, в соответствии с вариантом осуществления изобретения. ФИГ. 4 иллюстрирует первое состояние дисплея электронного устройства согласно варианту осуществления изобретения. ФИГ. 5 иллюстрирует второе состояние дисплея электронного устройства согласно варианту осуществления изобретения.

Как показано на ФИГ. 3, процессор (например, процессор 110 на ФИГ. 2) электронного устройства (например, электронного устройства 100 на ФИГ. 2) может принимать данные о случае затяжки от внешнего устройства (например, устройства 200 для бездымной затяжки на ФИГ. 2) через модуль обмена данными (например, модуль 130 обмена данными на ФИГ. 2) в операции 301.

Например, как показано на ФИГ. 4, в соответствии с тем, что пользователь, носящий электронное устройство 100 на части тела (например, голове), пользователь может видеть реальную окружающую среду 400 через дисплей (например, дисплей 120 на ФИГ. 2). В связи с этим дисплей 120 может соответствовать прозрачной линзе в состоянии, в котором отдельные видеоданные не выводятся. Следовательно, реальная окружающая среда 400, которую пользователь может видеть через дисплей 120, может относиться к окружающей среде в реальном пространстве, в котором пользователь курит через устройство 200 для бездымной затяжки.

После этого, когда пользователь затягивается от бездымного табака через устройство 200 для бездымной затяжки, нося электронное устройство 100, процессор 110 электронного устройства 100 может принимать данные о случае затяжки от устройства 200 для бездымной затяжки. Например, процессор (например, процессор 220 на ФИГ. 2) устройства 200 для бездымной затяжки может обнаруживать изменение давления с помощью датчика давления (например, датчик 210 давления на ФИГ. 2) и может определять начальный момент времени, в который изменение давления было обнаружено датчиком 210 давления, как момент времени t₁, в который пользователь начинает вдыхать от бездымного табака. Процессор 220 устройства 200 для бездымной затяжки может передавать данные о возникновении случая затяжки, соответствующего изменению давления в момент времени t₁.

В варианте осуществления изобретения процессор 110 электронного устройства 100 может выводить видеоданные, содержащие по меньшей мере один объект, соответствующий случаю затяжки, через дисплей (например, дисплей 120 на ФИГ. 2) в операции 303.

Например, как показано на ФИГ. 5, в ответ на выдох пользователя после окончания одной затяжки от бездымного табака, пользователь может увидеть экран, на котором видеоданные 505 перекрывают реальную окружающую среду 500 через дисплей 120. В связи с этим электронное устройство 100 может выводить видеоданные 505 на дисплей 120 посредством отдельного пучка, расположенного на монтажной части (например, на монтажной части 103 на ФИГ. 1). Видеоданные 505 могут содержать двухмерный и/или трехмерный объект 510 в виде табачного дыма, который может генерироваться во время курения посредством сигареты (дымообразующие сигареты) предшествующего уровня техники.

В варианте осуществления изобретения, когда пользователь завершает одну затяжку от бездымного табака, процессор 110 электронного устройства 100 может принимать данные об окончании случая затяжки от устройства 200 для бездымной затяжки. Например, процессор 220 устройства 200 для бездымной затяжки может определить момент времени, в который изменение давления (например, падение давления) больше не обнаруживается датчиком 210 давления, как момент времени t₂, в который пользователь прекращает одну затяжку от бездымного табака. Процессор 220 устройства 200 для бездымной затяжки может передавать к электронному устройству 100 данные об окончании изменения давления в момент времени t₂.

В варианте осуществления изобретения процессор 110 электронного устройства 100 может определять видеоданные 505, которые должны быть выведены, на основе разницы между моментом времени t₁ и моментом времени t₂. В другом варианте осуществления изобретения процессор 110 электронного устройства 100 может также определять видеоданные 505, которые должны быть выведены, на основе степени изменения давления от момента времени t₁ до момента времени t₂. Далее приводится подробное описание со ссылкой на ФИГ. 6.

ФИГ. 6 иллюстрирует состояние дисплея электронного устройства, которое соответствует затяжке от устройства для бездымной затяжки, согласно варианту осуществления изобретения.

Как показано на ФИГ. 6, процессор (например, процессора 110 на ФИГ. 2) электронного устройства (например, электронного устройства 100 на ФИГ. 2) может выводить видеоданные 610 и 620, соответствующие случаю затяжки, посредством дисплея (например, дисплея 120 на ФИГ. 2). В варианте осуществления изобретения видеоданные 610 и 620, выводимые на дисплей 120, могут быть установлены на основе степени (например, интенсивности) затяжки пользователя. Например, данные о случае затяжки, принятые электронным устройством 100 от устройства для бездымной затяжки (например, устройства 200 для бездымной затяжки на ФИГ. 2), которое является внешним устройством, могут содержать данные о степени затяжки пользователя, и процессор 110 электронного устройства 100 может выводить видеоданные, соответствующие степени затяжки пользователя, через дисплей 120.

В варианте осуществления изобретения электронное устройство 100 может принимать данные об изменении давления в качестве данных о степени затяжки пользователя от устройства 200 для бездымной затяжки, и может выводить видеоданные, соответствующие принятым данным об изменении давления, через дисплей 120.

Например, данные о степени затяжки, принятые электронным устройством 100 от устройства 200 для бездымной затяжки могут содержать первое давление затяжки (отрицательное значение). Иначе говоря, в ответ на затяжку пользователя через часть мундштука устройства 200 для бездымной затяжки датчик давления (например, датчик 210 давления на ФИГ. 2), расположенный в канале для потока воздуха устройства 200 для бездымной затяжки, может обнаруживать падение давления в канале. В связи с этим первое давление затяжки может быть значением изменения давления, которое определяется, когда пользователь по существу слабо вдыхает через часть мундштука устройства 200 для бездымной затяжки.

Электронное устройство 100 может определять видеоданные, соответствующие первому давлению затяжки. Например, электронное устройство 100 может определять видеоданные, соответствующие первому изменению давления, на основе данных, предварительно сохраненных в памяти (не показано). В связи с этим в памяти могут предварительно сохраняться видеоданные, соответствующие значению давления датчика 210 давления. Впоследствии электронное устройство 100 может выводить видеоданные 610, соответствующие определенному первому давлению затяжки, через дисплей 120. Например, пользователь может видеть экран, на котором видеоданные 610, соответствующие определенному первому давлению затяжки, перекрывают реальную окружающую среду 600a через дисплей 120.

В другом примере данные о степени затяжки, принятые электронным устройством 100 от устройства 200 для бездымной затяжки могут содержать второе давление затяжки (отрицательное значение). Иначе говоря, в ответ на затяжку пользователя через часть мундштука устройства 200 для бездымной затяжки датчик 210 давления, расположенный в канале для потока воздуха устройства 200 для бездымной затяжки, может обнаруживать падение давления в канале. В связи с этим второе давление затяжки может быть значением изменения давления, которое определяется, когда пользователь по существу сильно вдыхает через часть мундштука устройства 200 для бездымной затяжки. Кроме того, абсолютное значение второго давления затяжки может быть больше, чем абсолютное значение первого давления затяжки.

Электронное устройство 100 может определять видеоданные, соответствующие второму давлению затяжки. Например, электронное устройство 100 может определять видеоданные, соответствующие второму давлению затяжки, на основе данных, предварительно сохраненных в памяти (не показано). Впоследствии электронное устройство 100 может выводить видеоданные 620, соответствующие определенному второму давлению затяжки, через дисплей 120. Например, пользователь может видеть экран, на котором видеоданные 620, соответствующие определенному второму давлению затяжки, перекрывают реальную окружающую среду 600b через дисплей 120.

Видеоданные 610, соответствующие первому давлению затяжки, и видеоданные 620, соответствующие второму давлению затяжки, могут содержать формы объектов, отличные друг от друга. Например, видеоданные 610, соответствующие первому давлению затяжки, и видеоданные 620, соответствующие второму давлению затяжки, могут визуализировать табачный дым, генерируемый при курении, но формы табачного дыма (например, количество табачного дыма и/или формы табачного дыма) могут отличаться друг от друга. Другими словами, видеоданные 620, когда пользователь по существу сильно вдыхает через часть мундштука устройства 200 для бездымной затяжки, могут содержать более крупную и насыщенную форму табачного дыма, чем в видеоданных 610, когда пользователь по существу слабо вдыхает через часть мундштука устройства 200 для бездымной затяжки.

В варианте осуществления изобретения электронное устройство 100 может также принимать данные о времени затяжки как данные о степени затяжки пользователя от устройства 200 для бездымной затяжки, и может выводить видеоданные, соответствующие принятым данным о времени затяжки, через дисплей 120.

Например, данные о степени затяжки, принятые электронным устройством 100 от устройства 200 для бездымной затяжки могут содержать первое время затяжки (например, 1 секунда). Иначе говоря, в ответ на затяжку пользователя через часть мундштука устройства 200 для бездымной затяжки устройство 200 для бездымной затяжки может обнаруживать начало затяжки пользователя посредством датчика, входящего в состав устройства 200 для бездымной затяжки (например, датчика 210 давления и емкостного датчика (не показано)). Затем устройство 200 для бездымной затяжки может определить первое время затяжки путем измерения продолжительности затяжки (например, 1 секунда) с помощью таймера (не показан), входящего в состав устройства 200 для бездымной затяжки. В связи с этим первое время затяжки может быть временем затяжки, которое определяется, когда пользователь по существу слабо вдыхает через часть мундштука устройства 200 для бездымной затяжки.

Электронное устройство 100 может определять видеоданные, соответствующие первому времени затяжки. Например, электронное устройство 100 может определять видеоданные, соответствующие первому времени затяжки, на основе данных, предварительно сохраненных в памяти. В связи с этим в памяти могут предварительно сохраняться видеоданные, соответствующие времени затяжки в устройстве 200 для бездымной затяжки. Затем электронное устройство 100 может выводить видеоданные 610, соответствующие определенному первому времени затяжки, через дисплей 120. Например, пользователь может видеть экран, на котором видеоданные 610, соответствующие определенному первому времени затяжки, перекрывают реальную окружающую среду 600a через дисплей 120.

Например, данные о степени затяжки, принятые электронным устройством 100 от устройства 200 для бездымной затяжки могут содержать второе время затяжки (например, 2 секунды). Иначе говоря, в ответ на затяжку пользователя через часть мундштука устройства 200 для бездымной затяжки устройство 200 для бездымной затяжки может обнаруживать начало затяжки пользователя посредством датчика, входящего в состав устройства 200 для бездымной затяжки (например, датчика 210 давления и емкостного датчика). Затем устройство 200 для бездымной затяжки может определить второе время затяжки путем измерения продолжительности затяжки (например, 2 секунды) с помощью таймера (не показан), входящего в состав устройства 200 для бездымной затяжки. В связи с этим второе давление затяжки может быть временем затяжки, которое определяется, когда пользователь по существу вдыхает через часть мундштука устройства 200 для бездымной затяжки в течение длительного времени.

Электронное устройство 100 может определять видеоданные, соответствующие второму времени затяжки. Например, электронное устройство 100 может определять видеоданные, соответствующие второму времени затяжки, на основе данных, предварительно сохраненных в памяти. Впоследствии электронное устройство 100 может выводить видеоданные 620, соответствующие определенному второму времени затяжки, через дисплей 120. Например, пользователь может видеть экран, на котором видеоданные 620, соответствующие определенному второму времени затяжки, перекрывают реальную окружающую среду 600b через дисплей 120.

Видеоданные 610, соответствующие первому времени затяжки, и видеоданные 620, соответствующие второму времени затяжки, могут содержать формы объектов, отличные друг от друга. Например, видеоданные 610, соответствующие первому времени затяжки, и видеоданные 620, соответствующие второму времени затяжки, могут содержать формы табачного дыма, генерируемого при курении, но формы табачного дыма (например, количество табачного дыма и/или формы табачного дыма) могут отличаться друг от друга. Другими словами, видеоданные 620, когда пользователь по существу вдыхает через часть мундштука устройства 200 для бездымной затяжки в течение длительного времени, могут содержать более крупную и насыщенную форму табачного дыма, чем в видеоданных 610, когда пользователь по существу недолго вдыхает через часть мундштука устройства 200 для бездымной затяжки.

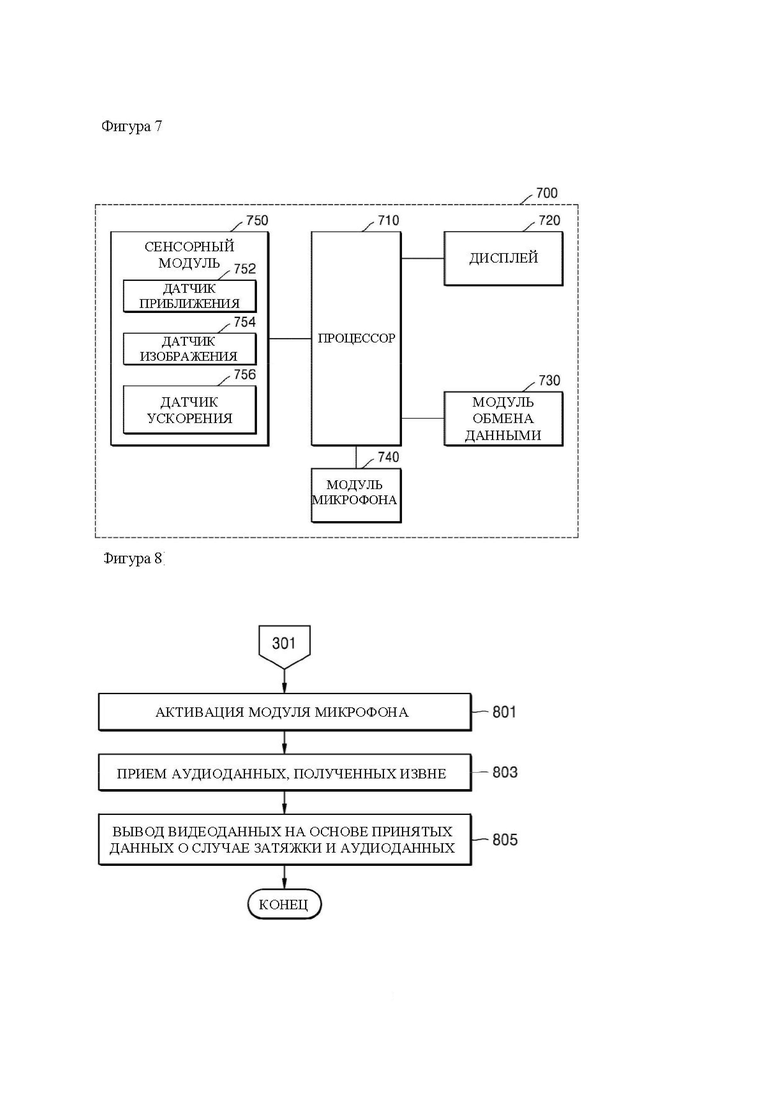

ФИГ. 7 представляет собой блок-схему электронного устройства в соответствии с другим вариантом осуществления изобретения.

Как показано на ФИГ. 7, электронное устройство 700 может содержать процессор 710, дисплей 720, модуль 730 обмена данными, модуль 740 микрофона и сенсорный модуль 750. Электронное устройство 700 на ФИГ. 7 может соответствовать электронному устройству 100 на ФИГ. 1, и, таким образом, детали процессора 710, дисплея 720 и модуля 730 обмена данными на ФИГ. 7 могут соответствовать деталям на процессоре 110, дисплее 120 и модуле 130 обмена данными на ФИГ. 1.

В варианте осуществления изобретения модуль 740 микрофона может получать аудиоданные извне. Например, модуль 740 микрофона может получать внешние аудиоданные и преобразовывать полученные аудиоданные в электрический сигнал. В варианте осуществления изобретения процессор 710 может преобразовывать состояние неактивности модуля 740 микрофона в состояние активности, когда выполняется заданное условие. Например, заданное условие может содержать получение электронным устройством 700 данных о случае затяжки от устройства для бездымной затяжки (например, устройства 200 для бездымной затяжки на ФИГ. 2). Другими словами, когда электронное устройство 700 принимает данные о случае затяжки (например, данные об изменении давления и данные о времени затяжки пользователя) от устройства 200 для бездымной затяжки, процессор 710 может преобразовать состояние неактивности модуля 740 микрофона в состояние активности.

В варианте осуществления изобретения сенсорный модуль 750 может содержать по меньшей мере один датчик для обнаружения рабочего состояния электронного устройства 700 или состояния внешней среды и генерировать электрический сигнал или значения данных, каждое из которых соответствует обнаруженному состоянию. Например, сенсорный модуль 750 может содержать датчик 752 приближения, датчик 754 изображения и датчик 756 ускорения.

В варианте осуществления изобретения процессор 710 может определять, находится ли поблизости внешнее устройство (например, устройство 200 для бездымной затяжки), с помощью датчика 752 приближения. Процессор 710 может выводить видеоданные, соответствующие случаю затяжки, через дисплей 720 на основе данных о случае затяжки, которые приняты от устройства 200 для бездымной затяжки через модуль 730 обмена данными, а также о том, находится ли устройство 200 для бездымной затяжки поблизости.

В варианте осуществления изобретения процессор 710 может определять, изменилась ли форма области рта пользователя, с помощью датчика 754 изображения. Другими словами, датчик 754 изображения может быть расположен в зоне в нижней области лицевой панели (например, лицевой панели 101 на ФИГ. 1) электронного устройства 700, для получения формы ротовой области лица пользователя, носящего электронное устройство 700. Процессор 710 может выводить видеоданные, соответствующие случаю затяжки, через дисплей 720 на основе данных о случае затяжки, которые приняты от устройства 200 для бездымной затяжки через модуль 730 обмена данными, а также о том, изменилась ли форма ротовой области пользователя.

В варианте осуществления изобретения процессор 710 может обнаруживать движение электронного устройства 700 с помощью датчика 756 ускорения. Процессор 710 может выводить видеоданные, соответствующие случаю затяжки, через дисплей 720 на основе данных о случае затяжки, которые приняты от устройства 200 для бездымной затяжки через модуль 730 обмена данными, а также о движении электронного устройства 700.

На ФИГ. 8 представлена схема процесса электронного устройства, выводящего видеоданные, в соответствии с другим вариантом осуществления изобретения. ФИГ. 8 иллюстрирует пример операции после операции 301 на ФИГ. 3.

Как показано на ФИГ. 8, процессор (например, процессор 710 на ФИГ. 7) электронного устройства (например, электронного устройства 700 на ФИГ. 7) может преобразовывать состояние неактивности модуля микрофона (например, модуль 740 микрофона на ФИГ. 7) в состояние активности в операции 801. Например, процессор 710 может преобразовывать состояние неактивности модуля 740 микрофона в состояние активности, когда выполняется заданное условие. В связи с этим заданное условие может содержать по меньшей мере одно из следующего: приняты ли данные о случае затяжки от устройства для бездымной затяжки (например, от устройства 200 для бездымной затяжки на ФИГ. 2), установлено ли соединение для обмена данными с устройством 200 для бездымной затяжки, и имеется ли пользовательский ввод для активации модуля 740 микрофона.

В варианте осуществления изобретения процессор 710 электронного устройства 700 может принимать аудиоданные, полученные извне, через модуль 740 микрофона в операции 803. Например, аудиоданные могут содержать голосовой сигнал, соответствующий затяжке, при которой пользователь затягивается через часть мундштука устройства 200 для бездымной затяжки, и/или голосовой сигнал, соответствующий выдоху сразу после затяжки.

В варианте осуществления изобретения модуль 740 микрофона может дополнительно содержать отдельный модуль обработки голоса (например, аналого-цифровой преобразователь (ADC)), преобразующий голосовой сигнал, который является аналоговым сигналом, полученным извне, в цифровой сигнал. Например, модуль обработки голоса модуля 740 микрофона может преобразовывать голосовой сигнал, соответствующий затяжке и/или выдоху пользователя, полученный извне, в цифровой сигнал, а процессор 710 электронного устройства 700 может сохранять преобразованный цифровой сигнал в памяти. В связи с этим модуль обработки голоса может преобразовывать голосовой сигнал, соответствующий затяжке и/или выдоху пользователя, полученный извне, в цифровой сигнал посредством ряда операций, таких как дискретизация, квантование и кодирование. Впоследствии, когда аудиоданные принимаются через модуль 740 микрофона, процессор 710 электронного устройства 700 может определять на основе цифрового сигнала, хранящегося в памяти, содержат ли принятые аудиоданные голосовой сигнал, соответствующий затяжке и/или содержат ли они голосовой сигнал, соответствующий выдоху.

В варианте осуществления изобретения процессор 710 электронного устройства 700 может выводить видеоданные на основе принятых данных о случае затяжки и принятых аудиоданных в операции 805.

Термин «принятые данные о случае затяжки» в описании могут относиться к данным об изменении давления, которые приняты от устройства 200 для бездымной затяжки в ответ на затяжку пользователем от бездымного табака через устройство 200 для бездымной затяжки. Кроме того, термин «принятые аудиоданные» в изобретении может относиться к аудиоданным, содержащим голосовой сигнал, соответствующий затяжке пользователя, который вдыхает от бездымного табака, и/или голосовой сигнал, соответствующий выдоху.

Например, когда данные об изменении давления, превышающем заданное пороговое значение, принимаются от устройства 200 для бездымной затяжки, а аудиоданные, содержащие голосовой сигнал, соответствующий затяжке пользователя, принимаются от модуля 740 микрофона, процессор 710 электронного устройства 700 может выводить видеоданные через дисплей (например, дисплей 720 на ФИГ. 7). В связи с этим видеоданные могут быть определены на основе значения изменения давления, принятого от устройства 200 для бездымной затяжки, и голосового сигнала, принятого от модуля 740 микрофона.

В качестве другого примера, когда данные об изменении давления, превышающем заданное пороговое значение, принимаются от устройства 200 для бездымной затяжки, процессор 710 электронного устройства 700 может определять видеоданные, которые должны быть выведены через дисплей 720. Впоследствии, когда аудиоданные, содержащие голосовой сигнал, соответствующий выдоху пользователя, принимаются от модуля 740 микрофона, процессор 710 электронного устройства 700 может выводить определенные видеоданные через дисплей 720 с момента времени, когда аудиоданные приняты.

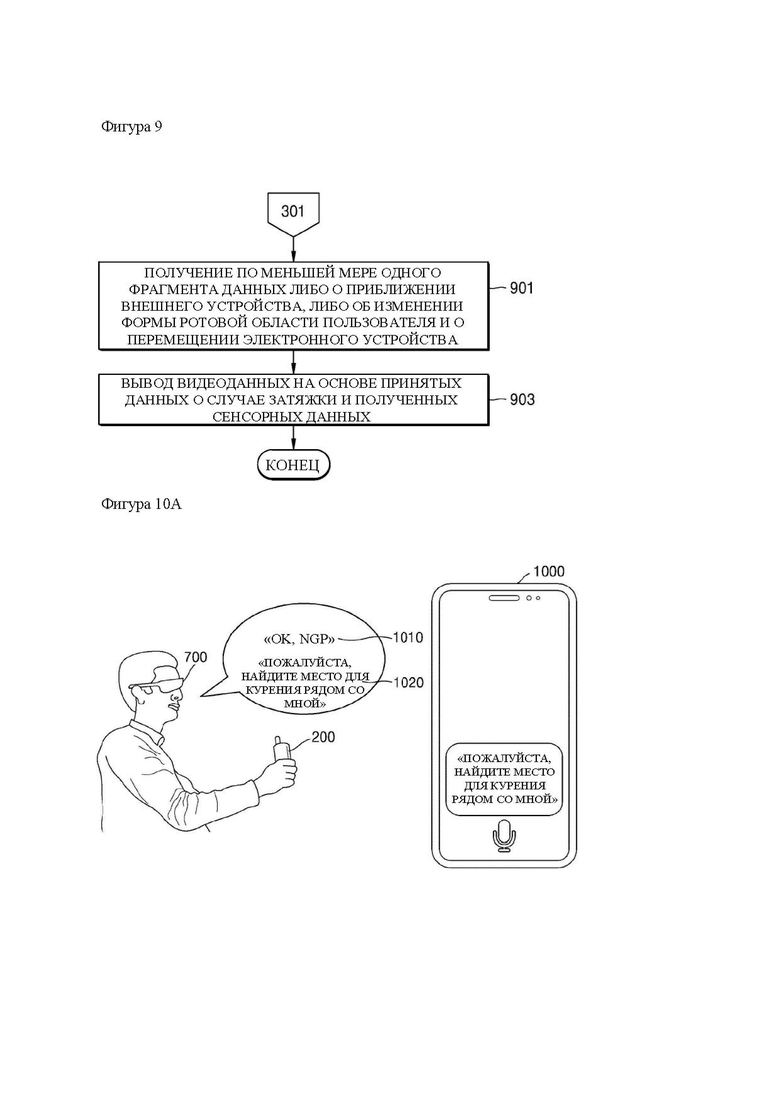

На ФИГ. 9 представлена схема процесса электронного устройства, выводящего видеоданные, в соответствии с еще одним вариантом осуществления изобретения. ФИГ. 9 иллюстрирует пример операции после операции 301 на ФИГ. 3.

Как показано на ФИГ. 9, процессор (например, процессор 710 на ФИГ. 7) электронного устройства (например, электронного устройства 700 на ФИГ. 7) может получать по меньшей мере один фрагмент данных, либо о приближении внешних устройств, либо об изменении формы ротовой области пользователя, и о перемещении электронного устройства 700 через сенсорный модуль (например, сенсорный модуль 750 на ФИГ. 7) в операции 901.

Например, процессор 710 электронного устройства 700 может получать данные о том, находится ли внешнее устройство (например, устройство 200 для бездымной затяжки на ФИГ. 2) вблизи электронного устройства 700, с помощью датчика приближения (например, датчика 752 приближения на ФИГ. 7). Другими словами, когда пользователь носит электронное устройство 700, процессор 710 электронного устройства 700 может определять, что операция курения выполняется пользователем, на основе приближения устройства 200 для бездымной затяжки, которое представляет собой внешнее устройство, к электронному устройству 700.

В качестве другого примера процессор 710 электронного устройства 700 может получать данные о том, изменилась ли форма ротовой области пользователя с помощью датчика изображения (например, датчика 754 изображения на ФИГ. 7). Другими словами, когда пользователь носит электронное устройство 700, процессор 710 электронного устройства 700 может определять, что курение выполняется пользователем, на основе изменения формы ротовой области пользователя на конкретную форму (например, форма области рта, когда пользователь произносит звук «о»).

В качестве другого примера процессор 710 электронного устройства 700 может получать данные о том, перемещается ли электронное устройство 700, с помощью датчика ускорения (например, датчика 756 ускорения на ФИГ. 7). Другими словами, когда пользователь носит электронное устройство 700, процессор 710 электронного устройства 700 может определять, что операция курения выполняется пользователем, если пользователь, носящий электронное устройство 700, делает движение для выполнения затяжки.

В варианте осуществления изобретения процессор 710 электронного устройства 700 может выводить видеоданные на основе принятых данных о случае затяжки и принятых сенсорных данных в операции 903.

Например, когда данные об изменении давления, превышающем заданное пороговое значение, принимаются от устройства 200 для бездымной затяжки, и по меньшей мере одни сенсорные данные, либо о приближении устройства 200 для бездымной затяжки, либо об изменении формы ротовой области пользователя, и о перемещении электронного устройства 700, принимаются от сенсорного модуля 750, процессор 710 электронного устройства 700 может выводить видеоданные через дисплей (например, дисплей 720 на ФИГ. 7). В связи с этим видеоданные могут быть определены на основе значения изменения давления, принятого от устройства 200 для бездымной затяжки, и сенсорных данных, принятых от сенсорного модуля 750.

На ФИГ. 10А представлена примерная схема электронного устройства, отыскивающего местоположение на основе распознавания голоса, согласно варианту осуществления изобретения. На ФИГ. 10В представлена примерная схема дисплея, на котором электронное устройство, показанное на ФИГ. 10А, отображает результат поиска местоположения.

Как показано на ФИГ. 10A, может осуществляться связь между электронным устройством 700, устройством 200 для бездымной затяжки и конечным пользовательским устройством 1000 через интерфейс обмена данными. Например, модуль обмена данными (например, модуль 730 обмена данными на ФИГ. 7) электронного устройства 700 может быть подсоединен к сети посредством беспроводной связи или проводной связи для обмена данными с устройством 200 для бездымной затяжки и/или конечным пользовательским устройством 1000.

В варианте осуществления изобретения электронное устройство 700 может выполнять распознавание голоса через модуль микрофона (например, модуль 740 микрофона на ФИГ. 7). Например, процессор (например, процессор 710 на ФИГ. 7) электронного устройства 700 может предварительно устанавливать определенную фразу (например, «ОK, NGP») в качестве команды 1010 пробуждения для активации отдельного процессора распознавания голоса. Если голосовой ввод пользователя через модуль 740 микрофона соответствует предварительно установленной фразе, процессор 710 может активировать процессор распознавания голоса.

В варианте осуществления изобретения процессор 710 электронного устройства 700 может предварительно устанавливать определенные выражения (например, «рядом», «неподалеку», «где», «пожалуйста, найдите» и «пожалуйста, дайте мне знать») в качестве команды для запроса данных карты от конечного пользовательского устройства 1000. Если речь 1020 пользователя «пожалуйста, найдите место для курения рядом со мной» вводится через модуль 740 микрофона, процессор 710 электронного устройства 700 может определить, содержит ли введенная речь предварительно установленную команду. При определении того, что введенная речь содержит предварительно установленную команду, процессор 710 электронного устройства 700 может запросить данные карты от конечного пользовательского устройства 1000 через модуль 730 обмена данными.

Как показано на ФИГ. 10В, процессор 710 электронного устройства 700 может выводить видеоданные, содержащие результат поиска местоположения, через дисплей (например, дисплей 720 на ФИГ. 7). Например, пользователь может видеть экран 1030, на котором данные карты, принятые от конечного пользовательского устройства 1000, накладываются на реальную окружающую среду через дисплей 720. В связи с этим данные карты, принятые от конечного пользовательского устройства 1000, могут относиться к совместно используемым данным от конечного пользовательского устройства 1000, посредством метода зеркального отображения. Например, данные карты, принятые от конечного пользовательского устройства 1000, могут быть совместно используемыми данными карты, полученными через приложение (например, навигационное приложение) конечного пользовательского устройства 1000.

На ФИГ. 11А представлена примерная схема электронного устройства, выполняющего поиск средней величины затяжки на основе распознавания голоса, согласно варианту осуществления изобретения. На ФИГ. 11В представлена примерная схема дисплея, на котором электронное устройство, показанное на ФИГ. 11А, отображает среднюю величину затяжки.

Как показано на фиг. 11A, может осуществляться связь между электронным устройством 700, устройством 200 для бездымной затяжки и конечным пользовательским устройством 1100 через интерфейс обмена данными. Например, модуль обмена данными (например, модуль 730 обмена данными на ФИГ. 7) электронного устройства 700 может быть подсоединен к сети посредством беспроводной связи или проводной связи для обмена данными с устройством 200 для бездымной затяжки и/или конечным пользовательским устройством 1100.

В варианте осуществления изобретения электронное устройство 700 может выполнять распознавание голоса через модуль микрофона (например, модуль 740 микрофона на ФИГ. 7). Например, процессор (например, процессор 710 на ФИГ. 7) электронного устройства 700 может предварительно устанавливать определенную фразу (например, «ОK, NGP») в качестве команды 1110 пробуждения для активации отдельного процессора распознавания голоса. Если голосовой ввод пользователя через модуль 740 микрофона соответствует предварительно установленной фразе, процессор 710 может активировать процессор распознавания голоса.

В варианте осуществления изобретения процессор 710 электронного устройства 700 может предварительно устанавливать определенные выражения (например, «в этом месяце», «сегодня», «в среднем», «величина затяжки», и «пожалуйста, дайте мне знать») в качестве команды для запроса по меньшей мере одного из: данных о средней величине затяжки и данных о текущей величине затяжки от конечного пользовательского устройства 1100. Если речь 1120 пользователя «пожалуйста, дайте мне знать среднюю величину затяжки в этом месяце» вводится через модуль 740 микрофона, процессор 710 электронного устройства 700 может определить, содержит ли введенная речь предварительно установленную команду. При определении того, что введенная речь содержит предварительно установленную команду, процессор 710 электронного устройства 700 может запросить по меньшей мере одни из данных о средней величине затяжки и данных о текущей величине затяжки от конечного пользовательского устройства 1100 через модуль 730 обмена данными.

Как показано на ФИГ. 11В, процессор 710 электронного устройства 700 может выводить видеоданные, содержащие данные о средней величине затяжки, через дисплей (например, дисплей 720 на ФИГ. 7). Например, пользователь может видеть экран 1130, на котором данные о средне величине затяжки, принятые от конечного пользовательского устройства 1100, накладываются на реальную окружающую среду через дисплей 720. В связи с этим данные о средней величине затяжки, принятые от конечного пользовательского устройства 1100, могут относиться к совместно используемым данным от конечного пользовательского устройства 1100, посредством метода зеркального отображения. Например, данные о средней величине затяжки, принятые от конечного пользовательского устройства 1100, могут быть совместно используемыми данными о средней величине затяжки, полученными через приложение (например, приложение для привычной затяжки конечного пользовательского устройства 1100.

Один вариант осуществления изобретения может быть также реализован в форме носителя информации, содержащего инструкции, выполняемые компьютером, такие как программные модули, выполняемые компьютером. Машиночитаемый носитель информации может представлять собой любой доступный носитель, к которому может иметь доступ компьютер, и содержит как не сохраняющие информацию при выключении питания, так и сохраняющие информацию при выключении питания носители, и съемные и несъемные носители. Кроме того, машиночитаемый носитель информации может содержать как запоминающую среду компьютера, так и среду обмена данными. Запоминающая среда компьютера содержит все из не сохраняющих информацию при выключении питания и сохраняющих информацию при выключении питания носителей и съемных и несъемных носителей, реализуемых любым способом или методом хранения информации, такие как машиночитаемые инструкции, структуры данных, программные модули или другие данные. Коммуникационная среда обычно содержит машиночитаемые инструкции, структуры данных, другие данные в модулированных сигналах данных, таких как программные модули, или другие механизмы передачи, и содержит любые среды передачи информации.

Описания вышеизложенных вариантов осуществления изобретения представляют собой лишь примеры, и специалистам обычной квалификации в данной области техники будет понятно, что возможно внесение различных изменений и использование эквивалентов. Поэтому защищаемый объем изобретения должен определяться прилагаемой формулой изобретения, и все отличия в защищаемом объеме, эквивалентные раскрытым в пунктах формулы, будут интерпретированы как включаемые в защищаемый объем, определяемый формулой.

Изобретение относится к электронному устройству, которое выводит видеоданные, соответствующие состоянию устройства для бездымной затяжки, и к способу его работы. Описанное электронное устройство, носимое пользователем, содержит модуль обмена данными, который осуществляет связь с внешним устройством, дисплей и процессор, электрически связанный с модулем обмена данными и дисплеем, причем процессор может принимать данные о случае затяжки от внешнего устройства через модуль обмена данными и на основе принятых данных о случае затяжки выводить видеоданные, содержащие по меньшей мере один объект, соответствующий случаю затяжки, через дисплей. При этом когда данные о случае затяжки от внешнего устройства не будут получены в течение порогового времени после установления связи, производят отключение связи с внешним устройством, за счет чего предотвращается ненужное энергопотребление электронного устройства. 2 н. и 13 з.п. ф-лы, 11 ил.

1. Электронное устройство, носимое пользователем, для вывода видеоданных, содержащее: модуль обмена данными, выполненный с возможностью установления связи с внешним устройством; дисплей и процессор, электрически связанный с модулем обмена данными и дисплеем, и выполненный с возможностью: когда питание внешнего устройства будет включено, установить связь с внешним устройством, когда данные о случае затяжки от внешнего устройства через модуль обмена данными принимаются в течение порогового времени после установления связи, вывод видеоданных, содержащих по меньшей мере один объект, соответствующий случаю затяжки, через дисплей, на основе принятых данных о случае затяжки, когда данные о случае затяжки от внешнего устройства не будут получены в течение порогового времени после установления связи, отключения связи с внешним устройством.

2. Электронное устройство по п. 1, в котором данные о случае затяжки содержат данные об изменении давления, обнаруженном датчиком давления внешнего устройства.

3. Электронное устройство по п. 2, в котором процессор дополнительно выполнен с возможностью того, что: когда от внешнего устройства приняты первые данные о первом изменении давления, выводятся первые видеоданные на основе первых данных, и когда от внешнего устройства приняты вторые данные о втором изменении давления, большем, чем первое изменение давления, выводятся вторые видеоданные, отличные от первых видеоданных, на основе вторых данных.

4. Электронное устройство по п. 3, в котором первые видеоданные и вторые видеоданные отличаются друг от друга по меньшей мере одним из: количеством табачного дыма и формой табачного дыма.

5. Электронное устройство по п. 1, дополнительно содержащее модуль микрофона, выполненный с возможностью получения внешних аудиоданных, при этом процессор дополнительно выполнен с возможностью следующего: при приеме данных о случае затяжки от внешнего устройства активируется модуль микрофона, прием аудиоданных, полученных извне через активированный модуль микрофона, и вывод видеоданных, содержащих по меньшей мере один объект, соответствующий случаю затяжки, на основе принятых данных о случае затяжки и принятых аудиоданных.

6. Электронное устройство по п. 1, дополнительно содержащее сенсорный модуль, содержащий по меньшей мере один датчик, в котором процессор дополнительно выполнен с возможностью следующего: получение через сенсорный модуль сенсорных данных по меньшей мере об одном из следующего: находится ли внешнее устройство поблизости, изменяется ли форма ротовой области пользователя, и перемещается ли электронное устройство, и вывод видеоданных, содержащих по меньшей мере один объект, соответствующий случаю затяжки, на основе принятых данных о случае затяжки и принятых сенсорных данных.

7. Электронное устройство по п. 1, дополнительно содержащее модуль микрофона, выполненный с возможностью получения внешних аудиоданных, при этом процессор дополнительно выполнен с возможностью следующего: прием аудиоданных, полученных извне через модуль микрофона, когда принятые аудиоданные соответствуют предварительно установленным данным, запрос данных карты от конечного пользовательского устройства через модуль обмена данными, и когда данные карты принимаются от конечного пользовательского устройства, вывод принятых данных карты через дисплей.

8. Электронное устройство по п. 1, дополнительно содержащее модуль микрофона, выполненный с возможностью получения внешних аудиоданных, при этом процессор дополнительно выполнен с возможностью следующего: прием аудиоданных, полученных извне через модуль микрофона, когда принятые аудиоданные соответствуют предварительно установленным данным, запрос по меньшей мере данных о средней величине затяжки и данных о текущей величине затяжки от конечного пользовательского устройства через модуль обмена данными, и когда по меньшей мере одно из: данные о средней величине затяжки и данные о текущей величине затяжки принимается от конечного пользовательского устройства, вывод принятых данных через дисплей.

9. Способ работы электронного устройства, носимого пользователем, для вывода видеоданных, содержащий: установление связи с внешним устройством при включении питания внешнего устройства; вывод видеоданных, содержащих по меньшей мере один объект, соответствующий случаю затяжки, через дисплей, на основе принятых данных о случае затяжки, когда данные о случае затяжки от внешнего устройства принимаются в течение порогового времени после установления связи; и прерывание связи с внешним устройством, когда данные о случае затяжки от внешнего устройства не принимаются в течение порогового времени после установления связи.

10. Способ работы по п. 9, в котором данные о случае затяжки содержат данные об изменении давления, обнаруженном датчиком давления внешнего устройства.

11. Способ работы по п. 10, дополнительно содержащий следующее: когда от внешнего устройства приняты первые данные о первом изменении давления, вывод первых видеоданных на основе первых данных, и когда приняты вторые данные о втором изменении давления, большем, чем первое изменение давления, вывод вторых видеоданных, отличных от первых видеоданных, на основе вторых данных.

12. Способ работы по п. 9, дополнительно содержащий следующее: при приеме данных о случае затяжки от внешнего устройства активация модуля микрофона; прием аудиоданных, полученных извне через активированный модуль микрофона, и на основе принятых данных о случае затяжки и принятых аудиоданных вывод видеоданных, содержащих по меньшей мере один объект, соответствующий случаю затяжки.

13. Способ работы по п. 9, дополнительно содержащий следующее: получение через сенсорный модуль сенсорных данных по меньшей мере об одном из следующего: находится ли внешнее устройство поблизости, изменяется ли форма ротовой области пользователя, и перемещается ли электронное устройство, и на основе принятых данных о случае затяжки и полученных сенсорных данных вывод видеоданных, содержащих по меньшей мере один объект, соответствующий случаю затяжки.

14. Способ работы по п. 9, дополнительно содержащий следующее: прием аудиоданных, полученных извне через модуль микрофона; когда принятые аудиоданные соответствуют предварительно установленным данным, запрос данных карты от конечного пользовательского устройства через модуль обмена данными, и когда данные карты принимаются от конечного пользовательского устройства, вывод принятых данных карты через дисплей.

15. Способ работы по п. 9, дополнительно содержащий следующее: прием аудиоданных, полученных извне через модуль микрофона; когда принятые аудиоданные соответствуют предварительно установленным данным, запрос по меньшей мере одного из: данных о средней величине затяжки и данных о текущей величине затяжки от конечного пользовательского устройства через модуль обмена данными, и когда по меньшей мере одно из: данные о средней величине затяжки и данные о текущей величине затяжки принимается от конечного пользовательского устройства, вывод принятых данных через дисплей.
