УЗЕЛ КАРТРИДЖА И ХИРУРГИЧЕСКОЕ СШИВАЮЩЕЕ УСТРОЙСТВО Российский патент 2025 года по МПК A61B17/72

[0001] Настоящее изобретение относится к технологии хирургических инструментов и, в частности, к узлу картриджа и хирургическому сшивающему устройству.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

[0002] Известное из уровня техники хирургическое сшивающее устройство в основном содержит платформу для инструмента, подвижную рукоятку, с возможностью движения соединенную с платформой для инструмента, и узел головки, установленный на платформе для инструмента. Узел головки может быть пропущен через небольшой разрез в теле с применением трокара для обеспечения доступа к операционному полю для хирургической операции. Узел головки содержит узел картриджа и упор, расположенный относительно узла картриджа. Много скоб установлено в узле картриджа. В процессе применения сшивающего устройства скобы перемещаются к упору элементом активации, затем скобы закрываются и формуются на упоре для сшивания тканей. Тем не менее после срабатывания сшивающего устройства скобы не могут быть полностью отделены от картриджа, что влияет на хирургический эффект.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0003] Для решения проблем, известных из уровня техники, цель настоящего изобретения заключается в предоставлении узла картриджа и хирургического сшивающего устройства, чтобы скобы можно было легче отделять от картриджа после закрытия.

[0004] В настоящем изобретении предложен узел картриджа, предназначенный для хирургического сшивающего устройства, содержащий: картридж, содержащий поверхность картриджа, при этом поверхность картриджа снабжена больше чем одной полостью под скобы, при этом взаимодействующие со скобой части предусмотрены на ближних сторонах полостей под скобы, при этом каждая взаимодействующая со скобой часть содержит первую соединительную часть, и взаимодействующая со скобой часть выполнена с возможностью соединения с возможностью поворота с нижней стороной поверхности картриджа посредством первой соединительной части; больше одной скобы, выполненной с возможностью расположения в полостях под скобы, при этом каждая скоба содержит вторую соединительную часть, и скоба выполнена с возможностью соединения с возможностью поворота с внутренней стенкой полости под скобу посредством второй соединительной части; при этом каждая взаимодействующая со скобой часть находится на ближней стороне второй соединительной части соответствующей скобы; элемент активации, выполненный с возможностью обеспечения поворота скоб и взаимодействующих со скобой частей в первом направлении при перемещении элемента активации от ближней стороны в направлении дальней стороны картриджа; при этом после поворота каждой взаимодействующей со скобой части взаимодействующая со скобой часть обеспечивает перемещение второй соединительной части соответствующей скобы в направлении от картриджа с ее отделением от полости под скобу.

[0005] В некоторых вариантах осуществления первая взаимодействующая часть выполнена на внутренней стенке по меньшей мере одной стороны полости под скобу; вторая соединительная часть скобы снабжена второй взаимодействующей частью; вторая взаимодействующая часть является поворотной и отделяемой относительно первой взаимодействующей части; и взаимодействующая со скобой часть находится на ближней стороне первой взаимодействующей части.

[0006] В некоторых вариантах осуществления приемное пространство выполнено с возможностью образования между ближней стороной первой взаимодействующей части и дальней поверхностью взаимодействующей со скобой части; при этом после приведения в движение взаимодействующей со скобой части посредством элемента активации для поворота в первом направлении взаимодействующая со скобой часть по меньшей мере частично входит в приемное пространство.

[0007] В некоторых вариантах осуществления взаимодействующая со скобой часть выполнена с возможностью нахождения по меньшей мере частично под второй соединительной частью после поворота взаимодействующей со скобой части в первом направлении.

[0008] В некоторых вариантах осуществления самая нижняя точка скобы находится ниже, чем такая точка взаимодействующей со скобой части, в направлении высоты; при этом при перемещении элемента активации в дальнюю сторону элемент активации сначала приводит в движение скобу для поворота в первом направлении, и при продолжении движения элемента активации в дальнюю сторону после поворота скобы на первый угол элемент активации приводит в движение взаимодействующую со скобой часть для поворота в первом направлении.

[0009] В некоторых вариантах осуществления взаимодействующая со скобой часть выполнена за одно целое с картриджем, и взаимодействующая со скобой часть выполнена с возможностью соединения с внутренней стенкой полости под скобу посредством звена в положении первой соединительной части таким образом, что когда взаимодействующая со скобой часть не находится под действием внешней силы, взаимодействующая со скобой часть соединена с внутренней стенкой полости под скобу посредством первой соединительной части и сохраняет первоначальное состояние; при этом когда взаимодействующую со скобой часть приводят в движение посредством элемента активации в направлении дальней стороны сшивающего устройства, взаимодействующая со скобой часть выполнена с возможностью поворота относительно внутренней стенки полости под скобу в области звена, и взаимодействующая со скобой часть остается соединенной с картриджем.

[0010] В некоторых вариантах осуществления дальняя поверхность взаимодействующей со скобой части представляет собой наклонную поверхность, и дальняя поверхность взаимодействующей со скобой части выполнена с возможностью примыкания к скобе в первоначальном состоянии; при этом ближняя поверхность взаимодействующей со скобой части представляет собой вертикальную поверхность.

[0011] В некоторых вариантах осуществления после приведения элементом активации в движение взаимодействующей со скобой части для поворота в первом направлении взаимодействующая со скобой часть остается соединенной с картриджем.

[0012] В некоторых вариантах осуществления верхняя поверхность взаимодействующей со скобой части представляет собой плоскость, параллельную осевому направлению сшивающего устройства; и/или дугообразная направляющая поверхность обеспечена между нижней поверхностью взаимодействующей со скобой части и дальней поверхностью взаимодействующей со скобой части.

[0013] В настоящем изобретении предложено хирургическое сшивающее устройство, содержащее указанный узел картриджа.

[0014] Узел картриджа и хирургическое сшивающее устройство обладают следующими преимуществами.

[0015] Согласно настоящему изобретению предложен узел картриджа, предназначенный для хирургического сшивающего устройства. В процессе применения сшивающего устройства элемент активации приводит скобы и взаимодействующие со скобой части в движение в первом направлении. Скобы могут быть закрыты и формованы под действием упора. После закрытия скоб взаимодействующие со скобой части могут способствовать приведению в движение скоб для отделения от картриджа. Следовательно, исключается ситуация, в которой скобы не могут быть полностью отделены от картриджа, и улучшается хирургический эффект.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

[0016] Другие признаки, задачи и преимущества настоящего изобретения станут более очевидными после прочтения подробного описания неограничивающих вариантов осуществления со ссылкой на приведенные ниже графические материалы.

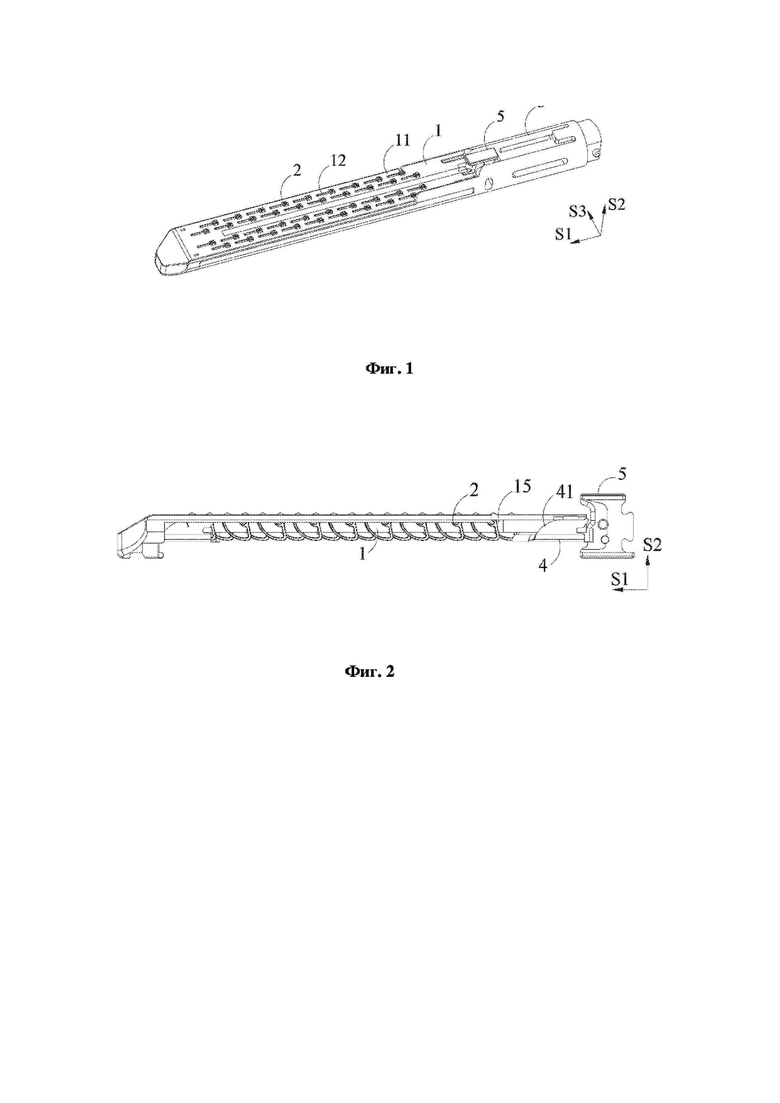

[0017] На фиг. 1 представлено схематическое изображение конструкции узла картриджа согласно варианту осуществления настоящего изобретения.

[0018] На фиг. 2 представлено схематическое изображение конструкции узла картриджа, на котором опущен держатель картриджа и крышка картриджа, согласно варианту осуществления настоящего изобретения.

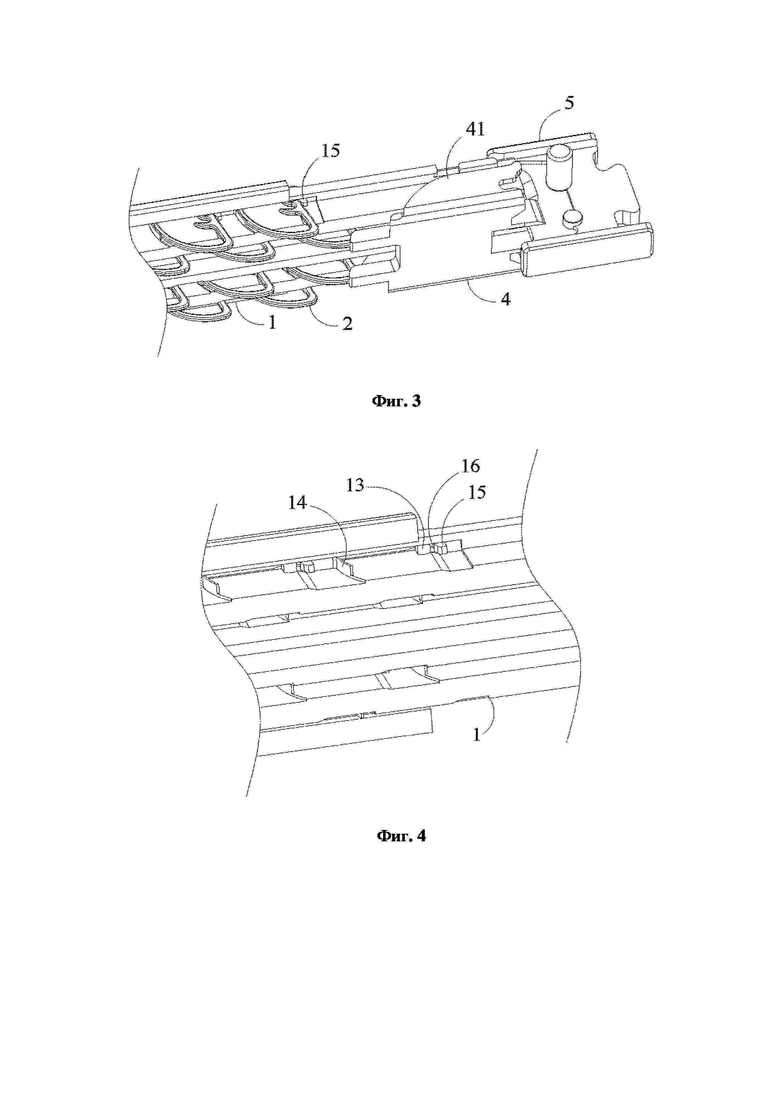

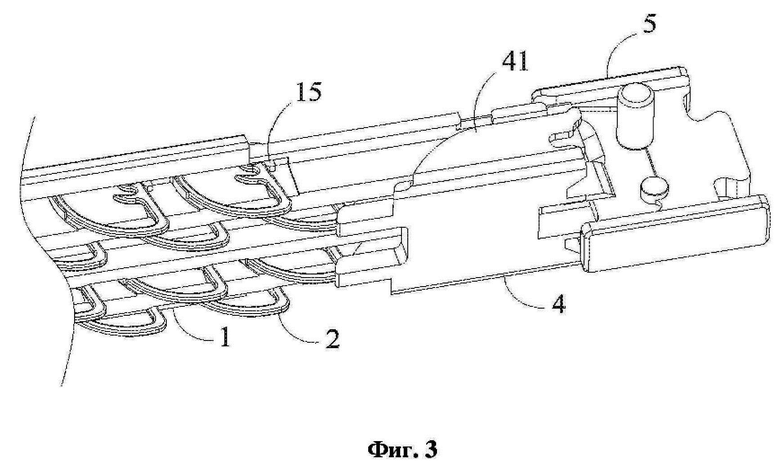

[0019] На фиг. 3 представлено изображение в перспективе части узла картриджа, на котором опущен держатель картриджа и крышка картриджа, согласно варианту осуществления настоящего изобретения.

[0020] На фиг. 4 представлено объемное изображение картриджа согласно варианту осуществления настоящего изобретения.

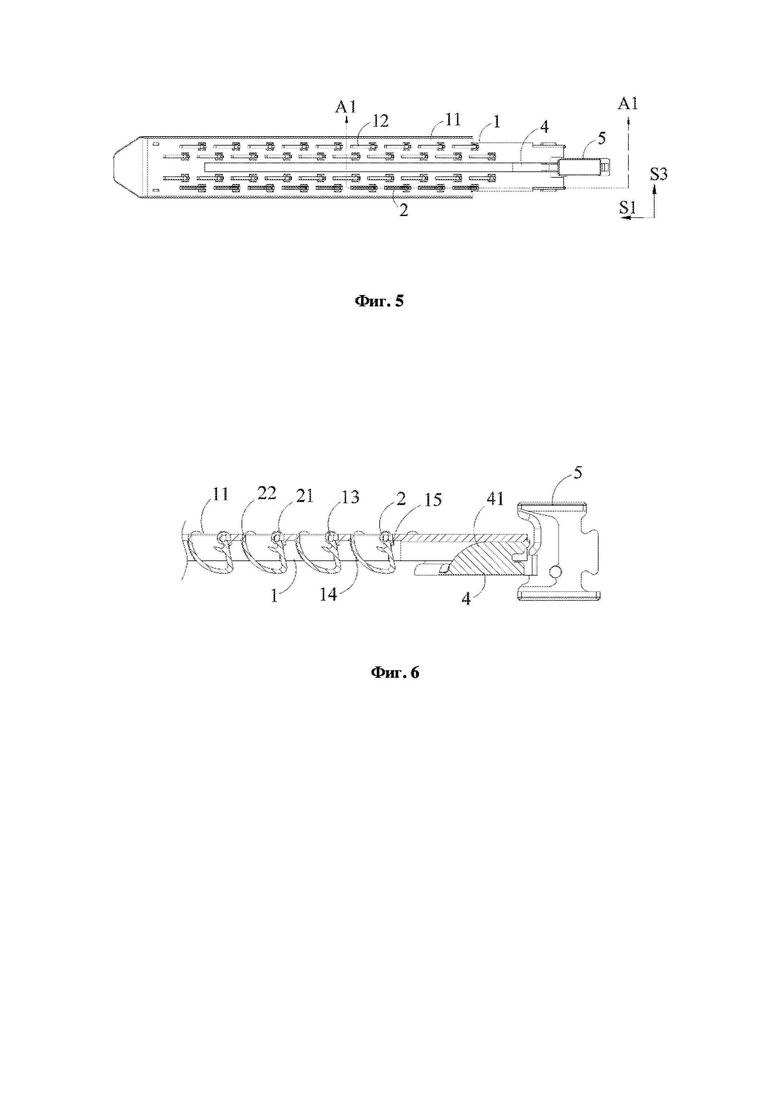

[0021] На фиг. 5 представлено изображение сверху узла картриджа, на котором опущен держатель картриджа и крышка картриджа, согласно варианту осуществления настоящего изобретения.

[0022] На фиг. 6 представлено изображение в разрезе, взятое в направлении A1-A1 на фиг. 5.

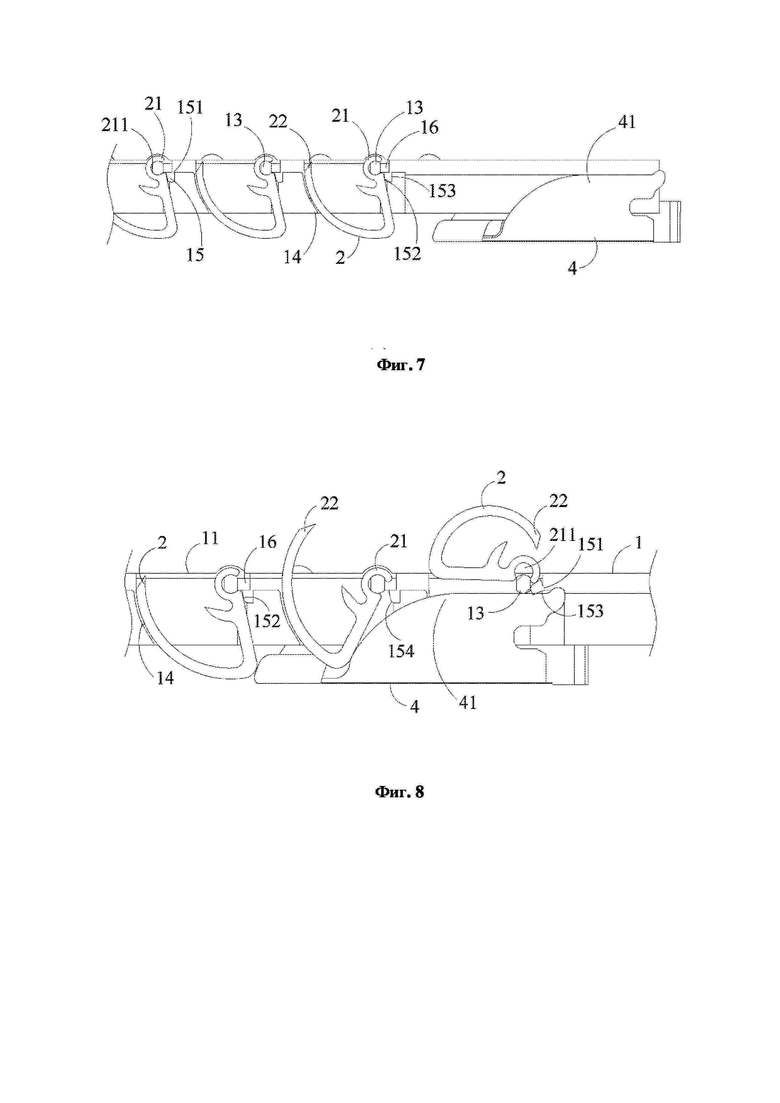

[0023] На фиг. 7 представлено схематическое изображение взаимодействующих со скобой частей, взаимодействующих со скобами, когда скобы не приводятся в движение, согласно варианту осуществления настоящего изобретения.

[0024] На фиг. 8 представлено схематическое изображение взаимодействующих со скобой частей, взаимодействующих со скобами, когда скоба приводится во вращение, согласно варианту осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0025] Иллюстративные варианты осуществления будут более полно описаны путем сочетания графических материалов. Однако иллюстративные варианты осуществления могут быть реализованы в нескольких формах и не должны быть ограничены вариантами осуществления, описанными в настоящем документе. Напротив, предоставление этих вариантов осуществления сделает настоящее изобретение полным и завершенным, и полностью передаст идею иллюстративных вариантов осуществления специалистам в данной области техники. Одинаковые ссылочные позиции в графических материалах представляют одинаковые или подобные конструкции, поэтому их повторяющиеся описания будут пропущены.

[0026] Согласно настоящему изобретению предложен узел картриджа, предназначенный для хирургического сшивающего устройства, и содержащее его хирургическое сшивающее устройство. Хирургическое сшивающее устройство в основном содержит платформу для инструмента, подвижную рукоятку, с возможностью движения соединенную с платформой для инструмента, и узел головки, установленный на платформе для инструмента. Узел головки содержит узел картриджа и упор, расположенный относительно узла картриджа. Узел картриджа содержит больше одной скобы, картридж для размещения скоб и элемент активации для приведения в движение скоб. При этом картридж содержит поверхность картриджа; больше одной полости под скобы обеспечены на поверхности картриджа, и взаимодействующие со скобой части предусмотрены на ближних сторонах полостей под скобы. Каждая взаимодействующая со скобой часть содержит первую соединительную часть, и взаимодействующая со скобой часть с возможностью поворота соединена с нижней стороной поверхности картриджа посредством первой соединительной части. Множество скоб расположены в полостях под скобы. Каждая скоба содержит вторую соединительную часть и с возможностью поворота соединена с полостью под скобу посредством второй соединительной части. Взаимодействующая со скобой часть расположена на ближней стороне второй соединительной части скобы.

[0027] Когда элемент активации перемещается от ближней стороны к дальней стороне картриджа, элемент активации приводит в движение скобы и взаимодействующие со скобой части для поворота в первом направлении. При повороте скоб ножки скобы проходят наружу из полостей под скобы и контактируют с поверхностью упора, затем скобы закрываются и формуются под действием упора. Дальние поверхности взаимодействующих со скобой частей приводят вторые соединительные части скоб в движение в направлении от картриджа и помогают элементу активации приводить в движение скобы для отделения от картриджа после закрытия скоб, поэтому исключается ситуация, когда скоба не может быть полностью отделена от картриджа, и улучшается хирургический эффект.

[0028] Конструкция узла картриджа согласно каждому варианту осуществления настоящего изобретения подробно описана ниже со ссылкой на прилагаемые графические материалы. Можно понять, что различные варианты осуществления не предназначены для ограничения объема защиты настоящего изобретения.

[0029] На фиг. 1-8 представлены схематические изображения конструкции узла картриджа согласно варианту осуществления настоящего изобретения. Как показано на фиг. 1 и фиг. 2, в этом варианте осуществления узел картриджа содержит больше одной скобы 2, картридж 1 для размещения скоб 2 и элемент 4 активации для приведения в действие скоб 2. Поверхность картриджа 1, обращенная к упору, представляет собой поверхность 11 картриджа (как видно на фиг. 1, поверхность 11 картриджа представляет собой верхнюю поверхность картриджа 1). Узел картриджа дополнительно содержит крышку картриджа (не показана), расположенную снаружи картриджа 1, держатель 3 картриджа и нож 5. Держатель 3 картриджа предназначен для размещения картриджа 1 и крышки картриджа. Нож 5 расположен на ближней стороне элемента 4 активации. Картридж 1 снабжен больше чем одной полостью 12 под скобы; множество скоб 2 расположены в полостях 12 под скобы. Каждая скоба 2 содержит вторую соединительную часть 21 и с возможностью поворота соединена с внутренней стенкой полости 12 под скобу посредством второй соединительной части 21. Взаимодействующие со скобой части 15 предусмотрены на ближних сторонах полостей 12 под скобы. Каждая взаимодействующая со скобой часть 15 содержит первую соединительную часть 151, и взаимодействующая со скобой часть 15 с возможностью поворота соединена с нижней стороной поверхности 11 картриджа посредством первой соединительной части 151. Взаимодействующая со скобой часть 15 расположена на ближней стороне второй соединительной части 21 скобы 2. В этом варианте осуществления взаимодействующая со скобой часть 15 представляет собой элемент, соединенный с нижней стороной поверхности 11 картриджа. В варианте осуществления нижняя сторона поверхности 11 картриджа относится к стороне поверхности 11 картриджа, удаленной от упора сшивающего устройства. Как видно на фиг. 6, нижняя сторона поверхности 11 картриджа представляет собой сторону под поверхностью 11 картриджа.

[0030] В процессе применения сшивающего устройства нож 5, приводимый в движение толкающим нож стержнем, обеспечивает движение элемента 4 активации в дальнюю сторону, и элемент 4 активации обеспечивает поворот скоб 2 и взаимодействующих со скобой частей 15 в первом направлении. Как видно на фиг. 2, первое направление представляет собой направление по часовой стрелке. При повороте сшивающих устройств 2 ножки 22 скобы проходят наружу из полостей 12 под скобы и контактируют с поверхностью упора, затем скобы закрываются и формуются под действием упора. Дальние поверхности 152 взаимодействующих со скобой частей 15 обеспечивают движение вторых соединительных частей 21 скоб 2 в направлении от картриджа 1 (как видно на фиг. 2, то есть взаимодействующие со скобой части 15 обеспечивают движение вторых соединительных частей 21 в направлении вверх). Взаимодействующие со скобой части 15 помогают элементу 4 активации приводить в движение скобы 2 для отделения от картриджа 1 после закрытия скоб 2, поэтому предотвращается ситуация, когда скобы 2 не могут быть полностью отделены от картриджа 1, и улучшается хирургический эффект.

[0031] В настоящем изобретении дальнюю сторону и ближнюю сторону определяют относительно оператора, при этом сторона, которая ближе к оператору, является ближней стороной, а сторона, удаленная от оператора, то есть сторона рядом с операционным полем, является дальней стороной. Направление прохождения оси сшивающего устройства является осевым направлением, то есть направлением от дальней стороны до ближней стороны сшивающего устройства, или от ближней стороны до дальней стороны сшивающего устройства. Например, как видно на фиг. 1, дальняя сторона картриджа 1 представляет собой левую сторону, и ближняя сторона картриджа 1 представляет собой правую сторону. Направление S1 представляет собой направление от ближней стороны до дальней стороны сшивающего устройства. Направление S1 или направление, противоположное направлению S1, определено как осевое направление сшивающего устройства. Направление S2 на фиг. 1 определено как направление высоты, то есть продольное направление. Направление S3 на фиг. 1 определено как направление ширины, то есть поперечное направление.

[0032] Как показано на фиг. 3-8, в этом варианте осуществления внутренняя стенка по меньшей мере одной стороны полости 12 под скобу снабжена первой взаимодействующей частью, и вторая соединительная часть 21 скобы 2 снабжена второй взаимодействующей частью. Вторая взаимодействующая часть и первая взаимодействующая часть образуют внедренное взаимодействие. Вторая взаимодействующая часть является поворотной и отделяемой относительно первой взаимодействующей части. В этом варианте осуществления первая взаимодействующая часть представляет собой поворотную ось 13, и вторая взаимодействующая часть представляет собой установочное отверстие 211, содержащее проем. Вторая соединительная часть 21 с возможностью поворота надета на поворотной оси 13 посредством установочного отверстия 211. После закрытия скобы 2 проем установочного отверстия 211 повернут и обращен вниз, и когда вторая соединительная часть 21 перемещается вверх относительно поворотной оси 13, то установочное отверстие 211 может быть отделено от поворотной оси 13 посредством проема, поэтому скоба 2 отделена от картриджа 1.

[0033] Как показано на фиг. 3, 4 и 8, взаимодействующая со скобой часть 15 находится на ближней стороне поворотной оси 13. Приемное пространство 16 образовано между ближней стороной поворотной оси 13 и дальней поверхностью 152 взаимодействующей со скобой части 15; после приведения в действие взаимодействующей со скобой части 15 посредством элемента 4 активации для поворота в первом направлении взаимодействующая со скобой часть 15 по меньшей мере частично входит в приемное пространство 16. Кроме того, после поворота взаимодействующей со скобой части 15 в первом направлении и ее расположения под второй соединительной частью 21 вторая соединительная часть 21 может быть поднята вверх с отделением скобы 2 от полости 12 под скобу.

[0034] На фиг. 5–8 только в качестве примера показаны скобы 2 в полостях 12 под скобы на наиболее удаленной стороне картриджа 1. На фиг. 7 и фиг. 8 линии разреза опущены, чтобы ясно показать конструкции взаимодействия между различными компонентами. Как показано на фиг. 5–7, взаимодействующая со скобой часть 15 с возможностью поворота соединена с ближней внутренней стенкой полости 12 под скобу посредством первой соединительной части 151. В этом варианте осуществления взаимодействующая со скобой часть 15 выполнена за одно целое с картриджем 1, и взаимодействующая со скобой часть 15 соединена с ближней внутренней стенкой полости 12 под скобу посредством слабого звена в положении первой соединительной части 151. Слабое звено здесь означает, что, когда взаимодействующая со скобой часть 15 не находится под действием внешней силы, взаимодействующая со скобой часть 15 соединена с внутренней стенкой полости 12 под скобу посредством первой соединительной части 151 и сохраняет первоначальное состояние, как показано на фиг. 7; когда взаимодействующая со скобой часть 15 приводится в движение посредством элемента 4 активации в направлении дальней стороны сшивающего устройства, взаимодействующая со скобой часть 15 может поворачиваться относительно внутренней стенки полости 12 под скобу в области слабого звена первой соединительной части 151, и взаимодействующая со скобой часть 15 остается соединенной с картриджем 1. В других альтернативных вариантах осуществления взаимодействующая со скобой часть 15 может быть компонентом, образованным независимо и с возможностью поворота соединенным с внутренней стенкой полости 12 под скобу. В этом варианте осуществления дальняя поверхность 152 взаимодействующей со скобой части 15 представляет собой наклонную поверхность, сочетающуюся с ближней поверхностью скобы 2; в первоначальном состоянии дальняя поверхность 152 взаимодействующей со скобой части 15 примыкает к ближней поверхности скобы 2. В этом варианте осуществления ближняя поверхность 153 взаимодействующей со скобой части 15 представляет собой вертикальную поверхность, сочетающуюся с дальней поверхностью толкающей скобу части 41. Верхняя поверхность взаимодействующей со скобой части 15 представляет собой плоскость, параллельную поверхности 11 картриджа. Как показано на фиг. 7 и 8, дугообразная направляющая поверхность 154 образована между нижней поверхностью взаимодействующей со скобой части 15 и дальней поверхностью 152 взаимодействующей со скобой части 15. Когда взаимодействующая со скобой часть 15 поворачивается в первом направлении и по меньшей мере частично входит в приемное пространство 16, направляющая поверхность 154 взаимодействующей со скобой части 15 взаимодействует со стороной стенки поворотной оси 13 с образованием посадки «поверхность к поверхности», поэтому исключаются помехи между поворотной осью 13 и взаимодействующей со скобой частью 15, и также исключается посадка «точка к поверхности» или «точка к точке» между взаимодействующей со скобой частью 15 и поворотной осью 13.

[0035] Как показано на фиг. 5-7, скоба 2 дополнительно содержит ножку 22 скобы. Когда скоба 2 не находится под действием внешней силы, скоба 2 находится в первоначальном состоянии. В это время вторая соединительная часть 21 находится на ближней стороне полости 12 под скобу, и ножка 22 скобы 2 находится на дальней стороне полости 12 под скобу, и ножка 22 скобы примыкает к поверхности 14 примыкания внутренней стенки полости 12 под скобу. Элемент 4 активации содержит толкающую скобу часть 41. Когда толкающая скобу часть 41 приводится в движение в дальнюю сторону и контактирует со скобой 2, скоба 2 приводится во вращение вокруг поворотной оси 13 в первом направлении на первый угол, и ножка 22 скобы проходит наружу из полости 12 под скобу и контактирует с поверхностью упора, затем скоба 2 закрывается и формуется под действием упора. Как показано на фиг. 8, после приведения в действие скобы 2 посредством элемента 4 активации для поворота в первом направлении на первый угол, как вторая соединительная часть 21, так и ножка 22 скобы 2 расположены на ближней стороне полости 12 под скобу, то есть скоба 2 входит в закрытое состояние.

[0036] Как показано на фиг. 8, в этом варианте осуществления самая нижняя точка скобы 2 находится ниже, чем такая точка взаимодействующей со скобой части 15, в направлении высоты, и дальняя поверхность толкающей скобу части 41 элемента 4 активации представляет собой наклонную поверхность. Когда элемент 4 активации перемещается в дальнюю сторону, толкающая скобу часть 41 сначала контактирует со скобой 2 и приводит в движение скобу 2 для поворота в первом направлении. Когда скоба 2 поворачивается из первоначального состояния в первом направлении на первый угол, ножка 22 скобы 2 проходит наружу от поверхности 11 картриджа и закрывается в направлении ближней стороны под действием поверхности упора, и толкающая скобу часть 41 элемента 4 активации не контактирует с взаимодействующей со скобой частью 15. Когда элемент 4 активации продолжает движение в дальнюю сторону после поворота скобы 2 на первый угол, толкающая скобу часть 41 элемента 4 активации контактирует с взаимодействующей со скобой частью 15 и приводит в движение взаимодействующую со скобой часть 15 для поворота в первом направлении. Взаимодействующая со скобой часть 15 воздействует на ближний конец второй соединительной части 21 скобы 2 для способствования приведению скобы 2 в движение вверх. Вторая соединительная часть 21 отделена от поворотной оси 13 посредством проема установочного отверстия 211, поэтому скоба 2 отделена от картриджа 1.

[0037] В этом варианте осуществления первый угол относится к углу поворота скобы 2, соответствующей толкающей скобу части 41, когда толкающая скобу часть 41 сначала контактирует с взаимодействующей со скобой частью 15. Величина первого угла изменяется с высотой взаимодействующей со скобой части 15. В варианте осуществления, когда самая нижняя точка взаимодействующей со скобой части 15 находится на нижней высоте, толкающая скобу часть 41 будет контактировать с взаимодействующей со скобой частью 15 раньше, то есть первый угол является относительно небольшим, и скобы 2 не могут быть полностью закрыты после поворота на первый угол. Когда самая нижняя точка взаимодействующей со скобой части 15 находится на большей высоте, толкающая скобу часть 41 будет контактировать с взаимодействующей со скобой частью 15 позже, то есть первый угол является относительно большим, и скобы 2 могли быть полностью закрыты после поворота на первый угол.

[0038] В вариантах осуществления, показанных на фиг. 1-8, первая взаимодействующая часть представляет собой поворотную ось 13, и вторая взаимодействующая часть представляет собой установочное отверстие 211. В другом альтернативном варианте осуществления первая взаимодействующая часть может быть пазом, выполненным на внутренней стенке полости под скобу, проем выполнен на верхней стороне паза, и проем паза выполнен в сообщении с поверхностью картриджа. Вторая взаимодействующая часть представляет собой поворотную ось, расположенную на по меньшей мере одной стороне второй соединительной части, поворотная ось по меньшей мере частично входит в паз и является поворотной относительно паза. После того, как скоба закрывается и перемещается вверх, поворотная ось может быть отделена от картриджа посредством проема паза. Взаимодействующая со скобой часть может быть расположена на ближней стороне паза и приводит вторую соединительную часть в движение вверх, когда взаимодействующая со скобой часть поворачивается в первом направлении.

[0039] Вышеизложенное представляет собой подробное описание настоящего изобретения в связи с конкретными предпочтительными вариантами осуществления, и конкретные варианты осуществления настоящего изобретения не ограничиваются описанием. Модификации и замены могут быть сделаны без отклонения от сущности и объема настоящего изобретения.

Группа изобретений относится к медицинской технике, а именно к узлу картриджа и хирургическому сшивающему устройству. Узел картриджа, предназначенный для хирургического сшивающего устройства, содержит картридж, больше одной скобы, выполненной с возможностью расположения в полостях под скобы, и элемент активации. Картридж содержит поверхность картриджа. Поверхность картриджа снабжена больше чем одной полостью под скобы. Взаимодействующие со скобой части предусмотрены на ближних сторонах полостей под скобы. Каждая взаимодействующая со скобой часть содержит первую соединительную часть. Взаимодействующая со скобой часть выполнена с возможностью соединения с возможностью поворота с нижней стороной поверхности картриджа посредством первой соединительной части. Каждая скоба содержит вторую соединительную часть. Скоба выполнена с возможностью соединения с возможностью поворота с внутренней стенкой полости под скобу посредством второй соединительной части. Каждая взаимодействующая со скобой часть находится на ближней стороне второй соединительной части соответствующей скобы. Элемент активации выполнен с возможностью обеспечения поворота скоб и взаимодействующих со скобой частей в первом направлении при перемещении элемента активации от ближней стороны в направлении дальней стороны картриджа. После поворота каждой взаимодействующей со скобой части взаимодействующая со скобой часть обеспечивает перемещение второй соединительной части соответствующей скобы в направлении от картриджа с ее отделением от полости под скобу. Хирургическое сшивающее устройство содержит вышеуказанный узел картриджа. Использование группы изобретений позволяет обеспечить полное отделение скоб от картриджа после закрытия. 2 н. и 8 з.п. ф-лы, 8 ил.

1. Узел картриджа, предназначенный для хирургического сшивающего устройства, содержащий:

картридж, содержащий поверхность картриджа, при этом поверхность картриджа снабжена больше чем одной полостью под скобы, при этом взаимодействующие со скобой части предусмотрены на ближних сторонах полостей под скобы, при этом каждая взаимодействующая со скобой часть содержит первую соединительную часть, и взаимодействующая со скобой часть выполнена с возможностью соединения с возможностью поворота с нижней стороной поверхности картриджа посредством первой соединительной части;

больше одной скобы, выполненной с возможностью расположения в полостях под скобы, при этом каждая скоба содержит вторую соединительную часть, и скоба выполнена с возможностью соединения с возможностью поворота с внутренней стенкой полости под скобу посредством второй соединительной части; при этом каждая взаимодействующая со скобой часть находится на ближней стороне второй соединительной части соответствующей скобы;

элемент активации, выполненный с возможностью обеспечения поворота скоб и взаимодействующих со скобой частей в первом направлении при перемещении элемента активации от ближней стороны в направлении дальней стороны картриджа; при этом после поворота каждой взаимодействующей со скобой части взаимодействующая со скобой часть обеспечивает перемещение второй соединительной части соответствующей скобы в направлении от картриджа с ее отделением от полости под скобу.

2. Узел картриджа по п. 1, отличающийся тем, что первая взаимодействующая часть выполнена на внутренней стенке по меньшей мере одной стороны полости под скобу; вторая соединительная часть скобы снабжена второй взаимодействующей частью; вторая взаимодействующая часть является поворотной и отделяемой относительно первой взаимодействующей части; и взаимодействующая со скобой часть находится на ближней стороне первой взаимодействующей части.

3. Узел картриджа по п. 2, отличающийся тем, что приемное пространство выполнено с возможностью образования между ближней стороной первой взаимодействующей части и дальней поверхностью взаимодействующей со скобой части; при этом после приведения в движение взаимодействующей со скобой части посредством элемента активации для поворота в первом направлении взаимодействующая со скобой часть по меньшей мере частично входит в приемное пространство.

4. Узел картриджа по п. 1, отличающийся тем, что взаимодействующая со скобой часть выполнена с возможностью нахождения по меньшей мере частично под второй соединительной частью после поворота взаимодействующей со скобой части в первом направлении.

5. Узел картриджа по п. 1, отличающийся тем, что самая нижняя точка скобы находится ниже, чем такая точка взаимодействующей со скобой части, в направлении высоты; при этом при перемещении элемента активации в дальнюю сторону элемент активации сначала приводит в движение скобу для поворота в первом направлении, и при продолжении движения элемента активации в дальнюю сторону после поворота скобы на первый угол элемент активации приводит в движение взаимодействующую со скобой часть для поворота в первом направлении.

6. Узел картриджа по п. 1, отличающийся тем, что взаимодействующая со скобой часть выполнена за одно целое с картриджем, и взаимодействующая со скобой часть выполнена с возможностью соединения с внутренней стенкой полости под скобу посредством звена в положении первой соединительной части таким образом, что когда взаимодействующая со скобой часть не находится под действием внешней силы, взаимодействующая со скобой часть соединена с внутренней стенкой полости под скобу посредством первой соединительной части и сохраняет первоначальное состояние; при этом, когда взаимодействующую со скобой часть приводят в движение посредством элемента активации в направлении дальней стороны сшивающего устройства, взаимодействующая со скобой часть выполнена с возможностью поворота относительно внутренней стенки полости под скобу в области звена, и взаимодействующая со скобой часть остается соединенной с картриджем.

7. Узел картриджа по п. 1, отличающийся тем, что дальняя поверхность взаимодействующей со скобой части представляет собой наклонную поверхность, и дальняя поверхность взаимодействующей со скобой части выполнена с возможностью примыкания к скобе в первоначальном состоянии; при этом ближняя поверхность взаимодействующей со скобой части представляет собой вертикальную поверхность.

8. Узел картриджа по п. 1, отличающийся тем, что после приведения элементом активации в движение взаимодействующей со скобой части для поворота в первом направлении взаимодействующая со скобой часть остается соединенной с картриджем.

9. Узел картриджа по п. 1, отличающийся тем, что верхняя поверхность взаимодействующей со скобой части представляет собой плоскость, параллельную осевому направлению сшивающего устройства; и/или дугообразная направляющая поверхность обеспечена между нижней поверхностью взаимодействующей со скобой части и дальней поверхностью взаимодействующей со скобой части.

10. Хирургическое сшивающее устройство, содержащее узел картриджа по любому из пп. 1–9.
