Способ и система проверки работоспособности охранного извещателя и шлейфа сигнализации Российский патент 2025 года по МПК G08B13/22 G08B29/00

Область техники

Группа изобретений относится к техническим средствам охранной сигнализации, а именно к способу и системе проверки работоспособности охранного извещателя и шлейфа сигнализации. Группа изобретений предназначена для обеспечения защиты людей, имущества, помещений и применяется в охраняемых объектах различного назначения.

Уровень техники

Известен прибор приемно-контрольный, раскрытый в публикации журнала «Радиохобби» №5, 2008 г., с. 25. Известный прибор содержит микроконтроллер, узел ввода-вывода информации, узел выходных ключей, блок питания, клеммы для подключения охраняемых зон, клеммы для подключения оповещателей и узлы ограничения тока для каждой из зон. Узел ввода-вывода информации соединен с микроконтроллером с помощью первой группы входов и выходов, вторая группа выходов микроконтроллера подключена к входам узла выходных ключей, выходы которых соединены с клеммами для подключения оповещателей, выводы электропитания микроконтроллера соединены с первым выходом блока питания, ко второму выходу которого подключен вывод электропитания узла выходных ключей. Узлы ограничения тока для каждой зоны выполнены на двух резисторах со значительным ограничением тока в цепи шлейфа каждой зоны. Ко второму выходу блока питания подключены клеммы для подключения шлейфа, от которого питаются извещатели.

Известно устройство для охранной сигнализации, раскрытое в патенте РФ на изобретение № 2076355 (опубл. 27.03.1997, МПК G08B 13/22, G08B 17/06). Известное устройство включает в себя блок питания и контроля, шлейф охранной сигнализации, охранный извещатель, индикатор, блоки измерения, формирования питания, памяти, коммутации, узел начальной установки, формирователь импульсов. В шлейф охранной сигнализации введен оконечный резистор, соединенный последовательно с охранным извещателем. Питание охранных извещателей осуществляется от внешнего источника питания.

Общим недостатком известных аналогов является их функциональная неполнота, обусловленная тем, что известные приборы не имеют возможности проводить полноценную диагностику работоспособности охранного извещателя и шлейфа сигнализации.

Известны способ предотвращения ложного срабатывания охранного извещателя и система тревожной сигнализации, раскрытые в патенте РФ на изобретение № 2818537 (опубл. 03.05.2024, МПК G08B 13/22) - прототип. Согласно прототипу, приемно-контрольный прибор соединен при помощи шлейфа сигнализации с контактами питания и контактами реле охранного извещателя. Шлейф сигнализации содержит первый проверочный резистор, соединенный последовательно с контактами реле охранного извещателя, и второй проверочный резистор, соединенный параллельно с первым проверочным резистором и контактами реле охранного извещателя. В дежурном режиме (нет сигнала тревоги) контакты реле замкнуты, соответственно, сопротивление в шлейфе сигнализации определяется как суммарное сопротивление первого и второго резистора, подключенных параллельно. При срабатывании охранного извещателя контакты его реле размыкаются, соответственно, сопротивление в шлейфе равняется сопротивлению первого проверочного резистора. В зависимости от значения сопротивления в шлейфе приемно-контрольный прибор формирует сигнал тревоги.

Недостаток прототипа - недостаточная надежность формирования сигнала тревоги, обусловленная тем, что возможны случаи срабатывания охранного извещателя, при которых контакте реле извещателя остаются замкнутыми. Как следствие, приемно-контрольный прибор не формирует сигнал тревоги, если контакты реле остаются в исходном состоянии, а сопротивление в шлейфе сигнализации не изменяется. Примерами таких ситуаций могут быть:

- выход из строя (потеря работоспособности) охранного извещателя, вследствие чего контакты его реле остаются замкнутыми в любых ситуациях;

- технический обход системы охранной сигнализации, при котором злоумышленник принудительно замыкает контакты реле извещателя или жилы в шлейфе сигнализации перемычкой.

Указанные неисправности возможно выявить только при визуальном осмотре компонентов системы охранной сигнализации. При этом в прототипе отсутствуют возможности самодиагностики указанных неисправностей.

Таким образом, технической проблемой, решаемой настоящим изобретением, является выявление неисправностей охранного извещателя и шлейфа сигнализации, препятствующих формированию сигнала тревоги при срабатывании охранного извещателя.

Раскрытие сущности изобретения

Технический результат, достигаемый при осуществлении заявленных изобретений, заключается в повышении надежности охранной сигнализации.

В качестве изобретения заявлен способ проверки работоспособности охранного извещателя и шлейфа сигнализации. В заявленном способе контакты питания и контакты реле охранного извещателя соединены при помощи шлейфа сигнализации с приемно-контрольным прибором. Указанный приемно-контрольный прибор включает электрически связанные блок питания, блок контроля на основе микроконтроллера и блок измерения на основе аналогово-цифрового преобразователя, позволяющего измерять напряжение на участках электрической цепи, связывающих приемно-контрольный прибор и охранный извещатель. Указанный шлейф сигнализации снабжен первым проверочным резистором, который соединен последовательно с контактами реле охранного извещателя, и вторым проверочным резистором, который соединен параллельно с первым проверочным резистором и контактами реле охранного извещателя. При этом в способе подают напряжение на контакты питания охранного извещателя, причем если охранный извещатель работоспособен, то контакты его реле являются замкнутыми при наличии напряжения на его контактах питания, и контакты его реле являются разомкнутыми при отсутствии напряжения на его контактах питания.

Согласно изобретению, способ включает в себя следующие шаги:

- переводят управляемый выключатель, имеющийся в приемно-контрольном приборе и через который соединены блок питания приемно-контрольного прибора и плюсовой контакт питания охранного извещателя, в проверочный режим посредством блока контроля, при этом в указанном режиме напряжение не поступает на контакты питания охранного извещателя; после чего

- проверяют работоспособность охранного извещателя и шлейфа сигнализации на блоке контроля приемно-контрольного прибора путем проверки значения сопротивления в шлейфе сигнализации, при этом указанное значение сопротивления определяют на блоке контроле на основании показаний напряжения, полученных аналогово-цифровым преобразователем, и если значение сопротивления в шлейфе сигнализации равняется суммарному сопротивлению первого и второго проверочных резисторов, подключённых параллельно, то охранный извещатель или шлейф сигнализации являются неработоспособными.

В частности, в проверочном режиме управляемого выключателя охранный извещатель является работоспособным, если значение сопротивления в шлейфе сигнализации не равняется суммарному сопротивлению первого и второго проверочных резисторов, подключённых параллельно.

В качестве изобретения заявлена система проверки работоспособности охранного извещателя и шлейфа сигнализации. Заявленная система состоит из приемно-контрольного прибора, который соединен с контактами питания и контактами реле охранного извещателя при помощи шлейфа сигнализации. Указанный шлейф сигнализации снабжен первым проверочным резистором, который соединен последовательно с контактами реле охранного извещателя, и вторым проверочным резистором, который соединен параллельно с первым проверочным резистором и контактами реле охранного извещателя. Причем при работоспособности охранного извещателя и шлейфа сигнализации контакты его реле являются замкнутыми при наличии напряжения на его контактах питания и контакты его реле являются разомкнутыми при отсутствии напряжения на его контактах питания. При этом приёмно-контрольный прибор включает в себя электрически связанные блок питания, блок контроля на основе микроконтроллера и блок измерения на основе аналогово-цифрового преобразователя, позволяющего измерять напряжение на участках электрической цепи, связывающих приемно-контрольный прибор и охранный извещатель, при этом блок контроля выполнен с возможностью определения сопротивления в шлейфе сигнализации на основании показаний напряжения, полученных аналогово-цифровым преобразователем.

Согласно изобретению:

- приемно-контрольный прибор снабжен управляемым выключателем, через который соединен блок питания приемно-контрольного прибора и плюсовой контакт охранного извещателя, причем управляемый выключатель связан с блоком контроля с возможностью изменения состояния при получении соответствующего сигнала от указанного блока контроля, а также имеет нормальный режим работы и проверочный режим работы, при этом в нормальном режиме работы напряжение подается и на контакты питания, и на контакты реле охранного извещателя, а при проверочном режиме работы напряжение подается только на контакты реле охранного извещателя;

- блок контроля приемно-контрольного прибора выполнен с возможностью переключения управляемого выключателя в проверочной режим работы и проверки работоспособности охранного извещателя и шлейфа сигнализации в указанном проверочном режиме путем проверки значения сопротивления в шлейфе сигнализации и получения вывода о неработоспособности охранного извещателя и/или шлейфа сигнализации при равенстве значения сопротивления в шлейфе сигнализации суммарному сопротивлению первого и второго проверочных резисторов, подключённых параллельно.

Краткое описание чертежей

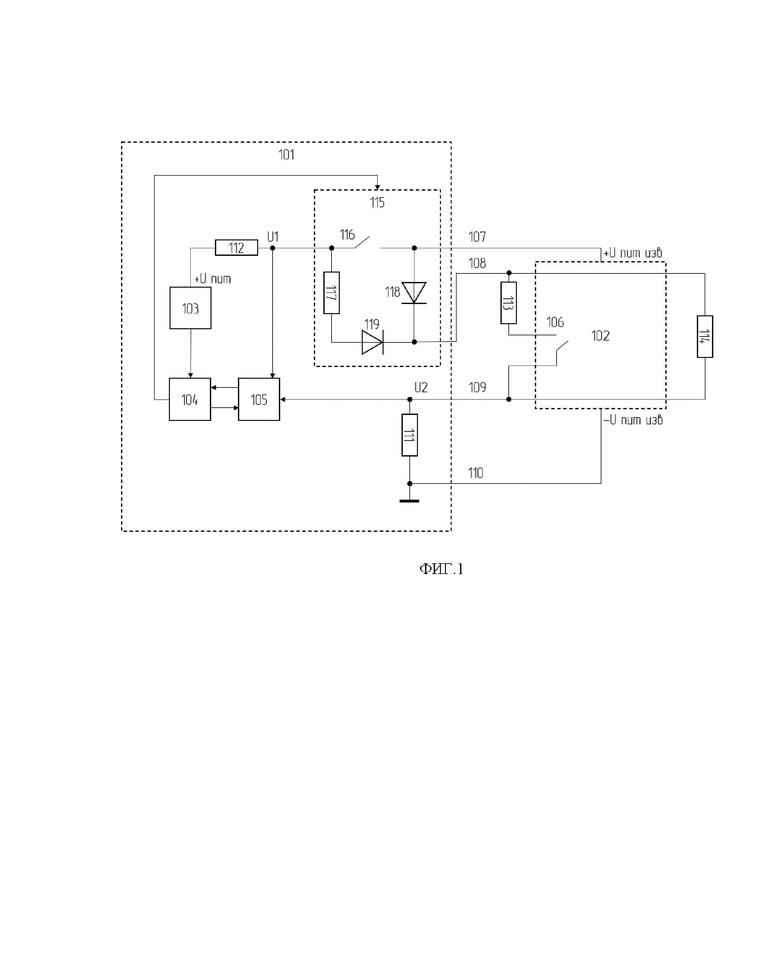

ФИГ.1 иллюстрирует систему проверки работоспособности охранного извещателя и шлейфа сигнализации;

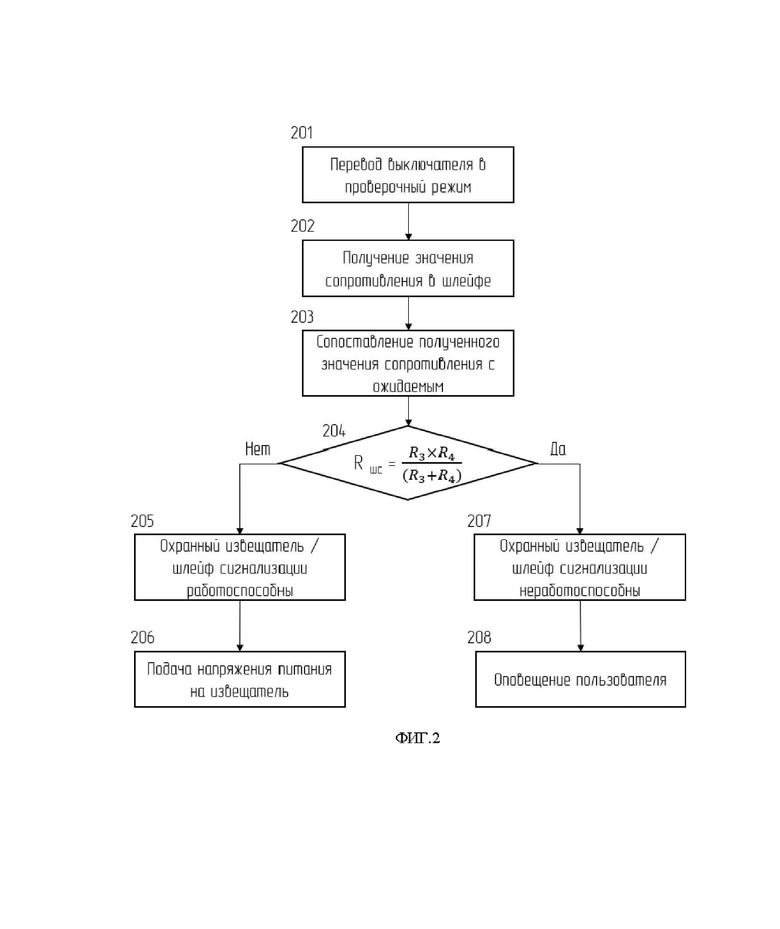

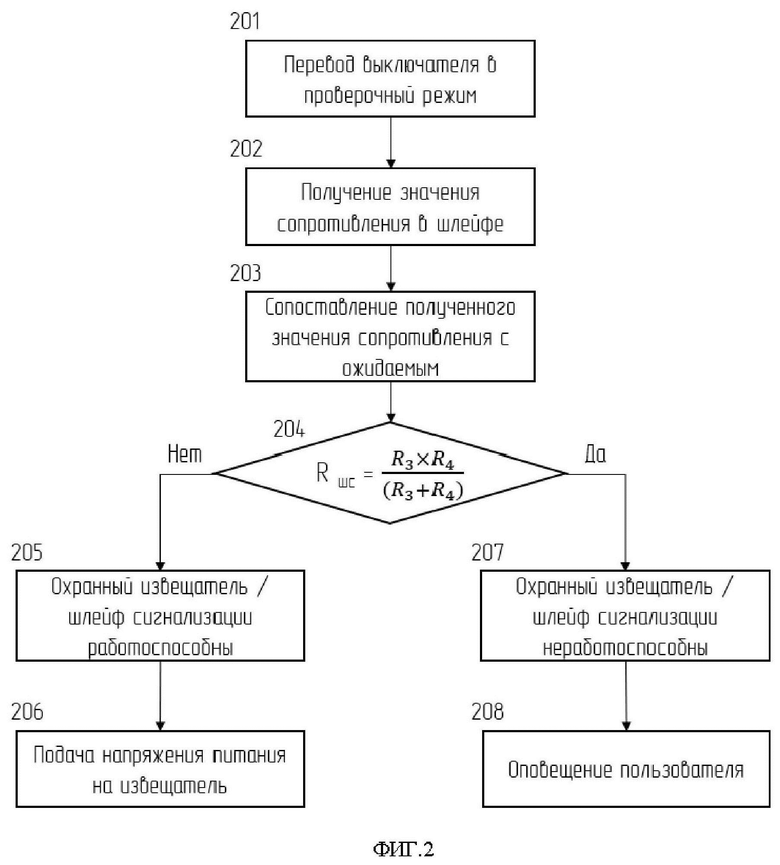

ФИГ.2 иллюстрирует способ проверки работоспособности охранного извещателя и шлейфа сигнализации.

Описание вариантов осуществления изобретения

В соответствии с ФИГ.1 заявленная система проверки работоспособности охранного извещателя и шлейфа сигнализации может быть реализована в рамках системы тревожной сигнализации, включающей в себя приемно-контрольный прибор 101 и охранный извещатель 102. Приемно-контрольный прибор 101 включает в себя электрически связанные блок питания 103, блок контроля 104 и блок измерения 105.

В частности, блок контроля 104 выполнен на основе микроконтроллера, состоящего из процессора, постоянного запоминающего устройства (ПЗУ) и оперативного запоминающего устройства (ОЗУ). Устройство ПЗУ предназначено для сохранения программных инструкций обработки входных и выходных сигналов. Устройство ОЗУ предназначено для кратковременной загрузки программных инструкций в ходе их выполнения на процессоре. Микроконтроллер может быть снабжен коммутационным портом, позволяющим подключать его к внешнему вычислительному устройству, например, по шине USB. При подключении микроконтроллера к внешнему вычислительному устройству пользователь получает возможность управлять содержимым памяти микроконтроллера и конфигурировать по своему усмотрению сохраненные на нем программные инструкции.

В частности, блок измерения 105 основан на аналогово-цифровом преобразователе, связанном с блоком контроля 104. Аналогово-цифровой преобразователь позволяет измерять напряжение на участках электрической цепи, связывающих приемно-контрольный прибор 101 и охранный извещатель 102. При этом иные электрические характеристики указанной электрической цепи (сопротивление в узлах, сила тока) могут быть вычислены по закону Ома на основании показаний напряжения, полученных аналогово-цифровым преобразователем. Алгоритмы вычисления указанных характеристик в виде уравнений могут быть представлены в виде программных инструкций, сохраненных в устройстве памяти блока контроля 104.

Охранный извещатель 102 выполнен на схеме, состоящей из исполнительного блока, способного изменять свое состояние при наступлении тревожного события, и реле 106. В частности, указанными состояниями являются:

- дежурный режим, при котором охранный извещатель 102 активен (объект взят под охрану), т.е. напряжение питания на него подано, а контакты реле 106 извещателя 102 замкнуты;

- тревожный режим, при котором напряжение питания на извещатель 102 подано и исполнительный блок охранного извещателя 102 срабатывает; и

- выключенный режим, при котором охранный извещатель неактивен (объект не взят под охрану), т.е. напряжение питания на него не подано, а контакты реле 106 извещателя 102 разомкнуты.

В частности, исполнительный блок охранного извещателя может быть представлен датчиком движения. Извещатели этого типа реагируют на движение в зоне контроля. Это инфракрасные датчики, состоящие из источника излучения и приемника, которые разносятся в отдельных модулях или компонуются в одном корпусе. Во втором случае на приемник попадает отраженный луч. Принцип работы датчиков движения предусматривает срабатывание, когда инфракрасный луч пересекает какой-либо объект.

В частности, исполнительный блок охранного извещателя может быть представлен датчиком разбития. Эти приборы контролируют целостность окон, витрин, стеклянных дверей, прилавков. Они срабатывают при разбитии стекла. Такие извещатели могут иметь разный принцип действия. В том числе широко применяют вибрационные и акустические датчики. Помимо разбития стекол эти приборы реагируют на разрушение строительных конструкций, например, на попытку сделать пролом в стене.

В дежурном режиме контакты реле 106 охранного извещателя 102 являются замкнутыми. При срабатывании охранного извещателя 102 контакты реле 106 размыкаются. Также контакты реле 106 размыкаются при пропадании напряжения на контактах питания охранного извещателя 102 при условии, что охранный извещатель является работоспособным. Напряжение с контактов питания охранного извещателя 102 может быть снято в тот момент, когда объект не взят под охрану, т.е. охранный извещатель неактивен.

Приемно-контрольный прибор 101 и охранный извещатель 102 соединены при помощи шлейфа сигнализации. Шлейф сигнализации соединяет выход блока питания 103 через управляемый выключатель 115 с плюсовым контактом питания охранного извещателя 102 по линии связи 107, и первый контакт реле 106 через первый проверочный резистор 113 по линии 108, контакт блока измерения 105 со вторым контактом реле 106 по линии связи 109, минусовой контакт питания охранного извещателя 102 и заземление по линии связи 110. В частности, шлейф сигнализации является четырехжильным проводом, каждая жила которого соответствует одной из линий связи 107, 108, 109 и 110.

Линия связи 109 включает в себя резистор 111 с номиналом R1, подключенный в электрической цепи последовательно с реле 106. Линия связи 107 включает в себя резистор 112 с номиналом R2, подключенный в электрической цепи последовательно с источником питания 103. Линия связи 109 включает в себя первый проверочный резистор 113 с номиналом R3, подключенный в электрической цепи последовательно с контактами реле 106. Также параллельно первому проверочному резистору 113 и контактам реле 106 подключен второй проверочный резистор 114 с номиналом R4.

Приемно-контрольный прибор 101 дополнительно снабжен управляемым выключателем 115. Управляемый выключатель 115 состоит из ключа 116, резистора 117, развязывающего диода 118 номиналом VD1 и развязывающего диода 119 номиналом VD2. Ключ 116 установлен на линии связи 107 между резистором 112 и плюсовым контактом питания охранного извещателя 102. Резистор 117 и диод 119 установлены на линии связи 108 параллельно ключу 116. Управляемый выключатель связан с блоком контроля 104 с возможностью изменения состояния (включения или выключения ключа 116) при получении соответствующего сигнала от блока контроля 104.

Развязывающие диоды 118 и 119 позволяют подавать питание одновременно на извещатель 102 и шлейф сигнализации, когда ключ 116 замкнут, и только на шлейф сигнализации, когда ключ 116 разомкнут.

В частности, ключ 116 может быть представлен электромагнитным ключом, выполненным с возможностью управления. Например, указанный электромагнитный ключ может быть выполнен на основе электромагнитного реле, шагового искателя, контактора или магнитного пускателя.

В частности, ключ 116 может быть представлен электронным ключом, выполненным с возможностью управления. Например, указанный электронный ключ может быть выполнен на основе тиристора, симистора или транзистора.

Ключ 116 имеет два положения: включен и выключен. Включенное положение ключа 116, в котором электрический ток протекает по линии связи 107 и через развязывающий диод 118 по линии связи 108, соответствует нормальному режиму работы управляемого выключателя 115. Выключенное положение ключа, в котором электрической ток через резистор 117 и развязывающий диод 119 протекает по линии связи 108, но не протекает по линии связи 107, соответствует проверочному режиму работы управляемого выключателя 115. Соответственно, в проверочном режиме работы на контактах питания охранного извещателя 102 напряжение отсутствует.

В нормальном и проверочном режимах работы сопротивление в шлейфе сигнализации принимает различающиеся значения.

В нормальном режиме работы управляемого выключателя, при котором напряжение присутствует на контактах питания охранного извещателя, контакты реле 106 являются замкнутыми. При замкнутых контактах реле 106 проверочные резисторы 113 и 114 соединены параллельно, соответственно, сопротивление на шлейфе сигнализации определяется по закону Ома как суммарное сопротивление этих резисторов. При разомкнутых контактах реле 106 сопротивление в шлейфе сигнализации равняется сопротивлению второго проверочного резистора 113.

Охранный извещатель 102 и/или шлейф сигнализации являются работоспособными в следующих случаях:

а) наличие напряжения на контактах питания охранного извещателя 102 (нормальный режим работы управляемого выключателя 115), сопротивление в шлейфе сигнализации равняется суммарному сопротивлению первого и второго проверочных резисторов 113 и 114, включенных параллельно, что обусловлено тем, что контакты реле 106 замкнуты;

б) отсутствие напряжения на контактах питания охранного извещателя 102 (проверочный режим работы управляемого выключателя 115), сопротивление в шлейфе сигнализации равняется сопротивлению второго проверочного резистора 114, что обусловлено тем, что контакты реле 106 разомкнуты.

Охранный извещатель 102 является неработоспособным при соблюдении следующих условий:

1) на его контакты питания не подается напряжение (проверочный режим работы управляемого выключателя 115);

2) сопротивление в шлейфе сигнализации равняется суммарному сопротивлению первого и второго проверочных резисторов 113 и 114, включенных параллельно, что обусловлено тем, что контакты реле 106 замкнуты.

Условия неисправности охранного извещателя 102 вытекают из того, что в проверочном режиме работы управляемого выключателя 115 контакты реле 106 должны быть разомкнуты из-за отсутствия напряжения на контактах питания охранного извещателя 102.

Шлейф сигнализации является неработоспособным, если контакты реле 106 извещателя 102 замкнуты. При этом возможен случай, при котором неработоспособны и охранный извещатель 102, и шлейф сигнализации: контакты реле 106 извещателя 102 замкнуты при отсутствии напряжения на контактах питания, линии связи 108 и 109 в шлейфе сигнализации также замкнуты.

Проверка работоспособности охранного извещателя и шлейфа сигнализации осуществляется приемно-контрольным прибором 101 на его блоке контроля 104. Для того, чтобы приемно-контрольный прибор сигнализировал о неработоспособности охранного извещателя 102 или шлейфа сигнализации, фактически измеренное блоком измерения 105 сопротивление в шлейфе сигнализации должно быть равным суммарному сопротивлению первого и второго проверочных резисторов 113 и 114. В частности, значение суммарного сопротивления указанных резисторов может быть сохранено в устройстве памяти блока контроля 104. Функция сопоставления измеренного и сохраненного значения сопротивления может быть сохранена в виде программной инструкции в устройстве постоянной памяти блока контроля 104.

Способ проверки работоспособности охранного извещателя и шлейфа сигнализации заключается в следующем.

На шаге 201 переводят управляемый выключатель 115 в проверочный режим, при котором напряжение не поступает на контакты питания охранного извещателя 102. В проверочном режиме управляемого выключателя напряжение по-прежнему поступает на контакты реле 106 охранного извещателя 102.

После перевода управляемого выключателя 115 в проверочный режим проверяют работоспособность охранного извещателя 102 и шлейфа сигнализации.

Проверка работоспособности охранного извещателя 102 включает в себя шаг 202, на котором получают значение сопротивления в шлейфе сигнализации.

В работоспособном состоянии охранного извещателя контакты его реле 106 должны быть разомкнутыми при отсутствии напряжения на его контактах питания. В работоспособном состоянии шлейфа сигнализации линии связи 108 и 109 не должны быть замкнуты. В таком случае сопротивление в шлейфе сигнализации определяется как сопротивление первого проверочного резистора 113 с номиналом R4.

В неработоспособном состоянии охранного извещателя контакты его реле 106 должны быть замкнуты при отсутствии напряжения на его контактах питания.

При этом охранный извещатель может находиться в работоспособном состоянии, а шлейф сигнализации - в неработоспособном. Например, это может быть обусловлено тем, что линии связи 108 и 109 принудительно соединены, например, перемычкой или проводом в месте между резистором 113 и контактами реле 106.

Значение сопротивления в шлейфе сигнализации рассчитывается на блоке контроля 104 приемно-контрольного прибора 101 по результатам измерения напряжения на блоке измерения 105. При известном значении силы тока значение сопротивления рассчитывается по закону Ома.

Если контакты реле 106 замкнуты или если линии связи 108 и 109 в шлейфе сигнализации принудительно соединены, то значение сопротивления в шлейфе сигнализации равняется суммарному сопротивлению резисторов 113 и 114:

.

Если контакты реле 106 разомкнуты, а линии связи 108 и 109 в шлейфе сигнализации не соединены принудительно, то значение сопротивления в шлейфе сигнализации будет тождественно сопротивлению резистора 114:

.

Далее проверка работоспособности охранного извещателя 102 включает в себя шаг 203, на котором проводят сопоставление полученного на блоке контроля 104 значения R_шс с ожидаемым значением сопротивления, которое определяется как суммарное сопротивление первого и второго проверочного резисторов 113 и 114, подключенных параллельно.

Далее проводят проверку 204, в соответствии с которой, если значение сопротивления R_шс в шлейфе сигнализации не равняется суммарному сопротивлению проверочных резисторов 113 и 114, включенных параллельно, то на шаге 205 делают вывод о том, что охранный извещатель и шлейф сигнализации являются работоспособными.

В частности, если установлено, что полученное значение R_шс не равняется суммарному сопротивлению резисторов 113 и 114, включенных параллельно, то дополнительную проверку на предмет того, равняется ли полученное значение R_шс значению R₄, не проводят. Хотя это и следует из структуры электрической цепи. Отметим, что для принятия решения о работоспособности охранного извещателя 102 и шлейфа сигнализации достаточно сопоставления R_шс с одним ожидаемым значением, т.е. значением суммарного сопротивления резисторов 113 и 114, подключенных параллельно.

Удостоверившись, что охранный извещатель 102 и шлейф сигнализации работоспособны, переходят к шагу 206, на котором подают напряжение U_пит на контакты питания охранного извещателя 102 и контакты его реле 106. Питание охранного извещателя 102 от источника питания 103 приемно-контрольного прибора 101 осуществляется по шлейфу сигнализации. Одновременно с этим шлейф сигнализации соединяет контакты реле 106 охранного извещателя 102 и блок измерения 105 приемно-контрольного прибора 101. Подачу напряжения питания на охранный извещатель 102 осуществляют путем перевода управляемого выключателя 115 в нормальный режим.

Однако если полученное значение сопротивления R_шс в шлейфе сигнализации равняется суммарному сопротивлению резисторов 113 и 114, подключенных параллельно, то на шаге 207 делают вывод о том, что охранный извещатель или шлейф сигнализации не являются работоспособными.

В частности, на шаге 208 осуществляют оповещение пользователя о неработоспособном состоянии охранного извещателя 102 или шлейфа сигнализации. Оповещение пользователя может быть осуществлено посредством световой индикации, звукового сигнала или отправки сообщения в пункт охраны по различным каналам передачи данных.

Настоящее изобретение иллюстрируется следующим примером его использования.

Перед постановкой объекта на охрану пользователь при помощи командного пульта системы тревожной сигнализации формирует команду на проверку работоспособности охранного извещателя и шлейфа сигнализации. При получении указанной команды блок контроля 104 приемно-контрольного прибора 101 посылает сигнал переключения на управляемый выключатель 115. Ключ 116 управляемого выключателя 115 размыкается, в результате пропадает напряжение на контактах питания охранного извещателя 102. Блок контроля 104 определяет значение сопротивления в шлейфе сигнализации и сопоставляет его с ожидаемыми значениями сопротивления. Полученное значение сопротивления тождественно суммарному значению первого и второго проверочных резисторов 113 и 114. Блок контроля 104 делает вывод о неработоспособности охранного извещателя 102 или шлейфа сигнализации и формируют соответствующую индикацию. Далее пользователь осматривает шлейф сигнализации и находит перемычку, соединяющую жилы шлейфа, соответствующие линиям связи 108 и 109. Из этого можно сделать вывод, что пока объект не был взят под охрану (охранный извещатель 102 был неактивен), злоумышленник совершил подготовку к обходу системы тревожной сигнализации, соединив жилы шлейфа перемычкой. Таким образом, если бы дефект не был обнаружен, то злоумышленник мог бы проникнуть в охраняемое помещение после взятия его под охрану и остаться незамеченным, так как блок контроля 104 приемно-контрольного прибора 101 не смог бы распознать срабатывание охранного извещателя 102 и сформировать сигнал тревоги.

Таким образом, показано, что осуществление настоящего изобретения позволяет решить технические проблемы:

- определение неработоспособности охранного извещателя или шлейфа сигнализации;

- выявление факта технического обхода системы тревожной сигнализации.

При этом обеспечение технической возможности выявления указанных проблем позволяет своевременно распознать факт неработоспособности шлейфа сигнализации и охранного извещателя и принять соответствующие меры по устранению неисправности перед взятием объекта под охрану. В отсутствие устранения неисправностей система тревожной сигнализации лишается возможности выполнять свою функциональность, т.е. формировать сигнал тревоги при срабатывании охранного извещателя. Таким образом, осуществление настоящего изобретения позволяет повысить надежность системы охранной сигнализации за счет технической возможности выявления неисправностей перед взятием объекта под охрану.

Группа изобретений относится к техническим средствам охранной сигнализации, а именно к способу и системе проверки работоспособности охранного извещателя и шлейфа сигнализации. Технический результат заключается в повышении надежности охранной сигнализации. Способ проверки работоспособности охранного извещателя и шлейфа сигнализации осуществлен в отношении охранной системы, в которой контакты питания и контакты реле охранного извещателя соединены с приемно-контрольным прибором при помощи шлейфа сигнализации. Указанный шлейф сигнализации снабжен первым контрольным резистором, который соединен последовательно с контактами реле охранного извещателя, и вторым контрольным резистором, который соединен параллельно с первым контрольным резистором и контактами реле охранного извещателя. При этом способ проверки состоит в том, что подают напряжение на контакты питания охранного извещателя, причем если охранный извещатель работоспособен, то контакты его реле являются замкнутыми при наличии напряжения на его контактах питания и контакты его реле являются разомкнутыми при отсутствии напряжения на его контактах питания. Согласно изобретению, способ включает в себя следующие шаги: переводят управляемый выключатель, имеющийся в приемно-контрольном приборе, в проверочный режим, при котором напряжение не поступает на контакты питания охранного извещателя; после чего проверяют работоспособность охранного извещателя и шлейфа сигнализации на приемно-контрольном приборе путем проверки значения сопротивления в шлейфе сигнализации, при этом если значение сопротивления в шлейфе сигнализации равняется суммарному сопротивлению первого и второго проверочных резисторов, то охранный извещатель или шлейф сигнализации являются неработоспособными. 2 н. и 1 з.п. ф-лы, 2 ил.

1. Способ проверки работоспособности охранного извещателя и шлейфа сигнализации, в котором контакты питания и контакты реле охранного извещателя соединены при помощи шлейфа сигнализации с приемно-контрольным прибором, включающим электрически связанные блок питания, блок контроля на основе микроконтроллера и блок измерения на основе аналогово-цифрового преобразователя, позволяющего измерять напряжение на участках электрической цепи, связывающих приемно-контрольный прибор и охранный извещатель, причем указанный шлейф сигнализации снабжен первым проверочным резистором, который соединен последовательно с контактами реле охранного извещателя, и вторым проверочным резистором, который соединен параллельно с первым проверочным резистором и контактами реле охранного извещателя, при этом в способе подают напряжение на контакты питания охранного извещателя, причем если охранный извещатель работоспособен, то контакты его реле являются замкнутыми при наличии напряжения на его контактах питания, и контакты его реле являются разомкнутыми при отсутствии напряжения на его контактах питания, отличающийся тем, что

- переводят управляемый выключатель, имеющийся в приёмно-контрольном приборе и через который соединены блок питания приемно-контрольного прибора и плюсовой контакт питания охранного извещателя, в проверочный режим посредством блока контроля, при этом в указанном режиме напряжение не поступает на контакты питания охранного извещателя; после чего

- проверяют работоспособность охранного извещателя и шлейфа сигнализации на блоке контроля приемно-контрольного прибора путем проверки значения сопротивления в шлейфе сигнализации, при этом указанное значение сопротивления определяют на блоке контроле на основании показаний напряжения, полученных аналогово-цифровым преобразователем, и если значение сопротивления в шлейфе сигнализации равняется суммарному сопротивлению первого и второго проверочных резисторов, подключённых параллельно, то охранный извещатель или шлейф сигнализации являются неработоспособными.

2. Способ по п. 1, отличающийся тем, что в проверочном режиме управляемого выключателя охранный извещатель является работоспособным, если значение сопротивления в шлейфе сигнализации не равняется суммарному сопротивлению первого и второго проверочных резисторов, подключённых параллельно.

3. Система проверки работоспособности охранного извещателя и шлейфа сигнализации, состоящая из приемно-контрольного прибора, который соединен с контактами питания и контактами реле охранного извещателя при помощи шлейфа сигнализации, снабженного первым проверочным резистором, который соединен последовательно с контактами реле охранного извещателя, и вторым проверочным резистором, который соединен параллельно с первым проверочным резистором и контактами реле охранного извещателя, причем при работоспособности охранного извещателя и шлейфа сигнализации контакты его реле являются замкнутыми при наличии напряжения на его контактах питания, и контакты его реле являются разомкнутыми при отсутствии напряжения на его контактах питания, при этом приёмно-контрольный прибор включает в себя электрически связанные блок питания, блок контроля на основе микроконтроллера и блок измерения на основе аналогово-цифрового преобразователя, позволяющего измерять напряжение на участках электрической цепи, связывающих приемно-контрольный прибор и охранный извещатель, при этом блок контроля выполнен с возможностью определения сопротивления в шлейфе сигнализации на основании показаний напряжения, полученных аналогово-цифровым преобразователем, отличающаяся тем, что

- приемно-контрольный прибор снабжен управляемым выключателем, через который соединен блок питания приемно-контрольного прибора и плюсовой контакт охранного извещателя, причем управляемый выключатель связан с блоком контроля с возможностью изменения состояния при получении соответствующего сигнала от указанного блока контроля, а также имеет нормальный режим работы и проверочный режим работы, при этом в нормальном режиме работы напряжение подается и на контакты питания, и на контакты реле охранного извещателя, а при проверочном режиме работы напряжение подается только на контакты реле охранного извещателя;

- блок контроля приемно-контрольного прибора выполнен с возможностью переключения управляемого выключателя в проверочной режим работы и проверки работоспособности охранного извещателя и шлейфа сигнализации в указанном проверочном режиме путем проверки значения сопротивления в шлейфе сигнализации и получения вывода о неработоспособности охранного извещателя и/или шлейфа сигнализации при равенстве значения сопротивления в шлейфе сигнализации суммарному сопротивлению первого и второго проверочных резисторов, подключённых параллельно.
