Способ отпугивания рыб от водозабора Российский патент 2025 года по МПК E02B8/08

Область техники

Изобретение относится к гидротехнике и может быть использовано для предупреждения попадания рыб в водозаборы ГЭС и иные крупные водозаборы.

Уровень техники

Известен способ защиты рыб (RU 2788533, приоритет от 02.02.2022 МПК Е02В 8/08), характеризующийся тем, что предотвращают самостоятельный заход в водозабор рыб, формируя защитное поле источником электромагнитной природы малой напряженности с экранирующим устройством, состоящим из заземленных электродов, при этом по внешнему контуру безопасного участка водозаборной зоны, устанавливают объемное проточное рыбообитаемое убежище.

Известен способ защиты рыб на водоприемниках (RU 2288993, приоритет от 06.06.2005 МПК Е02В 8/08), состоящий в подаче водяных струй из зоны действия водоприемника в безопасный участок водоема, причем восходящие струи подают вдоль водозаборного фронта спутно течениям воды в водоприемник и в расположенной над ним водоворотной зоне, формируя в последней транзитное рыбоотводящее течение.

Известен способ защиты молоди и промысловых рыб от попадания в технические и целевые водозаборы (RU 2095980, приоритет от 26.01.1996 МПК А01К 79/00, А01К 79/02, Е02В 8/08), осуществляемый путем создания в водной среде с помощью токопроводящих электродов защитного электрического поля, которое создают путем подачи в водную среду одиночного электрического импульса, при этом синхронно с ним в зону действия электродов подают световой или ориентирующий звуковой сигнал.

Известен способ защиты молоди рыбы от попадания в водозаборное сооружение и рыбозащитное устройство, его осуществляющее, (RU 2326209, от 14.08.2006 МПК Е02В 8/08), заключающийся в том, что расход воды, забираемый из водоема, пропускают через вертикальную шахту, ограниченную по периметру от водоема водонепроницаемой стенкой, при этом в нижней части шахты подают сжатый воздух, формируют факел воздушно-пузырьковой завесы по всей площади поперечного сечения шахты и создают мусорорыбоотводное течение, направление которого диаметрально противоположно направлению течения забираемого расхода воды, который затем транспортируют через донное отверстие в водозаборный канал, причем расход воды, забираемый из водоема, пропускают через несколько последовательно расположенных вертикальных шахт, в каждой из которых он фильтруется через дополнительный рыбозадерживающий экран в виде синтетических водорослей, расположенных ярусами по глубине шахты и выше горизонта подачи сжатого воздуха, затем очищенный от молоди рыбы расход воды транспортируют от донного отверстия предыдущей шахты к входному отверстию последующей шахты, причем при этом осуществляют дополнительный отвод молоди рыбы из шахт, примыкающих к водозаборному каналу.

Известен способ отпугивания рыб созданием на пути их движения в водозабор мощного акустического поля с помощью подводных излучателей (Ю.А. Кузнецов и др. Гидроакустические технологии дистанционного управления поведением рыб в рыбоводстве // Владивосток: Научные труды ДальрыбВТУЗа №20, 2008, с. 110, рис. 3).

Общим недостатком данных способов является необходимость постоянной энергоемкой эксплуатации источников отпугивающего воздействия на жизнеспособных рыб.

Известен способ охраны гидроэнергетического объекта (Постановление Правительства Российской Федерации от 05.05.2012 г. №458дсп Об утверждении Правил по обеспечению безопасности и антитеррористической защищенности объектов топливно-энергетического комплекса - п.п. 285, 286 и 288), который оборудуют защитным устройством гидротехнических сооружений - боносетевым заграждением с размерами ячеек не более 0,25 × 0,25 м, по условной линии, проходящей по всей ширине акватории верхнего бьефа на расстоянии 180-200 м от плотины и всей ширине акватории вверх по течению с оборудованными воротами для санкционированного пропуска специальных плавсредств охраны. Кроме того, охранную зону акватории водохранилища могут оснащать гидроакустическими или иными техническими средствами, в том числе системой обнаружения подводных и надводных объектов в охранной зоне акватории. Причем боносетевое заграждение должно обеспечивать задержание надводных плавсредств (лодок, катеров), притопленных плотов с грузами, самодвижущихся подводных средств на глубине до 10 метров от поверхности воды.

Однако реализация данного способа не позволяет предотвратить попадание в водозабор рыб.

Наиболее близким к предлагаемому техническому решению является способ защиты водозабора от биопомех (RU 2812114, приоритет от 14.09.2023 МПК Е02В 8/08, Е02В 9/04), заключающийся в том, что в водозаборной зоне создают эшелонированную систему биологической защиты водозабора, которую выполняют в виде последовательно расположенной по течению совокупности рукотворных биотопов, а именно биотопа-барьера, который устраивают из гряд-репеллеров и размещают в водоеме на входе в водоприемную акваторию, а также биотопа-утилизатора, который устраивают из совокупности гряд-диффузеров, гряд-концентраторов и гряд-аттракторов и размещают в водоприемной акватории, при этом гряды-репеллеры, гряды-диффузеры, гряды-концентраторы и гряды-аттракторы формируют из упорядоченно расставленных рифовых модулей, с помощью которых обеспечивают целенаправленное повышение неоднородности подводного ландшафта, привлекательной для оседлого обитания гидробионтов, с помощью которых предотвращают поступление биопомех в водозабор, причем гряды-репеллеры биотопа-барьера заселяют, преимущественно, зоофагами, с помощью которых отпугивают от водозабора жизнеспособный нектон, а гряды-диффузеры, гряды-концентраторы и гряды-аттракторы биотопа-утилизатора заселяют, преимущественно, гидробионтами-резидентами, а именно фитофагами, планктофагами, некрофагами и детритофагами, с помощью которых поступающий в биотоп-утилизатор планктон и нежизнеспособные биопомехи перерабатывают до состояния, не представляющего опасности для водопотребителя.

Недостатком данного технического решения является то, что пищевая активность зоофагов, в том числе ихтиофагов, вследствие их насыщения нектоном, в том числе рыбами, может снижаться, что влечет за собой снижение их отпугивающей способности.

Раскрытие сущности изобретения

Технический результат заключается в повышении эффективности предотвращения попадания жизнеспособных особей рыб в водозабор.

Технический результат достигается тем, что применяют способ отпугивания рыб от водозабора, в котором на участке водоема, где скорость течения в водозабор не превышает критических значений для стайных ихтиофагов, в качестве элемента рыбозащитного сооружения используют существующую защитную систему водозабора, предназначенную для иных целей, чем отпугивание рыб от водозабора, и создают репеллентное защитное устройство, которое упорядоченно оснащают рукотворными элементами повышения неоднородности подводного ландшафта, привлекательными для оседлого обитания стайных ихтиофагов, и применяют их в качестве охотничьих стоянок и засад стайных ихтиофагов, причем используя упорядоченное размещение рукотворных элементов повышения неоднородности подводного ландшафта, стайных ихтиофагов по всему водозаборному фронту объединяют в крупную организованную охотничью группировку, с помощью которой формируют синергетическую совокупность природных репеллентных сигналов, сопровождающих коллективную охоту стайных ихтиофагов, тем самым на пути рыб, подходящих к водозабору, создают природный источник биологической опасности, с помощью которого жизнеспособных особей рыб отпугивают от водозабора, а нежизнеспособных - утилизируют, причем отпугивающую способность стайных ихтиофагов отслеживают и при ее снижении для повышения пищевой активности стайных ихтиофагов и возобновления отпугивающего жизнеспособных особей рыб воздействия подают стимулирующий сигнал, аналогичный естественному сигналу, сопровождающему коллективную охоту стайных ихтиофагов, но по интенсивности его превышающий.

В качестве сигнала, стимулирующего пищевую активность стайных ихтиофагов, используют акустический сигнал.

Для создания репеллентного защитного устройства путем упорядоченного размещения элементов повышения неоднородности подводного ландшафта используют существующее боносетевое заграждение водозабора, которое оснащают, по крайней мере, одной секцией сетного полотна, причем при многосекционной конструкции секции сетного полотна выполняют разновысокими и размещают по глубине водной толщи ярусами со смещением относительно ярусов секций сетного полотна смежных модулей боносетевого заграждения, при этом нижнюю подбору вышерасположенной секции сетного полотна используют в качестве верхней подборы нижерасположенной секции сетного полотна.

В качестве элементов, повышающих неоднородность подводного ландшафта, применяют твердые имитаторы донного субстрата, которые используют в качестве подбор секций сетного полотна боносетевого заграждения, выполняют их не менее чем из одной балки-крыши Г-образного профиля и размещают на гибких связях сетного полотна посредством монтажных отверстий, которые устраивают в ребре балки-крыши Г-образного профиля.

В качестве элементов, повышающих неоднородность подводного ландшафта, применяют гибкие имитаторы водной растительности, которые размещают непосредственно на сетном полотне секций боносетевого заграждения.

На периферии водозаборного течения, где скорость последнего еще не превышает критических значений для подходящих к водозабору жизнеспособных особей рыб, из модулей боносетевого заграждения, секции сетного полотна которого оснащают элементами, повышающими неоднородность подводного ландшафта в виде ориентиров и убежищ, привлекательных для обитания защищаемых жизнеспособных особей рыб, формируют обширную совокупность локальных оазисов, совокупность которых используют в качестве безопасного места оседлого обитания жизнеспособных особей рыб, ушедших от водозабора.

С помощью рыбоходной тропы, которую выполняют из протяженной совокупности модулей боносетевого заграждения, секции сетного полотна которого оснащают элементами, повышающими неоднородность подводного ландшафта в виде ориентиров и убежищ, привлекательных для уходящих от водозабора рыб, репеллентное защитное устройство соединяют с безопасным местом оседлого обитания рыб, причем привлекательность элементов рыбоходной тропы повышают в направлении безопасного места оседлого обитания жизнеспособных особей рыб, уходящих от водозабора.

Для стимулирования продвижения по рыбоходной тропе в безопасное место оседлого обитания жизнеспособных особей рыб, уходящих от репеллентного защитного устройства, подают привлекающий трофический сигнал, стимулирующий их пищевую активность.

Краткое описание чертежей

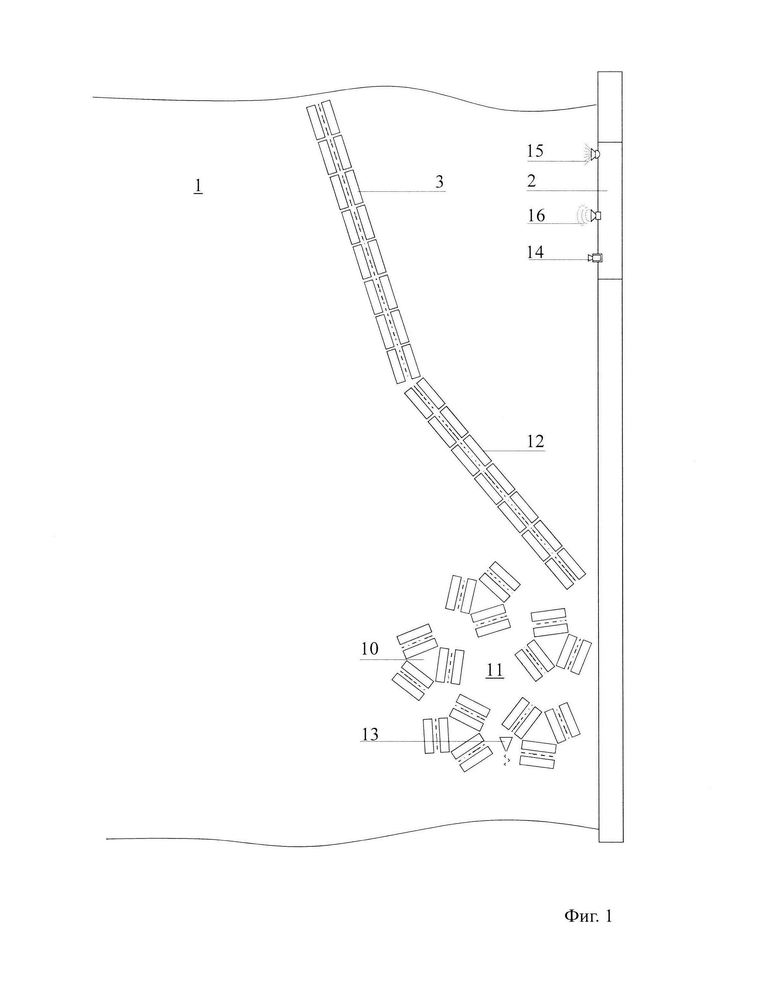

На фиг. 1 показана схема участка водоема, упорядоченно оснащенного элементами повышения неоднородности подводного ландшафта.

На фиг. 1 приняты следующие обозначения:

1 - водоем;

2 - водозабор;

3 - репеллентное защитное устройство;

10 - локальный оазис;

11 - безопасное место оседлого обитания жизнеспособных особей рыб;

12 - рыбоходная тропа;

13 - источник привлекающего сигнала;

14 - система наблюдения;

15 - система освещения;

16 - источник сигнала, стимулирующего усиление пищевой активности стайных ихтиофагов, аналогичного естественному сигналу, сопровождающему коллективную охоту ихтиофагов, но по интенсивности его превосходящего.

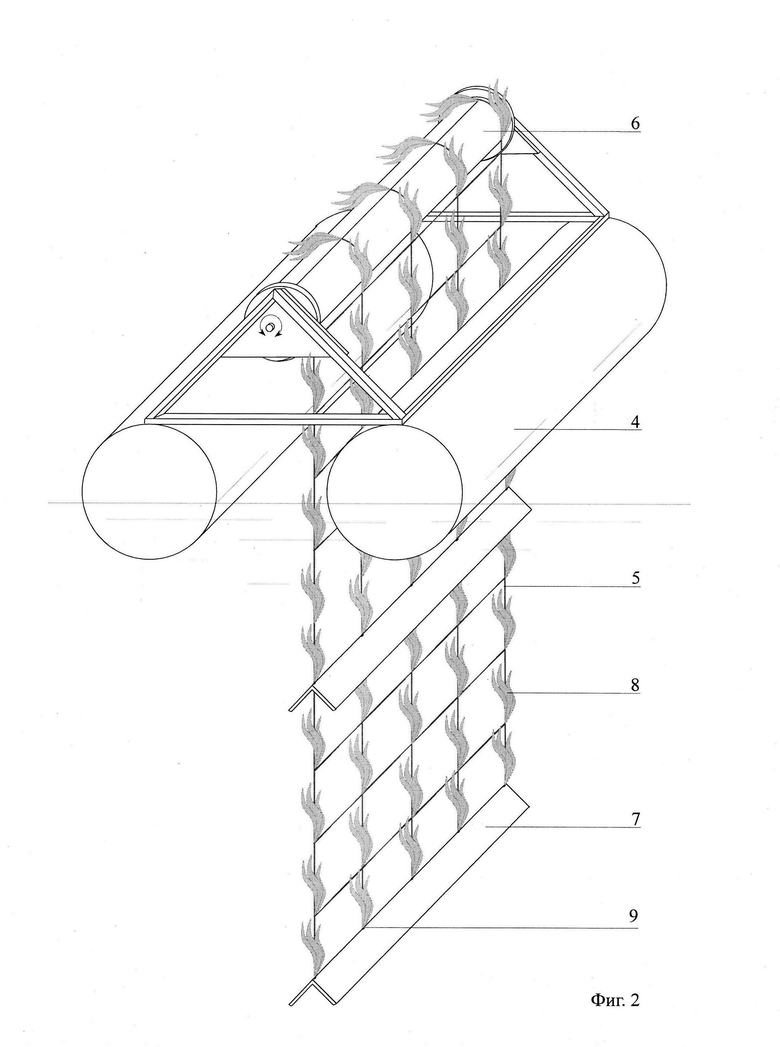

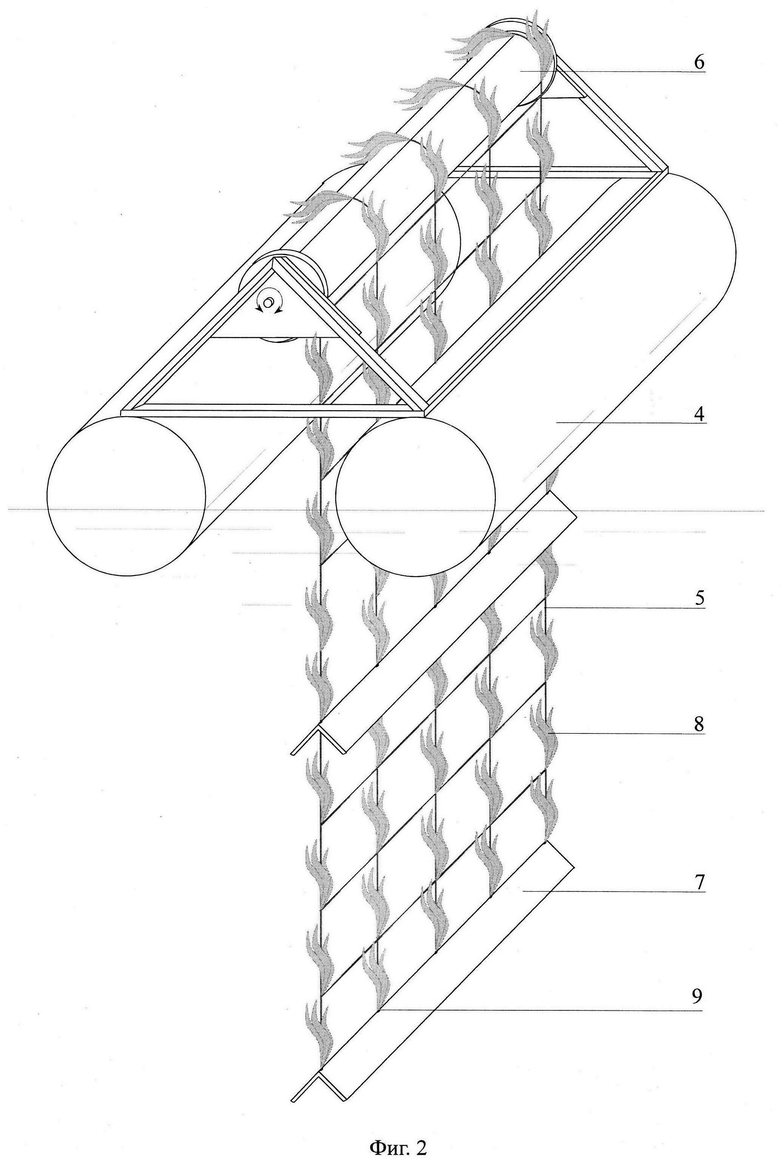

На фиг. 2 показан фрагмент репеллентного защитного устройства.

На фиг. 2 приняты следующие обозначения:

4 - модуль боносетевого заграждения водозабора;

5 - секция сетного полотна;

6 - сетный барабан;

7 - твердый имитатор донного субстрата - балка-крыша Г-образного профиля;

8 - гибкий имитатор водной растительности;

9 - монтажное отверстие.

Осуществление изобретения

Для предотвращения попадания жизнеспособных особей рыб из водоема 1 (фиг. 1) в водозабор 2 (фиг. 1) на участке, где скорости водозаборного течения не превышают критических для стайных ихтиофагов значений, размещают репеллентное защитное устройство 3 (фиг. 1 и фиг. 2). В качестве каркаса для создания репеллентного защитного устройства 3 (фиг. 1 и фиг. 2) используют боносетевое заграждение 4 (фиг. 2) водозабора 2 (фиг. 1) или другое защитное устройство, предназначенное для иных целей, чем отпугивание жизнеспособных особей рыб от водозабора 2 (фиг. 1). Репеллентное защитное устройство 3 (фиг. 1 и фиг. 2) формируют из протяженной цепи плавающих по поверхности водоема 1 (фиг. 1) модулей боносетевого заграждения 4 (фиг. 2), оборудованных вертикальной совокупностью разновысоких секций, например, крупноячеистого сетного полотна 5 (фиг. 2), состоящего, по крайней мере не менее, из одной секции 5 (фиг. 2). Причем сетное полотно 5 (фиг. 2) могут закреплять как непосредственно к модулю 4 (фиг. 2), так и к размещенному на нем сетному барабану 6 (фиг. 2). При этом путем вращения сетного барабана 6 (фиг. 2) обеспечивают возможность регулирования погружения сетного полотна 5 (фиг. 2) в воду.

Сетное полотно 5 (фиг. 2) используют в качестве каркаса для оснащения элементами повышения неоднородности подводного ландшафта, привлекательными для оседлого обитания стайных ихтиофагов. Так, например, в качестве нижней подборы секции сетного полотна 5 (фиг. 2) используют твердые имитаторы донного субстрата 7 (фиг. 2), с помощью которых сетное полотно 5 (фиг. 2) разделяют на разновысокие секции. Разновысокие секции сетного полотна 5 (фиг. 2) размещают по глубине водной толщи ярусами со смещением нижних подбор, то есть твердых имитаторов донного субстрата 7 (фиг. 2), относительно расположенных с боков нижних подбор 7 (фиг. 2) секций сетного полотна 5 (фиг. 2), которыми оборудованы смежные модули 4 (фиг. 2). Причем нижнюю подбору с твердым имитатором донного субстрата 7 (фиг. 2) вышерасположенной секции сетного полотна 5 (фиг. 2) используют в качестве верхней подборы нижерасположенной секции сетного полотна 5 (фиг. 2).

В качестве твердого имитатора донного субстрата 7 (фиг. 2) подборы секции сетного полотна 5 (фиг. 2) модуля боносетевого заграждения 4 (фиг. 2) используют балку-крышу Г-образного профиля и размещают ее на гибких связях сетного полотна секций 5 (фиг. 2) посредством монтажных отверстий 9 (фиг. 2), которые устраивают в ребре балки-крыши Г-образного профиля 7 (фиг. 2) с шагом равным размеру ячеек сетного полотна 5 (фиг. 2) секции боносетевого заграждения. Причем балку-крышу Г-образного профиля 7 (фиг. 2) в секции сетного полотна 5 (фиг. 2) размещают вверх ребром с образованием под ней укромного убежища из твердого имитатора донного субстрата 7 (фиг. 2).

Непосредственно сетное полотно секций 5 (фиг. 2) оснащают гибкими имитаторами водной растительности 8 (фиг. 2), соразмерными с обитающими перед водозабором 2 (фиг. 1) стайными ихтиофагами. Тем самым обеспечивают наиболее равномерное проточное заполнение водной толщи разнообразием элементов 7 (фиг. 2) и 8 (фиг. 2) повышения неоднородности подводного ландшафта, которые в репеллентном защитном устройстве 3 (фиг. 1) оседлые стайные ихтиофаги используют в качестве охотничьих стоянок и засад.

На периферийных участках, удаленных от очагов водозаборного течения со скоростями, превышающими критические значения для обитающих в водоеме жизнеспособных особей рыб из модулей боносетевого заграждения 4 (фиг. 2), которые также оснащают секциями, например, крупноячеистого сетного полотна 5 (фиг. 2), формируют совокупность локальных оазисов 10 (фиг. 1) и объединяют их в обширное безопасное место оседлого обитания 11 (фиг. 1) жизнеспособных особей рыб, ушедших от репеллентного защитного устройства 3 (фиг. 1) водозабора 2 (фиг. 1). При этом для создания комфортных условий для их продолжительного обитания в безопасном месте оседлого обитания 11 (фиг. 1) на секции 5 (фиг. 2) размещают гибкие имитаторы водной растительности 8 (фиг. 2), соразмерные с защищаемыми жизнеспособными особями рыб и с их молодью, и используют в качестве ориентиров и убежищ для защищенных жизнеспособных особей рыб и их молоди, оседло обитающих в безопасном месте 11 (фиг. 1).

Репеллентное защитное устройство 3 (фиг. 1) соединяют с безопасным местом оседлого обитания 11 (фиг. 1) с помощью протяженной рыбоходной тропы 12 (фиг. 1), по которой обеспечивают целенаправленное перемещение жизнеспособных особей рыб, уходящих от водозабора 2 (фиг. 1). Для этого секции 5 (фиг. 2) оснащают гибкими имитаторами водной растительности 8 (фиг. 2), соразмерными с уходящими от водозабора 2 (фиг. 1) жизнеспособными особями, в том числе их молодью. Это позволяет гибкие имитаторы водной растительности 8 (фиг. 2) использовать в качестве ориентиров и убежищ, привлекательность которых для уходящих от водозабора 2 (фиг. 1) жизнеспособных особей рыб, то есть разнообразность, неоднородность и укромность, повышают в направлении безопасного места оседлого обитания 11 (фиг. 1). Тем самым стимулируют их целенаправленное продвижение в безопасное место 11 (фиг. 1) для дальнейшего оседлого обитания.

В безопасном месте оседлого обитания 11 (фиг. 1) могут размещать также источник сигнала 13 (фиг. 1), привлекающего в него жизнеспособных особей рыб, в том числе их молодь.

Непосредственно в водозаборной зоне размещают системы наблюдения 14 (фиг. 1) и освещения 15 (фиг. 1), с помощью которых отслеживают и поддерживают пищевую активность стайных ихтиофагов как в светлое, так и в темное время суток. Кроме того, в водозаборной зоне размещают также источник сигнала 16 (фиг. 1), стимулирующего пищевую активность стайных ихтиофагов, аналогичного естественному сигналу, сопровождающему их коллективную охоту, но по интенсивности его превосходящего.

Использование в репеллентном защитном устройстве 3 (фиг. 1) подбор секций сетного полотна 5 (фиг. 2) в качестве твердых имитаторов донного субстрата 7 (фиг. 2), которые выполняют из горизонтальных балок-крыш Г-образного профиля, позволяет вынести в водную толщу и равномерно распределить в ней многоярусную совокупность локальных участков с твердыми имитаторами донного субстрата 7 (фиг. 2). В результате на однородном участке водоема 1 (фиг. 1) перед водозабором 2 (фиг. 1) создают многоярусную совокупность развитых в водную толщу локальных твердых имитаторов донного субстрата 7 (фиг. 2), которые оседлые стайные ихтиофаги используют в качестве крупных охотничьих стоянок и засад. При этом локальные твердые имитаторы донного субстрата 7 (фиг. 2), дополняют размещенными на сетном полотне секций 5 (фиг. 2) имитаторами водной растительности 8 (фиг. 2). Равномерное распределение по всей водной толще наиболее интенсивного транзита биостока в водозабор 1 (фиг. 1) локальных твердых имитаторов донного субстрата 7 (фиг. 2) и имитаторов водной растительности 8 (фиг. 2) в качестве ориентиров и охотничьих засад существенно повышает не только неоднородность подводного ландшафта, привлекательной для стайных ихтиофагов, но и эффективность заселения и контроля ими всей толщи водного течения в водозабор 2 (фиг. 1) и охоты в ней. Поскольку репеллентное защитное устройство 3 (фиг. 1) размещают по всей ширине водозаборного фронта, то и заселивших его стайных ихтиофагов, также размещают по всей ширине водозаборного фронта. Тем самым обеспечивают отпугивающее влияние стайных ихтиофагов на миграции рыб через весь створ репеллентного защитного устройства 3 (фиг. 1) и предотвращают их попадание в водозабор 2 (фиг. 1).

В качестве основного корма стайные ихтиофаги выбирают, преимущественно, больных и ослабленных, то есть уже нежизнеспособных и поэтому легкодоступных особей рыб, пассивно скатывающихся в водозаборном течении. Так стайные ихтиофаги не только предотвращают попадание в водозабор 2 (фиг. 1) нежизнеспособных рыб, но и переводят их малоценную биомассу в свою более ценную и интенсивно нагуливаются на доступном корме.

Жизнеспособных особей рыб, которые заблаговременно почувствовали опасность, стайные ихтиофаги отпугивают и также предотвращают их попадание в водозабор 2 (фиг. 1). При этом для создания устойчивого отпугивающего жизнеспособных особей рыб эффекта используют естественный синергетический комплекс репеллентных сигналов различной природы, сопровождающих коллективную охоту стайных ихтиофагов, об опасности встречи с которыми рыбы и их молодь знакомы на инстинктивном уровне. Так, жизнеспособные рыбы, подходящие к репеллентному защитному устройству 3 (фиг. 1), заселенному стайными ихтиофагами, видят, слышат и ощущают запах (кайромоны) и биоэлектрические поля охотящихся стайных ихтиофагов, а также крики опасности, вибрации и запах (торибоны) пойманных ими жертв. Тем самым на жизнеспособных рыб оказывают отпугивающее воздействие, в результате которого они воздерживаются от дальнейшего продвижения к водозабору 2 (фиг. 1), объединяются в оборонительное скопление и организованно уходят и от биологического (стайные ихтиофаги) и, одновременно, от техногенного (водозабор 2 (фиг. 1)) источников опасности на более комфортные, удаленные от водозабора 2 (фиг. 1) участки водоема 1 (фиг. 1), в том числе в безопасное место оседлого обитания 11 (фиг. 1).

Однако отпугивающая способность стайных ихтиофагов может изменяться во времени. Поскольку она зависит от пищевой активности стайных ихтиофагов, то при их насыщении и снижении интереса к охоте, отпугивающая способность также снижается. Поэтому пищевую активность и связанную с ней отпугивающую способность стайных ихтиофагов отслеживают с помощью системы наблюдения 14 (фиг. 1) и при снижении отпугивающего рыб воздействия проводят мероприятия по восстановлению пищевой активности. Для этого с помощью источника 16 (фиг. 1) подают сигнал, стимулирующий пищевую активность стайных ихтиофагов, аналогичный естественному сигналу, сопровождающему их коллективную охоту, но по интенсивности его превосходящий.

Тем самым на стайных ихтиофагов целенаправленно оказывают возбуждающее воздействие, стимулирующее усиление пищевой активности и, как результат, обострение конкуренции стайных ихтиофагов за корм. Таким образом, стайных ихтиофагов стимулируют к продолжению охоты. Отпугивающая способность стайных ихтиофагов, обитающих в репеллентном защитном устройстве 3 (фиг. 1) вновь возрастает. Одновременно, с помощью того же сигнала 16 (фиг. 1), воздействуют также и на жизнеспособных особей рыб, подходящих к водозабору 2 (фиг. 1), информируя их о приближающейся опасности и вынуждая самостоятельно заблаговременно покинуть водозаборную зону.

Для обеспечения в темное время суток ориентации в пространстве как охотящихся стайных ихтиофагов, так и уходящих от них в безопасное место 11 (фиг. 1) жизнеспособных особей рыб водозаборную зону освещают с помощью системы освещения 15 (фиг. 1). Тем самым также стимулируют стайных ихтиофагов к продолжению охоты в условиях, имитирующих светлое время суток.

В качестве сигнала, стимулирующего пищевую активность стайных ихтиофагов, могут использовать сигналы различной природы, например, звуки их охоты, запахи или вибрации пойманной ими жертвы. При этом акустический сигнал представляется более предпочтительным, поскольку он наиболее доступен для записи и воспроизведения и может оперативно с повышенной интенсивностью (громкостью) транслироваться на значительные расстояния.

При оборудовании безопасного места оседлого обитания 11 (фиг. 1) также используют многоярусную совокупность вынесенных в водную толщу твердых имитаторов донного субстрата - балок-крыш Г-образного профиля 7 (фиг. 2), размешенных на сетном полотне секций 5 (фиг. 2), которыми оснащают модули боносетевого заграждения 4 (фиг. 2) репеллентного защитного устройства 3 (фиг. 1). Поскольку балки-крыши Г-образного профиля представляют собой обтекаемые водным и биологическим стоками наклонные поверхности твердого донного субстрата 7 (фиг. 2), то есть границу раздела твердой и жидкой сред, то они, одновременно, являются местом, наиболее плотно заселенным кормовыми организмами перифитона и бентоса. Поэтому рядом с твердыми имитаторами донного субстрата - балками-крышами Г-образного профиля 7 (фиг. 2) оседло обитают рыбы, питающиеся кормовыми организмами, как оседлыми, так и дрейфующими через сетное полотно секции 5 (фиг. 2) и накапливающимися в различных гидравлических тенях, образующихся за этими балками-крышами Г-образного профиля 7 (фиг. 2). При этом в различных условиях, складывающихся на водоеме 1 (фиг. 1), жизнеспособные особи рыб для обитания и нагула могут использовать разные участки балок-крыш Г-образного профиля 7 (фиг. 2). Так, например, нагул жизнеспособных особей рыб обеспечивают над заселенной оседлыми и дрейфующими кормовыми организмами верхней поверхностью твердого имитатора донного субстрата - балки-крыши Г-образного профиля 7 (фиг. 2). В случае же возникновения опасности, например, при появлении ихтиофага или повышении скорости водозаборного течения, обеспечивают уход жизнеспособных особей рыб в укромное убежище под той же балкой-крышей Г-образного профиля 7 (фиг. 2).

Целенаправленное перемещение испуганных жизнеспособных особей рыб в безопасное место их оседлого обитания 11 (фиг. 2) обеспечивают по рыбоходной тропе 12 (фиг. 1), секцию 5 (фиг. 2) которой также оснащают совокупностью твердых имитаторов донного субстрата 7 (фиг. 2) и гибких имитаторов водной растительности 8 (фиг. 2), привлекательность которых для жизнеспособных особей рыб, уходящих от репеллентного защитного устройства 3 (фиг. 1) и водозабора 2 (фиг. 1), повышают в направлении безопасного места их оседлого обитания 11 (фиг. 1). Тем самым стимулируют целенаправленность перемещения жизнеспособных особей рыб и их молоди во все более укромные и поэтому более надежные и привлекательные оседлые места безопасного обитания рыб 11 (фиг. 1), удаленные от водозабора 2 (фиг. 1).

Интенсивность и целенаправленность перемещения жизнеспособных особей рыб и их молоди в безопасное место оседлого обитания 11 (фиг. 1) могут повышать также с помощью источника, подающего привлекающий, например, трофический сигнал 13 (фиг. 1), стимулирующий их пищевую активность. Целесообразность использования именно трофического сигнала 13 (фиг. 1), например, корма или его запаха, привлекающего жизнеспособных особей рыб в безопасное место оседлого обитания 11 (фиг. 1), объясняется тем, что это позволяет одновременно обеспечить как повышение трофической привлекательности последнего, так и избежать возможной конкуренции с сигналом 16 (фиг. 1), который могут подавать одновременно с привлекающим сигналом 13 (фиг. 1).

Оборудуя безопасное место оседлого обитания 11 (фиг. 1) надежными ориентирами и убежищами из соразмерных с отводимыми в него жизнеспособными особями рыб гибких имитаторов водной растительности 8 (фиг. 2), в совокупности с твердыми имитаторами донного субстрата - балками-крышами Г-образного профиля 7 (фиг. 2), обеспечивают рыбам возможность как безопасно нагуливаться, так и укрываться в них от стайных ихтиофагов и течений.

Выполнение в рыбоходной тропе 12 (фиг. 1) элементов повышения неоднородности подводного ландшафта в виде твердых имитаторов донного субстрата 7 (фиг. 2) и гибких имитаторов водной растительности 8 (фиг. 2) более привлекательными от водозабора 2 (фиг. 1) в сторону безопасного места оседлого обитания 11 (фиг. 1) позволяет организовать целенаправленное перемещение жизнеспособных особей рыб, уходящих от источников опасности 2 (фиг. 1) и 3 (фиг. 1) и гарантированно достичь безопасного места оседлого обитания 11 (фиг. 1).

Использование плавучих модулей боносетевого заграждения 4 (фиг. 2) позволяет создавать также плавучие пелагические безопасные места оседлого обитания 11 (фиг. 1). Секции сетного полотна 5 (фиг. 2) оборудуют имитаторами донного субстрата 7 (фиг. 2) и водной растительности 8 (фиг. 2), размещение которых в наиболее обитаемом слое водной толщи обеспечивают независимо от колебания уровня воды в водоеме 1 (фиг. 1). При необходимости регулирования глубины размещения твердых имитаторов донного субстрата 7 (фиг. 2) и гибких имитаторов водной растительности 8 (фиг. 2) с помощью сетного барабана 6 (фиг. 2) маневрируют длиной сетного полотна верхней секции 5 (фиг. 2). Тем самым наиболее проблемный в данный момент слой водной толщи оперативно оснащают совокупностью протяженных твердых имитаторов донного субстрата - балок-крыш Г-образного профиля 7 (фиг. 2), над которыми размещены имитаторы водной растительности 8 (фиг. 2), а под ними - надежное убежище, образованное теми же балками-крышами 7 (фиг. 2). Для повышения привлекательности и приемной емкости отдельные модули боносетевого заграждения 4 (фиг. 2) с секциями 5 (фиг. 2), оборудованным имитаторами донного субстрата 7 (фиг. 2) и водной растительности 8 (фиг. 2) объединяют в оазисы 10 (фиг. 2), из которых, в свою очередь формируют обширные пелагические массивы-биотопы безопасного места оседлого обитания 11 (фиг. 1).

Выполнение отдельных оазисов 10 (фиг. 1) или сформированных из них протяженных или обширных массивов-биотопов - безопасных мест оседлого обитания 11 (фиг. 1) не только плавучими, но и мобильными позволяет размещать их в водозаборной зоне, обеспечивать привлечение и накопление в них жизнеспособных особей рыб и их молоди, которых затем в мобильном оазисе 10 (фиг. 1) оперативно выводят из водозаборной зоны или иных проблемных участков водоема 1 (фиг. 1) в стационарное безопасное место оседлого обитания 11 (фиг. 1).

Тем самым обеспечивают управление характером безопасных обитания и перемещения жизнеспособных рыб в водоеме 1 (фиг. 1), предотвращают их попадание в водозабор 2 (фиг. 1).

Изобретение относится к гидротехнике и может быть использовано для предотвращения попадания рыб в водозаборы ГЭС и иные крупные водозаборы. Способ заключается в том, что создают защитное устройство (3), которое упорядоченно оснащают рукотворными элементами (7, 8) повышения неоднородности подводного ландшафта, привлекательными для оседлого обитания стайных ихтиофагов, и применяют их в качестве охотничьих стоянок и засад стайных ихтиофагов, при этом используя упорядоченное размещение рукотворных элементов (7, 8) повышения неоднородности подводного ландшафта, стайных ихтиофагов объединяют по всему водозаборному фронту, формируют синергетическую совокупность природных сигналов, сопровождающих коллективную охоту стайных ихтиофагов, тем самым на пути рыб, подходящих к водозабору, создают природный источник биологической опасности, с помощью которого жизнеспособных особей отпугивают от водозабора, а нежизнеспособных – утилизируют. Отпугивающую способность стайных ихтиофагов отслеживают и при ее снижении для повышения пищевой активности стайных ихтиофагов и возобновления отпугивающего жизнеспособных особей рыб воздействия подают стимулирующий сигнал, аналогичный естественному сигналу, сопровождающему коллективную охоту стайных ихтиофагов, но по интенсивности его превышающий. Технический результат заключается в повышении эффективности предотвращения попадания жизнеспособных особей рыб в водозабор. 7 з.п. ф-лы, 2 ил.

1. Способ отпугивания рыб от водозабора, в котором на участке водоема, где скорость течения в водозабор не превышает критических значений, в качестве каркаса используют существующую защитную систему водозабора, отличающийся тем, что создают защитное устройство, которое упорядоченно оснащают рукотворными элементами повышения неоднородности подводного ландшафта, привлекательными для оседлого обитания стайных ихтиофагов, и применяют их в качестве охотничьих стоянок и засад стайных ихтиофагов, при этом используя упорядоченное размещение рукотворных элементов повышения неоднородности подводного ландшафта, стайных ихтиофагов объединяют по всему водозаборному фронту, формируют синергетическую совокупность природных сигналов, сопровождающих коллективную охоту стайных ихтиофагов, тем самым на пути рыб, подходящих к водозабору, создают природный источник биологической опасности, с помощью которого жизнеспособных особей рыб отпугивают от водозабора, а нежизнеспособных – утилизируют, причем отпугивающую способность стайных ихтиофагов отслеживают и при ее снижении для повышения пищевой активности стайных ихтиофагов и возобновления отпугивающего жизнеспособных особей рыб воздействия подают стимулирующий сигнал, аналогичный естественному сигналу, сопровождающему коллективную охоту стайных ихтиофагов, но по интенсивности его превышающий.

2. Способ отпугивания рыб от водозабора по п. 1, отличающийся тем, что в качестве сигнала, стимулирующего пищевую активность стайных ихтиофагов, используют акустический сигнал.

3. Способ отпугивания рыб от водозабора по п. 1, отличающийся тем, что для создания защитного устройства путем упорядоченного размещения элементов повышения неоднородности подводного ландшафта используют существующее боносетевое заграждение водозабора, которое оснащают, по крайней мере, одной секцией сетного полотна, причем при многосекционной конструкции секции сетного полотна выполняют разновысокими и размещают по глубине водной толщи ярусами со смещением относительно ярусов секций сетного полотна смежных модулей боносетевого заграждения, при этом нижнюю подбору вышерасположенной секции сетного полотна используют в качестве верхней подборы нижерасположенной секции сетного полотна.

4. Способ отпугивания рыб от водозабора по п. 1 или 3, отличающийся тем, что в качестве элементов, повышающих неоднородность подводного ландшафта, применяют твердые имитаторы донного субстрата, которые используют в качестве подбор секций сетного полотна боносетевого заграждения, выполняют их не менее чем из одной балки-крыши Г-образного профиля и размещают на гибких связях сетного полотна секций посредством монтажных отверстий, которые устраивают в ребре балки-крыши Г-образного профиля.

5. Способ отпугивания рыб от водозабора по п. 1 или 3, отличающийся тем, что в качестве элементов, повышающих неоднородность подводного ландшафта, применяют гибкие имитаторы водной растительности, которые размещают непосредственно на сетном полотне секций боносетевого заграждения.

6. Способ отпугивания рыб от водозабора по п. 1 или 3, отличающийся тем, что на периферии водозаборного течения, где скорость последнего еще не превышает критических значений для подходящих к водозабору жизнеспособных особей рыб, из модулей боносетевого заграждения, секции сетного полотна которого оснащают элементами, повышающими неоднородность подводного ландшафта в виде ориентиров и убежищ, привлекательных для обитания жизнеспособных особей защищаемых рыб, формируют обширную совокупность локальных оазисов, совокупность которых используют в качестве безопасного места оседлого обитания жизнеспособных особей рыб, ушедших от водозабора.

7. Способ отпугивания рыб от водозабора по п. 1 или 3, отличающийся тем, что с помощью рыбоходной тропы, которую выполняют из протяженной совокупности модулей боносетевого заграждения, секции сетного полотна которого оснащают элементами, повышающими неоднородность подводного ландшафта в виде ориентиров и убежищ, привлекательных для уходящих от водозабора жизнеспособных особей рыб, защитное устройство соединяют с безопасным местом оседлого обитания жизнеспособных особей рыб, причем привлекательность элементов рыбоходной тропы повышают в направлении безопасного места оседлого обитания жизнеспособных особей рыб, уходящих от водозабора.

8. Способ отпугивания рыб от водозабора по п. 1, отличающийся тем, что для стимулирования продвижения по рыбоходной тропе в безопасное место оседлого обитания жизнеспособных особей рыб, уходящих от защитного устройства, подают привлекающий трофический сигнал, стимулирующий их пищевую активность.
