Вспомогательный тренажер для установки на турник Российский патент 2025 года по МПК A63B1/00

Изобретение относится к спортивному инвентарю и может быть использовано как дополнительное приспособление для турника с целью создания дополнительной нагрузки на мышцы тела.

Известны турники, в том числе многофункциональные (например, по патентам: RU 205254, МПК A63B 1/00, опубл. 06.07.2021 г.; RU 79437, МПК A63B 17/04, опубл. 10.01.2009 г.; RU 174900, МПК A63B 17/00, опубл. 09.11.2017 г. и другие). Указанные турники имеют ограниченные функциональные возможности ввиду традиционного захвата руками за горизонтальные перекладины.

Известен тренажер "Нунчаки", содержащий два снаряда с креплениями для турника (https://silarukov.ru/silarukov_nunchaki). Тренажер предназначен для укрепления силы хвата, пальцев, кистей.

Недостаток тренажера - короткая зона хвата, нет жесткой фиксации на определенные расстояния на турнике, цепь может повреждать поверхность турника.

Известен вспомогательный тренажер для установки на турник (патент RU 214605, МПК A63B 1/00, опубл. 07.11.2022 г.), который содержит элемент в виде прямой трубы с выполненными в ней входными и выходными отверстиями для съемных крепежных элементов, посредством которых на трубе последовательно закреплены перпендикулярно ей два идентичных друг другу трубообразных элемента, каждый из которых имеет U-образный загиб на конце, расстояние между стенками которого составляет не менее диаметра прямой трубы, и в каждом из которых в области начала и конца загиба выполнены входные и выходные отверстия для упомянутых крепежных элементов, соразмерные отверстиям упомянутой трубы, причем трубообразные элементы закреплены на прямой трубе загибами таким образом, что последняя проходит между стенками каждого загиба с образованием отверстий между ней и указанными загибами, соразмерных диаметру турника. Трубообразные элементы могут быть покрыты противоскользящим покрытием, а в качестве крепежных элементов использованы болты или винты и гайки. Достигается повышение эффективности тренировки на турнике за счет увеличения напряжения мышц при подтягивании на руках.

Известен вспомогательный тренажер для установки на турник (патент RU 217575, МПК A63B 17/00, опубл. 06.04.2023 г.), который содержит элемент в виде прямой трубы, а также закрепленные на трубе перпендикулярно ей два идентичных друг другу трубообразных элемента, каждый из которых имеет U-образный загиб на конце. Каждый трубообразный элемент закреплен на прямой трубе концом загиба посредством соединителя, содержащего две связанные и расположенные перпендикулярно друг другу полые цилиндрические части для вставки конца прямой трубы и загиба трубообразного элемента, а также расположенный на одной из цилиндрических частей винт, выполненный с возможностью взаимодействия с прямой трубой и трубообразным элементом для их закрепления в соединителе, при этом расстояние между стенками U-образного загиба соответствует диаметру турника, используемого для установки тренажера.

В известных тренажерах недостаточно жесткая фиксация устройства на турнике, что может привести к его сдвигам во время тренировки и снизить эффективность упражнений.

Технической проблемой, решаемой изобретением, является создание компактного, разборного, надежного и удобного в монтаже/демонтаже вспомогательного тренажера для установки на турник, обладающего расширенными функциональными возможностями и обеспечивающего эффективную силовую тренировку.

Технический результат - надежность закрепления тренажера на турнике с исключением сдвига и с возможностью быстрого монтажа/демонтажа устройства.

Проблема решается, а технический результат достигается вспомогательным тренажером для установки на турник, содержащим прямую трубу, на одном из торцов которой выполнена наружная резьба, посредством которой на трубе закреплено кольцо с ответной внутренней резьбой, соединенное посредством С-образной трубы с чашеобразным элементом, расположенным напротив кольца, кроме того, в трубе со стороны упомянутого торца выполнена внутренняя резьба для установки винта с потайной сужающейся головкой, посредством которого на указанном торце закреплен с возможностью свободного вращения вокруг головки винта продолговатый элемент, имеющий поперечное сечение в форме дуги, с толщиной стенки, соразмерной высоте головки винта, причем продолговатый элемент закреплен через сквозное отверстие по центру, которое повторяет форму головки винта, а последняя расположена в отверстии с зазором, при этом продолговатый элемент расположен напротив полуцилиндрической выемки, выполненной насквозь снизу чашеобразного элемента, и обращен к ней вогнутой стороной, а форма продолговатого элемента и форма выемки чашеобразного элемента выполнены с обеспечением плотного прилегания к турнику.

В частных случаях:

- кольцо, С-образная труба и чашеобразный элемент выполнены цельным элементом;

- длина продолговатого элемента не превышает длину полуцилиндрической выемки чашеобразного элемента и не превышает диаметр турника;

- радиусы дуги поперечного сечения продолговатого элемента и полуцилиндрической выемки чашеобразного элемента равны друг другу и радиусу окружности турника.

Технический результат достигается следующим. Устройство содержит элементы, позволяющие плотно обхватить турник и прижать устройство к турнику без возможности сдвига в процессе тренировки. Так, продолговатый элемент и полуцилиндрическая выемка чашеобразного элемента соразмерны друг другу и турнику, имеют соответствующую турнику форму, при установке плотно прилегают к турнику и жестко фиксируются путем вращения трубы с расположенным на ней продолговатым элементом вверх (по внутренней резьбе кольца к полуцилиндрической выемке). При этом продолговатый элемент закреплен на трубе с возможностью свободного вращения вокруг головки винта, вкрученного в трубу, что необходимо для обеспечения плотного прилегания к турнику с последующей фиксацией (при вращении трубы с жестко зафиксированным на ней продолговатым элементом было бы затруднительно прижать его к турнику в необходимом положении). Надежность фиксации с исключением сдвига на турнике способствует более эффективным тренировкам. Снять устройство можно достаточно быстро, вращением трубы вниз (выкручивая из кольца и увеличивая расстояние между полуцилиндрической выемкой чашеобразного элемента и продолговатым элементом). Размеры элементов конструкции подобраны автором экспериментально, исходя из соображений более надежной фиксации на турнике и удобства монтажа/демонтажа.

Сущность поясняют фигуры, где изображено заявляемое устройство:

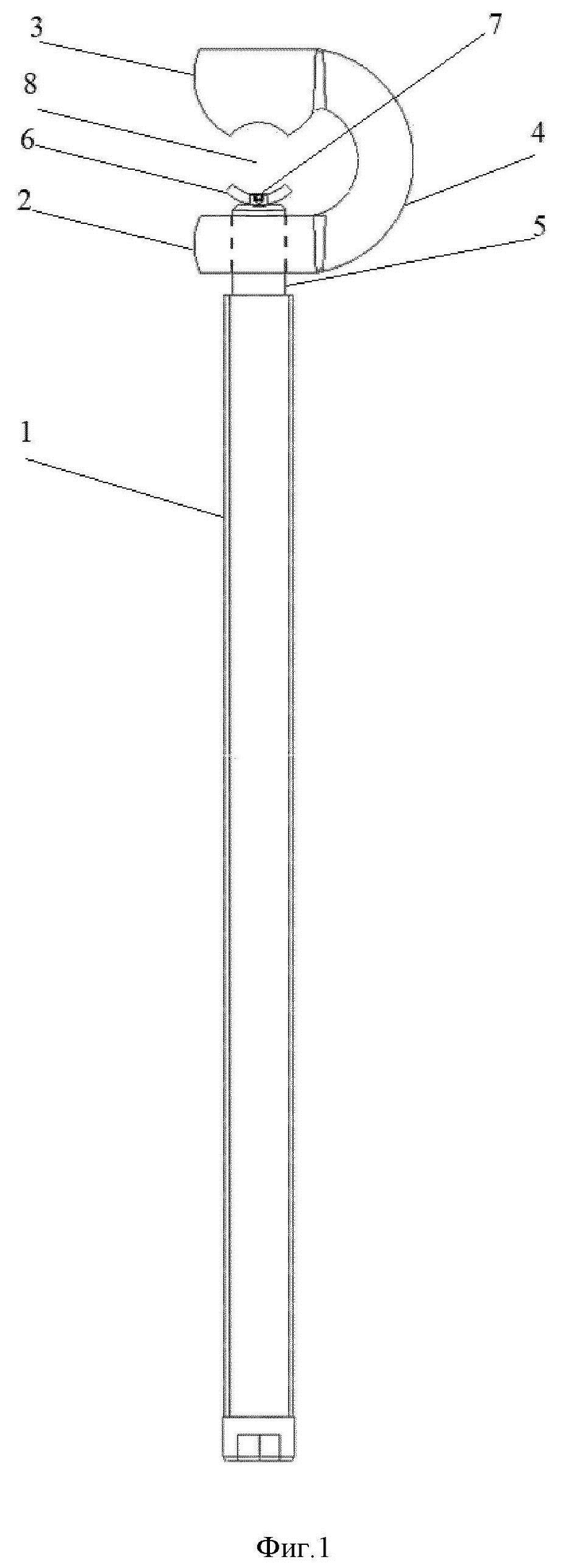

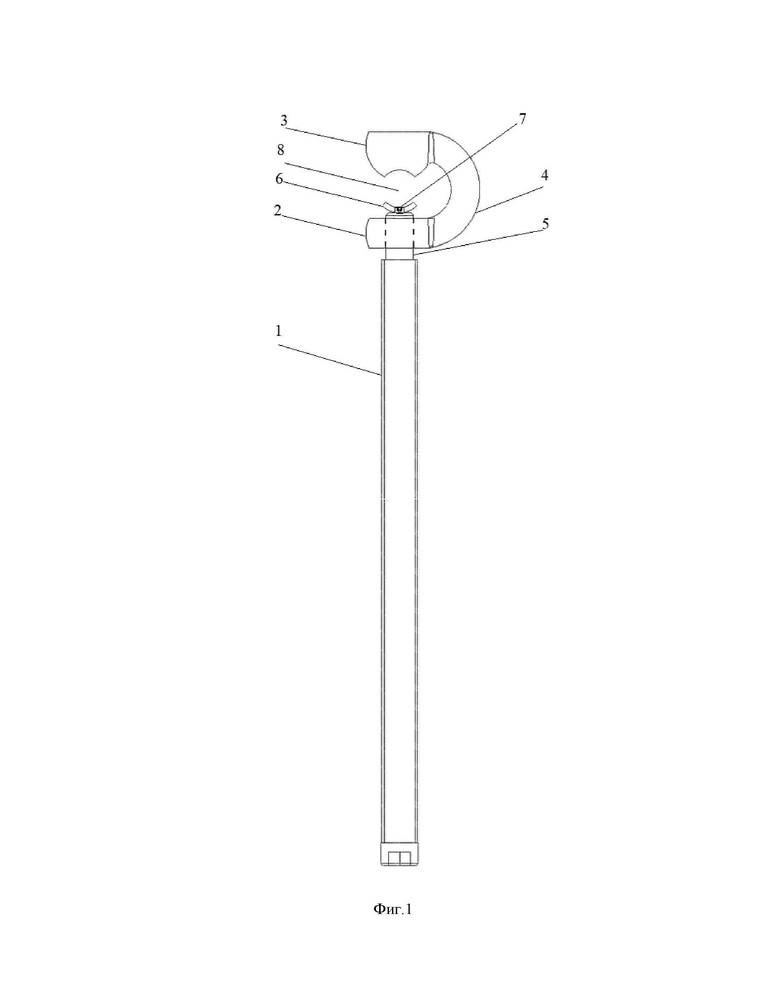

На фиг. 1 - общий вид тренажера;

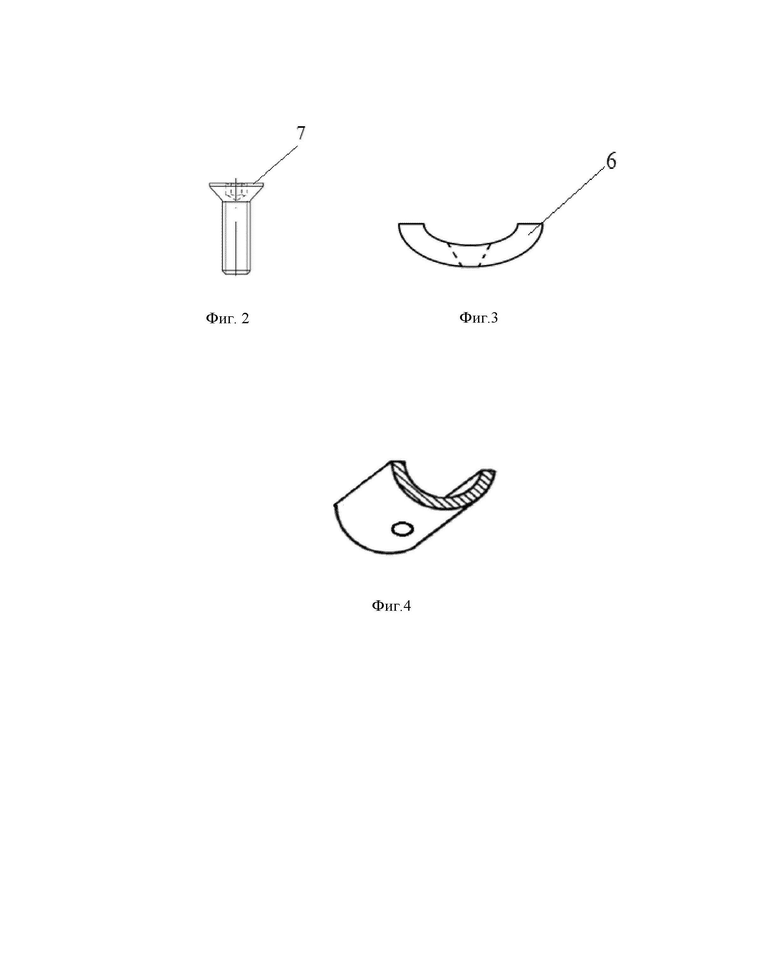

На фиг. 2 - винт с потайной головкой и внутренним шестигранником, посредством которого на торце прямой трубы закреплен продолговатый элемент;

На фиг. 3 - продолговатый элемент с обозначенным штриховой линией отверстием по центру (вид с торца);

На фиг. 4 - продолговатый элемент с отверстием по центру (вид в аксонометрии).

Позициями обозначено:

1 - прямая труба с внутренней и внешней резьбой на одном из торцов;

2 - кольцо с внутренней резьбой;

3- чашеобразный элемент с полуцилиндрической выемкой;

4 - С-образная труба;

5 - наружная резьба на прямой трубе;

6 - продолговатый элемент с отверстием в центре, через которое в трубу 1 вкручен винт с потайной головкой и внутренним шестигранником;

7 - винт с потайной головкой и внутренним шестигранником;

8 - пространство для установки турника.

Вспомогательный тренажер для установки на турник содержит прямую трубу 1 с внутренней и внешней резьбой 5 с одного торца. Во внутреннюю резьбу вкручивается винт с потайной головкой для закрепления продолговатого элемента 6. На резьбу 5 закручено кольцо 2, которое может быть выполнено единой деталью с С-образной трубой 4 и чашеобразным элементом 3, имеющим полуцилиндрическую выемку снизу. Элементы 4 и 1 могут быть покрыты противоскользящим покрытием. Винт с потайной головкой закручивается до конца внутренней резьбы трубы 1, при этом головка винта не должна выпирать из элемента 6. При этом последний свободно вращается на головке винта.

Устройство работает следующим образом.

Устройство устанавливают на турник. Для этого увеличивают расстояние между элементами 6 и 3 путем вращения кольца 2 с С-образной трубой 4 и чашеобразным элементом 3 наверх по наружной резьбе 5 при неподвижной трубе 1 или вращением трубы 1 в кольце 2. Расстояние между элементами 6 и 3 увеличивается, что позволяет установить тренажер на турник (пространство для турника обозначено позицией 7). Устройство устанавливают таким образом, чтобы полуцилиндрическая выемка охватывала турник сверху. После чего вращают трубу 1 вверх (к элементу 3) для уменьшения расстояния между элементами 6 и 3, добиваясь прилегания элемента 6 к турнику снизу. При этом необходимо, чтобы элемент 6 свободно вращался на головке винта, так как без свободного вращения зафиксировать его на турнике затруднительно. Для обеспечения свободного вращения полуцилиндра вокруг головки винта и исключения его выпадения отверстие в полуцилиндре повторяет форму головки винта, а последняя расположена в отверстии с зазором. Необходимо сначала установить полуцилиндр 6 в правильном положении на турнике, потом окончательно фиксировать тренажер. Таким образом, продолговатый элемент 6 и выемка чашеобразного элемента 3 плотно охватывают турник с двух сторон (сверху и снизу)по окружности. Радиус элемента 6 равен радиусу выемки элемента 3 и радиусу окружности турника, а длина элемента 6 соразмерна длине выемки элемента 3 и диаметру турника. Это обеспечивает, по мнению автора, более надежную фиксацию и облегчение легкого монтажа/демонтажа тренажера.

Для фиксации устройства на турнике далее вращают трубу 1, чтобы обеспечить полное прижатие выемки на элементе 3 и элемента 6 к турнику.

Преимущественно лучше использовать два устройства на одном турнике для двух рук, но возможно использование и одного устройства в зависимости от вида тренировки. Пользователь обхватывает руками трубу 1 (трубы) и подтягивается. Повышается эффективность силовой тренировки на турнике за счет вертикального захвата руками и увеличения напряжения мышц при подтягивании на руках.

Преимущества устройства по сравнению с аналогами:

1. Имеет меньший размер за счет отсутствия соединяющей трубы, что улучшает транспортировку тренажера.

2. Имеет более надежную фиксацию на турнике, что предотвращает раскачивание тренажера и уменьшает расходование энергии для более эффективной тренировки.

3. Имеет более удобное крепление, которое позволяет устанавливать и закреплять тренажер на турнике снизу.

Заявляемое устройство позволяет подтягиваться на турнике, держась не за горизонтальную перекладину - сам турник, а за вертикальную трубу (преимущественно за две трубы двумя руками), которые закреплены без возможности случайного вылета при вращении. Это обеспечивается также тем, что устройство устанавливается на турник (то есть нагрузка при упражнениях от веса человека приходится в основном на турник). Подтягивание описанным образом позволяет создать дополнительную нагрузку на мышцы рук и спины, так как при таком вертикальном хвате руками гораздо труднее удержаться и выполнять подтягивания. Тренировка становится более эффективной, менее затратной по времени и дающей лучшие физические результаты спортсменам.

Изобретение относится к спортивному инвентарю и может быть использовано как дополнительное приспособление для турника с целью создания дополнительной нагрузки на мышцы тела. Вспомогательный тренажер для установки на турник содержит прямую трубу, на одном из торцов которой выполнена наружная резьба, посредством которой на трубе закреплено кольцо с ответной внутренней резьбой, соединенное посредством С-образной трубы с чашеобразным элементом, расположенным напротив кольца, кроме того, в трубе со стороны упомянутого торца выполнена внутренняя резьба для установки винта с потайной сужающейся головкой, посредством которого на указанном торце закреплен с возможностью свободного вращения вокруг головки винта продолговатый элемент, имеющий поперечное сечение в форме дуги, с толщиной стенки, соразмерной высоте головки винта, причем продолговатый элемент закреплен через сквозное отверстие по центру, которое повторяет форму головки винта, а последняя расположена в отверстии с зазором, при этом продолговатый элемент расположен напротив полуцилиндрической выемки, выполненной насквозь снизу чашеобразного элемента, и обращен к ней вогнутой стороной, а форма продолговатого элемента и форма выемки чашеобразного элемента выполнены с обеспечением плотного прилегания к турнику. Кольцо, С-образная труба и чашеобразный элемент могут быть выполнены цельным элементом. Длина продолговатого элемента преимущественно не превышает длину полуцилиндрической выемки чашеобразного элемента и не превышает диаметр турника. Достигается создание компактного, разборного, надежного и удобного в монтаже/демонтаже вспомогательного тренажера для установки на турник, обладающего расширенными функциональными возможностями и обеспечивающего эффективную силовую тренировку. 3 з.п. ф-лы, 4 ил.

1. Вспомогательный тренажер для установки на турник, содержащий прямую трубу, на одном из торцов которой выполнена наружная резьба, посредством которой на трубе закреплено кольцо с ответной внутренней резьбой, соединенное посредством С-образной трубы с чашеобразным элементом, расположенным напротив кольца, кроме того, в трубе со стороны упомянутого торца выполнена внутренняя резьба для установки винта с потайной сужающейся головкой, посредством которого на указанном торце закреплен с возможностью свободного вращения вокруг головки винта продолговатый элемент, имеющий поперечное сечение в форме дуги, с толщиной стенки, соразмерной высоте головки винта, причем продолговатый элемент закреплен через сквозное отверстие по центру, которое повторяет форму головки винта, а последняя расположена в отверстии с зазором, при этом продолговатый элемент расположен напротив полуцилиндрической выемки, выполненной насквозь снизу чашеобразного элемента, и обращен к ней вогнутой стороной, а форма продолговатого элемента и форма выемки чашеобразного элемента выполнены с обеспечением плотного прилегания к турнику.

2. Вспомогательный тренажер для установки на турник по п.1, отличающийся тем, что кольцо, С-образная труба и чашеобразный элемент выполнены цельным элементом.

3. Вспомогательный тренажер для установки на турник по п.1, отличающийся тем, что длина продолговатого элемента не превышает длину полуцилиндрической выемки чашеобразного элемента и не превышает диаметр турника.

4. Вспомогательный тренажер для установки на турник по п.1, отличающийся тем, что радиусы дуги поперечного сечения продолговатого элемента и полуцилиндрической выемки чашеобразного элемента равны друг другу и радиусу окружности турника.
