Изобретение относится к элементам устройств для приготовления напитков, используемых для получения напитков пропусканием горячей воды через одну или несколько капсул, содержащих вещество или экстракт, таких как, например, кофе, чай, какао, сухое молоко, и может быть использовано для приготовления напитков в условиях тряски, вибрации в транспортном средстве, например, в такси, или в условиях отсутствия твердых поверхностей.
Из уровня техники известна кофемашина автомобильная (RU 2743289 C1, правообладатель Панкратов Виталий Павлович (RU), приоритет 16.02.2021). Кофемашина автомобильная включает насос, бойлер с нагревателем, держатель стакана, который имеет форму, позволяющую зафиксировать стакан с надетой на него крышкой, механизм, позволяющий зафиксировать и соединить стакан, закрытый крышкой, с прокалывателем крышки, и прокалыватель крышки, по которому напиток стекает в стакан через прокол в крышке. Устройство может использоваться в транспортных средствах, где проблема разбрызгивания горячего напитка является актуальной.
Из уровня техники известна переносная кофемашина для такси (RU 2761896 C1 правообладатель Панкратов Виталий Павлович, приоритет 28.04.2021). Переносная кофемашина для такси включает емкость для воды; нагнетатель, выполненный с возможностью подачи воды под давлением в варочный блок; водонагревательное устройство; блок управления, определяющий алгоритм работы кофемашины; электрический провод, соединяющий источник тока с блоком управления; варочный блок, включающий прокалыватель для подачи горячей воды от водонагревательного устройства; прижимающее устройство для плотного соединения прокалывателя с капсулой, установленной в держателе капсулы; держатель стакана, приспособленный для установки стакана с крышкой. Крышка стакана выполнена в виде держателя капсулы с возможностью установки в него герметичной капсулы с экстрагируемым веществом. Держатель капсулы пригоден для одноразового использования, а кофемашина изготовлена в корпусе, содержащем монтажные штыри и выполненном с возможностью установки на место штатного подголовника автомобиля.
Недостатком известных конструкция кофемашин, используемых в автомобилях, является то, что стакан для кофе необходимо устанавливать в подстаканник, что усложняет конструкцию кофемашины, делает ее более громоздкой, что является важным недостатком в условиях ограниченного пространства в машине.
Из уровня техники известен держатель капсулы для кофемашин (RU 2747134 C1 правообладатель Панкратов Виталий Павлович, приоритет 28.04.2021). Держатель капсулы, содержащий гнездо для размещения капсулы с экстрактом напитка, отверстие для выхода готового напитка и кольцевой паз для плотного надевания держателя на стакан. Устройство может использоваться в транспортных средствах, где проблема разбрызгивания горячего напитка является актуальной.
Наиболее близким к заявленному изобретению является держатель капсулы для устройств для приготовления напитков (RU 2771070 C1, правообладатель Панкратов Виталий Павлович, приоритет 26.04.2022). Держатель капсулы для устройств для приготовления напитков включает гнездо для установки капсулы и место доступа прокалывателя капсул, содержит кольцевую часть с отверстиями для питья и воздуха. Кольцевая часть выполнена с возможностью съемного соединения с принимающим стаканом, при этом кольцевая часть неотделима от гнезда для установки капсулы. Технический результат заключается в обеспечении безопасного приготовления напитка в условиях движущегося транспортного средства за счет конструкции держателя капсулы, обеспечивающей герметичное соединение с приемным стаканом и с кофемашиной.
Недостатком аналога и прототипа является то, что кофемашина также имеет держатель стакана для фиксирования стакана в кофемашине. Это усложняет процесс использования кофемашины, так как в такой кофемашине пользователю требуется провести манипуляции с держателем стакана, кроме того, наличие держателя стакана увеличивает размер кофемашины и ее стоимость.
Техническим результатом является возможность фиксировать в автомобильной кофемашине стакан с установленной крышкой – внешним держателем капсул без использования держателя стакана.
Технический результат достигается за счет того, что крышка – внешний держатель капсул содержит гнездо капсул, кольцевую часть, имеющую отверстия для питья и воздуха, и содержит крепление, позволяющее фиксировать заявленное устройство в кофемашине. Кольцевая часть может быть выполнена с возможностью съемного соединения со стаканом или неотделимо от стакана, а также может быть выполнена с возможностью съемного соединения с гнездом капсул, или неотделимо от гнезда капсул. Крепление может быть выполнено, например, в виде резьбы, или в виде одного или несколько выступов, или в любом другом виде, позволяющем закрепить заявленное устройство в автомобильной кофемашине. Крепление может располагаться в любой части кольцевой части, например, на внешней стороне окружности кольцевой части (Рис.1В, 1Г, 1Д) или внутри окружности кольцевой части (Рис.1А, 1Б).
Если крепление выполнено в виде резьбы, то заявленное устройство надевается на стакан и вместе с ним накручивается на автомобильную кофемашину снизу. В другом из вариантов крепление может быть выполнено в виде одного или нескольких выступов на кольцевой части. В этом случае стакан с заявленным устройством защелкивается на кофемашине снизу. Крепление может быть также выполнено в виде отдельно расположенных выступов по внешней стороне кольцевой части, благодаря которым заявленное устройство также фиксируется в кофемашине снизу. А также крепление может быть любым вариантом механического соединения такого как, например, фиксаторы крючкообразной формы или упругие фиксаторы, или фиксаторы с кольцевыми или сферическими защелкивающимися элементами, или другим вариантом механического соединения.
Заявленное устройство выполнено из плотного материала, такого как пластик, металл или прессованная бумага.
Крепление позволяет фиксировать заявленное устройство вместе со стаканом в кофемашине, без использования держателя стакана, что упрощает конструкцию кофемашины, уменьшает ее габариты и стоимость, упрощает использование кофемашины в транспортных средствах, например, в такси.
Изобретение иллюстрируется следующими рисунками:

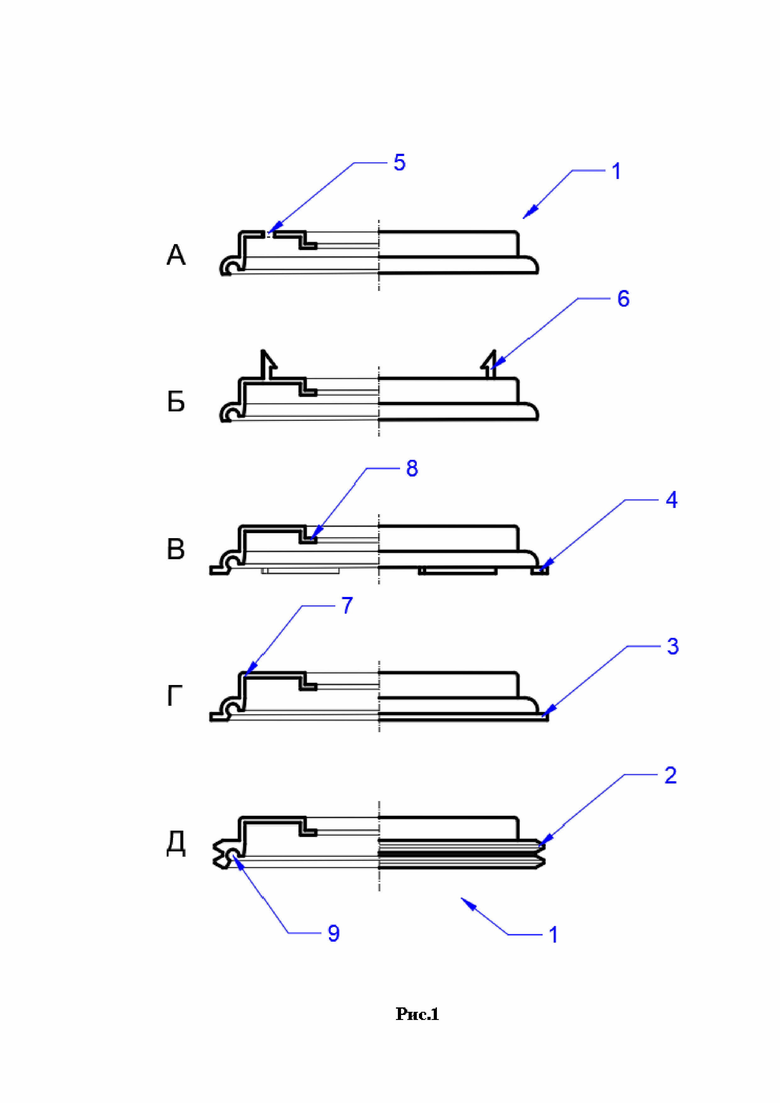

Рис.1А – Крышка – внешний держатель капсул с креплением в виде отверстий.
Рис.1Б – Крышка – внешний держатель капсул с креплением в виде защелкивающихся фиксаторов.
Рис.1В – Крышка – внешний держатель капсул с креплением в виде отдельных выступов.
Рис.1Г – Крышка – внешний держатель капсул с креплением в виде одного выступа.
Рис.1Д – Крышка – внешний держатель капсул с креплением в виде наружной резьбы.

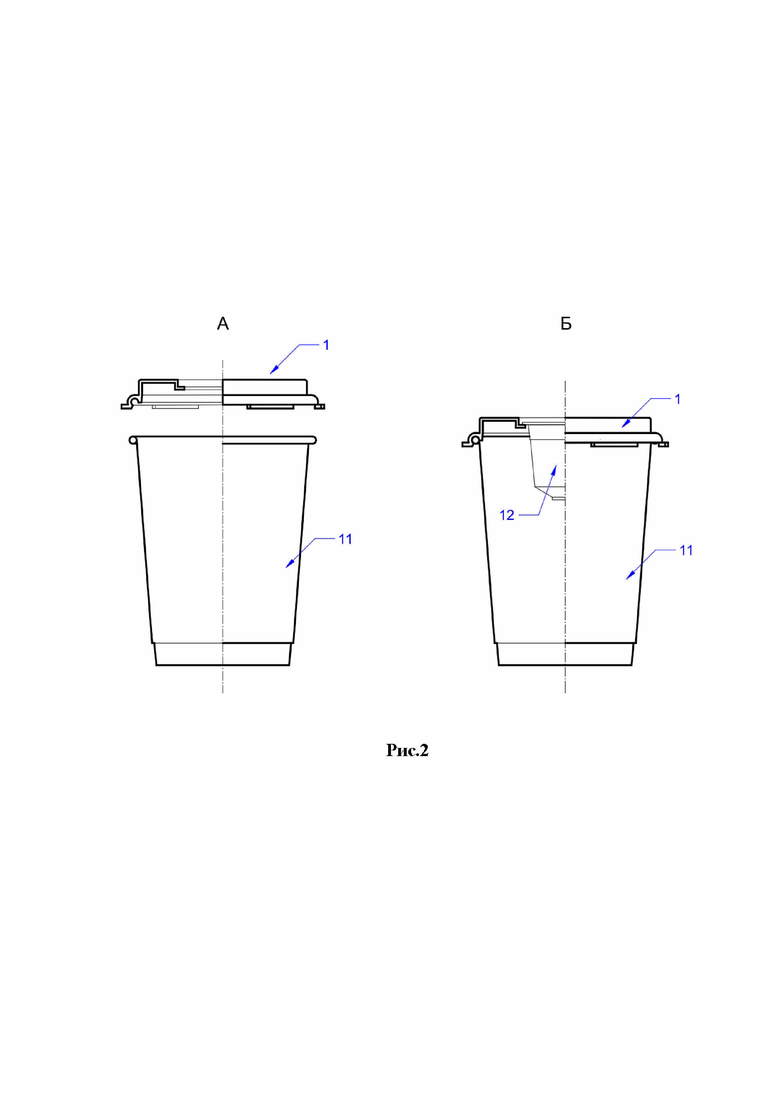

Рис.2А – Крышка – внешний держатель капсул с креплением в виде отдельных выступов без установленной капсулы и до установки на стакан.
Рис.2Б – Крышка – внешний держатель капсул с креплением в виде отдельных выступов с установленной капсулой, установленная на стакан.

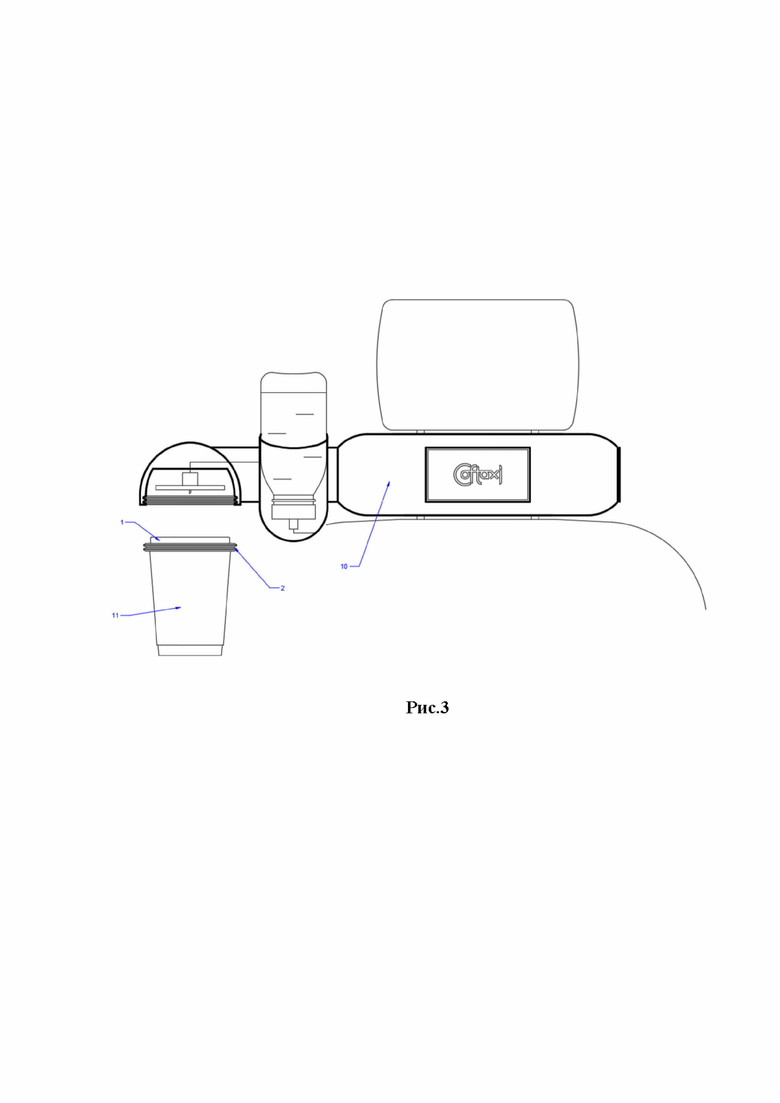

Рис.3 – Крышка – внешний держатель капсул с установленным стаканом до установки в автомобильную кофемашину.

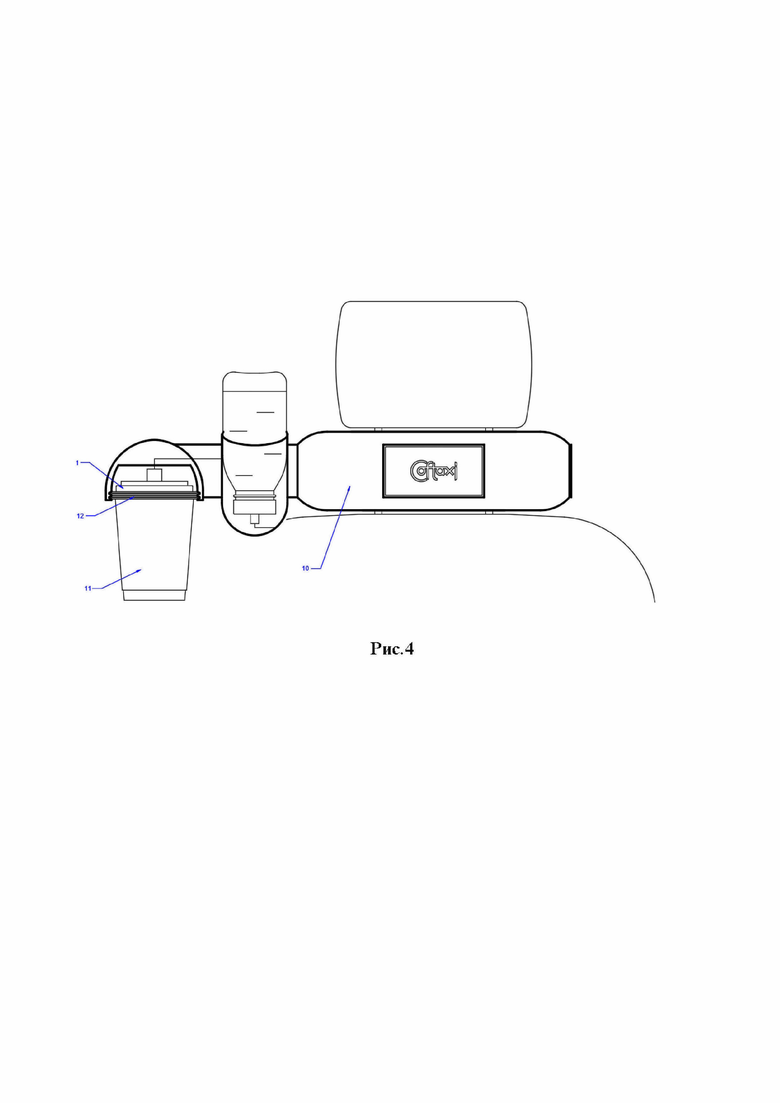

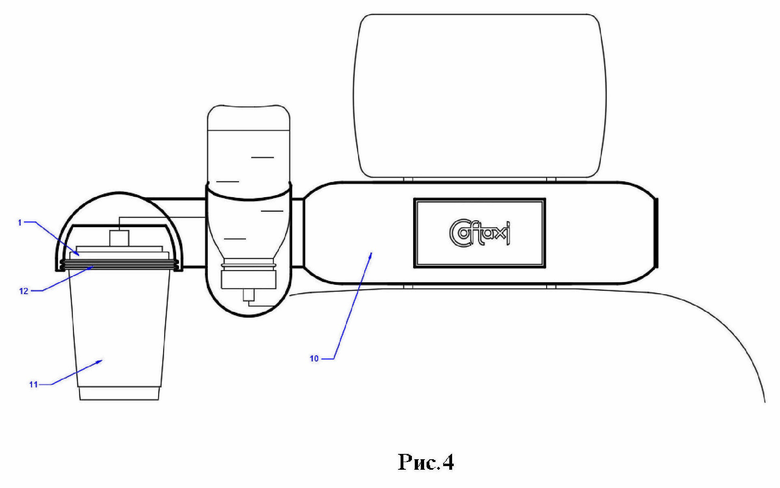

Рис.4 – Крышка – внешний держатель капсул с установленным стаканом установленные в автомобильную кофемашину.
На рисунках изображена крышка – внешний держатель капсул 1 с несколькими вариантами крепления. На рис.1А изображена крышка – внешний держатель капсул 1 с креплением в виде отверстия, которые могут являться ответными частями для фиксаторов крючкообразной формы, или упругих фиксаторов, или фиксаторов с кольцевыми или сферическими защелкивающимися элементами, являющихся элементами автомобильной кофемашины. На рис.1Б изображена крышка – внешний держатель капсул 1 с креплением в виде защелкивающихся фиксаторов, которые могут являться ответной частью для отверстий, в которых могут быть зафиксированы защелкивающийся фиксаторы. На рис.1Д изображена крышка – внешний держатель капсул 1 с креплением в виде резьбы 2, которая может быть наружной резьбой, которая является ответной частью для внутренней резьбы, являющейся элементом автомобильной кофемашины. На рис.1В изображена крышка – внешний держатель капсул 1 с креплением в виде отдельно расположенных выступов 4. На рис.1Г изображена крышка – внешний держатель капсул 1 с креплением в виде одного выступа 3.
На всех рисунках крышка – внешний держатель капсул 1 имеет кольцевую часть 7, содержащую отверстия для питья и воздуха, неотделимо соединенную с гнездом капсул 8. Опционально гнездо капсул 8 может быть выполнено с возможностью размещения нескольких капсул и/или может быть выполнено с возможностью съемного соединения с кольцевой частью 7.
На рис.2А и 2Б изображено заявленное устройство до установки на стакан и после установки на стакан, кроме того, на рис.2Б изображено заявленное устройство с установленной капсулой.
На рис.3 и рис.4 изображено заявленное устройство, установленное на стакан до установки в автомобильную кофемашину и после установки в автомобильную кофемашину.
На рисунках использованы следующие обозначения:
1. Крышка – внешний держатель капсул
2. Крепление в виде резьбы
3. Крепление в виде одного выступа
4. Крепление в виде отдельно расположенных выступов
5. Крепление в виде отверстия
6. Крепление в виде защелкивающегося фиксатора
7. Кольцевая часть
8. Гнездо капсул
9. Сцепление со стаканом
10. Автомобильная кофемашина
11. Стакан
12. Капсула.
Изобретение работает следующим образом.
Пользователь вручную надевает крышку – внешний держатель капсул 1 на стакан 11, изготовленный, например, из бумаги, металла, пластика или керамики. Стакан 11 фиксируется с крышкой – внешним держателем капсул при помощи сцепления со стаканом 9, который может быть, например, кольцевым пазом или резьбой. Для более надежного зацепления заявленного устройства со стаканом, заявленное устройство может содержать, например, защелкивающиеся фиксаторы. Пользователь вставляет одну или несколько капсул 12 в гнездо капсул 8. После этого пользователь помещает стакан с крышкой – внешним держателем капсул 1 и одной или несколькими капсулами 12 в автомобильную кофемашину 10 или любое другое устройство для приготовления напитков, оборудованное устройством для соединения с одним из типов крепления 2,3,4,5,6, и фиксирует заявленное устройство в автомобильной кофемашине 10 при помощи крепления, например, выполненного по одному из вариантов 2,3,4,5 или 6. Далее пользователь прижимает прокалыватель капсул, являющийся элементом автомобильной кофемашины 10, к капсулам 12 при помощи устройства для прижимания, например, электрического поворотного механизма. Пользователь включает подачу воды. После того как стакан 11 наполнен, пользователь извлекает стакан с заявленным устройством и капсулами из автомобильной кофемашины. Отработавшие капсулы сверху могут закрывать крышкой капсул изготовленной, например, из пластика или бумаги. Напиток готов к употреблению через отверстие для питья. После употребления напитка пользователь утилизирует заявленное устройство вместе с капсулами и стаканом.
Таким образом, заявленное изобретение позволяет упростить способ получения напитка, упростив конструкцию кофемашины, убрав из нее держатель стакана, при этом обеспечивается безопасность приготовления в условиях тряски и вибрации в транспортных средствах.
Фиксацию стакана с крышкой – внешним держателем капсул для приготовления напитка в автомобильной кофемашине осуществляют непосредственно только за крышку – внешний держатель капсул без использования держателя стакана. 4 ил.
Способ фиксации стакана с крышкой – внешним держателем капсул в автомобильной кофемашине, в котором используют крышку – внешний держатель капсул, содержащую сцепление со стаканом, гнездо капсул, кольцевую часть и имеющую отверстия для питья и воздуха, характеризующийся тем, что
- надевают крышку – внешний держатель капсул на стакан,
- фиксируют стакан с крышкой – внешним держателем капсул при помощи сцепления со стаканом,
- помещают стакан с крышкой – внешним держателем капсул в автомобильную кофемашину,
- фиксируют крышку – внешний держатель капсул в автомобильной кофемашине без использования держателя стакана.
