КОНТЕЙНЕР ДЛЯ СНЮСА Российский патент 2025 года по МПК A24F23/00

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Данное изобретение относится к контейнеру для снюса, имеющему отделения для хранения упакованных порций снюса, способу изготовления контейнера для снюса и пресс-форме для использования в указанном способе.

УРОВЕНЬ ТЕХНИКИ

Как правило, снюс продают потребителям в виде расфасованных порций, помещенных в контейнер с герметично закрывающейся крышкой. Данные контейнеры как правило имеют цилиндрическую форму и выполнены из пластмассы или полимерного материала.

После использования порцию снюса выбрасывают, например, в общественный мусорный контейнер. Тем не менее, если поблизости нет мусорного контейнера, возникает необходимость хранения использованных порций снюса. Решением данной задачи является предложение контейнеров для снюса, имеющих два отдельных отсека. Таким образом обеспечена возможность хранения неиспользованных порций снюса в одном отсеке, а использованных порций снюса - в отдельном отсеке. Это обеспечивает возможность временного хранения использованных порций снюса до тех пор, пока они не будут выброшены в мусорный контейнер. Такой двухсекционный контейнер для снюса раскрыт, например, в патентном документе ЕР 3503748 А1.

Проблемой двухсекционных контейнеров для снюса является их дополнительная сложность, которая увеличивает стоимость и усложняет производство и/или сборку. Контейнеры для снюса большей сложности могут быть более хрупкими и, соответственно, могут чаще ломаться. Кроме того, такие контейнеры для снюса могут быть менее интуитивно понятны в использовании. Каждый из данных аспектов может привести к разочарованию пользователя. Таким образом представляет интерес создание двухсекционного контейнера для снюса, который имеет более простую конструкцию и дешев в производстве.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Целью данного изобретения является создание усовершенствованного решения, устраняющего указанные недостатки известных решений. В частности, первой целью является создание контейнера для снюса, обеспечивающего улучшенные ощущения пользователя. Данная цель достигнута с помощью изобретения по п. 1 формулы изобретения. Второй целью является создание контейнера для снюса, который дешев в производстве и прост в сборке. Данная цель достигнута с помощью изобретения по п. 1 и, в частности, с помощью изобретения по п. 2. Третьей целью является способ изготовления такого контейнера для снюса более простой конструкции. Данная цель достигнута с помощью изобретения по п. 8 формулы изобретения. Четвертая цель заключается в создании пресс-формы для использования в указанном способе. Данная цель достигнута с помощью изобретения по п. 10 формулы изобретения.

Согласно первому аспекту изобретения, предложен контейнер для снюса. Контейнер для снюса содержит корпус, образующий первое отделение, первую крышку, шарнирно соединенную с корпусом и выполненную с возможностью поворота вокруг первой поворотной оси в закрытое положение, в котором указанная первая крышка закрывает указанное первое отделение, и из закрытого положения, причем первая крышка образует второе отделение, отделенное от указанного первого отделения, и вторую крышку, шарнирно соединенную с первой крышкой и выполненную с возможностью поворота вокруг второй поворотной оси в закрытое положение, в котором вторая крышка закрывает указанное второе отделение, и из закрытого положения, причем контейнер для снюса представляет собой цельную непрерывную деталь, предпочтительно выполненную из полимерного материала.

В данном контейнере для снюса первая и вторая крышки остаются прикрепленными к контейнеру для снюса при открытии первого отделения или второго отделения соответственно. Обеспечено преимущество, состоящее в том, что пользователю не требуется придерживать крышку, когда он достает из контейнера для снюса неиспользованную порцию снюса или кладет использованную порцию снюса на временное хранение. При переводе крышки из закрытого положения в открытое положение она может просто свисать с контейнера для снюса. Еще одно преимуществом состоит в том, что крышка не может быть снята с контейнера для снюса. Таким образом, с учетом вышесказанного, контейнер для снюса обеспечивает удовлетворение потребности пользователя и таким образом решает первую цель изобретения.

Кроме того, контейнер для снюса, содержащий корпус, первую крышку и вторую крышку, имеет относительно простую конструкцию по сравнению с другими двухсекционными контейнерами для снюса. Не требуются сложные детали, что обеспечивает долговечность контейнера для снюса. Данный контейнер может быть изготовлен, например, путем литья под давлением с низкой себестоимостью, что обеспечивает решение второй цели изобретения.

Контейнер для снюса может быть выполнен по размеру и форме схожим с известными форм-факторами контейнеров для снюса. Контейнер для снюса может иметь по существу цилиндрическую форму. Указанное первое отделение также может иметь по существу цилиндрическую форму. Указанное второе отделение может иметь по существу цилиндрическую форму. Одно из первого отделения и второго отделения может быть больше другого. Большее отделение может быть предназначено для хранения неиспользованных порций снюса, а меньшее - для временного хранения использованных порций снюса. Указанное первое отделение может быть больше второго отделения. Указанное второе отделение может быть больше первого отделения. В качестве варианта первое отделение и второе отделение имеют по существу одинаковые размеры. В случае цилиндрической геометрической формы первое отделение может иметь больший диаметр, чем второе отделение, или наоборот.Высота первого отделения может быть больше высоты второго отделения, измеренной от центра дна каждого отделения в вертикальном направлении до соответствующей крышки, закрывающей указанное отделение, или наоборот. Отношение высоты первого отделения к высоте второго отделения может составлять примерно 1,0-1,5, 1,5-2,0, 2,0-2,5, 2,5-3,0, 3,0-3,5, 3,5-4,0 или, в качестве варианта, 0,2-0,4, 0,4-0,6, 0,6-0,8, 0,8-1, если первое отделение имеет меньшую высоту, чем второе отделение.

Кроме того, первая крышка может иметь цилиндрический корпус, приспособленный для по меньшей мере частичной вставки в первое отделение. Цилиндрический корпус первой крышки может образовывать указанное второе отделение. Контейнер для снюса может быть выполнен из полимерного материала. Контейнер для снюса может быть выполнен из пластмассы. В качестве варианта контейнер для снюса может быть выполнен из материала, содержащего металл, например, алюминий, титан и т.д. В предпочтительном варианте выполнения корпус, первая крышка и вторая крышка выполнены из одного материала.

Под цельной непрерывной деталью можно понимать цельную деталь из непрерывного материала, т.е. корпус и первая крышка соединены бесшовно, а также первая крышка и вторая крышка соединены бесшовно. Контейнер для снюса может быть сформован в виде цельной непрерывной детали путем литья под давлением. Благодаря этому контейнер для снюса не требует сборки после изготовления. Таким образом, контейнер для снюса дешев в производстве, что также обеспечивает решение второй цели изобретения.

Под шарнирным соединением можно понимать соединение с одной степенью свободы перемещения или с двумя степенями свободы перемещения. Кроме того, шарнир может быть защелкивающимся шарниром, т.е. шарниром, содержащим приемную часть, например, паз, и поворотную часть, например, стержень, причем поворотная часть выполнена с возможностью вставки в приемную часть в направлении, не параллельном поворотной оси, например, в направлении, перпендикулярном поворотной оси, но удерживается в приемной части зафиксированной. В качестве варианта шарнирному соединению могут быть использованы другие шарнирные соединения известного уровня техники, например, винтовое соединение.

Согласно одному варианту выполнения первая поворотная ось и вторая поворотная ось параллельны. Контейнер для снюса может быть приспособлен по размеру и форме так, чтобы первая поворотная ось и вторая поворотная ось были смещены относительно друг друга. Это может привести к тому, что контейнер для снюса более прост в изготовлении, что обеспечивает снижение производственных затрат.

Согласно одному варианту выполнения первая крышка шарнирно соединена с корпусом с помощью первого шарнирного соединения, а вторая крышка шарнирно соединена с первой крышкой с помощью второго шарнирного соединения, причем первое и/или второе шарнирные соединения расположены на обращенной наружу боковой кромке первой крышки. Такая конструкция может быть более простой в изготовлении. Первое шарнирное соединение и второе шарнирное соединение могут быть выполнены из того же материала, что и остальная часть контейнера для снюса.

Согласно одному варианту выполнения первое и второе шарнирное соединения расположены на противоположных сторонах обращенной наружу боковой кромки первой крышки. В качестве варианта первое и второе шарнирное соединения могут быть расположены вдоль обращенной наружу стороны первой крышки с углом смещения между ними менее 180 градусов, например, 0-15 градусов, 15-30 градусов, 30-45 градусов, 45-60 градусов, 60-75 градусов, 75-90 градусов, 90-105 градусов, 105-120 градусов, 120-145 градусов, 145-150 градусов, 150-165 градусов, 165-180 градусов. Угол смещения может быть выбран для повышения удобства пользователя и/или выбран с учетом особенностей производства, например, ограничения на пространственное расширение используемой литьевой формы.

Согласно одному варианту выполнения первое и/или второе шарнирные соединения представляют собой изгибаемую полосу. Таким образом, первая крышка или вторая крышка могут легко перемещаться между закрытым положением и открытым положением, в которых возможен доступ к первому или второму отделениям. Изгибаемая полоса может содержать одну или более заданных прорезей или линий сгиба, которые обеспечивают поворотное перемещение крышки. Изгибаемая полоса может иметь геометрическую форму, т.е. ширину, длину, толщину, сужающуюся по направлению к указанной первой крышке или от нее, обеспечивающую удовлетворительную прочность при нормальной эксплуатации. Под нормальной эксплуатацией можно понимать обычное потребительское использование, т.е. открывание и закрывание первой и/или второй крышек без чрезмерного вытягивания или иного вмешательства в работу указанной крышки. В качестве варианта в случае, когда не весь контейнер для снюса представляет собой цельную непрерывную деталь, одно или оба из первого и второго шарнирных соединений могут представлять собой шарнирное соединение, о котором говорилось выше.

Согласно одному варианту выполнения, первая крышка и/или вторая крышка содержат фиксирующий механизм для удержания указанной крышки или крышек зафиксированными в соответствующем закрытом положении. Таким образом, крышки могут удерживаться в закрытом положении.

Согласно одному варианту выполнения фиксирующий механизм образован выступом, приспособленным для зацепления с выемкой. Фиксирующий механизм первой крышки может быть образован выступом, приспособленным для зацепления с выемкой. Выступ может быть выполнен на крышке или корпусе, образующем указанное первое отделение. В зависимости от конфигурации выемка может быть выполнена с другой стороны крышки или корпуса соответственно. В случае цилиндрической геометрической формы контейнера для снюса выступы и выемки могут проходить по меньшей мере частично, в направлении по окружности. Таким образом, при перемещении первой крышки в закрытое положение выступ защелкивается в выемке. Фиксирующий механизм второй крышки может иметь схожую конструкцию.

Согласно второму аспекту изобретения, предложен способ изготовления контейнера для снюса согласно первому аспекту или его любым вариантам выполнения. Способ включает следующие этапы: использование пресс-формы с полостями, соответствующими формам корпуса, первой крышки и второй крышки контейнера для снюса; введение материала в указанные полости пресс-формы и извлечение контейнера для снюса из пресс-формы после затвердевания. Таким образом возможно получение контейнера для снюса простой конструкции и таким образом обеспечена третья цель изобретения.

Материал может вводиться в полости пресс-формы с помощью одного или более направляющих элементов, приспособленных для направления материала в указанные полости пресс-формы. Введение материала может выполняться с помощью инжекционного средства. Материал может быть нагрет до температуры плавления, в результате чего он становится текучей средой. При охлаждении материал застывает в указанных полостях.

Согласно одному варианту выполнения контейнер для снюса представляет собой цельную непрерывную деталь, предпочтительно выполненную из пластмассы или полимерного материала. Это может быть выполнено с помощью литьевой формы, в которой различные полости пресс-формы соединены между собой небольшими проходами. Они могут соответствовать указанным первому и второму шарнирным соединениям контейнера для снюса. После затвердевания контейнер для снюса полностью сформован. В качестве варианта контейнер для снюса может быть выполнен из материала, содержащего металл, например, алюминий, титан и т.д. В предпочтительном варианте выполнения указанные корпус, первая крышка и указанная вторая крышка выполнены из одного материала.

Согласно третьему аспекту изобретения, предложена пресс-форма. Пресс-форма образует полости, соответствующие формам корпуса, первой крышки и второй крышки контейнера для снюса согласно первому аспекту или любыми его вариантами выполнения. Таким образом, обеспечена четвертая цель изобретения. Форма может быть приспособлена для использования согласно способу по второму аспекту.

Форма может содержать первую часть и вторую часть. Указанная первая часть может быть верхней, а указанная вторая часть может быть нижней, или наоборот. Указанные первая и вторая части формы могут быть приспособлены для прижатия друг к другу с образованием указанных полостей формы, соответствующих форме контейнера для снюса. Первая часть может иметь такую форму и размер, которые обеспечивают углубления, выполненные с возможностью размещения в них соответствующих выступов второй части, когда указанные первая и вторая части прижаты друг к другу. Выемки и выступы могут совместно образовывать полости пресс-формы, соответствующие корпусу, первой крышке и второй крышке контейнера для снюса. Указанные первая и/или вторая части могут также образовывать проходы, соединяющие выемки, соответствующие форме первого и/или второго шарнирного соединения. Форма может быть приспособлена для соединения с направляющим элементом для подачи материала в полости пресс-формы. Кроме того, форма может содержать один или более выталкивающих штифтов для выталкивания контейнера для снюса после затвердевания.

Изобретение определено сопутствующими независимыми пунктами формулы изобретения, варианты выполнения которого изложены в сопутствующих зависимых пунктах формулы изобретения, в нижеследующем описании и на чертежах.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Далее изобретение описано подробнее со ссылкой на сопутствующие чертежи, на которых:

Фиг. 1 изображает вид в аксонометрии контейнера для снюса согласно одному варианту выполнения изобретения;

Фиг. 2а, 2b изображают вид в аксонометрии контейнера для снюса согласно одному варианту выполнения изобретения в разложенном состоянии;

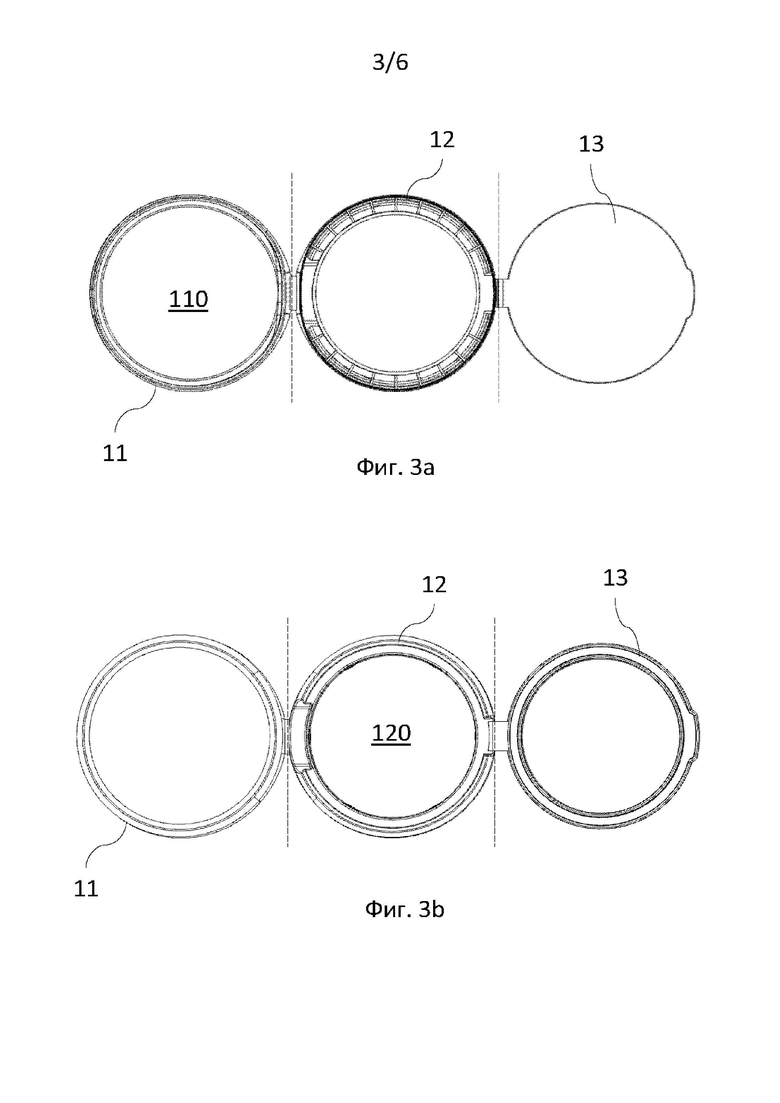

Фиг. 3а, 3b изображают вид сверху и вид снизу контейнера для снюса согласно одному варианту выполнения изобретения в разложенном состоянии;

Фиг. 4а изображает вид в аксонометрии контейнера для снюса согласно одному варианту выполнения изобретения в разложенном состоянии;

Фиг. 4b, 4с изображают увеличенные виды шарнирных соединений контейнера для снюса согласно одному варианту выполнения изобретения;

Фиг. 5 изображает вид в разрезе контейнера для снюса согласно одному варианту выполнения изобретения в сложенном состоянии;

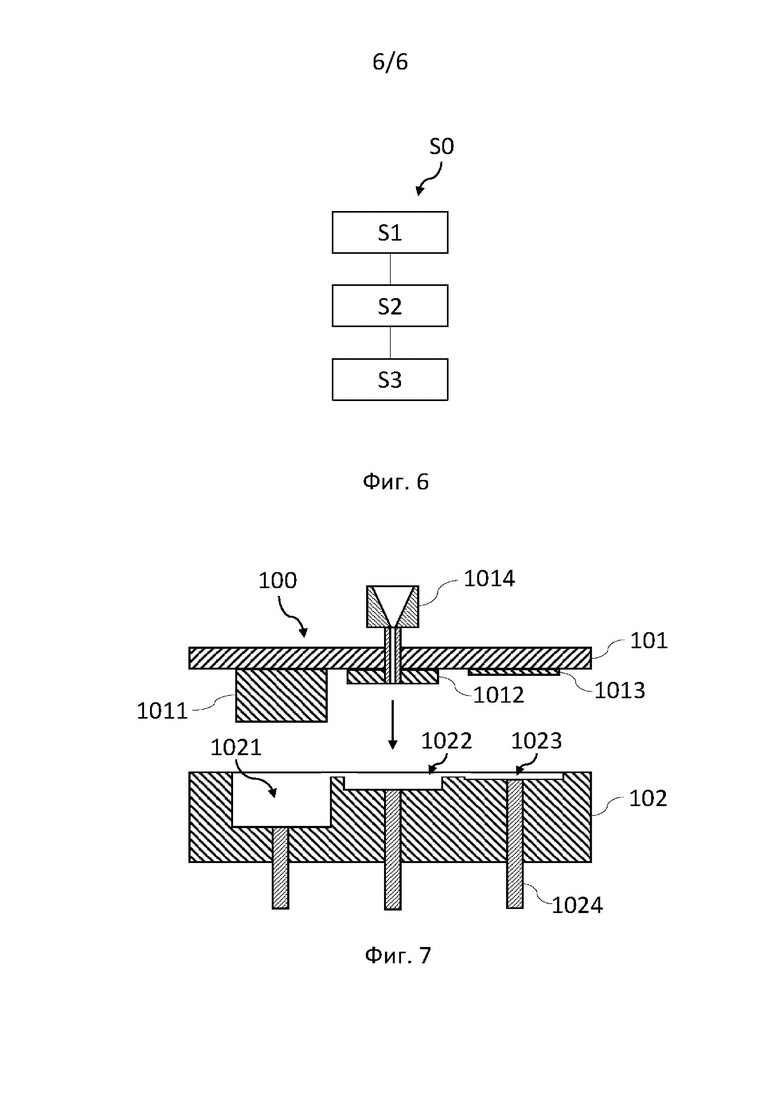

Фиг. 6 изображает блок-схему способа изготовления контейнера для снюса согласно одному варианту выполнения изобретения;

Фиг. 7 изображает вид в разрезе пресс-формы, используемой в способе изготовления контейнера для снюса согласно одному варианту выполнения изобретения.

ОПИСАНИЕ ВАРИАНТОВ ВЫПОЛНЕНИЯ

Далее данное изобретение описано подробнее со ссылкой на сопутствующие чертежи, на которых показаны предпочтительные варианты выполнения изобретения. Тем не менее, данное изобретение может быть выполнено в различных формах и не должно ограничиваться вариантами выполнения, изложенными в данном документе; скорее, данные варианты выполнения приведены для того, чтобы данное описание было полным и всесторонним, и полностью передавало объем изобретения специалистам в данной области. На чертежах одинаковые номера позиций обозначают одинаковые элементы.

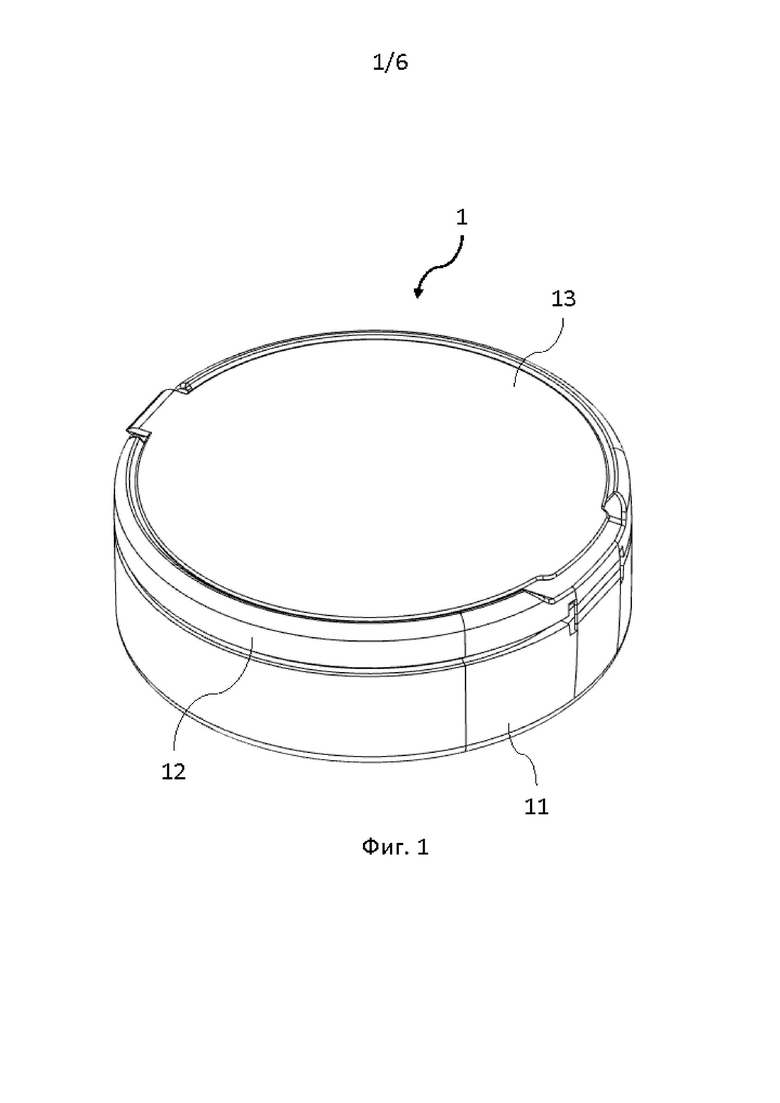

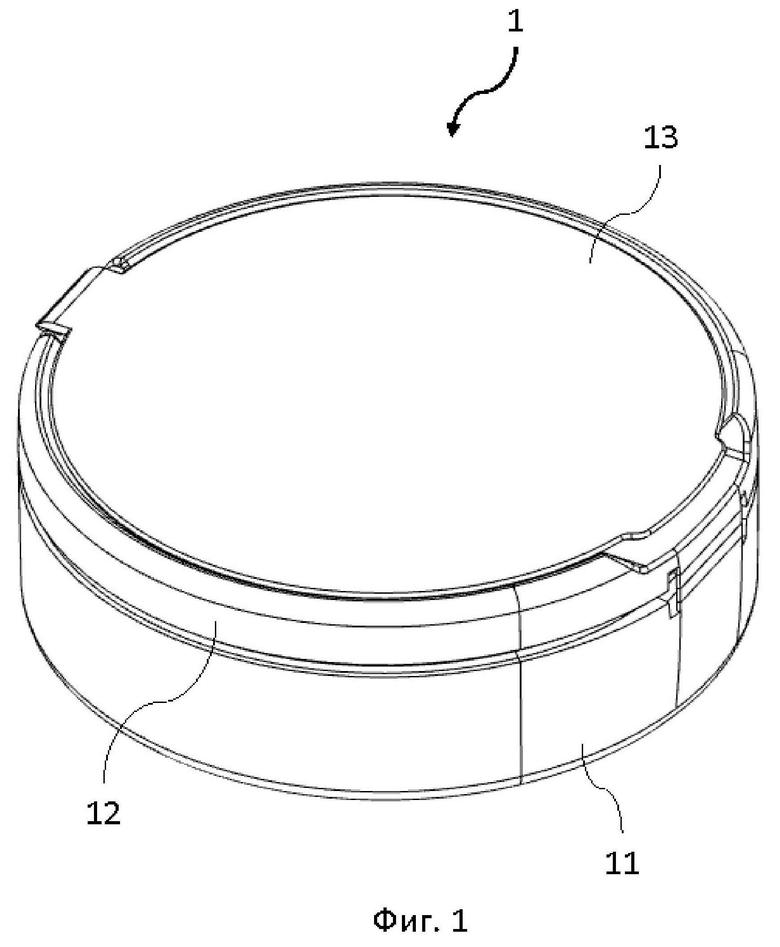

На Фиг. 1 показан вид в аксонометрии контейнера для снюса согласно одному варианту выполнения изобретения. Контейнер 1 для снюса содержит корпус 11, образующий первое отделение 110. Контейнер 1 для снюса также содержит первую крышку 12. Первая крышка шарнирно соединена с корпусом 11 и выполнена с возможностью поворота вокруг первой поворотной оси Р1 в закрытое положение, в котором первая крышка 12 закрывает первое отделение 110, и из закрытого положения. На Фиг. 1 первая крышка 12 находится в закрытом положении, таким образом закрывая первое отделение 110, образованную корпусом 11. Первая крышка 12 также образует второе отделение 120, отделенное от первого отделения 110. Контейнер 1 также имеет вторую крышку 13, шарнирно соединенную с первой крышкой 12 и выполненную с возможностью поворота вокруг второй поворотной оси Р2 в закрытое положение, в котором вторая крышка 13 закрывает второе отделение 120, и из закрытого положения. На Фиг. 1 вторая крышка 13 находится в закрытом положении, таким образом закрывая второе отделение 120.

Как показано далее на Фиг. 1, контейнер 1 для снюса имеет практически цилиндрическую форму, аналогичную традиционной конструкции существующих контейнеров для снюса. Как первая крышка 12, так и вторая крышка 13 имеют круглую форму. Кроме того, верхний край и нижний край контейнера для снюса слегка скруглены. Такая конструкция без острых краев делает его более удобным для удержания и ношения в кармане одежды. Тем не менее, контейнер 1 не ограничен такой конструкцией и при необходимости может быть выполнен в других формах.

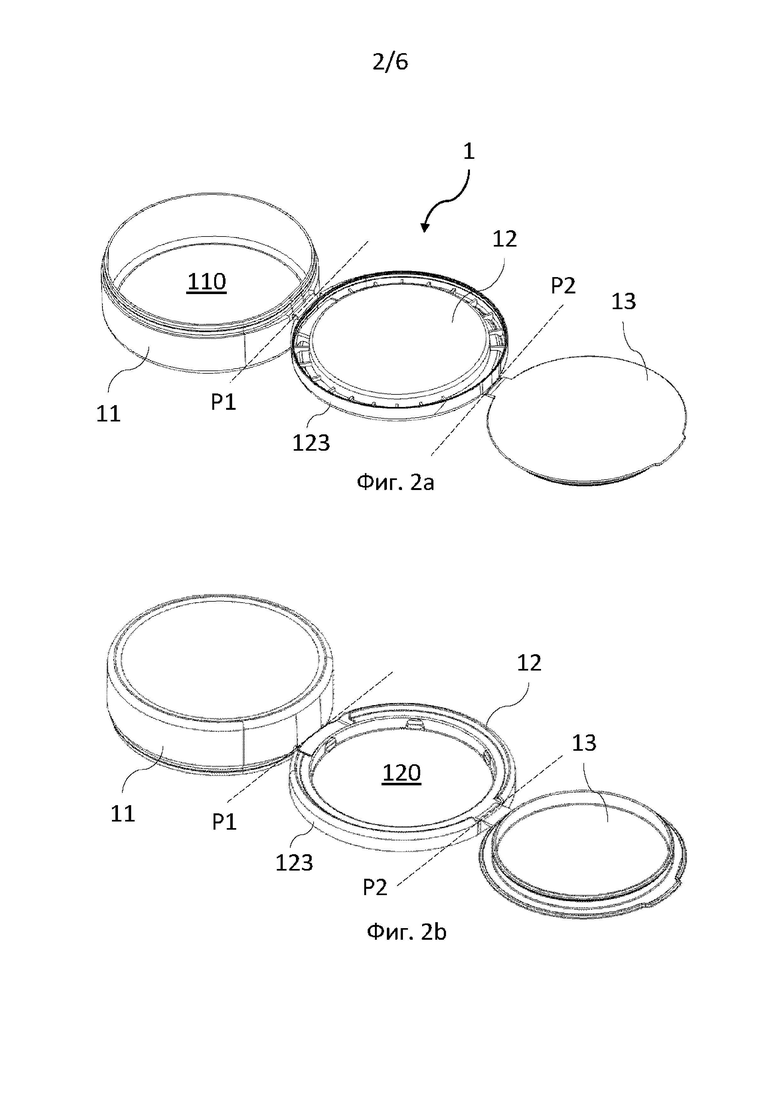

На Фиг. 2а, 2b показаны виды в аксонометрии контейнера 1 согласно одному варианту выполнения изобретения в разложенном состоянии. Под разложенным состоянием понимают состояние, в котором корпус 11, первая крышка 12 и вторая крышка 13 расположены в одной плоскости. Под полностью сложенным состоянием понимают состояние, в котором и первая крышка 12, и вторая крышка 13 находятся каждая в соответствующем закрытом положении, т.е. в состоянии, показанном на Фиг. 1. Кроме того, на Фиг. 3а, 3b показаны вид сверху и вид снизу контейнера 1 согласно одному варианту выполнения изобретения в разложенном состоянии.

Как было указано, первая крышка 12 шарнирно соединена с корпусом 11 и выполнена с возможностью поворота вокруг первой поворотной оси Р1 в закрытое положение, в котором первая крышка 12 закрывает первое отделение 110, и из закрытого положения. Вторая крышка 13 шарнирно соединена с первой крышкой 12 и выполнена с возможностью поворота вокруг второй поворотной оси Р2 в закрытое положение, в котором вторая крышка 13 закрывает второе отделение 120, и из закрытого положения. В одном варианте выполнения контейнер 1 представляет собой цельную непрерывную деталь, предпочтительно выполненную из пластмассы или полимерного материала. Кроме того, в одном варианте выполнения первая поворотная ось Р1 и вторая поворотная ось Р2 параллельны.

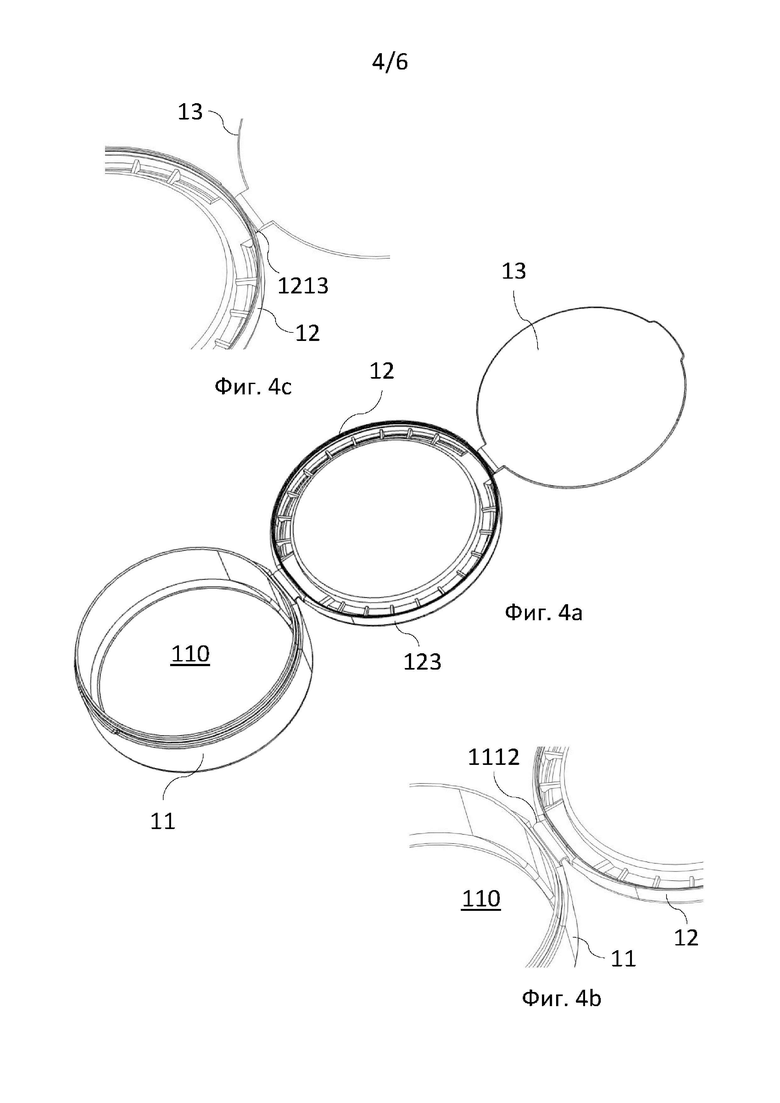

На Фиг. 4а показан вид в аксонометрии контейнера 1 согласно одному варианту выполнения изобретения в разложенном состоянии. На Фиг. 4b, 4с показаны увеличенные виды шарнирного 1112, 1213 соединения контейнера 1 согласно одному варианту выполнения изобретения. Первая крышка 12 шарнирно соединена с корпусом 11 с помощью первого шарнирного соединения 1112. Вторая крышка 13 шарнирно соединена с первой крышкой 12 с помощью второго шарнирного соединения 1213. В варианте выполнения, показанном на Фиг. 4а, как первое шарнирное соединение 1112, так и второе шарнирное соединение 1213 расположены на обращенной наружу боковой кромке 123 первой крышки 12. Кроме того, как первое, так и второе шарнирное соединение 1112, 1213 представляют собой изгибаемые полосы. Изгибаемые полосы непрерывно проходят от корпуса 11 к первой крышке 12 и от первой крышки 12 ко второй крышке 13 соответственно. Для того, чтобы обеспечить сгибание изгибаемых полос, возможно выполнение заданных надрезов и/или линий сгиба.

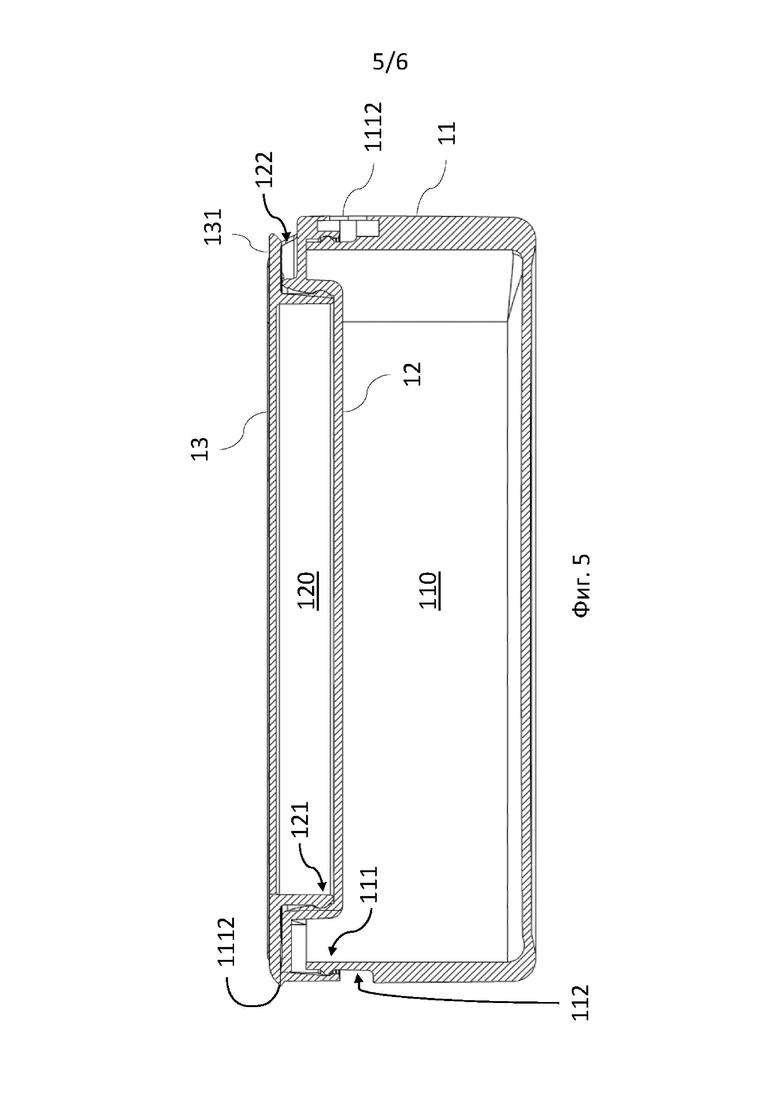

На Фиг. 5 показан вид в разрезе контейнера 1 согласно одному варианту выполнения изобретения в сложенном состоянии. Как показано на чертеже, когда контейнер 1 находится в полностью сложенном состоянии, первое отделение 110 и второе отделение 120 расположены смежно друг с другом или друг над другом, но отделены друг от друга первой крышкой 12. Таким образом, возможно хранение неиспользованных порций снюса и использованных порций снюса в одном контейнере без соприкосновения друг с другом. Как первое отделение 110, так и второе отделение 120 имеют по существу цилиндрические формы. Первое отделение 110 имеет больший диаметр, чем второе отделение 120. Высота первого отделения 110 также больше высоты второго отделения 120, измеренной от центра дна каждого отделения в вертикальном направлении до соответствующей крышки, закрывающей указанное отделение. Отношение высоты первого отделения 110 к высоте второго отделения 120 может составлять примерно 1-4. В варианте выполнения, показанном на Фиг. 5, отношение высот составляет примерно 3,25. Большее из первого отделения 110 и второго отделения 120 может быть предназначено для хранения неиспользованных порций снюса. Меньшее из указанных первого отделения 110 и второго отделения 120 может быть предназначено для хранения использованных порций снюса. Для хранения порций использованного снюса предпочтительнее использование отделения меньшего размера, так как пользователю требуется только временное хранение использованного снюса, а значит и места требуется меньше.

Кроме того, первая крышка 12 и/или вторая крышка 13 содержат фиксирующий механизм 111, 121 для удержания указанных крышек зафиксированными в соответствующем закрытом положении. Фиксирующий механизм может быть выполнен в виде выступа, приспособленного для зацепления с выемкой. В варианте выполнения, показанном на Фиг. 5, первая крышка 12 имеет одну такую выемку, проходящую в окружном направлении вдоль боковой поверхности, обращенной к центру первой крышки 12. Боковая поверхность, обращенная к центру первой крышки 12, расположена на противоположной стороне от обращенной наружу боковой поверхности первой крышки 12. Корпус 11 имеет выступ, проходящий в окружном направлении вдоль боковой поверхности, обращенной наружу от центра корпуса 11. Указанная выемка первой крышки 12 приспособлена для размещения в ней указанного выступа корпуса 11, и совместно они образуют первый фиксирующий механизм 111. В качестве варианта выполнения, корпус 11 может иметь выемку, а первая крышка 12 - выступ, которые совместно образуют указанный первый механизм фиксации.

В варианте выполнения, показанном на Фиг. 5, первая крышка 12 имеет выемку, проходящую в окружном направлении вдоль внутренней стенки второго отделения 120. Вторая крышка 13 содержит выступ, проходящий в окружном направлении вдоль боковой поверхности участка стенки второй крышки 13, предназначенного для размещения во второго отделения 120, когда вторая крышка 13 находится в закрытом положении. Выступ обращен в сторону от центра второй крышки 13. Указанная выемка первой крышки 12 приспособлена для размещения в ней указанного выступа второй крышки 13 и совместно они образуют второй фиксирующий механизм 121. В качестве варианта выполнения первая крышка 12 может иметь выступ, а вторая крышка 13 может иметь выемку.

Кроме того, для облегчения открывания первой крышки 12 корпус 11 может быть выполнен с углублением для обеспечения доступа к боковой кромке первой крышки 12. Схожим образом, для облегчения открывания второй крышки 13 корпус 11 и/или первая крышка 12 может быть выполнена с углублением для обеспечения доступа к клапану 131.

На Фиг. 6 показана блок-схема способа S0 изготовления контейнера 1 согласно одному варианту выполнения изобретения. Способ S0 включает следующие этапы: использование S1 пресс-формы 100, в которой образованы полости пресс-формы 1021, 1022, 1023, соответствующие формам корпуса 11, первой крышки 12 и второй крышки 13 контейнера 1; введение материала в указанные полости 1021, 1022, 1023 пресс-формы и извлечение контейнера 1 из пресс-формы 100 после затвердевания. Контейнер 1 представляет собой цельную непрерывную деталь, предпочтительно выполненную из пластмассы или полимерного материала.

На Фиг. 7 показан вид в разрезе пресс-формы 100, используемой в способе S0 изготовления контейнера 1 согласно одному варианту выполнения изобретения. Пресс-форма 100 содержит верхнюю часть 101 пресс-формы и нижнюю часть 102 пресс-формы. Нижняя часть 102 пресс-формы имеет такую форму и размер, которые обеспечивают выемки 1021, 1022, 1023, выполненные с возможностью размещения в них соответствующих выступов 1011, 1012, 1013 верхней части 101 пресс-формы, когда верхняя часть 101 пресс-формы и нижняя часть 102 пресс-формы прижаты друг к другу. Выемки и выступы совместно образуют полости пресс-формы, соответствующие корпусу 11, первой крышке 12 и второй крышке 13 контейнера 1. Направляющий элемент 1014 обеспечивает направление материала в полости пресс-формы. После затвердевания контейнера 1 его извлекают с помощью выталкивающих штифтов 1024. Предпочтительно в качестве материала используют пластмассу или полимерный материал.

На чертежах и в описании раскрыты предпочтительные варианты выполнения и примеры изобретения, и несмотря на то, что использованы конкретные термины, они применены только в общем и описательном смысле, а не с целью ограничения, объем изобретения изложен в следующей формуле изобретения.

Данное изобретение относится к контейнеру (1) для снюса, содержащему корпус (11), ограничивающий первое отделение (ПО); первую крышку (12), шарнирно соединенную с корпусом (11) с возможностью поворота вокруг первой поворотной оси (Р1) в закрытое положение, в котором первая крышка (12) закрывает первое отделение (110), и из закрытого положения, причем первая крышка (12) ограничивает второе отделение (120), отделенное от первого отделения (110), и вторую крышку (13), шарнирно соединенную с первой крышкой (12) с возможностью поворота вокруг второй поворотной оси (Р2) в закрытое положение, в котором вторая крышка (13) закрывает второе отделение (120), и из закрытого положения. Также раскрыты способ (S0) изготовления указанного контейнера (1) для снюса и пресс-форма (100) для использования в данном способе (S0). 3 н. и 6 з.п. ф-лы, 11 ил.

1. Контейнер (1) для снюса, содержащий:

корпус (11), ограничивающий первое отделение (110),

первую крышку (12), шарнирно соединенную с корпусом (11) с возможностью поворота вокруг первой поворотной оси (Р1) в закрытое положение, в котором первая крышка (12) закрывает первое отделение (110), и из закрытого положения, причем первая крышка (12) ограничивает второе отделение (120), отделенное от первого отделения (110), и

вторую крышку (13), шарнирно соединенную с первой крышкой (12) с возможностью поворота вокруг второй поворотной оси (Р2) в закрытое положение, в котором вторая крышка (13) закрывает второе отделение (120), и из закрытого положения,

причем контейнер (1) для снюса представляет собой цельную непрерывную деталь.

2. Контейнер (1) по п. 1, в котором первая поворотная ось (Р1) и вторая поворотная ось (Р2) параллельны.

3. Контейнер (1) по любому из предыдущих пунктов, в котором первая крышка (12) шарнирно соединена с корпусом (11) с помощью первого шарнирного соединения (1112), а вторая крышка (13) шарнирно соединена с первой крышкой (12) с помощью второго шарнирного соединения (1213), причем первое и/или второе шарнирное соединение (1112, 1213) расположено/расположены на обращенной наружу боковой кромке (123) первой крышки (12).

4. Контейнер (1) по п. 3, в котором первое и второе шарнирные соединения (1112, 1213) расположены на противоположных сторонах обращенной наружу боковой кромки (123) первой крышки (12).

5. Контейнер (1) по любому из пп. 3, 4, в котором первое и/или второе шарнирное соединение (1112, 1213) представляет собой изгибаемую полосу.

6. Контейнер (1) по любому из предыдущих пунктов, в котором первая крышка и/или вторая крышка (12, 13) содержат фиксирующий механизм (111, 121) для фиксации указанной крышки или крышек (12,13) в соответствующем закрытом положении.

7. Контейнер (1) по любому из предыдущих пунктов, который выполнен из пластмассы или полимерного материала.

8. Способ (S0) изготовления контейнера (1) для снюса по любому из предыдущих пунктов, включающий следующие этапы:

использование (S1) пресс-формы (100), в которой образованы полости (1021, 1022, 1023), соответствующие формам корпуса (11), первой крышки (12) и второй крышки (13) контейнера (1) для снюса,

введение материала в указанные полости (1021, 1022, 1023) пресс-формы, и

извлечение контейнера (1) для снюса из пресс-формы (100) после затвердевания.

9. Пресс-форма (100), в которой образованы полости (1021, 1022, 1023), соответствующие формам корпуса (11), первой крышки (12) и второй крышки (13) контейнера (1) для снюса по любому из пп. 1-7.
