СПОСОБ УПРАВЛЕНИЯ ГАЗОРАЗРЯДНОЙ ИНДИКАТОРНОЙ ПАНЕЛЬЮ ПЕРЕМЕННОГО ТОКА Российский патент 2025 года по МПК G09G3/28

Изобретение относится к газоразрядной технике и может быть использовано в средствах отображения информации на газоразрядных индикаторных панелях (ГИП) переменного тока с поверхностным разрядом, в частности, в газоразрядных видеомодулях, предназначенных для отображения видеоинформации.

Известен способ управления ГИП переменного тока, каждый элемент отображения которой содержит электрод управления по одной из координат и два параллельных электрода индикации по другой координате, заключающийся в подаче импульсов инициализации разряда, селективной записи/стирания, развертки и поддержания разряда на электроды ГИП в интервалах подготовки, адресации и индикации кадра изображения [патент ЕР №0554172 Н01J 17/49,1993 г.].

Недостатком данного способа управления является то, что при его использовании в светящемся состоянии могут находиться элементы отображения, отделенные друг от друга вдоль электрода управления только одним нерабочим промежутком между электродами индикации, что снижает надежность управления ГИП из-за перекрестного влияния друг на друга светящихся элементов отображения, особенно при малом шаге между ними.

Известен способ управления ГИП переменного тока, каждый элемент отображения которой содержит электрод управления и ортогональные ему первый и второй электроды индикации, заключающийся в разделении кадра изображения на четный и нечетный полукадры, подаче в интервалах адресации полукадров импульсов записи \ стирания на электроды управления и импульсов развертки на первые электроды индикации нечетных (четных) строк элементов отображения и подаче в интервалах индикации полукадров импульсов поддержания разряда на первые и вторые электроды индикации, соответственно, нечетных (четных) строк элементов отображения, при этом ни один из электродов индикации не является общим для элементов отображения соседних строк [патент RU №2692037 c1 G09G 3/28, 2019 г.].

Недостатком данного способа управления является то, что при его использовании соседние элементы отображения должны быть отделены друг от друга нерабочим промежутком, что не позволяет обеспечить их минимально возможный шаг, а требуемое количество драйверов строк равно количеству строк изображения.

Наиболее близким способом того же назначения к заявленному объекту по совокупности признаков является способ управления ГИП переменного тока, заключающийся в разделении кадра изображения на субкадры, содержащие интервалы адресации и интервалы индикации, подаче в интервалах адресации субкадров импульсов записи на электроды управления и импульсов развертки на первые электроды индикации ортогональные электродам управления, а в интервалах индикации импульсов поддержания разряда на параллельные первые и вторые электроды индикации элементов отображения, используемых для формирования фрагмента изображения, соответствующего данному субкадру [статья V. Kanasawa а.о. «High-Resolution Interlaced Addressing for Plasma Displays», 1999 SID - прототип].

Недостатком данного способа управления является то, что при его использовании в каждом из двух субкадров могут находиться в светящемся состоянии элементы отображения, отделенные друг от друга вдоль электрода управления только одним неиспользуемым в данном полукадре промежутком между электродами индикации, что снижает надежность управления ГИП из-за перекрестного влияния друг на друга светящихся элементов отображения.

Сущность изобретения заключается в следующем.

Предлагаемый способ управления решает задачу улучшения эксплуатационных характеристик систем отображения видеоинформации, содержащих газоразрядные индикаторные панели переменного тока с поверхностным разрядом, а именно, при его осуществлении обеспечивается высокая надежность управления ГИП при малом шаге элементов отображения и уменьшении в два раза количества драйверов строк.

Указанный технический результат при осуществлении изобретения достигается тем, что в известном способе управления газоразрядной индикаторной панелью переменного тока, заключающемся в разделении кадра изображения на субкадры, содержащие интервалы адресации и интервалы индикации, подаче в интервалах адресации импульсов записи на электроды управления и импульсов развертки на первые электроды индикации, ортогональные электродам управления а в интервалах индикации импульсов поддержания разряда на параллельные первые и вторые электроды индикации элементов отображения, используемых для формирования фрагмента изображения, соответствующего данному субкадру, кадр изображения разделяют на четыре субкадра с использованием четырех групп отображения, последовательно чередующихся вдоль электродов управления, при этом каждый из первых и вторых электродов индикации является общим для рядом расположенных вдоль электродов управления элементов отображения.

Представленный порядок подачи в интервалах адресации и индикации субкадров, импульсов записи, развертки и поддержания разряда обеспечивает высокую надежность управления ГИП, поскольку находящиеся в светящемся состоянии элементы отображения отделены друг от друга вдоль электрода управления тремя неработающими в данном субкадре промежутками между электродами индикации и, соответственно, не создают перекрестных помех при малом шаге элементов отображения.

Кроме того, использование первых и вторых электродов индикации в качестве общих для рядом расположенных вдоль электрода управления элементов отображения позволяет уменьшить в два раза по отношению к количеству строк на видеоизображении количества драйверов, необходимых для формирования импульсов развертки.

Для формирования видеоизображения с заданным количеством градаций яркости каждый субкадр разделяют на субполя, содержащие интервалы адресации, индикации и стирания, в интервалах адресации подают импульсы записи на электроды управления и импульсы развертки на первые электроды индикации элементов отображения, соответствующих данному субкадру, в интервале индикации подают импульсы поддержания разряда, а в интервалах стирания импульсы стирания на первые и вторые электроды индикации тех же элементов отображения, при этом количество импульсов поддержания разряда в интервалах индикации устанавливают в соответствии с заданной для данного субполя яркостью элементов отображения.

Введение в начале субкадров интервалов подготовки, в которых подают импульсы инициализации разряда на электроды элементов отображения, соответствующих данному субкадру, позволяет устранить искажения видеоизображений, связанных с запаздыванием возникновения разряда в элементах отображения в интервалах адресации субполей.

Проведенный заявителем анализ уровня техники, включающий поиск по патентным и научно-техническим источникам информации и выявление источников, содержащих сведения об аналогах заявленного изобретения, позволил установить, что заявителем не обнаружен аналог, характеризующийся признаками, идентичными всем существенным признакам заявленного изобретения, а определение из перечня выявленных аналогов прототипа как наиболее близкого по совокупности признаков аналога позволил выявить совокупность существенных по отношению к усматриваемому заявителем техническому результату отличительных признаков в заявленном объекте, изложенных в формуле изобретения.

Следовательно, заявленное изобретение соответствует требованию «новизна» по действующему законодательству.

Для проверки соответствия заявленного изобретения требованию изобретательского уровня заявитель провел дополнительный поиск известных решений с целью выявления признаков, совпадающих с отличительными от прототипа признаками заявленного изобретения, результаты которого показывают, что заявленное изобретение не следует для специалиста явным образом из известного уровня техники, поскольку из уровня техники, определенного заявителем, не выявлено влияние предусматриваемых существенными признаками заявленного изобретения преобразований на достижение технического результата, в частности, заявленным изобретением не предусматриваются следующие преобразования:

- дополнение известного средства какой-либо известной частью, присоединяемой к нему по известным правилам, для достижения технического результата, в отношении которого установлено влияние именно таких дополнений;

- замена какой-либо части известного средства другой известной частью для достижения технического результата, в отношении которого установлено влияние именно такой замены;

- исключение какой-либо части средства с одновременным исключением, обусловленной ее наличием функции и достижением при этом обычного для такого исключения результата;

- увеличение количества однотипных элементов для усиления технического результата, обусловленного наличием в средстве именно таких элементов;

- выполнение известного средства или его части из известного материала для достижения технического результата, обусловленного известными свойствами материала;

- создание средства, состоящего из известных частей, выбор которых и связь между ними осуществлены на основании известных правил, и достигаемый при этом технический результата обусловлен только известными свойствами частей этого объекта и связей между ними.

Следовательно, заявленное изобретение соответствует требованию «изобретательский уровень» по действующему законодательству.

Заявленный способ управления ГИП переменного тока поясняется чертежами на фиг. 1, 2 и 3.

Сведения, подтверждающие возможность осуществления изобретения с получением вышеуказанного технического результата, заключаются в следующем.

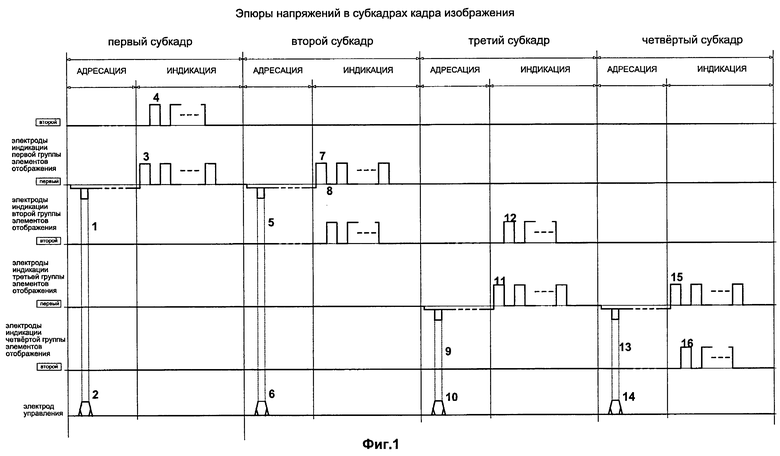

Как представлено на фиг. 1, в кадре изображения последовательно формируют четыре субкадра, каждый из которых имеет интервалы адресации и индикации, при этом в каждом субкадре используется одна из четырех групп элементов отображения, чередующихся вдоль электродов управления.

В интервале адресации первого субкадра обеспечивают селективное накопление заряда на первых электродах индикации элементов отображения первой группы строк за счет последовательной во времени подачи на эти электроды импульсов развертки 1 с одновременной подачей импульсов записи 2 на электроды управления тех элементов отображения, которые должны находиться в интервале индикации в светящемся в данном субкадре состоянии. Затем в интервале индикации подают импульсы поддержания разряда 3 и 4 на первые и вторые электроды индикации элементов отображения первой группы строк.

В интервалах адресации и индикации второго субкадра обеспечивают выполнение представленных выше операций с импульсами развертки 5 и записи 6, а также импульсами поддержания разряда 7 и 8 для элементов отображения данного субкадра.

Затем выполняют аналогичные операции для третьего субкадра, а затем - четвертого, как это представлено на фиг. 1.

Временная последовательность в кадре изображения первого, второго, третьего и четвертого субкадров может быть установлена произвольным образом, но одинаковой для всех кадров изображения.

На фиг. 2 представлены эпюры напряжений для способа управления с разделением субкадра на субполя, содержащие интервалы адресации, индикации и стирания.

В интервалах адресации обеспечивается селективное накопление электрических зарядов на диэлектрическом покрытии первых электродов индикации элементов отображения, которые должны находиться в светящемся состоянии в данном субполе данного субкадра, за счет последовательной подачи во времени импульсов развертки 1 на первые электроды индикации элементов отображения данной группы строк и импульсов записи 2 на электроды управления.

Затем в интервале индикации обеспечивается светящееся состояние выбранных в интервале адресации элементов отображения за счет подачи импульсов поддержания разряда 3 и 4 на первые и вторые электроды индикации, соответственно. При этом количество импульсов поддержания разряда в субполе устанавливают в соответствии с требуемой для данного субполя яркостью элементов отображения.

В конце субполя в интервале стирания обеспечивают снятие электрических зарядов, накопленных на диэлектрическом покрытии первых и вторых электродов индикации за счет подачи импульсов стирания 5 и 6 на первые и вторые электроды индикации элементов отображения, соответствующих данному субкадру.

На фиг. 3 представлены эпюры напряжений для способа управления с интервалами подготовки в субкадрах.

В начале субкадра для устранения искажений видеоизображения за счет запаздывания возникновения разряда при адресации производят инициализацию разряда в элементах отображения группы строк, соответствующих данному субкадру, за счет подачи импульсов инициализации разряда 5, 6 и 7 на электроды управления и на первые и вторые электроды индикации.

Для управления ГИП переменного тока с информационной емкостью 768×576 элементов отображения, каждый из которых содержит параллельные первый и второй электроды индикации и ортогональный им электрод управления, с шагом элементов отображения 0,145 мм по горизонтали и вертикали в примере конкретной реализации по предложенному способу были использованы импульсы развертки 1, 5, 9, 13, амплитуда которых составила 120 В, импульсы записи 2, 6, 10, 14 с амплитудой 90 В, а амплитуда импульсов поддержания разряда 3, 4, 7, 8, 11, 12, 15, 16 может находиться в диапазоне от 200 В до 210 В. Для формирования видеоизображения с заданной информационной емкостью потребовалось 288 выходов драйверов управления строк. Обеспечены хорошее качество видеоизображения и высокая надежность управления.

Таким образом, заявленный способ управления ГИП переменного тока обеспечивает высокую надежность управления при малом шаге элементов отображения, а также возможность уменьшения в два раза количества драйверов строк.

Изобретение относится к газоразрядной технике и может быть использовано в средствах отображения информации на газоразрядных индикаторных панелях (ГИП) переменного тока. Техническим результатом является повышение надежности управления ГИП при малом шаге элементов отображения и уменьшении в два раза количества драйверов строк. Результат достигается тем, что в способе управления ГИП переменного тока, заключающемся в разделении кадра изображения на субкадры, содержащие интервалы адресации и интервалы индикации, подаче в интервалах адресации субкадров импульсов записи на электроды управления и импульсов развертки на первые электроды индикации, перпендикулярные электродам управления, а в интервалах индикации импульсов поддержания разряда на параллельные первые и вторые электроды индикации элементов отображения, используемых для формирования фрагмента изображения, соответствующего данному субкадру, кадр изображения разделяют на четыре субкадра с использованием четырех групп элементов отображения, последовательно чередующихся вдоль электродов управления, при этом каждый из первых и вторых электродов индикации является общим для рядом расположенных вдоль электрода управления элементов отображения. 2 з.п. ф-лы, 3 ил.

1. Способ управления газоразрядной индикаторной панелью переменного тока, заключающийся в разделении кадра изображения на субкадры, содержащие интервалы адресации и интервалы индикации, подаче в интервалах адресации субкадров импульсов записи на электроды управления и импульсов развертки на первые электроды индикации, перпендикулярные электродам управления, а в интервалах индикации импульсов поддержания разряда на параллельные первые и вторые электроды индикации элементов отображения, используемых для формирования фрагмента изображения, соответствующего данному субкадру, отличающийся тем, что кадр изображения разделяют на четыре субкадра с использованием четырех групп элементов отображения, последовательно чередующихся вдоль электродов управления, при этом каждый из первых и вторых электродов индикации является общим для рядом расположенных вдоль электрода управления элементов отображения.

2. Способ управления по п. 1, отличающийся тем, что каждый субкадр разделяют на субполя, содержащие интервалы адресации, индикации и стирания, в интервалах адресации подают импульсы записи на электроды управления и импульсы развертки на первые электроды индикации элементов отображения, соответствующих данному субкадру, в интервалах индикации подают импульсы поддержания разряда, а в интервалах стирания импульсы стирания на первые и вторые электроды индикации тех же элементов отображения, при этом количество импульсов поддержания разряда в интервалах индикации устанавливают в соответствии с заданной для данного субполя яркостью элементов отображения.

3. Способ управления по п. 1 или 2, отличающийся тем, что в начале субкадров вводят интервалы подготовки, в которых подают импульсы инициализации разряда на электроды элементов отображения, соответствующих данному субкадру.
