Устройство для предпосевной обработки семян сельскохозяйственных культур Российский патент 2025 года по МПК A01C1/08

Изобретение относится к оборудованию для предпосевной обработки семян сельскохозяйственных культур преимущественно жидкими защитно-стимулирующими веществами.

Известно устройство для обработки семян защитно-стимулирующими веществами (см. пат. RU №2250589, МПК A01C 1/08 (2000.01), содержащее бункер для семян с дозатором, камеру протравливания семян, в которой установлены распределительный конус с дозатором и распылитель жидких веществ в виде струйной форсунки.

Недостатком прототипа является сложность конструкции, обусловленная установкой большого количества распылителей с целью круговой подачи жидкости для обработки семян.

Известен способ протравливания семян, принятый нами за прототип (см. а.с. СССР №1232159, МПК A01C 1/08 (2000.01)), содержащий бункер для подлежащих обработке семян с дозатором, под которым установлен конический распределитель семян с распылителем препарата, заключенным в камере обработки в виде усеченного конуса накопительный бункер обрабатываемого материала с вентиляционной системой с отсасывающим нагнетательным воздуховодами, при этом последний связан с распылителем препарата. Принцип работы данного устройства заключается в распылении и нанесении препарата на семена в процессе их совместного движения в пневмопроводе замкнутой вентиляционной системы и просасыванием в нем через поток семян циркулирующим препаратом.

Недостатком известного устройства является неравномерный сход семян с распределительного конуса, так как при даже небольшой вариации производительности входного семенного потока или изменения физико-механических свойств семян будет изменяться плотность и толщина кольцевого слоя семян в зоне обработки и, соответственно, его скважистость (порозность). В то же время часть препарата, не попавшая на семена, оседает на внутреннюю поверхность камеры обработки и впоследствии счищаются с нее семенами, контактирующими с этой поверхностью, тем самым они получают количество препарата больше рекомендуемой нормы. Все это в совокупности приводит к неравномерному распределению препарата на семенах. Кроме того, совместное в одном потоке перемещение распыленного препарата и обрабатываемых семян сокращает продолжительность воздействия препарата н семена, что может привести с снижению степени его осаждения и прилипания.

Целью изобретения является обеспечение возможности обработки материала с различной степенью скважистости (порозности), повышение качества обработки, уменьшение потерь препарата и снижение энергоемкости процесса.

Указанная цель достигается тем, что в известном устройстве, содержащем бункер с дозатором, камеру обработки, накопительный бункер обрабатываемого материала и вентиляционную систему с распылителем препарата, с нагнетательным и отсасывающим воздуховодами, камера обработки снабжена диффузором, выполненным в виде двух усеченных полых конусов, соединенных малыми основаниями между собой и образующих трубу Вентури, и соплом с распылителем, установленным на конце нагнетательного воздуховода, на котором размещен диффузор. Кроме того, сопло установлено с возможностью перемещения вдоль оси диффузора.

В такой конструкции диффузора входящий поток воздуха поступает в сужающуюся секцию, и по мере того, как площадь поперечного сечения потока уменьшается, скорость воздушного потока увеличивается (согласно Уравнению Бернулли). Поскольку воздух вынужден проходить через узкое сечение с очень большими скоростями, то здесь наблюдается большая турбулентность потока газа, создается разряжение и образуется эффект эжекции.

Размещение в сужающем сопле распылителя за счет создаваемого потоком воздуха разряжения в эту зону засасывается водная суспензия препарата, которая разбивается на мельчайшие пылеобразные частицы (водную пыль). Выходя из сопла, образованная пылеобразная смесь водной суспензии с воздухом (аэрозоль) через расширяющуюся часть диффузора поступает в рабочую камеру обработки.

Наличие в камере обработки диффузора с размещенным в нем соплом и распылителем препарата позволяет за счет прохождения нагнетаемого воздуха через его узкое сечение эжектировать (отсасывать) часть камерного воздуха, создавая тем самым внутри рабочей камеры дополнительный кольцевой воздушный поток с аэрозолем препарата, направленный против движения материала, который за счет этого дольше удерживается в камере обработки, что увеличивает его покрывающую способность.

Степень воздушного противотока и интенсивность воздействия препарата на материал регулируют изменением зазора между диффузором и соплом, перемещая последнее вдоль оси диффузора посредством, например, гофрированной вставки. Аналогично устанавливают режим обработки материала в зависимости от его скважистости (порозности) и скорости витания.

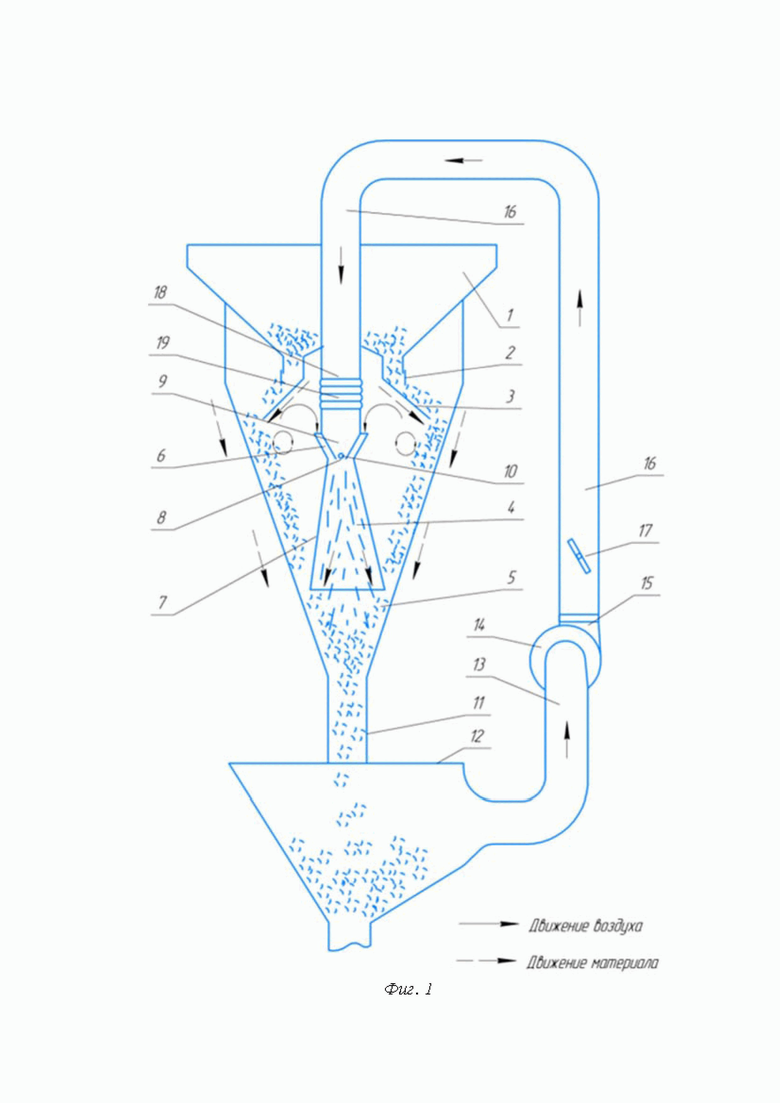

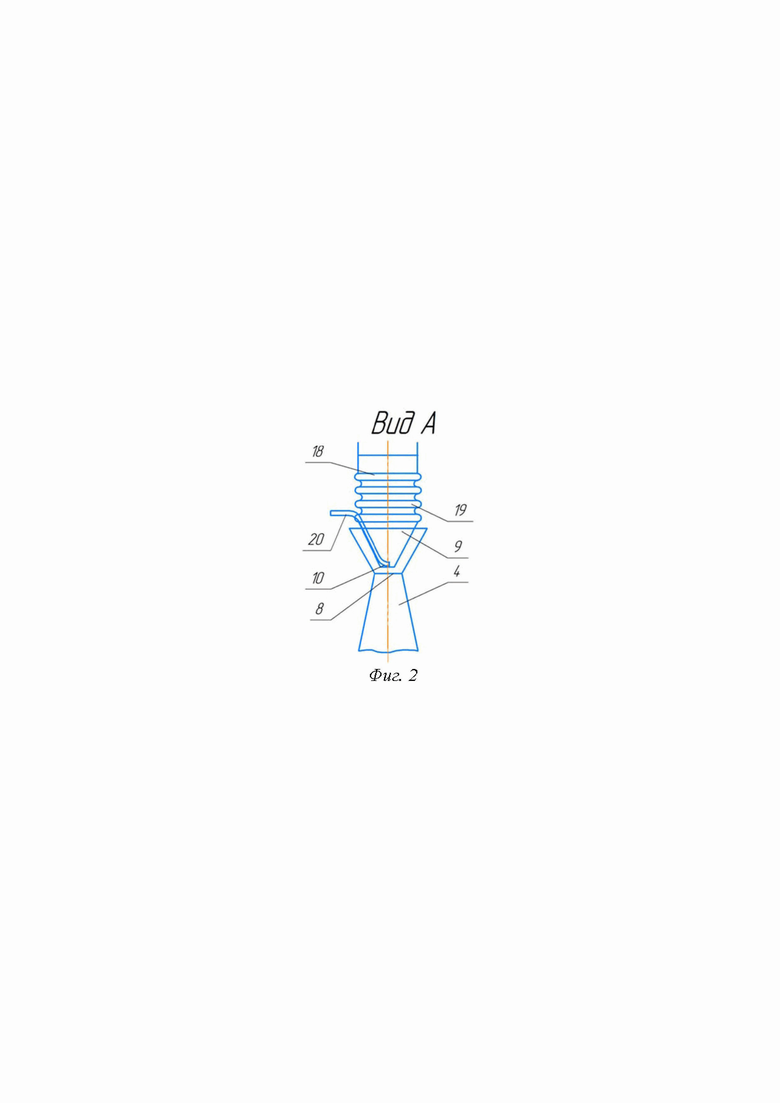

Изобретение поясняется фигурами, где на фиг. 1 изображена схема предлагаемой установки, общий вид, на фиг. 2 - вид А фиг. 1.

Установка содержит бункер 1 для материала с дозатором 2, распределительным конусом 3 и диффузором 4, смонтированных в камере обработки 5. Диффузор 4 выполнен в виде двух усеченных полых конусов 6 и 7, соединенных малыми основаниями между' собой и образующих трубу Вентури, в узком сечении 8 которой соосно с ней размещено сопло 9 с распылителем 10 препарата. Нижняя часть камеры обработки посредством всасывающего воздуховода 11 соединена с накопительным бункером 12 обработанного материала, а последний - посредством отсасывающего воздуховода 13 с вентилятором 14.

Выходной патрубок 15 вентилятора 14 соединен с нагнетательным воздуховодом 16, образуя с камерой обработки 5 замкнутую воздушную систему, степень рециркуляции которой изменяется заслонкой 17, при этом сопло 9 с распылителем препарата 10 установлено на конце 18 нагнетательного воздуховода 16 с возможностью перемещения вдоль оси диффузора 4 посредством гофрированной вставки 19.

Для подачи в распылитель препарата имеется питающая трубка 20, соединенная с системой подачи водной суспензии препарата (на фиг. не показана).

Устройство для предпосевной обработки семян сельскохозяйственных культур работает следующим образом.

На распределительный конус 3 направляется самотеком создаваемый дозатором 2 осесимметричный поток подлежащих обработке семян, который, сходя с распределителя 3, располагается равномерно по внутренней поверхности камеры обработки 5.

Препарат подается в распылитель 10, выходя из сопла 9 и проходя узкое сечение диффузора 4 диспергируется в аэрозоль за счет потока воздуха, создаваемого вентилятором 14, одновременно, выходя из сопла 9 и проходя узкое сечение диффузора 4 нагнетательный воздух эжектирует (отсасывает) часть камерного воздуха, входящего через зазор между соплом 9 и диффузором 4, создавая тем самым внутри рабочей камеры обработки 5 кольцевой воздушный поток с аэрозолем препарата, направленный против движения материала, при этом препарат оседает на семенах находящихся в камере 5 во взвешенном состоянии.

Остатки не осевшего на семена препарата, находящего в камере во взвешенном состоянии, захватываются кольцевым воздушным потоком и повторно направляются на семена, при этом за счет закрученного воздушного потока, в центре которого распыливается препарат, происходит его дополнительное насыщение аэрозолем, что улучшает его покрывающую способность. Степень рециркуляции аэрозоля, его насыщенность в камере обработки и интенсивность его воздействия на семена регулируются изменением зазора между соплом 9 и диффузором 4, осуществляемым перемещением сопла 9 вдоль оси диффузора 4 посредством гофрированной вставки 19. Аналогично устанавливают режим обработки материала в зависимости от его скважистости (порозности).

Изменяя напор воздуха заслонкой 17, можно регулировать время нахождения семенного материала в камере обработки, используя их различные скорости витания и поддерживая их во взвешенном состоянии для равномерного распределения препарата. Отработанный воздух воздуховодом 13 отсасывается из камеры обработки и повторно направляется по нагнетательному воздуховоду 16 к соплу 9, а обработанные семена ссыпаются в накопительный бункер 12.

Производительность установки регулируется при помощи дозатора 4, а степень обработки семян - изменением положения заслонки 17 и перемещением сопла 9 вдоль оси диффузора 4, что позволяет использовать установку для обработки любых видов семян с заданным количеством препарата.

Таким образом, предлагаемое устройство интенсифицирует процесс обработки материала, уменьшает затраты препарата, повышает качество обработки.

Изобретение относится к оборудованию для предпосевной обработки семян сельскохозяйственных культур преимущественно жидкими защитно-стимулирующими веществами. Устройство для предпосевной обработки семян содержит бункер с дозатором, камеру обработки, накопительный бункер обрабатываемого материала и вентиляционную систему с распылителем препарата, с нагнетательным и отсасывающим воздуховодами. Камера обработки снабжена диффузором, выполненным в виде двух усеченных полых конусов, соединенных малыми основаниями между собой и образующих трубу Вентури, и соплом с распылителем, установленным на конце нагнетательного воздуховода, на котором размещен диффузор. Кроме того, сопло установлено с возможностью перемещения вдоль оси диффузора. Изобретение позволит интенсифицировать процесс обработки материала, уменьшить затраты препарата, повысить качество обработки. 1 з.п. ф-лы, 2 ил.

1. Устройство для предпосевной обработки семян сельскохозяйственных культур, содержащее бункер с дозатором, конический распределитель семян, камеру обработки, накопительный бункер обрабатываемого материала и вентиляционную систему с распылителем препарата, нагнетательным и отсасывающим воздуховодами, отличающееся тем, что камера обработки снабжена диффузором, выполненным в виде двух усеченных полых конусов, соединенных малыми основаниями между собой и образующих трубу Вентури, при этом в узком сечении диффузора соосно с ним на конце нагнетательного воздуховода размещено сопло с распылителем препарата.

2. Устройство по п. 1, отличающееся тем, что сопло с распылителем установлено с возможностью перемещения вдоль оси диффузора.
