Устройство для остановки наружного артериального кровотечения при ранениях конечностей Российский патент 2025 года по МПК A61B17/132

Изобретение относится к медицинской технике, в частности к устройствам для временной остановки кровотечения из поврежденной конечности и может быть использовано для оказания в кратчайший период времени первой неотложной медицинской помощи военнослужащим, спасателям и сотрудникам органов безопасности, правоохранительных органов и охранных организаций при наружных кровотечениях из поврежденных вследствие ранения кровеносных сосудов.

При выполнении военнослужащими (сотрудниками) обязанностей по обеспечению общественного порядка, обороны и безопасности государства, ликвидации последствий чрезвычайных ситуаций, охраны важных государственных и прочих объектов существует высокая вероятность получения ими ранений, связанных с повреждением кровеносных сосудов, находящихся в конечностях, и обусловленных появлением наружных артериальных кровотечений, представляющих при несвоевременном и некачественном оказании первой медицинской помощи угрозу жизни и здоровью раненого.

Для исключения этих угроз при таких ранениях в особых условиях (в условиях массовых беспорядков, чрезвычайных ситуаций, длительного ведения боевых действий и т.п) необходимо минимизировать время, затрачиваемое на подготовку и приведение кровоостанавливающих устройств в рабочее положение (изъятие средства из аптечки, изготовление петли с последующим продеванием в нее конечности, установка на необходимом расстоянии от раны, сдавливание и фиксация). Это влияет на удобство и возможность раненым самостоятельного оказания себе первой помощи. При этом важно соблюдать требуемую продолжительность остановки кровотечения и необходимую для этого степень компрессии. Значительное передавливание конечности или превышение предельно допустимого времени установки кровоостанавливающих устройств может привести к некрозу тканей и потере конечности.

Из уровня техники известны различные конструкции кровоостанавливающих устройств, которые с различной степенью эффективности широко используются в медицинской практике.

Известно устройство для временной остановки наружного артериального кровотечения при ранениях конечностей военнослужащего [Патент RU 217143 U1l А61В 17/132], содержащее эластичный жгут, выполненный с возможностью прикрепления одним концом через крепления к внешней части формы одежды, по нижней границе верхней трети правого плеча, и с возможностью размещения в кармане, имеющем застежку из текстильных лент, при этом карман выполнен с возможностью крепления к форме одежды при помощи застежки из текстильных лент, при этом эластичный жгут имеет вытяжное полукольцо, выполненное с возможностью вытягивания рукой и создания тягового усилия, вытягивающего эластичный жгут из кармана, кроме того, эластичный жгут выполнен с возможностью размещения под вшитой на форме одежды тканевой накладкой, при этом эластичный жгут выполнен с возможностью прохождения через металлическую пряжку, прикрепленную к верхней части формы одежды непосредственно возле кармана, и с возможностью выхода из нее, а также с возможностью создания в натянутом положении на раненной конечности через форму одежды компрессии и с возможностью пережатия поврежденной конечности, при этом эластичный жгут выполнен с возможностью фиксации к форме одежды посредством имеющихся застежек из текстильных лент, а также крючков, выполненных с возможностью зацепления за расположенные на форме одежды петли.

Указанное техническое решение интегрировано в форму одежды военнослужащего, что позволяет раненому в кратчайший период времени, как самостоятельно, так и с посторонней помощью с минимальными усилиями, без использования медицинского жгута или турникета, находящихся в аптечке, обеспечить надежную временную остановку поверхностного артериального кровотечения раненной конечности.

Недостатками данного устройства являются:

дозирование давления (регулирование величины затягивания жгута) ограничено количеством и расстоянием между петлями на одежде и крючками на жгуте, что при использовании у раненых, имеющих разные антропометрические данные не обеспечивает необходимой компрессии;

застежки из текстильных лент не обеспечивают надежной фиксации жгута, а фиксация за счет крючков и петель обусловлена необходимостью совмещения крючка на жгуте с петлей на одежде, что вызывает сложность выполнения этого одной рукой, особенно в исключительных ситуациях (при загрязнении одежды, на морозе, в условиях чрезвычайной ситуации, при ведении боя и др.);

не обеспечивается контроль за длительностью наложения жгута.

Известно устройство для остановки наружного артериального кровотечения при ранениях конечностей [Патент RU 2818469 C1 А61В 17/132], содержащее эластичный жгут, выполненный с возможностью прикрепления одним концом через крепления к внешней части формы одежды, по нижней границе верхней трети плеча, и с возможностью размещения в кармане, имеющем застежку из текстильных лент, при этом карман выполнен с возможностью крепления к форме одежды при помощи застежки из текстильных лент, при этом эластичный жгут имеет вытяжное полукольцо, выполненное с возможностью вытягивания рукой и создания тягового усилия, вытягивающего эластичный жгут из кармана, кроме того, эластичный жгут выполнен с возможностью размещения под вшитой на форме одежды тканевой накладкой, при этом эластичный жгут выполнен с возможностью прохождения через металлическую пряжку, прикрепленную к верхней части формы одежды непосредственно возле кармана, и с возможностью выхода из нее, а также с возможностью создания в натянутом положении на раненной конечности через форму одежды компрессии и с возможностью пережатия поврежденной конечности, при этом эластичный жгут выполнен с возможностью фиксации к форме одежды посредством имеющихся застежек из текстильных лент. Посередине эластичного жгута выполнена продольная рифленая дорожка в виде треугольных выступов, имеющих со стороны свободного конца эластичного жгута наклонную сторону, а с другой стороны - прямую сторону, перпендикулярную поверхности эластичного жгута, а металлическая пряжка выполнена в виде плоского основания, прикрепленного вместе с одним концом эластичного жгута к форме одежды и имеющего с одной стороны прорезь, для прохождения свободного конца эластичного жгута, при этом основание выполнено заодно со ступенчатыми боковыми стенками, к которым на выходе свободного конца эластичного жгута из металлической пряжки установлены два направляющих ролика, для прижатия эластичного жгута по обоим краям от рифленой дорожки к основанию металлической пряжки, а посередине боковых стенок установлена ось качающегося коромысла, одно плечо которого выполнено в виде треугольной собачки, установленной вершиной угла во впадины между треугольными выступами рифленой дорожки таким образом, что прямая сторона треугольного профиля собачки примыкает к прямой стороне треугольного выступа рифленой дорожки, а наклонная сторона треугольного профиля собачки примыкает к наклонной стороне треугольного выступа рифленой дорожки, а второе плечо коромысла выполнено в виде кнопки, при этом сверху нижних ступеней ступенчатых боковых стенок установлен механический таймер таким образом, что между его нижним основанием и собачкой имеется зазор, в котором установлена пружина, для прижатия собачки к впадинам рифленой дорожки, а вдоль оси пружины проходит кнопка старт механического таймера, при этом на корпусе механического таймера установлена головка завода пружины механического таймера и кнопка-фиксатор сброса показаний времени. Данное устройство выбрано в качестве прототипа.

Недостатками прототипа являются:

отсчет времени компрессии начинается при первом подъеме собачки и воздействии ее на кнопку старт механического таймера, вследствие перемещения первого треугольного выступа рифленой дорожки эластичного жгута в начальный момент его вытягивания. При этом величины компрессии раненной конечности, достаточной для остановки кровотечения, не создается;

при ослаблении натяжения эластичного жгута необходимо сначала визуально зафиксировать показания времени компрессии раненной конечности, остановить время вручную, а при необходимости создания последующей компрессии этой конечности отсчет времени осуществляется только после предварительного нажатия кнопки-фиксатора сброса показаний времени, вследствие чего кнопка старт занимает исходное положение.

Технический результат изобретения направлен на обеспечение начала автоматического отсчета времени компрессии поврежденной конечности при достижении ее величины, достаточной для остановки кровотечения, а также простоты, удобства и автоматизации фиксации времени компрессии, начала отсчета времени последующей компрессии после ослабления жгута и суммирования времени его наложения с учетом периодов ослабления величины компрессии за счет автоматической остановки времени компрессии при ослаблении эластичного жгута и продолжения отсчета при повторном его натяжении.

Технический результат достигается тем, что в устройстве для остановки наружного артериального кровотечения при ранениях конечностей, содержащее эластичный жгут, выполненный с возможностью прикрепления одним концом через крепления к внешней части формы одежды, по нижней границе верхней трети плеча, и с возможностью размещения в кармане, имеющем застежку из текстильных лент, при этом карман выполнен с возможностью крепления к форме одежды при помощи застежки из текстильных лент, а эластичный жгут имеет вытяжное полукольцо, выполненное с возможностью вытягивания рукой и создания тягового усилия, вытягивающего эластичный жгут из кармана, при этом, эластичный жгут выполнен с возможностью размещения под вшитой на форме одежды тканевой накладкой, при этом эластичный жгут выполнен с возможностью прохождения через металлическую пряжку, прикрепленную к верхней части формы одежды непосредственно возле кармана, и с возможностью выхода из нее, и с возможностью создания в натянутом положении на раненной конечности через форму одежды компрессии и с возможностью пережатия поврежденной конечности, при этом эластичный жгут выполнен с возможностью фиксации к форме одежды посредством имеющихся застежек из текстильных лент, посередине эластичного жгута выполнена продольная рифленая дорожка в виде треугольных выступов, имеющих со стороны свободного конца эластичного жгута наклонную сторону, а с другой стороны - прямую сторону, перпендикулярную поверхности эластичного жгута, а металлическая пряжка выполнена в виде плоского основания, прикрепленного вместе с одним концом эластичного жгута к форме одежды и имеющего с одной стороны прорезь, для прохождения свободного конца эластичного жгута, при этом основание выполнено заодно со ступенчатыми боковыми стенками, к которым на выходе свободного конца эластичного жгута из металлической пряжки установлены два направляющих ролика, для прижатия эластичного жгута по обоим краям от рифленой дорожки к основанию металлической пряжки, а посередине боковых стенок установлена ось качающегося коромысла, одно плечо которого выполнено в виде треугольной собачки, установленной вершиной угла во впадины между треугольными выступами рифленой дорожки таким образом, что прямая сторона треугольного профиля собачки примыкает к прямой стороне треугольного выступа рифленой дорожки, а наклонная сторона треугольного профиля собачки примыкает к наклонной стороне треугольного выступа рифленой дорожки, а второе плечо коромысла выполнено в виде кнопки, при этом сверху нижних ступеней ступенчатых боковых стенок установлен механический таймер, на корпусе которого установлена головка завода пружины механического таймера и кнопка-фиксатор сброса показаний времени, конец эластичного жгута, прикрепленный через крепления к внешней части формы одежды, имеет выступ переменной высоты выполнен с возможностью установки устанавливается между плоским основанием металлической пряжки и направляющей пластиной, имеющими прорези для размещения в них выступа переменной высоты, а в нижней ступени одной ступенчатой боковой стенки металлической пряжки, в районе установки механического таймера, выполнено отверстие, для прохождения толкателя привода кнопки старт механического таймера, поджимаемого пружиной через шарик к выступу переменной высоты на эластичном жгуте, при этом собачка выполнена с возможностью прижатия к впадинам рифленой дорожки установленной на оси коромысла пружиной кручения, один конец которой зафиксирован с осью, а второй конец упирается в плечо коромысла, выполненное в виде кнопки, а выступ переменной высоты выполнен с возможностью растягивания и перемещения в сторону вытягивания эластичного жгута для перемещения шарика на поверхность выступа переменной высоты, имеющую большую высоту при начале отсчета времени компрессии раненной конечности и с возможностью сжатия и возвращения в исходное положение за счет упругости эластичного жгута для прижатия шарика к поверхности выступа переменной высоты на эластичном жгуте, имеющей минимальную высоту при остановке отсчета времени.

Отличительными признаками от прототипа является то, что конец эластичного жгута, прикрепленный через крепления к внешней части формы одежды, имеет выступ переменной высоты выполнен с возможностью установки устанавливается между плоским основанием металлической пряжки и направляющей пластиной, имеющими прорези для размещения в них выступа переменной высоты, а в нижней ступени одной ступенчатой боковой стенки металлической пряжки, в районе установки механического таймера, выполнено отверстие, для прохождения толкателя привода кнопки старт механического таймера, поджимаемого пружиной через шарик к выступу переменной высоты на эластичном жгуте, при этом собачка выполнена с возможностью прижатия к впадинам рифленой дорожки установленной на оси коромысла пружиной кручения, один конец которой зафиксирован с осью, а второй конец упирается в плечо коромысла, выполненное в виде кнопки, а выступ переменной высоты выполнен с возможностью растягивания и перемещения в сторону вытягивания эластичного жгута для перемещения шарика на поверхность выступа переменной высоты, имеющую большую высоту при начале отсчета времени компрессии раненной конечности и с возможностью сжатия и возвращения в исходное положение за счет упругости эластичного жгута для прижатия шарика к поверхности выступа переменной высоты на эластичном жгуте, имеющей минимальную высоту при остановке отсчета времени.

Заявляемое устройство интегрировано в полевую форму одежды военнослужащего (сотрудника правоохранительных органов и других федеральных органов исполнительной власти, осуществляющих деятельность по обеспечению общественного порядка, обороны и безопасности государства и ликвидации последствий чрезвычайных ситуаций) и располагается по нижней границе верхней трети правого и левого плеч, а также по нижней границе верхней трети правого и левого бедер.

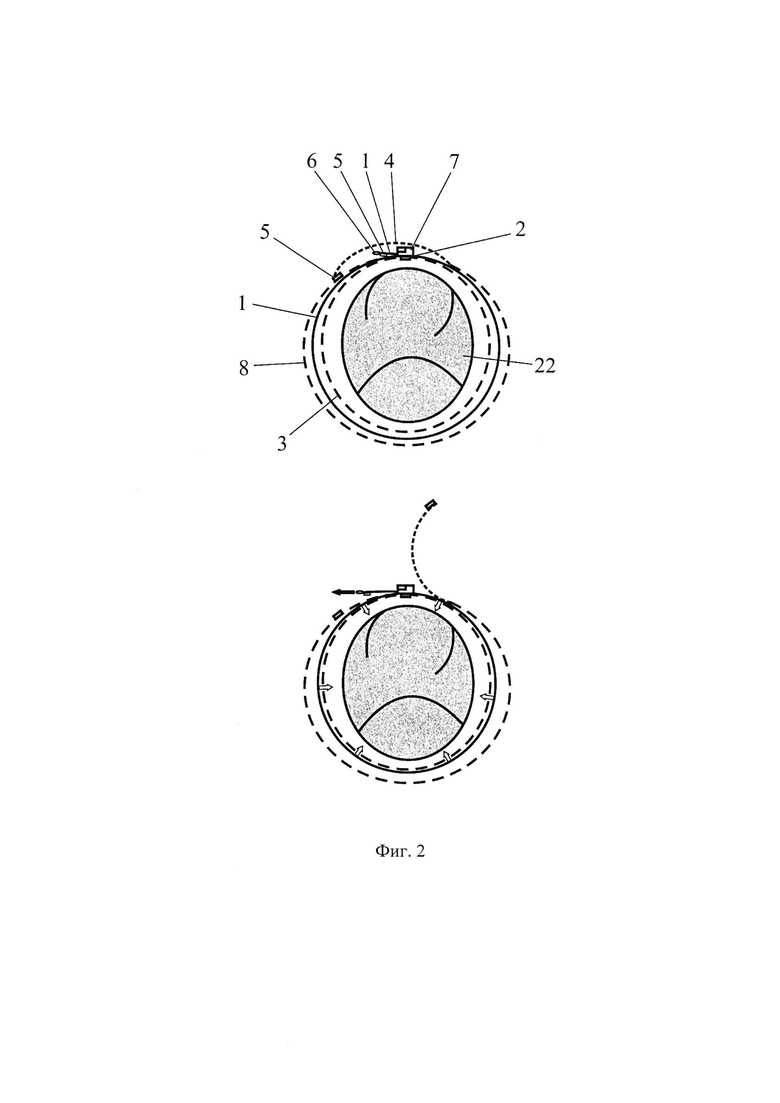

На фиг. 1 показаны возможные места размещения устройства на форме одежды, на фиг. 2 представлена схема устройства, на фиг. 3 представлена металлическая пряжка с направляющей пластиной и устанавливаемым между ними концом эластичного жгута, на фиг. 4 представлен внешний вид устройства в исходном положении, на фиг. 5 показана схема функционирования устройства.

Предлагаемое устройство для остановки наружного артериального кровотечения при ранениях конечностей содержит эластичный жгут 1, который прикрепляется одним концом через крепления 2 к форме одежды 3 и размещается в кармане 4, имеющем застежку из текстильных лент 5, действующих по принципу репейника. Свободный конец эластичного жгута 1, оснащенный вытяжным полукольцом 6 и застежкой из текстильных лент 5, сделав оборот вокруг элемента формы одежды 3 (рукава или штанины), проходит через металлическую пряжку 7, прикрепленную вместе с одним концом эластичного жгута 1 через крепления 2 к форме одежды 3 под клапаном кармана 4. Эластичный жгут 1 размещен под вшитой на форме одежды тканевой накладкой 8, выполняющей защитную функцию и исключающей сползание эластичного жгута вниз, удерживая его на необходимом месте. Спереди и сзади металлической пряжки 7 в тканевой накладке 8 имеются прорези для продевания через них эластичного жгута 1 между формой одежды 3 и тканевой накладкой 8.

Посередине эластичного жгута выполнена продольная рифленая дорожка в виде треугольных выступов 9, имеющих со стороны свободного конца эластичного жгута наклонную сторону, а с другой стороны - прямую сторону, перпендикулярную поверхности эластичного жгута. Длина эластичного жгута 1 и протяженность рифленой дорожки зависят от размера обмундирования.

Металлическая пряжка выполнена в виде плоского основания 10, прикрепленного вместе с одним концом жгута к форме одежды 3 и имеющего с одной стороны прорезь 11, через которую проходит свободный конец эластичного жгута. Основание 10 выполнено заодно со ступенчатыми боковыми стенками 12 и 19, к которым на выходе свободного конца эластичного жгута из металлической пряжки установлены два направляющих ролика 13, для прижатия эластичного жгута 1 по обоим краям от рифленой дорожки к основанию 10 металлической пряжки, а посередине боковых стенок установлена ось 14 качающегося коромысла, одно плечо которого выполнено в виде треугольной собачки 15, установленной вершиной угла во впадины между треугольными выступами 9 рифленой дорожки таким образом, что прямая сторона треугольного профиля собачки 15 примыкает к прямой стороне треугольного выступа 9 рифленой дорожки, а наклонная сторона треугольного профиля собачки 15 примыкает к наклонной стороне соседнего треугольного выступа 9 рифленой дорожки. Второе плечо коромысла выполнено в виде кнопки 16.

Сверху нижних ступеней ступенчатых боковых стенок 12 и 19 установлен механический таймер 17 таким образом, что между нижней частью его корпуса и собачкой 15 имеется зазор, позволяющий собачке 15 при повороте качающегося коромысла выходить из впадин между треугольными выступами 9 рифленой дорожки. Для прижатия собачки 15 к впадинам рифленой дорожки на оси1 4 установлена пружина 18 кручения, один конец которой зафиксирован с осью 14, а второй конец упирается в плечо коромысла, выполненное в виде кнопки 16. На корпусе механического таймера установлена головка 20 завода пружины механического таймера и кнопка- фиксатор 21 сброса показаний времени.

Конец эластичного жгута 1, прикрепленный через крепления 2 к внешней части формы одежды 3, имеет выступ 25 переменной высоты и устанавливается между плоским основанием 10 металлической пряжки и направляющей пластиной 26, имеющими прорези a и b для размещения в них выступа 25 переменной высоты.

В нижней ступени ступенчатой боковой стенки 19 металлической пряжки, в районе установки механического таймера 17, выполнено отверстие 27, через которое проходит толкатель 28 привода кнопки старт (не показана) механического таймера 17, поджимаемый пружиной 29 через шарик 30 к выступу 25 переменной высоты на эластичном жгуте 1.

При подготовке устройства к использованию по назначению металлическая пряжка 7 совместно с одним концом эластичного жгута 1 и направляющей пластиной 26 прикрепляется через крепления 2 к форме одежды 3, свободный конец эластичного жгута 1 продевается через прорезь в полость между формой одежды 3 и тканевой накладкой 8 и, сделав оборот вокруг рукава (штанины) формы одежды 3, выводится через вторую прорезь и пропускается через металлическую пряжку 7, выпускается наружу поверх тканевой накладки 8 и закрывается карманом 4 посредством застежек 5. При этом собачка 15 под действием пружины 18 занимает нижнее положение в одной из впадин между выступами 9 рифленой дорожки. Пружина (не показана) механического таймера 17 заводится посредством головки 20, после чего необходимо нажать на кнопку-фиксатор 21 для сброса показаний механического таймера и остановки отсчета времени. При этом толкатель 28 привода кнопки старт механического таймера 17 за счет пружины 29 прижимает шарик 30 к поверхности выступа 25 переменной высоты на эластичном жгуте 1, имеющей минимальную высоту, что обеспечивает исходное положение кнопки старт механического таймера 17, при котором отсчет времени не осуществляется. Устройство готово к использованию.

Сущность работы устройства для остановки наружного артериального кровотечения при ранениях конечностей заключается в том, что при открытом поверхностном артериальном кровотечении конечности (рук или ног) требуется быстрое наложение жгута в место выше раны с целью временной остановки кровотечения. Раненый самостоятельно или с помощью, без использования медицинской аптечки, обеспечивает временную остановку крови, используя интегрированное в форму одежды устройство.

Для остановки кровотечения необходимо открыть клапан кармана 4, потянуть за вытяжное полукольцо 6, скрепленное со свободным концом эластичного жгута 1, при вытягивании которого эластичный жгут делает оборот вокруг поврежденной конечности 22 и прижимается к ней в области металлической пряжки 7 через форму одежды 3, силиконовые прокладки 23 и 24 и по всей длине окружности конечности - через форму одежды 3.

При растяжении эластичный жгут 1 проходит через металлическую пряжку 7. При этом треугольные выступы 9 рифленой дорожки, контактирующие своими наклонными поверхностями с наклонной поверхностью собачки 15, перемещаясь вдоль основания 10 металлической пряжки, воздействуют на собачку 15 таким образом, что она, преодолевая усилие пружины 18, поднимается по наклонной поверхности этого выступа, что не препятствует выходу свободного конца эластичного жгута 1 их металлической пряжки 7 и создания компрессии раненной конечности.

Вытягивание эластичного жгута 1 из металлической пряжки 7 за вытяжное полукольцо 6 продолжается до создания величины компрессии, необходимой для остановки кровотечения, после чего вытягивающее воздействие на полукольцо 6 прекращается, свободный конец эластичного жгута 1 фиксируется к форме одежды при помощи застежки из текстильных лент 5, а клапан кармана 4 закрывается.

При вытягивании свободного конца эластичного жгута 1 за вытяжное полукольцо 6 происходит растяжение и удлинение эластичного жгута 1, в результате чего выступ 25 переменной высоты растягивается и перемещается в сторону вытягивания эластичного жгута 1, вследствие чего шарик 30 перемещается на поверхность выступа 25 переменной высоты на эластичном жгуте 1, имеющую большую высоту, что вызывает перемещение преодолевающего усилие пружины 29 толкателя 28 привода кнопки старт механического таймера 17 вверх. Механический таймер при этом запускается и начинается отсчет времени компрессии раненной конечности 22.

После снятия вытягивающего усилия с вытяжного полукольца 6 эластичный жгут 1 за счет своей упругости будет стремиться вернуться в исходное положение. Фиксация эластичного жгута в рабочем положении обеспечивается прижатием собачки 15 пружиной 18 во впадину между треугольными выступами 9 рифленой дорожки, в которой собачка 15 занимает место после снятия вытягивающего усилия. При этом треугольный выступ 9 рифленой дорожки, контактирующий своей прямой стороной с прямой стороной собачки 15 упирается в нее, что препятствует выходу эластичного жгута 1 за счет его упругости из металлической пряжки 7 в исходное положение.

Для ослабления величины компрессии эластичного жгута 1 необходимо нажать на кнопку 16. При этом осуществляется поворот коромысла, установленного на оси 14, в результате чего собачка 15, преодолевая усилие пружины 18, выходит из впадины между двумя соседними треугольными выступами 9 рифленой дорожки, и за счет отсутствия упора прямой стороны выступа 9 в прямую сторону собачки 15 эластичный жгут 1 под действием силы упругости возвращается в исходное положение. При этом выступ 25 переменной высоты сжимается и за счет упругости эластичного жгута 1 возвращается в исходное положение, а толкатель 28 привода кнопки старт механического таймера 17 за счет пружины 29 прижимает шарик 30 к поверхности выступа 25 переменной высоты на эластичном жгуте 1, имеющей минимальную высоту, что обеспечивает исходное положение кнопки старт механического таймера 17, при котором отсчет времени останавливается.

После ослабления натяжения эластичного жгута при необходимости возобновления компрессии раненной конечности, процесс, описанный выше, повторяется, а время натяжения эластичного жгута суммируется.

В устройстве могут применяться механические таймеры различной конструкции (с одним или двумя циферблатами, а также подающие звуковой сигнал при достижении максимально допустимого значения времени компрессии и др.)

После ослабления эластичного жгута 1 (при необходимости) сбросить показания механического таймера 17 нажатием кнопки-фиксатора 21.

В результате достигается обеспечение начала автоматического отсчета времени компрессии поврежденной конечности при достижении ее величины, достаточной для остановки кровотечения, а также простоты, удобства и автоматизации фиксации времени компрессии, начала отсчета времени последующей компрессии после ослабления жгута и суммирования времени его наложения с учетом периодов ослабления величины компрессии.

Изобретение относится к медицинской технике, а именно к устройству для остановки наружного артериального кровотечения при ранениях конечностей. Устройство содержит эластичный жгут, выполненный с возможностью прикрепления одним концом через крепления к внешней части формы одежды, по нижней границе верхней трети плеча, и с возможностью размещения в кармане, имеющем застежку из текстильных лент. Карман выполнен с возможностью крепления к форме одежды при помощи застежки из текстильных лент, а эластичный жгут имеет вытяжное полукольцо, выполненное с возможностью вытягивания рукой и создания тягового усилия, вытягивающего эластичный жгут из кармана. Эластичный жгут выполнен с возможностью размещения под вшитой на форме одежды тканевой накладкой. Эластичный жгут выполнен с возможностью прохождения через металлическую пряжку, прикрепленную к верхней части формы одежды непосредственно возле кармана, и с возможностью выхода из нее, и с возможностью создания в натянутом положении на раненой конечности через форму одежды компрессии, и с возможностью пережатия поврежденной конечности. Эластичный жгут выполнен с возможностью фиксации к форме одежды посредством имеющихся застежек из текстильных лент. Посередине эластичного жгута выполнена продольная рифленая дорожка в виде треугольных выступов, имеющих со стороны свободного конца эластичного жгута наклонную сторону, а с другой стороны - прямую сторону, перпендикулярную поверхности эластичного жгута, а металлическая пряжка выполнена в виде плоского основания, прикрепленного вместе с одним концом эластичного жгута к форме одежды и имеющего с одной стороны прорезь для прохождения свободного конца эластичного жгута. Основание выполнено заодно со ступенчатыми боковыми стенками, к которым на выходе свободного конца эластичного жгута из металлической пряжки установлены два направляющих ролика для прижатия эластичного жгута по обоим краям от рифленой дорожки к основанию металлической пряжки, а посередине боковых стенок установлена ось качающегося коромысла, одно плечо которого выполнено в виде треугольной собачки, установленной вершиной угла во впадины между треугольными выступами рифленой дорожки таким образом, что прямая сторона треугольного профиля собачки примыкает к прямой стороне треугольного выступа рифленой дорожки, а наклонная сторона треугольного профиля собачки примыкает к наклонной стороне треугольного выступа рифленой дорожки, а второе плечо коромысла выполнено в виде кнопки. Сверху нижних ступеней ступенчатых боковых стенок установлен механический таймер, на корпусе которого установлена головка завода пружины механического таймера и кнопка-фиксатор сброса показаний времени. Конец эластичного жгута, прикрепленный через крепления к внешней части формы одежды, имеет выступ переменной высоты, выполнен с возможностью установки, устанавливается между плоским основанием металлической пряжки и направляющей пластиной, имеющими прорези для размещения в них выступа переменной высоты, а в нижней ступени одной ступенчатой боковой стенки металлической пряжки, в районе установки механического таймера, выполнено отверстие для прохождения толкателя привода кнопки старт механического таймера, поджимаемого пружиной через шарик к выступу переменной высоты на эластичном жгуте. Собачка выполнена с возможностью прижатия к впадинам рифленой дорожки установленной на оси коромысла пружиной кручения, один конец которой зафиксирован с осью, а второй конец упирается в плечо коромысла, выполненное в виде кнопки, а выступ переменной высоты выполнен с возможностью растягивания и перемещения в сторону вытягивания эластичного жгута для перемещения шарика на поверхность выступа переменной высоты, имеющую большую высоту при начале отсчета времени компрессии раненой конечности, и с возможностью сжатия и возвращения в исходное положение за счет упругости эластичного жгута для прижатия шарика к поверхности выступа переменной высоты на эластичном жгуте, имеющей минимальную высоту при остановке отсчета времени. Техническим результатом изобретения является обеспечение начала автоматического отсчета времени компрессии поврежденной конечности при достижении ее величины, достаточной для остановки кровотечения, а также простоты, удобства и автоматизации фиксации времени компрессии, начала отсчета времени последующей компрессии после ослабления жгута и суммирования времени его наложения с учетом периодов ослабления величины компрессии за счет автоматической остановки времени компрессии при ослаблении эластичного жгута и продолжения отсчета при повторном его натяжении. 5 ил.

Устройство для остановки наружного артериального кровотечения при ранениях конечностей, содержащее эластичный жгут, выполненный с возможностью прикрепления одним концом через крепления к внешней части формы одежды, по нижней границе верхней трети плеча, и с возможностью размещения в кармане, имеющем застежку из текстильных лент, при этом карман выполнен с возможностью крепления к форме одежды при помощи застежки из текстильных лент, а эластичный жгут имеет вытяжное полукольцо, выполненное с возможностью вытягивания рукой и создания тягового усилия, вытягивающего эластичный жгут из кармана, при этом эластичный жгут выполнен с возможностью размещения под вшитой на форме одежды тканевой накладкой, при этом эластичный жгут выполнен с возможностью прохождения через металлическую пряжку, прикрепленную к верхней части формы одежды непосредственно возле кармана, и с возможностью выхода из нее, и с возможностью создания в натянутом положении на раненой конечности через форму одежды компрессии, и с возможностью пережатия поврежденной конечности, при этом эластичный жгут выполнен с возможностью фиксации к форме одежды посредством имеющихся застежек из текстильных лент, посередине эластичного жгута выполнена продольная рифленая дорожка в виде треугольных выступов, имеющих со стороны свободного конца эластичного жгута наклонную сторону, а с другой стороны - прямую сторону, перпендикулярную поверхности эластичного жгута, а металлическая пряжка выполнена в виде плоского основания, прикрепленного вместе с одним концом эластичного жгута к форме одежды и имеющего с одной стороны прорезь для прохождения свободного конца эластичного жгута, при этом основание выполнено заодно со ступенчатыми боковыми стенками, к которым на выходе свободного конца эластичного жгута из металлической пряжки установлены два направляющих ролика для прижатия эластичного жгута по обоим краям от рифленой дорожки к основанию металлической пряжки, а посередине боковых стенок установлена ось качающегося коромысла, одно плечо которого выполнено в виде треугольной собачки, установленной вершиной угла во впадины между треугольными выступами рифленой дорожки таким образом, что прямая сторона треугольного профиля собачки примыкает к прямой стороне треугольного выступа рифленой дорожки, а наклонная сторона треугольного профиля собачки примыкает к наклонной стороне треугольного выступа рифленой дорожки, а второе плечо коромысла выполнено в виде кнопки, при этом сверху нижних ступеней ступенчатых боковых стенок установлен механический таймер, на корпусе которого установлена головка завода пружины механического таймера и кнопка-фиксатор сброса показаний времени, отличающееся тем, что конец эластичного жгута, прикрепленный через крепления к внешней части формы одежды, имеет выступ переменной высоты, выполнен с возможностью установки, устанавливается между плоским основанием металлической пряжки и направляющей пластиной, имеющими прорези для размещения в них выступа переменной высоты, а в нижней ступени одной ступенчатой боковой стенки металлической пряжки, в районе установки механического таймера, выполнено отверстие для прохождения толкателя привода кнопки старт механического таймера, поджимаемого пружиной через шарик к выступу переменной высоты на эластичном жгуте, при этом собачка выполнена с возможностью прижатия к впадинам рифленой дорожки установленной на оси коромысла пружиной кручения, один конец которой зафиксирован с осью, а второй конец упирается в плечо коромысла, выполненное в виде кнопки, а выступ переменной высоты выполнен с возможностью растягивания и перемещения в сторону вытягивания эластичного жгута для перемещения шарика на поверхность выступа переменной высоты, имеющую большую высоту при начале отсчета времени компрессии раненой конечности и с возможностью сжатия и возвращения в исходное положение за счет упругости эластичного жгута для прижатия шарика к поверхности выступа переменной высоты на эластичном жгуте, имеющей минимальную высоту при остановке отсчета времени.
