Комплект средств обеспечения стрельбы управляемыми артиллерийскими снарядами Российский патент 2025 года по МПК F41G5/06 F41G11/00

Изобретение относится к области вооружения, в частности к управляемым артиллерийским снарядам (УАС) и корректируемым артиллерийским снарядам.

Изобретение предназначено для обеспечения стрельбы управляемыми артиллерийскими снарядами и минами калибра 120/122, 152/155, 207 мм и корректируемыми снарядами в части подготовки, расчета и ввода полетного задания в артиллерийские снаряды.

Известен комплект средств обеспечения стрельбы управляемыми артиллерийскими снарядами, описанный в журнале «Системы ВТО. Создание применение и перспективы, №4 (31), 2021. «К выбору схемы устройства ввода установок» - С. 12-16». Он содержит пульт ввода установок с автономным источником питания и контактное устройство, которые подключены друг к другу, при этом, контактное устройство соединено с электронной аппаратурой управляемого артиллерийского снаряда.

Известный комплект средств обеспечения стрельбы (КСОС) работает следующим образом. КСОС располагается у командира орудия и включает в свой состав пульт ввода установок с автономным источником питания и устройство контактное. При получении установок полетного задания командир орудия вручную вводит значения параметров полетного задания в пульт ввода установок. Далее пульт ввода установок соединяется посредством кабеля цифровой связи с устройством контактным, которое надевается на носовой отсек управляемого снаряда. При этом осуществляется физическая стыковка контактных площадок контактного устройства с контактными площадками цифрового интерфейса связи аппаратуры электронной управляемого снаряда, выведенными на корпус управляемого снаряда.

Недостатком прототипа является значительное время подготовки и обеспечения стрельбы УАС и невозможность подготовить и ввести полетное задание в дальнобойные управляемые снаряды, в которых реализован бесконтактный индуктивный способ ввода информации.

Кроме того, прототип не обеспечивает возможность подготовки и ввода полетного задания в управляемые артиллерийские снаряды наведение которых осуществляется по сигналам бортовой навигационной аппаратуры, для обеспечения работы которой необходимо перед стартом ввести в нее исходную цифровую навигационную информацию о космических аппаратах спутниковой системы позиционирования.

Задачей комплекта средств обеспечения стрельбы является повышение выживаемости орудийных расчетов при стрельбе УАС, а также унификация КСОС и реализация возможности с помощью одного унифицированного устройства обеспечивать подготовку и ввод полетного задания в широкую номенклатуру существующих и разрабатываемых управляемых артиллерийских снарядов и корректируемых артиллерийских боеприпасов. Кроме того, расширение функциональных возможностей КСОС и реализация с помощью предлагаемого КСОС всего набора операций обеспечения стрельбы УАС, а именно сбор исходной навигационной информации, ввод исходных данных, расчет параметров полетного задания и установок стрельбы орудия, ввод параметров полетного задания в артиллерийский снаряд как по проводному интерфейсу связи, так и бесконтактным способом.

Указанная задача достигается за счет того, что в комплекте средств обеспечения стрельбы управляемыми артиллерийскими снарядами, содержащем пульт ввода установок с автономным источником питания и устройство контактное, которые подключены друг к другу, при этом, контактное устройство соединено с электронной аппаратурой управляемого артиллерийского снаряда, при этом, новым является то, что в состав комплекта дополнительно введены навигационный спутниковый приемник, выполненный в виде датчика данных об исходной цифровой навигационной информации, выход которого подключен ко входу пульта ввода установок, устройство ввода установок, состоящее из блока управления, индуктивного устройства и автономного источника питания, при этом, второй выход пульта ввода установок подключен к внешнему устройству, его третий выход подключен ко входу блока управления, выход которого подключается ко входу индуктивного устройства, а сам пульт ввода установок оснащен дополнительными интерфейсами цифровой связи для подключения к навигационному спутниковому приемнику, к устройству ввода установок и к внешнему устройству, кроме того, индуктивное устройство содержит контрольную катушку и передающие катушки.

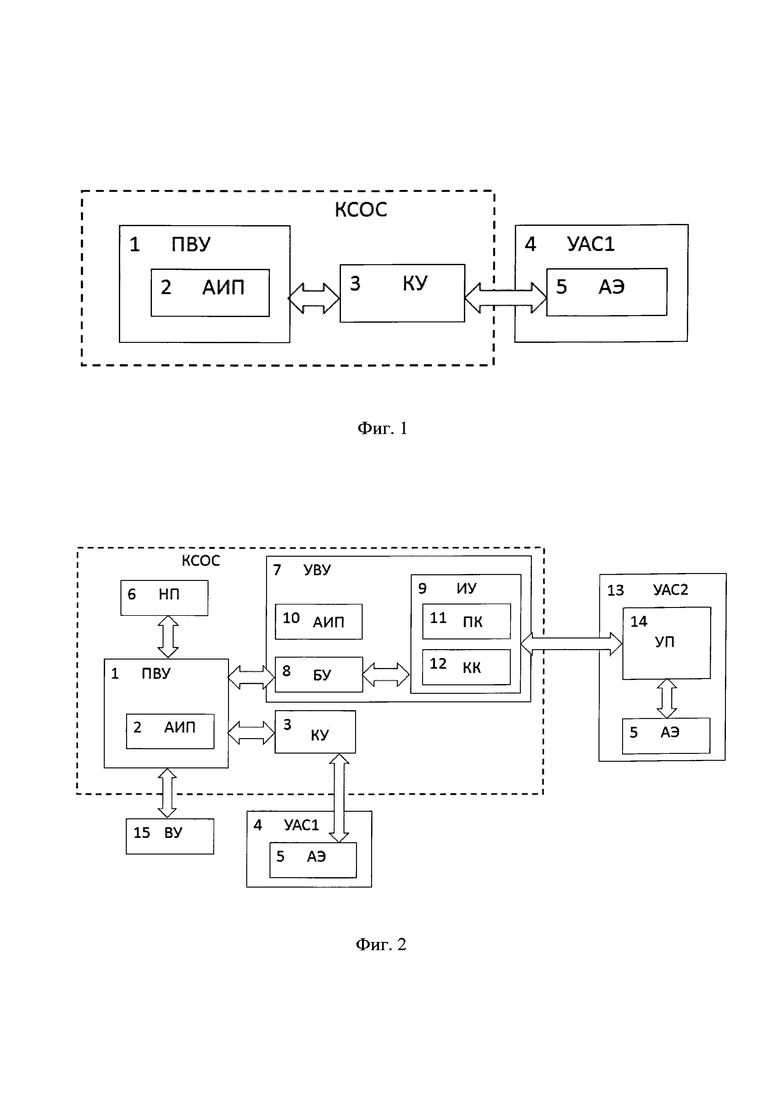

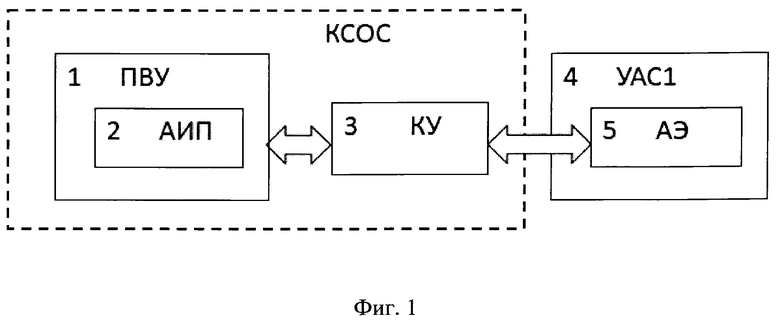

Предлагаемое изобретение поясняется графическими материалами - фиг. 1 и фиг. 2, где представлена блок-схема комплекта средств обеспечения стрельбы с использованием предлагаемого изобретения.

Комплект средств обеспечения стрельбы управляемыми артиллерийскими снарядами содержит пульт ввода установок 1 с автономным источником питания 2, устройство контактное 3, навигационный спутниковый приемник 6, устройство ввода установок 7, состоящее из блока управления 8, индуктивного устройства 9 и автономного источника питания 10. Пульт ввода установок 1 оснащен дополнительными интерфейсами цифровой связи для подключения к навигационному спутниковому приемнику 6, к устройству ввода установок 9 и к внешнему устройству 15.

Навигационный спутниковый приемник 6, выполненный в виде датчика данных об исходной цифровой навигационной информации, выход которого подключен ко входу пульта ввода установок 1. Первый выход пульта ввода установок 1 подключен к устройству контактному 3. Второй выход пульта ввода установок 1 подключен к внешнему устройству 15, его третий выход подключен ко входу блока управления 8, выход которого подключается ко входу индуктивного устройства 9. Индуктивное устройство 9 содержит контрольную катушку 12 и передающие катушки 11.

Предлагаемый комплект средств обеспечения стрельбы управляемыми артиллерийскими снарядами функционирует следующим образом.

Пульт ввода установок 1 предназначен для приема радиосигналов спутниковых навигационных систем типа ГЛОНАСС и GPS от навигационного спутникового приемника 6, ввода информации необходимой для расчета полетного задания УАС, расчета полетного задания УАС и установок стрельбы орудия, записи полетного задания в УАС.С помощью навигационного спутникового приемника 6 и пульта ввода установок 1 определяют координаты местоположения орудия, а также исходную цифровую навигационную информацию (системное время, альманахи и эфемериды по космическим аппаратам спутниковой навигации). Эти данные сохраняются в памяти пульта ввода установок 1.

Координаты местоположения орудия совместно с введенной в пульт ввода установок 1 информацией о координатах местоположения цели, баллистических поправках и метеоданных используются для расчета параметров полетного задания УАС и установок стрельбы орудия. Возможность рассчитывать установки полетного задания в пульте ввода установок 1 позволяет значительно сократить время, затрачиваемое на подготовку к стрельбе, что в итоге повышает выживаемость орудийных расчетов.

Для ввода установок полетного задания в управляемый артиллерийский снаряд 4, в котором реализован контактный способ ввода информации пульт ввода установок 1 подключается по цифровому проводному каналу связи к устройству контактному 3, которое физически подключается к контактным площадкам последовательного интерфейса связи аппаратуры электронной 5 управляемого артиллерийского снаряда 4 с помощью контактных ножей, причем в пульте ввода установок реализована выдача управляемого питания постоянного тока напряжением 12В на аппаратуру электронную 5 через устройство контактное 3.

Ввод установок полетного задания в управляемый артиллерийский снаряд 13, в котором реализован индуктивный бесконтактный способ ввода информации, реализуется следующим образом. Установки полетного задания УАС могут рассчитываться в пульте ввода установок 1, вводятся в пульт ввода установок 1 оператором вручную или приниматься от внешнего устройства 15.

Внешним устройством 15 может, например, быть пульт комплекса средств автоматизированного управления или радиостанция для связи с пунктом управления огнем. Параметры полетного задания по команде с пульта ввода установок 1 передаются по цифровому интерфейсу связи в устройство ввода установок 7 и сохраняются в его памяти. Наличие в пульте ввода установок 1 интерфейса связи с внешним устройством 15 позволяет также осуществлять координацию действий на огневой и командно-наблюдательной позициях при стрельбе и наведении управляемых снарядов на цель.

Для ввода установок полетного задания в управляемый артиллерийский снаряд 13 бесконтактным способом пульт ввода установок 1 подключается по цифровому проводному каналу связи к блоку управления 8 устройства ввода установок 7, причем блок управления 8 подключается к индуктивному устройству 9, а индуктивное устройство 9 посредством встроенных передающих катушек 11, обеспечивает индуктивное соединение с устройством приемным 14 управляемого снаряда 13 для передачи кодограммы полетного задания в устройство приемное 14 управляемого артиллерийского снаряда 13.

При этом, индуктивное устройство 9 в своем составе имеет контрольную катушку 12, предназначенную для контроля передаваемой кодограммы полетного задания и оценки правильности стыковки индуктивного устройства 9 с устройством приемным 14 управляемого снаряда 13.

Для УАС, имеющих в своем составе бортовую навигационную спутниковую аппаратуру, дополнительно передают исходную цифровую навигационную информацию (системное время, альманахи и эфемериды по космическим аппаратам спутниковой навигации), необходимую для быстрого выхода бортовой навигационной аппаратуры УАС в режим определения координат местоположения снаряда без потери времени на поиск спутников. Эту информацию замеряют с помощью навигационного спутникового приемника 6.

Пульт ввода установок 1 может быть выполнен, например, в виде защищенного планшета MIG Т8Х. В качестве навигационного приемника может, например, использоваться навигационный приемник «Орион-М». В качестве устройства ввода установок может, например, использоваться устройство ввода установок УВУ ЕИЛЮ468323.003 (изготовитель АО «НИИ ТМ»).

Использование изобретения позволит в одном комплекте средств обеспечения стрельбы реализовать возможность обеспечивать подготовку и ввод полетного задания в УАС как контактным способом ввода информации, так и бесконтактным индуктивным способом ввода информации. Кроме того, предложенный КСОС дополнительно обеспечивает возможность расчета установок стрельбы и полетного задания УАС, а также обеспечивает сбор исходной навигационной цифровой информации, необходимой для передачи в бортовую навигационную аппаратуру УАС.

Предложенное изобретение по сравнению с прототипом позволяет реализовать качественно новые свойства и расширяет функциональные возможности КСОС, сокращает номенклатуру КСОС и обеспечивает унификацию КСОС за счет поддержки возможности обеспечивать стрельбу широкой номенклатуры УАС. Кроме того, предлагаемый КСОС сокращает время подготовки УАС к стрельбе за счет реализации в нем функции расчета установок стрельбы и полетного задания УАС.

Изобретение относится к области вооружения, в частности к управляемым артиллерийским снарядам (УАС). Сущность предлагаемого технического решения заключается в следующем. Комплект средств обеспечения стрельбы управляемыми артиллерийскими снарядами, содержащий пульт ввода установок с автономным источником питания и контактное устройство, которые подключены друг к другу, при этом контактное устройство соединено с электронной аппаратурой УАС, навигационный спутниковый приемник, выполненный в виде датчика данных об исходной цифровой навигационной информации, выход которого подключен ко входу пульта ввода установок, устройство ввода установок, состоящее из блока управления, индуктивного устройства и автономного источника питания. Второй выход пульта ввода установок подключен к внешнему устройству, его третий выход подключен ко входу блока управления, выход которого подключается ко входу индуктивного устройства. Пульт ввода установок оснащен дополнительными интерфейсами цифровой связи для подключения к навигационному спутниковому приемнику, к устройству ввода установок и к внешнему устройству. Кроме того, индуктивное устройство содержит контрольную катушку и передающие катушки. Техническим результатом является повышение выживаемости орудийных расчетов при стрельбе УАС. 2 ил.

Комплект средств обеспечения стрельбы управляемыми артиллерийскими снарядами, содержащий пульт ввода установок с автономным источником питания и контактное устройство, которые подключены друг к другу, при этом контактное устройство соединено с электронной аппаратурой управляемого артиллерийского снаряда, отличающийся тем, что в состав комплекта дополнительно введены навигационный спутниковый приемник, выполненный в виде датчика данных об исходной цифровой навигационной информации, выход которого подключен ко входу пульта ввода установок, устройство ввода установок, состоящее из блока управления, индуктивного устройства и автономного источника питания, при этом второй выход пульта ввода установок подключен к внешнему устройству, его третий выход подключен ко входу блока управления, выход которого подключается ко входу индуктивного устройства, а сам пульт ввода установок оснащен дополнительными интерфейсами цифровой связи для подключения к навигационному спутниковому приемнику, к устройству ввода установок и к внешнему устройству, кроме того, индуктивное устройство содержит контрольную катушку и передающие катушки.
