Установка для предпосевной обработки семян сельскохозяйственных культур низкочастотным электромагнитным излучением Российский патент 2025 года по МПК A01C1/00

Изобретение относится к области сельского хозяйства, к устройствам, предназначенным для обработки семян сельскохозяйственных культур низкочастотным электромагнитным излучением.

Известно, что обработка семян в магнитном поле оказывает влияние на урожайность сельскохозяйственных культур [Савченко В.В. Установка для магнитной обработки семян сельскохозяйственных культур, Вестник ВИЭСХ 2013, №4 (13), С.12-14]. Наилучший эффект получен при низкочастотном (10 - 20 Гц) электромагнитном воздействии с напряжённостью 10 - 15 Тл. [Сорокопудова О.А., Донецких В.И., Долганова З.В. Стимуляция всхожести семян Iris Ensata Thunb. магнитными импульсами с изменяемой частотой. - Вестник Воронежского государственного университета. - Серия: Химия. Биология. Фармация. - 2016. - N 2. - С. 98-101], [Левина Н.С., Тертышная Ю.В., Бидей И.А., Елизарова О.В., Шибряева Л.С. Посевные качества семян мягкой яровой пшеницы (triticum aestivum l.) при разных режимах воздействия низкочастотным электромагнитным полем. - Сельскохозяйственная биология. - 2017. -Т. 52. - № 3. - С. 580-587], [Шибряева Л.С., Садыков Ж.С., Есполов Т.И., Жалнин Э.В., Садыкова С.Ж. Электромагнитные поля и излучения для сельскохозяйственной технологии. - Алматы: «Агроуниверситет». - 2020. - 290 с.].

Известно устройство для обработки семян или зерна низкочастотным электромагнитным излучением, [патент РФ №2694310, МПК A01C 1/00, 2019], включающее блок питания, блок управления излучателями и облучающее устройство, бункер, разделенный на секции вертикальными секционными панелями-шторами с размещенными на них электромагнитными излучателями, каждая секционная панель-штора соединена с блоком управления для обеспечения индивидуального режима работы излучателей, дно каждой секции снабжено выдвижной заслонкой, дно каждой секции снабжено выдвижной заслонкой. В бункер помещают семена и устанавливают режим облучения. После облучения открывают заслонки в нижней части бункера, выгружают семена в емкости (при дифференцированном режиме облучения, выгрузка из каждой секции производится отдельно).

Недостатком известного устройства является то, что в устройстве нет контроля качества и выходных параметров зерна; неизолированность отсеков ведет к смешиванию партий из разных секций и также вызывает загрязнение излучателей; согласно схеме, внешние части крайних панелей-штор с излучателями не участвуют в процессе облучения, что ведет к снижению производительности устройства.

Наиболее близким к заявляемому изобретению является устройство для обработки семян или зерна низкочастотным электромагнитным излучением [патент РФ №2821543, МПК A01C 1/00, 2024], включающее блок питания, блок управления излучателями и облучающее устройство; бункер, разделенный на секции вертикальными панелями-излучателями; на дне каждой секции размещена выдвижная заслонка; глухие полые перегородки, из проницаемого для электромагнитного поля материала, в полостях которых размещены панели-излучатели; дополнительные секции, расположенные по краям бункера; датчики влажности в каждой секции, связанные с блоком управления.

Недостатком известного устройства является то, что отсутствие механизма перемешивания зерна для достижения равномерной влажности во всем объеме бункера во время работы установки, снижает качество облучения и, следовательно, качество самих семян.

Технической задачей изобретения является повышение урожайности за счет повышения качества облученных семян.

Технологический результат достигается тем, что в установке для облучения семян сельскохозяйственных культур низкочастотным электромагнитным излучением, включающей блоки питания и управления излучателями, облучающее устройство, бункер с глухими полыми перегородками, в полостях которых размещены панели-излучатели, бункер разделен на секции вертикальными панелями-излучателями, на дне каждой секции выполнена выдвижная заслонка, дополнительные секции, расположены по краям бункера, датчики влажности установлены в каждой секции и связаны с блоком управления, согласно изобретению, бункер снабжен механизмом перемешивания семян, включающим два электродвигателя с возможностью вращения валов в разные стороны, установленные на противоположных его боковинах параллельных панелям-излучателям, на валу каждого электродвигателя, в каждой секции размещены лопатки, при этом валы и лопатки выполнены из немагнитного материала.

Изобретение поясняется чертежами.

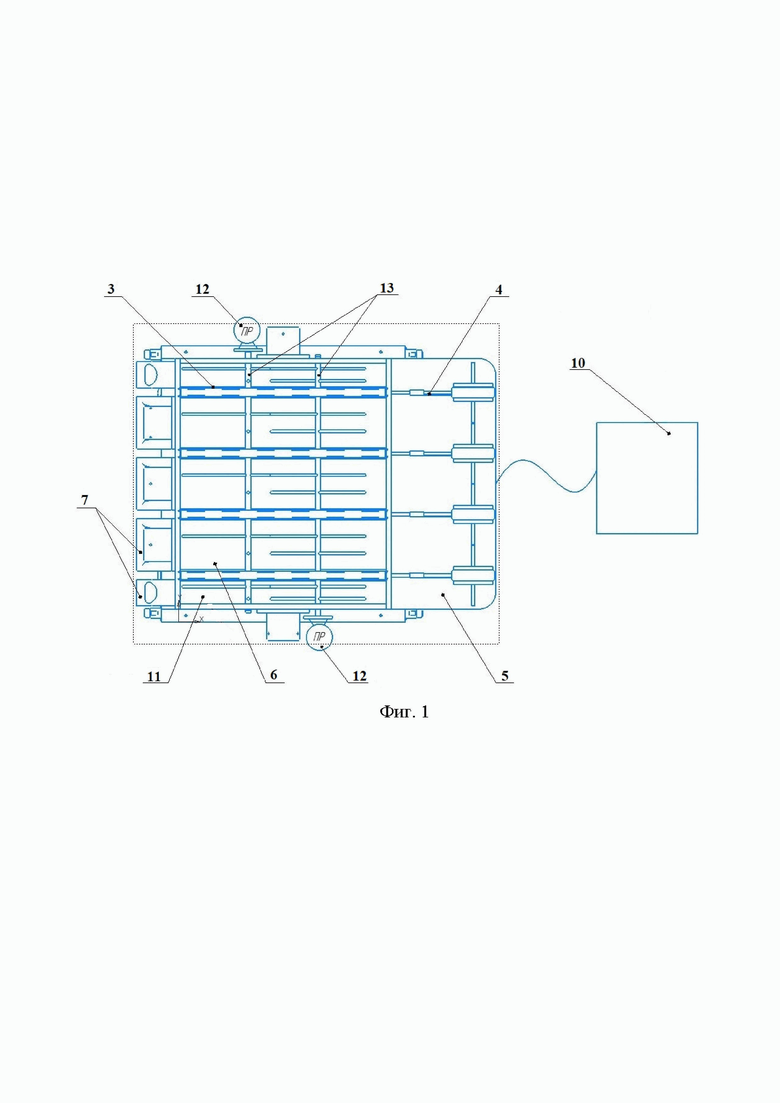

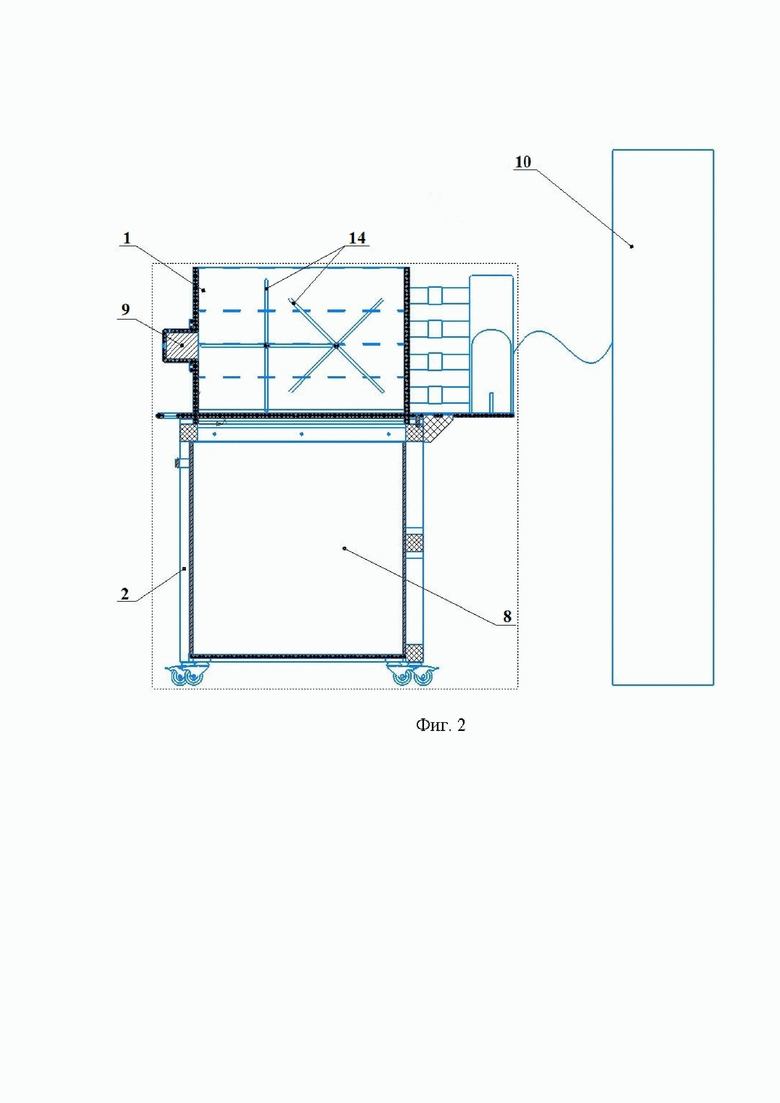

На фиг. 1 представлено оборудование для электромагнитного воздействия, вид сверху; на фиг. 2 - то же, вид сборку в разрезе.

Установка для предпосевной обработки семян сельскохозяйственных культур низкочастотным электромагнитным излучением состоит из бункера 1, расположенного на раме 2, внутри которого смонтированы глухие полые перегородки 3. В полостях перегородок 3 размещены панели-излучатели 4. На раме 2 размещена полка 5 для жесткой фиксации одного конца каждой панели-излучателя 4. Стенки бункера 1 и панели-излучатели 4 формируют секции 6 для облучаемого материала, дно которых выполнено в виде скользящих по пазам заслонок 7 для выгрузки облученного материала в контейнеры 8. В каждой секции 6 установлен датчик влажности 9, который передает информацию в блок управления 10 панелями-излучателями 4. Бункер 1 оснащен дополнительными секциями 11, размещенными по его краям, объем которых равен половине объема смежной с ним секции 6. На боковинах бункера 1, параллельных панелям-излучателям 4, установлено два электродвигателя 12, которые вращают валы 13 с перемешивающими лопатками 14.

Питание установки, в том числе питание электродвигателей 12, осуществляется от блока питания (не показан), который может быть интегрирован в блок управления 10.

Основой установки могут служить, например, магнитотерапевтические приборы «Алмаг» или «Полимаг» производства АО «Елатомский приборный завод».

Глубина проникновения электромагнитного поля в облучаемый материал зависит от модели панели-излучателя 4. Ширина секции 6 бункера 1 зависит от модели панели-излучателя 4.

Бункер 1 и перегородки 3 выполнены из материала, проницаемого для электромагнитного излучения. Перегородки 3 установлены в бункере 1 так, что секции 6 с облучаемыми семенами располагаются по обеим ее сторонам. Глубина проникновения электромагнитного поля от каждой панели-излучателя 4 вдвое меньше ширины секции 6, которая расположена между двумя панелями 6. Наличие дополнительных крайних секций 11, вдвое меньшей ширины смежной с ней секции 6, позволяет повысить производительность установки за счет увеличения объема.

Выполнение перегородок 3 глухими предотвращает загрязнение панелей-излучателей 4 и препятствуют смешиванию семян из соседних секций 6 бункера 1.

Объем контейнеров 8 для выгрузки семян соответствуют объему секций 6 бункера 1, под которыми он установлен.

Датчики влажности 9 подключены к блоку управления 10 через проводную сеть или дистанционно, например, через сеть Bluetooth.

Основные установочные настройки блока управления 10: время воздействия на объект, частота излучения, величина магнитной индукции в мТл.

Механизм перемешивания состоит из двух электродвигателей 12, на валах 13 которых установлены лопатки 14 для перемешивания семян в секциях 6 и 11 бункера 1. Валы 13 проходят сквозь все секции 6 и 11, не контактируя с панелями-излучателями 4. Лопатки 14 располагаются в каждой секции 6 и 11. Валы 13 и лопатки 14 выполнены из немагнитного материала.

Электродвигатели 12 вращают валы 13 с лопатками 14 в разные стороны. Это необходимо для предотвращения сгруживания семян у одной боковины бункера 1.

Устройство работает следующим образом.

Между боковыми стенками бункера 1 устанавливают перегородки 3, разделяющие его на секции 6. В полости перегородок 3 устанавливают панели-излучатели 4, концы которых жестко закрепляют на полке 5 и подключает их к блоку управления 10 через проводную сеть. В нишу под бункером 1 вплотную к раме 2 устанавливают контейнеры 8.

Оператор заполняет семенами кондиционной влажности отсеки бункера 1. Кондиционная влажность для каждой культуры и сорта может отличаться [Г.Т. Павловский, С.Д. Птицын. Очистка, сушка и активное вентилирование зерна. Учебник для сельских проф.-тех. училищ. Изд. 2-е испр. и доп. - М.: Высшая школа. - 1972. - 256 с.], поэтому семена с влажностью больше кондиционной подсушивают до загрузки в бункер 1.

Далее оператор подключает блок питания устройства к сети 220 В и включает устройство. Используя блок управления 10 оператор активирует необходимое количество панелей-излучателей 4, в соответствии с загруженными секциями 6 и 11, устанавливает режимы облучения для каждой из них.

Происходит процесс облучения семян.

Датчики 9 измерения влажности семенного материала непрерывно передают информацию в блок управления 10. При фиксации минимально допустимой кондиционной влажности семян блок управления 10 отключает панели-излучатели 4 автоматически независимо от времени, на которое рассчитана программа облучения.

Во время облучения семян наблюдается неравномерная влажность в слоях семян, помещенных в бункер 1. Блок управления 10, получая данные от датчиков влажности 9, контролирует влажность и при расхождении ее показаний на датчиках 9 более 1,5% включает механизм перемешивания [Постановление Правительства РФ от 01.08.2016 N 740 «Об определении функциональных характеристик (потребительских свойств) и эффективности сельскохозяйственной техники и оборудования»]. Когда блок управления 10 фиксирует расхождение равное 1,5%, он отключает механизм перемешивания. Скорость вращения лопаток 14 регулироваться блоком управления 10.

При выборе момента отключения установки, в приоритете находится разность влажности семян на разных датчиках 9 по отношению к минимально допустимой кондиционной влажности. Это означает, что блок управления 10 отключает панели-излучатели 4, но механизм перемешивания может продолжать работу.

Об окончании процесса облучения (перемешивания) блок управления 10 информирует оператора подачей звукового сигнала.

Далее оператор открывает заслонки 7 в нижней его части бункера 1 для выгрузки облученного материала в контейнеры 8, заменяет наполненные контейнеры 8 пустыми и загружает секции 6 и 11 бункера 1 новой партией семян. Процесс облучения повторяется.

Установка позволит повысить урожайность за счет повышения качества облученных семян.

Изобретение относится к области сельского хозяйства, к устройствам, предназначенным для обработки семян сельскохозяйственных культур низкочастотным электромагнитным излучением. Установка для облучения семян сельскохозяйственных культур низкочастотным электромагнитным излучением содержит бункер, разделенный на секции глухими полыми перегородками, в полостях которых размещены панели-излучатели для облучения семян, подключенные к блоку управления, дополнительные секции для облучения семян, расположенные по краям бункера, выполненную на дне каждой секции выдвижную заслонку, датчики влажности семян, установленные в каждой секции и связанные с блоком управления, и блок питания. Бункер снабжен механизмом перемешивания семян, выполненным в виде двух валов с лопатками, установленных на противоположных боковинах бункера, параллельных панелям-излучателям, с возможностью вращения относительно друг друга в разные стороны посредством своего электродвигателя. При этом лопатки на валах расположены с возможностью размещения их в каждой секции для облучения семян и выполнены, как и валы, из немагнитного материала. Изобретение позволит повысить урожайность за счет повышения качества облученных семян. 2 ил.

Установка для облучения семян сельскохозяйственных культур низкочастотным электромагнитным излучением, содержащая бункер, разделенный на секции глухими полыми перегородками, в полостях которых размещены панели-излучатели для облучения семян, подключенные к блоку управления, дополнительные секции для облучения семян, расположенные по краям бункера, выполненную на дне каждой секции выдвижную заслонку, датчики влажности семян, установленные в каждой секции и связанные с блоком управления, и блок питания, отличающаяся тем, что бункер снабжен механизмом перемешивания семян, выполненным в виде двух валов с лопатками, установленных на противоположных боковинах бункера, параллельных панелям-излучателям, с возможностью вращения относительно друг друга в разные стороны посредством своего электродвигателя, при этом лопатки на валах расположены с возможностью размещения их в каждой секции для облучения семян и выполнены, как и валы, из немагнитного материала.
