Защитный барьер ортопедического МРТ для исследования конечности лошади в стоячем положении Российский патент 2025 года по МПК A61B5/55 A61N2/06

Изобретение относится к ортопедическому МРТ для исследования конечности лошади в стоячем положении, а именно - к объектам, обеспечивающим защиту животного от получения механических травм при проведении диагностического обследования конечности методом магнитно-резонансной томографии.

Ортопедическая магнитно-резонансная томография стоящей лошади позволяет получить детальные, высококонтрастные изображения исследуемых отделов ее конечности в заданных проекциях произвольной ориентации. Применение метода обеспечивает высокоинформативную диагностику патологий конечностей лошади, превышающую по своей диагностической ценности результаты рентгеновского и УЗИ-обследований.

При проведении обследования конечности лошади в стоячем положении на ветеринарном ортопедическом МРТ лошадь медикаментозно вводится в состояние легкой седации, что обычно сопровождается определенными трудностями по ее размещению в рабочей зоне томографа, точному совмещению исследуемого участка ее конечности с центром рабочей зоны магнита томографа и обеспечению неподвижного ее состояния в процессе долгого обследования.

Ввиду методических особенностей, обследование на МРТ этого типа, в отличие от МРТ-обследования животных в лежачем положении под действием глубокого наркоза, весьма требовательно к обеспечению безопасности лошади, которая в состоянии полусна способна, выполняя амплитудные неуправляемые перемещения, повредить оборудование или, что значительно хуже - причинить себе вред.

По указанным причинам обязательным становится техническое обеспечение безопасности стоящей седированной лошади во всех фазах ее обследования на ветеринарном ортопедическом МРТ и исключение опасных для ее здоровья нештатных ситуаций при технологически обусловленных перемещениях магнита томографа. Особое внимание уделяется защите исследуемой конечности от ее попадания в технологический проем фальшпола вблизи рабочей зоны магнита при проведении исследования проксимальных отделов конечности, когда магнит поднят вверх из технологического проема.

Из уровня техники известна система Hallmarq Standing Equine MRI (sMRI), описанная CA 2471244 A1 (опуб. 26.06.2003 г., A61B 5/055; G01N 24/00; G01R33/28; G01R 33/38). Защита исследуемой конечности лошади от заступа в технологический проем в указанном устройстве обеспечивается выдвижением защитного элемента фальшпола. Согласно изобретению секция пола включает каркас, который встроен в углубление на переднем крае платформы. Каркас включает U-образную раму, состоящую из двух взаимно параллельных элементов, закрепленных на противоположных концах бокового элемента. Открытый конец рамы выровнен с передней частью платформы. Два неподвижных элемента пола установлены на раме параллельно и между элементами, чтобы определить три параллельных паза или отверстия. Опорная балка прикреплена к нижней стороне элементов для усиления каркаса и обеспечения поддержки для скользящих элементов пола. Три прямоугольных элемента пола установлены с возможностью скольжения вдоль взаимно параллельных направляющих, образованных в неподвижных элементах вдоль противоположных сторон пазов или отверстий.

Представленная система Hallmarq Standing Equine MRI (sMRI), однако, не позволяет обеспечить необходимый уровень защиты лошади при обследовании, так как ее конструкция не исключает риск смещения конечности в сторону магнита, особенно - при обследовании проксимальных отделов конечности лошади. Сложное механически, с большим числом взаимно перемещающихся элементов защитное устройство динамического перекрытия подвижной крышкой технологического проема фальшпола между полюсами магнита, освобождающегося при перемещениях магнита в процессе настройки его рабочего положения относительно обследуемого сустава установленной на межполюсный выступ фальшпола конечности лошади, фактически предназначена для иной цели, а именно, для обеспечения возможности смены исследуемой конечности лошади без ее перестановки. Однако такое решение не нашло практического применения. Рабочая зона обследования находится в центре межполюсного пространства магнита, которая всегда находится над межполюсным выступом фальшпола на некотором удалении от торца межполюсного выступа фальшпола, тогда как допускать размещение исследуемой конечности в зоне проема, как указано в аналоге, методически не требуется вообще. Таким образом, выявленный заявителем наиболее близкий аналог ортопедического МРТ для исследования конечности лошади в стоячем положении не имеет защитного барьера, обеспечивающего защиту конечности лошади от заступа в зону технологического поема фальшпола.

Задачей изобретения является обеспечение безопасности седированной лошади, размещаемой в стоячем положении на ортопедическом МРТ для исследования дистальных и проксимальных отделов ее конечности, совмещаемых с центром рабочей зоны мобильного магнита томографа.

Технический результат, объективно проявляющийся при использовании заявленного изобретения, заключается в обеспечении повышенной защиты конечности седированной лошади от попадания в технологический проем фальшпола ортопедического томографа, и, как следствие, исключении возможной травматизации лошади.

Технический результат достигается предложенной конструкцией защитного барьера ортопедического МРТ для исследования конечностей лошади в стоячем положении.

Согласно изобретению, защитный барьер представляет собой сборную конструкцию, включающую паз-уловитель, вертикально расположенный на опоре межполюсного выступа фальшпола, выполненный с возможностью установки в него плоского вертикального ограничителя перемещения исследуемой конечности лошади. В нижней части кармана паза-уловителя установлен концевой датчик информирования о штатной установке ограничителя в паз-уловитель. При этом барьер выполнен из материала, не имеющего магнитных свойств, а ограничитель имеет клиновидный профиль монтажного ребра для его свободного введения под действием силы тяжести в клиновидный карман паза-уловителя при установке и легкого извлечения при необходимости.

Предлагаемое решение иллюстрируют следующие материалы.

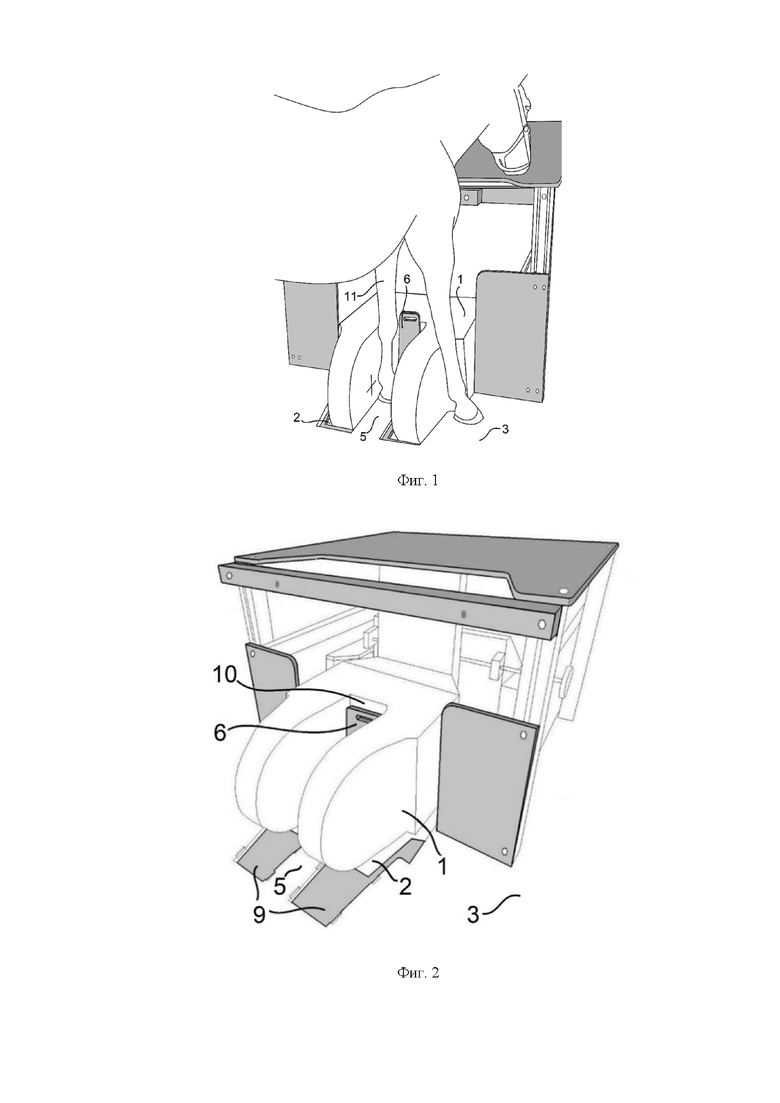

Фиг. 1 - показано расположение исследуемой передней конечности (11) лошади в рабочей зоне мобильного магнита (1), погруженного в технологический проем (2) фальшпола (3).

Фиг. 2 - общий вид магнитной системы ортопедического МРТ с верхним расположением магнита (1) над технологическим проемом (2) фальшпола (3) с установленным ограничителем (6) защитного барьера.

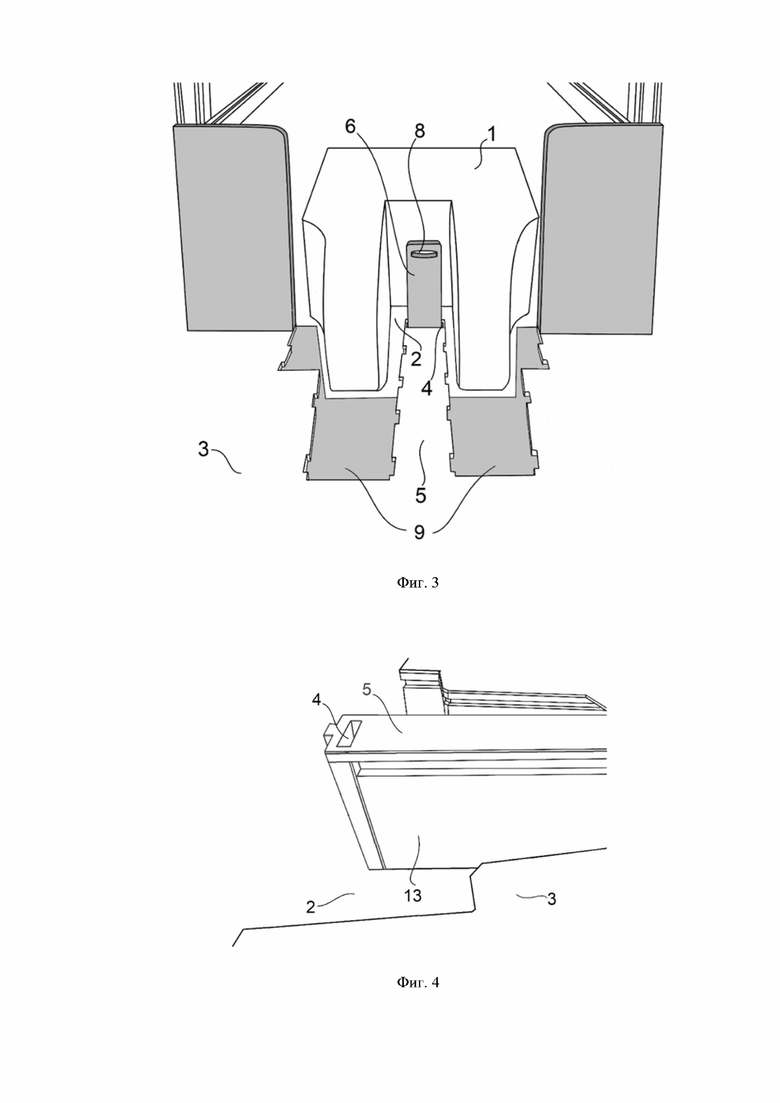

Фиг. 3 - фронтальный вид рабочей зоны томографа с установленным вертикальным ограничителем (6) защитного барьера технологического проема (2) за межполюсным выступом (5) фальшпола (3).

Фиг. 4 - показано место расположения паза-уловителя (4) защитного барьера.

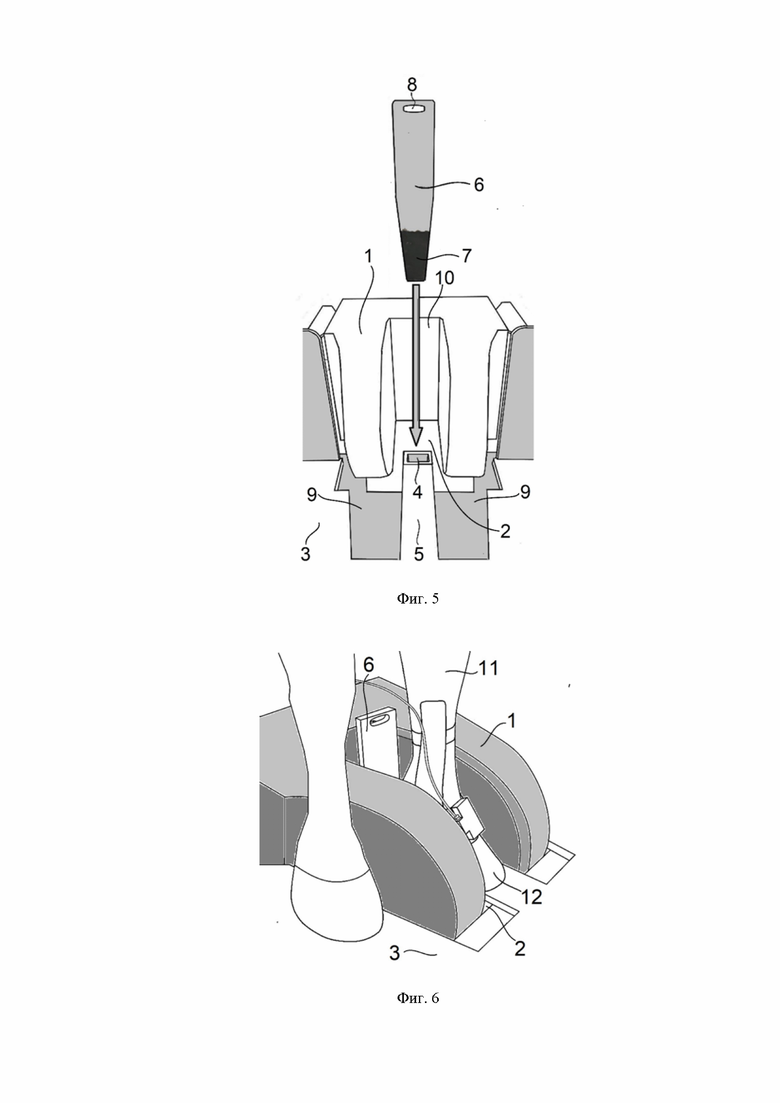

Фиг. 5 - показан способ монтажа защитного барьера ортопедического МРТ.

Фиг. 6 - показано расположение исследуемой задней конечности (11) лошади в рабочей зоне магнита (1), погруженного в технологический проем (2) фальшпола (3) при исследовании копыта (12).

Как говорилось выше, при проведении обследования конечности стоящей лошади на ветеринарном ортопедическом МРТ, лошадь медикаментозно вводится в состояние легкой седации, что, как правило, создает трудности при ее неподвижном размещении в рабочей зоне процедурного помещения томографа, тогда как для МРТ-диагностики требуется длительное точное совмещение исследуемого отдела конечности с центром рабочей зоны магнита. С этой целью томограф снабжен магнитной системой с мобильным магнитом (1) в составе и органами автоматизированного управления его перемещением, позволяющими выбирать рабочее положение магнита (1) в зависимости от позиции, занимаемой исследуемой конечностью лошади (фиг. 1).

Для обследования дистальных отделов конечности лошади, таких, например, как копыто (12), магнит (1) размещается с погружением в технологический проем (2) фальшпола (3), что позволяет разместить рабочую зону магнита (1) напротив стоящего на фальшполу копыта (12) лошади (фиг. 6).

При обследовании проксимальных отделов конечности лошади, таких, как например, запястье или скакательный сустав, магнит (1) выводится из фальшпола (3) вверх, освобождая под полюсами магнита (1) и в торце межполюсного выступа (5) фальшпола (3) технологический проем (2) (фиг. 3). При этом, участки технологического проема (2), расположенные под полюсами магнита (1) автоматически перекрываются подвижными защитными крышками (9), а за торцевой частью межполюсного выступа (5) фальшпола (3), на который опирается исследуемая конечность (11) лошади, открывается участок технологического проема (2) фальшпола (3), куда была погружена ранее перемычка (10) ярма магнита (1) (фиг. 5). Этот открытый участок технологического проема (2) рабочей зоны фальшпола (3) при проведении исследования проксимальных отделов конечности, когда магнит (1) поднят вверх из технологического проема (2), может стать причиной травмирования лошади при заступе в него исследуемой конечности (11) (фиг. 1). Для защиты конечности лошади (11) при обследовании, согласно изобретению, предлагается в проеме (2), за торцом межполюсного выступа (5) фальшпола (3), установить защитный барьер (фиг. 3).

Защитный барьер ортопедического МРТ для исследования конечности лошади в стоячем положении (фиг.1) представляет собой плоский стационарный ограничитель (6), устанавливаемый клиновидным монтажным ребром (7) вертикально в паз-уловитель (4) (фиг. 5).

В верхней части ограничителя (6) выполнена рукоять (8) для его удержания, а нижнее, его установочное монтажное ребро (7), имеет форму клина для возможности беспрепятственной установки ограничителя (6) в карман паза-уловителя (4), установленного на опоре (13) межполюсного выступа (5) фальшпола (3) (фиг. 4). Вертикальный ограничитель (6) при его установке исключает попадание исследуемой конечности (11) лошади в технологический проем (2) фальшпола (3) за межполюсным выступом (5) фальшпола (3) в рабочем зазоре магнита (1), не оборудованный защитной крышкой и освобождающийся при перемещении мобильного магнита (1).

Конечное положение легкосъемного ограничителя (6) с клиновидным профилем монтажного ребра (7) при его установке в карман паза-уловителя (7) фиксируется под действием силы тяжести, что исключает его случайное выпадение.

Для автоматического определения факта установки ограничителя (6) защитного барьера, на дне кармана паза-уловителя (4) установлен концевой датчик) наличия защиты (на фигурах не показан). В случае, если ограничитель (6) не установлен в паз-уловитель (4) или в случае, если он установлен некорректно, электрическая цепь концевого датчика наличия защиты, выведенная на цифровой вход спектрометра томографа, предупреждает об отсутствии ограничителя (6) защитного барьера мигающим красным флажком в окне интерфейса управления сканированием, отображенном на мониторе рабочей станции оператора томографа.

Ввиду того, что сборная конструкция защитного барьера находится в непосредственной близости к рабочей зоне магнита (1) томографа, имеющей высокую степень однородности постоянного магнитного поля, все элементы барьера и, в частности - ограничитель (6) выполняются из материалов, не имеющих магнитных свойств и потому не вносящих в полевую картину рабочей зоны магнита (1) искажений.

Защитный барьер выполняется с расчетом прочностных характеристик, учитывающих необходимость оказания достаточного блокирующего противодействия неконтролируемым силовым воздействиям со стороны обследуемой конечности (11) лошади (фиг. 1). При этом, ограничитель (6) защитного барьера имеет размеры и форму, не препятствующие необходимым перемещениям магнита (1) при настройке его рабочего положения.

Изобретение используют следующим образом.

При обследовании лошади на ортопедическом томографе ограничитель (6) устанавливают в карман паза-уловителя (4) до полной его фиксации под действием силы тяжести, после чего попадание исследуемой конечности (11) в технологический проем (2) фальшпола (3) процедурного помещения исключается (фиг. 5). Постоянное нахождение ограничителя (6) защитного барьера в поле зрения оператора упрощает контроль безопасного размещения лошади при проведении обследования. Если ограничитель (6) не установлен или установлен некорректно, электрическая цепь концевого датчика, выведенная на цифровой вход спектрометра томографа, вырабатывает сигнал отсутствия защитного барьера, вызывающий остановку обследования с появлением мигающего флажка в окне интерфейса управления сканированием, отображенном на мониторе рабочей станции оператора томографа, что требует для продолжения обследования устранения причины создания нештатной ситуации.

Даже в случае, когда лошадь, находясь в седированном состоянии, совершает амплитудные неуправляемые перемещения, предлагаемое изобретение защищает исследуемую конечность лошади от попадания в технологический проем фальшпола вблизи рабочей зоны томографа магнита при любом положении мобильного и, тем самым, исключает возможную травматизацию лошади.

При использовании защитного барьера обеспечивается надежная, визуально контролируемая, непреодолимая лошадью защита от попадания ее обследуемой конечности в технологический проем (2) фальшпола (3), находящийся за торцевой частью межполюсного выступа (5) фальшпола (3), на котором она стоит при перемещениях магнита (1) в процессе настройки его рабочего положения относительно исследуемой конечности лошади и при обследовании в дальнейшем. Таким образом, возможность травматизации исследуемой конечности лошади при обследовании исключается.

Изобретение относится к ортопедическому МРТ для исследования конечности лошади в стоячем положении, а именно к объектам, обеспечивающим защиту животного от получения механических травм при проведении диагностического обследования конечности методом магнитно-резонансной томографии. Защитный барьер выполнен в виде сборной конструкции из материалов, не имеющих магнитных свойств, и включает паз-уловитель, вертикально расположенный на опоре межполюсного выступа фальшпола, выполненный с возможностью установки в него плоского вертикального ограничителя перемещения исследуемой конечности лошади. В нижней части кармана паза-уловителя установлен концевой датчик информирования об установке ограничителя в паз-уловитель. Ограничитель имеет клиновидный профиль. Предложенная конструкция защитного барьера защищает исследуемую конечность седированной лошади при проведении диагностики от попадания в технологический проем фальшпола вблизи рабочей зоны томографа при любом положении мобильного магнита и тем самым исключает возможную травматизацию лошади. 1 з.п. ф-лы, 6 ил.

1. Защитный барьер ортопедического МРТ для исследования конечности лошади в стоячем положении, представляющий собой изготовленную из немагнитных материалов сборную конструкцию, включающую вертикальный ограничитель перемещения исследуемой конечности лошади и паз-уловитель, выполненный с возможностью установки в него ограничителя, причем паз-уловитель вертикально расположен на опоре межполюсного выступа фальшпола, а в нижней части кармана паза-уловителя установлен концевой датчик информирования об установке в него ограничителя.

2. Защитный барьер по п. 1, отличающийся тем, что ограничитель имеет клиновидный профиль.
