Броневая защита прицела Российский патент 2025 года по МПК F41H5/18 F41H5/26

Изобретение относится к военной технике, к боевым бронированным машинам с прицелами, установленными на боевом отделении. Броневая защита может использоваться как дополнительное бронирование прицела, так и для защиты стекла прицела от пуль и осколков.

Известно устройство броневой защиты стекла приемопередатчика дальномера, установленного на танке Т-54М (Танк Т-54М. Техническое описание и инструкция по эксплуатации, книга первая. Военное издательство Министерства обороны СССР, Москва, 1982 г., стр. 205-209). Броневая защита выполнена в виде крышки, шарнирно закрепленной на бронезащите и подпружиненной пружиной кручения. На крышке закреплено уплотнение, препятствующее попаданию влаги и пыли на защитное стекло приемопередатчика дальномера. В нижней части крышка шарнирно соединена с тягой привода, с помощью которого происходит ее открывание и закрывание. Недостаток конструкции - выступание крышки за габариты броневого защитного корпуса, что приводит к ее повреждению при эксплуатации.

Известна броневая защита объектива прицела танка, описанная в патенте на изобретение РФ №2212621, и взятая нами в качестве прототипа. Броневая защита выполнена в виде крышки, шарнирно закрепленной на головке прицела, и привода, обеспечивающего поворот крышки вокруг оси. Крышка имеет две створки, шарнирно соединенные между собой. Верхняя створка шарнирно соединена с кулисой, установленной с возможностью прокачивания относительно бронезащиты головки прицела. Нижняя створка подпружинена и шарнирно закреплена на бронезащите. Створка жестко связана с сектором, по наружной поверхности которого проложен трос ручного привода.

Недостаток броневой защиты - выступание кулисы за габариты прицела, что приводит к ее повреждению, а также наличие ручного привода в виде троса, что уменьшает надежность работы конструкции.

Задачей предлагаемого изобретения является улучшение боевых и эксплуатационных характеристик боевой машины.

Поставленная задача решается броневой защитой прицела, выполненной в виде крышки, закрывающей головку прицела, и находящейся внутри броневого колпака прицела, крышка установлена с возможностью поворота относительно прицела при помощи привода, при этом, новым является то, что крышка выполнена в виде обечайки, которая закреплена на подшипнике, установленном на основании прицела, в боковой стенке которой со стороны прицела расположены два отверстия, таким образом, что они находятся напротив окна, выполненного в боковой поверхности броневого колпака прицела, также привод выполнен в виде электромеханизма с рейкой, который прикреплен к головке прицела, рейка кинематически взаимодействует с зубчатым колесом, которое размещено сверху на выступе втулки, выполненной в виде диска с выступом. В центре зубчатого колеса выполнено квадратное отверстие. Выступ втулки размещен в отверстии зубчатого колеса.

Предложенное техническое решение поясняется графическими материалами - фиг. 1-7, где:

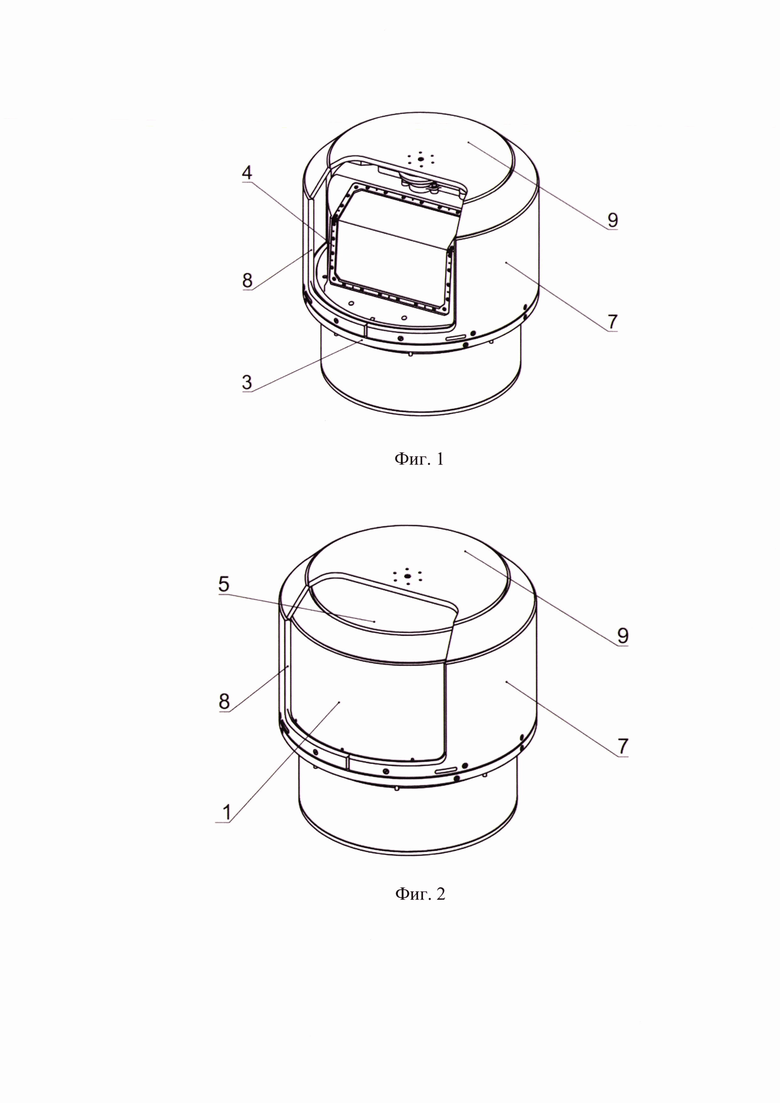

фиг. 1 - общий вид броневой защиты прицела,

фиг. 2 - вид в положении обечайки, закрывающей объектив головки прицела,

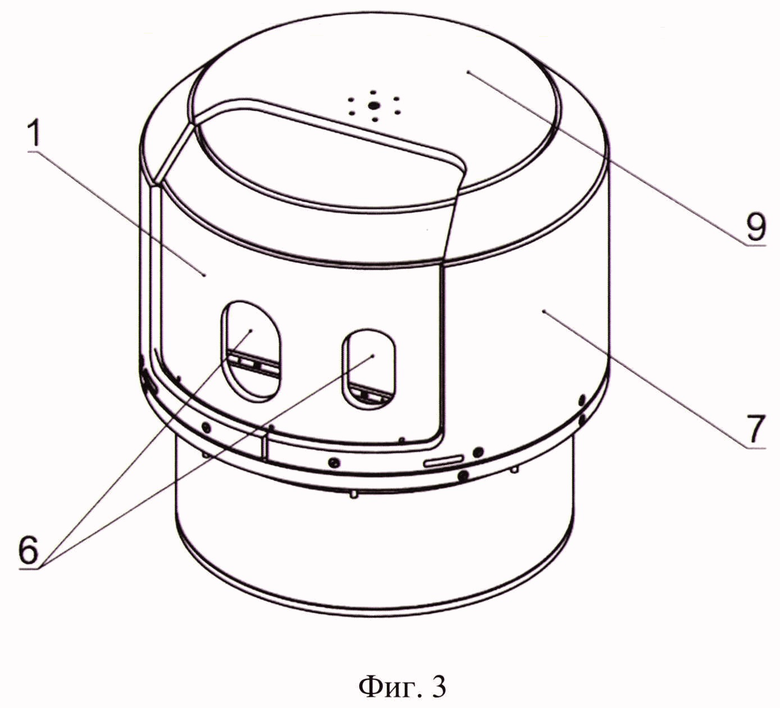

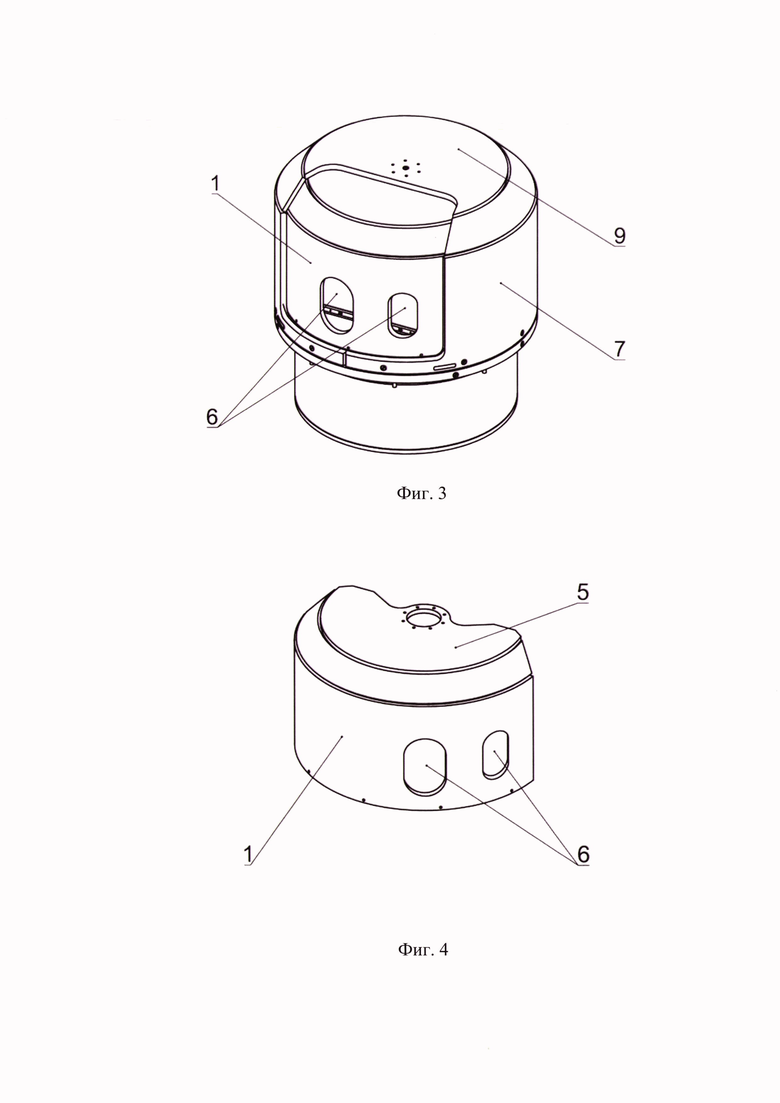

фиг. 3-вид в положении, когда овальные отверстия обечайки совмещены с объективом головки прицела,

фиг. 4 - общий вид обечайки,

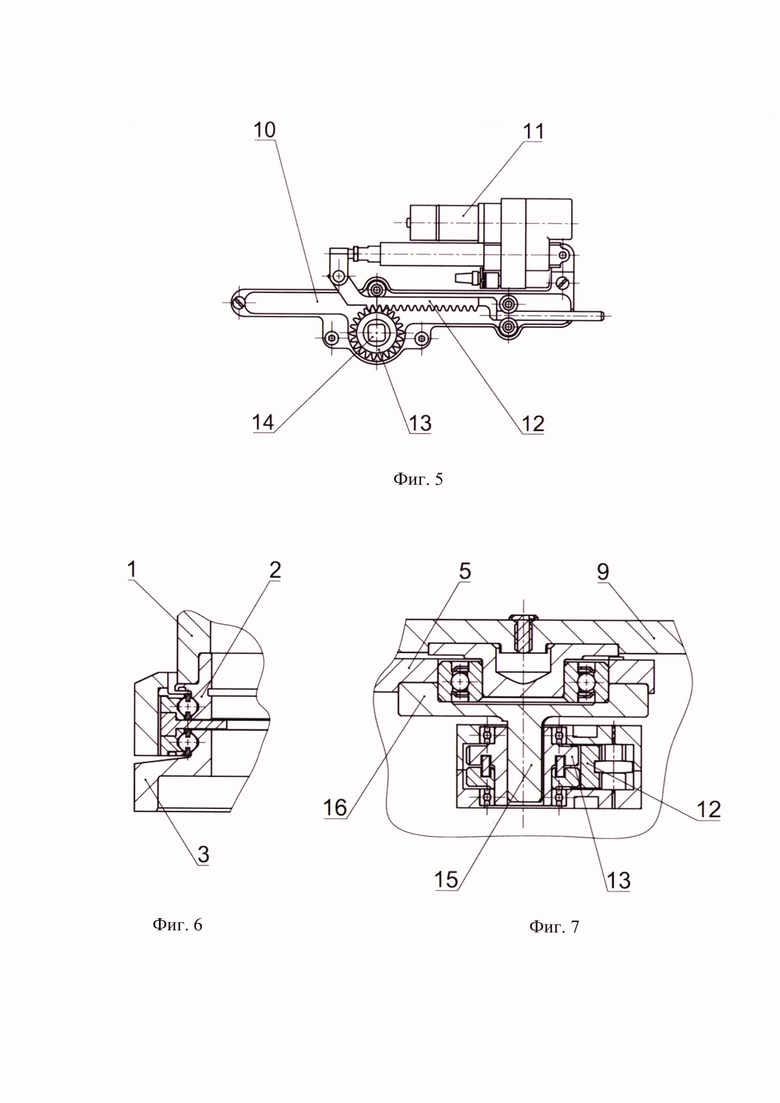

фиг. 5 - конструкция электропривода,

фиг. 6 - разрез по месту крепления обечайки к основанию прицела,

фиг. 7 - разрез по оси вращения обечайки относительно броневого колпака.

Броневая защита прицела состоит из обечайки 1, установленной на подшипнике 2, закрепленном на основании 3. Внутри обечайки 1 размещена головка прицела 4. Обечайка 1 имеет верхнюю стенку 5, которая закрывает головку прицела 4 сверху. Обечайка 1 и верхняя стенка 5 выполнены из броневого материала. В боковой стенке обечайки 1 выполнены два овальных отверстия 6. Снаружи обечайка 1 закрыта броневым колпаком 7. В боковой стенке броневого колпака вырезано сквозное окно 8. На головке прицела 4 закреплен привод 10, состоящий из электромеханизма 11 с рейкой 12. Рейка 12 кинематически связана с зубчатым колесом 13. В зубчатом колесе 13 выполнено квадратное отверстие 14 в котором размещен квадратный выступ 15 втулки 16. Втулка 16 закреплена на верхней стенке 5 обечайки 1.

Работа броневой защиты прицела осуществляется следующим образом. В исходном положении, когда боевая машина находится на хранении или на марше, головка прицела закрыта обечайкой 1. Для обзора местности и для боевой работы обечайка 1 с помощью привода 10 поворачивается в положение, изображенное на фиг. 1. При этом возможна работа всех каналов прицела. Поворот обечайки 1 осуществляется за счет включения электромеханизма 11, который перемещает рейку 12. Рейка 12 поворачивает зубчатое колесо 13 вместе с которым поворачивается обечайка 1. Для работы ограниченного числа каналов прицела, обечайка 1 поворачивается в положение, изображенное на фиг. 3. Привод 10 обеспечивает три положения обечайки 1: объектив головки прицела полностью открыт (фиг. 1), объектив полностью закрыт (фиг. 2) и объектив открыт частично (фиг. 3).

Таким образом, предложенное техническое решение позволило надежно защитить головку прицела боевой машины от пуль и осколков, в результате чего повысились ее боевые и эксплуатационные характеристики.

Изобретение относится к боевым бронированным машинам с прицелами, установленными на боевом отделении. Броневая защита прицела выполнена в виде крышки, закрывающей головку прицела и находящейся внутри броневого колпака прицела. Крышка установлена с возможностью поворота относительно прицела при помощи привода. Крышка выполнена в виде обечайки, которая закреплена на подшипнике, установленном на основании прицела. В боковой стенке обечайки со стороны прицела расположены два отверстия таким образом, что они находятся напротив окна, выполненного в боковой поверхности броневого колпака прицела. Привод выполнен в виде электромеханизма с рейкой, который прикреплен к головке прицела. Достигается повышение боевых и эксплуатационных характеристик прицела. 3 з.п. ф-лы, 7 ил.

1. Броневая защита прицела, выполненная в виде крышки, закрывающей головку прицела и находящейся внутри броневого колпака прицела, при этом крышка установлена с возможностью поворота относительно прицела при помощи привода, отличающаяся тем, что крышка выполнена в виде обечайки, которая закреплена на подшипнике, установленном на основании прицела, и в боковой стенке которой со стороны прицела расположены два отверстия таким образом, что они находятся напротив окна, выполненного в боковой поверхности броневого колпака прицела, также привод выполнен в виде электромеханизма с рейкой, который прикреплен к головке прицела, рейка кинематически взаимодействует с зубчатым колесом, которое размещено сверху на обечайке на выступе втулки.

2. Броневая защита прицела, выполненная по п. 1, отличающаяся тем, что втулка выполнена в виде диска с выступом.

3. Броневая защита прицела, выполненная по п. 1 или 2, отличающаяся тем, что в центре зубчатого колеса выполнено квадратное отверстие.

4. Броневая защита прицела, выполненная по п. 2 или 3, отличающаяся тем, что выступ втулки размещен в отверстии зубчатого колеса.
