УСТРОЙСТВО ДЛЯ МЫТЬЯ НОГ Российский патент 2025 года по МПК A47K3/22 A61H33/00

Изобретение относится к санитарно-гигиеническим устройствам, в частности, к устройствам для гигиены ног, предназначенным для мытья стоп ног.

Известно устройство для водного гигиенического массажа ног, описанное в патенте Российской Федерации № 144678 на полезную модель «Установка для гидромассажа ног» по классу А61Н 9/00, заявленном 28.02.2014 года и опубликованном 27.08.2014 года.

Данное устройство содержит контейнер (рабочую емкость), термометр, манометр, смеситель, систему внутренних трубок, вентиль, резервуар с дезинфицирующим раствором, при этом оно снабжено блоком управления потоком воды, соединенным с водопроводной системой и с системой внутренних трубок, выполненных с уменьшением диаметра и выходными отверстиями диаметром от 2 мм, расположенных на внутренних трубках с шагом 30-50 мм, и соединенных с одной или более душевыми насадками на шарнирных соединениях, имеющих форсунки с концентрическими отверстиями диаметром 5-10 мм; подъемником, выполненным с возможностью регулирования высоты ноги в контейнере, причем в дне контейнера выполнено отверстие для непрерывного стока воды.

Недостатком описанного выше устройства является неудобство в эксплуатации, обусловленное возможностью разбрызгивания воды из контейнера в процессе использования устройства и необходимостью осушения ног полотенцем после его окончания.

Задачей заявляемого изобретения является повышение удобства в эксплуатации устройства для мытья ног.

Техническим результатом, позволяющим решить указанную задачу, является предотвращение разбрызгивания воды из рабочей емкости в процессе мытья ног и исключение необходимости осушения ног полотенцем после его окончания.

Указанный результат достигается тем, что:

1. В устройстве для мытья ног, содержащем рабочую емкость с отверстием в дне для непрерывного стока воды, блок управления, смеситель, вентиль, систему внутренних каналов, связанную с водопроводной системой, и форсунки, согласно изобретению, устройство смонтировано на вертикальном каркасе, к которому прикреплены рабочая емкость и поручень с пультом управления, соединенным с электронным блоком управления, который связан с вентилем, смесителем, нагнетателем воздуха и нагревательным элементом, встроенным в канал подачи воздуха от нагнетателя в рабочую емкость, при этом канал для подачи воды через вентиль смесителя из водопроводной системы в рабочую емкость проходит в дне и торцевых стенках емкости и соединен с двумя форсунками, установленными на внутренних торцевых поверхностях емкости на уровне 1/3 ее высоты, а канал для подачи воздуха в рабочую емкость проходит в дне и торцевых стенках емкости и заканчивается двумя горизонтальными щелевыми отверстиями, выполненными вдоль верхней кромки внутренних торцевых поверхностей рабочей емкости.

2. В устройстве для мытья ног по п. 1, согласно изобретению, пульт управления выполнен в виде кнопочного пульта с пятью кнопками.

3. В устройстве для мытья ног по п. 1, согласно изобретению, форсунки выполнены с отверстиями, обеспечивающими распыление воды веером в горизонтальной плоскости.

Закрепление устройства для мытья ног на вертикальном каркасе, к которому прикреплены рабочая емкость и поручень с пультом управления, соединенным с электронным блоком управления, который связан с вентилем, смесителем, нагнетателем воздуха и нагревательным элементом, встроенным в канал подачи воздуха от нагнетателя в рабочую емкость, при том, что канал для подачи воды через вентиль смесителя из водопроводной системы в рабочую емкость проходит в дне и торцевых стенках емкости и соединен с двумя форсунками, установленными на внутренних торцевых поверхностях емкости на уровне 1/3 ее высоты, а канал для подачи воздуха в рабочую емкость проходит в дне и торцевых стенках емкости и заканчивается двумя горизонтальными щелевыми отверстиями, выполненными вдоль верхней кромки внутренних торцевых поверхностей рабочей емкости, позволяет предотвратить разбрызгивание воды из рабочей емкости в процессе мытья ног и исключить необходимость осушения ног полотенцем после его окончания, что повышает удобство в эксплуатации устройства для мытья ног.

При этом пульт управления может быть выполнен в виде кнопочного пульта с пятью кнопками.

При этом форсунки могут быть выполнены с отверстиями, обеспечивающими распыление воды веером в горизонтальной плоскости

Предлагаемая совокупность существенных признаков сообщает заявляемому устройству для мытья ног новые свойства, позволяющие решить поставленную задачу.

Заявляемое устройство для мытья ног обладает новизной по сравнению с ближайшим аналогом, отличаясь от него тем, что:

1. устройство смонтировано на вертикальном каркасе, к которому прикреплены рабочая емкость и поручень с пультом управления, соединенным с электронным блоком управления, который связан с вентилем, смесителем, нагнетателем воздуха и нагревательным элементом, встроенным в канал подачи воздуха от нагнетателя в рабочую емкость, при этом канал для подачи воды через вентиль смесителя из водопроводной системы в рабочую емкость проходит в дне и торцевых стенках емкости и соединен с двумя форсунками, установленными на внутренних торцевых поверхностях емкости на уровне 1/3 ее высоты, а канал для подачи воздуха в рабочую емкость проходит в дне и торцевых стенках емкости и заканчивается двумя горизонтальными щелевыми отверстиями, выполненными вдоль верхней кромки внутренних торцевых поверхностей рабочей емкости,

2. пульт управления выполнен в виде кнопочного пульта с пятью кнопками,

3. форсунки выполнены с отверстиями, обеспечивающими распыление воды веером в горизонтальной плоскости.

Заявителю неизвестны устройства для мытья ног, обладающие вышеуказанными отличительными существенными признаками, позволяющими явным образом достичь такого же технического результата, поэтому заявитель считает, что заявляемое изобретение соответствует критерию «изобретательский уровень».

Заявляемое изобретение может найти широкое применение в санитарно-гигиенических устройствах, в частности, в устройствах для гигиены ног, предназначенных для мытья стоп ног, поэтому оно соответствует критерию «промышленная применимость».

Заявляемое устройство для мытья ног иллюстрируется чертежами, где представлены на:

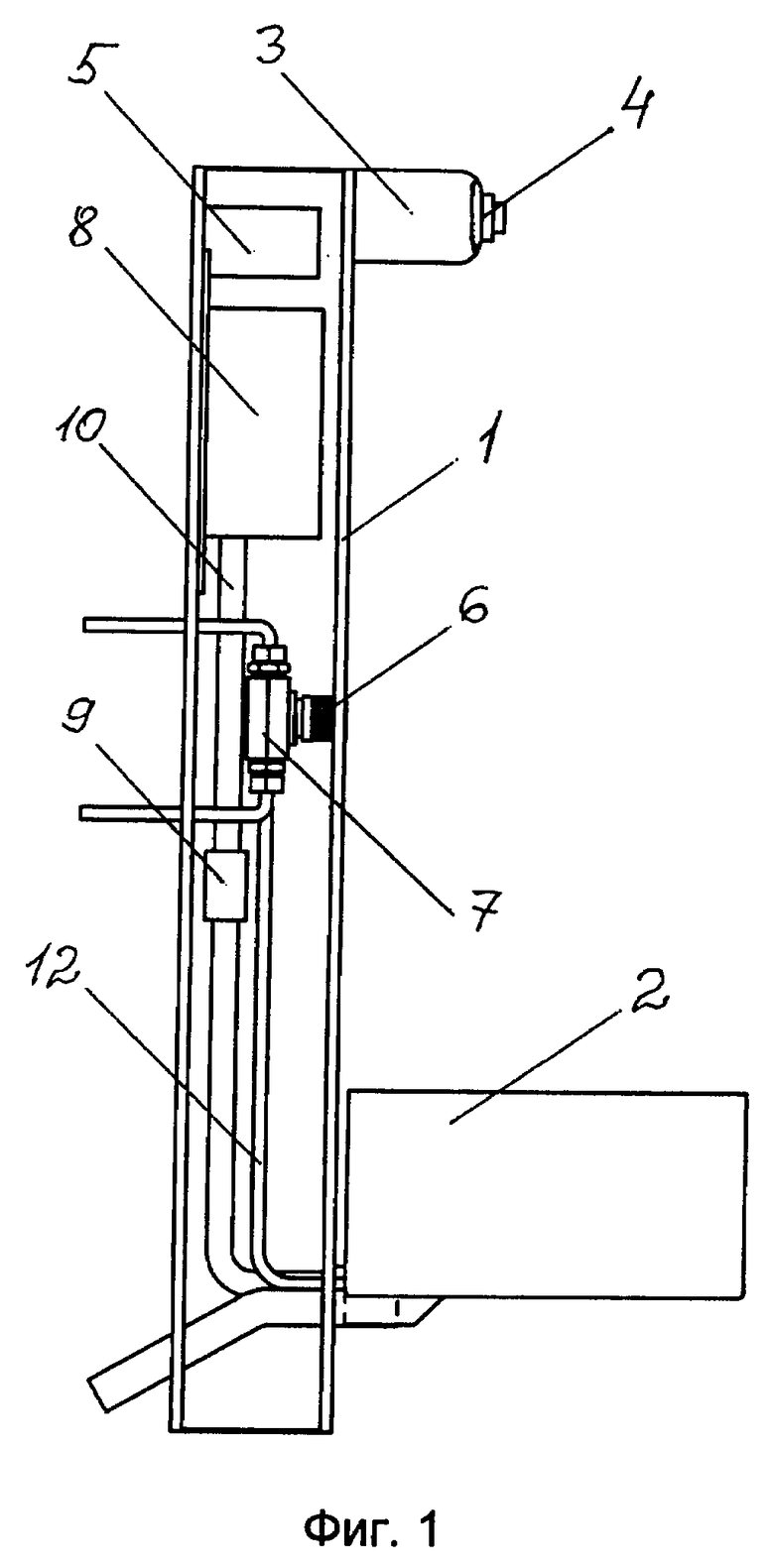

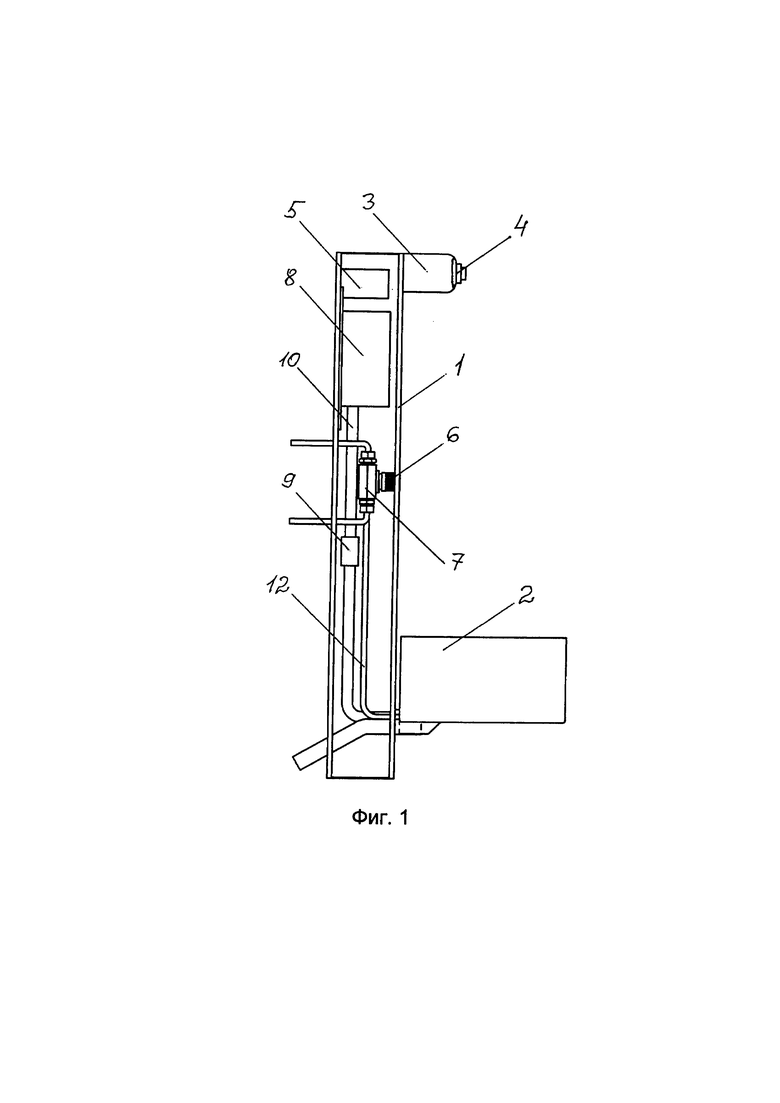

Фиг. 1. Общий схематический вид устройства для мытья ног.

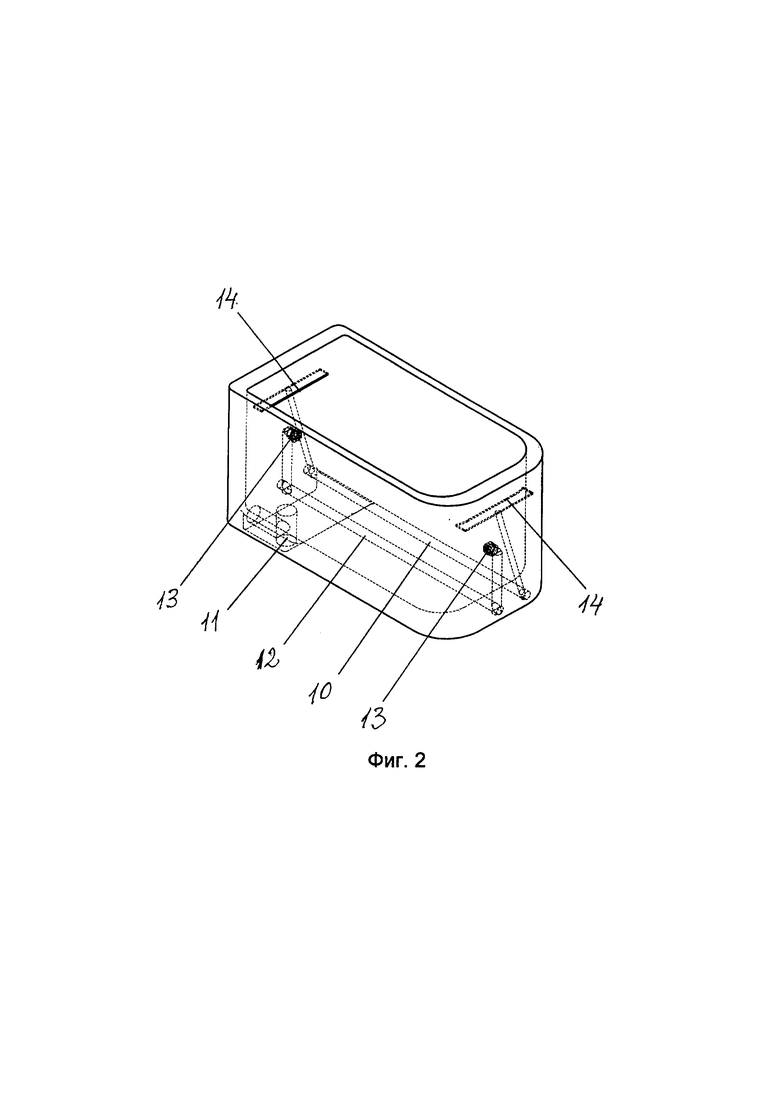

Фиг. 2. Вид рабочей емкости с каналами для подачи воды и воздуха.

Устройство для мытья ног, представленное на чертежах (см. Фиг. 1, 2), смонтировано на удобной для человека высоте на вертикальном каркасе 1, прикрепленном к стене в ванной комнате с подведенными сетями холодного, горячего водоснабжения и канализационной системой. Устройство содержит закрепленные на каркасе 1 рабочую емкость 2 и поручень 3 с пультом управления 4, выполненным в виде кнопочного пульта с пятью кнопками и соединенным с электронным блоком управления 5. Блок управления 5 связан с вентилем 6, смесителем воды 7, нагнетателем воздуха 8 и нагревательным элементом 9, встроенным в канал подачи воздуха 10 от нагнетателя воздуха 8 в рабочую емкость 2. Рабочая емкость 2 в дне имеет отверстие слива с сифоном 11 для непрерывного стока воды в канализационную систему.

В качестве вентиля 6 и смесителя воды 7 использованы соответственно шаровый кран Profactor Standart PF FBV 303 с сервоприводом и трехходовой смесительный клапан Profactor PF RVM 389.20 с сервоприводом. В качестве нагнетателя воздуха 8 использован центробежный вентилятор BXG-180A, а в качестве нагревательного элемента 9 - термоэлемент RMS-4305-TEN, помещенный в керамическую трубку.

Канал для подачи воды 12 через вентиль 6 и смеситель воды 7 из водопроводной системы в рабочую емкость 2 проходит в дне и торцевых стенках емкости 2 и соединен с двумя форсунками 13, установленными на внутренних торцевых поверхностях емкости 2 на уровне 1/3 ее высоты. Канал для подачи воздуха 10 от нагнетателя воздуха 8 в рабочую емкость 2 проходит в дне и торцевых стенках емкости 2 и заканчивается двумя горизонтальными щелевыми отверстиями 14, выполненными вдоль верхней кромки внутренних торцевых поверхностей рабочей емкости 2. Форсунки 13 выполнены с отверстиями, обеспечивающими распыление воды веером в горизонтальной плоскости.

Заявляемое устройство для мытья ног работает следующим образом.

Пользователь занимает положение перед устройством для мытья ног, берется за поручень 3 и, стоя, помещает стопу одной ноги в рабочую емкость 2, не ставя ее на дно емкости 2. Нажатием на первую кнопку пульта управления 4, связанного с электронным блоком управления 5, запускает сигналом с него подачу воздуха от нагнетателя воздуха 8 в рабочую емкость 2 и подачу воды в нее через вентиль 6 и смеситель воды 7. При этом воздух выходит из горизонтальных щелевых отверстий 14, образуя воздушную штору, предотвращающую разбрызгивание воды, распыляемой двумя расположенными друг напротив друга форсунками 13.

Пользователь может нажатием второй кнопки пульта управления 4 регулировать температуру поступающей в рабочую емкость 2 воды, а нажатием третьей кнопки включать через блок управления 5 нагревательный элемент 9, регулируя температуру поступающего в емкость 2 воздуха. В процессе мытья пользователь может поворачивать стопу, подставляя нужное место под поток распыляемой форсунками 13 воды.

По окончании мытья пользователь четвертой кнопкой пульта управления 4 выключает воду, обсушивает в потоке воздуха стопу ноги и выключает устройство пятой кнопкой. Мытье стопы второй ноги производит аналогичным образом.

Таким образом, заявляемое устройство для мытья ног по сравнению с ближайшим аналогом более удобно в эксплуатации за счет предотвращения разбрызгивания воды из рабочей емкости в процессе мытья ног и исключения необходимости осушения ног полотенцем после его окончания.

Кроме того, при использовании заявляемого устройства отсутствует необходимость в наличии и использовании полотенец.

Устройство для мытья ног содержит закрепленные на каркасе (1) рабочую емкость (2) и поручень (3) с пультом управления (4). Блок управления (5) связан с вентилем (6), смесителем воды (7), нагнетателем воздуха (8) и нагревательным элементом (9), встроенным в канал подачи воздуха (10) от нагнетателя (8) в рабочую емкость (2). Повышение удобства устройства в эксплуатации достигнуто за счет того, что оно смонтировано на вертикальном каркасе, к которому прикреплены рабочая емкость и поручень с пультом управления, соединенным с электронным блоком управления, который связан с вентилем, смесителем, нагнетателем воздуха и нагревательным элементом, встроенным в канал подачи воздуха от нагнетателя в рабочую емкость, при этом канал для подачи воды через вентиль смесителя из водопроводной системы в рабочую емкость проходит в дне и торцевых стенках емкости и соединен с двумя форсунками, установленными на внутренних торцевых поверхностях емкости на уровне 1/3 ее высоты, а канал для подачи воздуха в рабочую емкость проходит в дне и торцевых стенках емкости и заканчивается двумя горизонтальными щелевыми отверстиями, выполненными вдоль верхней кромки внутренних торцевых поверхностей рабочей емкости. 2 з.п. ф-лы, 2 ил.

1. Устройство для мытья ног, содержащее рабочую емкость с отверстием в дне для непрерывного стока воды, блок управления, смеситель, вентиль, систему внутренних каналов, связанную с водопроводной системой, и форсунки, отличающееся тем, что устройство смонтировано на вертикальном каркасе, к которому прикреплены рабочая емкость и поручень с пультом управления, соединенным с электронным блоком управления, который связан с вентилем, смесителем, нагнетателем воздуха и нагревательным элементом, встроенным в канал подачи воздуха от нагнетателя в рабочую емкость, при этом канал для подачи воды через вентиль смесителя из водопроводной системы в рабочую емкость проходит в дне и торцевых стенках емкости и соединен с двумя форсунками, установленными на внутренних торцевых поверхностях емкости на уровне 1/3 ее высоты, а канал для подачи воздуха в рабочую емкость проходит в дне и торцевых стенках емкости и заканчивается двумя горизонтальными щелевыми отверстиями, выполненными вдоль верхней кромки внутренних торцевых поверхностей рабочей емкости.

2. Устройство по п. 1, отличающееся тем, что пульт управления выполнен в виде кнопочного пульта с пятью кнопками.

3. Устройство по п. 1, отличающееся тем, что форсунки выполнены с отверстиями, обеспечивающими распыление воды веером в горизонтальной плоскости.
