КОМПЛЕКТ ДЛЯ МЫТЬЯ ОКОН Российский патент 2025 года по МПК A47L1/06

Описание патента на изобретение RU2833737C1

Предлагаемое изобретение относится к устройствам для мытья окон высотных зданий.

Из уровня техники известно оборудование для мытья окон в высотных зданиях (CN 216147943 (U) от 2022-04-01). Оборудование включает первую чистящую головку, телескопическую стойку с ручным управлением, вторую чистящую головку и резервуар для воды. Одна сторона первой чистящей головки оснащена второй чистящей головкой, на первой чистящей головке установлена первая волокнистая ткань, первая чистящая головка под первой волокнистой тканью оснащена магнитом с положительным полюсом, а вторая чистящая головка под первой волокнистой тканью оснащена магнитом с отрицательным полюсом. Во второй чистящей головке установлен резервуар для воды, на дне резервуара для воды установлен водоотводящий патрубок, а в водоотводящем патрубке выполнено отверстие для выхода воды. Магнит с положительным полюсом и магнит с отрицательным полюсом установлены на первой чистящей головке и второй чистящей головке соответственно, так что первая чистящая головка и вторая чистящая головка могут притягивать друг друга по стеклу. Резервуар для воды установлен на второй чистящей головке, под действием силы тяжести вода может медленно вытекать через отверстия для выпуска воды и поступать на вторую волокнистую ткань, а чистящая способность оборудования для мытья окон эффективно повышается под действием воды.

Наиболее близкой по технической сущности является устройство для очистки стекла от пыли с внешней стороны (CN 105996889 (А) от 2016-10-12). Чистящее устройство содержит протирочный корпус и орган управления, при этом протирочный корпус расположен на внешней стороне стекла; орган управления расположен на внутренней стороне стекла; протирочный корпус содержит основную камеру; протирочная рамка и первый магнитный блок установлены на внутренней боковой поверхности основной камеры; протирочная рамка расположена на внешней периферии первого магнитного блока; поры равномерно распределены на внутренней боковой поверхности основной камеры; камера сгущения расположена на внешней боковой поверхности основной камеры; шланг соединен с камерой сгущения; на шланге расположена подушка безопасности; корпус управления содержит фиксирующую пластину; ручка установлена на внешней боковой поверхности фиксирующей пластины; опорная пластина жестко соединена с внутренней боковой поверхностью фиксирующей пластины; второй магнитный блок, всасываемый первым магнитным блоком, установлен на внутренней стороне опорной пластины; и шарики установлены на внутренней боковой поверхности опорной пластины.

Вышеуказанные щетки относятся к бытовым приборам, где для использования необходимо открыть окно, далее примагнитить две части щетки, помыть окно, подвести щетку обратно к открытой створке и отсоединить руками друг от друга две части щетки. Бытовые приборы не предназначены для промышленного применения и не могут использоваться на «глухих» окнах.

Заявленное изобретение направлено на устранение вышеуказанных недостатков. А именно комплект для мытья окон позволяет выполнять работы там, где раньше можно было работать только с помощью автовышек или промышленных альпинистов. С помощью предлагаемого решения можно мыть «глухие» окна, к которым нет доступа изнутри здания, на любой высоте без каких-либо рисков для человека.

Техническим результатом, обеспечиваемым приведенной совокупностью признаков, является улучшение эксплуатационных характеристик.

Технический результат достигается тем, что комплект для мытья окон, включающий щетку, держатель и управляющее устройство для управления пропеллером, корпус щетки выполнен треугольной формы, на внутренней части корпуса щетки прикреплена накладка, выполненная формой, повторяющей форму корпуса щетки, вдоль одной из сторон корпуса щетки на внутренней части установлен скребок, на внешней части щетки установлен пропеллер, снабженный аккумулятором и блоком управления, на корпусе щетки с внешней стороны по двум углам имеются проушины для направляющих лент, в центральной части корпуса щетки выполнен отсек для размещения прямоугольной пластины с закрепленными по углам магнитами, при этом полярность магнитов различна - два плюсовых и два минусовых магнита, а последовательность размещения магнитов чередуемая, в корпус вмонтирован переходник для подсоединения водопроводной трубки, в корпусе щетки имеются каналы для подачи жидкости, а на корпусе и накладке имеются отверстия для выхода жидкости, держатель представляет собой основание с отсеком для размещения пластины с магнитами, при этом полярность магнитов различна - два плюсовых и два минусовых магнита, а последовательность размещения магнитов чередуемая, и ручку для удержания держателя в руке пользователя.

Заявленный комплект может использоваться для мытья окон в небоскребах и любых других высотных зданиях, где нет возможности соединить две части щетки через открытое окно.

Сущность изобретения поясняется чертежами, на которых изображено:

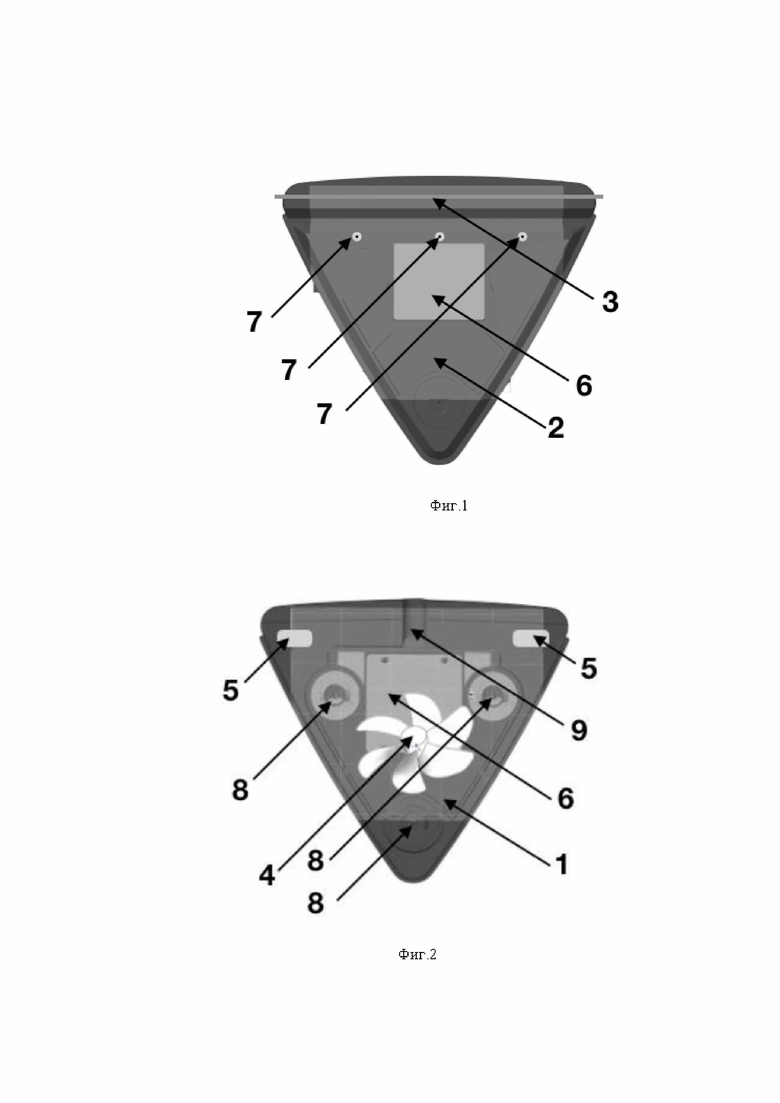

на фиг. 1 - вид устройства сверху,

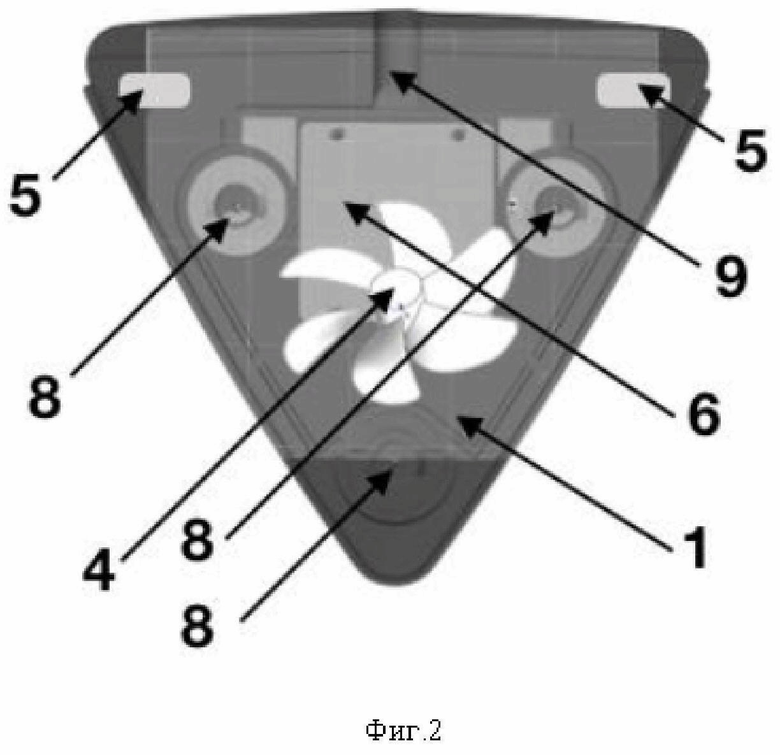

на фиг. 2 - вид устройства снизу,

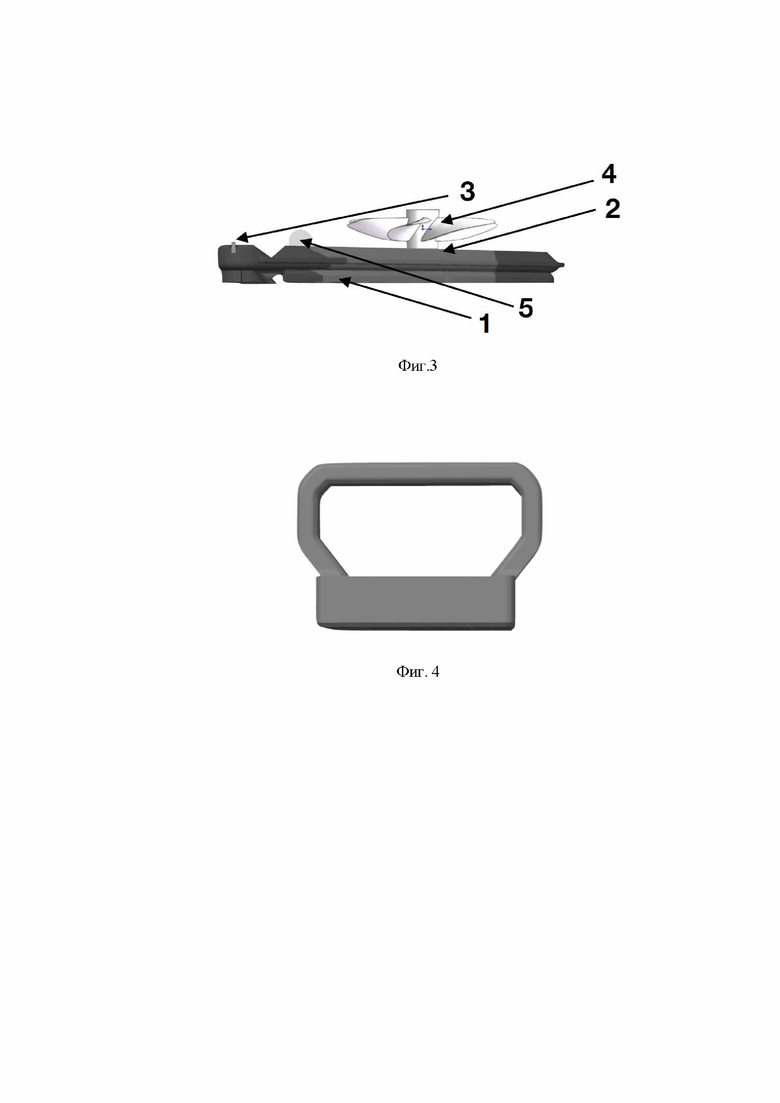

на фиг. 3-вид устройства сбоку,

на фиг. 4 - вид держателя спереди,

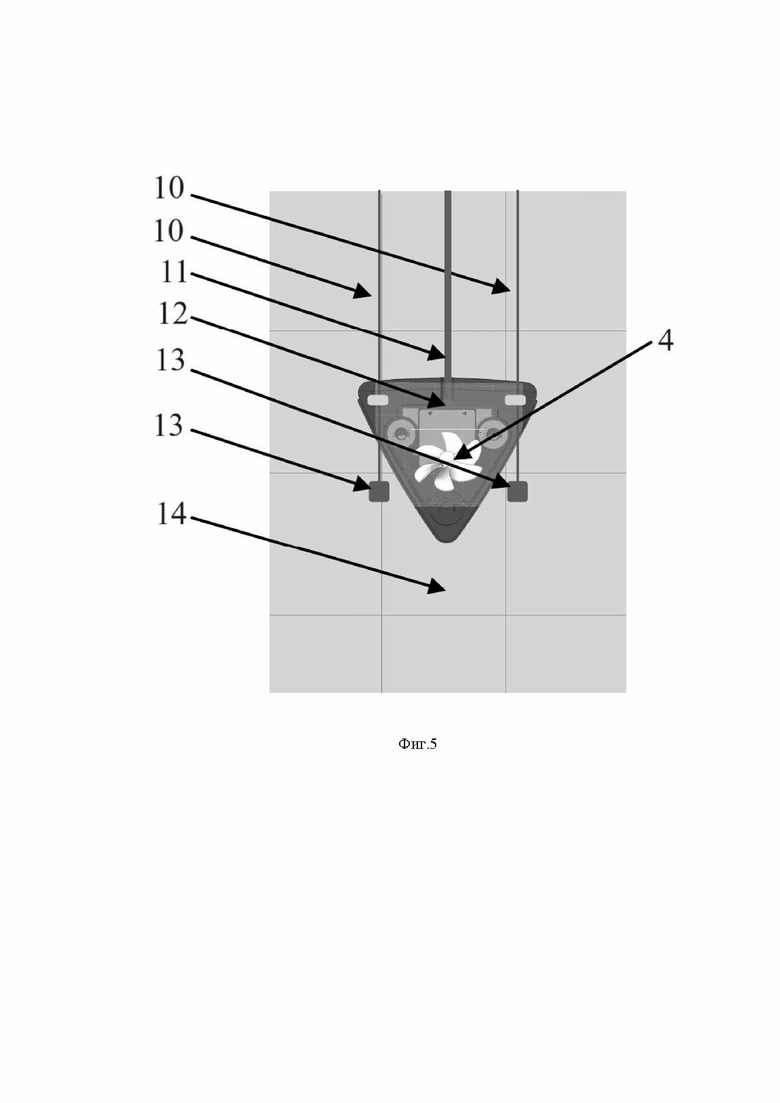

на фиг. 5 - вид устройства в работе,

где

1 - корпус щетки,

2 - накладка на корпус наружной части щетки

3 - скребок

4 - пропеллер

5 - проушины для направляющих,

6 - отсек для магнита,

7 - отверстия для подачи воды

8 - резьба для установки накладки на корпус щетки

9 - место крепления водопроводной трубки,

10 - направляющие ленты

11 - трубка для подачи воды

12 - наружная часть щетки

13 - страховочные ограничители

14 - поверхность остекления.

Комплект для мытья окон состоит из трех элементов: щетки, устанавливающейся снаружи, держателя, устанавливающегося внутри, и управляющее устройство для управления пропеллером.

Корпус щетки выполнен треугольной формы. Треугольная форма обеспечивает равномерное мытье остекления, в том числе в углах окон. Щетка также имеет внешнюю и внутреннюю части, мытье окна осуществляется внутренней частью.

Корпус 1 щетки выполняется пластиковым.

К корпусу щетки на внутреннюю часть крепится накладка 2, выполненная формой, повторяющей форму корпуса щетки. Накладка крепится к корпусу с помощью резьбовых соединений 8. Для мытья окон на накладку натягивается чистящая салфетка или тряпка из фибры. Чистящая салфетка или тряпка имеет резинку по своему периметру, а накладка имеет выступ, за который цепляется резинка салфетки или тряпки.

Вдоль одной из сторон, на внутренней части корпуса щетки установлен скребок 3. Для установки скребка в корпусе щетки имеется прорезь. Скребок выполнен из резины, удаляет грязь и не оставляет разводов.

На внешней части щетки установлен пропеллер (винтовой двигатель) 4, обеспечивающий прижатие щетки к стеклу при установке перед работой. Пропеллер устанавливается по центру корпуса щетки. Пропеллер снабжен аккумулятором и блоком управления. Пропеллер запускается в работу с управляющего устройства нажатием соответствующей кнопки. Управляющее устройство представляет собой пульт радиоуправления. После запуска оказывает давление на корпус щетки, за счет которого щетка раскачивается и может быть прижата к остеклению, а затем быть поймана держателем щетки. Пропеллер применяется только в том случае, когда от остекления до свешиваемой щетки есть некоторое расстояние. Двигатель пропеллера может иметь влагозащитный корпус.

На корпусе щетки с внешней стороны по двум углам имеются проушины 5 для направляющих лент 10.

В центральной части корпуса щетки выполнена полость - отсек 6 для размещения магнита.

Отсек выполнен прямоугольной формы. В отсек помещена прямоугольная пластина с закрепленными по углам неодимовыми магнитами, при этом полярность этих магнитов различна - два плюсовых и два минусовых магнита, последовательность размещения магнитов должна быть чередуемая. Это сделано для того, чтобы при вращательных движениях внутренней части щетки, наружная часть щетки 12 тоже вращалась. Если сделать один магнит по всему отсеку или расположить все магниты одним полюсом в одну сторону, то две части щетки по-прежнему будут притягиваться друг к другу, но при вращении одной части вторая будет оставаться на месте. Держатель содержит аналогичную прямоугольную пластину с магнитами. Таким образом, щетка содержит четыре магнита и держатель содержит четыре магнита.

На корпусе щетки с внутренней стороны выполнены отверстия 7 для подачи воды. Отверстия - это выходы каналов для воды внутри корпуса щетки. В аналогичных местах накладки также имеются отверстия для выхода воды.

Корпус содержит место 9 крепления водопроводной трубки. Это место представляет собой стандартный переходник для трубки ПВХ 1/4 дюйма, вмонтированный в корпус щетки.

Держатель (фиг. 4) представляет собой основание, в котором имеется отсек для размещения магнита, и ручку для удержания держателя в руке пользователя. Держатель выполнен из пластика.

Устройство работает следующим образом. По остеклению 14 снаружи здания с верхнего этажа вывешиваются направляющие ленты 10. Направляющие на концах могут иметь страховочные ограничители 13, обеспечивающие удержание щетки в крайнем положении на направляющих. Щетка опускается с верхней точки здания на нужную высоту (по направляющим 10 через проушины или без них) и при необходимости прижимается к стеклу 14 с помощью радиоуправляемого пропеллера 4, пока не будет поймана изнутри держателем. Щетка подается под тяжестью собственного веса, придерживается за водопроводную трубку 11. Щетка ловится изнутри держателем. В щетку через трубку 11 подается вода. Для этого трубка опускается в емкость с водой или идет подключение к трубопроводу, качается вода любым известным способом, и далее уходит по трубке (может подаваться под давлением или самотеком). После чего с помощью перемещения по стеклу держателем происходит движение щетки и осуществляется мытье окна.

Таким образом, техническое решение за счет постоянной подачи воды, которая может подаваться с мыльным раствором, или поочередно мыльной и чистой, обеспечивается более качественное мытье остекления в сравнении с известными аналогами, а также наличие прижимного пропеллера и возможности подачи щетки с верхнего этажа обеспечивается возможность мытья «глухих» окон без риска для человека.

Похожие патенты RU2833737C1

название год авторы номер документа
УСТРОЙСТВО ДЛЯ МЫТЬЯ СТЕКОЛ ОДНОВРЕМЕННО ВНУТРИ И СНАРУЖИ 2011
  • Янин Вячеслав Геннадьевич
RU2483665C1
Устройство для мытья окон 1989
  • Ленский Олег Сергеевич
  • Запорожец Валерий Иванович
  • Панов Александр Николаевич
SU1664275A1
УСТРОЙСТВО ДЛЯ ОЧИСТКИ ПОВЕРХНОСТЕЙ 1997
  • Калицун А.Н.
  • Малышев В.С.
RU2128089C1
БАЗОВАЯ СТАНЦИЯ И СИСТЕМА РОБОТА-УБОРЩИКА 2021
  • Ли Син
  • Дуань Чуаньлинь
  • Чэн Пань
RU2833538C2
УСТРОЙСТВО ДЛЯ УХОДА ЗА ПОЛОСТЬЮ РТА 2005
  • Москович Роберт
  • Гатземейер Джон Дж.
  • Расселл Брюс М.
  • Андерсен Петер
  • Казини Лука
  • Хэнкок Джон
  • Холбейн Дуглас Дж.
  • Хименес Эдуардо
  • Кухлер Томас
  • Ланггнер Таня
  • Минтел Томас Э.
  • Руни Майкл
  • Соррентино Алан В.
  • Шторц Иоахим
RU2387354C2
Способ очистки стекол окон снаружи высотного здания и стеклоочиститель для его осуществления 2024
  • Павлов Григорий Иванович
  • Бусыгин Евгений Васильевич
  • Кочергин Анатолий Васильевич
  • Накоряков Павел Викторович
  • Абраковнов Алексей Павлович
RU2833048C1
УСТРОЙСТВО ДЛЯ УХОДА ЗА ПОЛОСТЬЮ РТА (ВАРИАНТЫ) 2005
  • Москович Роберт
  • Гатземейер Джон Дж.
  • Расселл Брюс М.
  • Андерсен Петер
  • Казини Лука
  • Хэнкок Джон
  • Холбейн Дуглас Дж.
  • Хименес Эдуардо
  • Кухлер Томас
  • Ланггнер Таня
  • Минтел Томас Э.
  • Руни Майкл
  • Соррентино Алан В.
  • Шторц Иоахим
RU2390296C2
ЗУБНАЯ ЩЕТКА С ИЗМЕНЯЕМОЙ ЖЕСТКОСТЬЮ ЩЕТИНЫ 2022
  • Базров Чермен Владимирович
  • Базрова Фатима Владимировна
  • Дзгоева Мадина Георгиевна
  • Ахполова Варвара Олеговна
  • Хестанова Екатерина Артуровна
  • Сидакова Дзерасса Эльбрусовна
  • Базрова Аминат Черменовна
  • Дзагоева Марина Васильевна
RU2787246C1
СПОСОБ ПОДКЛЮЧЕНИЯ ИСТОЧНИКА ЛУЧИСТОЙ ЭНЕРГИИ КОМПАКТНОЙ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГОСБЕРЕГАЮЩЕЙ ЛАМПЫ К ИСТОЧНИКУ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ 2012
  • Деревенко Константин Андреевич
  • Деревенко Андрей Константинович
RU2539332C2
УСТРОЙСТВО ДЛЯ ОЧИСТКИ ПОЛОВ 2015
  • Любберс Маттхейс Хендрикус
  • Кингма Питер
  • Ван Эйхе Марк
RU2655197C1

Иллюстрации к изобретению RU 2 833 737 C1

Реферат патента 2025 года КОМПЛЕКТ ДЛЯ МЫТЬЯ ОКОН

Предлагаемое изобретение относится к устройствам для мытья окон высотных зданий. Комплект для мытья окон включает щетку, держатель и управляющее устройство для управления пропеллером, корпус щетки выполнен треугольной формы, на внутренней части корпуса щетки прикреплена накладка, выполненная формой, повторяющей форму корпуса щетки, вдоль одной из сторон корпуса щетки на внутренней части установлен скребок, на внешней части щетки установлен пропеллер, снабженный аккумулятором и блоком управления, на корпусе щетки с внешней стороны по двум углам имеются проушины для направляющих лент, в центральной части корпуса щетки выполнен отсек для размещения прямоугольной пластины с закрепленными по углам магнитами, при этом полярность магнитов различна - два плюсовых и два минусовых магнита, а последовательность размещения магнитов чередуемая, в корпус вмонтирован переходник для подсоединения водопроводной трубки, в корпусе щетки имеются каналы для подачи жидкости, а на корпусе и накладке имеются отверстия для выхода жидкости, держатель представляет собой основание с отсеком для размещения пластины с магнитами, при этом полярность магнитов различна - два плюсовых и два минусовых магнита, а последовательность размещения магнитов чередуемая, и ручку для удержания держателя в руке пользователя. Техническим результатом является улучшение эксплуатационных характеристик. 5 ил.

Формула изобретения RU 2 833 737 C1

Комплект для мытья окон, включающий щетку, держатель и управляющее устройство для управления пропеллером, корпус щетки выполнен треугольной формы, на внутренней части корпуса щетки прикреплена накладка, выполненная с возможностью закрепления на ней чистящей салфетки или тряпки, и выполненная формой, повторяющей форму корпуса щетки, вдоль одной из сторон корпуса щетки на внутренней части установлен скребок, на внешней части щетки установлен пропеллер, снабженный аккумулятором и блоком управления, на корпусе щетки с внешней стороны по двум углам имеются проушины для направляющих лент, в центральной части корпуса щетки выполнен отсек для размещения прямоугольной пластины с закрепленными по углам магнитами, при этом полярность магнитов различна – два плюсовых и два минусовых магнита, а последовательность размещения магнитов чередуемая, в корпус вмонтирован переходник для подсоединения водопроводной трубки, в корпусе щетки имеются каналы для подачи жидкости, а на корпусе и накладке имеются отверстия для выхода жидкости, держатель представляет собой основание с отсеком для размещения пластины с магнитами, при этом полярность магнитов различна – два плюсовых и два минусовых магнита, а последовательность размещения магнитов чередуемая, и ручку для удержания держателя в руке пользователя.
