УСТАНОВКА ДЛЯ ПРОМЫВКИ И ДИАГНОСТИКИ ГИДРОСИСТЕМ Российский патент 2025 года по МПК B08B9/00

Имеется установка для промывки гидросистем по авторскому свидетельству номер 1340837, в которой процесс очистки рабочей жидкости, промывки силовых исполнителей механизмов проводится с приводом от насоса обслуживаемой гидросистемы, что является рациональным направлением в данном процессе.

Недостаток - избыточное комплектование узлами, реверсный процесс очистки рабочей жидкости, смешивание загрязненной и очищенной жидкости в баке гидросистемы с отсутствием зачистки дна его от загрязнений, насосы и гидромотор работают в основном на неочищенной жидкости, отсутствует диагностика узлов и агрегатов обслуживаемой гидросистемы.

Задачей применения установки является устранение приведенных недостатков с повышением качества очистки, промывки гидросистем и их обслуживания с диагностированием путем использования в качестве энергоносителя только насоса обслуживаемой гидросистемы.

Техническое решение относится к области очистки жидкостей, промывки баков, систем трубопроводов и силовых исполнительных механизмов и может быть использовано для обслуживания гидросистем машин и механизмов и их диагностики при необходимости по месту их эксплуатации.

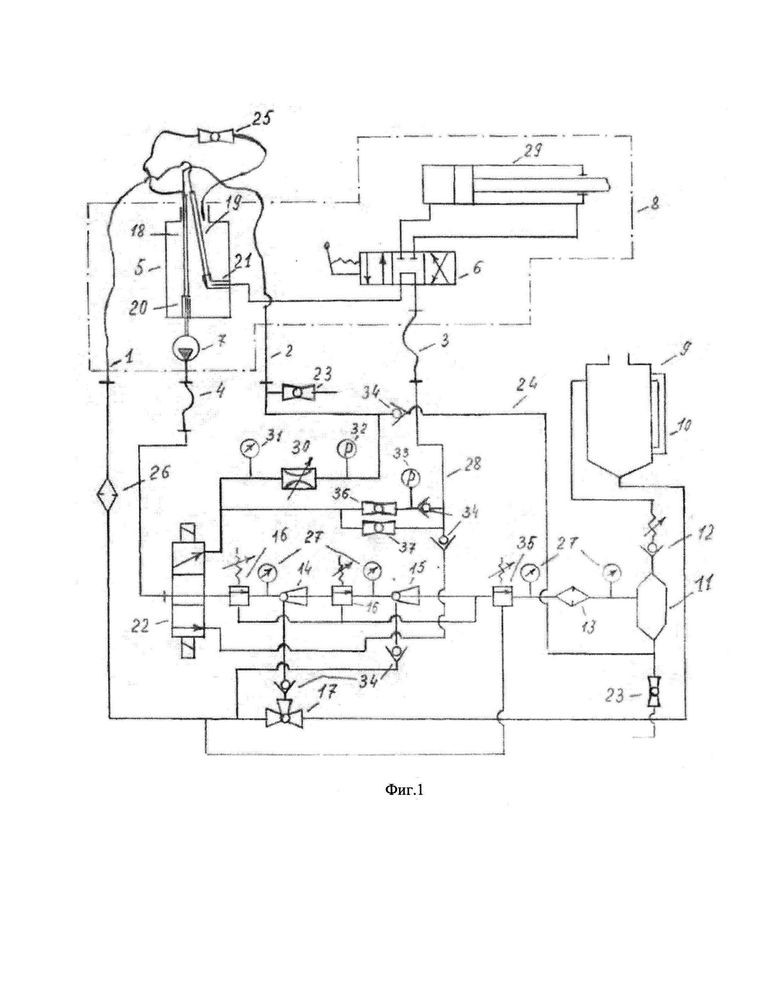

Установка для промывки и диагностики гидросистем содержит гибкие рукава 1-4 для присоединения к баку 5, распределителю 6, насосу 7, гидросистемы 8, емкость 9 с указателем уровня жидкости 10, воздухоотделительный бачок 11 с обратным клапаном 12 с регулировкой срабатывания, в который поступает рабочая жидкость через фильтр тонкой очистки 13 и расположенные последовательно эжекторы 14 и 15, перед которыми установлены предохранительные клапаны 16 со сливом при срабатывании перед клапаном фильтра тонкой очистки. Это подключение предотвращает отказ работы установки при снижении величины потока с подачей его к заборному патрубку насоса 7, который должен быть больше его основного потока, то есть на величину дополнительных потоков от эжекторов. Данное условие необходимо для расширения возможности установки. Оптимально просматривается работа эжекторов на поток, например, от насоса НШ-50. При обслуживании гидросистем, например, с насосом НШ-100 при другом подключении слива от срабатывания клапанов 16 установка работать не будет.

Очистка рабочей жидкости и промывка бака гидросистемы.

Подключить рукава 1-4 к баку 5, распределителю 6 и насосу 7. Трубы 18 и 19 с наконечниками 20 и 21 опустить на дно бака 5, краном 17 соединить заборный трубопровод эжектора 14 с рукавом 1, золотник распределителя 22 находится в исходном среднем положении, краны 23, в исходном закрытом положении. Включить насос и закачать рабочую жидкость в систему трубопроводов установки. Далее трубой 18 упереть наконечник 20 в дно бака 5. При этом основной поток от насоса 7 и дополнительный от эжекторов 14 и 15 будет поступать в емкость 9 установки в ускоренном варианте. При снижении уровня в баке не ниже верхнего торца заборного патрубка насоса 7, установить наконечник 20 на заборный патрубок насоса 7 до упора при включенном насосе. С отрывом наконечника от дна суммарный поток приведенный выше, будет поступать в бак 5. С упором наконечника в дно бака над заборным патрубком основной поток очищенной жидкости будет забираться насосом 7, а дополнительный поступать в емкость, контроль за уровнем в баке по уровнемеру 10 на емкости 9. Закрепить верхнюю часть трубы 18 от перемещений. Для этого поставить на трубу хомут с рукояткой, одеть на нее с натягом резиновую трубку и завести рукоятку за внутреннее ребро бака ниже отверстия поворотом трубы 18 вокруг ее оси с небольшим натягом. Краном 17 соединить емкость 9 с заборным трубопроводом эжектора 14. Заборный трубопровод эжектора 15 подключен к дну бака 5 через фильтр грубой очистки 26, трубу 19 и наконечник 21.

Основной поток от насоса 7 проходит через эжекторы 14 и 15, фильтр 13, воздухоотделительный бачок 11 и трубопровод 24, возвращаясь к насосу со стороны забора. Дополнительные потоки от эжекторов поступают через обратный клапан 12 в емкость 9 установки или в бак 5 для смыва загрязнений с боковых стенок и взмучивания их с дна бака открытием кран-дросселя 25. При этом наконечник 21 его зубчатой поверхностью с помощью трубы 19 скользит по дну бака. С открытием кран-дросселя 25 уровень жидкости в баке повышается, при закрытии понижается с последующей зачисткой дна бака. Эту операцию открытием и закрытием кран-дросселем 25 повторить несколько раз, в зависимости от загрязненности бака. Установить уровень в баке ниже сливного патрубка, насос выключить. Контроль за работой эжекторов 14 и 15 и фильтра тонкой очистки проводится по манометрам 27.

Для расширения парка обслуживаемых гидросистем комплектование эжекторов 14 и 15 ориентировано на поток от насоса НШ-50. Для обслуживания гидросистем с насосами, например, НШ-100 сброс загрязненной жидкости при срабатывании предохранительных клапанов 16 подключен перед клапаном 35 фильтра тонкой очистки 13, направление потока с которого при срабатывании, подключено к заборной магистрали с фильтром грубой очистки 26. Промывка силовых исполнительных механизмов

Опустить наконечник 20 на дно бака, 21 установить на сливном патрубке насоса 7, с выполнением крепежа согласно фиг. 2.

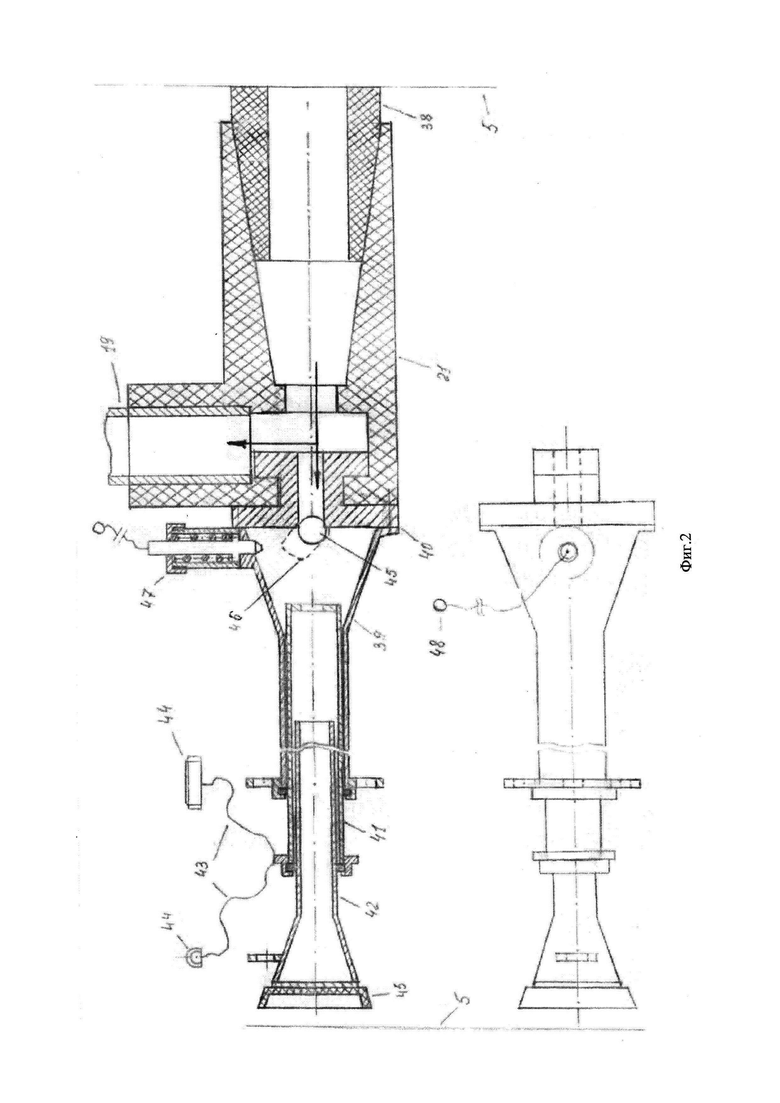

Устройство закрепления наконечника трубы на сливном патрубке, фиг. 2, состоит из наконечника 21, с правой стороны его внутренняя часть выполнена конусной, в которую вставлен конус 36 с зазором на сливном патрубке от насоса с упором в стенку бака 5. Наконечник 21 и конус 36 выполнены из маслостойкой резины. В верхней части устанавливается труба 19, с закреплением стяжным хомутом. С левой стороны располагаются три трубки, вставленные одна в другую с зазором и перемещением в продольном направлении. Правая трубка 37 конусной частью закреплена герметично сваркой к муфте 38, которая вставляется в эллипсообразное отверстие наконечника 21 с поворотом на 90°. Выдвижение левой трубки 40 ограничивается тросиком 41, закрепленным в его средней части пайкой на фланце трубки 39. Выход средней трубки 39 регулируется тросиком 41 пропусканием планки-стопора 42 через отверстия на фланце правой трубки 37 и устанавливается с одинаковым перекрытием правой и левой трубок с учетом размера бака гидросистемы вдоль сливного патрубка и фиксируется тросиком 41 и планкой-стопором 42. При упоре конуса 36 в стенку бака 5 и присоски 43 в противоположную стенку должно наблюдаться небольшое провисание тросика над левой трубкой 40. Проверяется данное соответствие прикладыванием собранного устройства снаружи бака гидросистемы по стороне вдоль оси сливного патрубка насоса. Собранное устройство вставляется в горловину бака без трубы 19, удерживается в горизонтальном положении, ставится труба 19 и закрепляется хомутом. Далее наконечник 21, фиг. 1, с конусом 36, фиг. 2, устанавливается на сливной патрубок до упора в стенку бака, уровень жидкости в нем выше заборного патрубка насоса. При горизонтальном положении наконечника 21 и устройства в целом, установить в нижнее положение золотник распределителя 22, краном 17, фиг. 1, соединить заборный трубопровод эжектора 14 с фильтром 26 грубой очистки, включить насос 7 и надеть наконечник 20 на заборный патрубок. При этом трубка 40, фиг. 2, передвинется и упрется торцом через присоску 43 в стенку бака. Давление жидкости действует на торцовую площадь раструба, т.е. на муфту 38 наконечника 21, фиг. 2 давит сила, которая передвигает конус 36 внутрь конусного наконечника, убирая зазор между конусом и сливным патрубком.

Поток от насоса 7 через распределитель 22, трубопровод 28, распределитель 6 гидросистемы 8, трубу 19, фильтр грубой очистки 26, заборные трубопроводы эжекторов 14 и 15, фильтр тонкой очистки 13, воздухоотделительный бачок 11, трубопровод 24, наконечник 20, возвращается к насосу 7 гидросистемы 8. Неоднократной установкой золотников распределителя 6 в крайние положения, загрязненная жидкость вытесняется с одновременной промывкой очищенной жидкостью исполнительных силовых механизмов.

При колебании давления в общей гидросети предусмотрен клапан 44, фиг. 2 с перемещением по направляющей сетке 45 с загибом вверх. Предохранительный клапан 46 предназначен для разблокировки от давления через шарик 47 с тросиком при снятии устройства и для поддерживания расчетного давления.

Заканчивается промывка двух-трехкратной перекачкой жидкости из бака гидросистемы 5 в емкость 9 установки и обратно. Кран 17 находится в исходном положении, т.е. соединяет заборный трубопровод эжектора 14 с емкостью 9. На трубу 19 ставится прямой наконечник, зубчатый по торцу забора жидкости. Наконечник 20 с трубой 18 на заборном патрубке насоса 7. Золотник распределителя 22 находится в среднем положении, включить насос 7. При работе насоса трубой 18 на заборном патрубке прижать торец наконечника 20 к дну бака. Жидкость при этом перекачивается в емкость 9 установки. Зачистка, промывка бака 5 проводится открытием и закрытием кран-дросселя 25. При открытом кран-дросселе 25 жидкость полностью перекачивается из емкости 9 в бак 5, при закрытом в емкость 9.

Бесперебойная работа эжекторов при зачистке бака гидросистемы обеспечивается подключением их дополнительных потоков: эжектора 15 к баку, а эжектора 14 к емкости установки.

Обратные клапаны 34 направляют поток в нужном направлении.

Диагностика гидросистем

Выполнение диагностики гидросистем обеспечивается комплектованием установки дросселем 30 в гидроцепи от насоса через распределитель 22, его левую позицию, со сливом в бак, манометром 31 перед дросселем, расходомером 32 после дросселя и расходомером малых утечек 33 параллельным подключением его перед дросселем трубопроводом с обратным клапаном со сливом также в бак, но через распределитель гидросистемы 8. Процесс диагностирования, при включенном насосе и установки золотника распределителя 22 в правое положение, перевести поршень исполнительного механизма в крайнее положение, установкой рычага золотника распределителя 6 в левое положение до выбивания его в исходное среднее положение. Установить золотник распределителя 22 в левое положение, а золотник распределителя 6 вновь в левое положение. Дросселем 30 плавным перекрытием установить номинальное давление для данной обслуживаемой гидросистемы, выдерживать его в течение минуты и зафиксировать показания расходомеров 32 и 33. Продолжить плавное перекрытие дросселя до выбивания рычага золотника распределителя 6 в среднее положение с фиксацией величины давления. Вернуть рычаг золотника распределителя 6 вновь в левое положение и, удерживая его, продолжить перекрытие дросселем. Прекращение возрастания давления говорит о срабатывании предохранительного клапана обслуживаемой гидросистемы. В предыдущем случае - давление срабатывания автомата возврата рычага золотника в нейтральное положение. В первом случае суммарное показание расходомеров 32 и 33 говорит о подаче насоса 7 при номинальном давлении, показания расходомера 33 свидетельствует об утечке в задействованной золотниковой паре распределителя 6 и через манжет поршня гидроцилиндра, сравнивают их с предельно допустимыми значениями для данных марок узлов и принимается решение о пригодности их к дальнейшей эксплуатации. Сверхнормативная утечка через золотник или манжет поршня, уточняется установкой заглушки в зоне нагнетания на распределителе 6 или на трубопроводе возле гидроцилиндра.

Диагностика технического состояния узлов и агрегатов гидросистемы проводится при температуре рабочей жидкости 40-50°С, чему способствует предварительная очистка рабочей жидкости с промывкой узлов гидросистемы. Проведение диагностики после промывки дает более точное определение технического состояния узлов гидросистемы, например, предохранительный клапан может стать исправным, а золотниковые пары распределителей могут давать большую утечку.

Удаление жидкости из узлов и трубопроводов установки. Емкость 9 порожняя. Рукава 1-4 отсоединены от гидросистемы. К трубопроводам кранов 23 подключить ручной переносной насос. Краны открыть и перекачать жидкость из системы установки в бак обслуживаемой гидросистемы.

Изобретение относится к установке для промывки и диагностики гидросистем. Установка для промывки и диагностики гидросистем, содержащая гибкие рукава 1-4 с возможностью подключения установки к баку 5 гидросистемы 8, трехпозиционному распределителю 6 и насосу 7, емкость 9 установки с указателем уровня жидкости 10, воздухоотделительный бачок 11 с обратным клапаном 12 с регулировкой срабатывания, фильтр тонкой очистки 13 и расположенные последовательно эжекторы 14 и 15, перед которыми установлены предохранительные клапаны 16 с возможностью слива жидкости при срабатывании перед клапаном 35 фильтра тонкой очистки 13, при этом клапан 35 выполнен с возможностью отвода жидкости при срабатывании перед краном 17 и воздухоотделительный бачок 11 с возможностью подключения дополнительных потоков первого эжектора 14 через кран 17 с баком 5 гидросистемы или с емкостью 9 установки с возможностью подключения второго эжектора 15 с баком 5 гидросистемы для обеспечения непрерывной промывки с очисткой последнего, при этом эжекторы 14 и 15 ориентированы на поток от насоса 7 гидросистемы; нижняя часть воздухоотделительного бачка 11 соединена трубопроводом и гибким рукавом 2 с верхним торцом трубы 18, а также с заборным патрубком насоса 7 гидросистемы через наконечник 20 и кран-дроссель 25 через гибкий рукав 29, второй конец гибкого рукава связан с баком 5 гидросистемы при открытом кран-дросселе; верхняя часть воздухоотделительного бачка 11 соединена через обратный клапан 12 трубопроводом с верхней частью емкости 9 установки при закрытом кран-дросселе; установка дополнительно оборудована дросселем 30 и манометром 31, установленным перед дросселем 30, расходомером 32 после дросселя 30 и распределителем 22, который выполнен с возможностью соединения с баком 5 гидросистемы и расходомером 33 параллельным подключением перед дросселем 30 и сливом в бак 5 гидросистемы через распределитель 6 гидросистемы через гибкий рукав 3, а также установленные параллельно дросселю кран 36 перед расходомером 33 и кран 37, связанные с трубопроводом 28, который связан через гибкий рукав 3 с распределителем 6 гидросистемы и через обратный клапан 34 с распределителем 22. Технический результат – повышение качества очистки, промывки гидросистем и их обслуживания с диагностированием. 2 ил.

Установка для промывки и диагностики гидросистем, содержащая гибкие рукава (1-4) с возможностью подключения установки к баку (5) гидросистемы (8), трехпозиционному распределителю (6) и насосу (7), емкость (9) установки с указателем уровня жидкости (10), воздухоотделительный бачок (11) с обратным клапаном (12) с регулировкой срабатывания, фильтр тонкой очистки (13) и расположенные последовательно эжекторы (14) и (15), перед которыми установлены предохранительные клапаны (16) с возможностью слива жидкости при срабатывании перед клапаном (35) фильтра тонкой очистки (13), при этом клапан (35) выполнен с возможностью отвода жидкости при срабатывании перед краном (17), и воздухоотделительный бачок (11) с возможностью подключения дополнительных потоков первого эжектора (14) через кран (17) с баком (5) гидросистемы или с емкостью (9) установки с возможностью подключения второго эжектора (15) с баком (5) гидросистемы для обеспечения непрерывной промывки с очисткой последнего, при этом эжекторы (14) и (15) ориентированы на поток от насоса (7) гидросистемы; нижняя часть воздухоотделительного бачка (11) соединена трубопроводом и гибким рукавом (2) с верхним торцом трубы (18), а также с заборным патрубком насоса (7) гидросистемы через наконечник (20) и кран-дроссель (25) через гибкий рукав (29), второй конец гибкого рукава связан с баком (5) гидросистемы при открытом кран-дросселе; верхняя часть воздухоотделительного бачка (11) соединена через обратный клапан (12) трубопроводом с верхней частью емкости (9) установки при закрытом кран-дросселе; установка дополнительно оборудована дросселем (30) и манометром (31), установленным перед дросселем (30), и расходомером (32) после дросселя (30) и распределителем (22), который выполнен с возможностью соединения с баком (5) гидросистемы и расходомером (33) параллельным подключением перед дросселем (30) и сливом в бак (5) гидросистемы через распределитель (6) гидросистемы через гибкий рукав (3), а также установленные параллельно дросселю кран (36) перед расходомером (33) и кран (37), связанные с трубопроводом (28), который связан через гибкий рукав (3) с распределителем (6) гидросистемы и через обратный клапан (34) с распределителем (22).
