Установка для исследования резания стеблей сельскохозяйственных культур Российский патент 2025 года по МПК A01D45/00

Описание патента на изобретение RU2840542C1

Изобретение относится к области сельскохозяйственного машиностроения и может использоваться для исследования упругих свойств сельскохозяйственных культур, как в полевых, так и лабораторных условиях.

Известна установка (см. а. с. №2680005 RU, МКИ A01D 45/00, A01D 34/00, A01F 29/06) для изучения резания стеблей сельскохозяйственных культур, состоящая из режущей системы, включающей вращающийся режущий элемент в виде шнека, к торцам витков которого приварена пластина шириной больше толщины витка, и неподвижный нож, состоящий из сегментов, копирующих форму пластин и имеющих одну режущую кромку.

Недостатками данной установки являются отсутствие возможности фиксации стеблей сельскохозяйственных культур в держателях, что будет приводить к отклонению стебля и получению не в полной мере точных результатов, а также невозможность проведения исследований в полевых условиях.

В качестве прототипа выбран стенд (см. а.с. №87862 RU, МПК A01D 34/73) для исследования процесса измельчения стеблей растений, состоящий из станины, приводной и натяжной станций, транспортерной ленты со скребками, поддерживающих роликов и роторной головки с гибкими элементами.

Недостатком данного стенда является невозможность проведения исследований в полевых условиях.

Технической задачей является расширение функциональных возможностей установки и повышение точности результатов исследований, как в полевых, так и в лабораторных условиях.

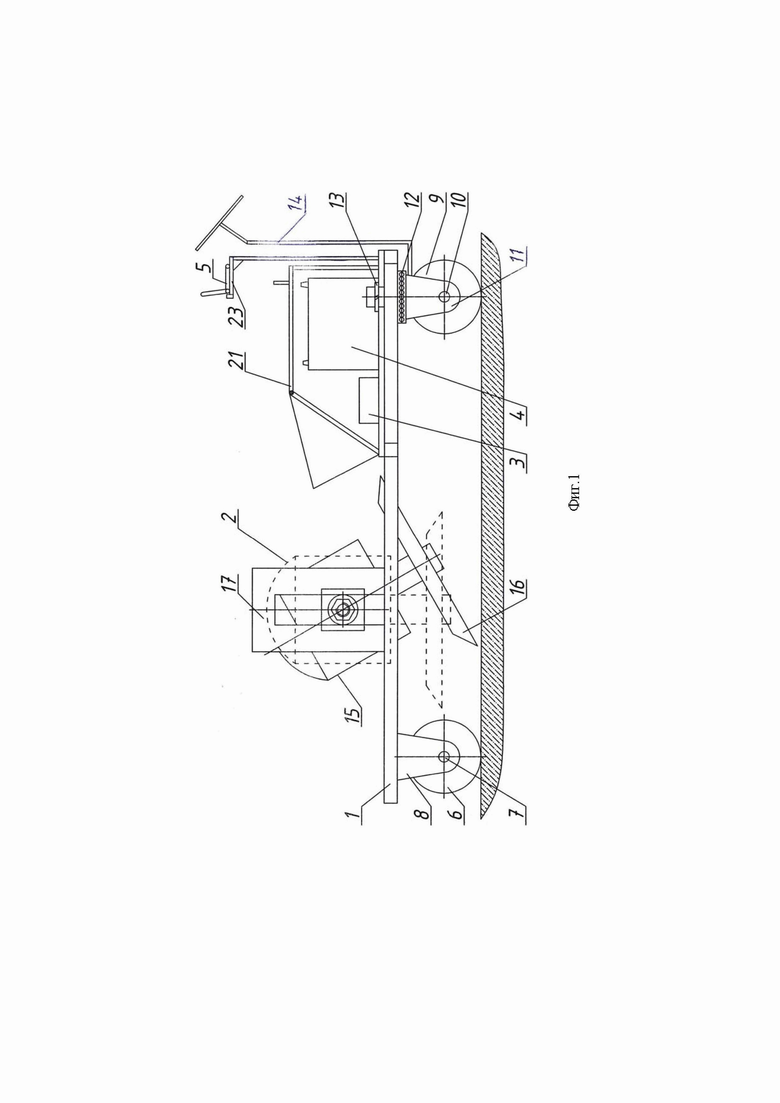

На фиг. 1 изображена установка для исследования резания стеблей

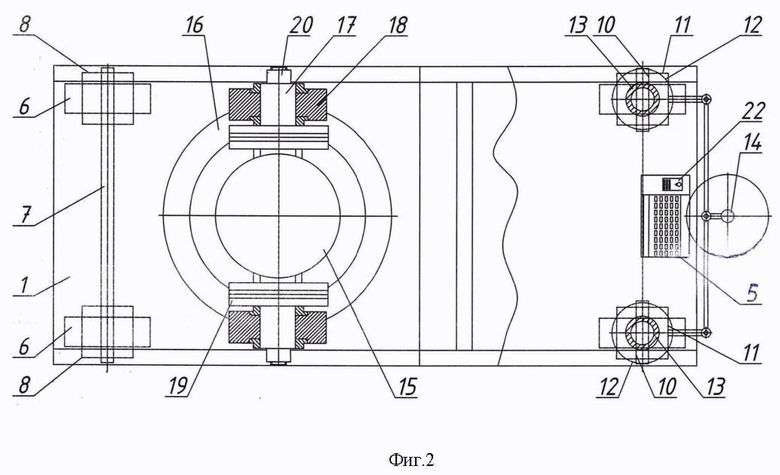

сельскохозяйственных культур, вид общий; на фиг. 2 - то же, вид сверху.

Для решения данной технической задачи предлагается простая конструкция установки для исследования резания стеблей сельскохозяйственных культур, состоящей из рамы 1, механизма резания 2, преобразователя напряжения 3 с 12 Вольт на 220 Вольт, аккумуляторной батареи 4 и ноутбука 5 с программным обеспечением.

Рама 1 спереди имеет неповоротную ходовую часть, включающую в себя два опорных пневматических колеса 6, вращающихся на одной оси 7 в двух П-образных кронштейнах 8. В задней части рама 1 имеет поворотную часть, включающую в себя два опорных пневматических колеса 9, каждое из которых вращается на своей оси 10 в двух П-образных кронштейнах 11. П-образные кронштейны 11 имеют шипы, которые через отверстия и упорные подшипники 12 фиксируются от осевого смещения в раме вверх с помощью стопорных колец 13. Управление установкой осуществляется с помощью рулевого механизма 14, включающего в себя поворотные цапфы, соединенные с П-образными кронштейнами 11, рулевые тяги и сошки и поворотный вал с рулевым колесом.

Механизм резания 2 включает в себя электромотор 15, на конце вала которого размещен сменный диск 16. Электромотор 15 может поворочиваться на осях 17, входящих в пазы направляющих 18 и удерживать свое положение с помощью двух дисковых фиксаторов 19 и стопорных гаек 20.

Преобразователь напряжения 3 и аккумуляторная батарея 4 размещены на раме 1 в закрытом боксе, имеющем сверху откидную крышку 21 для предотвращения попадания внутрь растительных остатков и атмосферных осадков. Для плавной регулировки оборотов сменного диска 16 служит регулятор 22, расположенный на опорном столе 23 рамы 1 рядом с ноутбуком.

Технологический процесс по исследованию резания стеблей сельскохозяйственных культур осуществляется следующим образом.

Лабораторная установка доставляется на место проведения исследований. На вал электромотора 15 устанавливают сменный диск 16 в зависимости от произрастающей на площадке сельскохозяйственной культуры. С помощью дисковых фиксаторов 19 и стопорных гаек 20 устанавливаем электромотор 15 в вертикальное или под определенным углом положение и с помощью них закрепляем. Включаем ноутбук 5 и запускаем программное обеспечение. С помощью регулятора 22 задаем необходимые обороты сменнного диска 16. Перемещаем вручную тележку по площадке под посевами, обеспечивая траекторию движения с помощью рулевого механизма 14. Программное обеспечение ноутбука 5 позволит зафиксировать полученные данные по исследованию резания стеблей сельскохозяйственных культур в зависимости от угла наклона электромотора 15 и используемого сменного диска 16.

Такая компоновка установки позволяет расширить ее фунциональные возможности, повысить точность результатов исследований, как в лабораторных, так и полевых условиях, а также дает возможность выбрать наиболее оптимальные режимы работы измельчающих аппаратов при резании стеблей растений различных сельскохозяйственных культур.
