Соединитель для строительных конструкций Российский патент 2025 года по МПК E04B1/58

Область техники, к которой относится изобретение

Изобретение относится к области строительства, в частности к области соединителей строительных конструкций.

Уровень техники

Известен соединитель, относящийся к прямому вставному соединителю для полых профилей, который содержит одну промежуточную стенку и две примыкающие к ней боковые стенки с несколькими расположенными друг за другом в направлении вставки полых профилей с боковыми фиксирующими элементами (патент РФ № 2264520, МПК Е06 В 3/667 (2000.01), 20.11.2005).

Известен соединитель, предназначенный для сопряжения двух полых профильных концов, содержащий корпус и герметизирующий элемент, не проницаемый для жидкостей, газов и водяного пара, который удерживается опорной частью корпуса, причем герметизирующий элемент содержит два противоположных выступа, выдвинутых сбоку относительно опорной части герметизирующего элемента таким образом, чтобы образовать между двумя выступами и корпусом две приемные выемки, а выступы герметизирующего элемента имеют соответствующие концы, которые наклонены в одном направлении (патент РФ №2432440, МПК Е06 В 3/663 (2006.01), 27.10.2011 г. ).

Недостатком вышеуказанных аналогов является возможность их использования для соединения исключительно полых конструкций, которые не могут являться несущими. Кроме того, образуемая в результате соединения такими соединителями конструкция не обеспечивает уровень теплоизоляции необходимый для ее использования при возведении зданий. Также, указанные аналоги имеют сложное устройство и при этом выполнены из металла, что для их создания требует большей трудоемкости и использования специального оборудования.

Ближайшим аналогом по отношению к заявленному изобретению является соединитель для балок (патент РФ №2727996, МПК Е04 В 1/58 (2006.01), 28.07.2020.).

Ближайший аналог характеризуется наличием двух деревянных несущих элементов, на каждом из которых имеются углубления, используемые для соединения с балками.

В зоне наибольших нагрузок расположены несущие опорные участки. Внутренний угол между несущими элементами может быть выбран в пределах от 22,5 до 130 градусов.

Недостатком ближайшего аналога является его конструкция, характеризующаяся неустранимой ступенчатостью: его часть выступает над поверхностью соединяемых балок. Указанное в случае использования ближайшего аналога в несущем каркасе, который, как правило, обтягивается утеплителем, в месте его выступания над поверхностью соединяемых балок ведет к образованию температурных мостов, что приводит к снижению общей энергоэффективности всей конструкции.

Кроме того, для обеспечения надежного соединения балок необходимо использование двух экземпляров ближайшего аналога.

Раскрытие сущности изобретения

Технической проблемой, решаемой изобретением, является разработка соединителя, лишенного перечисленных недостатков, и при этом способного обеспечивать надежное соединение строительных конструкций с возможностью их последующего использования в качестве несущих.

Техническая проблема решается за счет разработки соединителя для строительных конструкций, выполненного в виде цельной плоской детали, образованной из двух несущих элементов, расположенных под углом от 22,5 до 135 градусов друг к другу. Торцы одной из сторон каждого из указанных несущих элементов, направленных в сторону соединяемых конструкций, имеют не менее двух соединительных шипов прямоугольного поперечного сечения, предназначенных для размещения их в пазах соединяемых конструкций. Такое устройство соединителя за счет отсутствия ступенчатости (или наличия возможности ее устранения в зависимости от используемого угла) в месте монтажа соединяемых строительных конструкций позволяет избежать образования температурных мостов.

Соединитель может быть изготовлен из натуральных древесных материалов, а также фанеры или композитного материала.

Технический результат от использования всех существенных признаков заявленного изобретения заключается в обеспечении более надежного соединения строительных конструкций в сочетании с более высокой энергоэффективностью места их соединения, которая достигается путем избегания температурных мостов. Наличие соединительных шипов позволяет исключить из конструкции дополнительные элементы для повышения целостности образуемой конструкции. Надежность соединителя увеличена за счет расположения соединительных шипов в пазах соединяемых конструкций, что позволит сохранить целостность единой конструкции в случае выхода из строя крепежных элементов.

Краткое описание чертежей

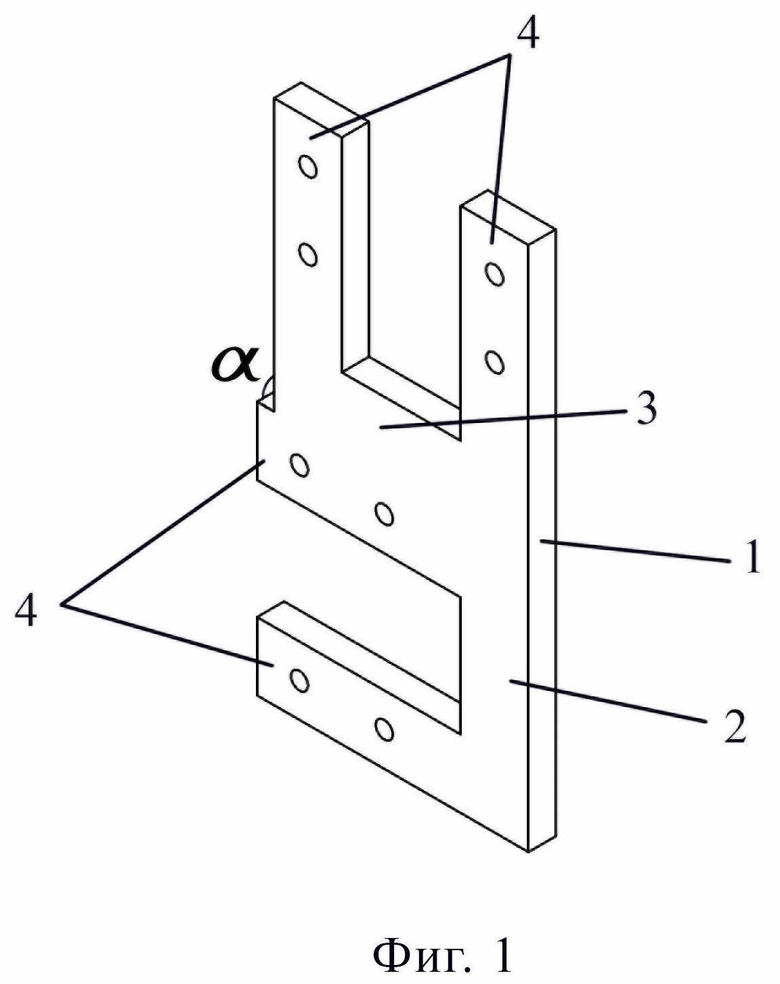

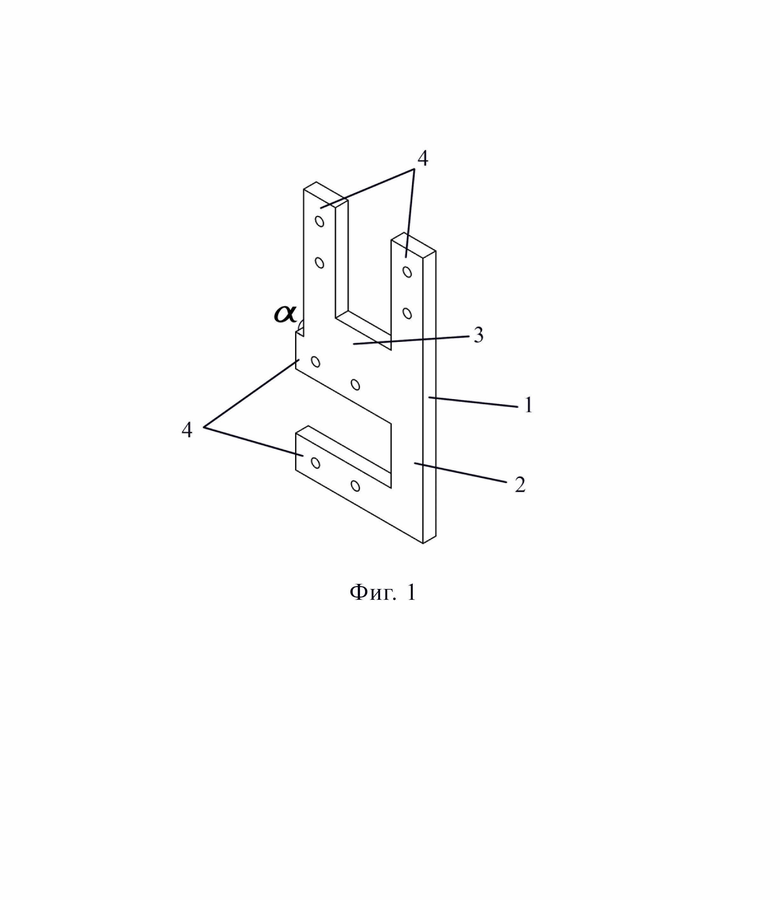

Фиг. 1 - общий вид устройства (изометрия).

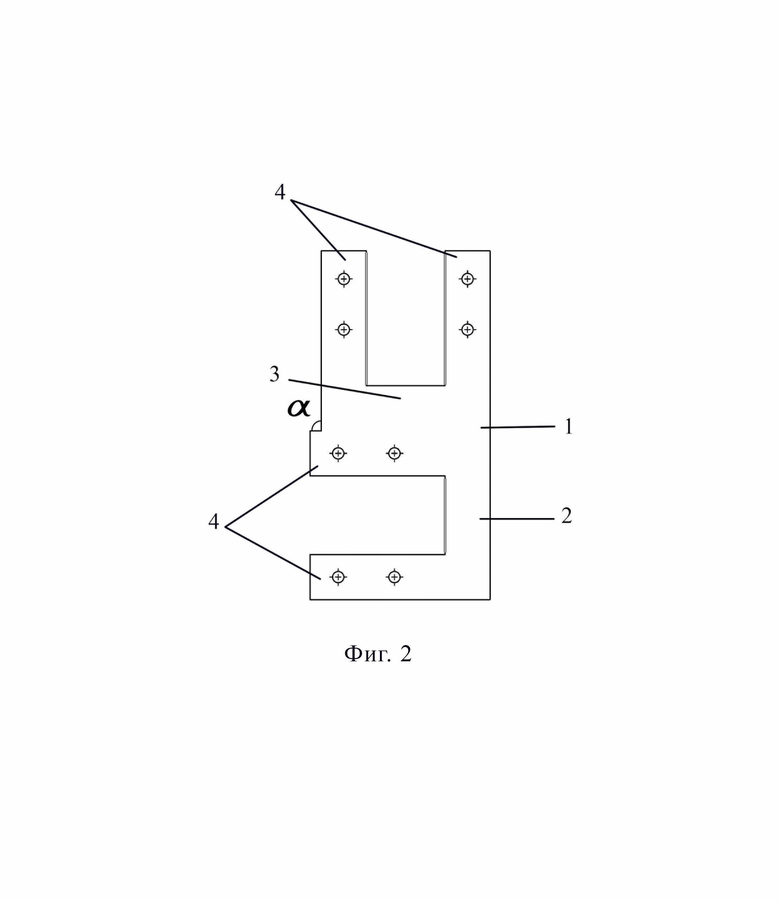

Фиг. 2 - вид спереди.

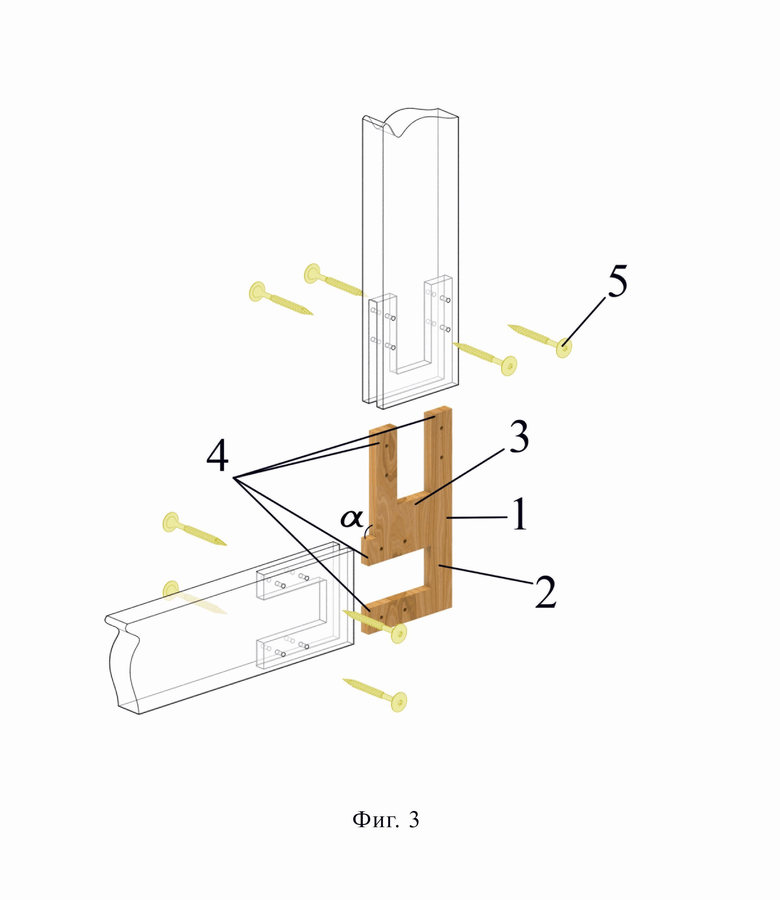

Фиг. 3 общий вид (изометрия).

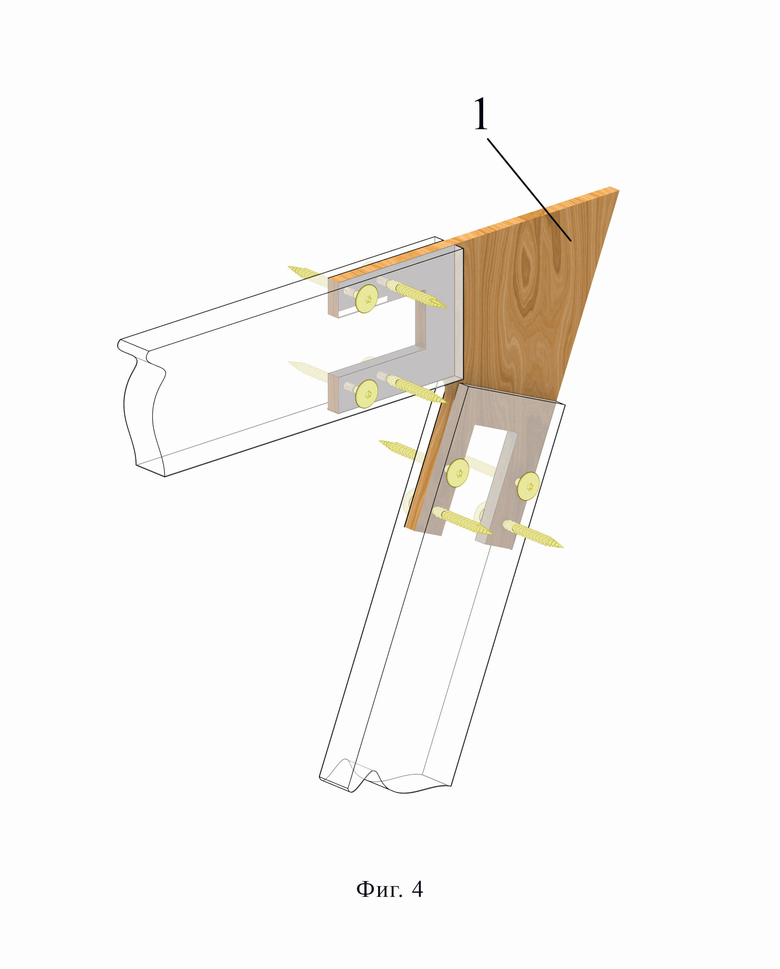

Фиг. 4 пример использования соединителя.

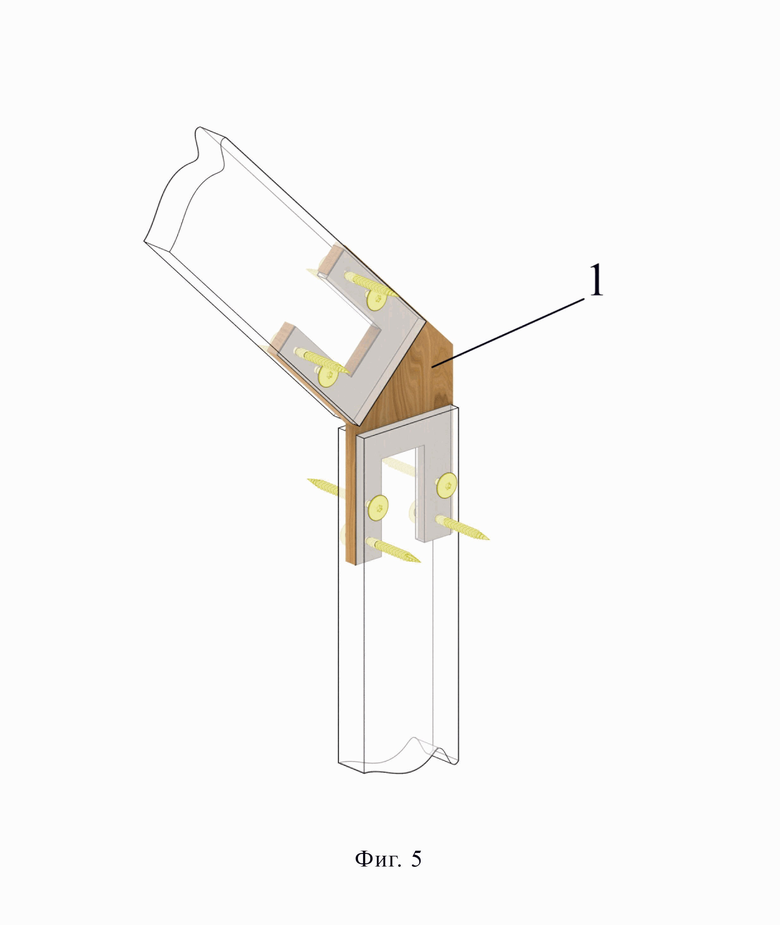

Фиг. 5 - пример использования соединителя.

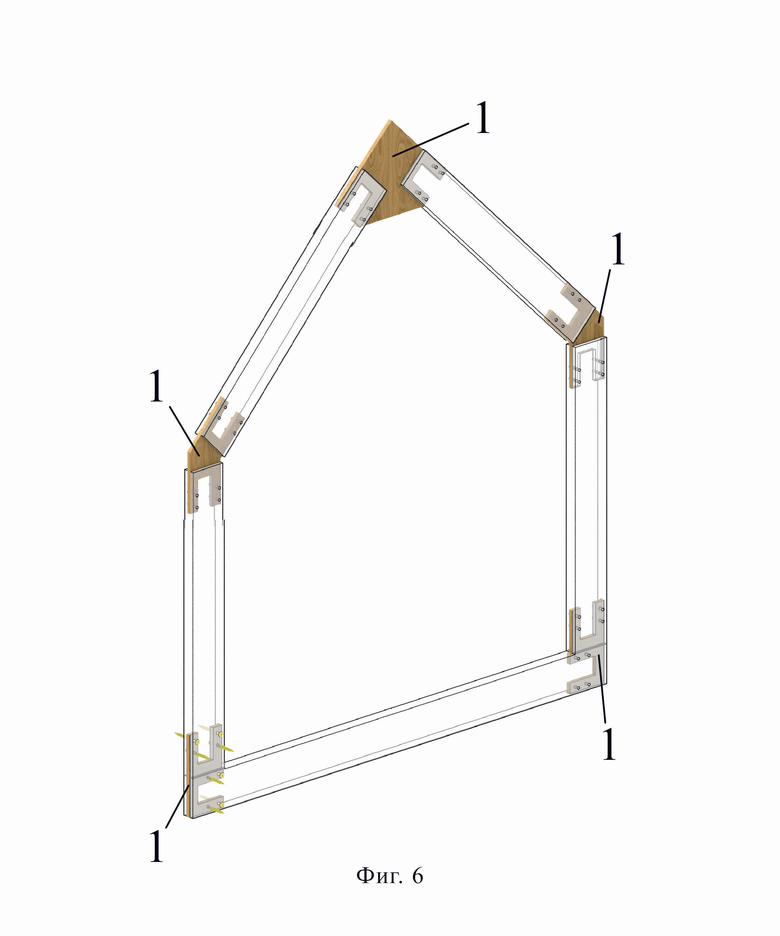

Фиг. 6 - пример использования соединителя.

Соединитель для строительных конструкций 1 выполнен в виде цельной плоской детали, образованной из двух несущих элементов 2, 3, расположенных под углом а (от 22,5 до 135 градусов) друг к другу. Торцы одной стороны каждого из несущих элементов 2, 3, направленных в сторону соединяемых конструкций, имеют не менее двух соединительных шипов прямоугольного поперечного сечения 4, предназначенных для размещения их в пазах соединяемых конструкций.

Величина угла а зависит от формы создаваемой единой конструкции, как это показано на фиг. 3-6.

Осуществление изобретения

Использование соединителя 1 с разными углами а в строительных конструкциях позволяет их надежно фиксировать для получения единой конструкции необходимой формы. Для соединения строительных конструкций необходимо вставить соединительные шипы прямоугольного поперечного сечения 4 в заготовленные в строительных конструкциях пазы. Образовавшееся соединение дополнительно фиксируют крепежными элементами 5.

Возможно выполнение соединителя разной толщины пропорционально толщине соединяемых конструкций, которые могут быть изготовлены из древесины, фанеры или ЛВЛ бруса, OSB, МДФ, ЛДСП плит.

Соединитель обеспечивает надежную фиксацию конструкций при своих малых габаритах в сочетании с высоким уровнем теплоизоляции, а также обеспечивает легкую и точную в сравнении с традиционным методом сборку единой конструкции, что ведет к сокращению строительного персонала на площадке. Кроме того, устройство соединителя обеспечивает более высокий уровень надежности единой конструкции, поскольку даже в случае выхода из строя крепежных элементов, конструкция сохранит свою целостность за счет размещения соединительных шипов в пазах соединяемых строительных конструкций.

Заявленный соединитель может быть выполнен на современном технологическом оборудовании с числовым программным управлением.

Соединитель может быть использован в области строительства, а именно для соединения строительных конструкций с возможностью их дальнейшего использования в качестве несущих.

Изобретение относится к области строительства, в частности к соединителям строительных конструкций для дальнейшего их использования в качестве несущих. Соединитель выполнен в виде цельной плоской детали, образованной из двух несущих элементов, расположенных под углом от 22,5 до 135 градусов друг к другу. Торцы одной из сторон каждого из указанных несущих элементов, направленных в сторону соединяемых конструкций, имеют не менее двух соединительных шипов прямоугольного поперечного сечения, предназначенных для размещения их в пазах соединяемых конструкций. Технический результат: обеспечение надежного соединения строительных конструкций без использования дополнительных элементов в сочетании с высокой энергоэффективностью места их соединения, достигаемой путем избегания температурных мостов. 3 з.п. ф-лы, 6 ил.

1. Соединитель для строительных конструкций, выполненный в виде цельной плоской детали, образованной из двух несущих элементов, расположенных под углом от 22,5 до 135 градусов друг к другу, отличающийся тем, что торцы одной из сторон каждого из указанных несущих элементов, направленных в сторону соединяемых конструкций, имеют не менее двух соединительных шипов прямоугольного поперечного сечения, предназначенных для размещения их в пазах соединяемых конструкций.

2. Соединитель по п. 1, отличающийся тем, что он изготовлен из натуральных древесных материалов.

3. Соединитель по п. 1, отличающийся тем, что он изготовлен из фанеры.

4. Соединитель по п. 1, отличающийся тем, что он изготовлен из композитного материала.
