УСТРОЙСТВО ДЛЯ ПОСАДКИ КЛУБНЕЙ КАРТОФЕЛЯ Российский патент 2025 года по МПК A01B13/02 A01B79/02 A01C9/00

Изобретение относится к области механизации сельского хозяйства, может быть использовано в сельхозмашиностроении и растениеводстве, в частности - в возделывании картофеля.

Известен комбинированный сошник для посадки клубней картофеля [1], включающий стойку, имеющую в нижней части грудь отвала, левое и правое крылья отвалов, клубнепровод.

Недостатком известного решения является то, что клубни картофеля подвергаются к большому перепаду температуры, вплоть до замерзания, что приводит к снижению урожая. Так же недостатком является повышенная трудоемкость.

Наиболее близким аналогом в части устройства является способ посадки картофеля и устройство его реализации и сошник для посадки картофеля [2, 3], включающий нарезку борозд, раскладку клубней и заделку их почвой.

Недостатком данного технического решения является забивание окон почвой, что ведет к недостаточному просыпанию почвы на поверхность посаженных клубней и, следовательно, ухудшению их вегетации.

Задачей заявленного изобретения является устранение указанного недостатка.

Технический результат заявленного изобретения заключается в повышении качества посадки картофеля.

Указанный технический результат заявленного изобретения достигается тем, что в устройстве для посадки клубней картофеля, включающем стойку, имеющую в нижней части грудь отвала, левое и правое крылья отвалов, клубнепровод, окна, в которых с возможностью регулирования их ширины установлены Г-образные заслонки, согласно изобретению, поверхность заслонок, изменяющая площадь окна, выполнена зубчатой, при этом высота зубьев не более 1 см, а угол наклона профиля зубьев - 45 градусов к линии нижней кромки заслонки.

Осуществление посадки клубней картофеля с использованием зубчатой заслонки позволяет улучшить крошение комков почвы, поднимаемой отвалами, просыпание почвы на поверхность посаженных клубней за счет разбивания слоя почвы о зубья заслонки.

Заявляемое устройство поясняется на фигурах:

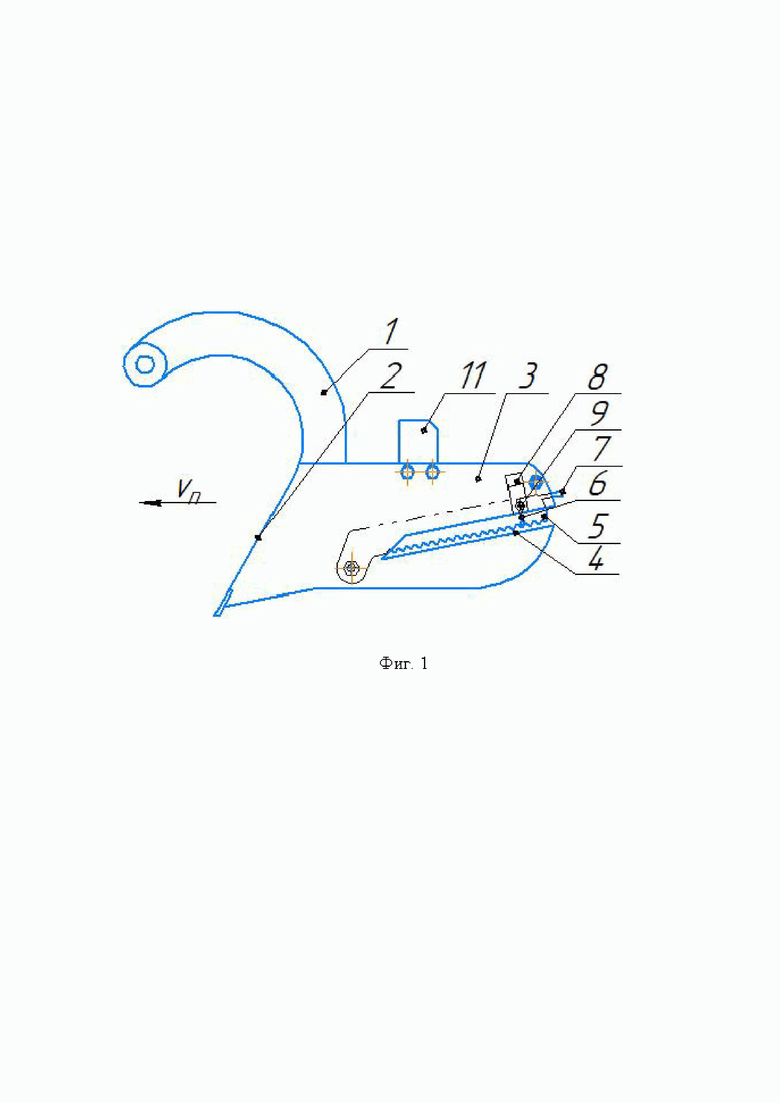

Фиг. 1 - Общий вид устройства для посадки клубней картофеля.

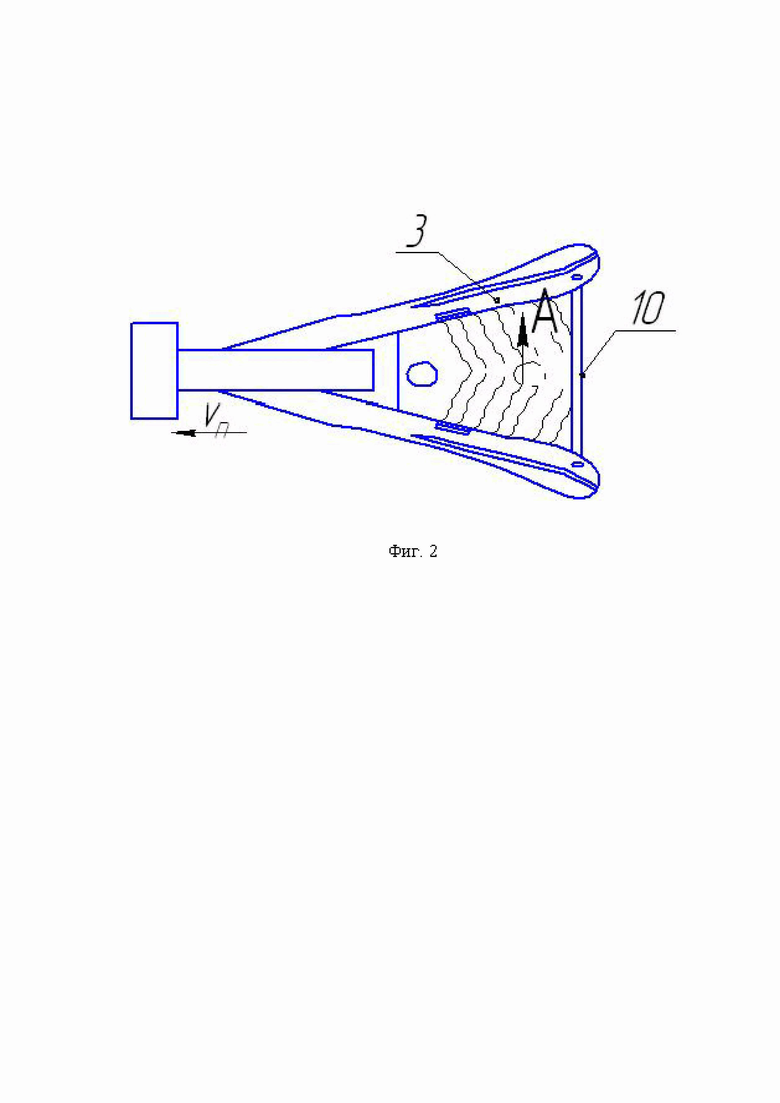

Фиг. 2 - Вид сверху.

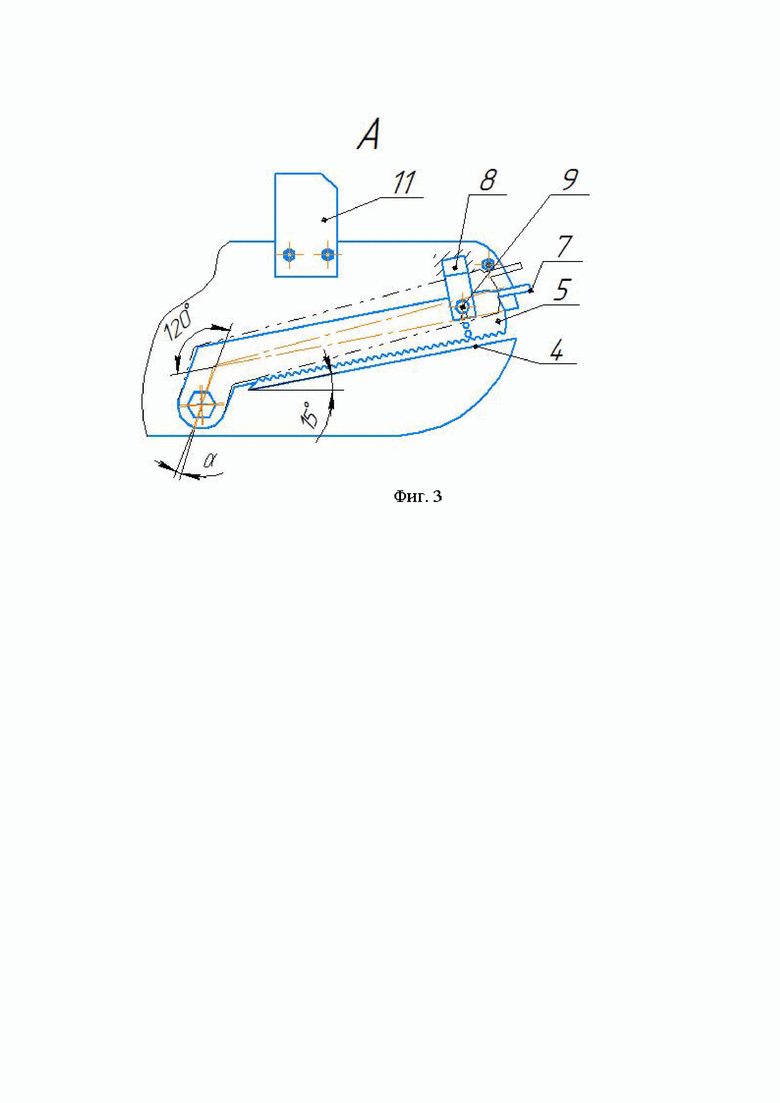

Фиг. 3 - Зубчатая заслонка отвала.

Устройство для посадки клубней картофеля (Фиг. 1) содержит стойку 1, на котором жестко закреплен отвал, состоящий из груди 2 и левого и правого крыла 3. На крыле под углом 15 градусов к основанию сошника выполнено окно 4, на котором установлена заслонка 5 с возможностью регулирования просвета (т.е. ширины окна). Окно на отвале размещено на крыле 3 груди 2 на одной третьей от задней части крыла. Заслонки размещены с тыльной стороны крыла отвала и выполнено в Г-образной форме под углом 120 градусов с ее длинной стороной. Причем поверхность заслонки, изменяющая площадь окна 4, выполнена зубчатой, при этом высота зубьев не более 1 см, а угол наклона профиля зубьев - 45 градусов к линии нижней кромки заслонки. С короткой стороны заслонка шарнирно закреплена к крылу в нижней передней части отвала. На другом конце заслонки выполнены пять вертикальных отверстий 6 и ручка 7 для регулирования. Над вертикальными отверстиями заслонки размещена направляющая 8, которая в верхней части жестко соединена к крылу, и имеет зигзагообразную форму. На нижней части направляющей выполнено резьбовое отверстие, на котором установлен регулировочный болт 9 с конусообразным концом. При заворачивании болта заслонка фиксируется. Болт фиксируется контргайкой. Для усиления жесткости крыльев отвала на конце установлена регулируемая стяжка 10. В верхней части крыльев установлены направляющие клубнепровода 11.

Устройство для посадки клубней картофеля работает следующим образом. При движении посадочного агрегата, устройство прорезает бороздки на ранее выполненных гребнях. Почва, под действием силы тяги поднимается по груди отвала 2 и разделяется на две части. Разделенная и рыхленная почва, двигаясь по крыльям, доходит до окон, повторно делится на два потока при помощи окон 4 и зубчатых заслонок 5. До повторного разделения почвы на два потока, клубни укладываются в борозду, отделенная часть почвы разрыхляется, проходя через регулируемые сечения окон, и затем клубни присыпаются рыхлой почвой толщиной 1-2 см.

Применение предложенного конструктивного решения позволяет повысить качество посадки клубней картофеля, а именно, улучшить крошение комков почвы, поднимаемой отвалами, просыпание почвы на поверхность посаженных клубней за счет разбивания слоя почвы о зубья заслонки.

Список использованной литературы:

1. Авторское свидетельство №257186. Комбинированный сошник. Авт. изобр. А.Ф. Чиркунов, В.Н. Кузнецов, Б.О. Кузьмин, А.Н. Морозов, В.А. Сухоиванов, В.И. Дудров, А.И. Денисов и М.И. Нестеров. Опубл. 11.11.1969, Бюл. №35.

2. Патент №2485745 C2 Российская Федерация, МПК A01B 79/00, A01B 13/02. Способ посадки картофеля и устройство его реализации: №2011125423/13: заявл. 20.06.2011: опубл. 27.06.2013 / Р.К. Абдрахманов, Р.Р. Багаутдинов, Т.А. Зимагулов, М.Н. Калимуллин; заявитель Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Казанский государственный аграрный университет" (ФГБОУ ВПО Казанский ГАУ).

3. Патент на полезную модель №125021 U1 Российская Федерация, МПК A01G 9/00. Сошник для посадки картофеля: №2012142636/13: заявл. 05.10.2012: опубл. 27.02.2013 / Р.К. Абдрахманов, Р.Р. Багаутдинов, М.Н. Калимуллин; заявитель Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Казанский государственный аграрный университет" (ФГБОУ ВПО Казанский ГАУ).

Изобретение относится к области сельского хозяйства. Устройство содержит стойку, имеющую в нижней части грудь отвала, левое и правое крылья отвалов, клубнепровод. На крыльях отвалов выполнены окна, в которых с возможностью регулирования их ширины установлены Г-образные заслонки. Окна размещены на одной третьей от задней части крыльев отвалов. Заслонки установлены с тыльной стороны крыльев и выполнены с расположенными под углом 120° длинной и короткой сторонами. Заслонки короткой стороной шарнирно закреплены к передней части крыльев. На другом конце заслонки выполнены вертикальные отверстия, над которыми размещены направляющие, которые верхней частью жестко присоединены к крыльям. На нижней части каждой направляющей выполнено резьбовое отверстие, в котором установлен регулирующий болт с конусообразным концом. На свободном конце длинной стороны каждой заслонки выполнена регулирующая ручка. Поверхность заслонки, изменяющая площадь окна, выполнена зубчатой, при этом высота зубьев не более 1 см, а угол наклона профиля зубьев - 45 градусов к линии нижней кромки заслонки. Обеспечивается повышение качества посадки картофеля. 3 ил.

Устройство для посадки клубней картофеля, включающее стойку, имеющую в нижней части грудь отвала, левое и правое крылья отвалов, клубнепровод, на крыльях отвалов выполнены окна, в которых с возможностью регулирования их ширины установлены Г-образные заслонки, причем окна размещены на одной третьей от задней части крыльев отвалов, при этом заслонки установлены с тыльной стороны крыльев и выполнены с расположенными под углом 120° длинной и короткой сторонами, причем заслонки короткой стороной шарнирно закреплены к передней части крыльев, а на другом конце заслонки выполнены вертикальные отверстия, над которыми размещены направляющие, которые верхней частью жестко присоединены к крыльям, а на нижней части каждой направляющей выполнено резьбовое отверстие, в котором установлен регулирующий болт с конусообразным концом, причем на свободном конце длинной стороны каждой заслонки выполнена регулирующая ручка, отличающееся тем, что поверхность заслонки, изменяющая площадь окна, выполнена зубчатой, при этом высота зубьев не более 1 см, а угол наклона профиля зубьев - 45 градусов к линии нижней кромки заслонки.
