Лапа культиватора Российский патент 2025 года по МПК A01B35/22

Изобретение относится к сельскохозяйственному машиностроению, а именно к рабочим органам почвообрабатывающих машин.

Известно устройство, состоящее из стойки, гибкого элемента типа струны. Один конец гибкого элемента присоединен к лапе, а другой - к расположенному на стойке кронштейну через пружину и регулировочный винт с гайкой (SU № 536768, МПК A 01 B 35/26,1976).

Недостатком известного устройства является повышенное тяговое сопротивление рабочего органа из-за чрезмерного скопления растительных остатков на гибком элементе типа струны.

Наиболее близким к заявляемому устройству является лапа культиватора, содержащая держатель, два крыла с рыхлителем, выполненным в виде пластины с платформой, вставленной в пазы накладки, размещенной в центральной части лапы, (RU 2784082, МПК A 01 B 35/225, 2022).

Недостатком известной конструкции является низкое качество обработки почвы и повышенное тяговое сопротивление.

Задачей изобретения является повышение качества обработки почвы, снижение тягового сопротивления агрегата и надежность в эксплуатации.

Поставленная техническая задача достигается тем, что лапа культиватора содержит держатель, два крыла с рыхлителем, выполненным в виде пластины овальной формы с прямым основанием и платформой, вставленной в пазы накладки, размещенной в центральной части лапы культиватора, причем высота рыхлителя вдвое меньше высоты держателя, длина его основания равна длине накладки и длине стыковой линии крыльев лапы культиватора от носка до держателя, длина платформы равна половине длины основания, носовая часть накладки и платформы выполнены копирующими носовую часть лапы культиватора, задняя часть основания рыхлителя выполнена опирающейся на накладку, а в средней части паза накладки выполнен ограничитель.

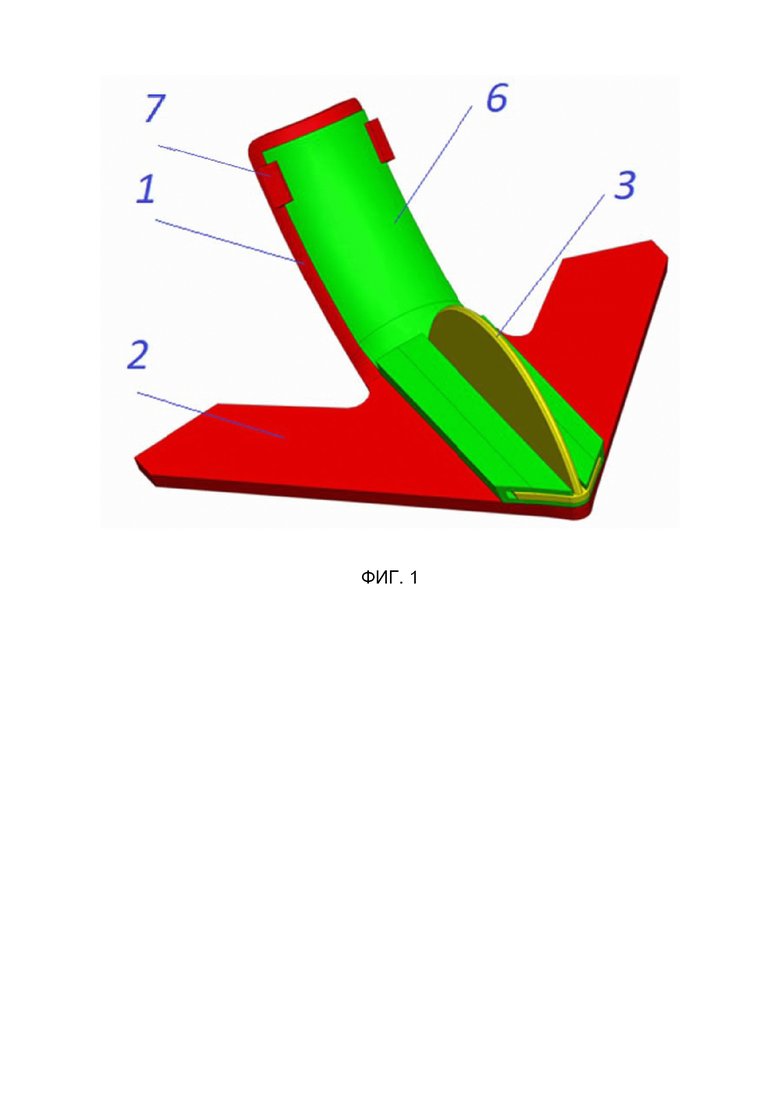

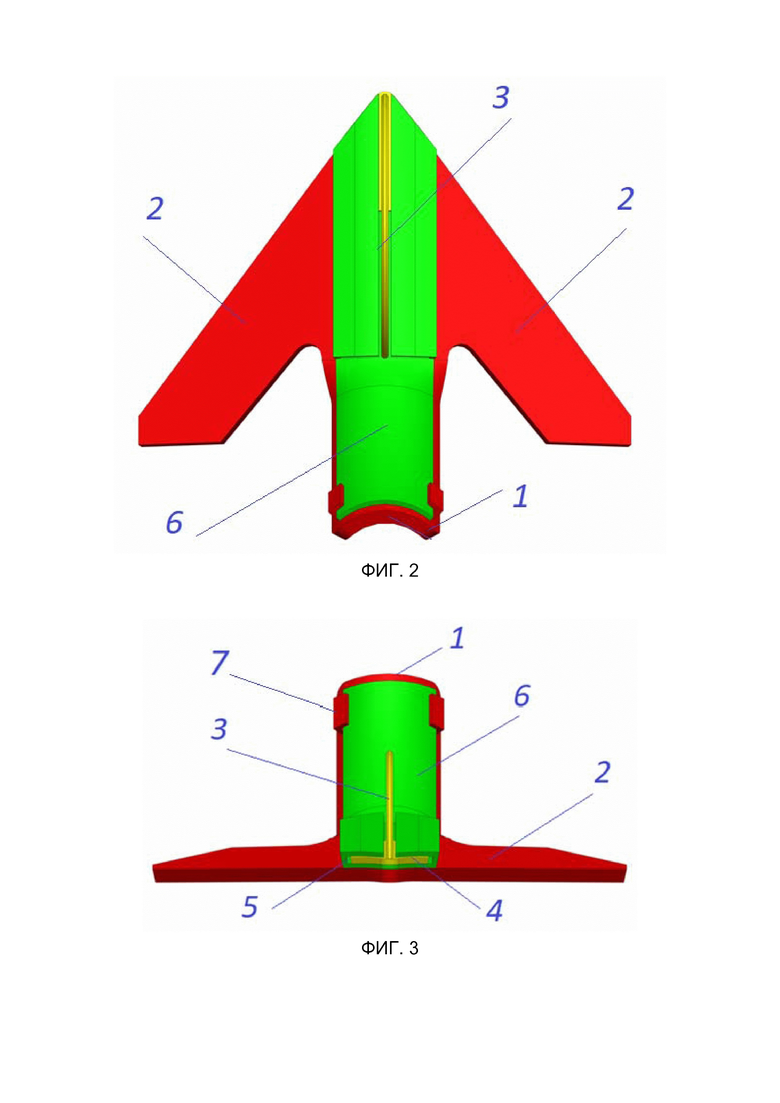

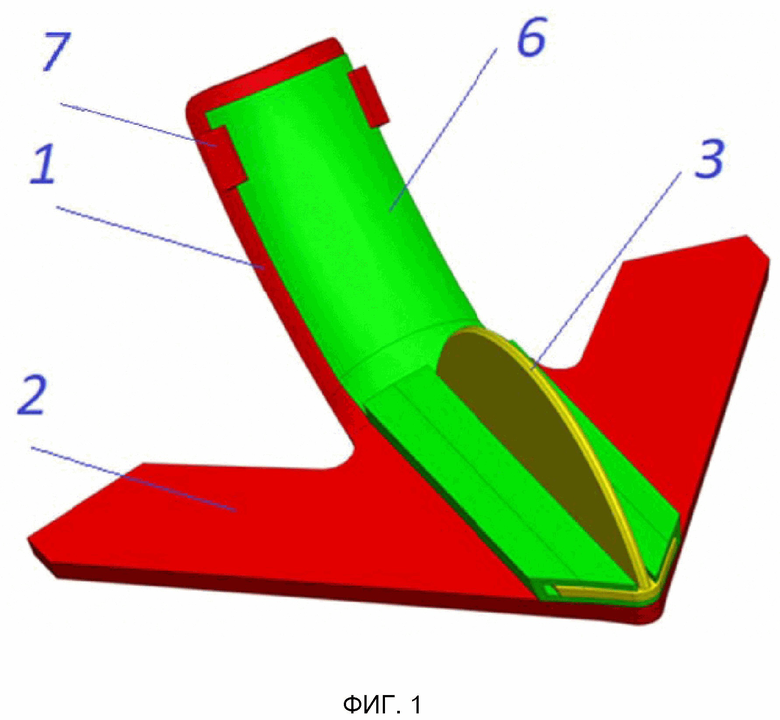

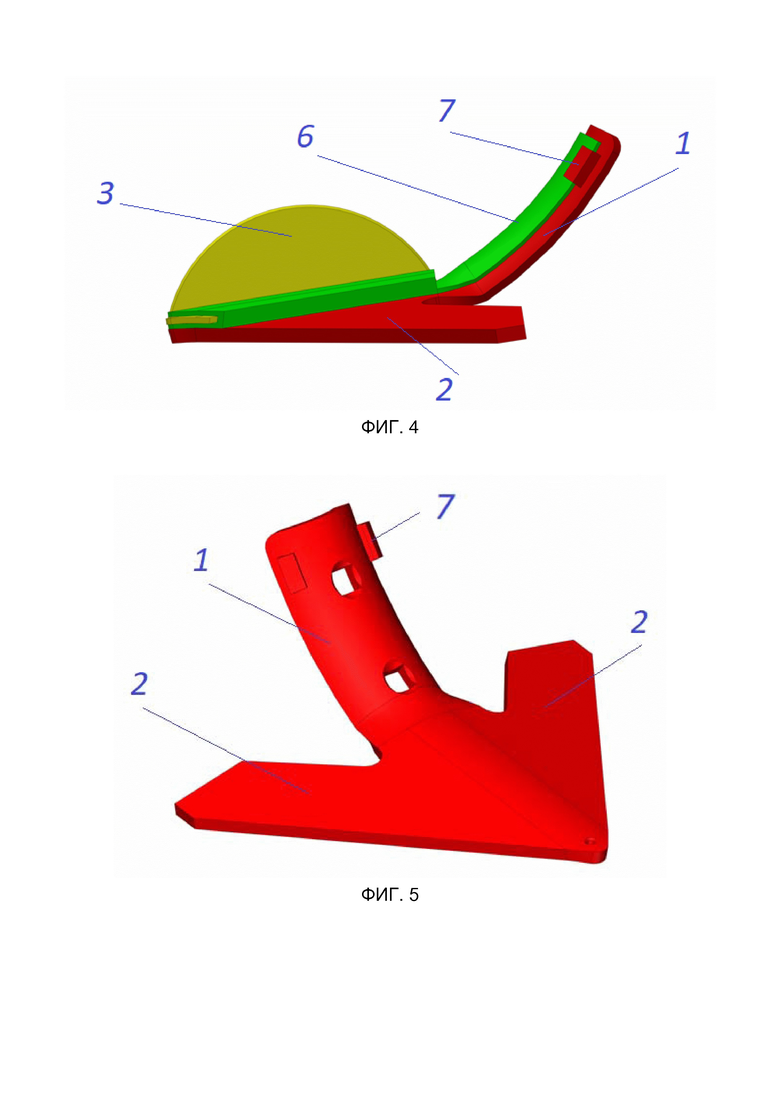

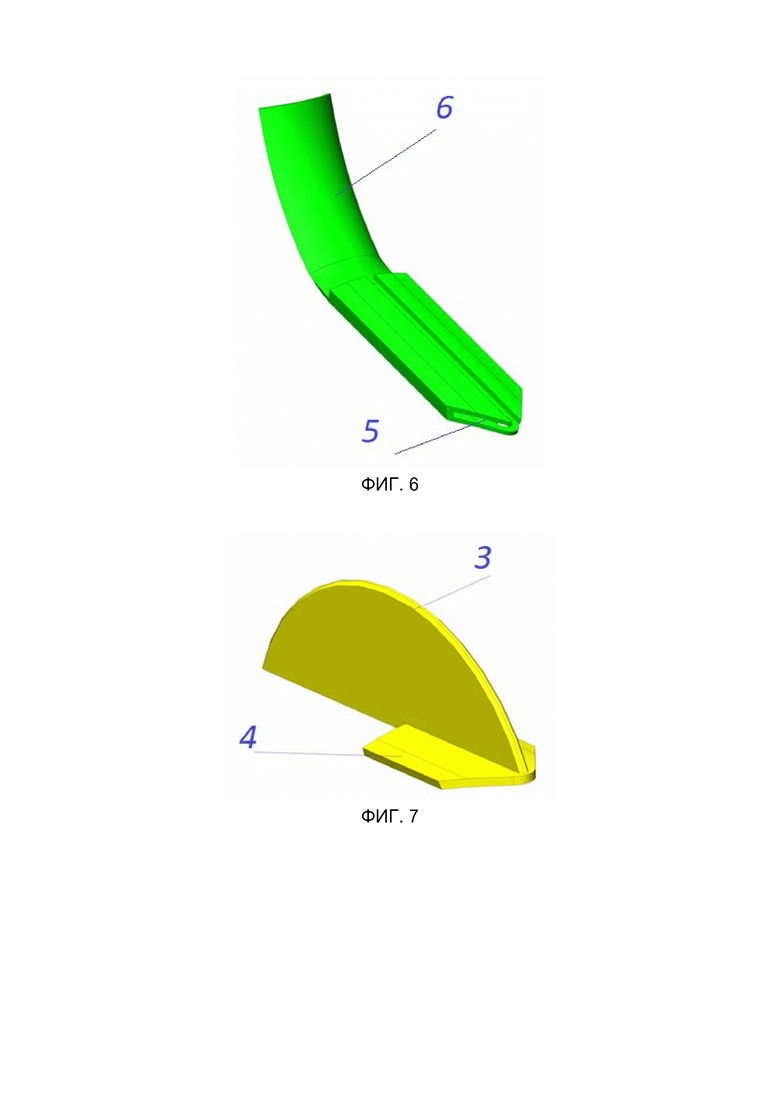

На фиг. 1 изображена лапа культиватора, в 3D исполнении; на фиг.2 - то же, вид сверху; на фиг.3 - то же, вид спереди; на фиг.4 - то же, вид сбоку; на фиг. 5 - то же, лапа; на фиг. 6 - то же, накладка; на фиг.7 - то же, рыхлитель.

Лапа культиватора, содержит держатель 1 и два крыла 2 с заостренной рабочей кромкой, рыхлитель 3 в виде пластины овальной формы с прямым основанием и платформой 4, вставленной в пазы 5 накладки 6, размещенной в центральной части лапы. Высота рыхлителя 3 вдвое меньше высоты держателя 1. Длина основания рыхлителя 3 равна длине накладки 6 и длине стыковой линии крыльев 2 лапы культиватора от носка до держателя 1. Держатель 1 выполнен с двумя крепежными скобами 7 в верхней его части для надежной фиксации верхней части накладки 6.

Основание рыхлителя 3 жестко связано с платформой 4, вставленной в пазы 5 накладки 6. Длина платформы 4 равна половине длины основания. Носовая часть накладки 6 и платформы 4 выполнены копирующими носовую часть лапы культиватора. Задняя часть платформы 4 упирается в ограничитель, расположенный в средней части паза 5 накладки 6 (на фигуре не показано), что препятствует в процессе работы движению рыхлителя дальше назад под давлением почвы. Задняя часть основания рыхлителя 3 выполнена опирающейся на накладку 4.

Верхняя часть держателя 1 крепится к стойке агрегата (на фигуре не показано) при помощи двух потайных винтов. Передняя часть накладки 6 жестко закреплена в носовой части лапы.

В средней части паза накладки выполнен ограничитель.

Лапа культиватора, работает следующим образом.

Перед началом работы лапу держателем 1 крепят к стойке (на фигуре не показано), накладку 6 жестко закрепляют на держателе 1, вставляя в скобы 7 и в носовой части лапы потайными винтами. Платформу 4 рыхлителя 3 вставляют в пазы 5 накладки 6 до упора в ограничитель, задняя часть основания рыхлителя 3 прижимается к поверхности накладки 6.

Выполнение носовой части накладки 6 и платформы 4 копирующими носовую часть лапы снижает тяговое сопротивление агрегата и повышает качество обработки почвы. Изготовление рыхлителя 3 высотой равной глубине обработки и вдвое меньшей высоты держателя 1 также обеспечивает снижение тягового сопротивления агрегата и повышает качество обработки почвы.

При движении агрегата, устройство подрезает слой почвы заостренными лезвиями крыла 2 и одновременно уничтожает корни сорняков. Рыхлитель 3 разрезает почву в вертикальной плоскости с одновременным рыхлением.

Рыхлитель 3 в процессе работы упирается в ограничитель и, не смотря на давление со стороны почвы, надежно зафиксирован на лапе от возможности выпадения из пазов 5 накладки 6. Рыхлитель 3 демонтируют простым выдвижением его из пазов 5 накладки 6. Длина платформы 4 позволяет снизить расход материала, не снижая надежности работы рыхлителя 3.

Рыхлитель 3 позволяет совмещать культивацию с одновременным рыхлением почвы. В результате за один проход выполняется обработка верхнего слоя без оборота пласта и подрезание сорняков.

Использование универсального рабочего органа культиватора позволит повысить качество обработки почвы и уменьшить тяговое сопротивление.

Изобретение относится к сельскому хозяйству. Лапа культиватора содержит держатель (1), два крыла (2) с рыхлителем (3), выполненным в виде пластины овальной формы с прямым основанием и платформой, вставленной в пазы накладки (6), размещенной в центральной части лапы культиватора. Высота рыхлителя (3) вдвое меньше высоты держателя (1), длина его основания равна длине накладки (6) и длине стыковой линии крыльев (2) лапы культиватора от носка до держателя (1). Длина платформы равна половине длины основания. Носовая часть накладки (6) и платформы выполнены копирующими носовую часть лапы культиватора. Задняя часть основания рыхлителя (3) выполнена опирающейся на накладку (6), а в средней части паза накладки (6) выполнен ограничитель. Обеспечивается повышение качества обработки почвы, снижение тягового сопротивления агрегата и надежность в эксплуатации. 7 ил.

Лапа культиватора, характеризующаяся тем, что содержит держатель, два крыла с рыхлителем, выполненным в виде пластины овальной формы с прямым основанием и платформой, вставленной в пазы накладки, размещенной в центральной части лапы культиватора, причем высота рыхлителя вдвое меньше высоты держателя, длина его основания равна длине накладки и длине стыковой линии крыльев лапы культиватора от носка до держателя, длина платформы равна половине длины основания, носовая часть накладки и платформы выполнены копирующими носовую часть лапы культиватора, задняя часть основания рыхлителя выполнена опирающейся на накладку, а в средней части паза накладки выполнен ограничитель.
