СЪЕМНАЯ НАКЛАДКА ДЛЯ СРЕДСТВА ПЕРЕНОСА РУЧНОЙ КЛАДИ Российский патент 2025 года по МПК A45C7/00

Заявленное решение относится к легкой промышленности, а именно к средствам для переноски ручной клади, и может быть использовано в сумках, рюкзаках, чемоданах и иных средствах переноса ручной клади.

Известна сумка-рюкзак для переноса мелких предметов или для переноса ребенка содержащая пару емкостей, каждая из которых состоит из передней и задней прямоугольных панелей. Емкости расположены одна над другой и разъемно соединены посредством ремней. Верхняя емкость сумки снабжена заплечными ремнями для возможного преобразования ее в рюкзак. Для улучшения эксплуатационных качеств сумки-рюкзака нижняя и верхняя емкости выполнены разъемными, а донышко верхней емкости отстегивающимся благодаря размещению по его периметру и по краям панелей застежек - молний. Средства фиксации в известной сумке - рюкзаке используются для преобразования ее из сумки в рюкзак, путем отсоединения деталей (емкостей) друг от друга, для соединения и разъединения донышка сумки от ее стенок, а также для закрытия клапанов карманов (RU 2030163, Кл. А45С 7/00, A45F 3/04, 10.03.1995).

Аналогичным решением со съемным элементом сумки является патент FR 2629794, опубл. 08.04.1988. В нем верхняя часть сумки выполнена съемной и крепящейся на молнии.

Известен трансформируемый рюкзак, содержащий мягкий основной модуль, к которому прикреплены заплечные лямки и, по меньшей мере, один навесной карман, связанный с основным модулем объемной застежкой - молнией (DE 3817329, кл. А45F 4/02, опубл. 23.11.1989).

Известен также рюкзак рейдовый (RU 109646, опубл. 27.10.2011), содержащий двухсекционный внутренний объем с регулируемыми поясным и плечевыми ремнями, а также навесные съемные боковые карманы, отличающийся тем, что на боковых поверхностях рюкзака и задних стенках навесных карманов выполнены несколько рядов поперечных лент, разделенных строчками на секции в виде шлевок, с возможностью закрепления на них навесных карманов.

Все известные вышеописанные решения характеризуются наличием каких-то отстегивающихся элементов, после снятия которых внешний вид сумки или рюкзака меняется.

Между тем, все эти известные решения не позволяют обеспечить наличие таких съемных элементов, после отсоединения которых внешний вид средства переноса ручной клади не менялся бы.

Таким образом, известные решения не позволяют достигать ряда результатов, которые могут обеспечиваться съемным элементом средства переноса ручной клади, который не менял бы внешнего вида средства переноса ручной клади. Такими результатами являются:

возможность использовать съемный элемент средства переноса ручной клади в качестве потайного кармана,

возможность менять эстетику внешнего вида средства переноса ручной клади путем замены съемной накладки на другую иного цвета или раскраски,

возможность защиты основных элементов средства переноса ручной клади от истирания или повреждения за счет закрытия их съемным элементом.

Наиболее близким аналогом является сумка (RU 94820, опубл. 10.06.2010), содержащая не менее одной емкости с входным отверстием, средства фиксации, съемный элемент и ручку, отличающаяся тем, что съемный элемент выполнен плоским и размещен на клапане и/или кармане сумки с внешней стороны. На съемном элементе может быть нанесен рисунок и/или информация. Средства фиксации съемного элемента выполнены в виде застежки типа «молния», и/или ленты-липучки типа «Велкро», и/или типа «Зиплок», в виде магнита, и/или в виде кнопок. Сумка может содержать комплект съемных элементов.

В решении по прототипу после отсоединения съемных элементов внешний вид средства переноса ручной клади не меняется.

Однако в решении по прототипу не достигается результат, связанный с возможностью защиты основных элементов средства переноса ручной клади от истирания или повреждения за счет закрытия их съемным элементом. Как указано в известном решении по патенту RU 94820, съемный элемент выполнен плоским и размещен на клапане и/или кармане сумки с внешней стороны, а также площадь съемного элемента с нанесенным рисунком составляет 0,0025÷0,5 м². Следовательно, возможность защиты основных элементов средства переноса ручной клади от истирания или повреждения за счет закрытия их съемным элементом будет ограничена площадью самого съемного элемента, который всегда меньше любого из элементов кроя средства переноса ручной клади и защищаться будет лишь участок клапана и/или кармана сумки с внешней стороны.

Также, возможность менять эстетику внешнего вида средства переноса ручной клади путем замены съемной накладки на другую иного цвета или раскраски, будет ограничена только той областью, которую занимает съемный элемент в прототипе, причем только в зоне клапана и/или кармане сумки с внешней стороны.

Совершенно очевидно, что эстетика всего внешнего вида средства переноса ручной при замене съемного элемента на другой будет ограничена только площадью самого съемного элемента или нескольких.

Кроме того, хотя и в прототипе обеспечивается возможность использовать съемный элемент средства переноса ручной клади в качестве кармана, но данный карман не является потайным, а явно заметен окружающим.

Задачей настоящего решения является устранение указанных недостатков.

Техническими результатами заявленного решения являются:

возможность использовать съемный элемент средства переноса ручной клади в качестве потайного кармана,

возможность более кардинально менять эстетику внешнего вида средства переноса ручной клади путем замены съемной накладки на другую иного цвета или раскраски,

более эффективная возможность защиты основных элементов средства переноса ручной клади от истирания или повреждения за счет закрытия их съемным элементом.

Указанный технический результат достигается за счет того, что заявлена Съемная накладка для средства переноса ручной клади, которая выполнена со средством фиксации на внешней поверхности по меньшей мере одного элемента кроя средства переноса ручной клади, отличающаяся тем, что съемная накладка выполнена по размеру соответственно размеру одного или несколько смежных участков кроя, причем средства фиксации съемной накладки расположены по периметру у края границ тех участков кроя, под размер которых выполнена сменная накладка, также средства фиксации съемной накладки выполнены скрытыми под материалом съемной накладки таким образом, что средство фиксации съемной накладки будет не видно и в пространство между накладкой и поверхностью средства ручной клади в зоне участков кроя можно положить плоский предмет.

Предпочтительно, накладку выполняют таким образом, чтобы площадь покрытия ею поверхности средства переноса ручной клади распространялась по меньшей мере на две стороны указанного средства.

Средства фиксации съемной накладки выполняют в виде застежки «молния» и/или ленты-липучки «Велкро».

Краткое описание чертежей

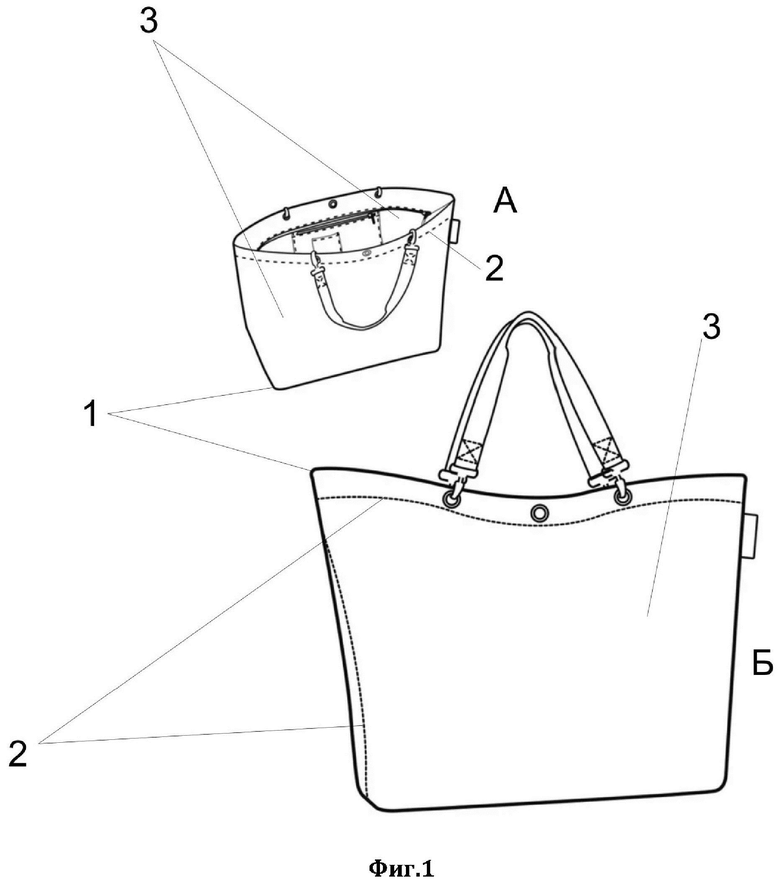

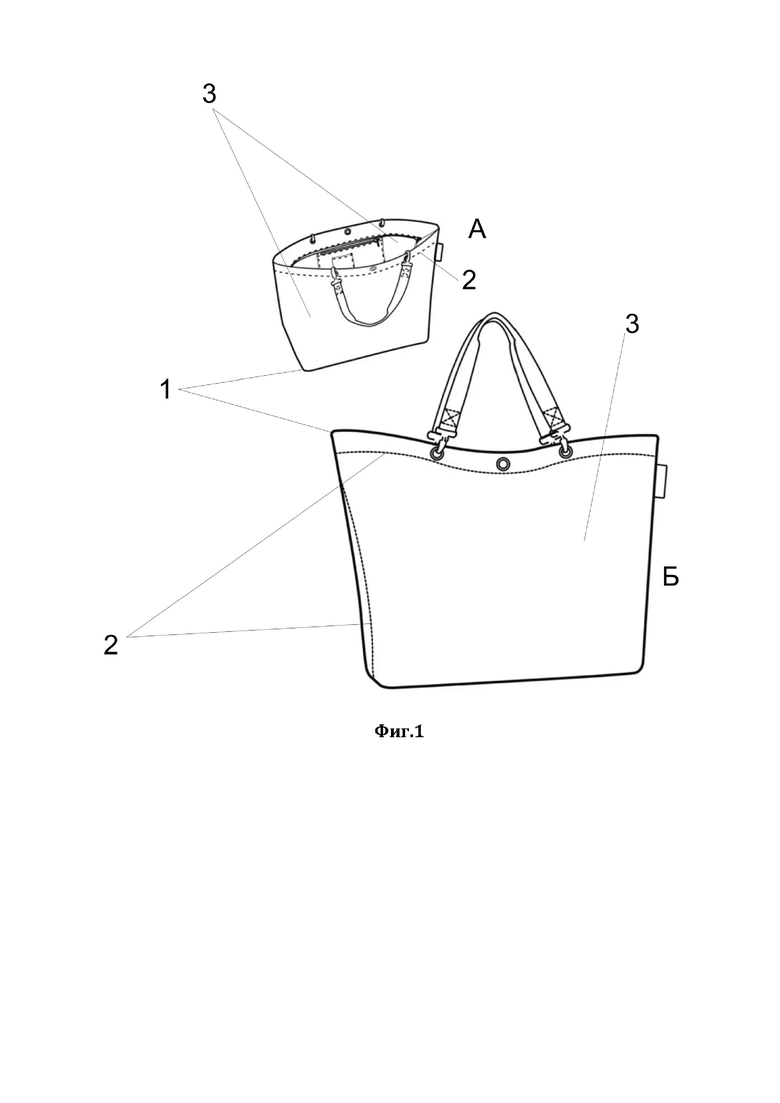

На Фиг.1 показан пример сумки с элементами кроя (без выполнения мест под съемную накладку).

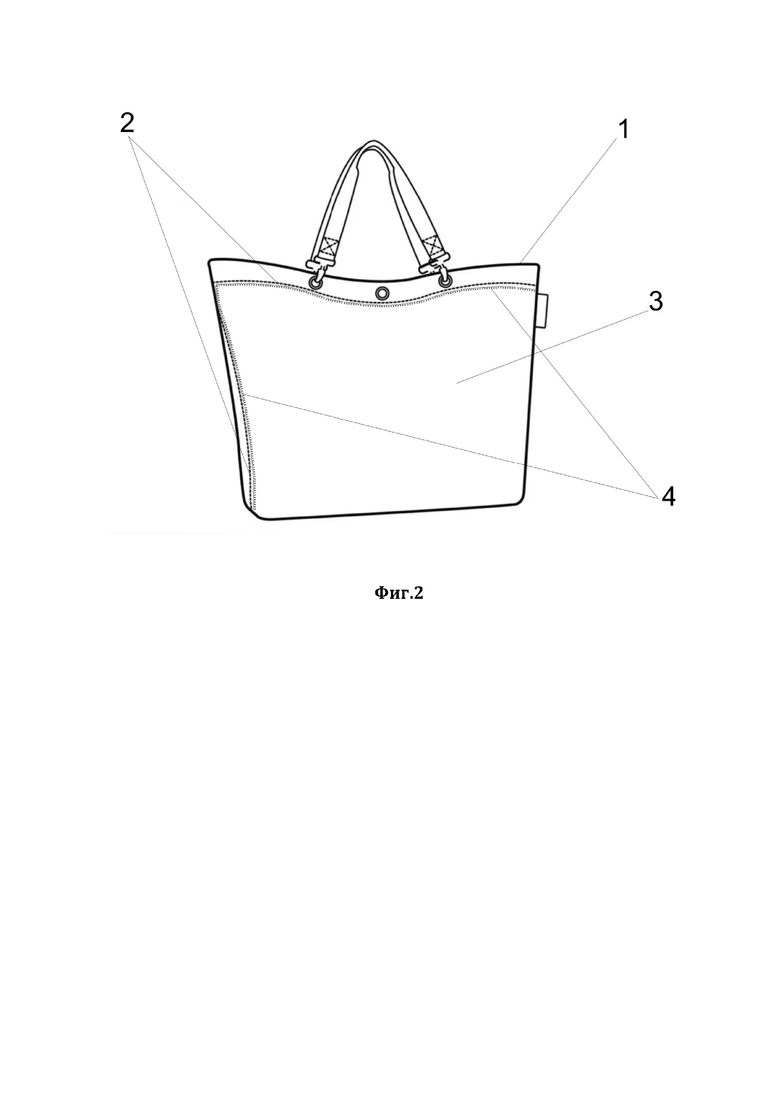

На Фиг.2 показан пример выполнения места под съемную накладку на сумке (со снятой накладкой) со средством фиксации в виде застежки типа «молния».

На Фиг.3 показан пример закрепления съемной накладки на сумке со средством фиксации в виде застежки типа «молния».

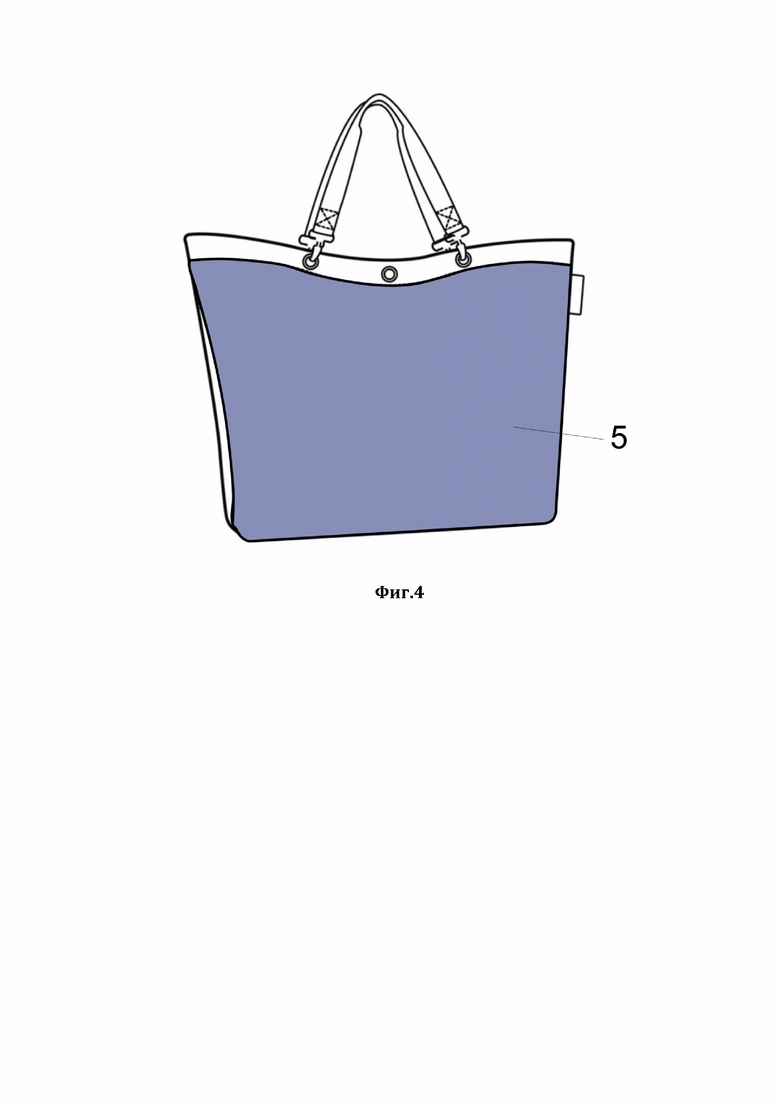

На Фиг.4 показан пример закрепленной съемной накладки на сумке со средством фиксации в виде застежки типа «молния».

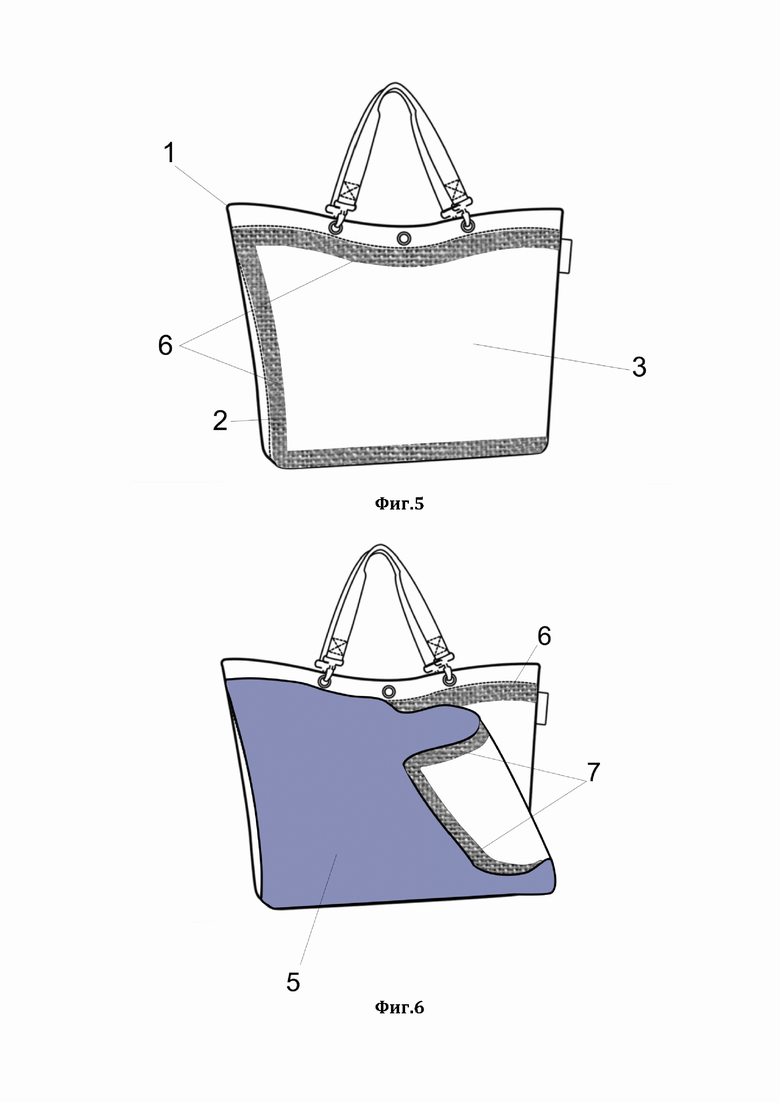

На Фиг.5 показан пример выполнения места под съемную накладку на сумке (со снятой накладкой) со средством фиксации ленты-липучки типа «Велкро».

На Фиг.6 показан пример закрепления съемной накладки на сумке со средством фиксации ленты-липучки типа «Велкро».

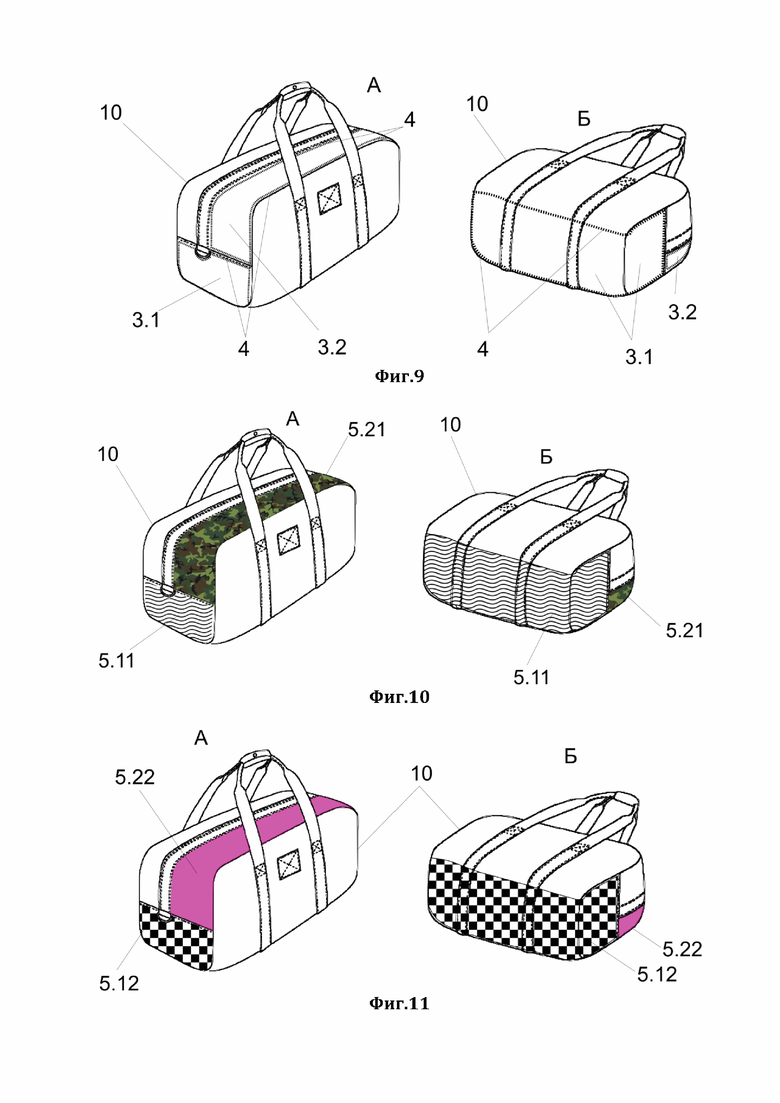

На Фиг.9 показан пример выполнения мест под съемные накладки на сумке-саквояже (со снятыми накладками, вид в разных ракурсах - А, Б).

На Фиг.10-Фиг.11 показаны примеры закрепления съемных накладок на сумке-саквояже (с установленными накладками в разных вариантах дизайна, вид в разных ракурсах).

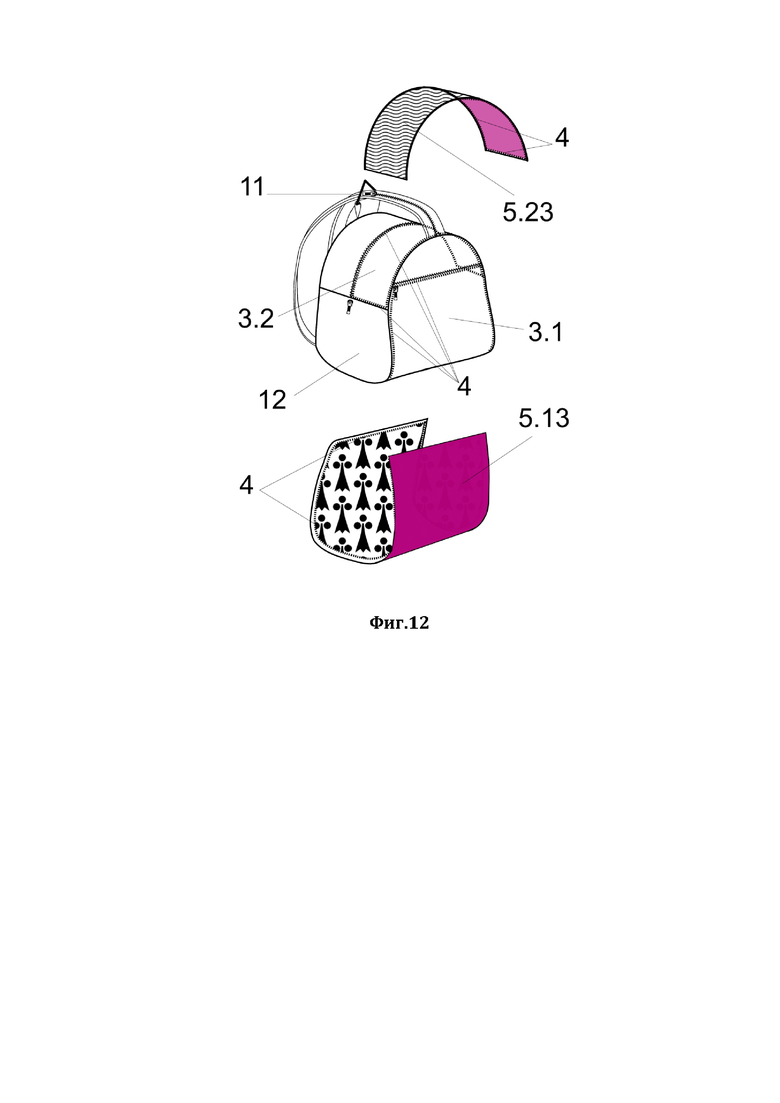

На Фиг.12 показан пример выполнения мест под съемные накладки на дамской сумке (со снятыми накладками).

На Фиг.13 показаны примеры закрепления съемных накладок на дамской сумке (с установленными накладками в разных вариантах дизайна А, Б, В, Г).

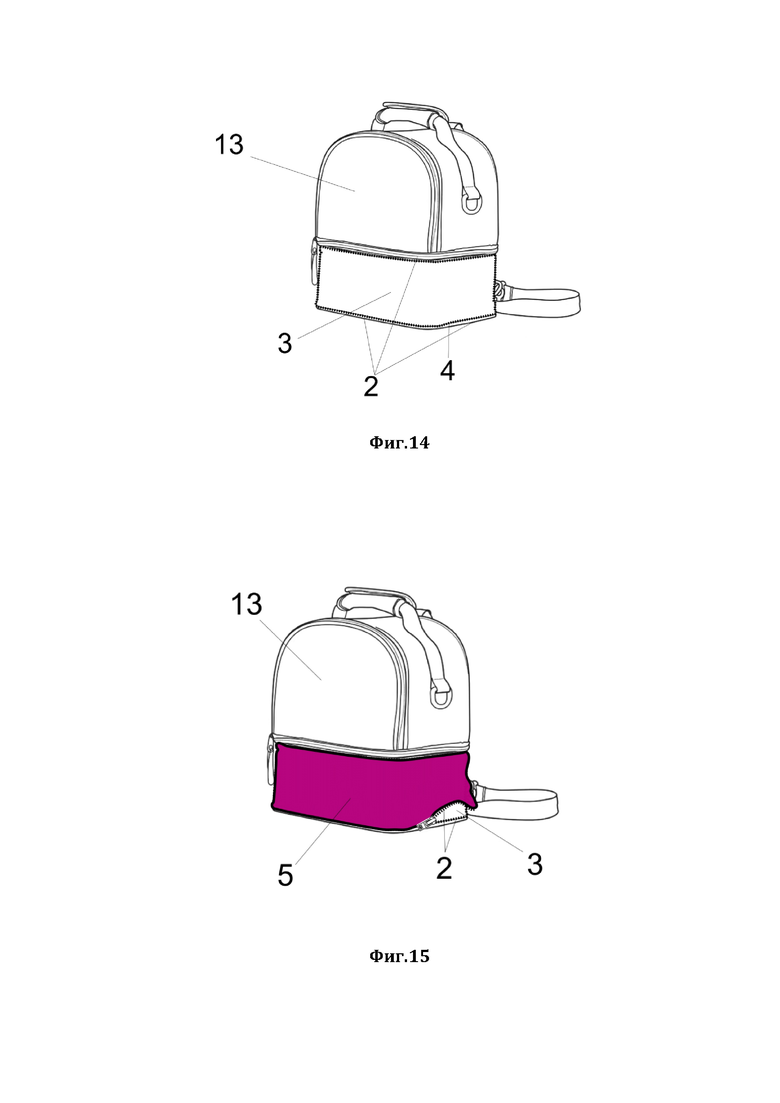

На Фиг.14 показан пример выполнения места под съемную накладку на косметичке (со снятой накладкой).

На Фиг.15 показан пример закрепления съемной накладки на косметичке (с установленной накладкой).

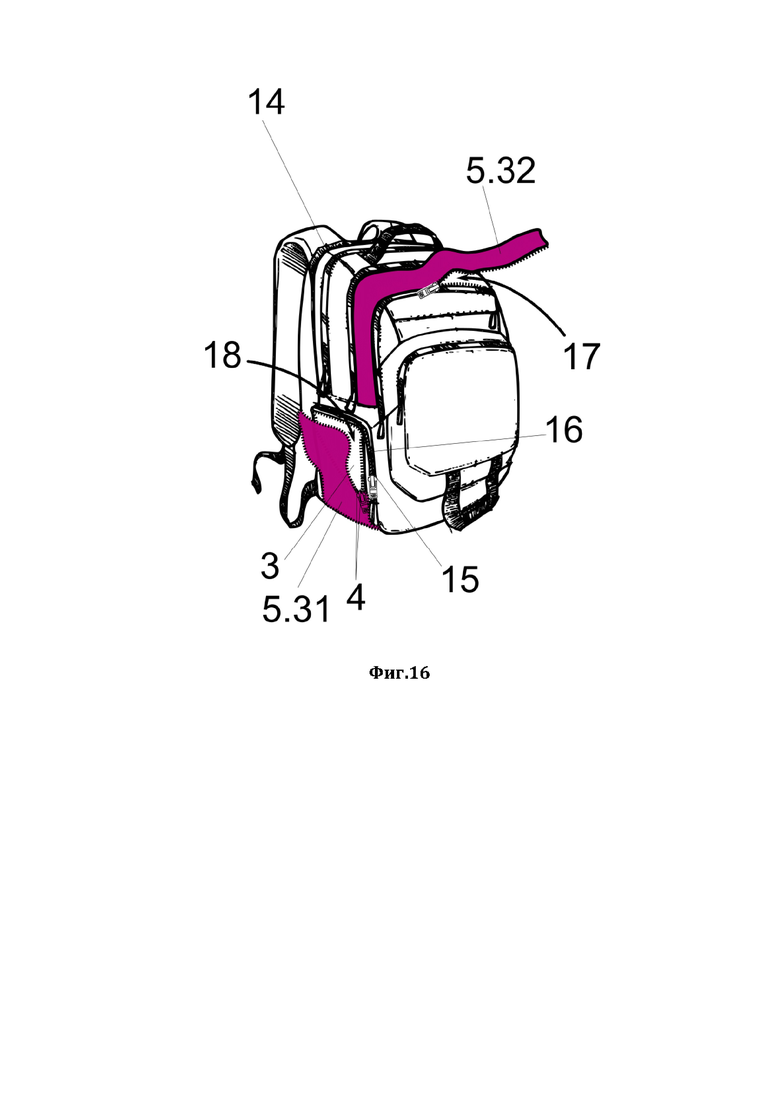

На Фиг.16 показан пример выполнения съемных накладок на рюкзаке.

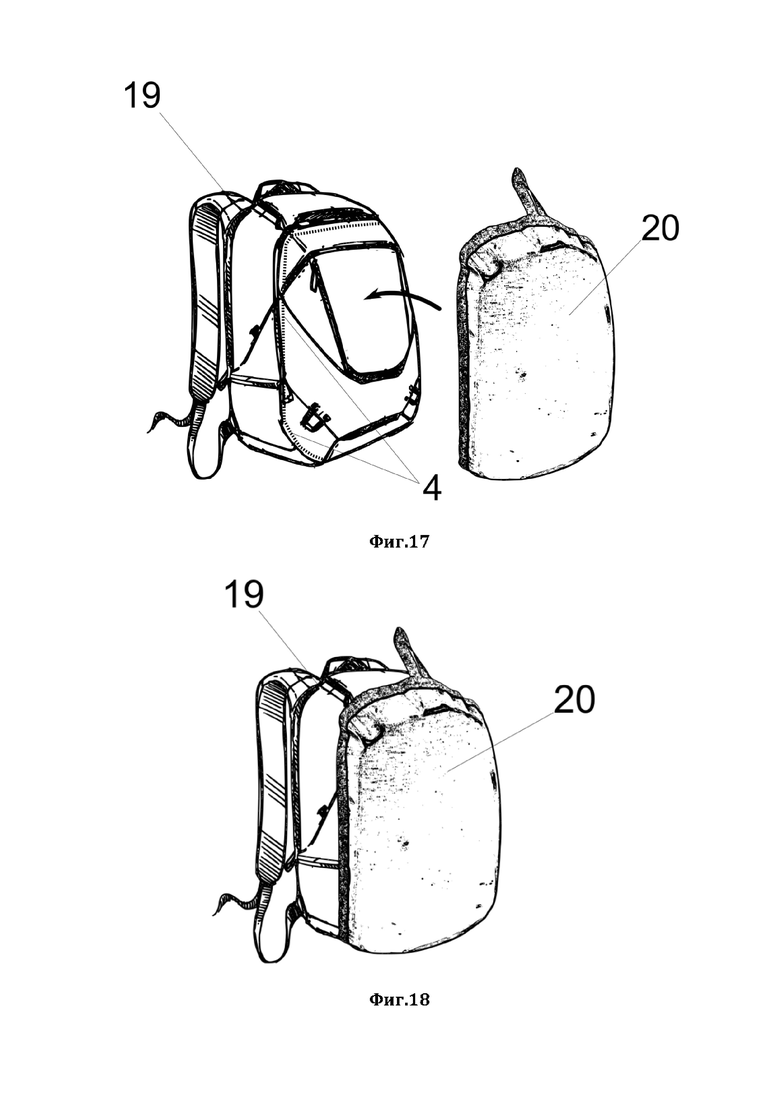

На Фиг.17 показан пример закрепленных санок-ледянок с мягкой подушкой на внешней лицевой стороне рюкзака.

На Фиг.18 показан пример закрепленных санок-ледянок с мягкой подушкой на внешней лицевой стороне рюкзака.

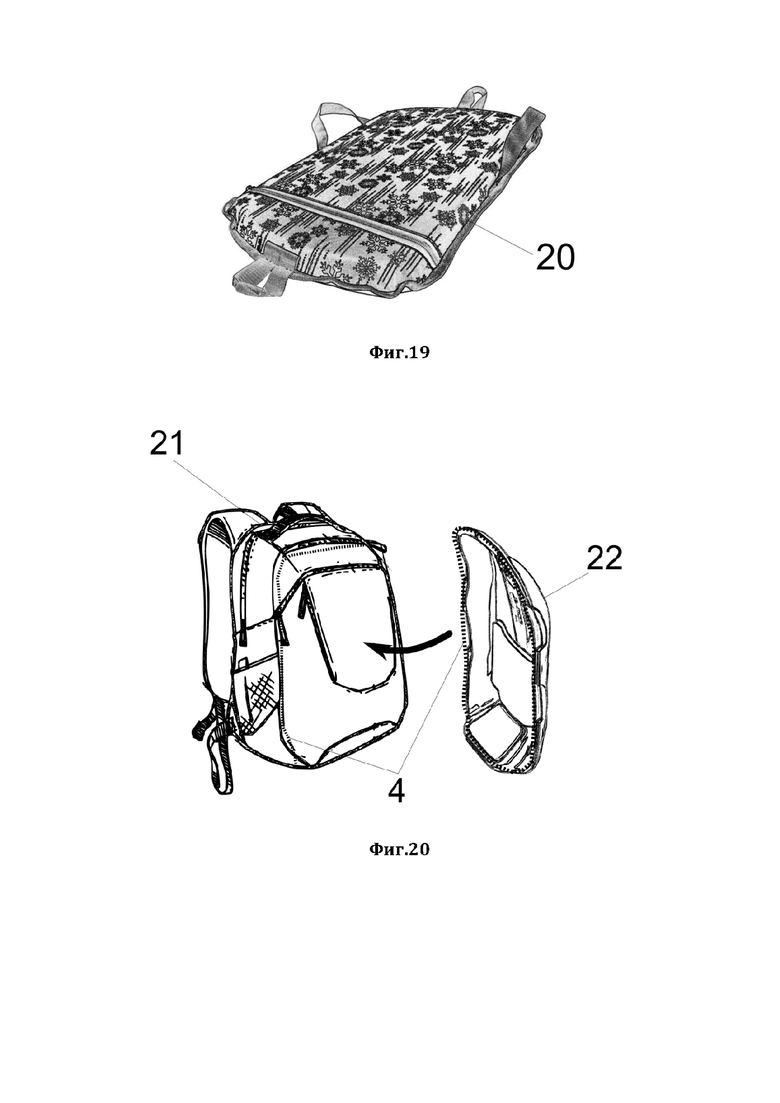

На Фиг.19 показан пример санок-ледянок с мягкой подушкой в рабочем положении, снятые с рюкзака.

На Фиг.20 показан пример крепления жесткой ледянки к внешней лицевой стороне рюкзака.

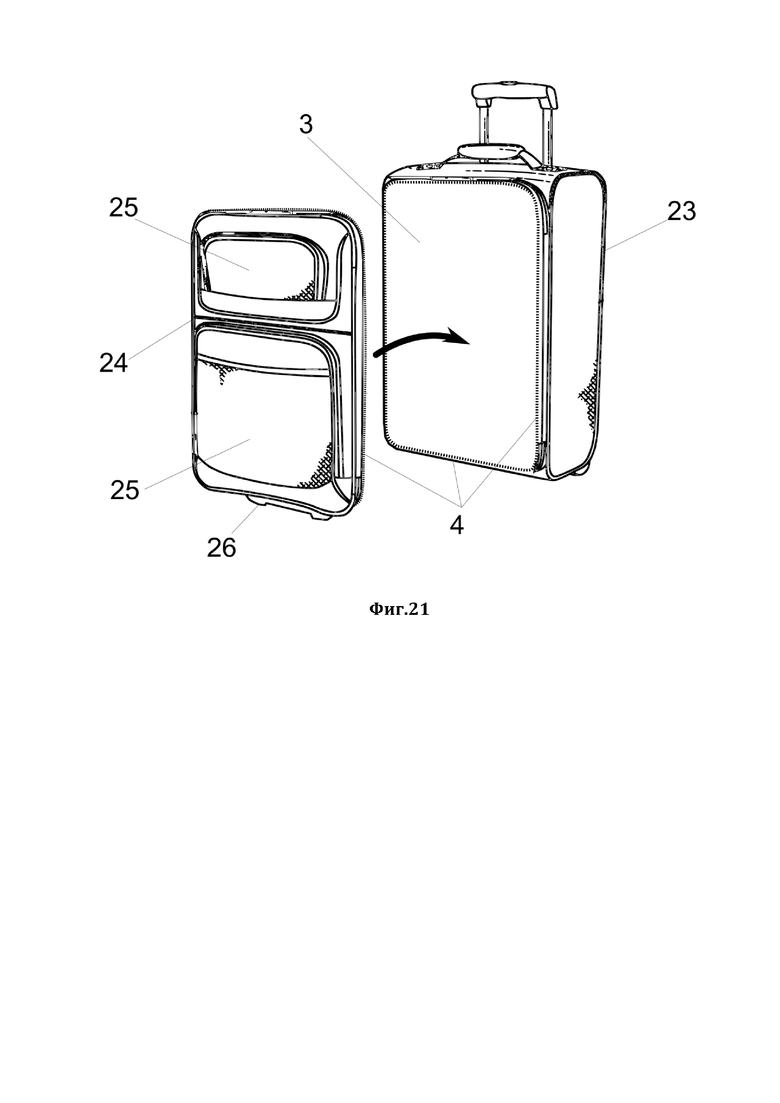

На Фиг.21 показан пример крепления многофункциональной съемной накладки к чемодану.

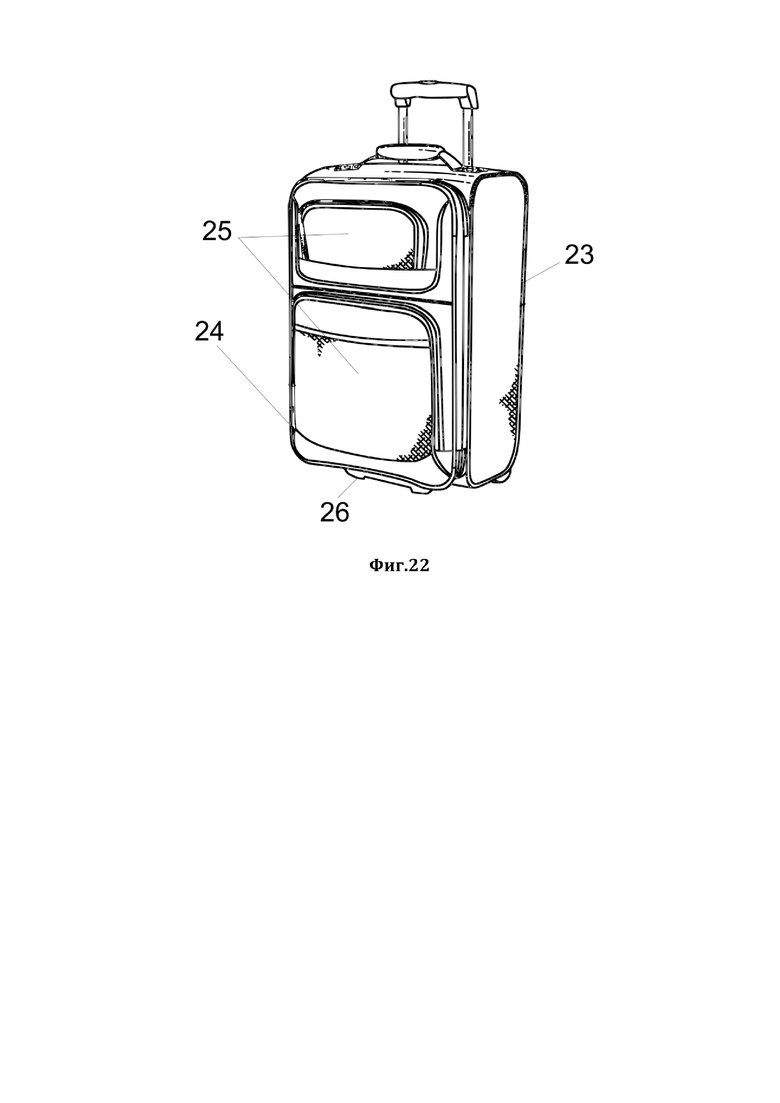

На Фиг.22 показан пример закрепленной многофункциональной съемной накладки на чемодане.

На чертежах: 1 - сумка, 2 - граница зоны кроя, 3, 3.1, 3.2 - зона кроя, 4 - средство фиксации в виде застежки типа «молния», 5, 5.11, 5.12, 5.13, 5.21, 5.22, 5.23, 5.31, 5.32 - съемная накладка, 6 - мягкий ворс ленты-липучки типа «Велкро», 7 - ответная часть с крючками ленты-липучки «Велкро», 10 - сумка-саквояж, 11 - ремень-лямка, 12 - дамская сумка, 13 - косметичка, 14 - рюкзак, 15 - застежка наружного кармана - 16 рюкзака, 17, 18 - пространства потайного кармана, 19 - рюкзак со съемными санками-ледянками - 20, 21 - рюкзак со съемной ледянкой - 22, 23 - чемодан, 24 - съемная многофункциональная накладка, 25 - внешний карман съемной накладки, 26 - подпорка.

Осуществление изобретения

Сущность изобретения выражена особым креплением к средству переноса ручной клади съемной накладки, что характеризуется размещением съемной накладки со средством фиксации на внешней поверхности по меньшей мере одного элемента кроя средства переноса ручной клади.

Новым является то, что съемную накладку выполняют по размеру и форме, соответственно размеру одного или нескольких смежных участков кроя, причем средства фиксации съемной накладки расположены по периметру у края границ тех участков кроя, под размер которых выполняют съемную накладку.

Изобретение поясняется примерами с различными средствами переноса ручной клади: сумки, сумки-саквояжа, дамской сумки, косметички, рюкзака, чемодана.

Пример 1. Сумка

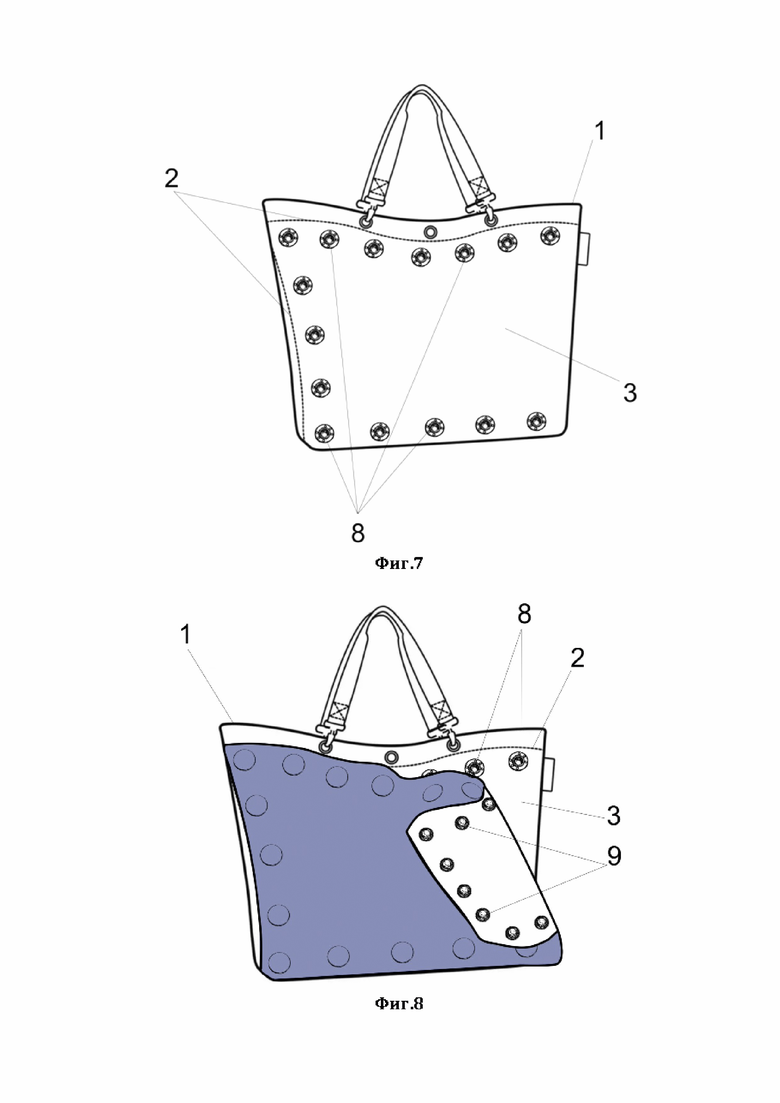

Съемную накладку для сумки 1 (см. Фиг.1 - Фиг.8) выполняют по размеру, соответственно размеру одного или нескольких участков кроя 3, причем средства фиксации съемной накладки расположены по периметру у края границ 2 тех участок кроя, под размер которых выполняют съемную накладку 5.

В качестве средства фиксации съемной накладки 5 могут использоваться застежки «молния» 4 (см. Фиг.1 - Фиг.4), ленты-липучки «Велкро» (см. Фиг.5 - Фиг.6), имеющие ленты вдоль границ 2 с ворсом 6 и ответную ей часть с крючками 7 на накладке 5. Допустимо вместо «Велкро» использование лент-липучек «Зиплок».

За счет того, что съемная накладка 5 покрывает участок кроя 3 целиком, так как они соответствуют друг другу по размеру и средства их фиксации расположены вдоль границ 2 кроя 3, создается возможность более кардинально менять эстетику внешнего вида средства переноса ручной клади путем замены съемной накладки 5 на другую иного цвета или раскраски. Кроме того, обеспечивается более эффективная возможность защиты основных элементов средства переноса ручной клади от истирания или повреждения за счет закрытия их съемным элементом, поскольку в отличии от прототипа накладка 5 покрывает бóльшую площадь сумки.

За счет того, что в пространство между накладкой 5 и поверхностью сумки в зоне участка кроя 3 можно положить деньги, банковские карты, документы, флешку или иной плоский предмет, обеспечивается также возможность использовать съемный элемент средства переноса ручной клади в качестве потайного кармана.

Пример 2. Сумка-саквояж

На Фиг.9 (А и Б) показана сумка-саквояж 10 в разных ракурсах. Из примера видно, что при наличии средств фиксации (в данном случае застежки «молния» 4) вдоль границ кроя 3.1, 3.2, создается возможность более кардинально менять эстетику внешнего вида средства переноса ручной клади путем замены съемной накладки на другую иного цвета или раскраски. Так, в других примерах на Фиг.10 и Фиг.11 видно, что участки кроя 3.1 и 3.2 могут покрываться разными накладками 5.11, 5.12 и 5.21, 5.22, соответственно. Это обеспечивает более эффективную возможность защиты основных элементов средства переноса ручной клади от истирания или повреждения за счет закрытия их съемным элементом, поскольку в отличии от протонакладки 5.11, 5.12, 5.21, 5.22 покрывают бóльшую площадь сумки-саквояжа 10.

Следует понимать, что все элементы кроя сумки-саквояжа 10 могут быть использованы под места для установки съемных накладок, что позволяет защищать уже всю рабочую поверхность.

А за счет того, что в пространство между накладками 5.11, 5.12, 5.21, 5.22 и поверхностью сумки-саквояжа 10 в зоне участков кроя 3.1, 3.2 можно положить деньги, банковские карты, документы, флешку или иной плоский предмет, обеспечивается также возможность использовать съемный элемент средства переноса ручной клади в качестве потайного кармана.

Пример 3. Дамская сумка

На Фиг.12 показана дамская сумка 12 в разных ракурсах, которая трансформируется в рюкзак за счет наличия застежки «молния» на ремне-лямке 11. Из примера видно, что при наличии средств фиксации (в данном случае застежки «молния» 4) вдоль границ кроя 3.1, 3.2, создается возможность более кардинально менять эстетику внешнего вида средства переноса ручной клади путем замены съемной накладки на другую иного цвета или раскраски. Так, из Фиг.9 видно, что съемные накладки 5.13 и 5.23 могут быть также двусторонними, что позволяет менять дизайн сумки просто перевернув накладку вверх ногами, поскольку элементы кроя 3.1 и 3.2 в данном примере симметричны, как и сами накладки 5.13, 5.23 для них.

Из Фиг.13 (А-Г) можно видеть варианты смены дизайна дамской сумки.

Таким образом, съемные накладки обеспечивают более эффективную возможность защиты основных элементов средства переноса ручной клади от истирания или повреждения за счет закрытия их съемным элементом, поскольку в отличие от прототипа накладки 5.13, 5.23 покрывают бóльшую площадь дамской сумки 12.

Соответственно, в зависимости от того, в каком положении используется данная дамская сумка 12 (в режиме рюкзака или сумки) можно более эффективно подбирать желаемый дизайн, меняя при этом минимум съемных накладок.

Следует понимать, что все элементы кроя дамской сумки 12 могут быть использованы под места для установки съемных накладок, что позволяет защищать уже всю рабочую поверхность.

А за счет того, что в пространство между накладками 5.13, 5.23 и поверхностью дамской сумки 12 в зоне участков кроя 3.1, 3.2 можно положить деньги, банковские карты, документы, флешку или иной плоский предмет, обеспечивается также возможность использовать съемный элемент средства переноса ручной клади в качестве потайного кармана.

Пример 4. Косметичка

На Фиг.14 показана косметичка 13, которая имеет один участок кроя 3 вдоль периметра границ 2 которого расположены средства фиксации (в данном случае застежки «молния» 4). Из Фиг.15 видно, что после установки съемной накладки 5 вдоль границ 2 кроя 3, создается возможность более кардинально менять эстетику внешнего вида средства переноса ручной клади путем замены съемной накладки 5 на другую иного цвета или раскраски.

Таким образом, даже одна съемная накладка 5 обеспечивают более эффективную возможность защиты основных элементов средства переноса ручной клади от истирания или повреждения за счет закрытия их съемным элементом, поскольку в отличии от прототипа накладка 5 покрывают бóльшую площадь косметички 13.

Следует понимать, что все элементы кроя косметички 13 могут быть использованы под места для установки съемных накладок, что позволяет защищать уже всю рабочую поверхность.

А за счет того, что в пространство между накладкой 5 и поверхностью косметички 13 в зоне участка кроя 3 можно положить деньги, банковские карты, документы, флешку или иной плоский предмет, обеспечивается также возможность использовать съемный элемент средства переноса ручной клади в качестве потайного кармана.

Пример 5. Рюкзак

На Фиг.14 показан пример выполнения в рюкзаке двух съемных накладок 5.31 и 5.32, благодаря которым создается возможность более кардинально менять эстетику внешнего вида средства переноса ручной клади путем замены той или иной съемной накладки 5.31 и/или 5.32 на другую иного цвета или раскраски.

Таким образом, съемные накладки обеспечивают более эффективную возможность защиты основных элементов средства переноса ручной клади от истирания или повреждения за счет закрытия их съемным элементом, поскольку в отличие от прототипа накладки 5.31, 5.32 покрывают бóльшую площадь рюкзака 14.

Следует понимать, что все элементы кроя рюкзака 14 могут быть использованы под места для установки съемных накладок, что позволяет защищать уже всю рабочую поверхность.

А за счет того, что в пространство между накладками 5.31, 5.32 и поверхностью элементов рюкзака 14 в пространства 17 и 18 можно положить деньги, банковские карты, документы, флешку или иной плоский предмет, обеспечивается также возможность использовать съемный элемент средства переноса ручной клади в качестве потайного кармана.

Данный пример в виде съемной накладки 5.31 демонстрирует усиленную скрытность потайного кармана. Так, видно, что съемная накладка 5.31 размещена поверх внешнего кармана 16 рюкзака 14, у которого есть своя застежка 15 для кармана «молния». После укладки в потайное пространство 18 нужного предмета, стороннему наблюдателю внешне будет казаться, что карман тут только один и открывается застежкой 15, тогда как застежка «молния» 4 съемной накладки 5.31, находясь скрытно, например, под днищем рюкзака, будет не видна.

Если дополнительно средства фиксации 4 съемной накладки 5.31 будут выполнены скрытыми под материалом съемной накладки 5.31, то это еще больше усилит эффект скрытности потайного кармана. Данное условие применимо ко всем приведенным примерам настоящего решения.

Из Фиг.17 - Фиг.20 видно, что в качестве съемной накладки могут применяться не только дизайнерские решения иного цвета, но также и накладки, кардинально меняющие форму средства переноса ручной клади. На рюкзаке 19 с внешней лицевой стороны могут быть закреплены посредством, например, застежки «молния» 4, санки-ледянки 20 с мягкой подушкой. В походном положении (Фиг.18) санки-ледянки 20 с мягкой подушкой, находясь за спиной пользователя, защищают его от удара при случайном падении на спину. А после снятия съемной накладки - санок-ледянок 20 с мягкой подушкой (Фиг.19) их можно использовать как средство для скатывания с горки, либо как лежак для ночлега.

Рюкзак 21 на Фиг.20 демонстрирует аналогичную возможность крепления ледянки 22, но жесткой формы из пластика. Такая накладка 22 используется совместно с рюкзаком 21. Пользователь снимает рюкзак 21 с плеч, кладет его лицевой стороной (ледянкой 22) на снег, а сам садится поверх рюкзака либо для целей привала, либо для целей более мягкого скатывания с горы, если она сильно бугристая.

Пример 6. Чемодан

На Фиг.21 показан пример выполнения на внешней стороне чемодана 23 съемной накладки 24, благодаря которой создается возможность не только более кардинально менять эстетику внешнего вида средства переноса ручной клади, но и менять функционал ручной клади.

Так, из Фиг.21 видно, что съемная накладка 24 для чемодана содержит внешние карманы 25 и подпорку 26. После фиксации посредством, например, застежки «молния» 4, к чемодану 23 съемной накладки 24, чемодан получает не только огромный потайной карман в пространстве кроя 3, но и дополнительный функционал в виде карманов 25 и подпорки 26, которая служит для предотвращения опрокидывания чемодана в лицевую сторону в случае перегрузки багажом карманов 25.

Следует понимать, что все элементы кроя чемодана 23 могут быть использованы под места для установки съемных накладок, что позволяет защищать уже всю рабочую поверхность.

Из всех вышеприведенных примеров также следует, что съемную накладку предпочтительно выполняют таким образом, чтобы площадь покрытия ею поверхности средства переноса ручной клади распространялась по меньшей мере на две стороны указанного средства. Это обеспечивает более эффективную возможность защиты основных элементов средства переноса ручной клади от истирания или повреждения за счет закрытия их съемным элементом, поскольку в отличии от прототипа накладка покрывают бóльшую площадь рабочей поверхности средства переноса ручной клади. Поскольку съемный элемент в прототипе выполнен плоским и размещен на клапане и/или кармане сумки с внешней стороны, то он всегда меньше элемента кроя рабочей поверхности, которая распространяется по меньшей мере на две стороны средства переноса ручной клади.

Примеры 1-6 демонстрируют, что съемный элемент накладки может быть выполнен в различных вариантах и из различных материалов - многослойным или однослойным, из тканого или нетканого материала, из пленки ПВХ, или из натуральной и/или искусственной кожи.

Заявленное решение относится к легкой промышленности, а именно к средствам для переноски ручной клади, и может быть использовано в сумках, рюкзаках, чемоданах и иных средствах переноса ручной клади. Съемная накладка выполнена по размеру соответственно размеру одного или нескольких смежных участков кроя, причем средства фиксации съемной накладки расположены по периметру у края границ тех участков кроя, под размер которых выполнена сменная накладка, также средства фиксации съемной накладки выполнены скрытыми под материалом съемной накладки таким образом, что средство фиксации съемной накладки будет не видно, с возможностью в пространство между накладкой и поверхностью средства ручной клади в зоне участков кроя положить плоский предмет. Обеспечением заявленного решения являются: возможность использовать съемный элемент средства переноса ручной клади в качестве потайного кармана, возможность защиты основных элементов средства переноса ручной клади от истирания или повреждения за счет закрытия их съемным элементом. 2 з.п. ф-лы, 22 ил.

1. Съемная накладка для средства переноса ручной клади, которая выполнена со средством фиксации на внешней поверхности по меньшей мере одного элемента кроя средства переноса ручной клади, отличающаяся тем, что съемная накладка выполнена по размеру соответственно размеру одного или нескольких смежных участков кроя, причем средства фиксации съемной накладки расположены по периметру у края границ тех участков кроя, под размер которых выполнена сменная накладка, также средства фиксации съемной накладки выполнены скрытыми под материалом съемной накладки таким образом, что средство фиксации съемной накладки будет не видно, с возможностью в пространство между накладкой и поверхностью средства ручной клади в зоне участков кроя положить плоский предмет.

2. Съемная накладка по п. 1, отличающаяся тем, что накладка выполнена таким образом, чтобы площадь покрытия ею поверхности средства переноса ручной клади распространялась по меньшей мере на две стороны указанного средства.

3. Съемная накладка по п. 1, отличающаяся тем, что средства фиксации съемной накладки выполнены в виде застежки «молния» и/или ленты-липучки «Велкро».
