СПОСОБ КРЕПЛЕНИЯ СЪЕМНОГО ИГРОВОГО ПОЛЯ НА СРЕДСТВО ПЕРЕНОСА РУЧНОЙ КЛАДИ Российский патент 2025 года по МПК A45F5/10

Заявленное решение относится к игровым приспособлениям, предназначенным для фиксации на средствах для переноски ручной клади, и может быть использовано в качестве игрового поля на сумках, рюкзаках, чемоданах и иных средствах переноса ручной клади.

Известен патент US2667353, опубл.: 26.01.1954, в котором отражена сумка со складным игровым полем.

Недостатком данного решения является то, что сумка не несет функции средства переноса ручной клади, а сама является носителем игрового поля. Таким образом, данную сумку нельзя использовать как средство переноса ручной клади.

Наиболее близким аналогом является сумка (RU94820U, опубликовано: 10.06.2010), содержащая не менее одной емкости с входным отверстием, средства фиксации, съемный элемент и ручку, отличающаяся тем, что съемный элемент выполнен плоским и размещен на клапане и/или кармане сумки с внешней стороны. На съемном элементе может быть нанесен рисунок и/или информация. Средства фиксации съемного элемента выполнены в виде застежки типа «молния», и/или ленты-липучки типа «Велкро», и/или типа «Зиплок», в виде магнита, и/или в виде кнопок. Сумка может содержать комплект съемных элементов.

Теоретически, нанесение на съемный элемент информации в виде игрового поля возможно. Но фактически это не дает возможность использовать такое игровое поле по назначению в походном режиме.

Это происходит потому, что в решении по прототипу не достигается результат, связанный с возможностью использовать съемный элемент в качестве игрового поля, которое обладает крепежной поверхностью для удержания на нем фишек или фигур, что позволяло бы играть на игровом поле в походном режиме (при движении или тряске).

Кроме того, недостатком прототипа является ограничение места фиксации съемного элемента на сумке. Он размещен на клапане и/или кармане сумки с внешней стороны и всегда только на этом месте может быть зафиксирован.

Задачей настоящего решения является устранение указанных недостатков.

Техническими результатами заявленного решения являются:

- возможность использовать игровое поле для игры в походном режиме,

- отсутствие ограничения по месту фиксации съемного элемента на средстве переноса ручной клади (съемный элемент может крепиться в любом месте).

Указанный технический результат достигается за счет того, что заявлен способ крепления съемного игрового поля на средство переноса ручной клади, характеризующийся размещением съемного элемента к средству переноса ручной клади с помощью средств фиксации на внешней поверхности средства переноса ручной клади, отличающийся тем, что съемный элемент выполняют состоящим из соответствующих по размеру внутренней крепежной части и внешнего съемного элемента с нанесенным по меньшей мере на одну его сторону игровым полем для игры, в которой используют игровые элементы, размещаемые на полях игрового поля; причем внутреннюю крепежную часть закрепляют к средству переноса ручной клади с помощью средств фиксации на заданном участке внешней поверхности средства переноса ручной клади, а внешний съемный элемент соединяют с внутренней крепежной частью с помощью средств фиксации, расположенных вдоль их периметра; при этом, по меньшей мере зону игрового поля внешнего съемного элемента выполняют с возможностью удержания на ней игровых элементов на своих полях игрового поля.

Допустимо, что средства фиксации выполняют в виде застежки типа «молния», и/или ленты-липучки типа «Велкро или типа «Зиплок», в виде магнита, и/или в виде кнопок застежек.

Предпочтительно, средство фиксации внутренней крепежной части к средству переноса ручной клади выполняют содержащим магнитные пластины соответствующего размера, где одну из них крепят на внутренней крепежной части, а другую крепят на внутреннюю сторону поверхности средства переноса ручной клади в месте фиксации съемного игрового поля.

Допустимо, что средство фиксации внутренней крепежной части к средству переноса ручной клади выполняют состоящим из кнопок.

Допустимо, что средство фиксации внутренней крепежной части к средству переноса ручной клади выполняют содержащим на нижней поверхности клейкий слой.

Допустимо, что на одной стороне внешнего съемного элемента наносят несколько игровых полей.

Допустимо, что зону игрового поля внешнего съемного элемента выполняют с возможностью удержания на ней плоских игровых элементов.

Допустимо, что зону игрового поля внешнего съемного элемента выполняют с возможностью удержания на ней объемных игровых элементов.

Допустимо, что зону игрового поля внешнего съемного элемента и нижнюю поверхность игровых элементов оснащают магнитами.

Допустимо, что зону игрового поля внешнего съемного элемента и нижнюю поверхность игровых элементов выполняют с возможностью фиксации друг с другом с помощью ленты-липучки типа «Велкро» или типа «Зиплок».

Краткое описание чертежей

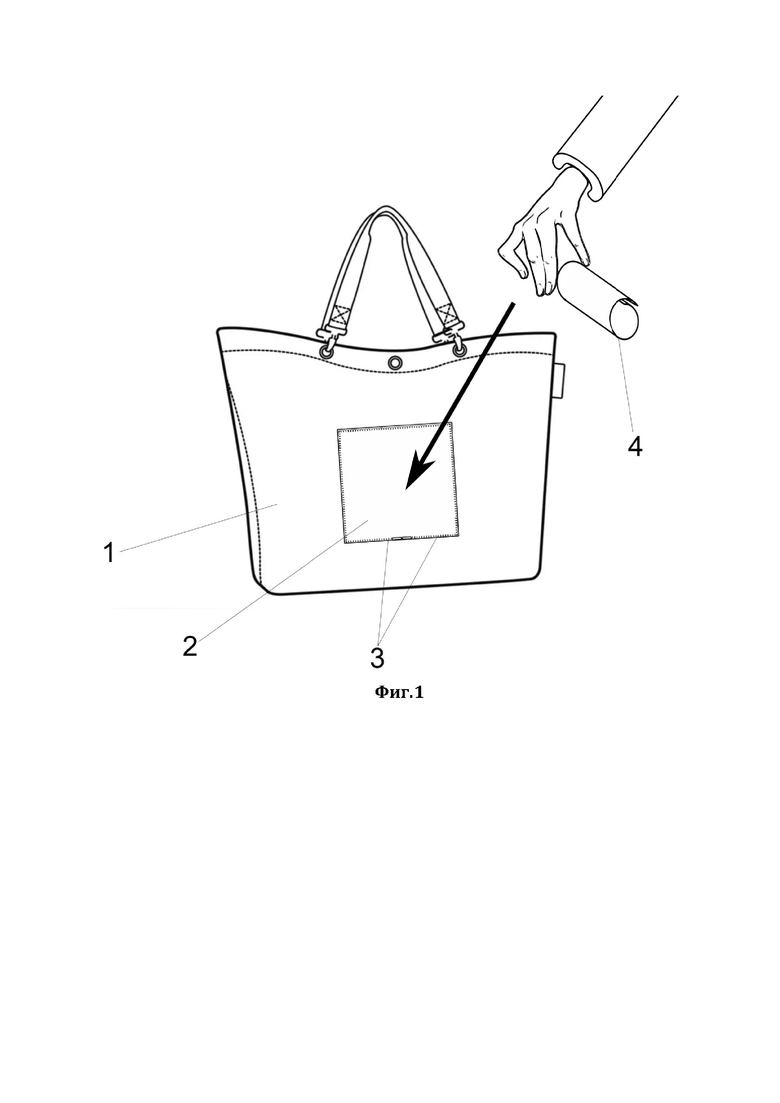

На Фиг.1 показан пример фиксации внутренней крепежной части к сумке со средством фиксации в виде застежки типа «молния».

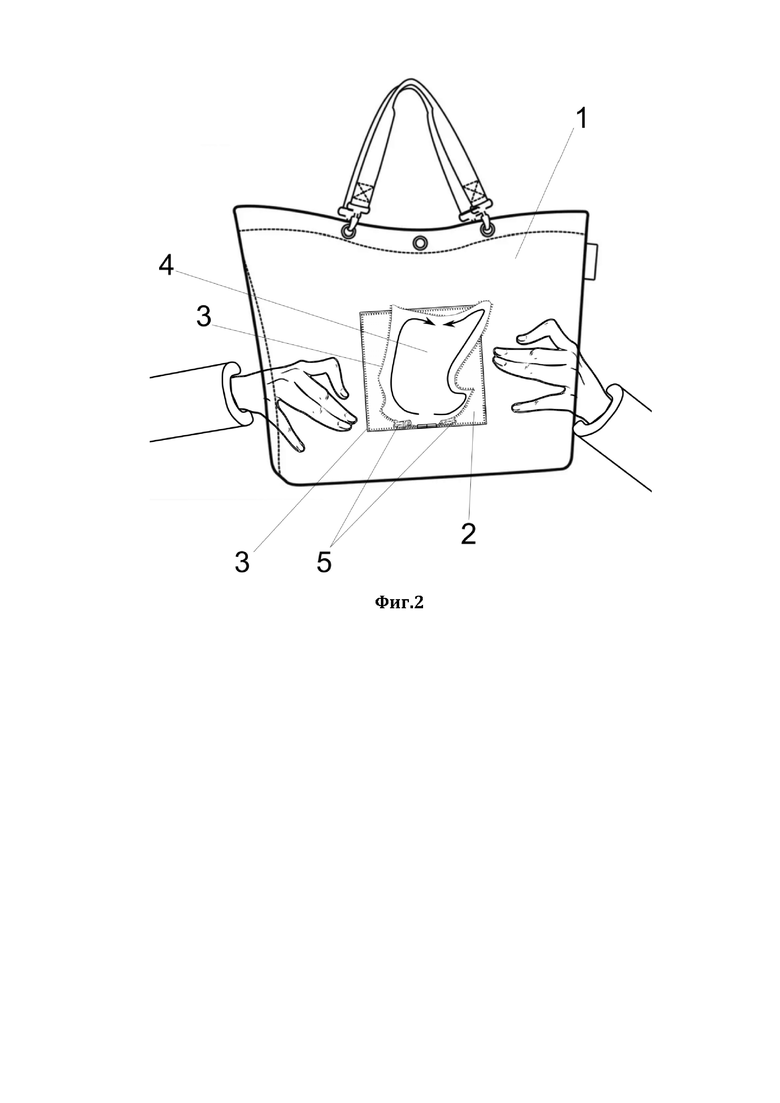

На Фиг.2 показан пример на сумке начального закрепления внешнего съемного элемента к внутренней крепежной части средством фиксации в виде застежки типа «молния».

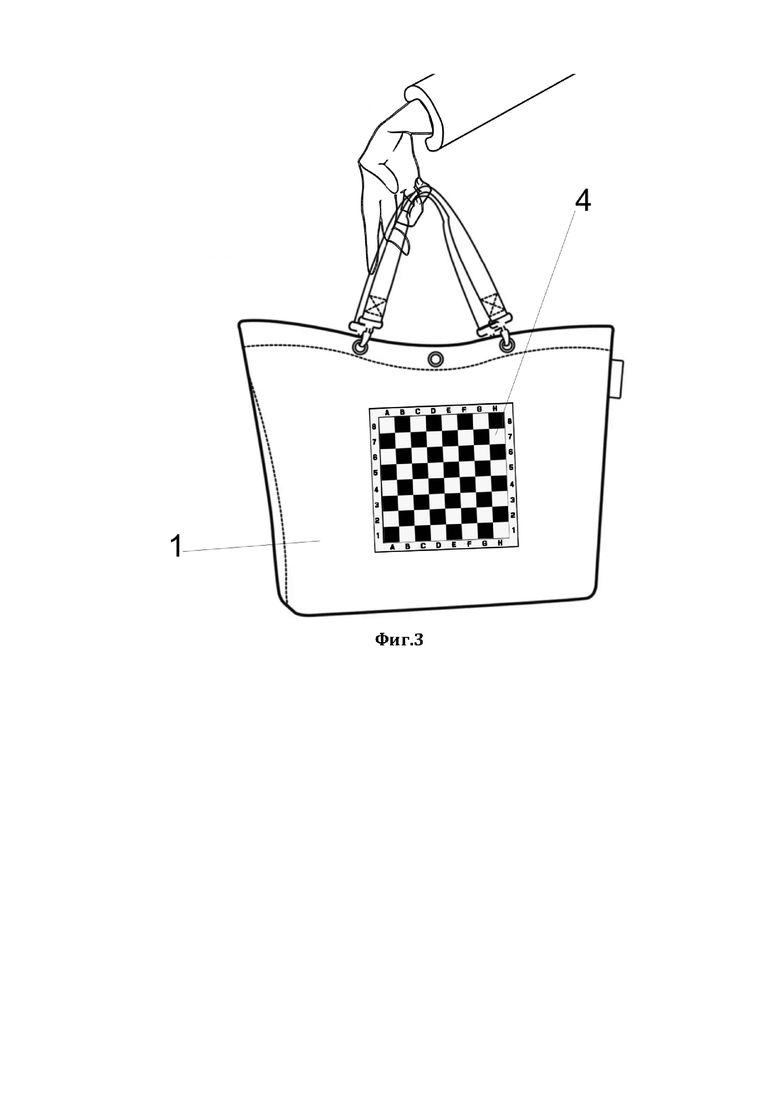

На Фиг.3 показан пример на сумке закрепленного игрового поля в нерабочем состоянии.

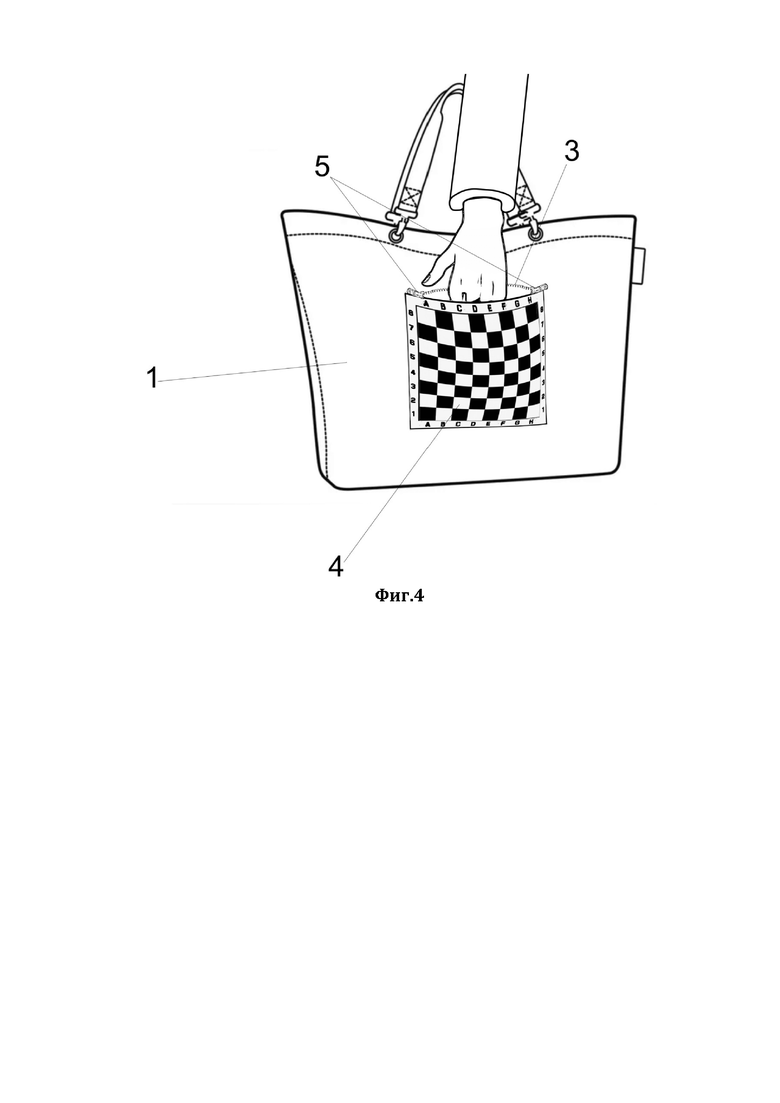

На Фиг.4 показан пример на сумке извлечения фигур из кармана, образованного внутренней крепежной частью и внешним съемным элементом.

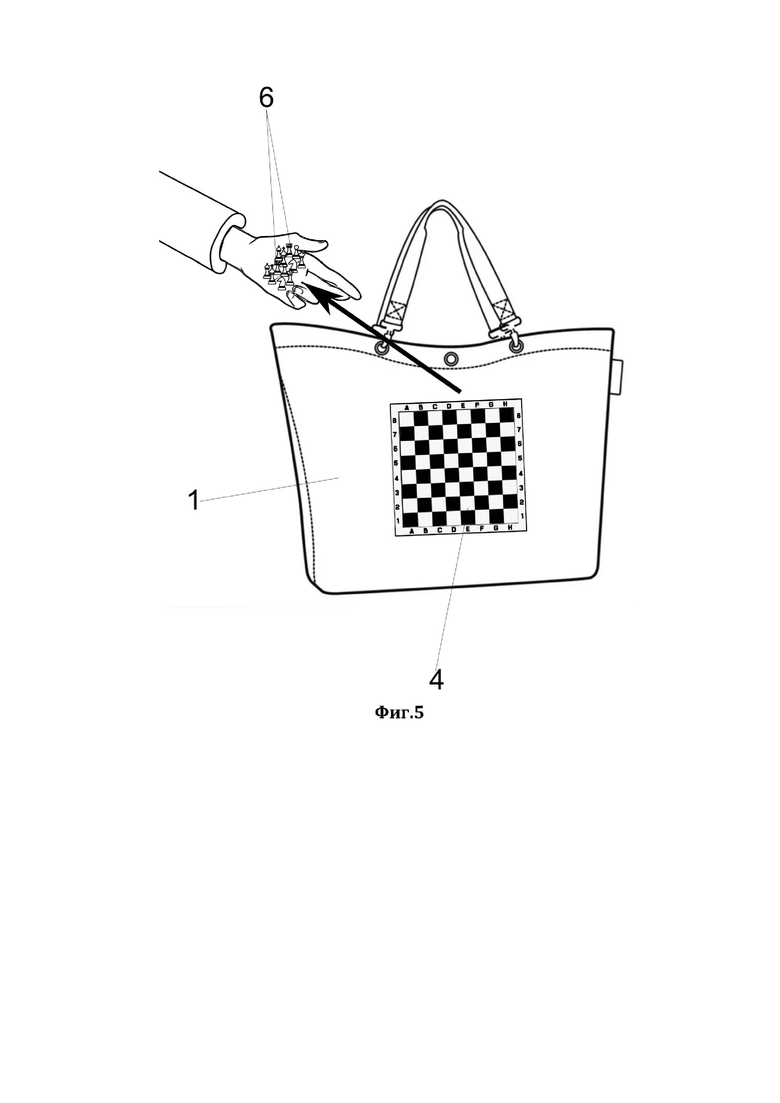

На Фиг.5 показаны на сумке извлеченные фигуры из кармана, образованного внутренней крепежной частью и внешним съемным элементом.

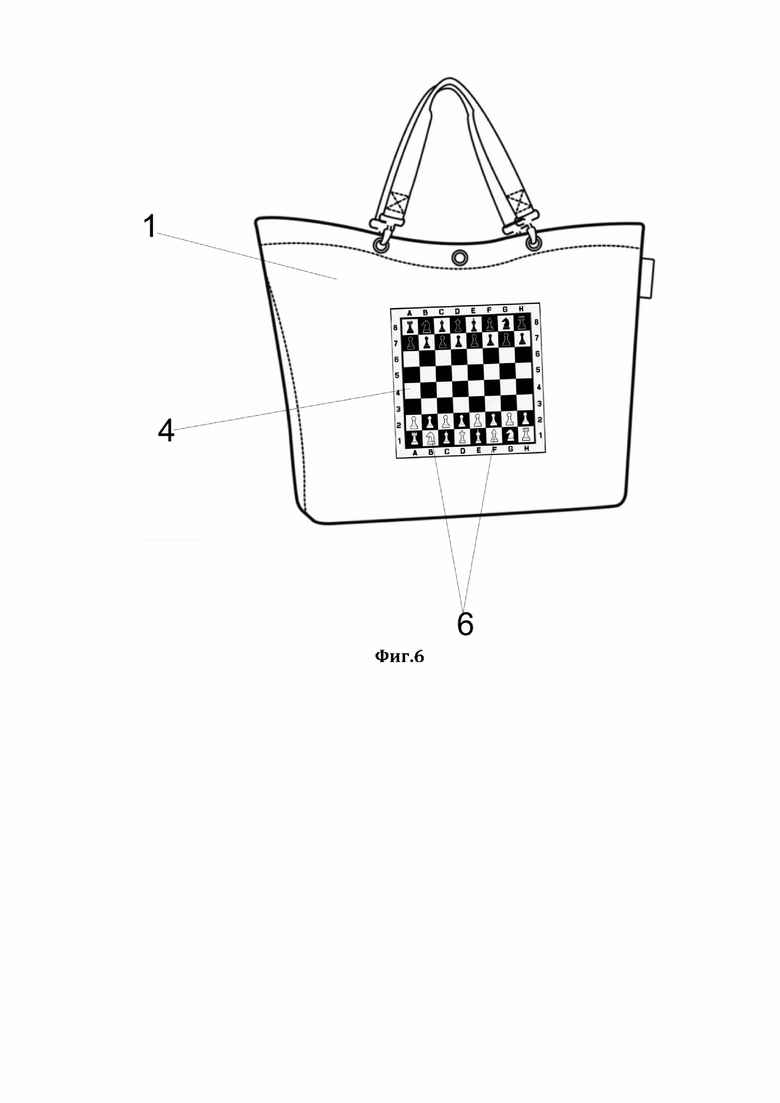

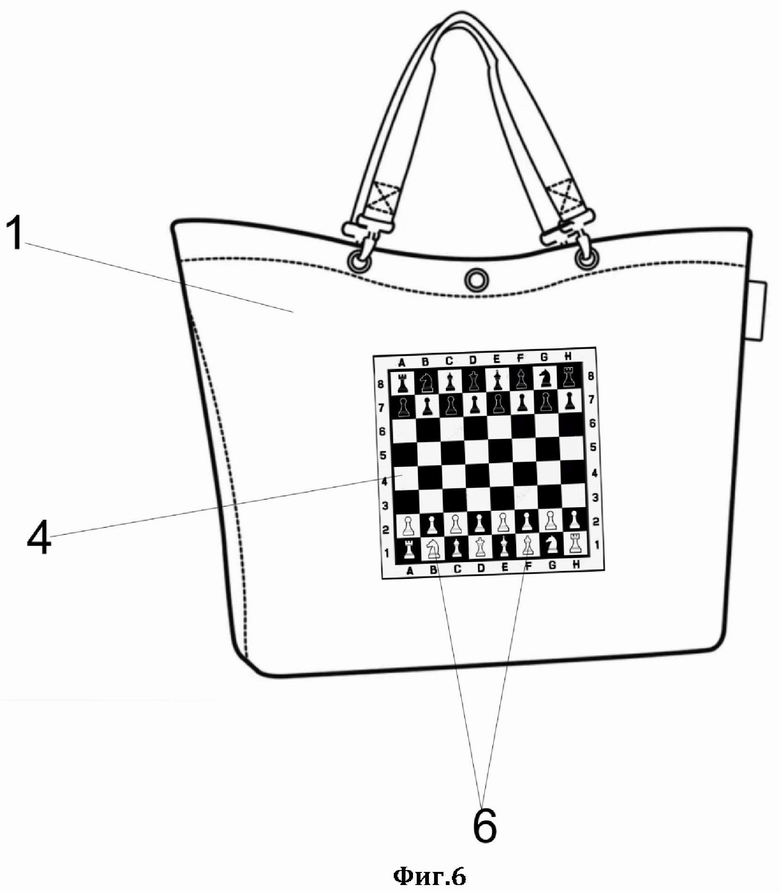

На Фиг.6 показан пример на сумке установленных фигур на игровое поле (вид в рабочем положении).

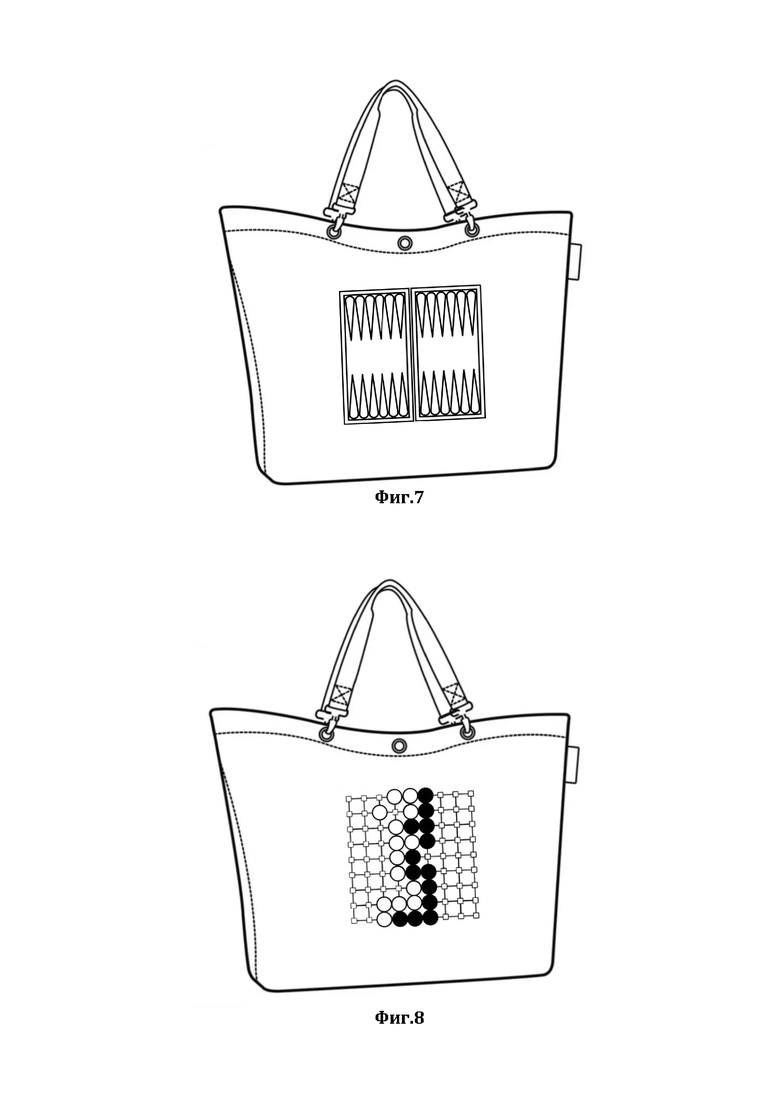

На Фиг.7 показан пример на сумке выполнения игрового поля в виде нард.

На Фиг.8 показан пример на сумке выполнения игрового поля в виде игры Го.

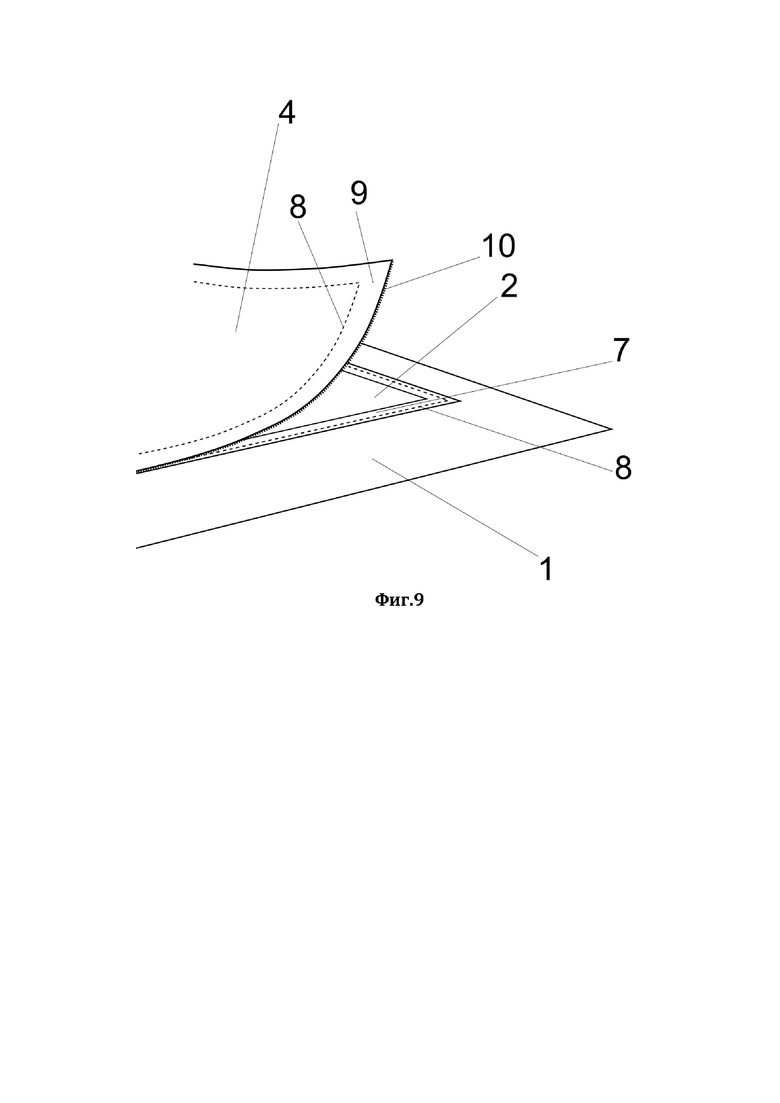

На Фиг.9 показан пример выполнения средств фиксации внешнего съемного элемента к внутренней крепежной части в виде ленты-липучки типа «Велкро».

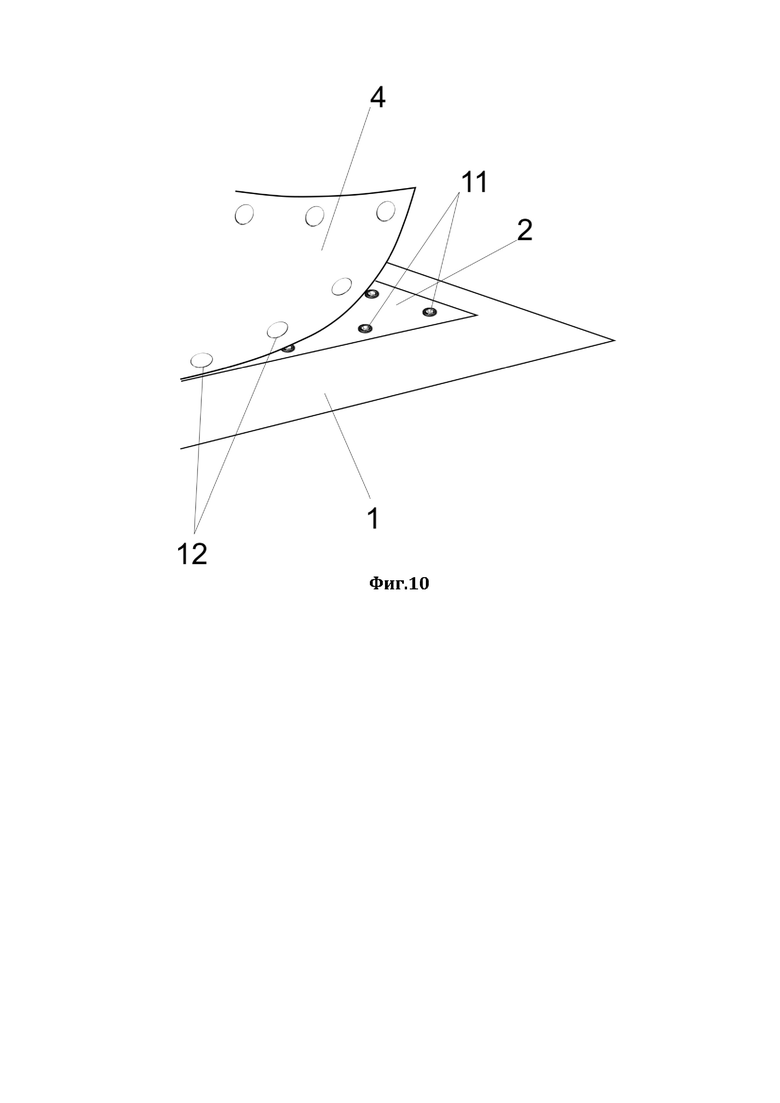

На Фиг.10 показан пример выполнения средств фиксации внешнего съемного элемента к внутренней крепежной части в виде кнопок застежек.

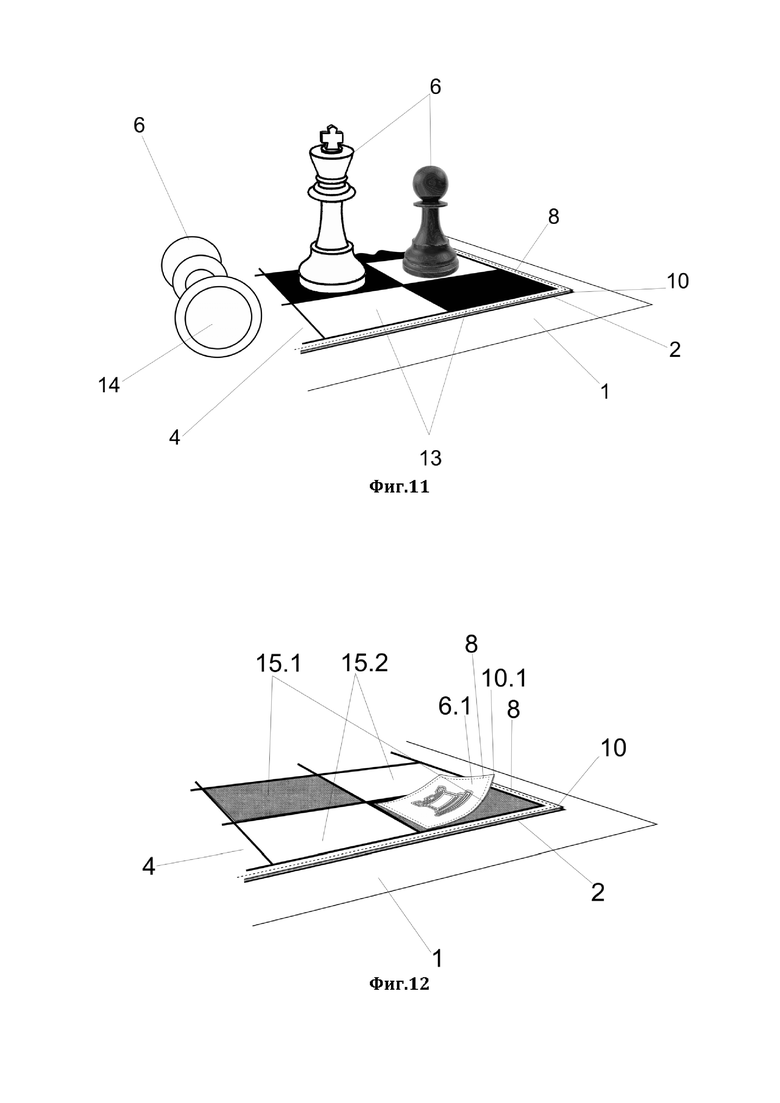

На Фиг.11 показан пример фиксации объемных фигур к игровому полю.

На Фиг.12 показан пример фиксации плоских фигур к игровому полю.

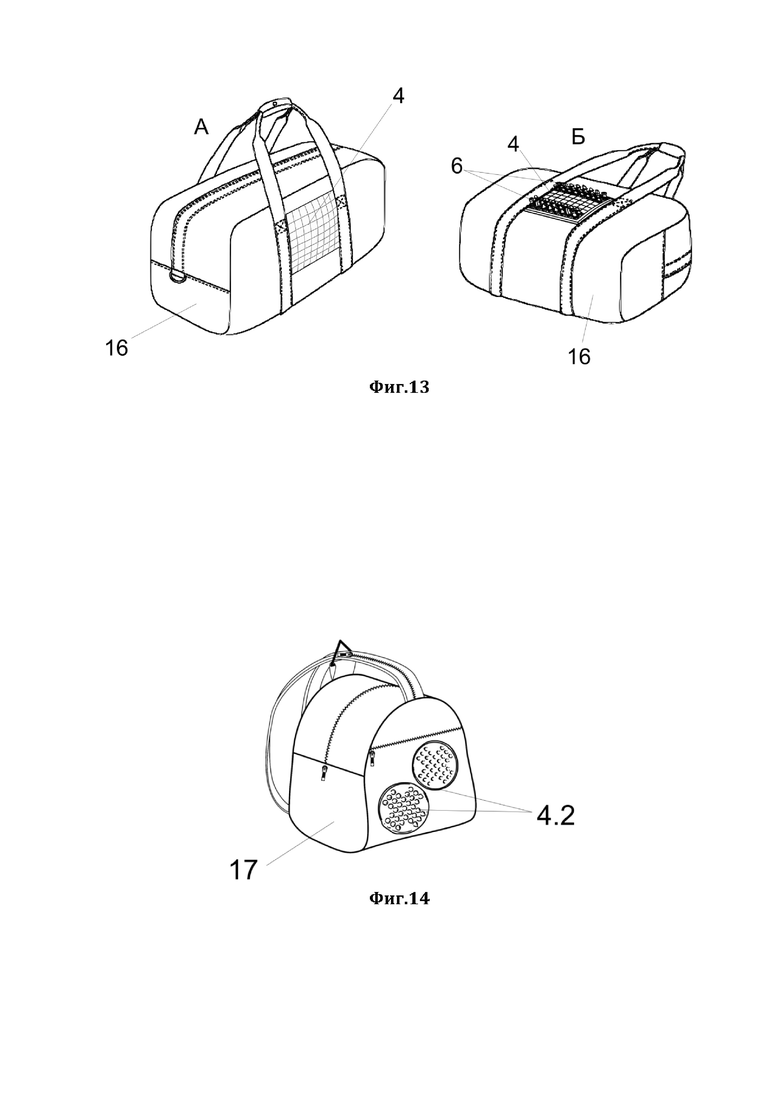

На Фиг.13 показан пример крепления выполнения игрового поля на сумке-саквояже (А - нерабочее положение, Б - рабочее положение).

На Фиг.14 показан пример крепления игрового поля в виде игры Йога на дамской сумке.

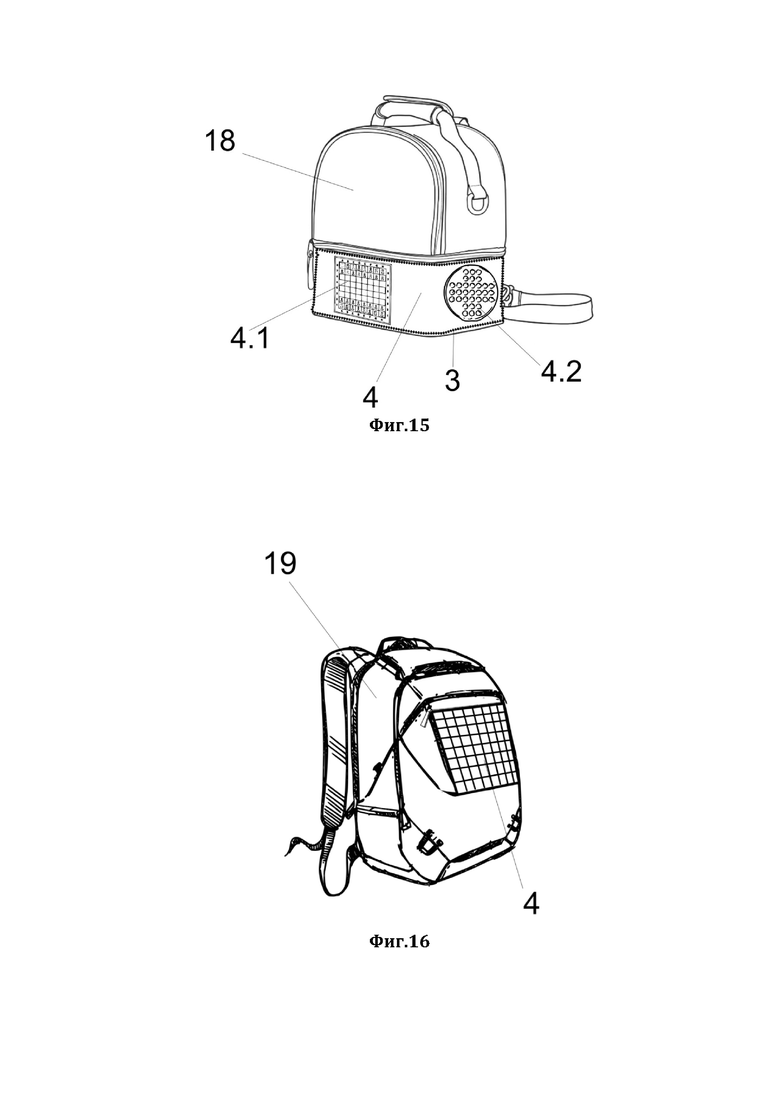

На Фиг.15 показан пример крепления нескольких игровых полей (шахматного и игры Йога) на косметичке.

На Фиг.16 показан пример закрепления шахматного игрового поля на рюкзаке.

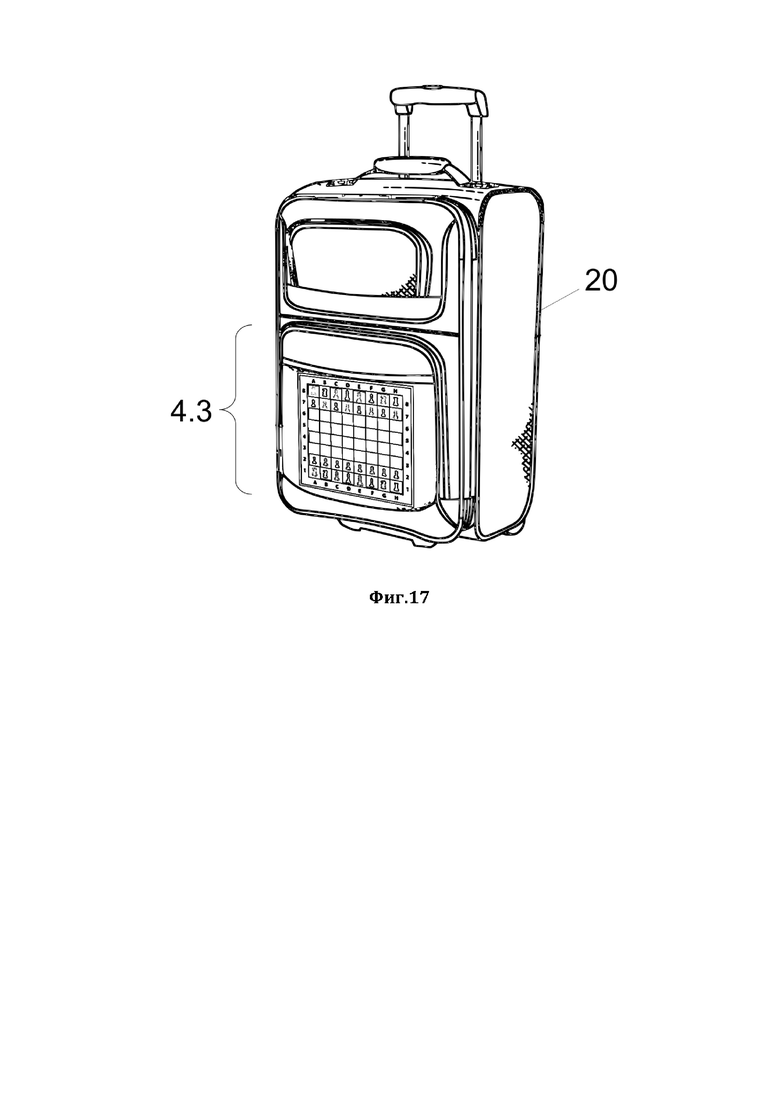

На Фиг.17 показан пример выполнения игрового поля на чемодане в виде объемной съемной накладки.

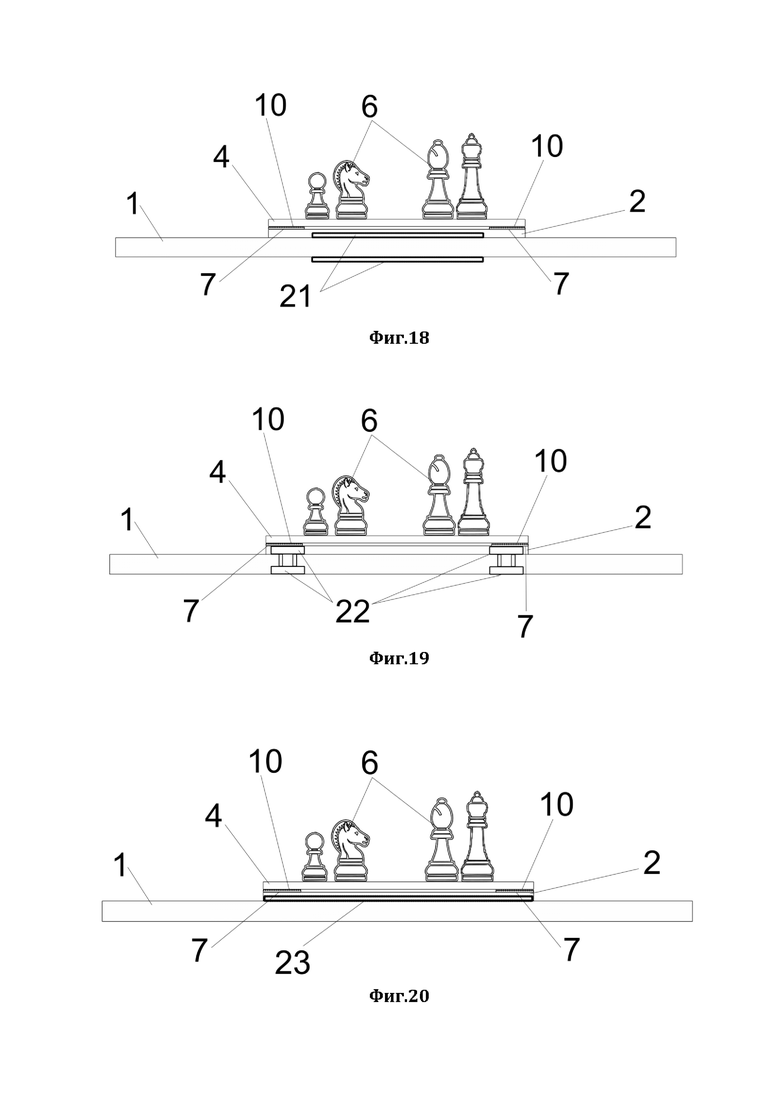

На Фиг.18 показан пример закрепления игрового поля к поверхности средства переноса ручной клади с помощью магнитов.

На Фиг.19 показан пример закрепления игрового поля к поверхности средства переноса ручной клади с помощью кнопок застежек.

На Фиг.20 показан пример закрепления игрового поля к поверхности средства переноса ручной клади с помощью клейкого слоя.

На чертежах: 1 - средство переноса ручной клади, 2 - внутренняя крепежная часть, 3 - средство фиксации в виде «молнии», 4 - внешний съемный элемент игрового поля, 4.1 - шахматное игровое поле, 4.2 - игровое поле игры Йога, 4.3 - объемный внешний съемный элемент игрового поля, 5 - застежка «молнии», 6 - игровой элемент (фигура или фишка), 6.1 - плоская фигура, 7 - ворсистая часть ленты-липучки типа «Велкро», 8 - прошивка, 9 - зона расположения ответной части с крючками ленты-липучки типа «Велкро», 10, 10.1 - крючки ответной части ленты-липучки типа «Велкро», 11 - кнопка застежка, 12 - ответная часть кнопки застежки, 13 - магнитное игровое поле, 14 - магнит фигуры, 15.1 и 15.2 - темный и белый ворс ленты-липучки типа «Велкро», соответственно, 16 - сумка-саквояж, 17 - дамская сумка, 18 - косметичка, 19 - рюкзак, 20 - чемодан, 21 - магнитная пластина, 22 - кнопки застежки для крепления внутренней крепежной части к средству переноса ручной клади, 23 - клейкий слой.

Осуществление изобретения

Заявленный способ крепления съемного игрового поля на средство переноса ручной клади характеризуется размещением съемного элемента к средству переноса ручной клади с помощью средств фиксации на внешней поверхности средства переноса ручной клади.

Новым является то, что съемный элемент выполняют состоящим из соответствующих по размеру внутренней крепежной части и внешнего съемного элемента с нанесенным по меньшей мере на одну его сторону игровым полем для игры, в которой используют игровые элементы, размещаемые на полях игрового поля.

Внутреннюю крепежную часть закрепляют к средству переноса ручной клади с помощью средств фиксации на заданном участке внешней поверхности средства переноса ручной клади, а внешний съемный элемент соединяют с внутренней крепежной частью с помощью средств фиксации, расположенных вдоль их периметра.

Кроме того, по меньшей мере зону игрового поля внешнего съемного элемента выполняют с возможностью удержания на ней игровых элементов на своих полях игрового поля.

Именно такая конструкция устройства позволяет обеспечить возможность использовать игровое поле для игры в походном режиме и отсутствие ограничения по месту фиксации съемного элемента на средстве переноса ручной клади (съемный элемент может крепится в любом месте средства переноса ручной клади).

Изобретение поясняется примерами с различными средствами переноса ручной клади: сумки, сумки-саквояжа, дамской сумки, косметички, рюкзака, чемодана.

Пример 1. Сумка.

Съемное игровое поле для сумки 1 (см. Фиг.1 - Фиг.8) может крепиться в любом месте сумки. На Фиг.1 - Фиг.8 этим местом служит центральная область лицевой поверхности сумки.

Для начала внутреннюю крепежную часть 2 фиксируют к средству переноса ручной клади 1 (в данном случае к сумке) с помощью средств фиксации на внешней поверхности (см. Фиг.1).

Возможными примерами такой фиксации являются, например, см. Фиг.18, средство фиксации внутренней крепежной части 2 к средству переноса ручной клади 1, выполненное на магнитной основе, и состоящее из магнитных пластин 21 соответствующего размера, где одна из них закреплена на внутренней крепежной части 2, а функцией другой является фиксация в рабочем положении на внутреннюю сторону поверхности средства переноса ручной клади 1 в месте фиксации съемного игрового поля.

Другим возможным примером выполнения средства фиксации внутренней крепежной части 2 к средству переноса ручной клади 1 является пример выполнения, показанный на Фиг.19 и состоящий из кнопок застежек 22 для крепления внутренней крепежной части к средству переноса ручной клади 1.

Другим возможным примером выполнения средства фиксации внутренней крепежной части 2 к средству переноса ручной клади 1 является пример выполнения, показанный на Фиг.20 и состоящий из выполненного на нижней поверхности внутренней крепежной части 2 клейкого слоя 23, например, двустороннего скотча.

После закрепления внутренней крепежной части 2 к средству переноса ручной клади 1 (в данном случае к сумке) с помощью различных средств фиксации на внешней поверхности, осуществляют фиксацию к внутренней крепежной части 2 внешнего съемного элемента игрового поля 4 также с помощью какого-либо средства фиксации.

При этом используют игровое поле для такой игры, в которой применяются игровые элементы, размещаемые на полях игрового поля.

На Фиг.2 показан на сумке пример начального закрепления внешнего съемного элемента с игровым полем 4 к внутренней крепежной части 2 средством фиксации в виде застежки типа «молния». Так, с помощью застежек 5 молнии, обводя их по периметру элементов 2 и 4, соединяют элементы молнии 3 друг с другом. В результате игровое поле оказывается зафиксированным (см. Фиг.3) к средству переноса ручной клади 1 (в данном примере - к сумке). Но это состояние - нерабочее до установки на игровом поле игровых элементов (фигур или фишек).

Также возможны иные способы закрепления внешнего съемного элемента с игровым полем 4 к внутренней крепежной части 2.

На Фиг.9 показан пример выполнения средств фиксации внешнего съемного элемента к внутренней крепежной части в виде ленты-липучки типа «Велкро». Ворсистая часть 7 ленты-липучки типа «Велкро» с помощью прошивки 8 крепится вдоль периметра к внутренней крепежной части 2. А ответная часть 9 с крючками 10 ленты-липучки типа «Велкро» крепится также с помощью прошивки 8 к внешнему съемному элементу с игровым полем 4.

Вместо застежек типа «Велкро» могут использоваться застежки типа «Зиплок», работающие аналогично.

На Фиг.10 показан пример выполнения средств фиксации внешнего съемного элемента к внутренней крепежной части в виде кнопок застежек. Кнопки застежки 11 крепятся вдоль периметра к внутренней крепежной части 2. А ответные им части кнопок застежек 12 крепятся к внешнему съемному элементу с игровым полем 4.

Игровые элементы (фигуры или фишки) могут храниться в нерабочем положении внутри кармана (см. Фиг.4), образованного внутренней крепежной частью и внешним съемным элементом. Поэтому, игровые элементы оттуда достают (см. пример извлечения фигур 6 на Фиг.5) и затем фиксируют к игровому полю так как показано на примере Фиг.6.

На Фиг.3 - Фиг.6 показан пример выполнения игрового поля в виде шахматного поля. Но игровое поле может быть любым. Так, на Фиг.7 показан пример на сумке выполнения игрового поля в виде нард, а на Фиг.8 показан пример на сумке выполнения игрового поля в виде игры Го.

Важным отличительным атрибутом заявленного решения является выполнение по меньшей мере зоны игрового поля внешнего съемного элемента 4 с возможностью удержания на ней игровых элементов на своих полях игрового поля.

Принцип удержания игровых элементов в зоне игрового поля внешнего съемного элемента 4 может быть различным. На Фиг.11 показан пример фиксации объемных фигур 6 к игровому полю 4 с помощью использования магнитного игрового поля 13 и выполнения магнита фигуры 14 с нижней ее стороны. Таким образом, объемные фигуры 6 могут легко и прочно фиксироваться и удерживаться на внешнем съемном элементе игрового поля 4 в походном положении.

Другой пример на Фиг.12 демонстрирует возможность использования плоских фигур 6.1, которые могут фиксироваться к внешнему съемному элементу игрового поля 4 посредством липучек типа «Велкро». Так, если верхняя часть игрового поля будет выполнена в виде темного 15.1 и белого 15.2 ворсы лент-липучек типа «Велкро», а нижняя часть плоских фигур будет содержать крючки 10.1 ответной части ленты-липучки типа «Велкро», то плоские фигуры 6.1 могут легко и прочно фиксироваться и удерживаться на внешнем съемном элементе игрового поля 4 в походном положении.

Примеры Фиг.11, Фиг.12 демонстрируют возможность использовать съемный элемент в качестве игрового поля, которое обладает крепежной поверхностью для удержания на нем фишек или фигур, что позволяет играть на игровом поле в походном режиме (при движении или тряске).

Пример 1 показывает, что:

Средства фиксации могут быть выполнены в виде застежки типа «молния», и/или ленты-липучки типа «Велкро» или типа «Зиплок», в виде магнита, и/или в виде кнопок застежек.

Средство фиксации внутренней крепежной части к средству переноса ручной клади может быть выполнено содержащим магнитные пластины соответствующего размера, где одна из них закреплена на внутренней крепежной части, а функцией другой является фиксация в рабочем положении на внутреннюю сторону поверхности средства переноса ручной клади в месте фиксации съемного игрового поля.

Средство фиксации внутренней крепежной части к средству переноса ручной клади может быть выполнено состоящим из кнопок.

Средство фиксации внутренней крепежной части к средству переноса ручной клади может быть выполнено содержащим на нижней поверхности клейкий слой.

Зона игрового поля внешнего съемного элемента может быть выполнена с возможностью удержания на ней плоских игровых элементов.

Зона игрового поля внешнего съемного элемента может быть выполнена с возможностью удержания на ней объемных игровых элементов.

Зона игрового поля внешнего съемного элемента и нижняя поверхность игровых элементов может содержать магниты.

Зона игрового поля внешнего съемного элемента и нижняя поверхность игровых элементов могут быть выполнены с возможностью фиксации друг с другом с помощью ленты-липучки типа «Велкро» или типа «Зиплок».

Пример 2. Сумка-саквояж.

На Фиг.13 (А и Б) показана сумка-саквояж 16 в разных ракурсах. Из примера видно, что при наличии неких средств фиксации создается возможность крепить игровое поле в любое место сумки-саквояжа 16 (Фиг.13 (А)), а затем использовать ее (Фиг.13 (Б)) для игры в походном положении.

Пример 3. Дамская сумка.

На Фиг.14 показана дамская сумка 17 на которой виден пример крепления игрового поля в виде игры Йога 4.2.

Пример 4. Косметичка.

На Фиг.15 показана косметичка 18, пример которой демонстрирует возможность расположения на внешнем съемном элементе игрового поля 4 сразу нескольких игровых полей (шахматного игрового поля 4.1 и игрового поля игры Йога 4.2).

Таким образом, данный пример 4 демонстрирует возможность фиксации на одной стороне внешнего съемного элемента сразу несколько игровых полей.

Пример 5. Рюкзак.

На Фиг.19 показан пример выполнения шахматного игрового поля в рюкзаке.

Пример 6. Чемодан.

На Фиг.20 показан пример выполнения на внешней стороне чемодана 20 съемного объемного 4.3 внешнего элемента игрового поля 4.3, который, например, с помощью средств фиксации застежки типа «молния» может легко сниматься с чемодана 20 и заменяться другим объемным элементом с иным игровым полем.

При этом выполнение съемного внешнего элемента игрового поля объемным позволяет использовать его как дополнительный карман самого чемодана и одновременно как игровое поле.

Примеры 1 - 6 демонстрируют, что съемный элемент игрового поля может быть выполнен в различных вариантах с различными типами игровых полей и из различных материалов - многослойным или однослойным, из тканого или нетканого материала, из пленки ПВХ, или из натуральной и/или искусственной кожи, поскольку вышеприведенные примеры не ограничивают тип материала, из которого выполняется игровое поле и средства его фиксации для реализации способа.

Все примеры 2 - 6 могут быть реализованы по аналогии принципов фиксации игрового поля к средству ручной клади, описанных в примере 1.

Примеры 1 - 6 демонстрируют, что заявленный способ крепления съемного игрового поля на средство переноса ручной клади позволяет обеспечить:

- возможность использовать игровое поле для игры в походном режиме;

- отсутствие ограничения по месту фиксации съемного элемента на средстве переноса ручной клади (съемный элемент может крепится в любом месте средства ручной клади).

Заявленное решение относится к игровым приспособлениям, предназначенным для фиксации на средствах для переноски ручной клади и может быть использовано в качестве игрового поля на сумках, рюкзаках, чемоданах и иных средствах переноса ручной клади. Заявлен способ крепления съемного игрового поля на средство переноса ручной клади, характеризующийся размещением съемного элемента к средству переноса ручной клади с помощью средств фиксации на внешней поверхности средства переноса ручной клади, отличающийся тем, что съемный элемент выполняют состоящим из соответствующих по размеру внутренней крепежной части и внешнего съемного элемента с нанесенным по меньшей мере на одну его сторону игровым полем для игры, в которой используют игровые элементы, размещаемые на полях игрового поля; причем внутреннюю крепежную часть закрепляют к средству переноса ручной клади с помощью средств фиксации на заданном участке внешней поверхности средства переноса ручной клади, а внешний съемный элемент соединяют с внутренней крепежной частью с помощью средств фиксации, расположенных вдоль их периметра; при этом, по меньшей мере зону игрового поля внешнего съемного элемента выполняют с возможностью удержания на ней игровых элементов на своих полях игрового поля. Техническими результатами заявленного решения являются: возможность использовать игровое поле для игры в походном режиме, отсутствие ограничения по месту фиксации съемного элемента на средстве переноса ручной клади. 9 з.п. ф-лы, 20 ил.

1. Способ крепления съемного игрового поля на средство переноса ручной клади, характеризующийся размещением съемного элемента к средству переноса ручной клади с помощью средств фиксации на внешней поверхности средства переноса ручной клади, отличающийся тем, что съемный элемент выполняют состоящим из соответствующих по размеру внутренней крепежной части и внешнего съемного элемента с нанесенным по меньшей мере на одну его сторону игровым полем для игры, в которой используют игровые элементы, размещаемые на полях игрового поля; причем внутреннюю крепежную часть закрепляют к средству переноса ручной клади с помощью средств фиксации на участке внешней поверхности средства переноса ручной клади, а внешний съемный элемент соединяют с внутренней крепежной частью с помощью средств фиксации, расположенных вдоль их периметра; при этом, по меньшей мере зону игрового поля внешнего съемного элемента выполняют с возможностью удержания на ней игровых элементов на своих полях игрового поля.

2. Способ по п. 1, отличающийся тем, что средства фиксации выполняют в виде застежки «молния», и/или ленты-липучки «Велкро или «Зиплок», в виде магнита, и/или в виде кнопок застежек.

3. Способ по п. 1, отличающийся тем, что средство фиксации внутренней крепежной части к средству переноса ручной клади выполняют содержащим магнитные пластины соответствующего размера, где одну из них крепят на внутренней крепежной части, а другую крепят на внутреннюю сторону поверхности средства переноса ручной клади в месте фиксации съемного игрового поля.

4. Способ по п. 1, отличающийся тем, что средство фиксации внутренней крепежной части к средству переноса ручной клади выполняют состоящим из кнопок.

5. Способ по п .1, отличающийся тем, что средство фиксации внутренней крепежной части к средству переноса ручной клади выполняют содержащим на нижней поверхности клейкий слой.

6. Способ по п. 1, отличающийся тем, что на одной стороне внешнего съемного элемента наносят несколько игровых полей.

7. Способ по п. 1, отличающийся тем, что зону игрового поля внешнего съемного элемента выполняют с возможностью удержания на ней плоских игровых элементов.

8. Способ по п. 1, отличающийся тем, что зону игрового поля внешнего съемного элемента выполняют с возможностью удержания на ней объемных игровых элементов.

9. Способ по п. 1, отличающийся тем, что зону игрового поля внешнего съемного элемента и нижнюю поверхность игровых элементов оснащают магнитами.

10. Способ по п. 1, отличающийся тем, что зону игрового поля внешнего съемного элемента и нижнюю поверхность игровых элементов выполняют с возможностью фиксации друг с другом с помощью ленты-липучки «Велкро» или «Зиплок».
