Адаптер, картридж и устройство формирования изображения Российский патент 2025 года по МПК B41F13/00

Область техники, к которой относится изобретение

Настоящее раскрытие относится к технической области печатающего оборудования и, в частности, к адаптеру, картриджу, узлу картриджей и к устройству формирования изображения.

Уровень техники

Устройство формирования изображения является устройством, формирующим изображение на носителе посредством технологии обработки получаемых изображений. Устройство формирования изображения содержит основной корпус и узел картриджей с тонером, состоящий из множества картриджей с тонером. Основной корпус снабжен узлом получения изображения. Картридж с тонером обычно устанавливается в основной корпус с возможностью его снятия и может подавать тонер для печати на узел получения изображения. Первый проводящий контакт расположен на стороне основного корпуса устройства формирования изображения, а второй проводящий контакт расположен на картридже с тонером. Когда картридж с тонером устанавливается в основной корпус устройства формирования изображения, первый проводящий контакт контактирует и электрически соединяется со вторым проводящим контактом. Когда тонер в картридже с тонером заканчивается, картридж необходимо заменить на новый.

Когда пользователь заменяет картридж с тонером, за счет перемещения картриджа с тонером во время установки и процесса вынимания картриджа с тонером, определенное количество тонера будет рассеиваться и рассеянный тонер будут налипать на первый проводящий контакт на стороне основного корпуса устройства формирования изображения, вызывая загрязнение первого проводящего вывода на стороне основного корпуса устройства формирования изображения. После замены картриджа с тонером на картридже с тонером будет появляться плохой контакт между вторым проводящим контактом и первым проводящим контактом на стороне основного корпуса, влияющий на нормальное функционирование устройства формирования изображения.

Кроме того, когда пользователь не устанавливает картридж с тонером в устройство формирования изображения, в устройство формирования изображения может попасть инородный предмет и поцарапать первый проводящий контакт на стороне основного корпуса устройства формирования изображения, нанося ущерб первому проводящему контакту. После того, как картридж с тонером установлен, будет иметь место плохой контакт между вторым проводящим контактом на картридже с тонером и первым проводящим контактом на стороне основного корпуса, делая устройство формирования изображения неспособным распознать картридж с тонером и устройство формирования изображения будет иметь дополнительную проблему с сообщением об ошибке, вызывая неудобство для пользователя.

Сущность изобретения

Один из подходов настоящего раскрытия представляет адаптер, который устанавливается на картридже. Картридж располагается на основном корпусе устройства формирования изображения с возможностью его снятия. Основной корпус устройства формирования изображения имеет первый проводящий контакт и защитную конструкцию. Защитная конструкция располагается на задней раме основного корпуса устройства формирования изображения. Защитная конструкция имеет защитный элемент. Когда картридж не вставлен в основной корпус устройства формирования изображения, защитный элемент находится в первом положении, чтобы защищать первый проводящий контакт. Картридж 100 содержит корпус, часть для размещения и второй проводящий контакт. Часть для размещения расположена на корпусе. Второй проводящий контакт используется для электрического соединения с первым проводящим контактом. Адаптер имеет нажимной элемент. Нажимной элемент используется для взаимодействия с защитной конструкцией. Когда адаптер устанавливается на картридж, а также, когда картридж вставляется в основной корпус устройства формирования изображения и устанавливается на место, защитный элемент находится во втором положении и помещается в части для размещения. Защитный элемент снимает защиту первого проводящего контакта, создавая электрическое соединение между вторым проводящим контактом картриджа и первым проводящим контактом.

Один из подходов настоящего раскрытия представляет картридж, с возможностью снятия расположенный на основном корпусе устройства формирования изображения. Основной корпус устройства формирования изображения содержит первый проводящий контакт и защитную конструкцию. Защитная конструкция расположена на задней раме основного корпуса устройства формирования изображения. Защитная конструкция имеет защитный элемент. Когда картридж не вставлен в основной корпус устройства формирования изображения, защитный элемент находится в первом положении, в котором должен защищаться первый проводящий контакт. Картридж имеет корпус, второй проводящий контакт, часть для размещения и нажимной элемент. Корпус имеет торцевую поверхность. Второй проводящий контакт выполнен с возможностью электрического соединения с первым проводящим контактом. Часть для размещения расположена на корпусе. Нажимной элемент расположен на корпусе и выполнен с возможностью взаимодействия с защитной конструкцией. Когда картридж вставляется в основной корпус устройства формирования изображения и устанавливается на место, защитный элемент находится во втором положении и помещается в части для размещения. Защитный элемент снимает защиту первого проводящего контакта и обеспечивает электрическое соединение между вторым проводящим контактом и первым проводящим контактом.

Другой подход настоящего раскрытия представляет узел картриджей, устанавливаемый с возможностью снятия на основном корпусе устройства формирования изображения. Узел картриджей имеет множество картриджей. Основной корпус устройства формирования изображения содержит первый проводящий контакт и защитную конструкцию. Защитная конструкция расположена на задней раме основного корпуса устройства формирования изображения. Защитная конструкция имеет защитный элемент. Когда картридж не вставлен в основной корпус устройства формирования изображения, защитный элемент находится в первом положении, в котором защищается первый проводящий контакт. Картридж имеет корпус, второй проводящий контакт, часть для размещения и нажимной элемент. Корпус имеет торцевую поверхность. Второй проводящий контакт выполнен с возможностью электрического соединения с первым проводящим контактом. Часть для размещения расположена на корпусе. Нажимной элемент расположен на корпусе и выполнен с возможностью взаимодействия с защитной конструкцией. Когда картридж вставлен в основной корпус устройства формирования изображения и установлен на место, защитный элемент находится во втором положении и помещается в части для размещения. Защитный элемент снимает защиту первого проводящего контакта и выполняет электрическое соединение между вторым проводящим контактом и первым проводящим контактом. Когда узел картриджей устанавливается на основной корпус устройства формирования изображения, многочисленные картриджи располагаются в ряд. Размеры нажимных элементов множества картриджей различаются.

Краткое описание чертежей

Чтобы лучше представить варианты осуществления настоящего раскрытия или технические решения, ниже будет дано краткое введение к чертежам, которые должны использоваться при описании вариантов осуществления или технических решений. Очевидно, что чертежи в последующем описании являются некоторыми вариантами осуществления настоящего раскрытия. Специалистами в данной области техники без творческих усилий могут быть получены другие чертежи, основанные на этих чертежах.

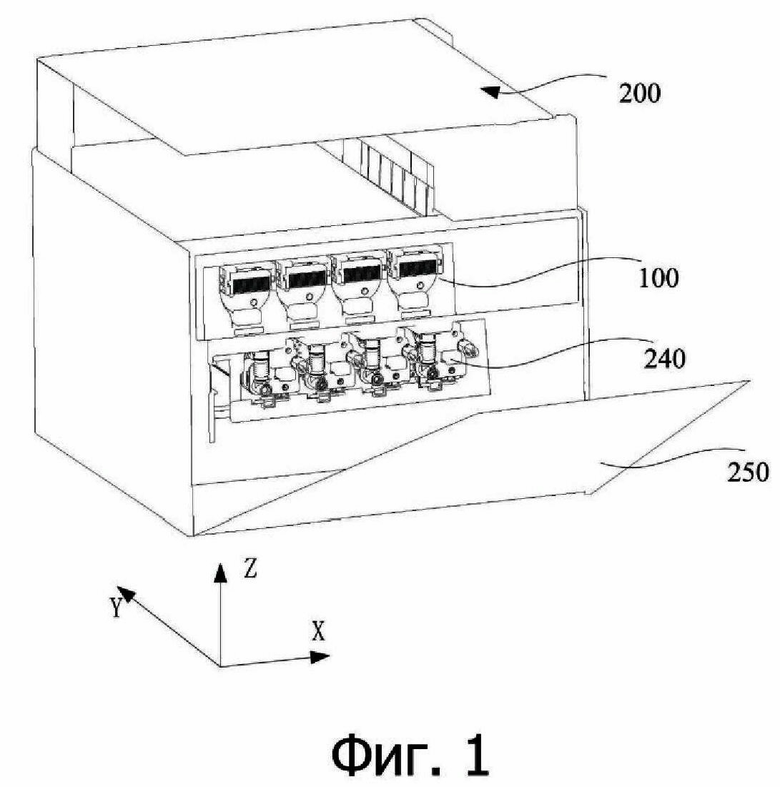

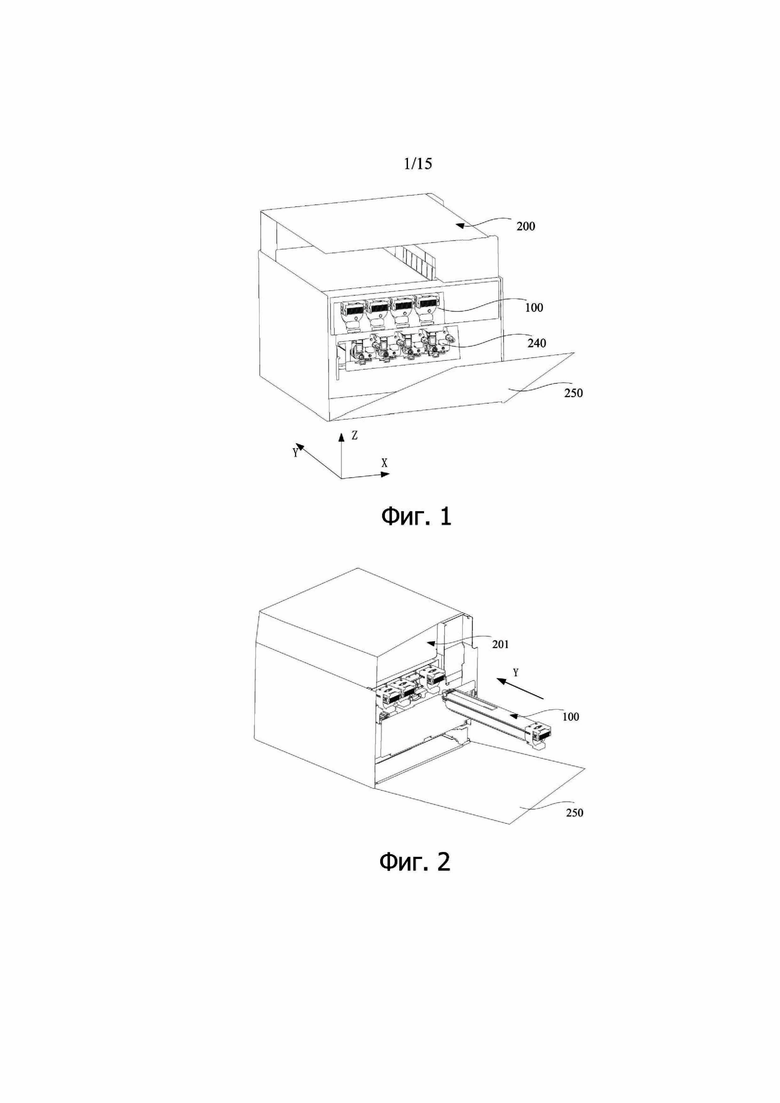

Фиг. 1 - открывание передней крышки основного корпуса устройства формирования изображения, соответствующего различным вариантам осуществления настоящего раскрытия.

Фиг. 2 - первый тип картриджа с тонером, вставляемый и устанавливаемый в основной корпус, соответствующий различным вариантам осуществления настоящего раскрытия.

Фиг. 3 – структурная схема картриджа с тонером, соответствующая различным вариантам осуществления настоящего раскрытия.

Фиг. 4 - структурная схема нажимного элемента, показанного на фиг. 3.

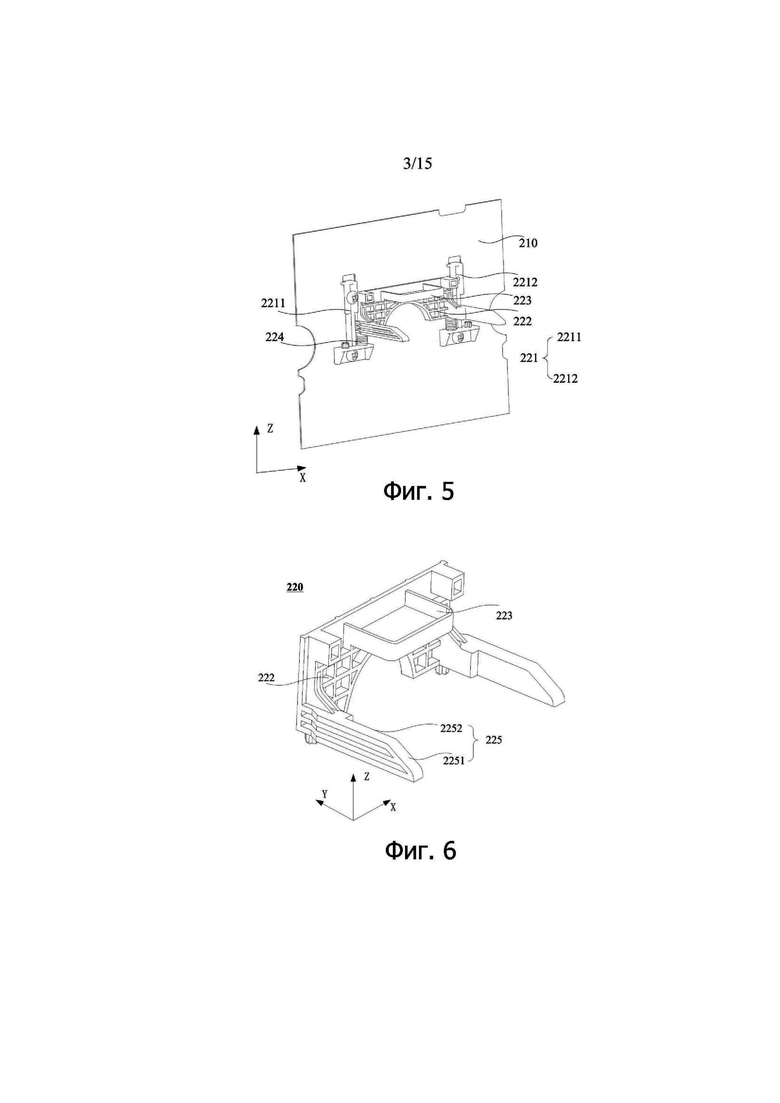

Фиг. 5 - схема соединения между защитной частью и задней рамой, соответствующая различным вариантам осуществления настоящего раскрытия.

Фиг. 6 - схема расположения защитного элемента на несущей плате, соответствующая различным вариантам осуществления настоящего раскрытия.

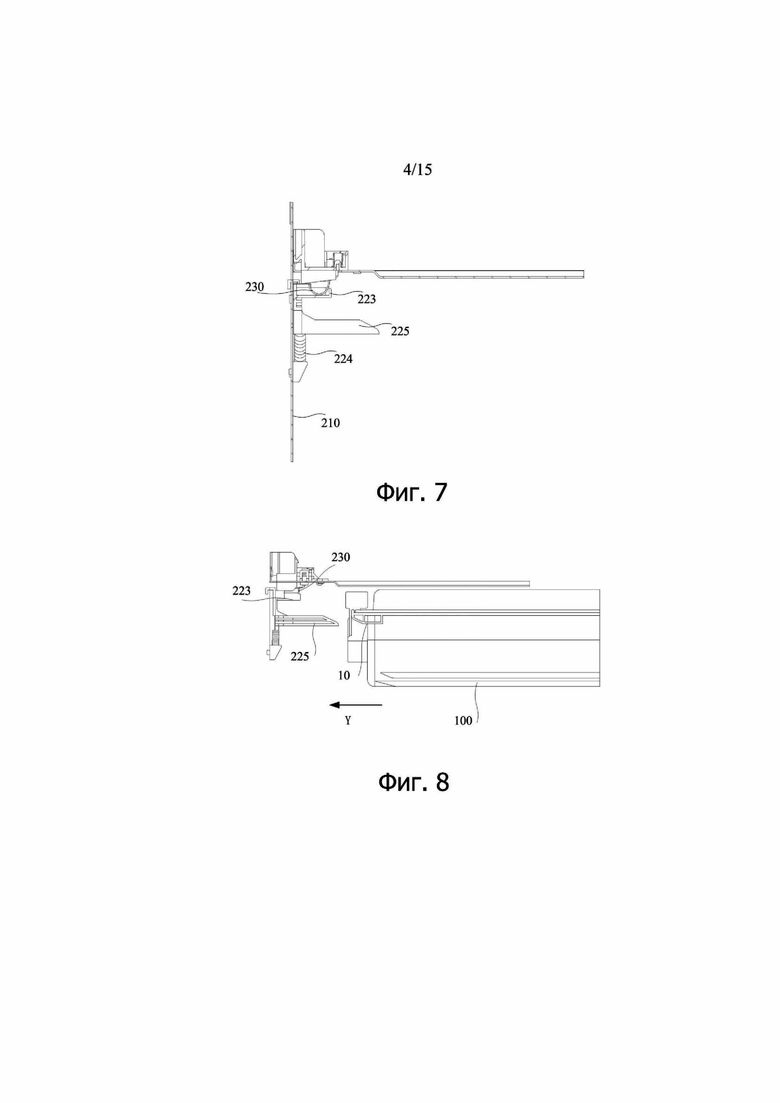

Фиг. 7 - схема защитного элемента в первом положении, соответствующая вариантам осуществления настоящего раскрытия.

Фиг. 8 - схема картриджа с тонером, заранее вставляемого в основной корпус, соответствующая различным вариантам осуществления настоящего раскрытия.

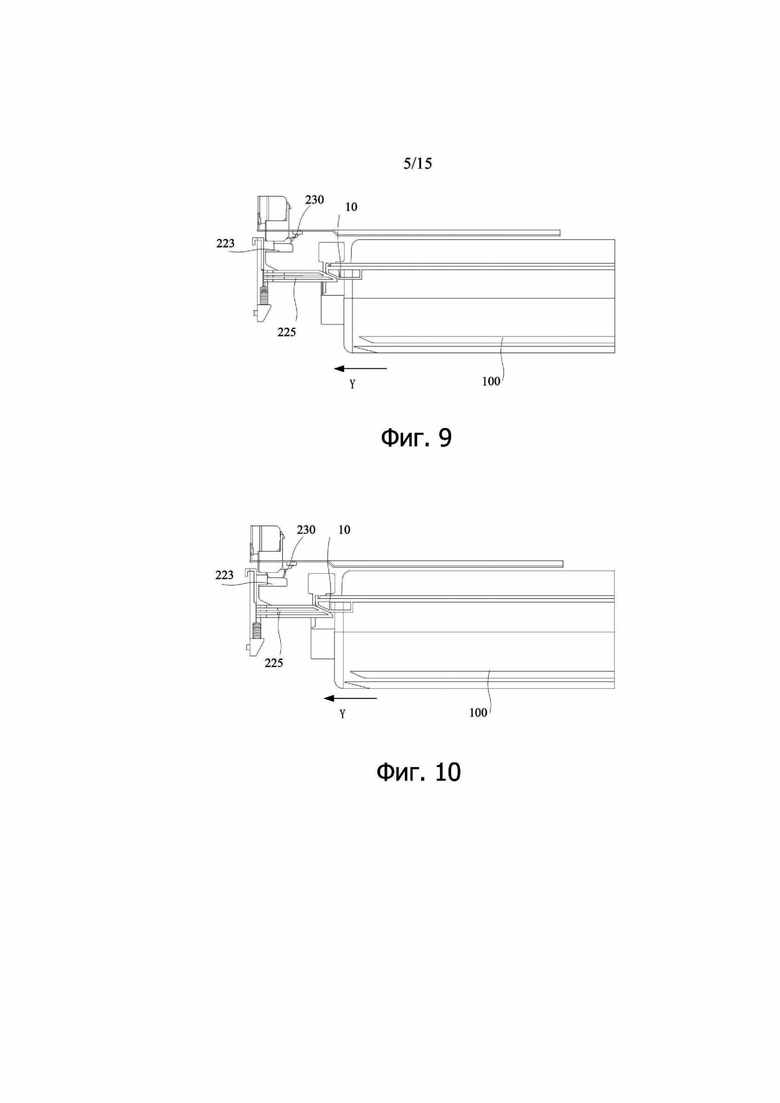

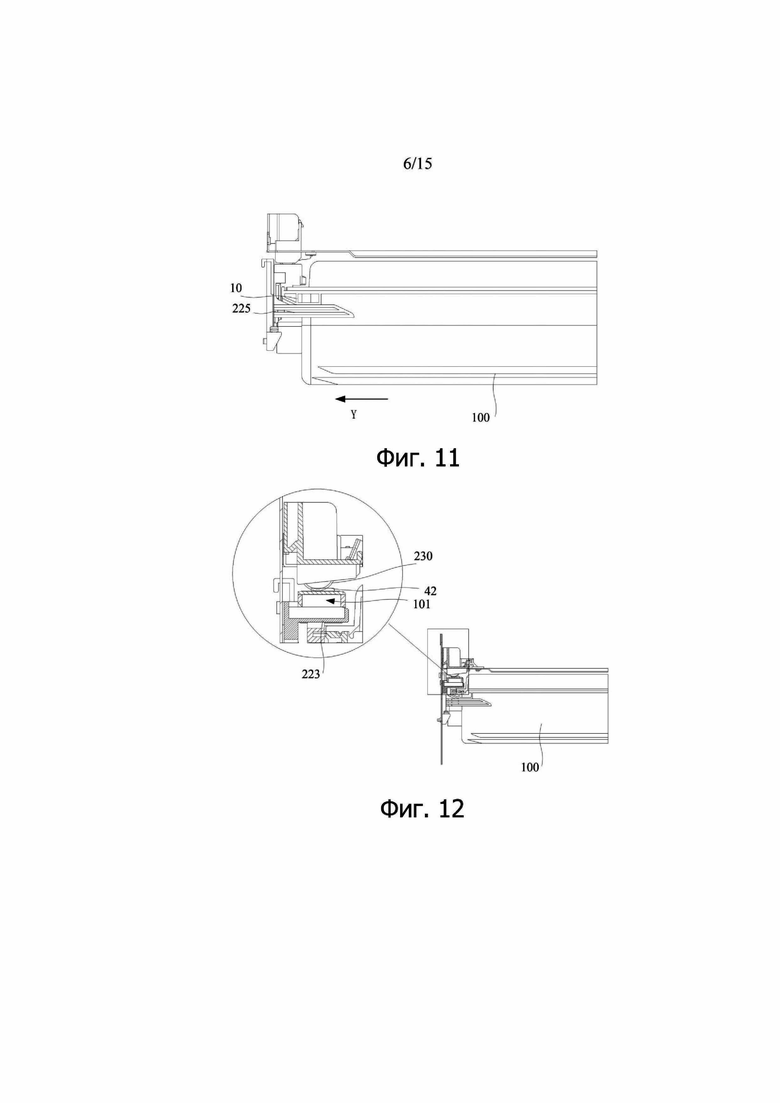

Фиг. 9-11 - схемы процесса вставки картридж с тонером в основной корпус, соответствующие различным вариантам осуществления настоящего раскрытия.

Фиг. 12 - состояние, когда картридж с тонером установлен на место, соответствующее различным вариантам осуществления настоящего раскрытия.

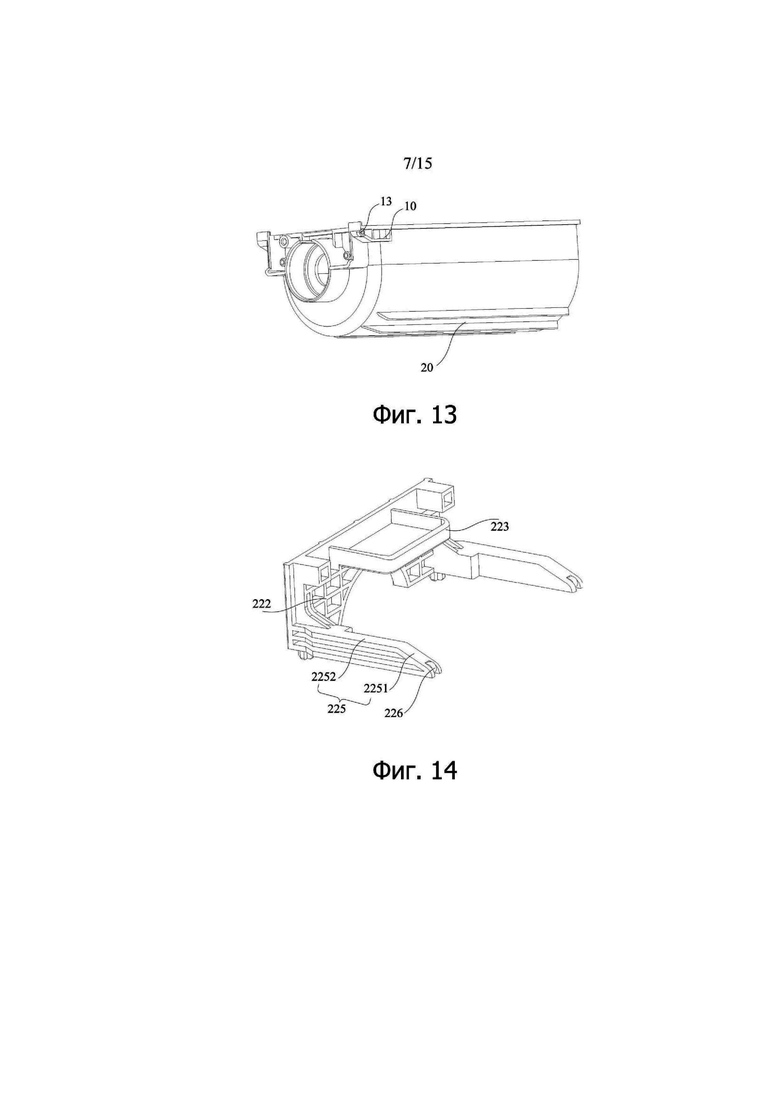

Фиг. 13 - схема расположения первого ролика на нажимном элементе, соответствующая различным вариантам осуществления настоящего раскрытия.

Фиг. 14 - расположение второго ролика на направляющем рельсе в соответствии с различными вариантами осуществления настоящего раскрытия.

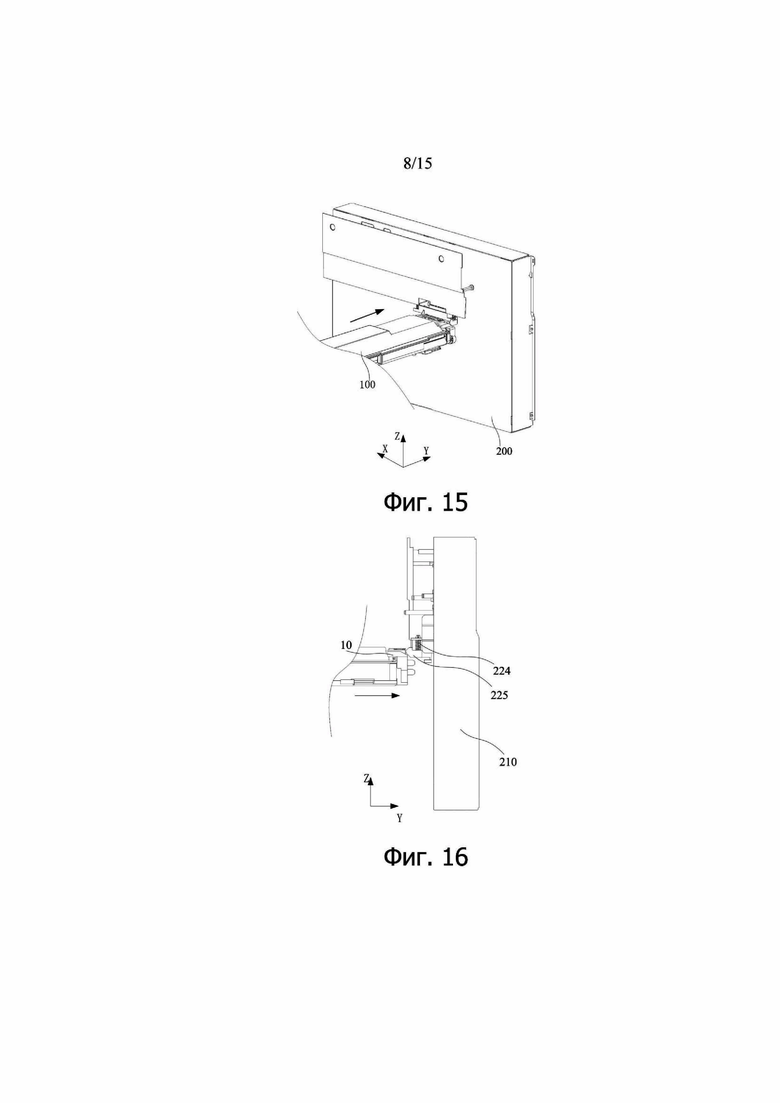

Фиг. 15 – первая схема картриджа с тонером второго типа, вставляемого в основной корпус, соответствующая различным вариантам осуществления настоящего раскрытия.

Фиг. 16 - вторая схема картриджа с тонером второго типа, вставляемого в основной корпус, соответствующая различным вариантам осуществления настоящего раскрытия.

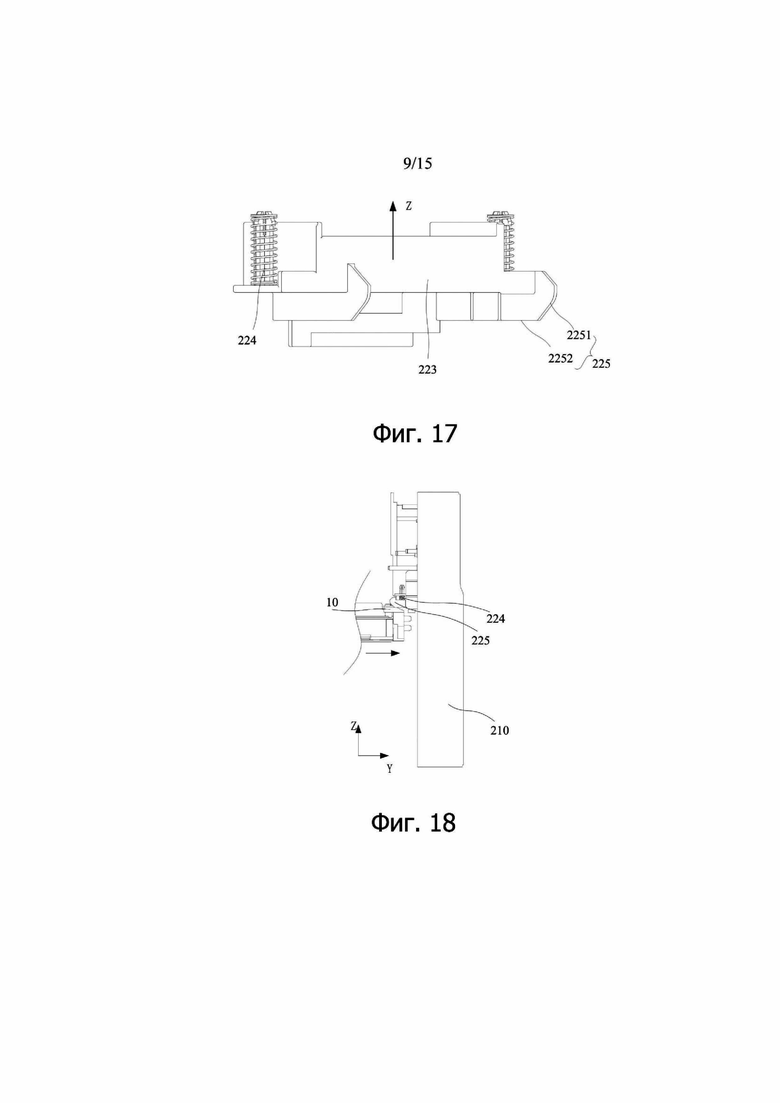

Фиг. 17 - структурная схема защитной конструкции, показанной на фиг. 15, соответствующая различным вариантам осуществления настоящего раскрытия.

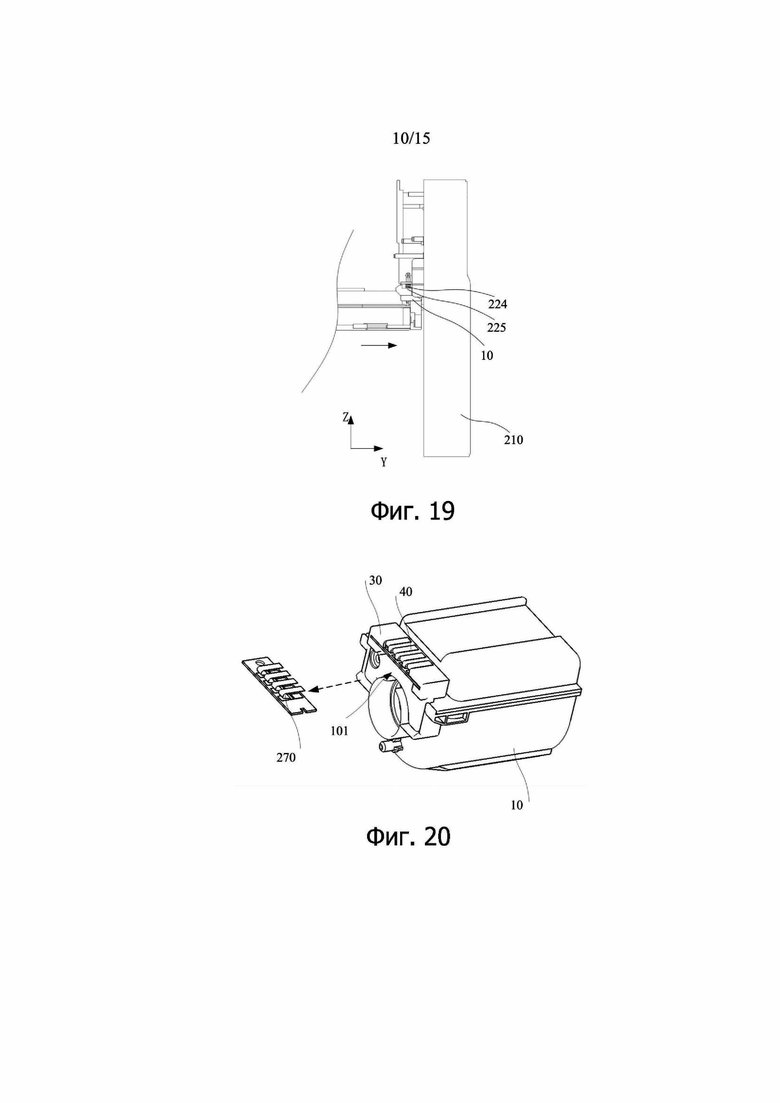

Фиг. 18 и. 19 - схемы процесса вставки картридж с тонером в основной корпус, соответствующие различным вариантам осуществления настоящего раскрытия.

Фиг. 20 - схема взаимодействия между проводящим листом и вторым проводящим контактом, соответствующая различным вариантам осуществления настоящего раскрытия.

Фиг. 21 - схема расположения при взаимодействии первого толкающего элемента и первой защитной крышки, соответствующая различным вариантам осуществления настоящего раскрытия.

Фиг. 22 - схема первого толкающего элемента, толкающего первую защитную крышку для движения, соответствующая различным вариантам осуществления настоящего раскрытия.

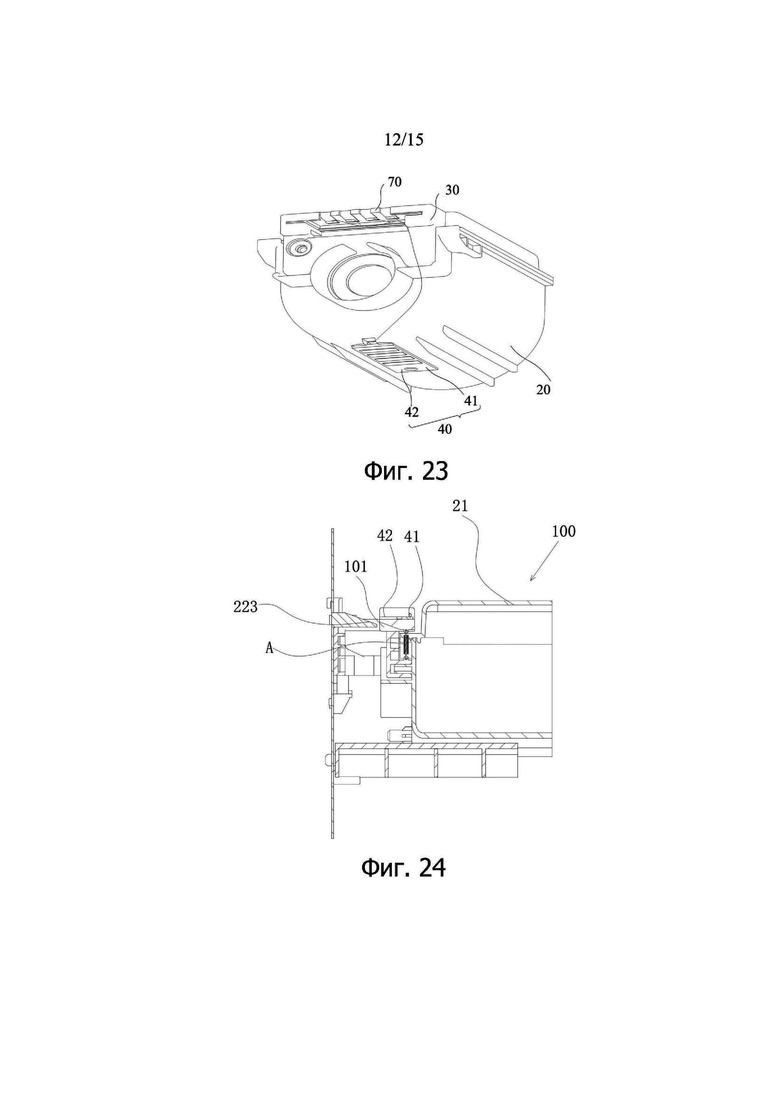

Фиг. 23 - схема соединения между переключающим компонентом и устройством хранения, соответствующая различным вариантам осуществления настоящего раскрытия.

Фиг. 24 - первый чип, соответствующий различным вариантам осуществления настоящего раскрытия, обладающим способностью упругого расширения и сжатия относительно картриджа с тонером.

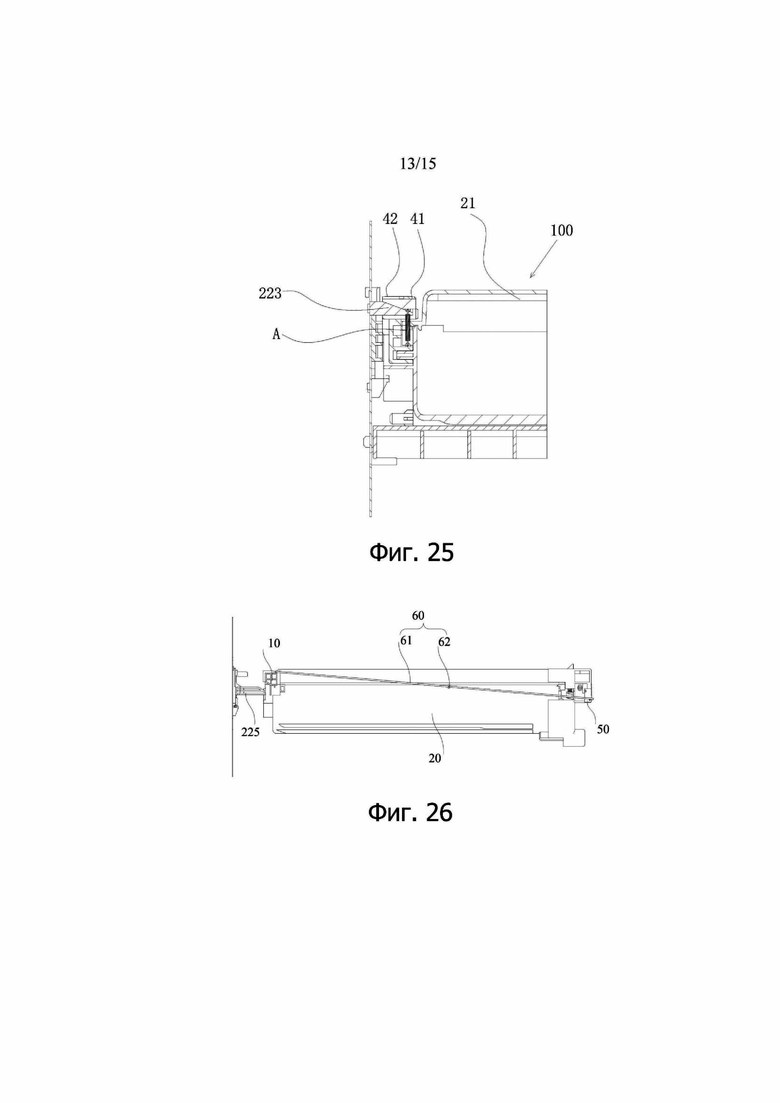

Фиг. 25 - второй чип, соответствующий различным вариантам осуществления настоящего раскрытия, обладающим способностью упругого расширения и сжатия относительно картриджа с тонером.

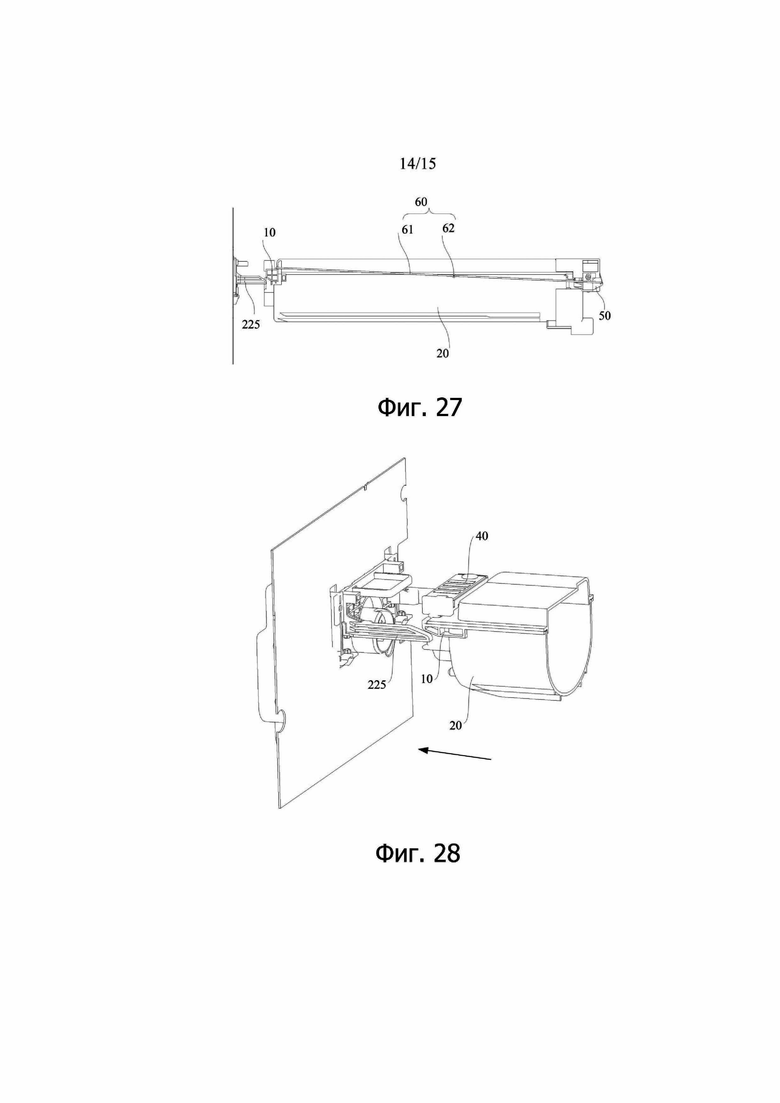

Фиг. 26 - первая схема связей между связующей структурой, нажимным элементом и ручкой, соответствующая различным вариантам осуществления настоящего раскрытия.

Фиг. 27 - вторая схема связей между связующей структурой, нажимным элементом и ручкой, соответствующая различным вариантам осуществления настоящего раскрытия.

Фиг. 28 - первая схема состояния приводного узла, когда картридж с тонером, соответствующий различным вариантам осуществления настоящего раскрытия, не вставлен в основной корпус.

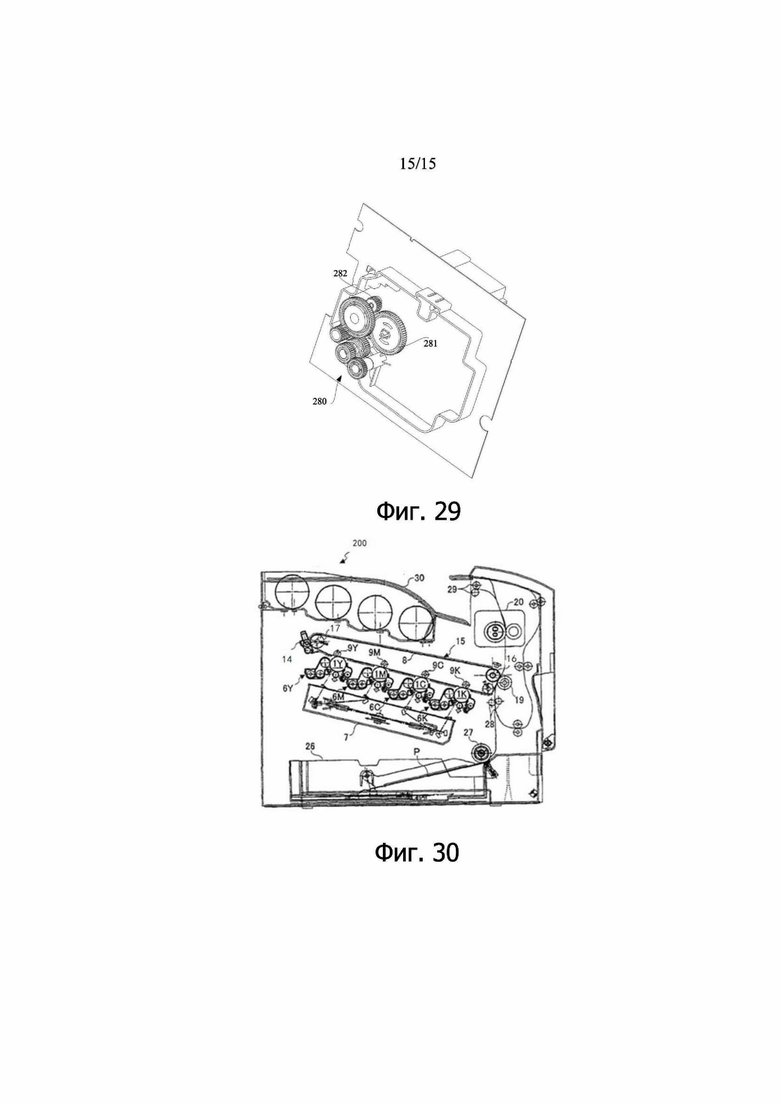

Фиг. 29 - вторая схема состояния приводного узла, когда картридж с тонером, соответствующий различным вариантам осуществления настоящего раскрытия, не вставлен в основной корпус.

Фиг. 30 - процесс печати устройства формирования изображения, соответствующий различным вариантам осуществления настоящего раскрытия.

Описание вариантов осуществления

Как упоминалось в разделе «Уровень техники», после замены картриджа с тонером устройство формирования изображения имеет проблему плохого контакта между картриджем с тонером и проводящим контактом, расположенным на стороне основного корпуса устройства формирования изображения. Первопричиной проблемы является то, что когда тонер в картридже с тонером заканчиваются, картридж с тонером должен быть заменен на новый. Однако во время процесса замены картриджа с тонером существует явление, при котором на первый проводящий контакт на стороне основного корпуса устройства формирования изображения налипает тонер и первый проводящий контакт загрязняется или повреждается, вызывая плохой контакт между замененным картриджем с тонером и первым проводящим контактом на стороне основного корпуса. Это влияет на нормальное функционирование устройства формирования изображения.

Для решения технической проблемы, варианты осуществления настоящего раскрытия представляют адаптер, картридж, узел картриджей и устройство формирования изображения. Адаптер может быть установлен на картридже с тонером и адаптер взаимодействует с защитной конструкцией основного корпуса устройства формирования изображения через его нажимной элемент. Когда картридж с тонером с адаптером вставляется в основной корпус и устанавливается на место, защитный элемент находится во втором положении, размещается в установочной полости картриджа с тонером и снимает защиту первого проводящего контакта. На первый проводящий контакт в установочной полости оказывается воздействие, так чтобы первый проводящий контакт и второй проводящий контакт электрически соединялись. И напротив, когда картридж с тонером с адаптером не вставляется в основной корпус, защитный элемент находится в первом положении и защищает первый проводящий контакт.

Такая конструкция может взаимодействовать с защитной конструкцией во время процесса замены картриджа с тонером. Защитный элемент защищает первый проводящий контакт, а также препятствует налипанию тонера на первый проводящий контакт или его загрязнению или повреждению. Второй проводящий контакт, обеспечиваемый на замененном картридже с тонером, имеет стабильный контакт с первым проводящим контактом, гарантируя, таким образом, нормальное функционирование устройства формирования изображения.

Чтобы более ясно и очевидно достигнуть вышеупомянутых целей, признаков и преимуществ вариантов осуществления настоящего раскрытия, ниже в вариантах осуществления будут описаны технические решения, сопровождаемые чертежами. Очевидно, что описанные варианты осуществления являются только некоторыми из вариантов осуществления настоящего раскрытия, но не всеми вариантами осуществления. Основываясь на вариантах осуществления настоящего раскрытия, все другие варианты осуществления, полученные специалистами в данной области техники без каких-либо творческих усилий, должны находиться в рамках объема защиты настоящего раскрытия.

Вариант I осуществления

Чтобы лучше описать варианты осуществления настоящего раскрытия, сначала описывается система координат, используемая на чертежах, где ось X определяется как первое направление. Первое направление может быть направлением длины основного корпуса устройства 200 формирования изображения или может также рассматриваться как направление влево-вправо. Направление оси Y определяется как второе направление и второе направление может быть направлением ширины основного корпуса устройства 200 формирования изображения или может также рассматриваться как направление вперед-назад. Направление оси Z определяется как третье направление и третье направление может быть направлением высоты основного корпуса устройства 200 формирования изображения или может также рассматриваться как направление вверх-вниз.

Как показано на фиг. 1 и 2, устройство формирования изображения, представленное вариантами осуществления настоящего раскрытия, содержит основной корпус 200, а также узел картриджей и узел 240 получения изображения, устанавливаемые в основном корпусе 200. Основной корпус 200 содержит установочную полость 201. Вдоль второго направления входной участок установочной полости 201 имеет отверстие для вставки, чтобы облегчить установку узла картриджей и узла 240 получения изображения в установочную полость 201.

Конкретно, основной корпус устройства 200 формирования изображения обладает прямоугольной формой и снабжен установочной полостью 201. Установочная полость является прямоугольной или имеет другие неправильные формы. Вдоль второго направления входной участок установочной полости 201 имеет отверстие для вставки, чтобы вставлять в него узел картриджей. Открываемая передняя крышка 250 обеспечивается на краю отверстия для вставки. Когда передняя крышка 250 находится в закрытом состоянии, она может уплотнять отверстие для вставки, чтобы изолировать установочную полость 201.

В вариантах осуществления настоящего раскрытия узел картриджей может содержать по меньшей мере один картридж и узел картриджей может вставляться в установочную полость 201, то есть, узел картриджей может устанавливаться в основной корпус 200 с возможностью его снятия. Дополнительно, устройство формирования изображения может быть снабжено по меньшей мере одним картриджем. Картридж может быть картриджем 100 с тонером, содержащим тонер для печати.

Вдоль третьего направления узел картриджей может быть расположен над узлом 240 получения изображения. Узел картриджей содержит четыре картриджа 100 с тонером, расположенных последовательно вдоль первого направления. Каждый картридж может содержать тонер различных цветов. В этом варианте осуществления не существует никаких ограничений. Когда картридж 100 с тонером устанавливается в установочную полость 201 и позиционируется, картридж 100 с тонером может подавать тонер к узлу 240 получения изображения. Второй проводящий контакт картриджа 100 с тонером контактирует с первым проводящим контактом основного корпуса устройства 200 формирования изображения 200 и соединяется с ним электрически.

Однако, когда тонер в картридже с тонером заканчивается, картридж с тонером должен быть заменен. В процессе замены первый проводящий контакт является открытым для воздействия и тонер легко налипает на поверхность первого проводящего контакта. Таким образом, первый проводящий контакт загрязняется или повреждается. После того, как картридж с тонером заменен, в этом случае электрическое соединение между вторым проводящим контактом на новом картридже с тонером и первым проводящим контактом является аномальным, что влияет на нормальное функционирование устройства формирования изображения.

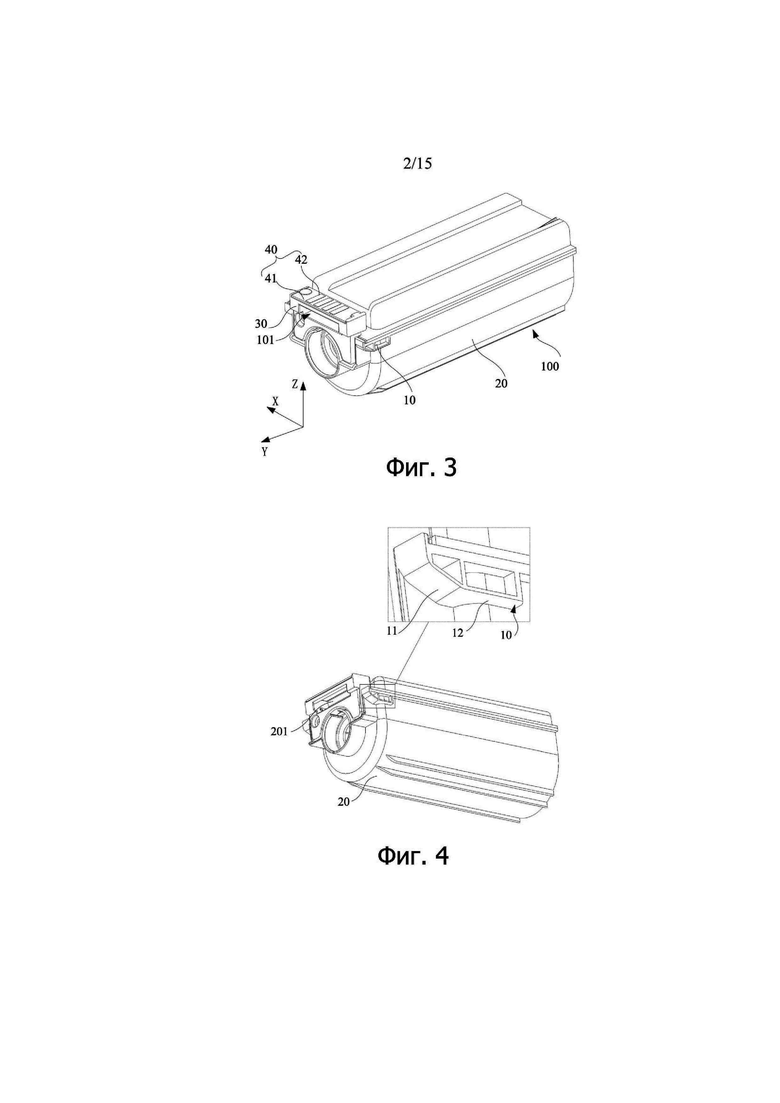

Для решения этой проблемы, как показано на фиг. 3 и фиг. 4, варианты осуществления настоящего раскрытия представляют адаптер, который может устанавливаться на картридже 100 с тонером. Например, адаптер может устанавливаться на корпус 20 картриджа 100 с тонером с возможностью его снятия или адаптер и корпус 20 формируются целиком вместе, что не ограничивает варианты осуществления настоящего раскрытия.

Конкретно, вдоль второго направления (направления, в котором картридж 100 с тонером вставляется в установочную полость 201 основного корпуса 200), корпус 20 содержит первый торец и второй торец, который находится напротив первого торца. Во время процесса вставки картриджа 100 с тонером, первый торец корпуса 20 находится ближе к основному корпусу 200, то есть, первый торец корпуса 20 входит в установочную полость 201 раньше, чем второй торец.

Адаптер содержит нажимной элемент 10, расположенный на первом торце корпуса 20. Нажимной элемент 10 выполнен с возможностью во время процесса вставки картриджа 100 с тонером прикладывать силу вставки от картриджа 100 с тонером вдоль второго направления на защитную конструкцию основного корпуса 200, изменяя положение защитной конструкции в третьем направлении.

Например, когда защитная конструкция находится в первом положении, она может защищать первый проводящий контакт. Когда нажимной элемент 10 воздействует на защитную конструкцию и переводит защитную конструкцию во второе положение, защитная конструкция, может снимать защиту первого проводящего контакта. Таким образом, первый проводящий контакт открывается и электрически соединяется со вторым проводящим контактом 42.

Как показано на фиг. 5-7, основной корпус устройства 200 формирования изображения, представляемого вариантами осуществления настоящего раскрытия, содержит защитную конструкцию 220 и первый проводящий контакт 230. Задняя рама 210 обеспечивается в установочной полости 201 и защитная конструкция 220 обеспечивается на задней раме 210. Защитная конструкция 220 располагается совместно с нажимным элементом 10, чтобы принимать силу от нажимного элемента 10. Под действием силы защитная конструкция 220 изменяет свое положение в третьем направлении.

Защитная конструкция 220 содержит защитный элемент 223. Например, защитный элемент 223 может быть защитной крышкой. Первый проводящий контакт 230 выполнен с возможностью наличия упругой контактной конструкции. Часть первого проводящего контакта 230 электрически присоединяется к основному корпусу 200. К части первого проводящего контакта 230 имеется доступ в установочной полости 201. Когда полость 201 вставлена в картридж 100 с тонером и установлена на место, первый проводящий контакт 230 может контактировать и электрически соединяться со вторым проводящим контактом 42. Установка на место в настоящем раскрытии интерпретируется как установка картриджа 100 с тонером в основной корпус устройства 200 формирования изображения и способность выполнять операции формирования изображения, такие как обычная печать и обычная подача тонера.

Соответственно, картридж 100 с тонером содержит не только корпус 20 и второй проводящий контакт 42, но также часть 101 для размещения. Когда картридж 100 с тонером вставляется в основной корпус 200 вдоль второго направления, часть 101 для размещения выполнена с возможностью формирования защищенного пространства. Таким образом, защитный элемент 223 может вставляться в защищенное пространство, чтобы избежать взаимодействия между защитным элементом 223 и корпусом 20. Это гарантирует, что после того, как картридж 100 с тонером установлен на место, первый проводящий контакт 230 и второй проводящий контакт 42 располагаются напротив друг друга вдоль третьего направления и эти два контакта могут быть электрически соединены.

Как показано на фиг. 7 и 8, в одном из вариантов осуществления вдоль третьего направления защитный элемент 223 располагается ниже первого проводящего контакта 230 и защищает первый проводящий контакт 230. Когда картридж 100 с тонером не вставлен в установочную полость 201, защитный элемент 223 находится в первом положении (начальное положение) и защитный элемент 223 располагается вокруг первого проводящего контакта 230, чтобы защищать первый проводящий контакт 230. Это препятствует налипанию тонера на первый проводящий контакт 230 во время замены картриджа 100 с тонером или препятствует загрязнению или повреждению первого проводящего контакта 230.

Как показано на фиг. 9-12, когда картридж 100 с тонером с помощью адаптера вставляется в установочную полость 201 основного корпуса 200, нажимной элемент 10 взаимодействует с защитной конструкцией 220 так, что защитный элемент 223 вставляется в установочную полость 201 основного корпуса 200 и основной корпус 200 устанавливается на место. В этом случае защитный элемент 223 помещается в части 101 для размещения. Защитный элемент 223 переходит во второе положение вдоль третьего направления и отделяется от первого проводящего контакта 230, так что первый проводящий контакт 230 открывается, то есть, защитный элемент 223 снимает защиту первого проводящего контакта 230. Затем второй проводящий контакт 42 перемещается в положение, противоположное первому проводящему контакту 230 и эти два контакта электрически соединяются.

Адаптер, представляемый вариантами осуществления настоящего раскрытия, может взаимодействовать с защитной конструкцией 220 во время процесса замены картриджа 100 с тонером. Таким образом, защитный элемент 223 защищает первый проводящий контакт 230, чтобы избежать налипания тонера на первый проводящий контакт 230 и загрязнения или повреждения первого проводящего контакта 230. Это гарантирует, что второй проводящий контакт 42 замененного картриджа 100 с тонером имеет стабильный контакт с первым проводящим контактом 230, обеспечивая, таким образом, нормальное функционирование устройства формирования изображения.

Адаптер, представленный вариантами осуществления настоящего раскрытия, может быть устанавливаться на корпус 20 картриджа 100 с тонером с возможностью его снятия. Адаптер содержит установочную конструкцию, выполненную с возможностью установки нажимного элемента 10 в корпус 20.

Конкретно, установочная конструкция содержит установочную часть, которая используется для установки нажимного элемента 10 на корпус 20 картриджа 100 с тонером. Например, установочная конструкция может быть узлом застежки и нажимной элемент 10 устанавливается на корпус 20 посредством узла застежки. Установочная часть может быть выполнена как застежка и прорезь, взаимодействующая с застежкой. Застежка обеспечивается на корпусе 20, а прорезь обеспечивается на нажимном элементе 10. Нажимной элемент 10 прикрепляется к корпусу 20 через прорезь, чтобы устанавливаться на корпус 20 с возможностью снятия.

Продолжая обращаться к фиг. 4, следует заметить, что в вариантах осуществления настоящего раскрытия, один нажимной элемент 10 обеспечивается на каждой из обеих сторон корпуса 20 вдоль второго направления и два нажимных элемента 10 могут симметрично располагаться на корпусе 20. При таком расположении, когда картридж 100 с тонером вставляется в установочную полость 201 основного корпуса 200, защитная конструкция 220 может равномерно подвергаться напряжению, гарантируя, что она может перемещаться из первого положения во второе положение.

Нажимной элемент 10 содержит первую наклонную направляющую 11 и первая наклонная направляющая 11 выполнена с возможностью наклона вверх вдоль второго направления (направления вставки картриджа 100 с тонером). Во время процесса вставки картриджа 100 с тонером в установочную полость 201, первая наклонная направляющая 11 контактирует с защитной конструкцией 220.

Как показано на фиг. 6, в одном из вариантов осуществления защитная конструкция 220 содержит направляющий рельс 225 и первый упругий элемент 224. Направление длины направляющего рельса 225 совместимо со вторым направлением и он скользит вверх и вниз относительно задней рамы 210 вдоль третьего направления. Защитный элемент 223 может двигать вместе с направляющим рельсом 225. Направление расширения и сжатия первого упругого элемента 224 совместимо с третьим направлением. Один конец первого упругого элемента 224 соединяется с направляющим рельсом 225 и прикладывает к направляющему рельсу 225 силу упругости или восстанавливающую силу вдоль третьего направления.

Вдоль второго направления конец направляющего рельса 225, дальний от задней рамы 210, снабжен второй наклонной направляющей 2251, которая взаимодействует с первой наклонной направляющей 11. Вторая наклонная направляющая 2251 проходит наклонно вниз вдоль второго направления. По мере того, как картридж 100 с тонером вставляется в установочную полость 201, первая наклонная направляющая 11 и вторая наклонная направляющая 2251 сцепляются вместе. Сила вставки со стороны второго направления картриджа 100 с тонером под действием первой наклонной направляющей 11 частично преобразуется в составляющую силы вдоль третьего направления. Составляющая силы в третьем направлении заставляет направляющий рельс 225 двигаться вниз вдоль третьего направления, так чтобы защитный элемент 223 мог перемещаться из первого положения во второе положение.

Дополнительно, чтобы гарантировать, что во время процесса вставления картриджа с тонером, первая наклонная направляющая 11 контактирует с защитной конструкцией 220 раньше других частей корпуса 20. В вариантах осуществления настоящего раскрытия нажимной элемент 10 обеспечивается на первом торце корпуса 20 и первая наклонная направляющая 11 выступает из торцевой поверхности первого торца корпуса 20 вдоль второго направления, то есть, вдоль направления вставки картриджа 100 с тонером. По сравнению с торцевой поверхностью первого торца картриджа 100 с тонером, первая наклонная направляющая 11 находится ближе к одной стороне основного корпуса 200, чтобы гарантировать, что первая наклонная направляющая 11 контактирует со второй наклонной направляющей 2251 раньше торцевой поверхности первого торца. Такое расположение может гарантировать надежность первой наклонной направляющей 11 и второй наклонной направляющей 2251.

В другом варианте осуществления нажимной элемент 10 не только содержит первую наклонную направляющую 11, но также и первую горизонтальную несущую поверхность 12, и первая несущая поверхность 12 контактирует с первой наклонной направляющей 11. Вдоль второго направления первая горизонтальная несущая поверхность 12 расположена на стороне первой наклонной направляющей 11, дальней от основного корпуса 200. То есть, во время процесса вставки картриджа 100 с тонером в установочную полость 201 первая наклонная направляющая 11 контактирует со второй наклонной направляющей 2251 раньше первой горизонтальной несущей поверхности 12.

Соответственно, направляющий рельс 225 также содержит вторую горизонтальную несущую поверхность 2252 и вторая горизонтальная несущая поверхность 2252 контактирует со второй наклонной направляющей 2251. Вторая горизонтальная несущая поверхность 2252 расположена на стороне второй наклонной направляющей 2251, дальней от корпуса 20, и вторая горизонтальная несущая поверхность 2252 выполнена с возможностью сцепления с первой горизонтальной несущей поверхностью 12.

В вариантах осуществления настоящего раскрытия, когда картридж 100 с тонером вставлен в полость размещения основного корпуса 200 и первая наклонная направляющая 11 сцепляется со второй наклонной направляющей 2251, первая наклонная направляющая 11 может оказывать давление на первый упругий элемент 224. Таким образом, направляющий рельс 225 опускается вдоль третьего направления, перемещая, тем самым, защитный элемент 223 из первого положения во второе положение.

Поскольку картридж 100 с тонером продолжает быть вставленным вдоль второго направления, когда первая горизонтальная несущая поверхность 12 сцепляется со второй горизонтальной несущей поверхностью 2252, защитная конструкция 220 и картридж 100 с тонером может ограничиваться в движении в третьем направлении. Таким образом, защитный элемент223 находится во втором положении. При картридже 100 с тонером, установленным на место, защитный элемент 223 размещается в части 101 для размещения в корпусе 20 и первый проводящий контакт 230 электрически соединяется со вторым проводящим контактом 42.

Как показано на фиг. 13, чтобы уменьшить силу трения, когда первая наклонная направляющая 11 сцепляется со второй наклонной направляющей 2251, нажимной элемент 10, представленный в вариантах осуществления настоящего раскрытия, также содержит первый ролик 13. Первый ролик 13 с возможностью вращения располагается на первой наклонной направляющей 11 и, по меньшей мере, часть внешней периферийной поверхности первого ролика 13 выступает из первой наклонной направляющей 11, чтобы гарантировать, что когда первая наклонная направляющая 11 сцепляется со второй наклонной направляющей 2251, вторая наклонная направляющая 2251 может входить в контакт с внешней периферийной поверхностью первого ролика 13, тем самым снижая силу трения, когда первая наклонная направляющая 11 и вторая наклонная направляющая 2251 контактируют.

Как показано на фиг. 14, чтобы уменьшить силу трения, когда первая наклонная направляющая 11 сцепляется со второй наклонной направляющей 2251, вторая наклонная направляющая 2251 может быть снабжена вторым роликом 226. Второй ролик 226 с возможностью вращения располагается на второй наклонной направляющей 2251. По меньшей мере, часть внешней периферийной поверхности второго ролика 226 выступает из второй наклонной направляющей 2251, чтобы гарантировать, что когда первая наклонная направляющая 11 сцепляется со второй наклонной направляющей 2251, первая наклонная направляющая 11 может входить в контакт с внешней периферийной поверхностью второго ролика 226, уменьшая, таким образом, силу трения, когда первая наклонная направляющая 11 и вторая наклонная направляющая 2251 контактируют друг с другом.

Альтернативно, чтобы уменьшить силу трения, когда первая наклонная направляющая 11 сцепляется со второй наклонной направляющей 2251, первая наклонная направляющая 11 снабжена первым роликом 13. Одновременно, вторая наклонная направляющая 2251 снабжена вторым роликом 226. Варианты осуществления настоящего раскрытия это не ограничивают.

Как показано на фиг. 15-17, в другом варианте осуществления, когда нажимной элемент 10, представленный в вариантах осуществления настоящего раскрытия, входит в контакт с защитной конструкцией 220, защитный элемент 223 перемещается вверх вдоль третьего направления и воздействует на первый проводящий контакт 230. Чтобы достигнуть цели снятия защиты первого проводящего контакта 230, второй проводящий контакт 42 картриджа 100 с тонером и первый проводящий контакт 230 могут электрически соединяться.

Конкретно, вдоль второго направления (направления вставки картриджа 100 с тонером) первая наклонная направляющая 11 нажимного элемента 10 проходит наклонно вниз. Соответственно, защитная конструкция 220 содержит вторую наклонную направляющую 2251, которая взаимодействует с первой наклонной направляющей 11.

Например, защитная конструкция 220 также содержит направляющий рельс 225 и защитный элемент 223. Защитный элемент 223 связан с направляющим рельсом 225 и может двигать вместе с направляющим рельсом 225. Первый конец направляющего рельса 225 скользит вверх и вниз относительно задней рамы 210 и второй конец направляющего рельса 225 используются для вхождения в контакт с нажимным элементом 10. Вторая наклонная направляющая 2251 располагается на втором конце направляющего рельса 225 и проходит наклонно вверх вдоль второго направления. Вторая наклонная направляющая 2251 может сцепляться с первой наклонной направляющей 11.

Следует заметить, что в этом варианте осуществления нажимной элемент 10 также содержит первую горизонтальную несущую поверхность 12, соединенную с первой наклонной направляющей 11. Соответственно, направляющий рельс 225 также снабжен второй горизонтальной несущей поверхностью 2252, соединенной со второй наклонной направляющей 2251.

Как показано на фиг. 18 и 19, когда картридж 100 с тонером вставляется в полость для размещения основного корпуса 200, а также, когда первая наклонная направляющая 11 сцепляется со второй наклонной направляющей 2251, первая наклонная направляющая 11 может оказывать давление на первый упругий элемент 224, чтобы передвигать направляющий рельс 225 вверх вдоль третьего направления, перемещая, таким образом, защитный элемент 223 из первого положения во второе положение. Защитный элемент 223 перемещается к упомянутому выше первому проводящему контакту 230 и оказывает воздействие на первый проводящий контакт 230, снимая, таким образом, защиту первого проводящего контакта 230.

По мере того как картридж 100 с тонером продолжает вставляться вдоль второго направления, когда первая горизонтальная несущая поверхность 12 сцепляется со второй горизонтальной несущей поверхностью 2252, в этом случае защитная конструкция 220 и картридж 100 с тонером могут быть ограничены в движении по третьему направлению. Это приводит защитный элемент 223 во второе положение. При картридже 100 с тонером, установленном на месте, первый проводящий контакт 230 электрически соединяется со вторым проводящим контактом 42.

Вариант II осуществления

Как показано на фиг. 3 и 4, картридж 100 с тонером, представленный вариантами осуществления настоящего раскрытия, содержит корпус 20. Корпус 20 содержит полость и выпуск для тонера, соединенный с полостью. Полость используется для размещения тонера. Тонер для печати может подаваться узлу 240 получения изображения через выпуск для тонера.

Весь корпус 20 имеет форму длинной трубы. Вдоль второго направления корпус 20 содержит противоположные первый торец и второй торец. Корпус 20 содержит установочную область, расположенную на первом торце корпуса 20. Установочная область снабжена установочной конструкцией и установочная конструкция используется для установки адаптера.

Например, адаптер содержит нажимной элемент 10. Установочная конструкция может быть узлом защелки. Нажимной элемент 10 устанавливается на корпус 20 посредством узла защелки. Узел защелки содержит застежку и прорезь, действующую вместе с застежкой. Застежка обеспечивается на корпусе 20, а прорезь находится на нажимном элементе 10. Нажимной элемент 10 соединяется с застежкой корпуса 20 через прорезь, так чтобы нажимной элемент 10 мог устанавливаться на корпус 20 с возможностью его снятия.

Картридж 100 с тонером, представленный вариантами осуществления настоящего раскрытия, с возможностью снятия устанавливается на основном корпусе устройства 200 формирования изображения. Например, основной корпус 200 снабжен установочной полостью 201 и картридж 100 с тонером может вставляться в установочную полость 201. Корпус 20 имеет часть 101 для размещения, второй проводящий контакт 42 и нажимной элемент 10. Что касается решения взаимодействия между частью 101 для размещения, нажимным элементом 10 и защитной конструкцией 220 основного корпуса 200, подробности не будут здесь описываться в деталях. Обращайтесь к варианту I осуществления.

Картридж 100 с тонером, представленный вариантами осуществления настоящего раскрытия, не только содержит адаптер, расположенный на корпусе 20, но также содержит устройство 40 хранения и скобу 30 для монтажа устройства 40 хранения. Конкретно, устройство 40 хранения может быть чипом, который используется для хранения информации, такой как наличие тонера в картридже 100 с тонером, и устройство 40 хранения используется для электрического соединения с первым проводящим контактом 230 основного корпуса 200, чтобы установить связь между картриджем 100 с тонером и устройством формирования изображения.

Устройство 40 хранения содержит подложку 41 и множество связных выводов, находящихся на подложке 41. Множество связных выводов выполнено в виде вторых проводящих контактов 42. Скоба 30 используется для установки устройства 40 хранения. Например, скоба 30 обеспечивается на торцевой поверхности первого торца корпуса 20. Вдоль третьего направления скоба 30 располагается в верхнем положении на торцевой поверхности первого торца и подложка 41 устанавливается на скобу 30. Таким образом, устройство 40 хранения устанавливается на корпус 20.

Дополнительно, скоба 30, корпус 20 и подложка 41 окружают часть 101 для размещения. Часть 101 для размещения снабжена отверстием во втором направлении. Отверстие действует совместно с защитным элементом 223. Во время процесса вставки картриджа 100 с тонером в установочную полость 201 защитный элемент 223 может быть помещен в часть 101 для размещения через отверстие, чтобы избежать помехи со стороны защитного элемента 223 и корпуса 20. В то же время первый проводящий контакт 230 и второй проводящий контакт 42 также располагаются друг против друга.

Следует заметить, что скоба 30 сама по себе снабжена частью 101 для размещения. Например, скоба 30 выполнена как установочный картридж с пространством для размещения внутри картриджа. Подложка 41 может быть расположена сверху установочного картриджа или внутри установочного картриджа, что не ограничивается в вариантах осуществления настоящего раскрытия. Отверстие обеспечивается на боковой стенке картриджа и отверстие взаимодействует с защитным элементом 223. Когда картридж 100 с тонером вставляется в установочную полость 201, защитный элемент 223 может быть помещен в часть 101 для размещения через отверстие.

Как показано на фиг. 7 и 12, в одном из вариантов осуществления подложка 41 расположена поверх скобы 30 и второй проводящий контакт 42 расположен на стороне подложки 41, дальней от скобы 30, то есть, второй проводящий контакт 42 находится на стороне, дальней от части 101 для размещения. Соответственно, второй проводящий контакт 42 может находиться напротив первого проводящего контакта 230. После того как картридж 100 с тонером вставлен в основной корпус 200 и установлен на место и защитный элемент 223 находится во втором положении и помещен в части 101 для размещения, второй проводящий контакт 42 располагается ниже первого проводящего контакта 230 и эти два контакта контактируют друг с другом и электрически соединены.

Как показано на фиг. 20, в другом варианте осуществления второй проводящий контакт 42 расположен обращенным к части 101 для размещения, то есть второй проводящий контакт 42 находится в части 101 для размещения. Например, верхняя поверхность части 101 для размещения снабжена сквозным отверстием, соединенным с его пространством для размещения и второй проводящий контакт 42 открывается в сквозном отверстии. Соответственно, первый проводящий контакт 230 расположен на защитном элементе 223 и находится на верхней поверхности защитного элемента 223.

Например, первый проводящий контакт 230 расположен в канавке защитного элемента 223. Альтернативно, проводящий лист 270, электрически соединенный с первым проводящим контактом 230, располагается на верхней поверхности защитного элемента 223. Когда защитный элемент 223 помещается в часть 101 для размещения, проводящий лист 270 контактирует со вторым проводящим контактом 42. Проводящий лист 270 может быть упругим проводящим листом 270.

Когда картридж 100 с тонером вставлен в основной корпус устройства 200 формирования изображения и установлен на место и защитный элемент 223 находится во втором положении и помещен в часть 101 для размещения, канавка находится напротив первого проводящего контакта 230. Второй проводящий контакт 42 расположен ниже первого проводящего контакта 230 и эти два контакта контактируют и электрически соединяются.

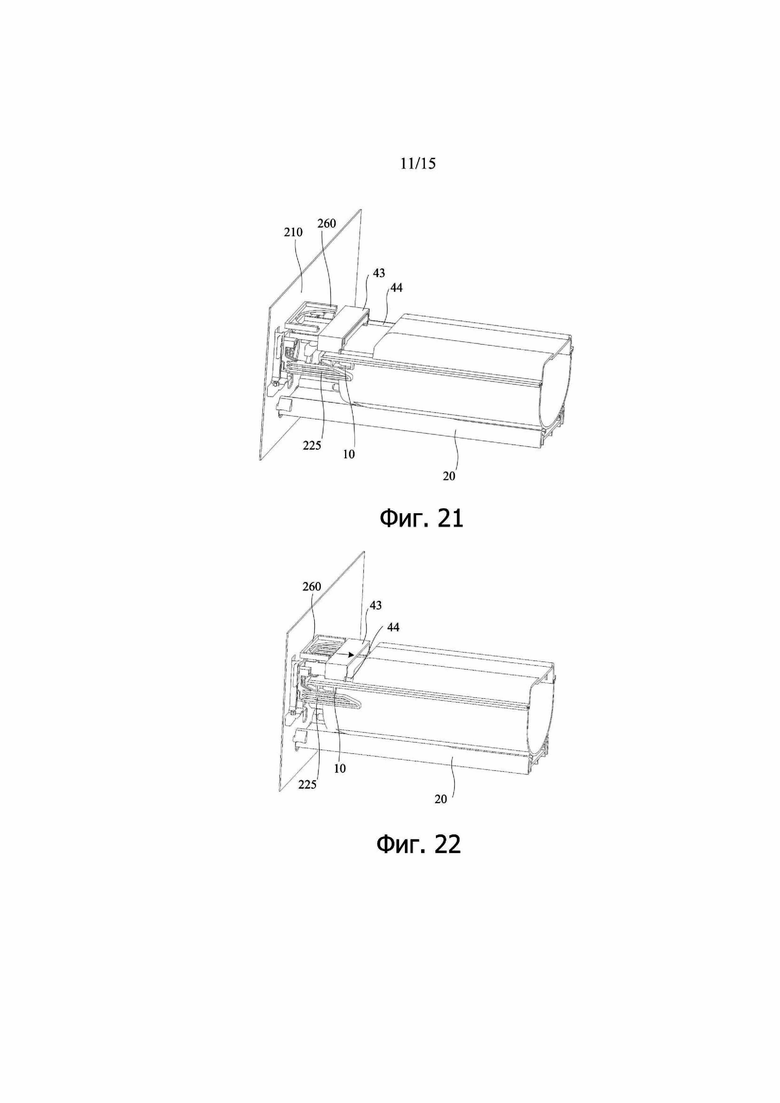

Как показано на фиг. 21 и 22, варианты осуществления настоящего раскрытия должны защищать второй проводящий контакт 42 во время процесса вставки картриджа 100 с тонером. Картридж 100 с тонером также содержит первую защитную крышку 43. Первая защитная крышка 43 устанавливается с возможностью сдвига по скобе 30 вдоль второго направления и первая защитная крышка 43 помещается над вторым проводящим контактом 42. В этом случае, подложка 41 располагается на вершине скобы 30 и второй проводящий контакт 42 расположен на стороне подложки 41, дальней от скобы 30.

Первая защитная крышка 43 выполнена таким образом, что когда картридж вставляется в основной корпус 200 и устанавливается на место и защитный элемент 223 находится во втором положении и помещен в часть 101 для размещения, защитный элемент 223 может нажимать на первую защитную крышку 43, чтобы сдвигать ее и получать доступ ко второму проводящему контакту 42.

Например, защитный элемент 223 снабжен первым нажимным элементом 260, который взаимодействует с первой защитной крышкой 43. Первый нажимной элемент 260 расположен на пути сдвига первой защитной крышки 43. Когда картридж 100 с тонером вставляется в установочную полость 201, первый нажимной элемент 260 может войти в контакт с первой защитной крышкой 43 и нажать на первую защитную крышку 43, чтобы двигаться в противоположном направлении относительно направления вставки, открывая, таким образом, доступ ко второму проводящему контакту 42. Это устанавливает второй проводящий контакт 42 ниже первого проводящего контакта 230 и эти два контакта находятся в контакте и электрически соединены.

Чтобы дополнительно защитить второй проводящий контакт 42, когда картридж 100 с тонером вынимается из основного корпуса 200, в вариантах осуществления настоящего раскрытия второй проводящий контакт 42 обеспечивается между первой защитной крышкой 43 и скобой 30. Направление расширения и сжатия второго упругого элемента 44 совпадает с направлением вставки картриджа 100 с тонером. Второй упругий элемент 44 расположен на стороне первой защитной крышки 43, дальней от первого нажимного элемента 260, и второй упругий элемент 44 выполнен с возможностью приложения силы упругости к первой защитной крышке 43.

Когда картридж 100 с тонером вставляется в установочную полость 201, первый нажимной элемент 260 контактирует с первой защитной крышкой 43. Первый нажимной элемент 260 крепится к основному корпусу 200 и под действием силы вставки картриджа 100 с тонером преодолевает силу упругости второго упругого элемента 44. Второй упругий элемент 44 начинает сжиматься и первая защитная крышка 43 сдвигается. Когда картридж 100 с тонером вставляется в основной корпус 200 и устанавливается на место, второй упругий элемент 44 находится в сжатом состоянии и первая защитная крышка 43 сдвигается в сторону подложки 41, открывая доступ ко второму проводящему контакту 42. Это делает второй проводящий контакт 42 расположенным ниже первого проводящего контакта 230 и эти два контакта контактируют и электрически соединяются.

И наоборот, когда картридж 100 с тонером отделяется от установочной полости 201, то есть, когда защитный элемент 223 отделяется от части 101 для размещения, первый нажимной элемент 260 постепенно отделяется от первой защитной крышки 43 и второй упругий элемент 44 приходит в исходное состояние. Затем первая защитная крышка 43 движется над подложкой 41 и закрывает второй проводящий контакт 42, чтобы защитить второй проводящий контакт 42.

Как показано на фиг. 23, в других вариантах осуществления картридж 100 с тонером, представленный вариантами осуществления настоящего раскрытия, помещает чип в других местах на корпусе 20. Например, чип располагается на нижней стенке корпуса 20 вдоль третьего направления. Это расположение может предотвратить царапание и загрязнение второго проводящего контакта 42 картриджа 100 с тонером.

Конкретно, картридж 100 с тонером дополнительно содержит компонент 70 адаптера, который располагается наверху корпуса 20. Компонент 70 адаптера соединяется со вторым проводящим контактом 42 через сигнальный провод. Компонент 70 адаптера выполнен как множество проводящих листов, расположенных сверху корпуса 20, и множество проводящих листов соответственно располагаются согласно множеству первых проводящих контактов 230.

Дополнительно, компонент адаптера 70 выполнен таким образом, что когда картридж 100 с тонером вставляется в основной корпус 200 и устанавливается на место и защитный элемент 223 находится во втором положении и помещен в часть 101 для размещения, каждый проводящий лист компонента 70 адаптера 70 электрически соответственно соединяется со множеством первых проводящих контактов 230.

В некоторых вариантах осуществления чип располагается на корпусе 20 с возможностью перемещения. Чип с возможностью перемещения устанавливается на корпус 20 вдоль третьего направления и чип скрыт в корпусе 20. Когда необходимо соединить второй проводящий контакт 42 с первым проводящим контактом 230, чип может быть легко передвинут вверх вдоль третьего направления и войти в контакт с первым проводящим контактом 230.

Например, как показано на фиг. 24 и 25, упругий элемент A располагается под подложкой 41 чипа и упругий элемент A прикладывает силу упругости к подложке 41. Второй проводящий контакт 42 располагается на верхней поверхности подложки 41. В исходном состоянии второй проводящий контакт 42 находится ниже, чем верхняя поверхность корпуса 20. Когда картридж 100 с тонером вставляется в основной корпус 200 и устанавливается на место и защитный элемент 223 находится во втором положении и помещен в части 101 размещения, чип может быть разблокирован. Под действием упругого элемента А подложка 41 перемещается вверх и электрически соединяется с первым проводящим контактом 230.

Вариант III осуществления

Как показано на фиг. 26 и 27, варианты осуществления настоящего раскрытия представляют картридж 100 с тонером. Нажимной элемент 10 обеспечивается в безопасной области корпуса 20 и нажимной элемент 10 перемещается в третьем направлении относительно корпуса 20. Когда нажимной элемент 10 находится в контакте с защитной конструкцией 220, нажимной элемент 10 может нажимать на защитную конструкцию 220 вдоль третьего направления под действием внешней силы, так чтобы защитный элемент 223 передвинулся из первого положения во второе положение.

Конкретно, картридж 100 с тонером также содержит связующую конструкцию 60. Связующая конструкция 60 содержит соединительный стержень 61 и вращающийся вал 62. Вращающийся вал 62 расположена в середине соединительного стержня 61 и соединительный стержень 61 соединяется с возможностью вращения с боковой стенкой корпуса 20 через вращающийся вал 62. Корпус 20 содержит расположенные напротив друг друга первый торец и второй торец, где нажимной элемент 10 с возможностью сдвига располагается на боковой стенке первого торца корпуса 20 и вершина нажимного элемента 10 соединяется с концом соединительного стержня 61.

Второй конец корпуса 20 снабжен вращающейся ручкой 50, а другой конец соединительного стержня 61 соединяется с вращающейся ручкой 50. Когда вращающаяся ручка 50 вращается, соединительный стержень 61 следует за ней. Например, когда вращающаяся ручка 50 вращается против часовой стрелки, соединительный стержень 61 может прикладывать убывающее давление на нажимной элемент 10, таким образом приводя в движение нажимной элемент 10, чтобы двигаться вниз.

Когда картридж 100 с тонером, соответствующий настоящему раскрытию, вставляется в установочную полость 201 основного корпуса 200 и нажимной элемент 10 контактирует с защитной конструкцией 220 (например, с направляющим рельсом 225), вращающаяся ручка 50 передает усилие нажимному элементу 10. Сила действует на направляющий рельс 225 и сжимает первый упругий элемент 224. Защитный элемент 223 перемещается во второе положение вдоль третьего направления и отделяется от первого проводящего контакта 230, так чтобы первый проводящий контакт 230 освобождался, то есть, защита первого проводящего контакта 230 снимается. Второй проводящий контакт 42 движется в положение напротив первого проводящего контакта 230 и эти два контакта электрически соединяются.

Вариант IV осуществления

Узел картриджей, представленный вариантами осуществления настоящего раскрытия, может с возможностью снятия устанавливаться на основной корпус устройства 200 формирования изображения и узел картриджей содержит множество картриджей.

Конкретно, узел картриджей может вставляться в установочную полость 201 основного корпуса 200. Картридж может быть картриджем 100 с тонером и картридж 100 с тонером содержит тонер для печати. Вдоль третьего направления узел картриджей может быть расположен над узлом 240 получения изображения. Узел картриджей содержит четыре картриджа 100 с тонером, расположенные последовательно вдоль первого направления. Каждый картридж может содержать тонер различных цветов. Варианты осуществления настоящего раскрытия это не ограничивают.

Когда картридж 100 с тонером устанавливается в установочную полость и позиционируется, картридж 100 с тонером может подавать тонер узлу 240 получения изображения. Конкретно, узел 240 получения изображения содержит фоточувствительный барабан, чистящее лезвие, разрядник, зарядный узел и проявляющий узел, где зарядный узел равномерно заряжает поверхность фоточувствительного барабана. Узел экспонирования использует лазер для оказания воздействия и сканирования фоточувствительного барабан, так чтобы равномерно заряженная поверхность фоточувствительного барабана несла на себе электростатическое скрытое изображение. Электростатическое скрытое изображение проявляется проявочным узлом и тонером и переносится на промежуточную транспортную ленту. После того, как перенос завершен, чистящее лезвие удаляет тонер, остающийся на поверхности фоточувствительного барабана, и разрядник снимает заряд, остающийся на фоточувствительном барабане, делая фоточувствительный барабан готовым к следующему получению изображения.

Дополнительно, чтобы легко отличить каждый картридж 100 с тонером, упомянутый выше, размер нажимного элемента 10 для каждого картриджа 100 с тонером может отличаться, реализуя, таким образом, надежную обработку. Надежная обработка здесь означает предотвращение установки картриджа 100 с тонером на узле картриджей в неправильное положение, такое, когда картридж 100 с черным тонером устанавливается в положение картриджа 100 с желтым тонером или картридж 100 с тонером устанавливается в основной корпус 200 перевернутым. Например, в некоторых вариантах осуществления размер каждого нажимного элемента 10 отличается и форма и конструкция также могут отличаться, что не ограничивается вариантами осуществления настоящего раскрытия.

Вариант V осуществления

Как показано на фиг. 3-7, устройство формирования изображения, представленное вариантом осуществления настоящего раскрытия, содержит основной корпус 200 и вышеупомянутый картридж 100 с тонером или узел картриджей. Основной корпус 200 имеет установочную полость 201. Картридж 100 с тонером или узел картриджей может с возможностью снятия устанавливаться в основной корпус 200. Например, картридж 100 с тонером может вставляться в установочную полость 201 и когда тонер в картридже 100 с тонером заканчивается, картридж 100 с тонером может быть заменен.

Дополнительно, основной корпус 200 снабжен гнездом для вставки картриджа 100 с тонером и гнездо соединяется с установочной полостью 201, так чтобы картридж 100 с тонером мог вставляться в установочную полость 201 через гнездо. Основной корпус 200 также содержит первый проводящий контакт 230 и защитную конструкцию 220. Защитная конструкция 220 и первый проводящий контакт 230 располагаются в установочной области 201. Защитная конструкция 220 содержит установочную раму 221, несущую плиту 222, защитный элемент 223 и первый упругий элемент 224. Установочная рама 221 обеспечивается на задней раме 210 основного корпуса 200 и установочная рама 221 используется для установки несущей плиты 222. Несущая плита 222 с возможностью сдвига устанавливается на установочной раме 221 и несущая плита 222 может сдвигаться относительно установочной рамы 221 вдоль третьего направления.

Защитный элемент 223 располагается на стороне несущей плиты 222, дальней от задней рамы 210. Защитный элемент 223 может быть расположен напротив первого проводящего контакта 230 вдоль третьего направления и защищать первый проводящий контакт 230. Например, защитный элемент 223 имеет канавку и первый проводящий контакт 230 может размещаться в канавке.

Например, защитный элемент 223 может быть плоской пластиной. Край защитного элемента 223 загибается вверх вдоль третьего направления, чтобы сформировать фланец. Фланец располагается вдоль периферии защитного элемента 223, чтобы сформировать защитный элемент 223 с конструкцией канавки.

Первый упругий элемент 224 расположен между несущей плитой 222 и установочной рамой 221. Направление расширения и сжатия первого упругого элемента 224 соответствует третьему направлению. Один конец первого упругого элемента 224 соединяется с нижним торцом несущей плиты 222. Другой конец первого упругого элемента 224 соединяется с установочной рамой 221 и первый упругий элемент 224 может прикладывать силу упругости к несущей плите 222 вдоль третьего направления. Под действием силы упругости несущая плита 222 и защитный элемент 223 могут двигаться вверх и вниз вдоль третьего направления.

В вариантах осуществления настоящего раскрытия защитный элемент 223 выполнен так, что когда картридж 100 с тонером не вставлен в основной корпус устройства 200 формирования изображения, защитный элемент 223 находится в первом положении и первый проводящий контакт 230 расположен в канавке защитного элемента 223, то есть, защитный элемент 223 защищает первый проводящий контакт 230.

Когда картридж 100 с тонером вставлен в основной корпус устройства 200 формирования изображения и установлен на место, нажимной элемент 10 картриджа 100 с тонером контактирует с несущей плитой 222 и прикладывает давление к несущей плите 222, чтобы сжать первый упругий элемент 224. Защитный элемент 223 опускается вдоль третьего направления с помощью несущей плиты 222 во второе положение. Защитный элемент 223 поддерживает определенное расстояние до первого проводящего контакта 230. На первый проводящий контакт 230 оказывается воздействие и защита первого проводящего контакта 230 защитным элементом 223 отключается. Таким образом, второй проводящий контакт 42 электрически соединяется с первым проводящим контактом 230.

При таком построении устройство формирования изображения, представленное вариантами осуществления настоящего раскрытия, может взаимодействовать с защитной конструкцией 220 во время процесса замены картриджа 100 с тонером, так чтобы защитный элемент 223 защищал первый проводящий контакт 230 и препятствовал налипанию тонера на первый проводящий контакт. Или чтобы первый проводящий контакт 230 не загрязнялся или не повреждался, так чтобы второй проводящий контакт 42 замененного картриджа 100 с тонером находился в устойчивом контакте с первым проводящим контактом 230, обеспечивая, таким образом, нормальное функционирование устройства формирования изображения.

Установочная рама 221 в вариантах осуществления настоящего раскрытия содержит первую П-образную раму 2211 и вторую П-образную раму 200. Первая П-образная рама 2211 и вторая П-образная рама 2212 проходят вдоль третьего направления и первая П-образная рама 2211 и вторая П-образная рама 2212 располагаются напротив друг друга и разнесены относительно друг друга вдоль первого направления на заднем раме 210. Первая П-образная рама 2211 и вторая П-образная рама 2212 расположены в отверстии для вставки контейнера с тонером.

Первая П-образная рама 2211 и вторая П-образная рама 2212 соответственно с возможностью сдвига соединены с обеими сторонами несущей плиты 222. Боковые стенки первой П-образной рамы 2211 и второй П-образной рамы 2212, расположенные вблизи друг друга, соответственно снабжены направляющими прорезями и направляющие прорези проходят вдоль третьего направления. Обе стороны несущей плиты 222 соответственно с возможностью сдвига установлены в направляющих прорезях. Дополнительно, направляющие рельсы соответственно располагаются с обеих сторон несущей плиты 222. Направляющие рельсы взаимодействуют с направляющими прорезями, то есть, несущая плита 222 установлена с возможностью сдвига в направляющих прорезях установочной рамы 221 с помощью направляющих рельсов.

Следует заметить, что первая П-образная рама 2211 и вторая П-образная рама 2212 в вариантах осуществления настоящего раскрытия могут устанавливаться с возможностью снятия на задней раме 210. Первый упругий элемент 224 соответственно расположен между основанием первой П-образной рамы 2211, основанием второй П-образной рамы 2212 и несущей плитой 222. Направление расширения и сжатия первого упругого элемента 224 соответствует третьему направлению и используется, чтобы прикладывать силу упругости к несущей плите 222.

В вариантах осуществления настоящего раскрытия несущая плита 222 также снабжена силовым передаточным рычагом. Когда картридж 100 с тонером вставляется в установочную полость 201 основного корпуса 200, силовой передаточный рычаг выполняется с возможностью контакта нажимного элемента 10 картриджа 100 с тонером и передачи силы от картриджа 100 с тонером, заставляя первый упругий элемент 224 сжиматься. Силовой передаточный рычаг располагается на стороне несущей плиты 222, дальней от задней рамы 210. Первый конец силового передаточного рычага соединяется с несущей плитой 222. Второй конец силового передаточного рычага проходит вдоль второго направления и направление расширения соответствует направлению вставки картриджа 100 с тонером.

Например, в одном из вариантов осуществления, чтобы направлять картридж 100 с тонером, когда он вставляется в основной корпус 200, с обеих сторон несущей плиты 222 в вариантах осуществления настоящего раскрытия соответственно обеспечиваются два направляющих рельса 225. Эти два направляющих рельса 225 расположены напротив друг друга и разнесены между собой вдоль первого направления и каждый направляющий рельс 225 выполнен как силовой передаточный рычаг.

Первый конец направляющего рельса 225 соединен с несущей плитой 222, а второй конец направляющего рельса 225 контактирует с нажимным элементом 10 картриджа 100 с тонером. Второй конец направляющего рельса 225 связан с присоединенной второй наклонной направляющей 2251 и присоединенной второй горизонтальной несущей поверхностью 2252. Вторая наклонная направляющая 2251 располагается на стороне второй горизонтальной несущей поверхности 2252, дальней от несущей плиты 222, и проходит с наклоном вниз. То есть, когда картридж 100 с тонером вставлен в установочную полость 201, вторая наклонная направляющая 2251 сначала контактирует с нажимным элементом 10.

Следует заметить, что в этом варианте осуществления нажимной элемент 10 также содержит первую горизонтальную несущую поверхность 12, соединенную с первой наклонной направляющей 11 и первая наклонная направляющая 11 может сцепляться со второй наклонной направляющей 2251. Первая горизонтальная несущая поверхность сцепляется со второй горизонтальной несущей поверхностью 2252.

Когда картридж 100 с тонером вставляется в установочную полость 201 основного корпуса 200 и первая наклонная направляющая 11 сцепляется со второй наклонной направляющей 2251, первая наклонная направляющая 11 может оказывать давление на первый упругий элемент 224. Таким образом, направляющий рельс 225 движется вверх вдоль третьего направления, тем самым перемещая защитный элемент 223 из первого положения во второе положение. Защитный элемент 223 движется вверх к первому проводящему контакту 230, открывая первый проводящий контакт 230 и снимая, таким образом, защиту с первого проводящего контакта 230.

По мере того, как картридж 100 с тонером продолжает вставляться вдоль второго направления, когда первая горизонтальная несущая поверхность 12 сцепляется со второй горизонтальной несущей поверхностью 2252, защитная конструкция 220 и картридж 100 с тонером могут ограничиваться для движения в третьем направлении. Таким образом, защитный элемент 223 находится во втором положении. Когда картридж 100 с тонером установлен на место, первый проводящий контакт 230 контактирует со вторым проводящим контактом 42 и контакты электрически соединяются.

Чтобы уменьшить силу трения, когда первая наклонная направляющая 11 сцепляется со второй наклонной направляющей 2251, вторая наклонная направляющая 2251 может быть снабжена вторым роликом 226. Второй ролик 226 располагается с возможностью вращения во второй наклонной направляющей 2251. Второй ролик 226 с возможностью вращения располагается во второй наклонной направляющей 2251 и, по меньшей мере, часть внешней периферийной поверхности второго ролика 226 выступает из второй наклонной направляющей 2251. Таким образом, когда первая наклонная направляющая 11 сцепляется со второй наклонной направляющей 2251, первая наклонная направляющая 11 может войти в контакт с внешней периферийной поверхностью второго ролика 226, снижая, таким образом, силу трения, когда первая наклонная направляющая 11 контактирует со второй наклонной направляющей 2251.

Дополнительно, чтобы уменьшить силу трения, когда первая наклонная направляющая 11 сцепляется со второй наклонной направляющей 2251, первая наклонная направляющая 11 снабжена первым роликом 13 и, одновременно, вторая наклонная направляющая 2251 снабжена вторым роликом 226. Варианты осуществления настоящего раскрытия это не ограничивают.

Как показано на фиг. 28 и 29, в устройстве формирования изображения, представленном вариантами осуществления настоящего раскрытия, в основном корпусе 200 также обеспечивается связующий компонент. Связующий компонент соединяется с узлом 280 привода основного корпуса 200. Узел 280 привода содержит первую зубчатую шестерню 281 и вторую зубчатую шестерню 282. Оси вращения первой зубчатой шестерни передачи 281 и второй зубчатой шестерни 282 параллельны.

Связующий компонент связан со второй зубчатой шестерней 282. Связующий компонент выполнен таким образом, что когда картридж 100 с тонером устанавливается в основной корпус 200 и устанавливается на место, связующий компонент движется и сцепляет вторую зубчатую шестерню 282 с первой зубчатой шестерней 281. Затем весь узел 280 привода начинает работать. С другой стороны, когда картридж 100 с тонером не устанавливается в основной корпус 200, первая зубчатая шестерня 281 и вторая зубчатая шестерня 282 остаются разделенными.

Вариант VI осуществления

Устройство формирования изображения, представленное вариантами осуществления настоящего раскрытия, содержит основной корпус 200 и картридж. В том типе картриджа, который показан в этом варианте осуществления, фоточувствительный барабан, зарядный валик и проявляющее устройство, в котором хранится тонер, интегрируются, формируя картридж. Картридж выполнен с возможностью снятия с основного корпуса 200 устройства формирования изображения. Дополнительно, хотя картридж, описанный выше, является примером, настоящее раскрытие этим не ограничивается. Например, может использоваться проявочный картридж, содержащий тонер и проявочное устройство без фоточувствительного барабана. Также возможно использование картриджа 100 с тонером, который не содержит валик. Альтернативно, также возможно использовать картридж с фоточувствительным барабаном, который не содержит проявочное устройство, но интегрирует в себе фоточувствительный барабан и зарядный валик.

Следует заметить, что рабочий процесс устройства формирования изображения, представленного вариантами осуществления настоящего раскрытия, описывается ниже.

Как показано на фиг. 30, устройство формирования изображения может быть принтером, имеющим четыре картриджа 6Y, 6M, 6C и 6K, которые создают желтые, пурпурные, синие и черные изображения с помощью тонера (называемые изображениями Y, М, C и K, создаваемыми с помощью тонера). Картридж 100 с тонером соответственно использует тонер Y, М, C и K различных цветов, формируя подложки изображения разного цвета, но эти четыре картридж 100 с тонером имеют одинаковую конструкцию и могут заменяться картриджем 100 с тонером каждый раз, когда требуется пополнение тонера. Например, будет приведено описание, предполагающее, что картридж с тонером 6Y, создающий с помощью тонера изображение цвета Y, является репрезентативным примером четырех картриджей с тонером.

Картридж с тонером 6Y содержит фотопроводник 1Y, нанесенный на барабан, устройство очистки барабана, разрядник (не показан), зарядное устройство и проявочное устройство. Картридж с тонером 6Y с возможностью снятия устанавливается на основной корпус и эти части могут заменяться в любое время. Зарядное устройство равномерно заряжает поверхность фотопроводника, вращающегося в направлении по часовой стрелке, с помощью проявочного блока (не показан). Экспозиционное сканирование выполняется лазерным светом L, где поверхность равномерно заряженного фотопроводника несет на себе электростатическое скрытое изображение. Электростатическое скрытое изображение проявляется проявочным устройством, используя тонер Y для изображения, получаемого с помощью тонера Y.

Дополнительно выполняется промежуточный перенос на промежуточную транспортную ленту 8. После прохождения через процесс промежуточного переноса, устройство очистки барабана удаляет тонер, остающийся на поверхности фотопроводника. Дополнительно, после очистки разрядник снимает любой остаточный заряд с фотопроводника. Поверхность фотопроводника приводится в исходное состояние посредством снятия заряда, что подготавливает ее к последующему получению изображения. Аналогично, в других картриджах с тонерами 6M, 6C, и 6K изображения, получаемые с помощью тонеров М, C и K, также формируются на фотопроводниках 1M, 1C и 1 K и выполняется промежуточный перенос на промежуточную транспортную ленту 8.

Экспонирующее устройство 7 обеспечивается в нижней части каждого из картриджей с тонером 6Y, 6M, 6C и 6K. Экспонирующее устройство 7, служащее в качестве блока формирования скрытого изображения, облучает каждый фотопроводник в картриджах с тонером 6Y, 6M, 6C и 6K лазерным светом L, излучаемым на основе информации об изображении, и экспонирует каждый фотопроводник с помощью лазерного света L.

В отношении экспозиции, электростатические скрытые изображения Y, М, C и K формируются на фотопроводниках 1Y, 1M, 1C и 1K. Кроме того, экспозиционное устройство 7 излучает свет через две или более оптических линзы и отражающие зеркала, и сканирует лазерный свет (L), излучаемый источником света, посредством многоугольного зеркала, вращаемого двигателем привода вращения. Блок подачи бумаги, содержащий приемную кассету 26 для бумаги, обеспечивается в днище экспонирующего устройства 7 и валик 27 подачи бумаги и пара 28 встречно вращающихся валиков обеспечивается в приемной кассете для бумаги.

В приемной кассете 26 для бумаги помещается большое количество листов P офисной бумаги и валик 27 подачи бумаги находится в контакте с верхним листом Р большой стопки офисной бумаги. Когда вращающийся валик 27 подачи бумаги вращается против часовой стрелки блоком привода, верхний лист P офисной бумаги транспортируется в положение между валиками встречно вращающейся пары 28 валиков. Хотя встречно вращающиеся пара 28 валиков выполняет вращательный привод валиков для захвата листа Р офисной бумаги, вращательный привод сразу останавливается. Лист P офисной бумаги транспортируется во вторичную область захвата переноса парой вращающихся валиков 28 в соответствующее время. В блоке подачи бумаги сочетание валика 27 подачи бумаги и встречно вращающейся пары 28 валиков (пара синхронно вращающихся валиков) используется для конфигурации блока передачи. Этот блок передачи транспортирует лист P офисной бумаги из приемной кассеты 26 для вторичного захвата переноса.

Промежуточный блок 15 переноса, который выполняет промежуточный перенос изображения, используя круговую промежуточную транспортную ленту 8 (промежуточный носитель передачи), обеспечивается в верхней части каждого из картридж с тонером 6Y, 6M, 6C и 6K. Промежуточный блок 15 переноса снабжен четырьмя первичными роликами смещения переноса 9Y, 9M, 9C и 9K, чистящим устройством 14 и промежуточной транспортной лентой 8. Кроме того, промежуточный блок 15 переноса содержит вторичный ролик 16 поддержки переноса, чистящий валик 17, валик натяжения и т.п. Поскольку промежуточная транспортная лента 8 вращается против часовой стрелки, круговой перенос выполняется вращательным приводом по меньшей мере одного из этих трех валиков. Таким образом, первичные валики смещения переноса 9Y, 9M, 9C и 9K перемещают промежуточную транспортную ленту 8 для кругового переноса между фотопроводниками 1Y, 1M, 1C и 1K и, соответственно, формируют первичную область захвата переноса.

При этом переносе тонер прижимает смещение переноса противоположной полярности (например, положительной полярности) к задней поверхности промежуточной транспортной ленты 8 (внутренняя поверхность кольца). Все валики, за исключением первичных валиков смещения переноса 9Y, 9M, 9C и 9 K электрически заземляются.

Наряду с круговым переносом, промежуточная транспортная лента 8 подвергается процессу последовательного прохождения через первичные области захвата переноса Y, М, C и K. Изображения Y, М., C и K, полученные с помощью тонера от фотопроводников 1Y, 1M, 1C и 1K, накладываются и являются перенесенными изображениями первого уровня. Поэтому изображение, полученное с помощью тонера, в котором накладываются четыре цвета (называемое четырехцветным изображением, полученным с помощью тонера) формируется на промежуточной транспортной ленте 8.

При процессе вторичного захвата переноса, который вставляется между промежуточной транспортной лентой 8 и вторичным валиком 19 переноса, на офисную бумагу P выполняется поверхностный перенос в прямом направлении и в направлении в сторону, противоположную вращению встречно вращающейся пары 28 валиков.

Когда лист Р офисной бумаги, посланный из вторичной области захвата переноса, проходит между валиками закрепляющего устройства 20, четырехцветные изображения, полученные с помощью тонера, перенесенные на поверхность, закрепляются, используя нагревание и давление. В дальнейшем, лист Р офисной бумаги транспортируется через пару разрядных валиков 29 и выводится из принтера. На верхней поверхности основного корпуса принтера обеспечивается участок 30 укладки. Листы P офисной бумаги, выпущенные от выпускающей пары 29 валиков наружу принтера, укладываются один за другим в стопку на участке 30 укладки.

Настоящее раскрытие относится к технической области печатающего оборудования и, в частности, к адаптеру, картриджу, узлу картриджей и к устройству формирования изображения. Адаптер устанавливается на картридже, расположенном на основном корпусе устройства формирования изображения с возможностью его снятия. Основной корпус имеет первый проводящий контакт и защитную конструкцию. Защитная конструкция расположена на задней раме основного корпуса. Защитная конструкция имеет защитный элемент. Когда картридж не вставлен в основной корпус, защитный элемент находится в первом положении, которое защищает первый проводящий контакт. Картридж имеет корпус, часть для размещения и второй проводящий контакт. Часть для размещения расположена на корпусе. Второй проводящий контакт используется для электрического соединения с первым проводящим контактом. Адаптер имеет нажимной элемент, который используется для взаимодействия с защитной конструкцией. Технический результат заключается в обеспечении надежного контакта между проводящими контактами картриджа с тонером и основного корпуса, повышая удобство эксплуатации, а также избежание некорректной работы устройства формирования изображения. 3 н. и 17 з.п. ф-лы, 30 ил.

1. Адаптер, установленный на картридже, в котором

картридж располагается с возможностью снятия на основном корпусе устройства формирования изображения; основной корпус устройства формирования изображения содержит первый проводящий контакт и защитную конструкцию; защитная конструкция располагается на задней раме основного корпуса устройства формирования изображения; защитная конструкция содержит защитный элемент; и когда картридж не вставлен в основной корпус устройства формирования изображения, защитный элемент находится в первом положении, в котором защищается первый проводящий контакт;

картридж содержит корпус, часть для размещения и второй проводящий контакт; часть для размещения расположена на корпусе; и второй проводящий контакт используется для электрического соединения с первым проводящим контактом; и

адаптер содержит нажимной элемент; нажимной элемент используется для взаимодействия с защитной конструкцией; когда адаптер устанавливается на картридж, а также, когда картридж вставляется в основной корпус устройства формирования изображения и устанавливается на место, защитный элемент находится во втором положении и размещается в части для размещения; и защитный элемент снимает защиту первого проводящего контакта, обеспечивая электрическое соединение между вторым проводящим контактом картриджа и первым проводящим контактом.

2. Адаптер по п. 1, дополнительно содержащий установочную конструкцию, в котором

установочная конструкция используется для установки нажимного элемента на корпус картриджа; и

установочная конструкция содержит установочную часть для расположения нажимного элемента на корпусе картриджа с возможностью его снятия.

3. Адаптер по п. 1, в котором нажимной элемент содержит первую наклонную направляющую; и когда адаптер устанавливается на картридж, а также, когда картридж вставляется в основной корпус устройства формирования изображения вдоль направления вставки картриджа, первая наклонная направляющая наклоняется вверх.

4. Адаптер по п. 1, в котором нажимной элемент содержит первую наклонную направляющую; и когда адаптер устанавливается на картридж, а также, когда картридж вставляется в основной корпус устройства формирования изображения вдоль направления вставки картриджа, по сравнению с торцевой поверхностью картриджа, первая наклонная направляющая находится ближе к боковой стороне основного корпуса устройства формирования изображения.

5. Адаптер по п. 1, в котором нажимной элемент содержит первую наклонную направляющую и первую горизонтальную несущую поверхность, которая соединена с первой наклонной направляющей; и когда адаптер устанавливается на картридж, а также, когда картридж вставляется в основной корпус устройства формирования изображения вдоль направления вставки картриджа, по сравнению с первой горизонтальной несущей поверхностью первая наклонная направляющая находится ближе к боковой стороне основного корпуса устройства формирования изображения.

6. Адаптер по п. 1, в котором

нажимной элемент содержит первую наклонную направляющую и первую горизонтальную несущую поверхность, которая соединена с первой наклонной направляющей; защитная конструкция дополнительно содержит направляющий рельс и первый упругий элемент; и направляющий рельс содержит вторую наклонную направляющую и вторую горизонтальную несущую поверхность, которая соединена со второй наклонной направляющей; и

когда первая наклонная направляющая выполнена с возможностью сцепления со второй наклонной направляющей, первая наклонная направляющая оказывает давление на первый упругий элемент, чтобы переместить защитный элемент из первого положения во второе положение; и когда первая горизонтальная несущая поверхность выполнена с возможностью сцепления со второй горизонтальной несущей поверхностью, защитный элемент находится во втором положении.

7. Картридж, расположенный на основном корпусе устройства формирования изображения с возможностью его снятия, в котором

основной корпус устройства формирования изображения содержит первый проводящий контакт и защитную конструкцию; защитная конструкция расположена на задней раме основного корпуса устройства формирования изображения; защитная конструкция содержит защитный элемент; и когда картридж не вставлен в основной корпус устройства формирования изображения, защитный элемент находится в первом положении, которое защищает первый проводящий контакт; и

картридж содержит:

корпус, имеющий торцевую поверхность;

второй проводящий контакт, выполненный с возможностью электрического соединения с первым проводящим контактом;

часть для размещения, расположенную на корпусе; и

нажимной элемент, расположенный на корпусе и выполненный с возможностью взаимодействия с защитной конструкцией; когда картридж вставляется в основной корпус устройства формирования изображения и устанавливается на место, причем защитный элемент находится во втором положении и помещен в части для размещения, защитный элемент снимает защиту первого проводящего контакта и осуществляет электрическое соединение между вторым проводящим контактом и первым проводящим контактом.

8. Картридж по п. 7, в котором нажимной элемент содержит первую наклонную направляющую; во время процесса вставки картриджа в основной корпус устройства формирования изображения вдоль направления вставки картриджа первая наклонная направляющая наклоняется вверх.

9. Картридж по п. 7, в котором нажимной элемент содержит первую наклонную направляющую; во время процесса вставки картриджа в основной корпус устройства формирования изображения вдоль направления вставки картриджа, по сравнению с торцевой поверхностью картриджа, первая наклонная направляющая находится ближе к боковой стороне основного корпуса устройства формирования изображения.

10. Картридж по п. 7, в котором нажимной элемент содержит первую наклонную направляющую и первую горизонтальную несущую поверхность, которая соединяется с первой наклонной направляющей; во время процесса вставки картриджа в основной корпус устройства формирования изображения вдоль направления вставки картриджа, по сравнению с первой горизонтальной несущей поверхностью, первая наклонная направляющая находится ближе к боковой стороне основного корпуса устройства формирования изображения.

11. Картридж по п. 7, в котором

нажимной элемент содержит первую наклонную направляющую и первую горизонтальную несущую поверхность, которая соединяется с первой наклонной направляющей; защитная конструкция дополнительно содержит направляющий рельс и первый упругий элемент; и направляющий рельс содержит вторую наклонную направляющую и вторую горизонтальную несущую поверхность, которая соединяется со второй наклонной направляющей; и

нажимной элемент взаимодействует с направляющим рельсом; когда первая наклонная направляющая сцепляется со второй наклонной направляющей, картридж оказывает давление на первый упругий элемент, чтобы переместить защитный элемент из первого положения во второе положение; и когда первая горизонтальная несущая поверхность сцепляется со второй горизонтальной несущей поверхностью, защитный элемент находится во втором положении.

12. Картридж по п. 7, дополнительно содержащий скобу и устройство хранения, установленное на скобе, в котором

устройство хранения содержит второй проводящий контакт; и

скоба, устройство хранения и корпус окружают часть для размещения и часть для размещения имеет отверстие, которое взаимодействует с защитным элементом; или скоба снабжена частью для размещения и в части для размещения имеется отверстие, взаимодействующее с защитным элементом.

13. Картридж по п. 12, в котором

второй проводящий контакт расположен на стороне, дальней от части для размещения; и

когда картридж вставляется в основной корпус устройства формирования изображения и устанавливается на место, а также, когда защитный элемент находится во втором положении и размещен в части для размещения, второй проводящий контакт выполнен с возможностью электрического соединения с первым проводящим контактом.

14. Картридж по п. 12, в котором второй проводящий контакт находится в части для размещения;

первый проводящий контакт расположен в выемке защитного элемента, когда картридж вставляется в основной корпус устройства формирования изображения и устанавливается на место и когда защитный элемент находится во втором положении и размещен в части для размещения, первый проводящий контакт и второй проводящий контакт электрически соединяются.

15. Картридж по п. 12, дополнительно содержащий первую защитную крышку, в котором

первая защитная крышка устанавливается с возможностью сдвига на скобе и закрывает собой второй проводящий контакт; когда картридж вставляется в основной корпус устройства формирования изображения и устанавливается на место, а также, когда защитный элемент находится во втором положении и помещен в часть для размещения, первая защитная крышка выполнена с возможностью нажатия посредством защитного элемента для выполнения сдвига, открывая доступ ко второму проводящему контакту.

16. Картридж по п. 15, в котором

второй упругий элемент обеспечивается между первой защитной крышкой и скобой; и

второй упругий элемент выполнен с возможностью приложения силы упругости к первой защитной крышке; когда картридж вставляется в основной корпус устройства формирования изображения и устанавливается на место, а также, когда защитный элемент находится во втором положении и помещен в часть для размещения, второй упругий элемент сжимается и сдвигает первую защитную крышку, чтобы открыть доступ ко второму проводящему контакту; и когда защитный элемент отделен от части для размещения, второй упругий элемент устанавливается в исходное состояние, выполняя закрывание первой защитной крышкой второго проводящего контакта.

17. Картридж по п. 7, дополнительно содержащий компонент адаптера, электрически соединенный со вторым проводящим контактом, в котором

компонент адаптера расположен сверху корпуса; когда картридж вставляется в основной корпус устройства формирования изображения и устанавливается на место, а также, когда защитный элемент находится во втором положении и помещен в части для размещения, компонент адаптера выполнен с возможностью электрического соединения с первым проводящим контактом.

18. Картридж по п. 9, в котором второй проводящий контакт расположен с возможностью движения; когда картридж вставляется в основной корпус устройства формирования изображения и устанавливается на место, а также, когда защитный элемент находится во втором положении и помещен в части для размещения, второй проводящий контакт электрически соединяется с первым проводящим контактом.

19. Картридж по п. 9, в котором вдоль первого направления второй проводящий контакт расположен сверху корпуса.

20. Устройство формирования изображения, содержащее основной корпус, в котором основной корпус снабжен гнездом для вставки картриджа, и основной корпус также содержит первый проводящий контакт и защитную конструкцию;

защитная конструкция содержит установочную раму, несущую плиту, защитный элемент и первый упругий элемент, причем установочная рама обеспечивается на задней раме основного корпуса, установочная рама используется для установки несущей плиты и несущая плита сдвигается относительно установочной рамы вдоль третьего направления; защитный элемент расположен на стороне несущей плиты, дальней от задней рамы и защитный элемент расположен напротив первого проводящего контакта;

первый упругий элемент расположен между несущей плитой и установочной рамой и прикладывает силу упругости к несущей плите вдоль третьего направления; когда картридж не вставлен в основной корпус устройства формирования изображения, защитный элемент находится в первом положении и защитный элемент защищает первый проводящий контакт; когда картридж вставляется в основной корпус устройства формирования изображения и устанавливается на место, защитный элемент находится во втором положении; защита первого проводящего контакта посредством защитного элемента снимается и второй проводящий контакт электрически соединяется с первым проводящим контактом.
