Зимняя жерлица Российский патент 2025 года по МПК A01K97/01 A01K97/12

Изобретение относится к любительскому и спортивному рыболовству и может использоваться при ловле хищной рыбы в зимнее время.

На сегодняшний день известны различные патенты на изобретения и полезные модели для подледного лова рыбы (RU, 2005370, МПК А01К 97/12, опубл. 15.01.1994 г., RU, 2010518, МПК А01К 97/12, опубл. 15.04.1994 г., RU, 203533, МПК A01K 97/01, A01K 87/00,  A01K 97/12, опубл. 08.04.2021 г., RU, 203533, МПК A01K 97/01, A01K 87/00,  A01K 97/12, опубл. 08.04.2021 г. и др.). Однако, они плохо подходят для ловли в перволедье, в период наилучшего клева хищных пород рыб. Как правило, в это время, ловля осуществляется в коряжниках и прибрежной зоне, с большим количеством растительности. Поэтому, использование снастей оснащенных различными механизмами неограниченного схода лески, часто приводит к тому, что после поклевки, рыба путает леску в корягах и другой растительности, что приводит к ее сходу и потере снасти.

Известна жерлица для подледной ловли рыбы, включающая подставку в виде пластины с отверстием, прорезь для размещения лесы оснастки и вставленный в отверстие стержень-сигнализатор, выполненный с возможностью изменения соотношения его плеч после установки жерлицы на ребро подставки. Стержень-сигнализатор имеет конусную форму или цилиндрическую с буртиком для ограничения его западания в отверстие подставки после поклевки, а один конец стержня-сигнализатора выполнен в виде мотовильца для размещения регулируемой части лесы оснастки (RU, 2295240, МПК А01К 87/00, А01К 97/12, опубл. 20.03.2007).

Недостатком жерлицы является жесткая фиксации лесы на подставке, что может привести к обрыву лесы или к поломке конструкции жерлицы при поклевке крупной рыбы.

Наиболее близкой, к заявляемому техническому решению является жерлица для ловли рыбы, включающая полую стойку, с устанавливаемым на нее кронштейном с осью на которой с возможностью вращения установлена катушка с леской, оснащенная оснасткой и сигнализатор поклевки в виде упругой пластины с флажком. Стойка устанавливается на плоское основание, имеющее сквозное отверстие для прохода лески. При необходимости, жерлица, основанием устанавливается на теплоизоляционную плиту с прорезью для прохода лески. по патенту на изобретение (RU, 2820298, МПК А01К 97/01, А01К 97/12, опубл. 03.06.2024).

Недостатком жерлицы, также как и предыдущих, является неограниченный сход лески, что не приемлемо при ловле в коряжнике. Стопорение катушки, частично решает проблему, но приводит к жесткой фиксации лески, что может привести к ее обрыву или к поломке конструкции жерлицы при поклевке крупной рыбы.

Технический результат заключается в повышении эксплуатационных характеристик зимней жерлицы при ее использовании в коряжниках и прибрежной зоне, с большим количеством растительности.

Сущность изобретения заключается в том, что зимняя жерлица, включающая полую стойку с ограничителем и отверстием для прохода лески, на полой стойке с помощью оси установлена пружина, один конец которой переходит в хлыстик, а другой жестко закреплен к полой стойке, на хлыстике установлены мотовильце с леской, оснащенной оснасткой и сигнализатор поклевки в виде флажка, к полой стойке на стержне смонтирован с возможностью вращения сторожок в виде крючка, полая стойка установлена на плоское основание, имеющее сквозное отверстие для прохода лески с оснасткой.

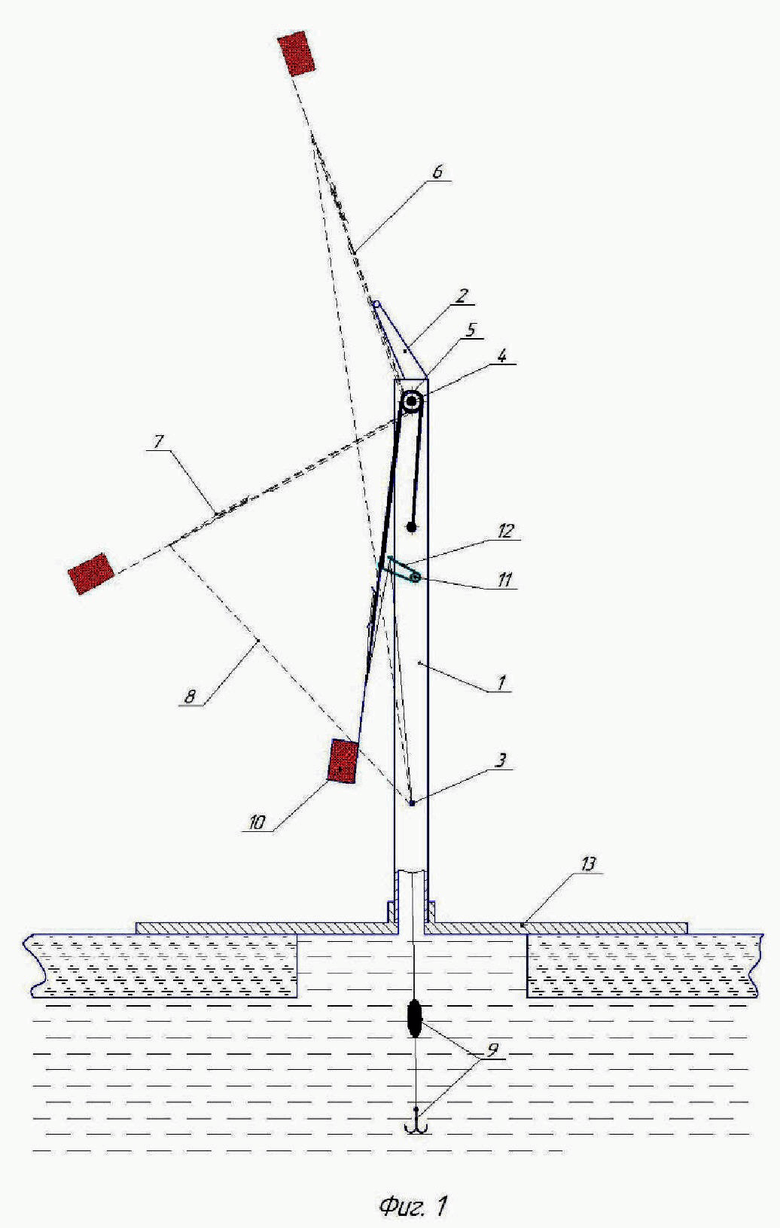

На фиг. 1 изображена зимняя жерлица, вид сбоку, на фиг. 2 зимняя жерлица в рабочем положении.

Зимняя жерлица (фиг.1 и 2) содержит полую стойку 1 с ограничителем 2 и отверстием 3 для прохода лески 8. На полой стойке 1 с помощью оси 4 установлена подвижная пружина 5 один конец которой переходит в хлыстик 6, а другой жестко закреплен к полой стойке 1. На хлыстике 6 жестко установлено мотовильце 7 с леской 8, оснащенной оснасткой 9 и сигнализатором поклевки 10. К полой стойке 1 на стержне 11 смонтирован свободно вращающийся сторожок 12 в виде крючка. Полая стойка 1 устанавливается на плоское основание 13, имеющее сквозное отверстие 14 для прохода лески 8 с оснасткой 9.

Зимняя жерлица работает следующим образом. При подготовке жерлицы к работе, из мотовильца 7 отматывают часть лески 8 в зависимости от условий ловли, и взводят пружину 5 хлыстика 6, фиксируя ее в рабочем положении с помощью сторожка 12. Оснащенную зимнюю жерлицу устанавливают на лунку и присыпают плоское основание 13 и часть плоской стойки 1 снегом (при наличии), во избежание обледенения лунки. Во время поклевки, при резком рывке лески 8, сторожок 12 слетает с хлыстика 6. За счет усилия оказываемого пружиной 5, хлыстик 6 взмывает вверх до ограничителя 2, подсекая при этом рыбу и сигнализируя о поклевке с помощью сигнализатора 10. Ввиду фиксированной длины лески 8, рыба не может завести оснастку 9 в коряги, а подпружиненный хлыстик 6 играет роль амортизатора, предохраняя от обрыва лески 8.

По сравнению с известными решениями предлагаемая конструкция позволяет повысить эксплуатационные характеристики зимней жерлицы при ее использовании в коряжниках и прибрежной зоне, с большим количеством растительности.

Изобретение относится к любительскому и спортивному рыболовству и может использоваться при ловле хищной рыбы в зимнее время. Зимняя жерлица включает полую стойку (1) с ограничителем (2) и отверстием (3) для прохода лески (8). На полой стойке (1) с помощью оси (4) установлена пружина (5), один конец которой переходит в хлыстик (6), а другой жестко закреплен к полой стойке (1). На хлыстике (6) установлены мотовильце (7) с леской (8), оснащенной оснасткой (9), и сигнализатор поклевки (10) в виде флажка. К полой стойке (1) на стержне (11) смонтирован с возможностью вращения сторожок (12) в виде крючка. Полая стойка (1) установлена на плоское основание (13), имеющее сквозное отверстие (14) для прохода лески (8) с оснасткой (9). Изобретение позволяет повысить эксплуатационные характеристики жерлицы при ее использовании в коряжниках и прибрежной зоне с большим количеством растительности. 2 ил.

Зимняя жерлица, включающая полую стойку (1) с ограничителем (2) и отверстием (3) для прохода лески (8), на полой стойке (1) с помощью оси (4) установлена пружина (5), один конец которой переходит в хлыстик (6), а другой жестко закреплен к полой стойке (1), на хлыстике (6) установлены мотовильце (7) с леской (8), оснащенной оснасткой (9), и сигнализатор поклевки (10) в виде флажка, к полой стойке (1) на стержне (11) смонтирован с возможностью вращения сторожок (12) в виде крючка, полая стойка (1) установлена на плоское основание (13), имеющее сквозное отверстие (14) для прохода лески (8) с оснасткой (9).
