Устройство для ловли рыбы разборное (варианты) Российский патент 2025 года по МПК A01K97/01 A01K97/12

Область техники:

Изобретение относится к любительскому и спортивному рыболовству и может быть использовано для подледного лова рыбы – МПК А01К 97/01.

Уровень техники:

Известно устройство для подледного лова рыбы, защищенное авторским свидетельством SU 1438676 А1 от 21.08.1986 г. Известное устройство содержит держатель, выполненный в виде штыря, коромысло, выполненное в виде упругой пластины, закрепляемую на одном из его концов катушку с леской, выполненную из пенопласта, и флажковый сигнализатор поклевки. В верхней части держателя соосно установлены две петли. Одна из петель жестко закреплена на держателе и шарнирно соединена с коромыслом. Вторая петля соединена с держателем шарнирно и на ней шарнирно закреплена пластина флажкового сигнализатора (флагшток). В рабочем положении флажок сигнализатора плотно обмотан вокруг конца флагштока, который изогнут так, чтобы флажок укладывался в паз катушки, притормаживая ее разматывание. При поклевке катушка проворачивается, флажок, поднимаясь, выходит из зацепления с ней, выбрасывается вверх и разворачивается. В транспортном положении катушка снимается, остальные детали устройства складываются вместе в одну полосу. Известное устройство обеспечивает надежность индикации поклевки, и компактность при транспортировке и снижает трудоемкость его изготовления. Однако, известное устройство обладает рядом недостатков. Затруднена установка устройства возле лунки на льду, так как воткнуть заостренный конец держателя в лед и надежно закрепить его там проблематично. Применение незаторможенной катушки может после поклевки, в результате её инерционного вращения, привести к сбросу петель лески (так называемой «бороде»), которые при попадании на ось крепления катушки между самой катушкой и коромыслом приведут к стопорению вращения катушки, что в свою очередь может спугнуть клюнувшую на устройство рыбу. При транспортировке компактный пакет деталей может иметь большую длину, не меньше длины пластины флажкового сигнализатора, что неудобно для перевозки. Уменьшение этой длины приведет к ухудшению контроля поклевки, что неудобно при одновременном использовании нескольких устройств. Также конструкция содержит большое количество шарнирных соединений, что при постоянном использовании подразумевает их износ и следовательно увеличивает риски выхода из строя какого-либо элемента при эксплуатации или транспортировке, при этом выход из строя одного из элементов устройства приведет к его полной неработоспособности.

Известна подледная жерлица с объемным сигнализатором – патент RU 2314685 C1 от 04.04.2006 года. Устройство содержит плоское основание, стойку, приспособление для наматывания лески, выполненное в виде мотовила, двуплечую качалку, шарнирно закрепленную на стойке и сигнализатор поклевки, выполненный из жесткой яркой пленки в виде флажка из двух крыльев. Флажок с помощью флагштока установлен на одном конце качалки, мотовило с леской - на другом ее конце. Качалка в своей середине шарнирно, с возможностью поворота в обе стороны, крепится на свободном конце стойки. Другой конец стойки в рабочем положении устройства вставлен в прямоугольное отверстие в основании. У нижнего конца стойки, через отверстие в ней пропущена петля из эластичного материала, которая в рабочем положении устройства натягивается на мотовило и фиксирует его в верхнем положении. Рывок лески при поклевке переворачивает качалку и сбрасывает петлю с мотовила, мотовило уходит вниз, а флажок - вверх, сигнализируя о поклевке.

Устройство улучшает сигнал о поклевке. Объемное мотовило обеспечивает сбрасывание петель лески кольцеобразной формы, что способствует свободному спуску лески в лунку без зацепов. В тоже время применение незаторможенного мотовила с ребрами, на которые наматывается леска, может после поклевки, вследствие неравномерного движения рыбы и инерционности мотовила привести к образованию петель лески (возникновению «бороды»). В собранном состоянии полости объемного мотовила скрывают крючок (тройник) для безопасной транспортировки. Однако фиксация крючка на мотовиле для транспортировки носит случайный характер, так при наматывании лески оснастки на мотовило, крючок, находящийся на конце оснастки, может попасть на любую часть мотовила, что может привести к ненадежной фиксации крючка. Это вызовет неудобство при сматывании жерлицы на рыбалке, а отцепившийся во время транспортировке крючок может привести к запутыванию снасти. Кроме этого сам принцип работы мотовила значительно замедляет установку жерлицы в рабочее положение и её сборку для транспортировки. Сигнал о поклевке, подаваемый устройством может быть недостаточно надежным из-за относительно небольшой высоты подъема флажка, которая в устройстве определяется в основном высотой стойки. Увеличение высоты стойки увеличит габаритные размеры устройства, что неудобно для его транспортировки, а также приведет к его неустойчивости в рабочем положении. Увеличение длины флагштока вновь потребует увеличения высоты стойки, так как флагшток должен быть в рабочем положении до поклевки размещен за стойкой. Также при поклевке мотовило уходит вниз и может попасть в снег (в снежную погоду или при засыпании лунки с жерлицей снегом для предотвращения её замерзания), что приведет к осложнению свободного сбрасывания петель лески с мотовила и как следствие спугнет клюнувшую рыбу. Кроме этого петля из эластичного материала, фиксирующая флагшток в рабочем положении, является подверженным износу элементом жерлицы, выход из строя которого сделает жерлицу неработоспособной.

Также известна Жерлица-автомат по патенту RU 53103 U1 от 18.05.2005 г. Жерлица-автомат состоит из катушки с встроенной в нее пластинчатой пружиной, наружный конец которой соединен с катушкой, а внутренний с осью катушки, полиэтиленовой трубки-стойки, в верхней части которой расположены кронштейны, между которыми установлена ось катушки и основания, в виде быстросъемной плоской текстолитовой подставки, служащей для установки жерлицы на лунку, на которую опирается трубка-стойка.

На определенном расстоянии от верхнего края трубки установлено пропускное кольцо и чуть ниже от него в стенке просверлено отверстие небольшого диаметра (3-4 мм) для пропуска лески внутрь трубки. При установке жерлицы на лунку, подставка и часть трубки-стойки до этого отверстия засыпается снегом, при этом леска снега не касается. На кронштейнах просверлены по одному отверстию для установки проволочного сторожка, который одновременно является направляющей при намотке лески на катушку. На ребордах катушки на одном уровне пропилены по 4 паза, для фиксации катушки сторожком. Рукоятка соединена с осью катушки посредством фрикционного тормоза, служащего для стравливания лески с катушки при поклевке крупной рыбы, которой удается сжать пружину полностью, степень затяжки тормоза регулируется гайкой. Ручка - стопор выполнена и установлена на рукоятку, таким образом, что позволяет ей совершать как вращательные, так и поступательные движения, при фиксации ее на кронштейне.

Сигнализатор поклевки (флажок) установлен на противоположном кронштейне и может выдвигаться вверх при установке жерлицы или задвигается вниз при транспортировке.

При поклевке рыбы происходит рывок. Сторожок выходит из зацепления с катушкой, и катушка начинает резко вращаться. За счет петли между пропускным кольцом и сторожком образуется слабина, в результате этого катушка резко дергает рыбу, т.е. подсекает её. При помощи пружины на больших глубинах жерлица удерживает подсеченную рыбу в натяжении и не дает ей сойти с крючка. На глубинах до трех метров она заводит рыбу в лунку. При ловле в траве, камнях, корягах она не дает рыбе завести снасть в подводные препятствия.

Использование данной конструкции оправдано при условии, когда рыболов не находится в визуальном контракте с жерлицами. В случае поклевки устройство автоматически подсечет рыбу и постарается не позволить ей запутать снасть в каких-либо подводных препятствиях.

Однако ранняя самоподсечка и автоматическое форсирование вываживания может негативно сказаться на результате ловли, увеличивается вероятность холостых поклевок и сходов, так как рыбе не дается воможность заглотить приманку. Крепление стойки на основание неудобно из-за отсутствия элемента фиксации между ними, поэтому если основание примерзнет ко льду или снегу у рыболова не будет возможности взять устрйство за стойку, потому что это приведет к разъединению элементов жерлицы. Кроме этого конструкция жерлицы сложна, неразборна кроме быстросъемного основания и некомпактна, следовательно при транспортировке увеличивается риск поломки элементов снасти, а комплект жерлиц занимает много места.

Также известно устройство-трансформер – подледная жерлица С.В. Петрова (патент RU 2724388 C1 от 04.10.2019 г.), принятое за прототип. Устройство включает основание, стойку, сигнализатор поклевки в виде яркого флажка с флагштоком и приспособление для намотки лески, выполненное в виде мотовила. Основание имеет форму перевернутой тарелки с прорезью для лески. На нем шарнирно, с возможностью поворота в обе стороны, установлена стойка в виде швеллера. На ее конце также шарнирно и с возможностью поворота в обе стороны установлен рычаг, выполненный в виде пластины с косынкой. На конце рычага с возможностью свободного вращения установлено мотовило с леской и с гайкой на конце оси. В рабочем положении стойка устанавливается вертикально, рычаг располагается над основанием, в щель упора на стойке вставляется флагшток, который, после опускания лески в воду, изгибается и концом с сигнальным флажком вставляется между полками мотовила, затормаживая его. При поклевке мотовило поворачивается, флагшток расправляется и поднимает флажок. В транспортном положении рычаг и стойку поворачивают на шарнирах так, чтобы рычаг вошел внутрь стойки, а стойка - внутрь П-образной полости на основании. Флагшток, предварительно вынутый из стойки, изгибая, укладывают внутри основания под язычки, закрепленные на бурте, установленном по периметру основания.

Устройство по прототипу обладает надежной конструкцией, которая минимизирует вероятность поломки, как при транспортировке, так и в процессе ловли, однако в рабочем положении конструкция из стойки и рычага подвержена амортизации, что может привести к опрокидыванию жерлицы при поклевке и в этой ситуации форма мотовила не позволит рыбе сматывать с него леску.

Само мотовило очень заметно с большого расстояния, но способно отпугнуть осторожную рыбу при размотке после поклевки, так как при остановке мотовила в одной плоскости с линией ухода лески в лунку, рыбе потребуется больше усилий чтобы провернуть мотовило, следовательно появившееся сопротивление может заставить рыбу отпустить приманку.

Тонкая настройка вращения мотовила стопорной гайкой для правильной работы жерлицы осложняет ловлю для рыболова, так перетянутая гайка приведет к стопорению мотовила, что отпугнет клюнувшую рыбу, с другой стороны сильно расслабленная гайка повысит инерционность мотовила, что приведет к сбрасыванию петель («бороде») или перехлестам лески через ось вращения мотовила, что в свою очередь также застопорит размотку мотовила.

Складывающаяся конструкция жерлицы добавляет удобство при разборке/сборке жерлиц, однако при складывании жерлицы элементы фиксирующие рычаг на стойке могут потребовать мелкой моторики и следовательно затрудняют процесс сбора устройства, что значительно сказывается при отрицательных температурах. В свою очередь круглая форма тарелки со сферической поверхностью днища выглядит объемной и уменьшает компактность устройства, что в случае с комплектом жерлиц потребует дополнительного места при транспортировке.

Сущность изобретения:

Технический результат изобретения – повышение надежности устройства при эксплуатации, простота и удобство при сборке/разборке и компактность и сохранность при транспортировке.

Этот результат достигается тем, что предлагаемое устройство включает основание, полую стойку, быстросъемную катушку, состоящую из шпули для намотки лески и кронштейна, предназначенного для крепления на стойку, и сигнализатор поклевки в виде яркого флажка на флагштоке. В отличие от прототипа основание выполнено плоским, имеет форму квадрата со скругленными краями и бортом по периметру детали. Данная форма основания при равных габаритных размерах увеличивает площадь опоры устройства в сравнении с круглым основанием и позволяет использовать лунки большего диаметра. Внутри основания выполнены 4 ребра жесткости, направленные от скругленных краев основания к его центру, где соединяются с ребром жесткости в форме окружности, выполненным вокруг отверстия, находящегося в центре основания. Борт и ребра жесткости придают прочность основанию, высота борта позволяет при необходимости поместить внутрь основания утеплитель, который будет дополнительно защищать лунку от промерзания при установленном в рабочем положении предлагаемом устройстве.

Отверстие выполнено круглой формы, от него в противоположные стороны выполнены два прямоугольных выреза. С внутренней стороны основания в противоположные стороны от отверстия, перпендикулярно прямоугольным вырезам выполнены два прямоугольных углубления. В отверстие основания устанавливается полая стойка. Снаружи в нижней части стойки с противоположных сторон расположены два прямоугольных упора со скругленными гранями, выполненные с таким расчетом, чтобы проходить в отверстие основания. Выше упоров, с зазором равным толщине основания, по периметру стойки выполнен ограничитель. Стойка устанавливается в основание до упора в данный ограничитель, после чего для фиксации на основании поворачивается на 90 градусов, упоры попадают на углубления, выполненные на внутренней стороне основания и имеющие чуть меньшие размеры, чем габариты самих упоров для исключения эффекта болтания, тем самым стойка фиксируется в данном положении. Ребро жесткости в форме окружности, находящееся на внутренней стороне основания, выполнено таким диаметром, чтобы упоры стойки не задевали его стенок. Данный способ крепления между основанием и стойкой обеспечивает простое и надежное соединение двух элементов предлагаемого устройства. Внутренний диаметр отверстия стойки выбран с таким расчетом, чтобы пропускать наиболее популярные для ловли на жерлицы размеры крючков, не демонтируя их с оснастки при сборке/разборке устройства, а также смене быстросъемной катушки при необходимости. Высота полой части стойки подобрана таким образом, чтобы осуществлять свободное присыпание устройства снегом для минимизирования замерзания лунки при отрицательных температурах, а также обеспечить минимальные габаритные размеры стойки для комфортной эксплуатации и транспортировки предлагаемого устройства. В верхней части стойки имеется Н-образная вертикальная направляющая, форма которой придает жесткость и надежность конструкции в транспортном и рабочем положениях. Н-образная направляющая предназначена для крепления быстросъемной катушки, которая состоит из кронштейна с ответным отверстием под Н-образную направляющую, шпули, которая установлена и вращается на оси данного кронштейна и стопора, фиксирующей шпулю на оси кронштейна.

Кронштейн представляет собой прямоугольный параллелепипед со скругленными гранями и вертикальным отверстием Н-образной формы, выполненным таким образом, чтобы в него входила Н-образная направляющая стойки. От центра параллелепипеда горизонтально расположена полая ось, соосно с ней выполнена втулка большего диаметра. Внутри оси установлен винт с шестигранной головкой. Разъем, в котором установлен винт, имеет шестигранное углубление под головку винта, что исключает прокручивание винта вокруг своей оси. На полую ось с возможностью свободного вращения в обе стороны надевается шпуля, имеющая соответствующее наружному диаметру полой оси отверстие. При надевании шпули на полую ось втулка кронштейна утапливается в тело шпули в специально предназначенное углубление, выполненное таким образом, чтобы не соприкасаться со стенками и торцом втулки, но с минимальным зазором от них. Глубина отверстия шпули чуть больше длины полой оси, но меньше длины винта. Данные размеры подобраны таким образом, чтобы стопор, накручиваемый на конце винта, установленного в отверстие полой оси, мог притягивать шпулю к кронштейну с целью регулирования вращения шпули или её стопорения. Стопор включает шайбу, которая имеет накатку для удобства регулировки вращения шпули, углубление с установленной самоконтрящейся шестигранной гайкой, предотвращающей самораскручивание стопора и позволяющей осуществить точную настройку вращения катушки, и паз с установленной магнитной вставкой, предназначенной для крепления крючка оснастки при сборке и транспортировке жерлицы. Это позволяет при разборке предлагаемого устройства быстро зацепить крючок оснастки, поместив его в магнитное поле данной магнитной вставки, расположенной на стопоре, что удобно при отрицательных температурах, так как не требует от рыболова мелкой моторики. Также магнитная вставка надежно удерживает крючок оснастки при транспортировке и сохраняет жало и бородку крючков от притупления, так как нет необходимости зацеплять крючок за элементы быстросъемной катушки.

Шпуля выполнена классической формы, в виде плоского цилиндра с пазом для намотки лески. В бортах паза расположены отверстия круглой формы. С наружной стороны центральная часть шпули утоплена внутрь, благодаря чему стопор, фиксирующий шпулю на полой оси, не выступает за ее элементы. Утопленная часть шпули поделена на 4 сегмента, по 90 градусов каждый, две стенки этих сегментов по диагонали убраны – это обеспечивает эффект ряби при вращении шпули для облегчения визуального контроля за предлагаемым устройством на расстоянии. С наружной стороны шпуля имеет 4 равноудаленные друг от друга рукоятки конусной формы, которые предназначены для вращения шпули на оси кронштейна с целью быстрой намотки лески. Форма и количество рукояток подобраны с таким учетом, чтобы при потенциальном сбрасывании петли лески с шпули на наружную сторону ликвидировать возможность перехлеста лески за элементы быстросъемной катушки, что в свою очередь повышает надежность предлагаемого устройства при эксплуатации. На заднем борте шпули выполнены 8 выемок попарно равноудаленных друг от друга. Втулка кронштейна и выемки шпули предназначены для предотвращения стопорения шпули при потенциальном сбрасывании петли лески на внутреннюю сторону и ее перехлесте за ось крепления шпули. Так при сбросе петли лески на внутреннюю сторону, она попадает на втулку кронштейна, диаметр которой подобран таким образом, чтобы при перехлесте лески вокруг втулки обеспечить рыбе, клюнувшей на оснастку предлагаемого устройства, беспрепятственное сматывание лески с катушки. Леска в данном случае проскальзывает по втулке, одновременно с этим попадая на задний борт шпули и смещается по нему до попадания в одну из выемок задней стенки шпули, после чего при продолжении вращения шпули зацепленная за выемку леска проходит один оборот, тем самым устраняя перехлест, образовавшийся на втулке, и в итоге соскальзывает обратно в паз, где находится запас лески предлагаемого устройства.

Конструкция быстросъемных катушек позволяет складывать их между собой для более надежной и компактной транспортировки. Так середина задней стенки кронштейна убрана, габаритный размер данного разъема больше диаметра стопора фиксирующего шпулю на кронштейне. При сборке для транспортировки кронштейна задняя стенка быстросъемной катушки помещается в наружное углубление шпули второй быстросъемной катушки, при этом ее стопор попадает в разъем задней стенки кронштейна первой быстросъемной катушки. Рукоятки шпули второй быстросъемной катушки попадают в отверстия шпули первой быстросъемной катушки, которые выполнены на ее бортах, что обеспечивает центрирование катушек между собой. Данная конструкция быстросъемных катушек позволяет складывать их между собой в любом количестве для более надежной и компактной транспортировки.

Со стороны вертикального отверстия стойки в Н-образной направляющей выполнено углубление с размещенным в нем магнитом. Оно расположено таким образом, что при надевании кронштейна на Н-образную направляющую до упора, магнит находится напротив шестигранной головки винта, установленного в полой оси кронштейна. При надевании кронштейна на стойку шестигранная головка винта попадает в поле действия магнита, тем самым фиксируя быстросъемную катушку на стойке.

Внутри Н-образного отверстия кронштейна со стороны полой оси выполнена канавка для установки флагштока. Когда быстросъемная катушка надета на стойку, данная канавка располагается вдоль Н-образной направляющей, в нее сверху до упора вставляется флагшток. Пластина флагштока проходит между магнитом стойки и винтом кронштейна и также попадает в поле действия магнита, таким образом флагшток также фиксируется на устройстве. На конце флагштока выполнен загиб, ниже которого расположен сигнальный флажок. Загиб необходим для приведения устройства в рабочее положение путем сгибания пластины флагштока перпендикулярно плоскости шпули и зацепления загиба за одно из круглых отверстий в шпуле. При поклевке шпуля проворачивается на кронштейне, загиб сигнализатора выходит из зацепления с одним из отверстий шпули и флагшток распрямляется, поднимая флажок.

Предлагаемое устройство обеспечивает технический эффект при эксплуатации, так как обладает устойчивостью обусловленной большой площадью опоры квадратного основания, на котором все остальные элементы установлены в пределах одной вертикальной оси расположенной в центре основания. Леска уходящая со шпули в лунку также направлена вдоль данной вертикальной оси, что ликвидирует эффект рычага тем самым придавая устройству устойчивость в том числи при резкой поклевке рыбы. Кроме этого конструкция кронштейна с установленной на нем шпулей обеспечивает работу устройства даже при сбрасывании петель лески или ее перехлестов вокруг оси, на которой установлена шпуля. Также быстросъемная катушка обеспечивает возможность быстрой смены оснастки (например, при ее обрыве или необходимости применения оснастки с другими характеристиками), что повышает удобство использования устройства, избегая необходимости перевязывать оснастку. Полая стойка минимизирует контакт лески со снегом, так как леска проходит внутри стойки, что также повышает работоспособность устройства. Движение флажка на длинном упругом флагштоке обеспечивает надежный сигнал о поклевке, а шпуля с расположенными по диагонали вырезами обеспечивает визуальный контроль за движением рыбы после поклевки. Кроме этого сборка/разборка устройства упрощены, в конструкции исключены специальные фиксирующие элементы, все действия исключают необходимость мелкой моторики, в том числе благодаря использованию магнитов для фиксации элементов устройства между собой в рабочем положении и оснастки на быстросъемной катушке при транспортировке. В разобранном состоянии элементы устройства компактны и занимают мало места, быстросъемная катушка выполнена таким образом, что несколько катушек собираются между собой, благодаря чему обеспечивается большая компактность, удобство и сохранность при транспортировке комплекта устройств.

Краткое описание чертежей:

Предлагаемое устройство иллюстрируется следующими материалами, где показаны:

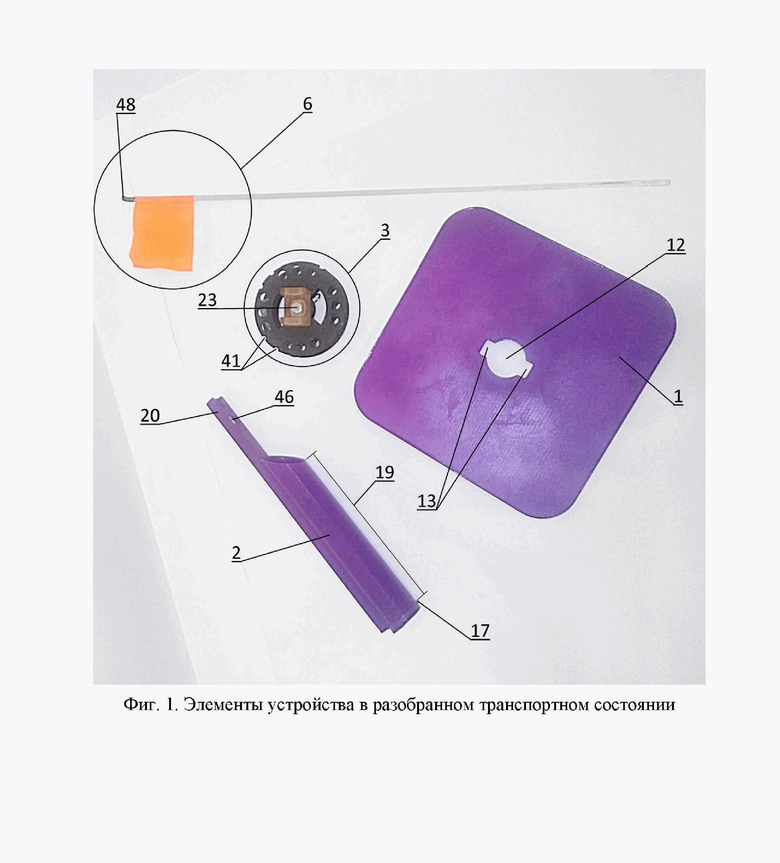

Фиг. 1 – Элементы устройства в разобранном/транспортном состоянии;

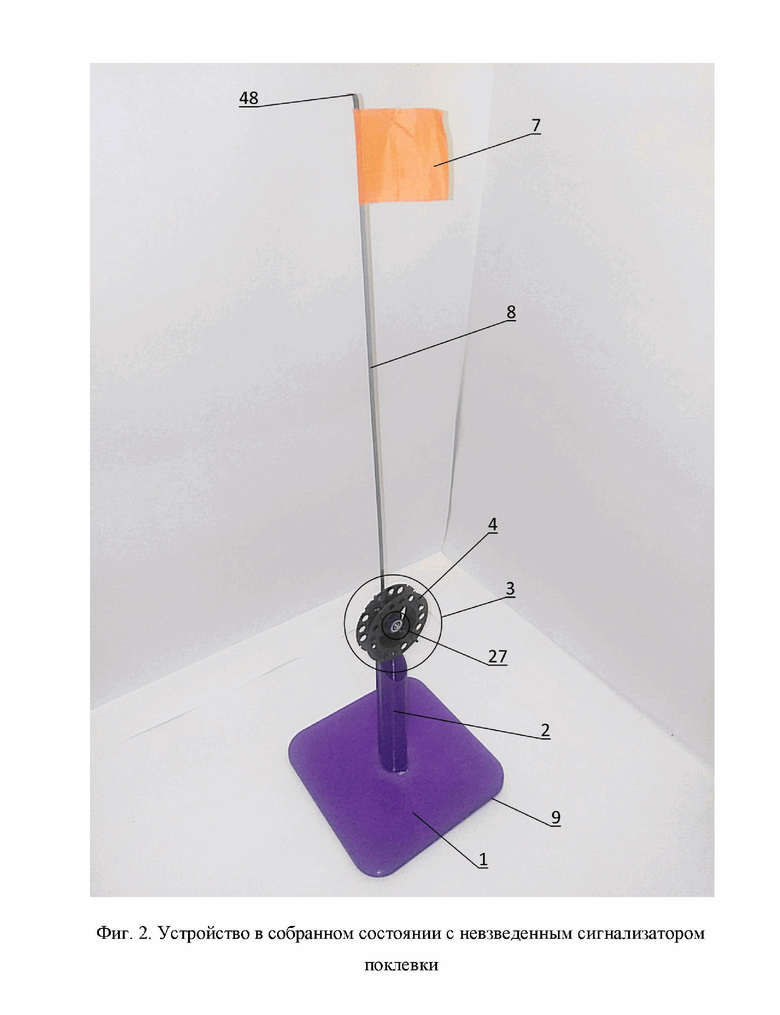

Фиг. 2 – Устройство в собранном виде с невзведенным сигнализатором поклевки;

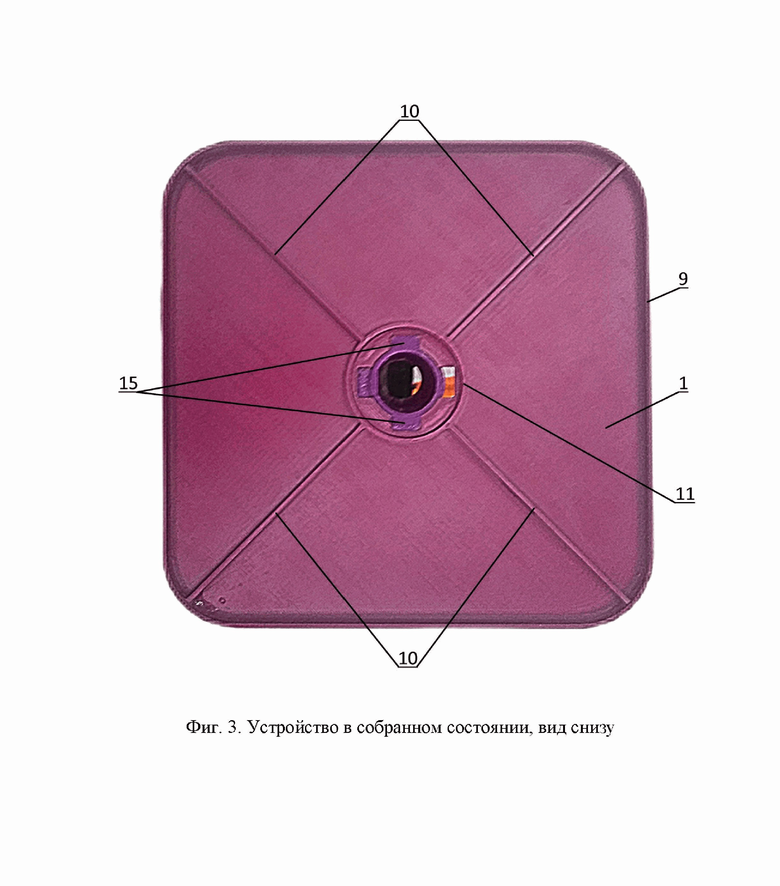

Фиг. 3 – Устройство в собранном виде с невзведенным сигнализатором поклевки, вид снизу;

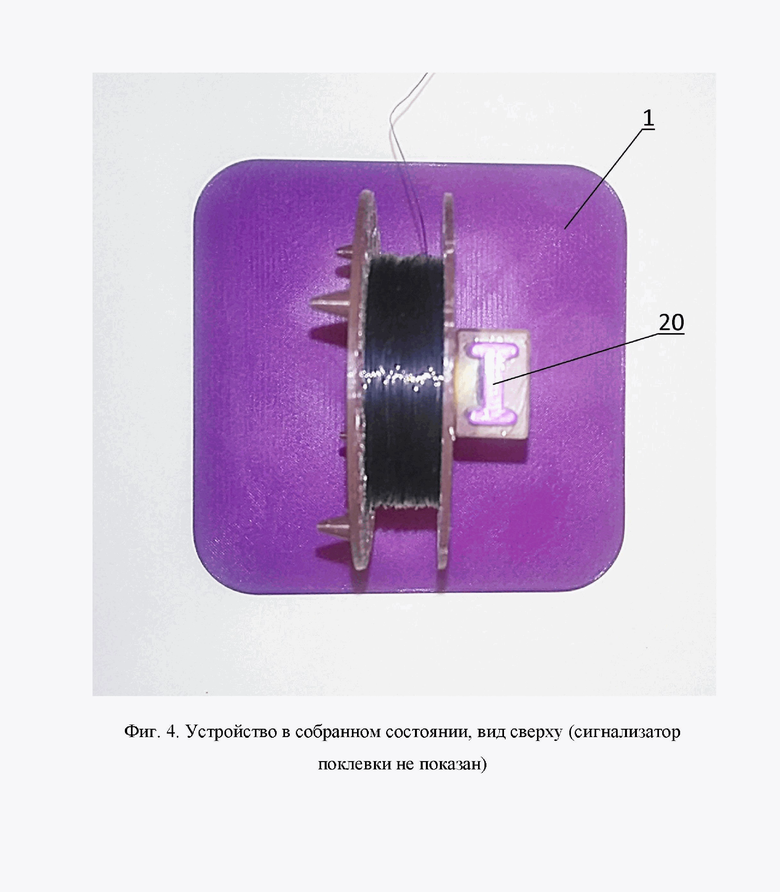

Фиг. 4 – Устройство в собранном виде с невзведенным сигнализатором поклевки, вид сверху (сигнализатор поклевки не показан);

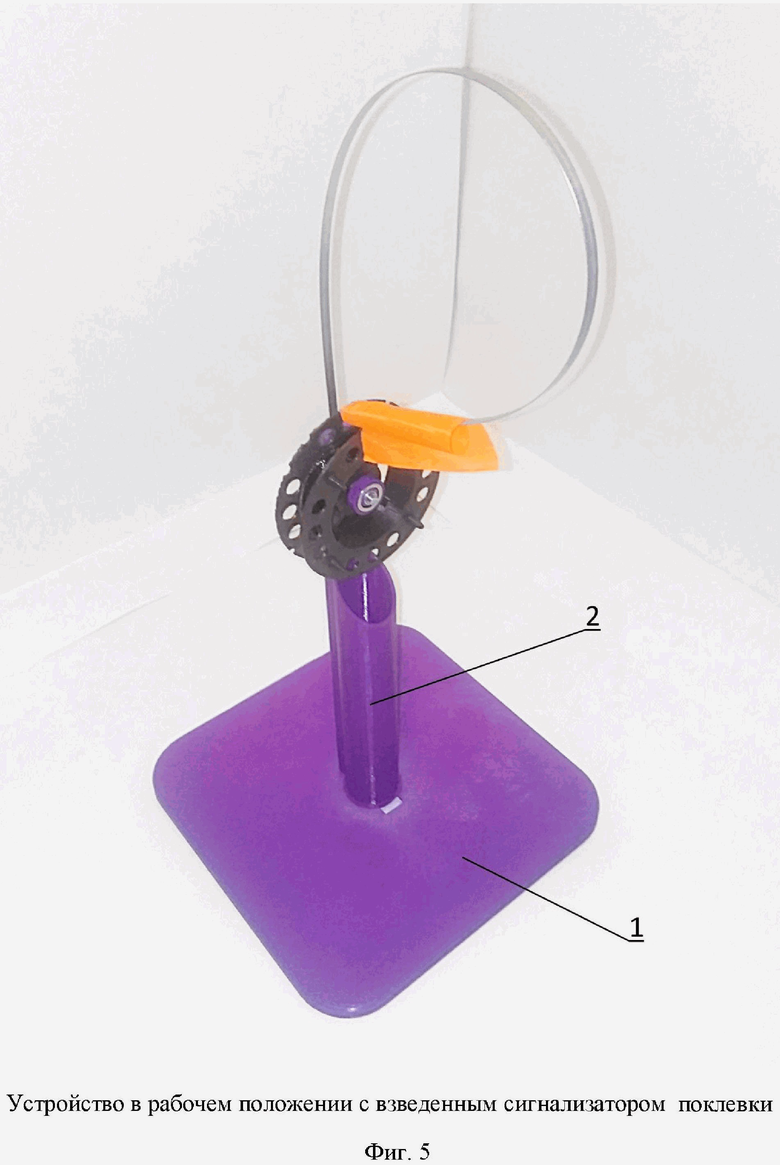

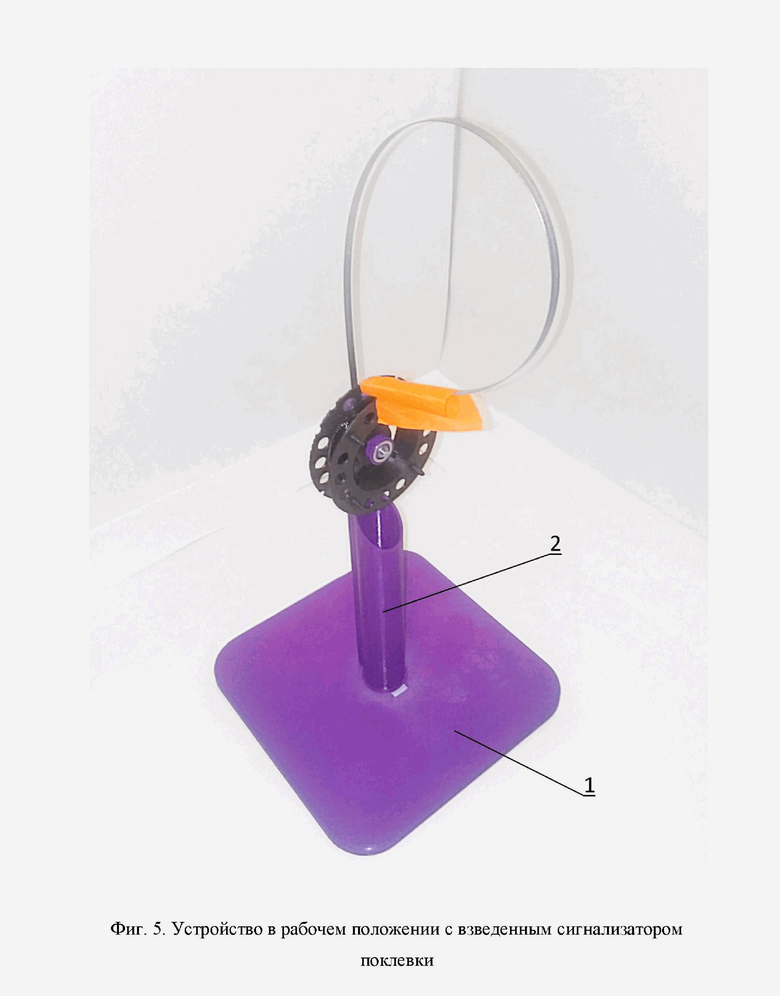

Фиг. 5 – Устройство в рабочем положении с взведенным сигнализатором поклевки;

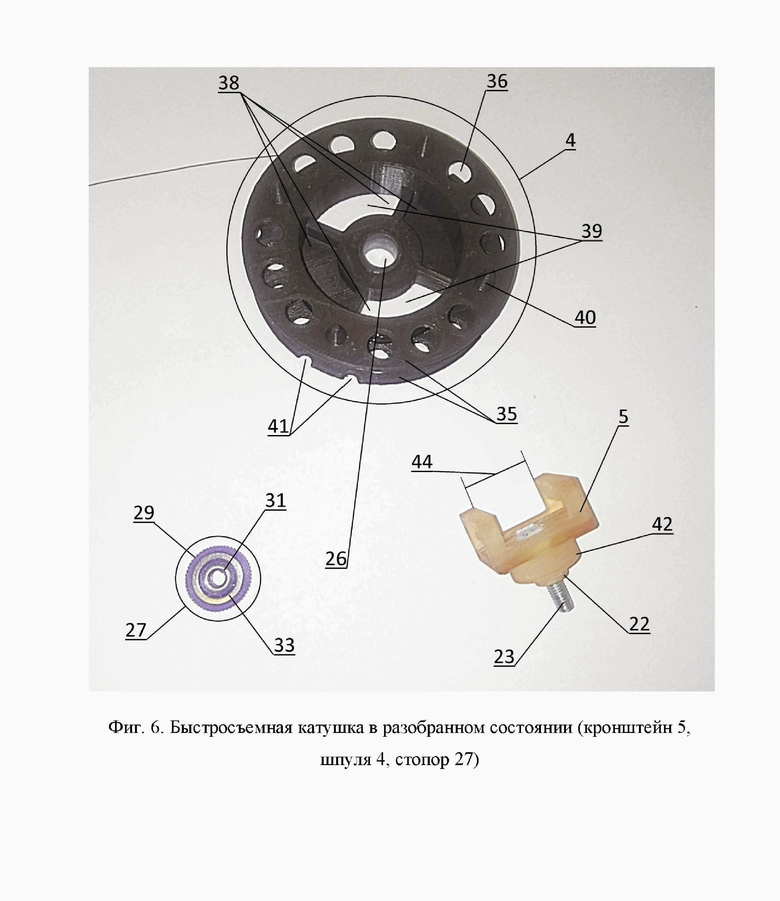

Фиг. 6 – Кронштейн со шпулей и стопором в разобранном состоянии;

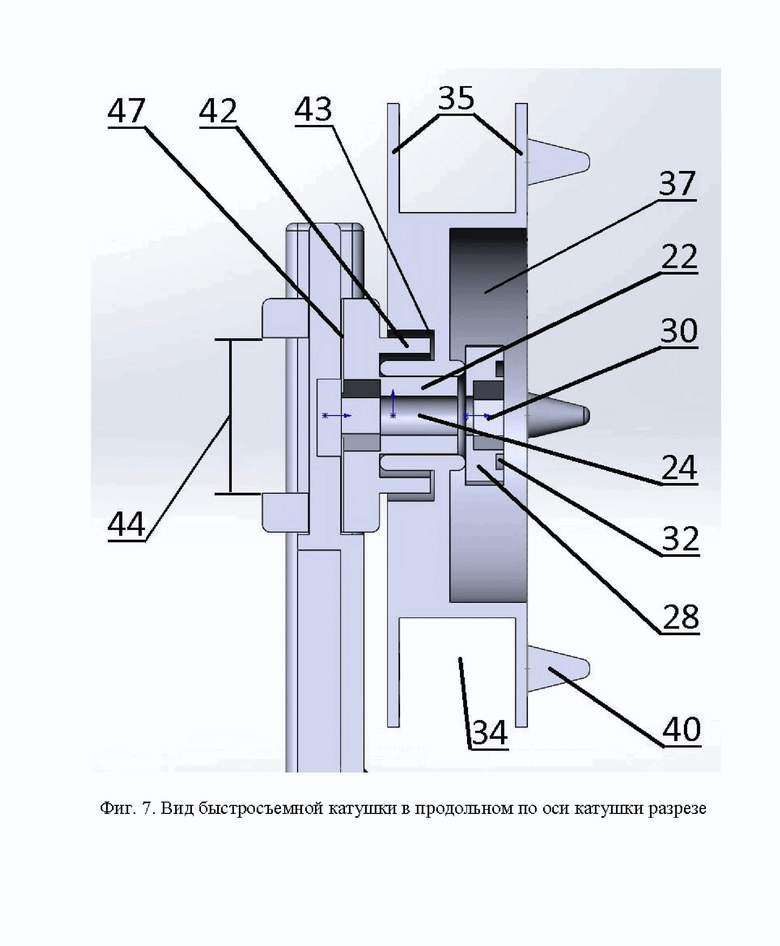

Фиг. 7 – Вид быстросъемной катушки в продольном по оси шпули разрезе (флагшток 8, винт 23, самоконтрящаяся гайка 31, магнитные вставка 33, магнит 46 не показаны);

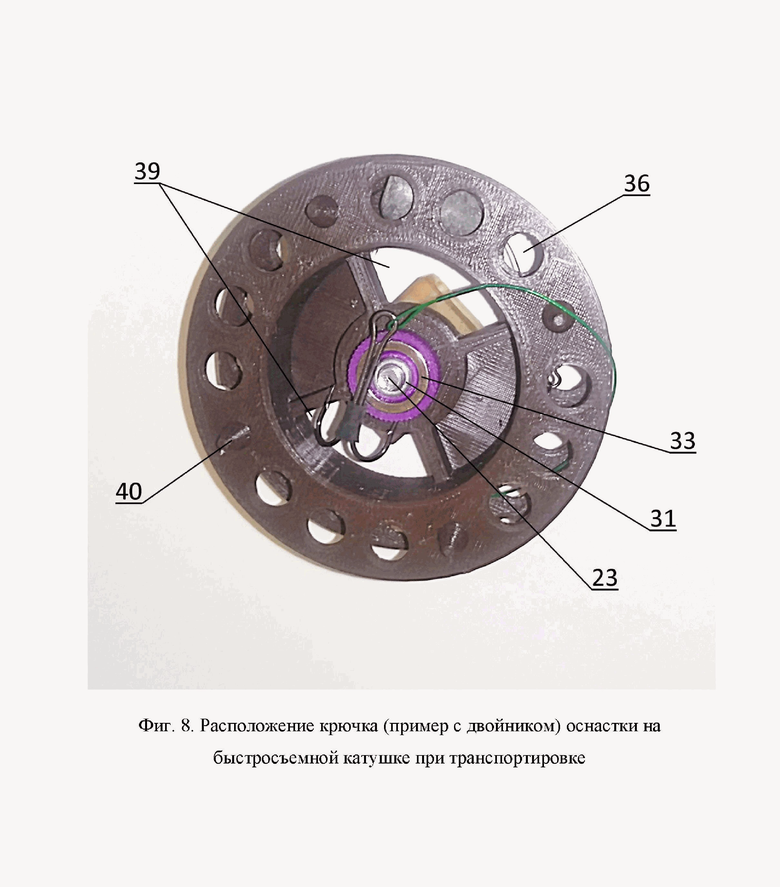

Фиг. 8 – Расположение крючка (пример с двойником) оснастки на быстросъемной катушке при транспортировке;

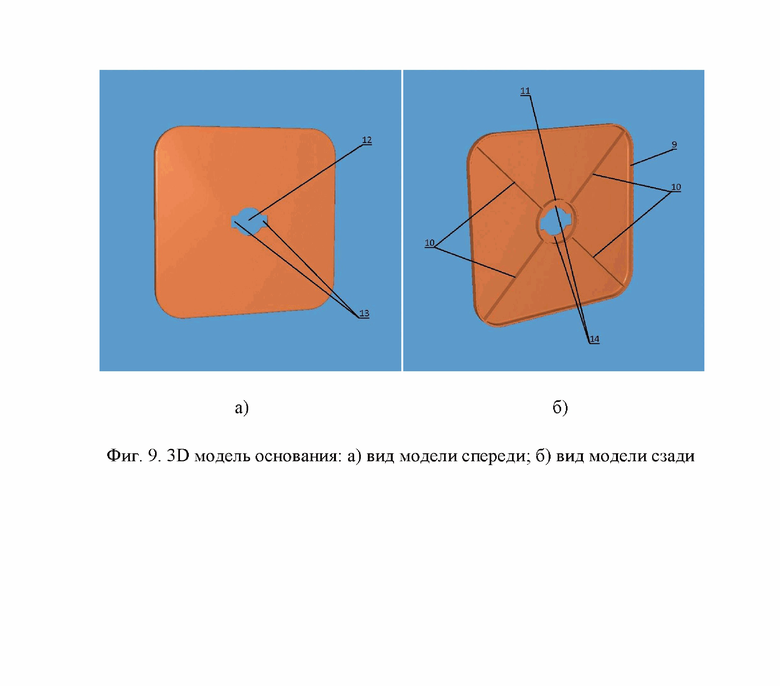

Фиг. 9 – 3D модель основания: а) вид спереди б) вид сзади

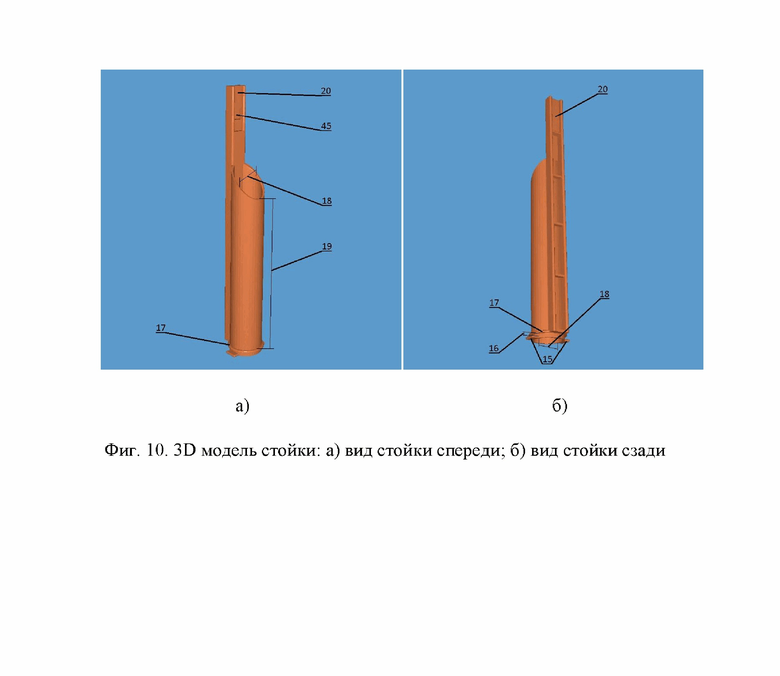

Фиг. 10 – 3D модель стойки: а) вид спереди б) вид сзади

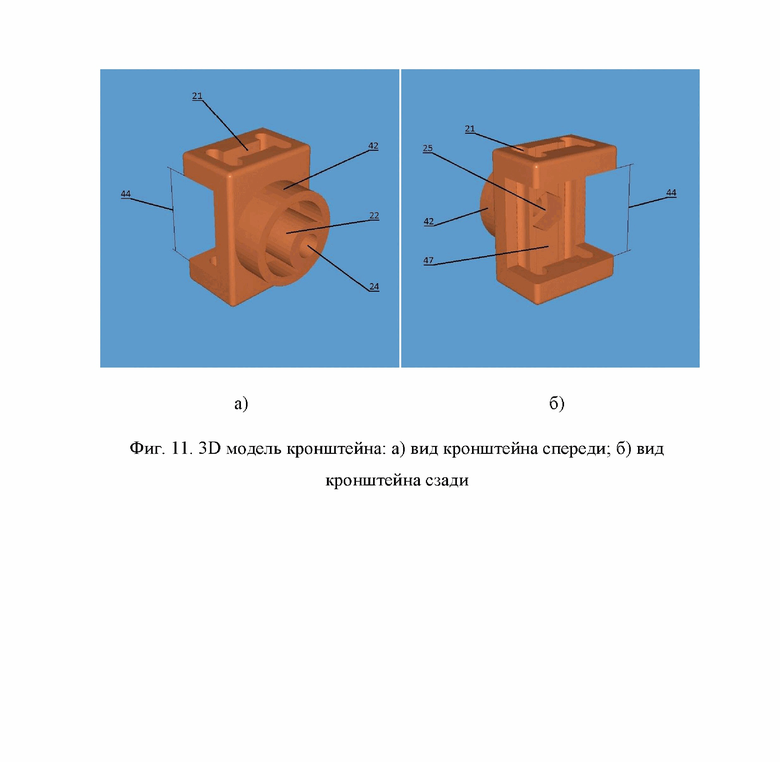

Фиг. 11 – 3D модель кронштейна: а) вид спереди б) вид сзади

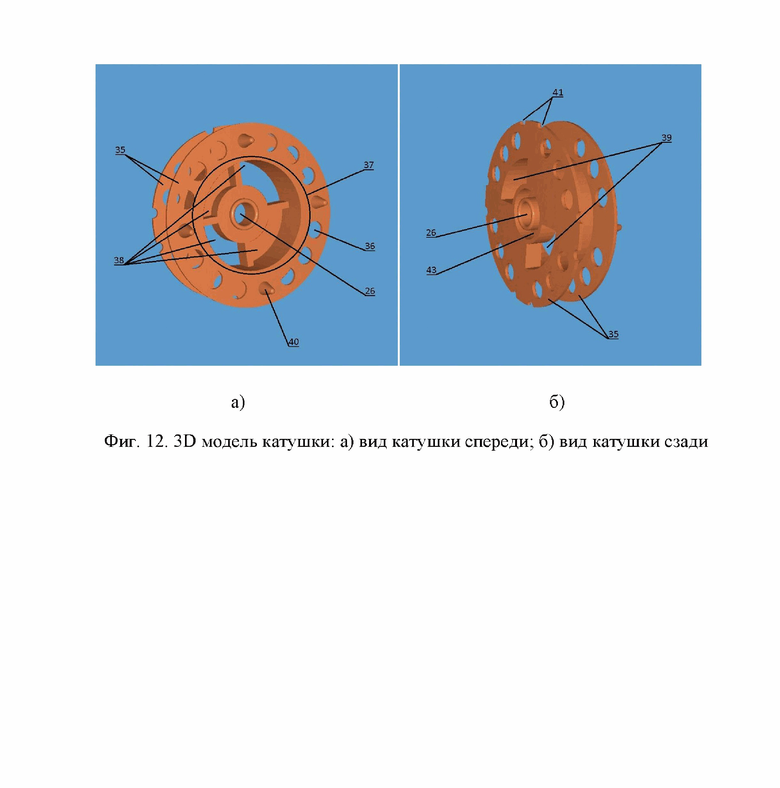

Фиг. 12 – 3D модель шпули: а) вид спереди б) вид сзади

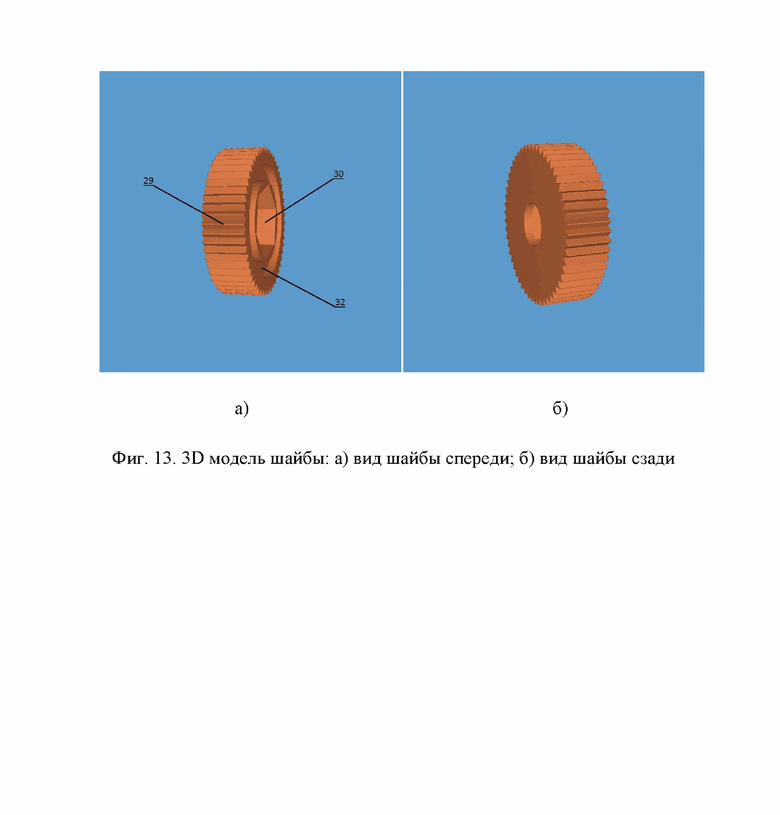

Фиг. 13 – 3D модель шайбы а) вид спереди б) вид сзади

Осуществление изобретения:

Предлагаемое устройство состоит из основания 1 (фиг. 1, 2, 3, 4, 5, 9), полой стойки 2 (фиг. 1, 2, 5, 10), быстросъемной катушки 3 (фиг. 1, 2, 8), состоящий из шпули 4 (фиг. 2 6, 12) для намотки лески и кронштейна 5 (фиг. 6, 11), предназначенного для крепления быстросъемной катушки 3 на стойку 2, и сигнализатора поклевки 6 (фиг. 1) в виде яркого флажка 7 (фиг. 2) на флагштоке 8 (фиг. 2). Основание 1 выполнено плоским, имеет форму квадрата со скругленными краями и бортом 9 (фиг. 2, 3, 9б) по периметру детали. Внутри основания выполнены 4 ребра жесткости 10 (фиг. 3, 9б), направленные от скругленных краев основания 1 к его центру, где соединяются с ребром жесткости 11 (фиг. 3, 9б), выполненным в форме окружности и расположенным вокруг отверстия 12 (фиг. 1, 9а), которое находится в центре основания 1.

Отверстие 12 круглой формы, расположено в центре основания 1, от него в противоположные стороны выполнены два прямоугольных выреза 13 (фиг. 1, 9а). С внутренней стороны основания 1 в противоположные стороны от отверстия, перпендикулярно прямоугольным вырезам 13 выполнены два прямоугольных углубления 14 (фиг. 9б). В отверстие основания 12 устанавливается полая стойка 2. Снаружи в нижней части стойки 2 с противоположных сторон расположены два прямоугольных упора 15 (фиг. 3, 10б) со скругленными гранями, выполненные с таким расчетом, чтобы проходить в отверстие 12 с вырезами 13 основания 1. Выше упоров 15, с зазором 16 (фиг. 10б) равным толщине основания 1, по периметру стойки 2 выполнен ограничитель 17 (фиг. 1, 10а, 10б). Стойка 2 устанавливается в основание 1 до упора в данный ограничитель 17, после чего для фиксации поворачивается на 90 градусов, упоры 15 попадают на углубления 14, выполненные на внутренней стороне основания 1, тем самым фиксируя стойку 2 на основании 1 в данном положении. Углубления 14 имеют чуть меньшие габаритные размеры, чем упоры 15. Ребро жесткости в форме окружности 11, находящееся на внутренней стороне основания 1, выполнено такими размерами, чтобы упоры 15 стойки 2 не задевали его стенок.

Внутренний диаметр отверстия 18 (фиг. 10а, 10б) больше наиболее популярных размеров оснасток, используемых при ловле на жерлицы. Высота 19 (фиг. 1, 10а) полой части стойки 2 подобрана из расчета минимально возможных габаритов стойки 2 для комфортной эксплуатации и транспортировки предлагаемого устройства. В верхней части стойки 2 имеется Н-образная вертикальная направляющая 20 (фиг. 1, 4, 10а, 10б), предназначенная для крепления быстросъемной катушки 3, содержащей кронштейн 5 и шпулю 4, которая установлена и вращается на оси данного кронштейна 5. Кронштейн 5 представляет собой прямоугольный параллелепипед с вертикальным отверстием Н-образной формы 21 (фиг. 11а, 11б), выполненный таким образом, чтобы в него входила Н-образная направляющая 20 стойки 2. От центра параллелепипеда горизонтально расположена полая ось 22 (фиг. 6, 7, 11а). Внутри оси установлен винт 23 (фиг. 1, 6, 8) с шестигранной головкой. Разъем 24 (фиг. 7, 11а), в котором установлен винт 23, имеет шестигранное углубление 25 (фиг. 11б) под головку винта 23. На полую ось 22 с возможностью свободного вращения в обе стороны надевается шпуля 4, имеющая соответствующее наружному диаметру полой оси 22 отверстие 26 (фиг. 6, 12а, 12б), позволяющее шпуле 4 свободно вращаться на полой оси 22. Глубина этого отверстия 26 чуть больше длины полой оси 22, но меньше длины винта 23. Данные размеры подобраны таким образом, для того чтобы стопор 27 (фиг. 2, 6), накручиваемый на конце винта 23, мог притянуть шпулю 4 к кронштейну 5. Стопор 27 состоит из шайбы 28 (фиг. 7, 13) цилиндрической формы с накаткой 29 (фиг. 6, 13а) по периметру, имеющей шестигранное углубление 30 (фиг. 7, 13а), в которое установлена самоконтрящаяся гайка 31 (фиг. 6, 8). Также стопор 27 имеет паз 32 (фиг. 7, 13а) со вставленной в него магнитной вставкой 33 (фиг. 6, 8).

Шпуля 4, установленная на кронштейне 5, выполнена в виде плоского цилиндра с пазом 34 (фиг. 7) по периметру для намотки лески. В бортах 35 (фиг. 6, 7, 12а, 12б) паза 34 выполнены отверстия круглой формы 36 (фиг. 6, 8, 12а). С наружной стороны центральная часть 37 (фиг. 7, 12а) шпули 4 утоплена внутрь. Утопленная центральная часть 37 шпули 4 поделена на 4 сегмента 38 (фиг. 6, 12а), по 90 градусов каждый, две участка 39 (фиг. 6, 8, 12б) этих сегментов 38 по диагонали убраны. С наружной стороны шпуля 4 имеет четыре равноудаленных друг от друга рукоятки 40 (фиг. 6, 7, 8, 12а) конусной формы. На заднем борте 35 выполнены 8 выемок 41 (фиг. 1, 6, 12б) попарно равноудаленных друг от друга. От крепления кронштейна 5 (прямоугольный параллелепипед) в направлении полой оси 22, соосно с ней, выполнена втулка 42 (фиг. 6, 7, 11а) большего диаметра. При надевании шпули 4 на полую ось 22 кронштейна 5 втулка 42 утапливается в тело шпули 4 в специально предназначенное углубление 43 (фиг. 7, 12б).

Середина задней стенки кронштейна 5 горизонтально убрана. Высота данного разъема 44 (фиг. 6, 7, 11а, 11б) больше диаметра стопора 27, фиксирующей шпулю 4 на кронштейне 5. Быстросъемная катушка 3 выполнена таким образом, что при разборке предлагаемого устройства задняя стенка кронштейна 5 быстросъемной катушки 3 может поместиться в наружное углубление 37 шпули 4 второй быстросъемной катушки 3, при этом её стопор 27 попадает в разъем 43 задней стенки кронштейна 5 первой быстросъемной катушки 3. Рукоятки 40 шпули 4 второй быстросъемной катушки 3 попадают в отверстия 36 шпули 4 первой быстросъемной катушки 3, выполненные на ее бортах 35.

Со стороны отверстия 18 стойки 2 в Н-образной направляющей 20 выполнено углубление 45 (фиг. 10а) с размещенным в нем магнитом 46 (фиг. 1). Оно расположено таким образом, что при надевании быстросъемной катушки 3 на Н-образную направляющую 20 до упора, магнит 46 находится напротив шестигранной головки винта 23, установленного в полой оси 22 кронштейна 5.

Внутри Н-образного отверстия 21 кронштейна 5 со стороны полой оси 22 выполнена вертикальная канавка 47 (фиг. 7, 11б) для установки флагштока 8. Когда быстросъемная катушка 3 установлена на стойку 2, данная канавка 47 кронштейна 5 располагается вдоль Н-образной направляющей 20, в нее сверху до упора вставляется флагшток 8.

На конце флагштока 8 выполнен загиб 48 (фиг. 1, 2), ниже которого расположен сигнальный флажок 7. После выставления предлагаемого устройства, флагшток 8 сгибается перпендикулярно плоскости шпули 4 и загибом 48 зацепляется за одно из отверстий 36, выполненных в бортах 35 шпули 4, тем самым предотвращая ее самопроизвольное раскручивание – устройство установлено в рабочем положении (фиг. 5). При поклевке шпуля 4 проворачивается на кронштейне 5, загиб 48 сигнализатора поклевки 6 выходит из зацепления с отверстием 36 шпули 4, флагшток 8 распрямляется и поднимает флажок 7.

Большинство деталей предлагаемого устройства могут быть выполнены из прочной пластмассы, например полипропилена и изготовлены таким методом, как литье под давлением. Исключение составляют флагшток 8, флажок 7, винт 23, самоконтрящаяся гайка 31, магнитная вставка 33, магнит 44. Флагшток 8 может быть изготовлен из листового проката углеродистой среднелегированной стали путем резки на гильотинных ножницах и загибом конца влагштока при предварительной термообработке загибаемого участка. Флажок 7 - из полимерной ткани. Винт 23, самоконтрящаяся гайка 31, магнитная вставка 33 и магнит 44 являются покупными деталями, используемыми в конструкции предлагаемого устройства.

Для проверки работоспособности предлагаемого устройства были разработаны рабочие чертежи его деталей. В соответствие с этими чертежами разработана 3Д модель предлагаемой жерлицы на базе программы Solid works 2020. С помощью таких методов, как FDM-печать и SLA-печать были распечатаны детали из ABS пластика - акрилонитрил бутадиен стирол. Образец предлагаемой жерлицы был собран. Проверка работоспособности образца подтвердила достижение заявленного технического результата предлагаемого устройства, заключающегося в повышение надежности устройства при использовании, простоте и удобстве при сборке/разборке и компактности и сохранности при транспортировке.

Устройство может быть изготовлено с помощью известных в технике средств и из известных материалов. Следовательно, предлагаемое устройство обладает промышленной применимостью.

Группа изобретений относится к любительскому и спортивному рыболовству и может быть использована для подледного лова рыбы. Устройство включает сигнализатор поклевки в виде флажка на флагштоке, плоское основание с отверстием в центре, в котором вертикально установлена полая стойка с направляющей в верхней части, катушку, состоящую из шпули с намотанной леской и кронштейна, имеющего отверстие, при помощи которого катушка прикреплена с возможностью быстрой замены к направляющей. Шпуля установлена на оси кронштейна с возможностью свободного вращения и фиксации стопором на оси кронштейна. В одном варианте, с наружной стороны шпули выполнены утопленная внутрь центральная часть с расположенным в ней стопором и как минимум четыре равноудаленные друг от друга рукоятки конусной формы. В другом варианте, соосно оси кронштейна выполнена утопленная в тело шпули втулка. На задней наружной стороне шпули выполнено не менее четырех выемок, равноудаленных между собой и от крепления кронштейна. В третьем варианте, на конце флагштока выполнен загиб, ниже которого расположен флажок, пластина флагштока располагается параллельно плоскости шпули, в бортах шпули выполнены отверстия, диаметр которых больше ширины пластины флагштока, в рабочем положении устройства пластина флагштока согнута перпендикулярно плоскости шпули, загиб флагштока зацеплен за одно из отверстий в борте шпули, исключая возможность свободного вращения шпули на оси кронштейна. В четвертом варианте, в стойке расположен магнит, который находится напротив оси кронштейна быстросъемной катушки, установленной на стойке. В кронштейне находится ответный элемент, обладающий магнитными свойствами и расположенный в поле действия магнита стойки. Флагшток, также обладающий магнитными свойствами, размещен между магнитом стойки и элементом кронштейна с магнитными свойствами. Группа изобретений обеспечивает повышение надежности устройства при эксплуатации, его компактность и сохранность при транспортировке. 4 н. и 32 з.п. ф-лы, 13 ил.

1. Устройство для ловли рыбы, включающее сигнализатор поклевки в виде флажка на флагштоке, плоское основание с отверстием в центре, в котором вертикально установлена полая стойка с направляющей в верхней части, катушку, состоящую из шпули с намотанной леской и кронштейна, имеющего отверстие, при помощи которого катушка прикреплена с возможностью быстрой замены к направляющей, шпуля установлена на оси кронштейна с возможностью свободного вращения и фиксации стопором на оси кронштейна, при этом с наружной стороны шпули выполнены утопленная внутрь центральная часть с расположенным в ней стопором и как минимум четыре равноудаленные друг от друга рукоятки конусной формы.

2. Устройство по п. 1, отличающееся тем, что основание имеет форму квадрата со скругленными краями, по периметру основания выполнен бортик, а на внутренней стороне - ребра жесткости.

3. Устройство по п. 2, отличающееся тем, что на противоположных сторонах отверстия в основании выполнены два прямоугольных выреза, а на внутренней стороне основания перпендикулярно прямоугольным вырезам выполнены два прямоугольных углубления.

4. Устройство по п. 3, отличающееся тем, что в нижней части стойки размещены два упора, выполненные с возможностью прохода нижней части стойки через отверстие с прямоугольными вырезами в основании, после чего упоры размещаются в прямоугольных углублениях на внутренней стороне основания, фиксируя стойку на основании.

5. Устройство по любому из пп. 1-4, отличающееся тем, что направляющая стойки и отверстие кронштейна выполнены Н-образной формы.

6. Устройство по любому из пп. 1-5, отличающееся тем, что полость в стойке выполнена с возможностью размещения в ней лески с оснасткой.

7. Устройство по любому из пп. 1-6, отличающееся тем, что в кронштейне выполнена канавка, в которую установлен сигнализатор поклевки в виде пластины флагштока.

8. Устройство по любому из пп. 1-7, отличающееся тем, что на наружной стороне шпули в углублении, которое выполнено в стопоре шпули, установлен имеющий форму кольца магнит.

9. Устройство по любому из пп. 1-8, отличающееся тем, что оно выполнено с возможностью разборки на отдельные части - основание, стойку, катушку и сигнализатор поклевки, для удобства транспортировки.

10. Устройство для ловли рыбы, включающее сигнализатор поклевки в виде флажка на флагштоке, плоское основание с отверстием в центре, в котором вертикально установлена полая стойка с направляющей в верхней части, катушку, состоящую из шпули с намотанной леской и кронштейна, имеющего отверстие, при помощи которого катушка прикреплена с возможностью быстрой замены к направляющей, шпуля установлена на оси кронштейна с возможностью свободного вращения и фиксации стопором на оси кронштейна, при этом соосно оси кронштейна выполнена утопленная в тело шпули втулка и на задней наружной стороне шпули выполнено не менее четырех выемок, равноудаленных между собой и от крепления кронштейна.

11. Устройство по п. 10, отличающееся тем, что основание имеет форму квадрата со скругленными краями, по периметру основания выполнен бортик, а на внутренней стороне - ребра жесткости.

12. Устройство по п. 11, отличающееся тем, что на противоположных сторонах отверстия в основании выполнены два прямоугольных выреза, а на внутренней стороне основания перпендикулярно прямоугольным вырезам выполнены два прямоугольных углубления.

13. Устройство по п. 12, отличающееся тем, что в нижней части стойки размещены два упора, выполненные с возможностью прохода нижней части стойки через отверстие с прямоугольными вырезами в основании, после чего упоры размещаются в прямоугольных углублениях на внутренней стороне основания, фиксируя стойку на основании.

14. Устройство по любому из пп. 10-13, отличающееся тем, что направляющая стойки и отверстие кронштейна выполнены Н-образной формы.

15. Устройство по любому из пп. 10-14, отличающееся тем, что полость в стойке выполнена с возможностью размещения в ней лески с оснасткой.

16. Устройство по любому из пп. 10-15, отличающееся тем, что в кронштейне выполнена канавка, в которую установлен сигнализатор поклевки в виде пластины флагштока.

17. Устройство по любому из пп. 10-16, отличающееся тем, что на наружной стороне шпули в углублении, которое выполнено в стопоре шпули, установлен имеющий форму кольца магнит.

18. Устройство по любому из пп. 10-17, отличающееся тем, что оно выполнено с возможностью разборки на отдельные части - основание, стойку, катушку и сигнализатор поклевки, для удобства транспортировки.

19. Устройство для ловли рыбы, включающее сигнализатор поклевки в виде флажка на флагштоке, плоское основание с отверстием в центре, в котором вертикально установлена полая стойка с направляющей в верхней части, катушку, состоящую из шпули с намотанной леской и кронштейна, имеющего отверстие, при помощи которого катушка прикреплена с возможностью быстрой замены к направляющей, шпуля установлена на оси кронштейна с возможностью свободного вращения и фиксации стопором на оси кронштейна, при этом на конце флагштока выполнен загиб, ниже которого расположен флажок, пластина флагштока располагается параллельно плоскости шпули, в бортах шпули выполнены отверстия, диаметр которых больше ширины пластины флагштока, в рабочем положении устройства пластина флагштока согнута перпендикулярно плоскости шпули, загиб флагштока зацеплен за одно из отверстий в борте шпули, исключая возможность свободного вращения шпули на оси кронштейна.

20. Устройство по п. 19, отличающееся тем, что основание имеет форму квадрата со скругленными краями, по периметру основания выполнен бортик, а на внутренней стороне - ребра жесткости.

21. Устройство по п. 20, отличающееся тем, что на противоположных сторонах отверстия в основании выполнены два прямоугольных выреза, а на внутренней стороне основания перпендикулярно прямоугольным вырезам выполнены два прямоугольных углубления.

22. Устройство по п. 21, отличающееся тем, что в нижней части стойки размещены два упора, выполненные с возможностью прохода нижней части стойки через отверстие с прямоугольными вырезами в основании, после чего упоры размещаются в прямоугольных углублениях на внутренней стороне основания, фиксируя стойку на основании.

23. Устройство по любому из пп. 19-22, отличающееся тем, что направляющая стойки и отверстие кронштейна выполнены Н-образной формы.

24. Устройство по любому из пп. 19-23, отличающееся тем, что полость в стойке выполнена с возможностью размещения в ней лески с оснасткой.

25. Устройство по любому из пп. 19-24, отличающееся тем, что в кронштейне выполнена канавка, в которую установлен сигнализатор поклевки в виде пластины флагштока.

26. Устройство по любому из пп. 19-25, отличающееся тем, что на наружной стороне шпули в углублении, которое выполнено в стопоре шпули, установлен имеющий форму кольца магнит.

27. Устройство по любому из пп. 19-26, отличающееся тем, что оно выполнено с возможностью разборки на отдельные части - основание, стойку, катушку и сигнализатор поклевки, для удобства транспортировки.

28. Устройство для ловли рыбы, включающее сигнализатор поклевки в виде флажка на флагштоке, плоское основание с отверстием в центре, в котором вертикально установлена полая стойка с направляющей в верхней части, катушку, состоящую из шпули с намотанной леской и кронштейна, имеющего отверстие, при помощи которого катушка прикреплена с возможностью быстрой замены к направляющей, шпуля установлена на оси кронштейна с возможностью свободного вращения и фиксации стопором на оси кронштейна, при этом в стойке расположен магнит, который находится напротив оси кронштейна быстросъемной катушки, установленной на стойке, в кронштейне находится ответный элемент, обладающий магнитными свойствами и расположенный в поле действия магнита стойки, флагшток, также обладающий магнитными свойствами, размещен между магнитом стойки и элементом кронштейна с магнитными свойствами.

29. Устройство по п. 28, отличающееся тем, что основание имеет форму квадрата со скругленными краями, по периметру основания выполнен бортик, а на внутренней стороне - ребра жесткости.

30. Устройство по п. 29, отличающееся тем, что на противоположных сторонах отверстия в основании выполнены два прямоугольных выреза, а на внутренней стороне основания перпендикулярно прямоугольным вырезам выполнены два прямоугольных углубления.

31. Устройство по п. 30, отличающееся тем, что в нижней части стойки размещены два упора, выполненные с возможностью прохода нижней части стойки через отверстие с прямоугольными вырезами в основании, после чего упоры размещаются в прямоугольных углублениях на внутренней стороне основания, фиксируя стойку на основании.

32. Устройство по любому из пп. 28-31, отличающееся тем, что направляющая стойки и отверстие кронштейна выполнены Н-образной формы.

33. Устройство по любому из пп. 28-32, отличающееся тем, что полость в стойке выполнена с возможностью размещения в ней лески с оснасткой.

34. Устройство по любому из пп. 28-33, отличающееся тем, что в кронштейне выполнена канавка, в которую установлен сигнализатор поклевки в виде пластины флагштока.

35. Устройство по любому из пп. 29-34, отличающееся тем, что на наружной стороне шпули в углублении, которое выполнено в стопоре шпули, установлен имеющий форму кольца магнит.

36. Устройство по любому из пп. 29-35, отличающееся тем, что оно выполнено с возможностью разборки на отдельные части - основание, стойку, катушку и сигнализатор поклевки, для удобства транспортировки.
