Неспадающие анатомические ботфорты для собак Российский патент 2025 года по МПК A01K13/00 A01K29/00 A61D9/00

ОБЛАСТЬ ТЕХНИКИ

Изобретение относится к области животноводства, а именно собаководству, в частности к средствам для ухода и защиты лап во время прогулки.

УРОВЕНЬ ТЕХНИКИ

Из уровня техники широко известны устройства защиты лап собак, такие как: патент RU28806U1 на полезную модель «Защитный комплект для собаки» (опубликован 20.04.2003, заявка 2002117781/20 от 08.07.2002), патента US4633817 на изобретение «Защитная обувь для животных» (опубликован 06.01.1987, заявка US62693384A·от 02.07.1984), патент CA2701926 на изобретение «Подвес ботинок» (опубликован 20.09.2011, заявка CA2701926A от·06.05.2010), патентный документ KR20130003356 на изобретение «Аксессуар для питомца» (опубликован 09.01.2013, заявка KR20110064663A·от 30.06.2011), патент US8677944B2 на изобретение «Универсальная система шлейки для обуви для домашних животных» (опубликован 25.03.2014, заявка US201213468665A·от 10.05.2012), патент USD702893S на промышленный образец «Обувь для домашних животных с ремнями безопасности» (опубликован 15.04.2014, заявка US201329458877F от 24.06.2013), патент CA2943133A1 на изобретение «Одежда для животных» (опубликован 25.03.2017, приоритетная заявка US201562232826P·от 25.09.2015), патент US10492468B2 на изобретение «Растягивающееся устройство для лап животных» (опубликован 03.12.2019, заявка US201615379910A·от 15.12.2016), патент RU222050U1 на полезную модель «Прогулочная шлейка для домашних животных» (опубликован 07.12.2023, заявка 2023124304 от 20.09.2023). Вышеуказанные известные аналоги заявляемого технического решения, включают ременную часть, соединенную с ботинком. К недостаткам аналогов относится то, что их конструкции не учитывают в полной мере анатомические особенности животного, не способны обеспечить достаточную защиту лап собак из-за низкой высоты ботинка от грязи, травм на прогулке, например, порезов от осколков, ушибов (вывихи) от камней.

Также известны заявка US20110017151 на изобретение «Устройство защиты от ран» (опубликована 22.07.2010), международная публикация WO2018107255 на изобретение «Обувь для питомцев» (опубликована 21.06.2018, приоритетная заявка BR202016029411U·от 15.12.2016), заявка US2017112096 на изобретение «Защитная одежда и обувь для собак» (опубликована 27.04.2017), патент KR102262839 на изобретение «Обувь для собак» (опубликован 08.06.2021, заявка KR20200086591A·от 14.07.2020). Известные устройства включают ременную и чулочную часть, совмещенную с ботинком, имеющим усиленную подошву. К недостаткам известных аналогов, также, как и предыдущей группы можно отнести то, что они не учитывают в полной мере анатомические особенности животного и выполнены без возможности регулировки с учетом породы животного и его габаритов. В частности, для всех перечисленных аналогов характерна регулировка по лапам животного, но не по его спине. Из-за того, что конструкции разъемные диапазон длины регулирования спины мал и это существенный недостаток, требующий решения.

Еще одним параметром, который не учитывают все указанные выше аналоги – это удобство использования человеком, как при надевании конструкции на животное, так и удобство сочетания конструкции с одеждой, надетой поверх нее.

Наиболее близким к заявленному техническому решению является устройство для защиты животных, известное из патентного документа US2022279757 (опубликован 08.09.2022, заявка US202117192726A от 04.03.2021). Устройство выполнено в виде цельной неразъемной конструкции, включающей основание в виде ременной Н-образной части состоящей из спинной лямки, сопряженной концами с лямками для лап, концы которых выполнены в виде чулка, совмещенного с ботинком. В прототипе имеется частичная регулировка спинной лямки, однако боковые лямки вдоль лап регулировки не имеют, то есть устройство не имеет возможности регулировки с учетом породы животного и его габаритов. Прототип аналогично известным из уровня техники аналогам не учитывает анатомические свойства животного, не имеет регулировки по габаритам животного, а также не обеспечивает комплексной защиты лап от повреждений.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Перед автором стояла задача в создании новой конструкции неспадающих анатомических ботфортов для собак, которая позволила бы устранить недостатки известные из уровня техники.

Техническим результатом является расширение арсенала известных средств для ухода и защиты лап во время прогулки с улучшенными эргономическими свойствами конструкции.

Для этого неспадающие анатомические ботфорты для собак, в виде цельной неразъемной конструкции, включающей основание в виде ременной Н-образной части состоящей из спинной лямки, сопряженной концами с лямками для лап, концы которых выполнены в виде чулка, совмещенного с ботинком, отличаются от прототипа тем, что ременная часть выполнена из бифлекса, спинная лямка сопряжена концами с лямками для лап посредством рамки, лямки на концах снабжены регуляторами, ботинки имеют высоту до запястья, и выполнены из термопластичного материала, мыски ботинок выполнены с усилением и имеют рифленую подошву, подъем каждого ботинка снабжен рядом ребристых усилителей.

Регулятор выполнен в виде бегунка. Чулок ременной части снабжен затяжкой. Рамка выполнена из металла и/или из пластика, имеет форму круга, треугольника или квадрата, включая сочетание форм в одной конструкции, и выполнена с возможностью размыкания, посредством открывающего механизма, например, карабина. Рамка в передней части основания снабжена резинкой, с возможностью регулирования ее длины за счет того, что снабжена застежкой в виде карабина или фастекса. Ботинки выполнены в форме трубы. Усиление мыска выполнено в виде утолщенной поверхности ботинка. Соединение чулочной части с ботинком выполнено в виде швов эластичной строчкой и эластичной ниткой.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

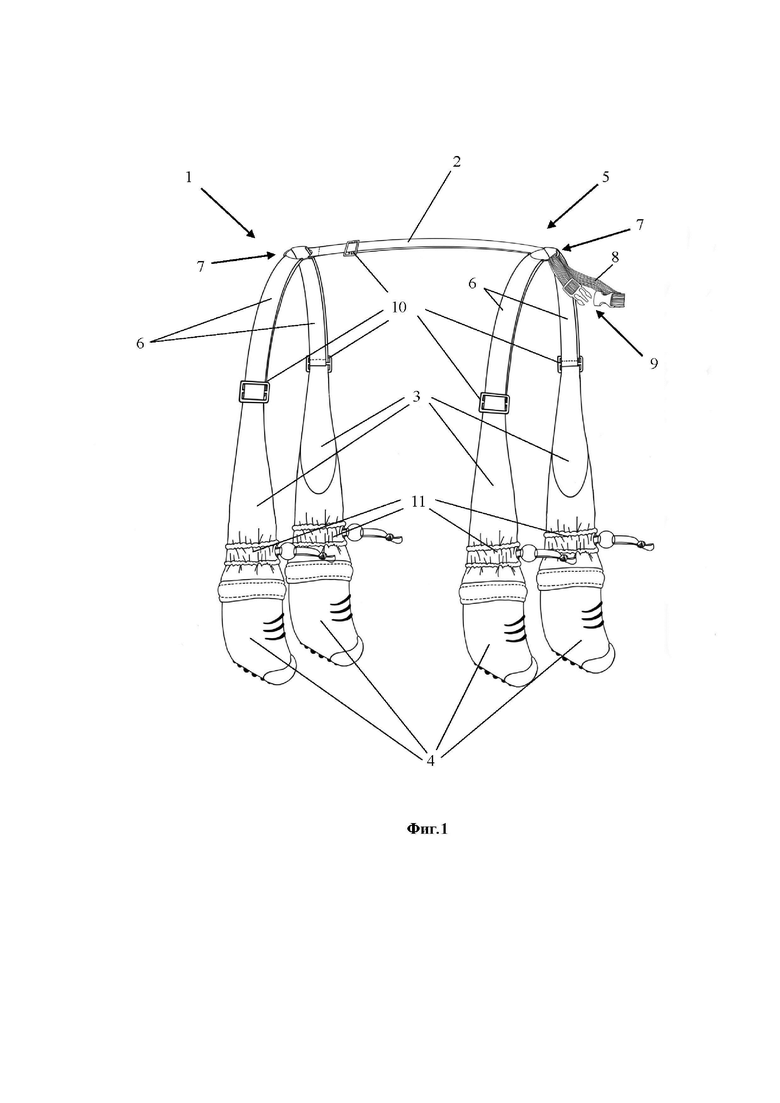

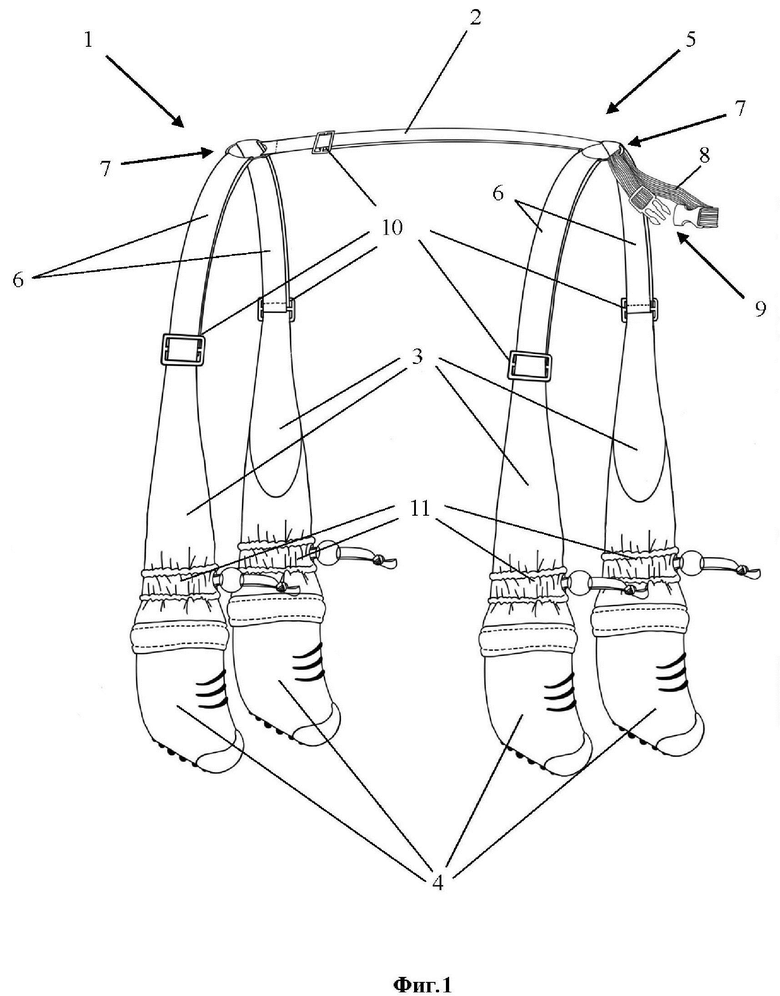

На фиг. 1 представлен общий вид неспадающих анатомических ботфортов для собак;

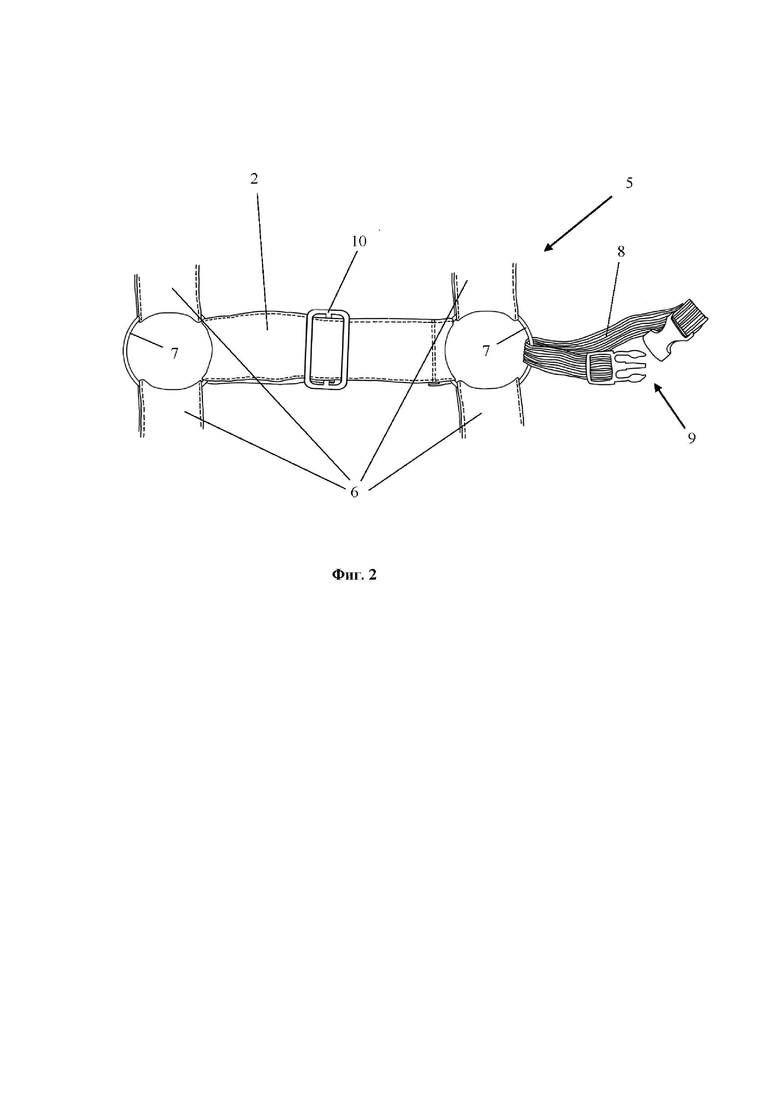

На фиг. 2 представлен фрагмент ременной части, иллюстрирующих основание в виде ременной Н-образной части, в качестве примера использованы рамки в форме круга;

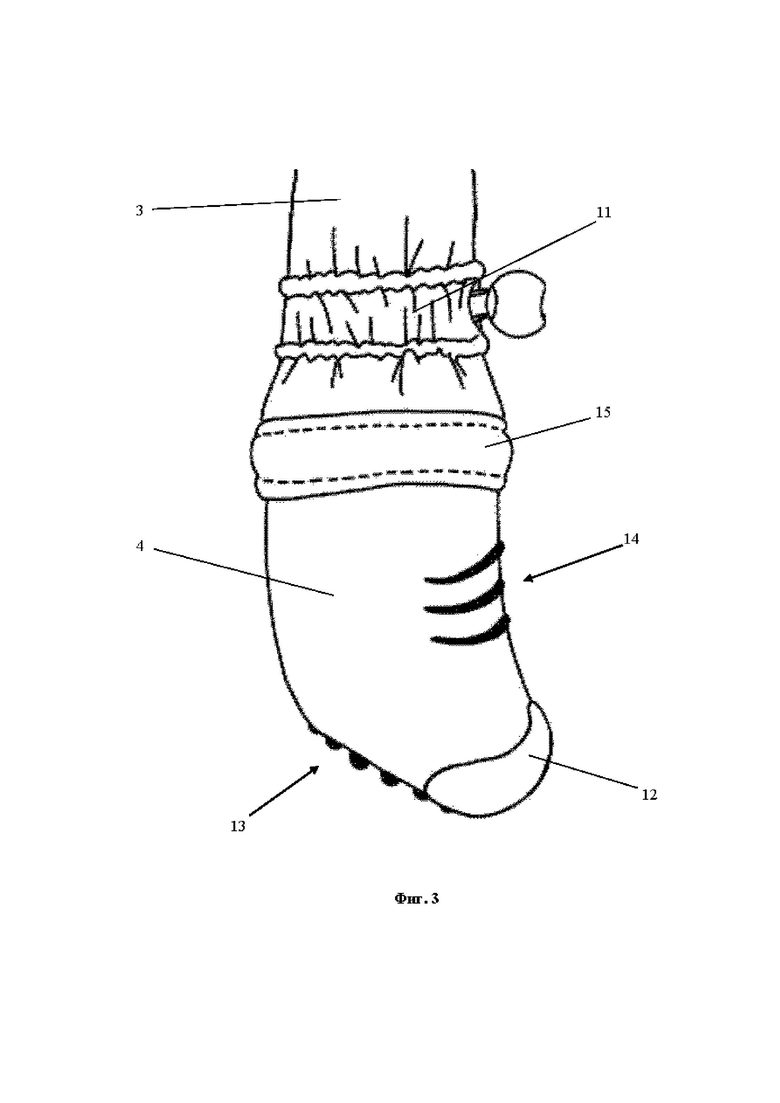

На фиг. 3 представлен фрагмент чулочной части, иллюстрирующей ботинок.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Неспадающие анатомические ботфорты для собак, как показано на рисунках, выполнены в виде цельной неразъемной конструкции 1, таким образом ни одна из частей изделия не спадет с животного, не может потеряться при носке или хранении. Также цельное изделие проще и быстрее надевать, накинув спинную лямку 2, а затем просто поочередно вставив лапы в чулки 3 с ботинками 4.

Основание 5 в виде ременной Н-образной части, повторяет строение тела собаки и двигается аналогично ему. Такую форму основания образуют спинная лямка 2, сопряженная своими концами с лямками 6 для лап, сопряженные посредством рамки 7. Концы лямок 6 для лап выполнены в виде чулка 3, совмещенного с ботинком 4, что обеспечивает при ношении вместе с комбинезоном полное закрытие тела и лап защищая их от грязи. Указанное отлично от обычного сочетания – ботинки с комбинезоном, где часть лапы между одеждой и обувью остается открытой, такие ботинки спадают при активном движении и теряются. Выполнение рамки 7 из металла способствует прочности конструкции, что при движении животного существенно, она способна выдерживать большие напряжения, создающиеся при движении животного. При малом весе животного или для животных старшей возрастной группы рамка 7 выполнена из пластика, так как в этом случае требования к прочности ниже. Рамка 7 имеет форму, например, круга как показано на фиг. 2, треугольника или квадрата, включая их комбинации под конкретную необходимость. Например, удобно в некоторых случаях, когда в плечевой зоне рамка 7 выполнена квадратной, а в зоне крупа треугольной, причем стороны такой рамки 7 будут, как правило, равны, ширине лямок 2 и 6, что предотвращает их смещение и нарушение формы конструкции. При форме рамки 7 круглой (как показано на фиг. 2) целесообразно, когда ее окружность сопоставима с шириной лямок, которые она соединяет, с образованием свободного сегмента для движения ременной Н-образной части в соответствии с движением суставов животного в плечевой зоне и зоне крупа. Для возможности замены изношенных или поврежденных элементов конструкции рамка 7 выполнена с возможностью размыкания, посредством открывающего механизма, например, карабина, но не ограничиваясь этим (на фиг. не указан). Следует отметить, что открывающий механизм рамки 7 не влияет на преимущества целостности конструкции, однако добавляет ей удобства использования хозяину животного. Как видно из рисунков, основание 5 включает две рамки 7 по количеству сопряжений лямок 2 и 6. Рамка 7 плечевой зоны в передней части основания 5 снабжена резинкой 8 с возможностью регулировки длины и включает застежку 9 в виде карабина или фастекса. Резинка 8 предназначена для фиксации к ошейнику (на фигурах не указан) или надевается на шею, если животное не носит ошейник. Таким образом, обеспечивается фиксация всего изделия на теле животного в положении сидя, прыжках и тому подобное, без ограничения в движении. Регулирование длины резинки 8 застежкой 9 позволяет зафиксировать изделие на животных под различные его габариты. Ременная часть основания 5 выполнена из бифлекса, такой материал легко тянется как в горизонтальной, так и в вертикальной плоскости, не мешая анатомическому движению лап. Благодаря эластичности материала ременная часть основания 5 способна хорошо подстраиваться под объемы разных лап. Бифлекс является гладким материалом и не цепляет шерсть ни на спине животного, ни на его лапах, а также меньше скатывает шерсть (не образует колтуны).

Лямки 2 и 6 на концах снабжены регуляторами 10, обеспечивая возможность «подгонять» конструкцию основания 5 под габариты животного. Регулятор 10 в виде бегунка, как показано на рисунках, располагаемый на спине в крайнем конце спинной лямки 2 позволяет уменьшить или увеличить ее длину в два раза тем самым увеличив носибельность изделия для большего количества животных с разной длиной туловища при одинаковом размере лап.

Преимуществом бегунка является то, что он заворачивает длину лямки вдоль себя. Этот вид регулятора 10 отличает неспадающие анатомические ботфорты для собак от большинства других, где отвернутая лямка имеет свободный конец, который колышется и мешает. Также именно такой вид регулятора 10 при изменении размера конструкции двигает лямки 2 и 6 вдоль своей плоскости, что делает такую конструкцию более удобной для сочетания изделия вместе с одеждой, надетой поверх конструкции так как ничто не болтается. Так же, когда никакие лишние элементы не торчат и не висят это, не отвлекает животное, не пугает и не раздражает его, исключает возможность случайно зацепиться торчащими лямками обо что-то во время прогулки, чем меньше торчащих элементов, тем удобнее неспадающие анатомические ботфорты для собак при ношении. Чулки 3 ременной части основания 5 снабжены затяжками 11, которые обеспечивают мягкую фиксацию обуви на лапе, как правило, в месте ее сужения, что ограничивает движение ботинка 4 вверх-вниз. В известных решениях затяжки расположены на ботинке, и чтобы они не спадали и не терялись при активном движении, в попытках сильнее зафиксировать ботинки на лапе животного, владельцы стараются затянуть затяжки как можно сильнее, что может привести к пережатию запястья собаки. Ботинки 4 выполнены умеренно свободной формы, например, труба, но не ограничиваясь этим, что позволяет легко их надевать и снимать, а также не пережимает лапы при движении. В заявляемом техническом решении, ботинки 4 фиксируются на теле собаки не сжатием запястья, а прикреплением к чулку 3, который в свою очередь прикреплен к спинной лямке 5 и все это находится в состоянии умеренного натяжения, где благодаря эластичности материала чулка и лямки соблюдается баланс между натяжением ботинка 4 вверх для его удержания и растяжением для анатомичного повторения движения собаки. Ботинки 4 выполнены из термопластичного материала, имеющего достаточную плотность для защиты лапы в целом, ее плюсны и пясти от воды, осколков, реагентов и грязи. Материал обладает хорошей термостойкостью к температуре на улице (при -20 не деревенеет и сохраняет тепло, а при высокой температуре не деформируется), при этом, мягкость материала позволяет животному сгибать лапу без дополнительных усилий. Такие ботинки 4 не имеют элементов фиксации, за счет чего не стягивают его вокруг лапы, тем самым обеспечивая отсутствие складок предотвращая натирание лапы и давление на нее. Мыски ботинок 4 как показано на фиг. 3 выполнены с усилением посредством утолщенной поверхности 12 ботинка 4 – это защищает нос ботинка 4 изнутри от прочесывания его когтями, а снаружи от скорого стирания/сбивания, например, если животное роет землю на прогулках, а в целом усиленный носок увеличивает срок службы обуви. Рифленая подошва 13 ботинка 4 не дает лапам скользить. Подъем каждого ботинка 4 снабжен рядом ребристых усилителей 14 для армирования места сгиба. Соединение 15 чулочной части 3 с ботинком 4 как ясно видно из рисунков, выполнено в виде швов эластичной строчкой эластичной ниткой чтобы при растяжении ткани швы не рвались. Как ясно следует из указанного выше, конструкция предложенных неспадающих анатомических ботфортов для собак учитывает анатомию животного, что повышает эргономические свойства известных из уровня техники средств для ухода и защиты лап во время прогулки.

Следует отметить, что конструктивные особенности выполнения элементов, таких как бегунки, карабины и фастекс, характеризующих частную форму выполнения неспадающих анатомических ботфортов для собак, обусловлены, в том числе, предлагаемой в настоящее время рынком фурнитурой. Специалисту в области техники будут очевидны преимущества форм, материалов и особенностей такой фурнитуры.

Неспадающие анатомические ботфорты для собак используются следующим образом (пример).

Перед первой прогулкой. Как ранее упоминалось цельная неразъемная конструкция 1, просто и быстро надевается. Спинную лямку 2, накидывают на спину собаки, закрепляют вокруг шеи/ошейника резинку 8 регулируя ее длину застежкой 9, затем поочередно вставляют лапы в чулки 3 с ботинками 4. Умеренно свободная форма ботинка 4 в форме трубы позволяет легко их надевать. Регуляторами 10, укорачивают или удлиняют ременную часть основания 5 под габариты животного для ее удержания на теле собаки, таким образом, чтобы спинная лямка 2 проходила вдоль ее позвоночника, а лямки для лап 6, соответственно, вдоль лап собаки. Регулируют длину лямок 2 и 6 посредством перевода регулятора 10 к рамке 7 или от нее. При необходимости, свободу внутри чулка 3 ограничивают затяжками 11, ограничивая смещение ботинка 4 вверх и вниз по лапе собаки.

Указанное выше – это первичная и последняя настройка неспадающих анатомических ботфорт для собак перед первым ношением. В дальнейшем подготовка к прогулке сводится к накидыванию спинной лямки 2 на спину собаки, закреплении вокруг шеи/поводка резинки 8, посредством небольшой натяжки отрегулированных в первый раз лямок 6 с чулками 3 и вставке лап в ботинок 4. В этом и есть преимущество предложенной конструкции и материалов.

Во время прогулки. Неспадающие анатомические ботфорты для собак, надетые на собаку и отрегулированная их цельная неразъемная конструкция 1, когда спинная лямка 2 анатомически посредством регулировки бегунка соотносится с длиной собаки от плечевой зоны до зоны крупа, а лямки для лап 6, тем же образом, соотносятся с длиной лап собаки посредством рамки 7 в каждой упомянутой зоне образуют надежное сопряжение формирующее основание 5 в виде ременной Н-образной части, повторяют строение тела собаки и двигаются вместе с ней, а резинка 8 не ограничивает движений собаки, помогая дополнительно удерживать конструкцию на ее спине. Ременная часть основания 5 выполненная из бифлекса также не мешает собаке двигаться свободно. Концы лямок для лап 6, выполнены в виде чулка 3, совмещенного с ботинком 4, посредством соединения 16, таким образом ременная часть включает чулочную часть, закрывая лапы до колена, что совокупно с умеренно свободной формой ботинка 4 и его высотой до запястья, не пережимает лапы при движении и, также, не мешает собаке двигаться свободно. Термопластичный материал ботинок 4, в совокупности с его выполнением с утолщенной поверхностью 12, рифленой подошвой 13 и рядом ребристых усилителей 14, надежно защищает лапы собаки, как плюсны, так и пясти, не только от воды и грязи, но и от травм, таких как порезы осколками, разъедание кожи реагентами и прочее. При этом, ботинок 4, к указанному выше, достаточно мягкий чтобы легко сгибать лапу, не натирает и не сдавливает ее, обеспечивая свободу движения собаки предотвращая натирание лапы и давление на нее.

После прогулки. Отстегивают застежку 9 на резинке 8 вокруг шеи/ошейника, последовательно натягивают эластичные лямки для лап 6 с чулком 3 каждой лапы и вытаскивают ее из ботинка 4. При необходимости, например, в дополнение к указанному выше, при сильном загрязнении чулка 3 или ботинка 4, чтобы не разносить грязь и/или не испачкать комбинезон, отсоединяют лямки для лап 6 от основания 5 и спинной лямки 2, посредством открывающегося механизма рамки 7 в виде карабина.

Указанный пример, позволяет понять в полной мере задачу по созданию новой конструкции неспадающих анатомических ботфортов для собак, которая позволила устранить недостатки уровня техники и расширить арсенал известных средств для ухода и защиты лап во время прогулки с улучшением эргономических свойств конструкции.

Изобретение относится к области животноводства, а именно собаководству, в частности к средствам для ухода и защиты лап во время прогулки. Неспадающие анатомические ботфорты для собак выполнены в виде цельной неразъемной конструкции (1), включающей основание (5) в виде ременной Н-образной части, состоящей из спинной лямки (2), сопряженной концами с лямками для лап (6), концы которых выполнены в виде чулка (3), совмещенного с ботинком (4). Ременная часть выполнена из бифлекса, спинная лямка сопряжена концами с лямками для лап посредством рамки (7), лямки на концах снабжены регуляторами (10). Ботинки имеют высоту до запястья и выполнены из термопластичного материала, мыски ботинок выполнены с усилением и имеют рифленую подошву, подъем каждого ботинка снабжен рядом ребристых усилителей. Расширяется арсенал средств для ухода и защиты лап во время прогулки с улучшенными эргономическими свойствами конструкции. 20 з.п. ф-лы, 3 ил.

1. Неспадающие анатомические ботфорты для собак, в виде цельной неразъемной конструкции, включающей основание в виде ременной Н-образной части, состоящей из спинной лямки, сопряженной концами с лямками для лап, концы которых выполнены в виде чулка, совмещенного с ботинком, отличающиеся тем, что ременная часть выполнена из бифлекса, спинная лямка сопряжена концами с лямками для лап посредством рамки, лямки на концах снабжены регуляторами, ботинки имеют высоту до запястья, и выполнены из термопластичного материала, мыски ботинок выполнены с усилением и имеют рифленую подошву, подъем каждого ботинка снабжен рядом ребристых усилителей.

2. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что регулятор выполнен в виде бегунка.

3. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что чулок ременной части снабжен затяжкой.

4. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что рамка выполнена из металла.

5. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что рамка выполнена из пластика.

6. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что рамка имеет форму круга.

7. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что рамка имеет форму треугольника.

8. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что рамка имеет форму квадрата.

9. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что включает комбинацию рамок.

10. Неспадающие анатомические ботфорты для собак по п.9, отличающиеся тем, что комбинация рамок представлена формой выполнения.

11. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что рамка выполнена с возможностью размыкания, посредством открывающего механизма.

12. Неспадающие анатомические ботфорты для собак по п.11, отличающиеся тем, что открывающий механизм рамки выполнен в виде карабина.

13. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что рамка в передней части основания снабжена резинкой.

14. Неспадающие анатомические ботфорты для собак по п.13, отличающиеся тем, что резинка выполнена с возможностью регулирования длины.

15. Неспадающие анатомические ботфорты для собак по п.14, отличающиеся тем, что возможность регулирования длины резинки обеспечивается застежкой.

16. Неспадающие анатомические ботфорты для собак по п.15, отличающиеся тем, что застежка выполнена в виде карабина.

17. Неспадающие анатомические ботфорты для собак по п.15, отличающиеся тем, что застежка выполнена в виде фастекса.

18. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что ботинки выполнены в форме трубы.

19. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что ботинки имеют усиление мыска.

20. Неспадающие анатомические ботфорты для собак по п.19, отличающиеся тем, что усиление мыска выполнено утолщением поверхности ботинка.

21. Неспадающие анатомические ботфорты для собак по п.1, отличающиеся тем, что чулочная часть с ботинком имеют соединение в виде швов эластичной строчкой.
