СПОСОБ И УСТРОЙСТВО УДАЛЕННОЙ ТОЧКИ НАВОДКИ АРТИЛЛЕРИЙСКИХ ОРУДИЙ Российский патент 2025 года по МПК F41G3/00

Изобретение относится к артиллерийскому вооружению, может быть использовано для наводки артиллерийских орудий как в светлое, так и в темное время суток, а также в условиях плохой видимости.

Артиллерийские прицелы являются важным элементом ракетно-артиллерийского вооружения, от правильности выверки которых зависит эффективность стрельбы артиллерийских систем.

Выверку прицелов артиллерийских орудий производят перед каждым боевым применением (стрельбой), при проведении технического обслуживания, после изготовления и ремонта (Чухнин В.Н. Теоретические основы технического обслуживания и ремонта вооружения. Учебное пособие. Пенза: АИИ. 2004. 174 с.).

В настоящее время выверку прицелов и приборных комплексов производят двумя способами (Пархоменко А.В. Теория и расчет артиллерийских оптико-электронных приборов. Учебное пособие. Пенза: АИИ. 1999. 256 с.): по удаленной точке наводки, находящейся на определенном расстоянии от орудия; по выверочному щиту, устанавливаемому на расстоянии 40...50 метров от орудия. Точное значение расстояния установки, форма и размеры щита указываются в руководстве службы прицела.

Известен выверочный коллимационный щит для выверки нулевой линии прицеливания в полевых условиях (RU 2296939), содержащий треногу с устройством крепления и перекрестия, в котором перекрестия снабжены оптическими коллиматорами и установлены на расстоянии 8-10 см в перпендикулярном направлении от плоскости щита, при этом каждое из перекрестий предназначено для выверки определенного типа прицела. К недостаткам данного устройства относится невозможность его использования сразу для нескольких прицелов.

Известен способ выверки по выверочной мишени, представляющий собой установку щита с выверочной мишенью впереди орудия на определенном удалении от него (https://nastavleniya.ru/VP/vp11.html). Выверочная мишень представляет собой щит с нарисованными на белом фоне черными перекрестиями. Недостатком такой мишени является невозможность использования в темное время суток, а также в условиях плохой видимости.

Известен способ подготовки стрельбы и управления огнем в артиллерии для выполнения огневых задач ночью, в котором выбор ночных ориентиров производят в светлое время. В качестве таких ориентиров выбирают местные предметы, силуэты которых имеют характерные очертания и проектируются ночью на фоне более светлого неба или других участков местности (отдельные деревья, высокие здания, заводские трубы, башни и т. п.). Для обозначения направлений прицеливания на наиболее важные цели на удалении не ближе 50 м от наблюдательного пункта устанавливают вехи с фонарями, имеющими узкую щель, направленную в сторону наблюдательного пункта. Для этих же целей рекомендуется устанавливать на удалении 7-10 м от приборов наблюдения вехи, окрашенные в белый цвет (Литвин Ю.И., Нюхин А.В., Марчук Н.В. Стрельба и управление огнём артиллерии. Учебник. М.: Кнорус, 2024. 383 с.). К недостаткам такого способа относится низкая точность наводки, сложность поиска ориентира в темное время суток, демаскировка огневых позиций.

Целью способа и устройства удаленной точки наводки артиллерийских орудий является повышение эффективности наведения артиллерийских орудий с использованием устройства удаленной точки наводки, как днем, так и в темное время суток, а так же в условиях плохой видимости, снижающего вероятность демаскировки огневых позиций.

Технический результат – разработка способа и универсального устройства обеспечения хорошей видимости удаленной точки наводки артиллерийских орудий, используемого как в светлое, так и в темное время суток, а так же в условиях плохой видимости.

Это достигается тем, что в способе наведения артиллерийских орудий по удаленной точке наводки, заключающемся в установке на необходимом удалении от артиллерийских орудий точки наводки в виде щита белого цвета с нанесенным на нем перекрестием, для обеспечения видимости точки наводки и наведения орудий в темное время суток и в условиях плохой видимости используется устройство удаленной точки наводки, содержащее детали перекрестия, крышку перекрестия, подсвечивающиеся при включении, выполненные красным цветом со степенью полупрозрачности не менее 50%, со вставленными источниками света, и устройство подсветки перекрестия, расположенное с противоположной стороны щита квадратной формы, включаемое с помощью выключателя.

В устройстве удаленной точки наводки артиллерийских орудий, включающем щит белого цвета с нанесенным на нем перекрестием, перекрестие выполнено с возможностью подсвечивания, устройство подсветки перекрестия расположено с противоположной стороны щита квадратной формы. Детали перекрестия и крышка перекрестия выполнены красного цвета со степенью полупрозрачности не менее 50%, в каждую из них вставлен источник света, источниками света являются светодиоды. Детали перекрестия направлены в вершины щита квадратной формы.

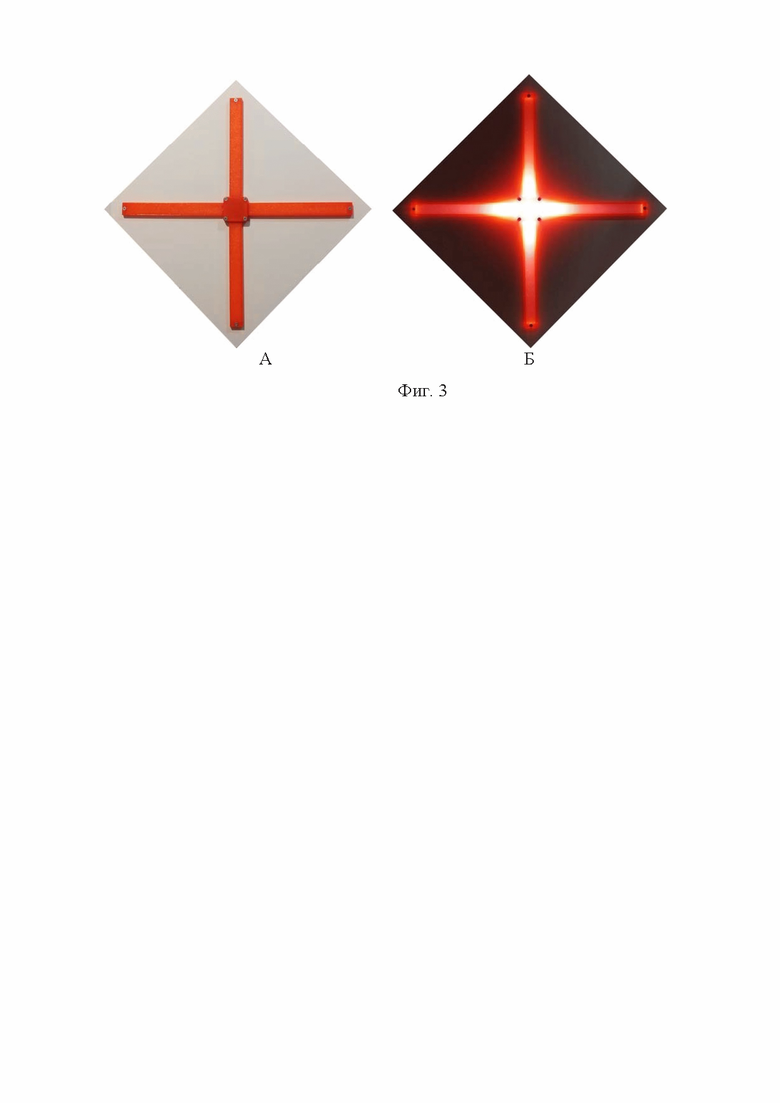

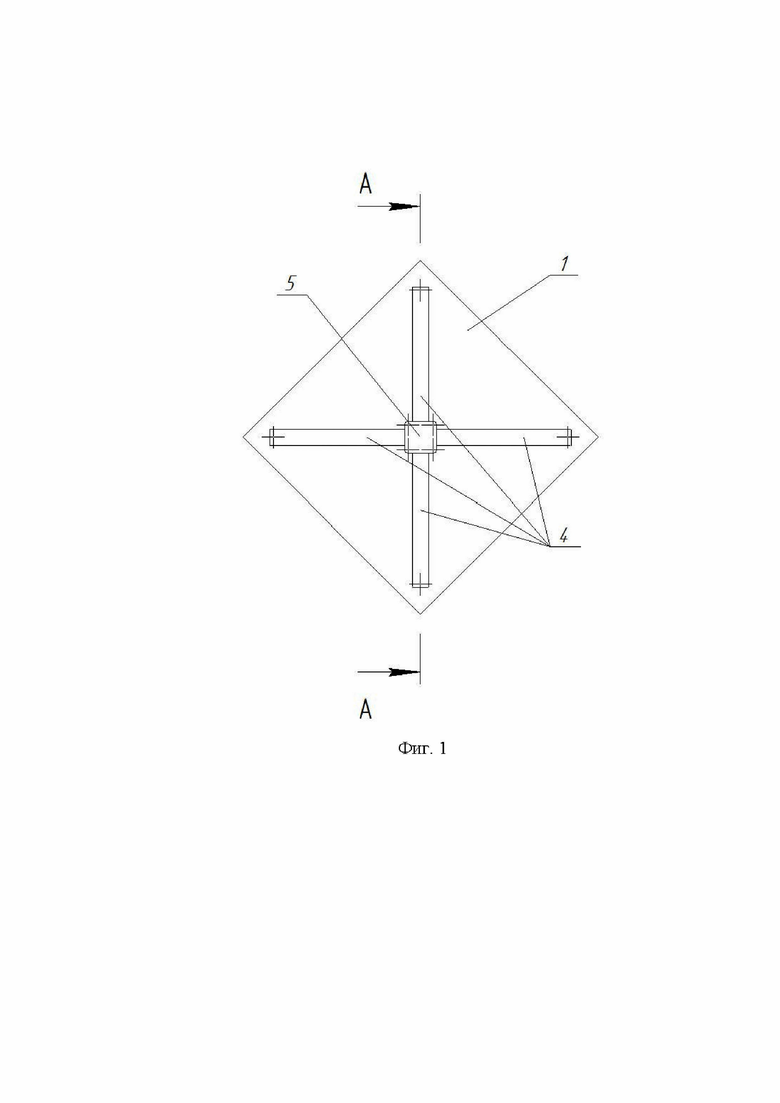

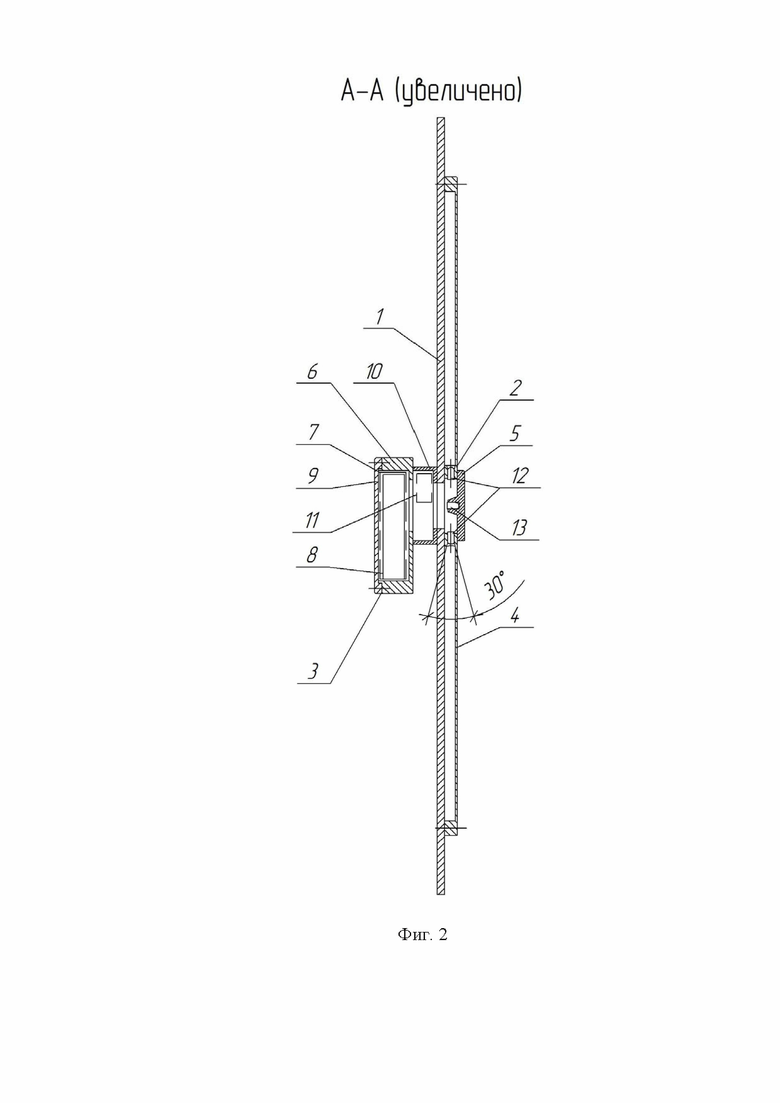

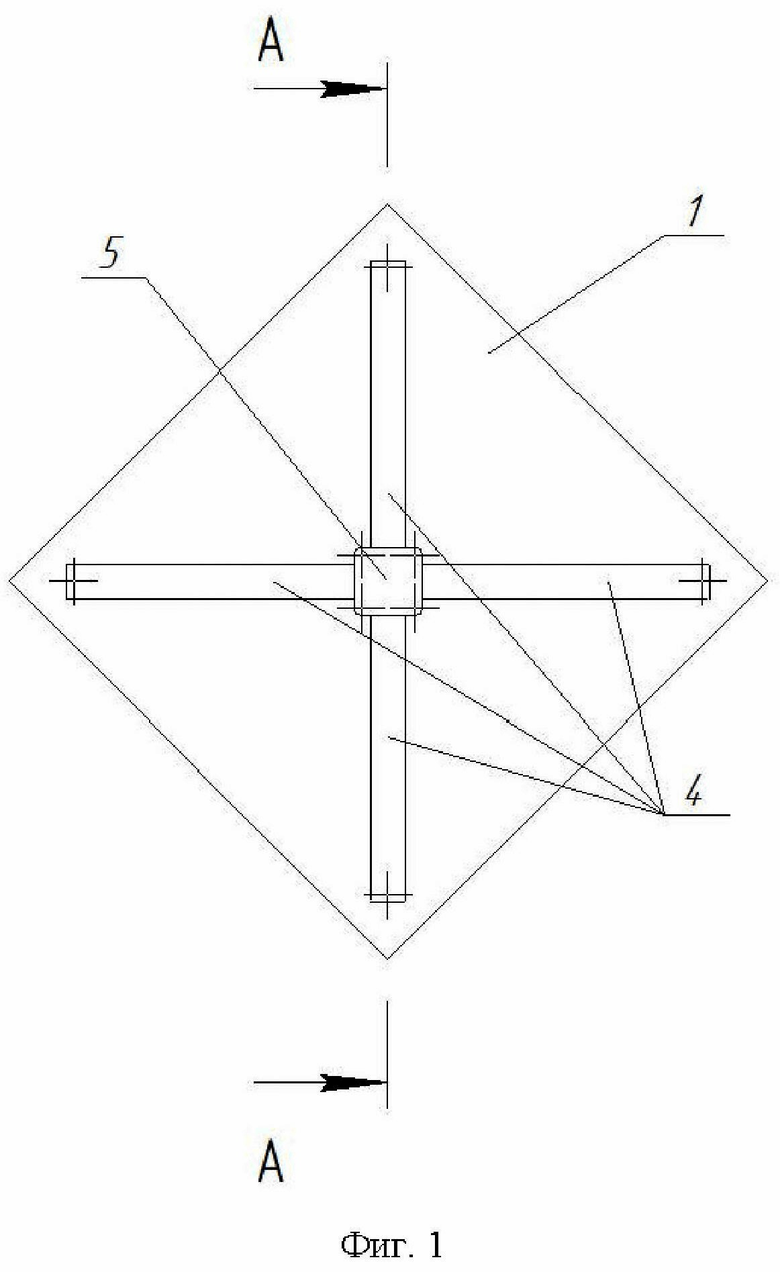

Изобретение поясняется схемами, где на фиг.1 представлен вид спереди устройства удаленной точки наводки артиллерийских орудий; на фиг. 2 – сечение А-А; на фиг. 3 – устройство удаленной точки наводки артиллерийских орудий в собранном виде: А – в выключенном состоянии, Б – во включенном состоянии.

Способ наведения артиллерийских орудий осуществляется следующим образом.

В светлое время суток устройство точки наводки располагается на необходимом удалении от артиллерийских орудий, вертикально устанавливается с помощью отвесного уровня и закрепляется на местности известными способами, например, на треноге или прикрепляется к стволу дерева. Перекрестие красного цвета на щите квадратной формы белого цвета является хорошо видимым, что позволяет использовать устройство как для наводки, так и для выверки артиллерийских орудий. При этом выверка проводится в соответствии с требованиями технического описания и инструкции по эксплуатации на каждое орудие.

В темное время суток и в условиях плохой видимости (в тумане, при задымленной огневой позиции от выстрелов) для обеспечения видимости точки наводки включается устройство подсветки перекрестия. Оптические прицелы артиллерийских орудий наводятся на точку наводки, также данное устройство можно использовать и для выверки артиллерийских орудий. При этом выверка проводится в соответствии с требованиями технического описания и инструкции по эксплуатации на каждое орудие. По окончании необходимости использования устройство подсветки перекрестия отключается.

Устройство точки наводки состоит из щита 1 квадратной формы белого цвета, выполненного, например, из пластика, перекрестия 2 и устройства подсветки перекрестия 3, расположенного и закрепленного с противоположной стороны щита 1 квадратной формы, например, винтами (условно не показано).

Перекрестие 2 включает детали перекрестия 4 и крышку перекрестия 5, расположенную в центре перекрестия, указанные детали прикреплены к щиту 1 квадратной формы белого цвета, например винтами (условно не показано).

Устройство подсветки перекрестия 3 включает корпус 6 с батарейным отсеком 7 для двух элементов питания 8 типа АА, крышку батарейного отсека 9, корпус выключателя 10, выключатель 11, источники света 12, закрепленные в деталях перекрестия 4, источник света 13, закрепленный в крышке перекрестия 5. Электрический ток на источники света 12 и 13 поступает от двух элементов питания 8 типа АА при включении выключателя 11. Батарейный отсек 7 закрывается крышкой батарейного отсека 9 и фиксируется винтами (условно не показано) к корпусу 6. В качестве источников света 12 и 13 используются светодиоды.

Детали перекрестия 4 и крышка перекрестия 5 выполнены красного цвета со степенью полупрозрачности не менее 50% и являются полыми. В каждую деталь перекрестия 4 вставлен источник света 12, обеспечивающий их подсветку, угол раскрытия отверстия составляет не менее 30°. В центре перекрестия расположена крышка перекрестия 5 с источником света 13, обеспечивающая подсветку центра перекрестия. Таким образом, достигается высокая освещенность перекрестия 2 и его видимость в темное время суток и в условиях плохой видимости для наводки орудий, при этом красный цвет снижает вероятность демаскировки. Детали перекрестия 4 направлены в вершины щита квадратной формы 1, что позволяет уменьшить размеры точки наводки.

Для замены источников питания, установленных в батарейном отсеке 7, крышка батарейного отсека 9 открывается, источники питания 8 типа АА вынимаются, заряженные источники питания, соблюдая полярность, устанавливаются в батарейный отсек 7 и закрываются крышкой батарейного отсека 9.

Изобретение относится к артиллерийскому вооружению, может быть использовано для наводки артиллерийских орудий как в светлое, так и в темное время суток, а также в условиях плохой видимости. Способ наведения артиллерийских орудий по удаленной точке наводки заключается в установке на необходимом удалении от артиллерийских орудий точки наводки в виде щита белого цвета с нанесенным на нем перекрестием. Для обеспечения видимости точки наводки и наведения орудий в темное время суток и в условиях плохой видимости используется устройство удаленной точки наводки, содержащее детали перекрестия, крышку перекрестия, подсвечивающиеся при включении, выполненные красным цветом со степенью полупрозрачности не менее 50%, со вставленными источниками света. Также на противоположной стороне щита квадратной формы расположено устройство подсветки перекрестия, включаемое с помощью выключателя. Технический результат – обеспечение возможности видимости удаленной точки наводки артиллерийских орудий, используемой как в светлое, так и в темное время суток, а также в условиях плохой видимости. 2 н.п. ф-лы, 3 ил.

1. Способ наведения артиллерийских орудий по удаленной точке наводки, заключающийся в установке на необходимом удалении от артиллерийских орудий точки наводки в виде щита белого цвета с нанесенным на нем перекрестием, отличающийся тем, что для обеспечения видимости точки наводки и наведения орудий в темное время суток и в условиях плохой видимости используется устройство удаленной точки наводки, содержащее детали перекрестия, крышку перекрестия, подсвечивающиеся при включении, выполненные красным цветом со степенью полупрозрачности не менее 50%, со вставленными источниками света, и устройство подсветки перекрестия, расположенное с противоположной стороны щита квадратной формы, включаемое с помощью выключателя.

2. Устройство удаленной точки наводки артиллерийских орудий, включающее щит белого цвета с нанесенным на нем перекрестием, отличающееся тем, что перекрестие выполнено с возможностью подсвечивания, устройство подсветки перекрестия расположено с противоположной стороны щита квадратной формы, детали перекрестия и крышка перекрестия выполнены красного цвета со степенью полупрозрачности не менее 50%, в каждую из них вставлен источник света, источниками света являются светодиоды, детали перекрестия направлены в вершины щита квадратной формы.
