РЕВИЗИОННЫЙ ЛЮК С РЕГУЛИРУЕМЫМИ ПЕТЛЯМИ С ОТКРЫВАНИЕМ ПО ЗАДАННОЙ ТРАЕКТОРИИ Российский патент 2025 года по МПК E06B5/00

Предлагаемое решение относится к области строительства, в частности к ревизионным люкам, обеспечивающим доступ к скрытым инженерным коммуникациям (например, водоснабжение, отопление, электропроводка), и подлежащих отделке декоративными материалами, такими как керамическая плитка или панели.

Известны ревизионные люки с шарнирно-рычажными петлями и механизмами регулировки положения створки относительно каркаса см. патент РФ №128236, №173062.

Наиболее близким решением является ревизионный люк, см. патент РФ №228441 включающий П-образную прямоугольную раму, выполненную из металлического профиля, створку прямоугольной формы из металлического профиля, установленную в раме на двух петлях, пластину, установленную на створке, и защелку. При этом створка с установленной на ней пластиной расположена в раме с промежутком относительно стороны рамы, выполненной с ограничителем поворота створки при открывании, расположенным в промежутках между створкой и стороной рамы и между пластиной и стороной рамы, а створка выполнена с установленным на конце образующего сторону створки профиля стопором, контактирующим при открывании створки с ограничителем поворота створки, выполненным на раме.

Указанные выше конструкции имеют недостатки, такие как сложность или невозможность регулировки дверцы люка и при несоблюдении определенных правил регулировки существует большой риск в порче или деформации петлевого механизма, недостаточная точность позиционирования створки, увеличение люфта при многократной эксплуатации и вероятность повреждения облицовочного материала в процессе эксплуатации. Кроме того, у известных конструкций петли состоят из двух звеньев, что приводит к увеличению вылета дверцы из проёма. Это создаёт дополнительное плечо рычага, увеличивая нагрузку на петли и механизм в целом, что негативно сказывается на надёжности и долговечности конструкции. Также у известных конструкций отсутствуют механизмы, обеспечивающие плавное и удобное открытие и закрытие створки без запоминания определенной последовательности действий пользователем. Невозможность снятия дверцы люка без потерь настроек регулировки.

Задачами предлагаемого решения является создание ревизионного люка, который обеспечивает:

• Регулировку положения створки по вертикали и горизонтали с высокой точностью, даже с условием полного снятия и обратной установки дверцы.

• Уменьшение вылета створки из проёма за счёт улучшенной конструкции петли.

• Снижение нагрузок на механизм и повышение его надёжности.

• Сохранение эффекта фронтального открывания, минимизирующего риск повреждения облицовки.

• Исключение риска деформации петли за счёт усовершенствованного узла вертикальной регулировки.

• Удобство эксплуатации благодаря наличию коромысла, задающего чётко фиксированную траекторию движения створки.

• Автоматическое начало движения створки по заданной траектории благодаря использованию пружины.

Технический результат предлагаемого решения заключается в упрощении регулировки дверцы люка и снижение нагрузок на механизм за счёт оптимизированной конструкции петли, уменьшении вылета створки и повышении устойчивости к деформациям, при этом сохраняется эффект фронтального открывания, что минимизирует риск повреждения облицовочного материала.

Технический результат достигается тем, что ревизионный люк, включает прямоугольную раму с верхней и нижней приёмной чашкой-направляющей для установки дверцы, дверцу, механизм петли, осуществляющий поворот дверцы и запирающее устройство дверцы.

При этом механизм петли выполнен с возможностью регулировки и включает:

- верхнюю и нижнюю петли,

- вертикальную трубчатую опору, в крайних положениях которой жестко закреплены вышеуказанные петли,

- два вертикальных болта рамы, устанавливаемых, один в верхнюю, а другой в нижнюю петлю, при этом центральная часть болтов соединена резьбовым соединением с петлей, а конечная часть представляет собой цапфу, устанавливаемую в соответствующую приёмную чашку-направляющую прямоугольной рамы,

- двух вертикальных болтов дверцы, устанавливаемых, один в верхнюю, а другой в нижнюю петлю болтовым соединением,

- коромысло, установленное в центральной части сверху верхней петли и оснащенное подшипниками на противоположных своих концах, при этом один подшипник расположен в канавке верхней приёмной чашки-направляющей, а второй в направляющей проточке планки, установленной на верхней части дверцы.

Также люк может дополнительно включать верхнюю и нижнюю опору, закрепленную на раме и с установленным в ней, посредством резьбового соединения горизонтальным болтом рамы, оконечная часть которого расположена в Т-образной полости верхней и нижней приёмной чашки-направляющей.

Люк содержит горизонтальные и вертикальные регулировочные винты, обеспечивающие точное позиционирование створки.

Коромысло с подшипниками на обоих его концах обеспечивает строго фиксированную траекторию движения створки, упрощая эксплуатацию.

На конечной части болтов дверцы установлена пружина, создающая постоянное напряжение в закрытом положении на петлю и дверцу, что приводит к самооткрыванию дверцы после нажима на запирающее устройство и открытия дверцы.

Предлагаемый ревизионный люк с регулируемыми петлями с открыванием по заданной траектории поясняется фиг. 1-6.

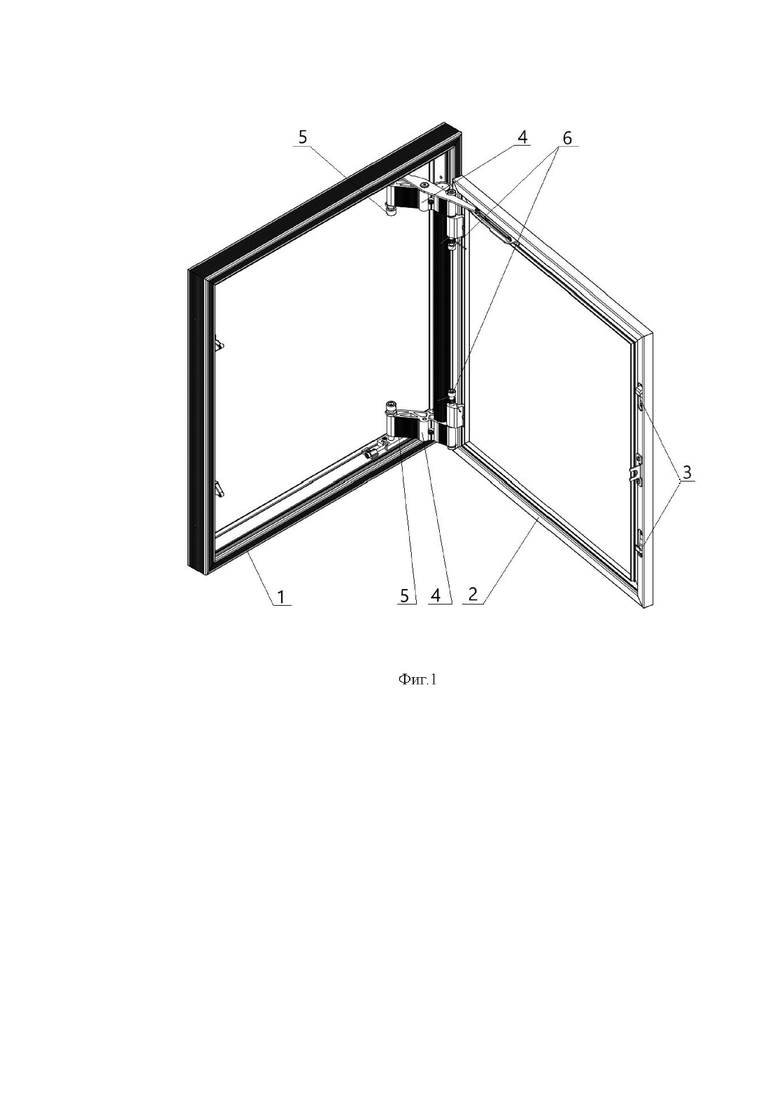

На фиг. 1 показан ревизионный люк в открытом состоянии,

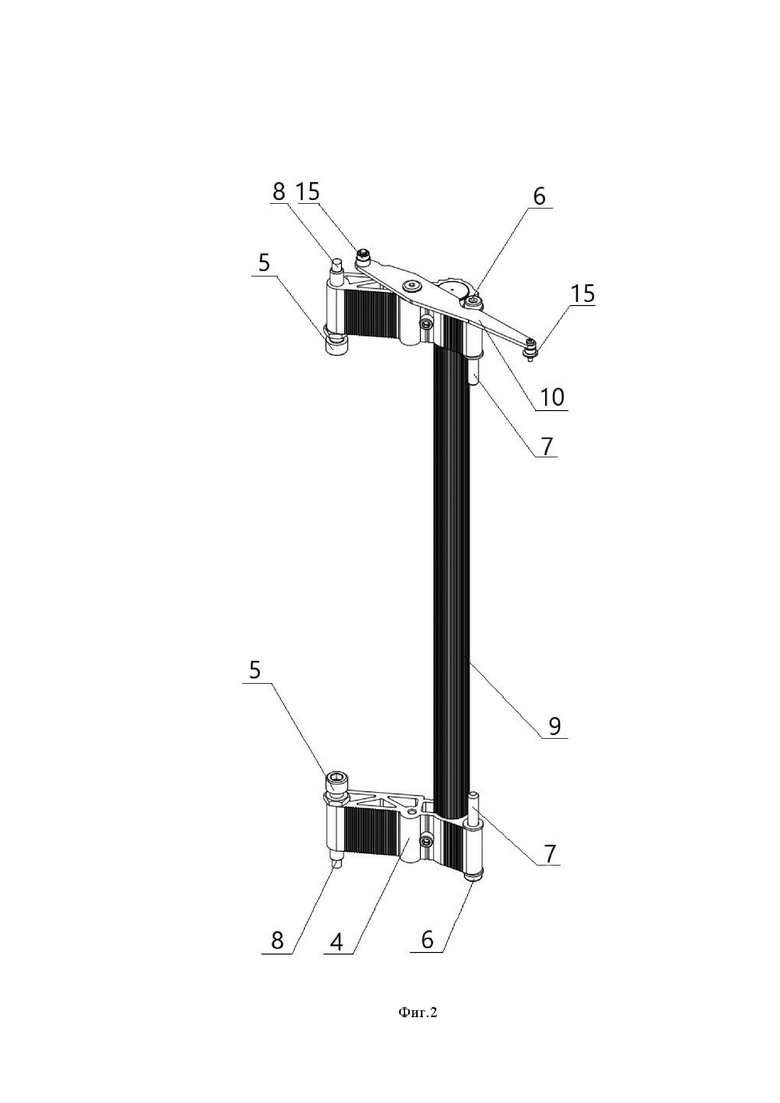

на фиг. 2 показан петлевой механизм ревизионного люка,

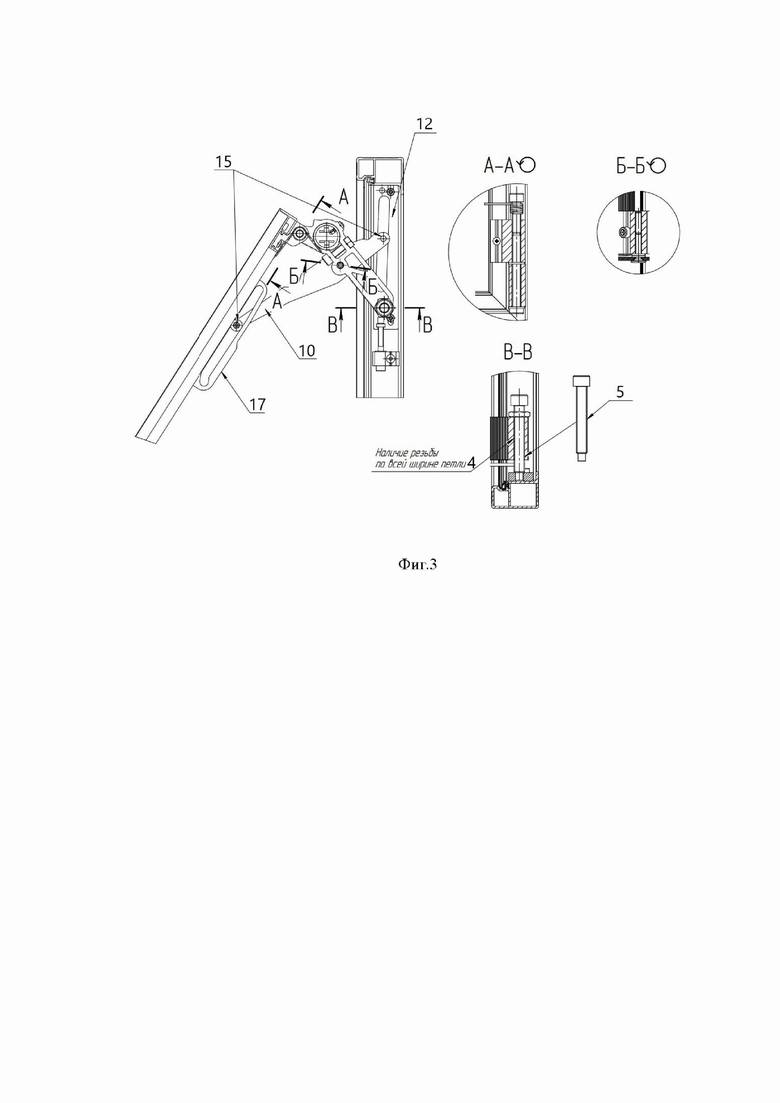

на фиг. 3 показан механизм петли, коромысла и направляющих канавок,

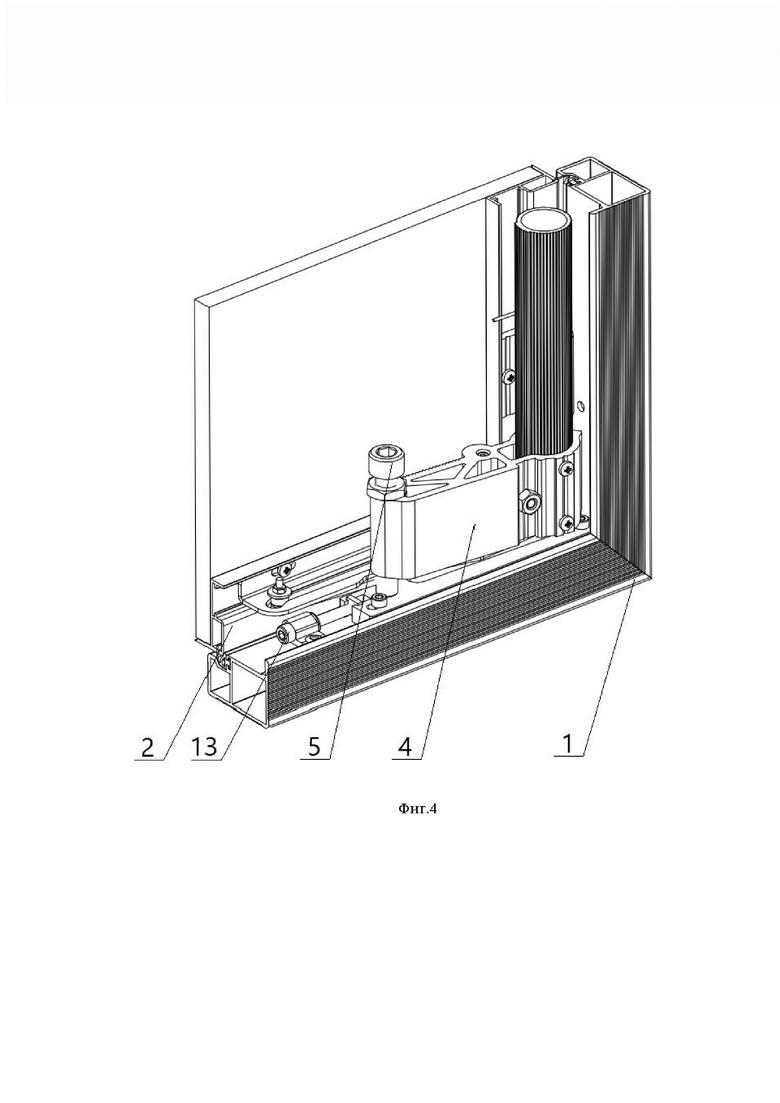

на фиг. 4 показана верхняя часть ревизионного люка в закрытом состоянии,

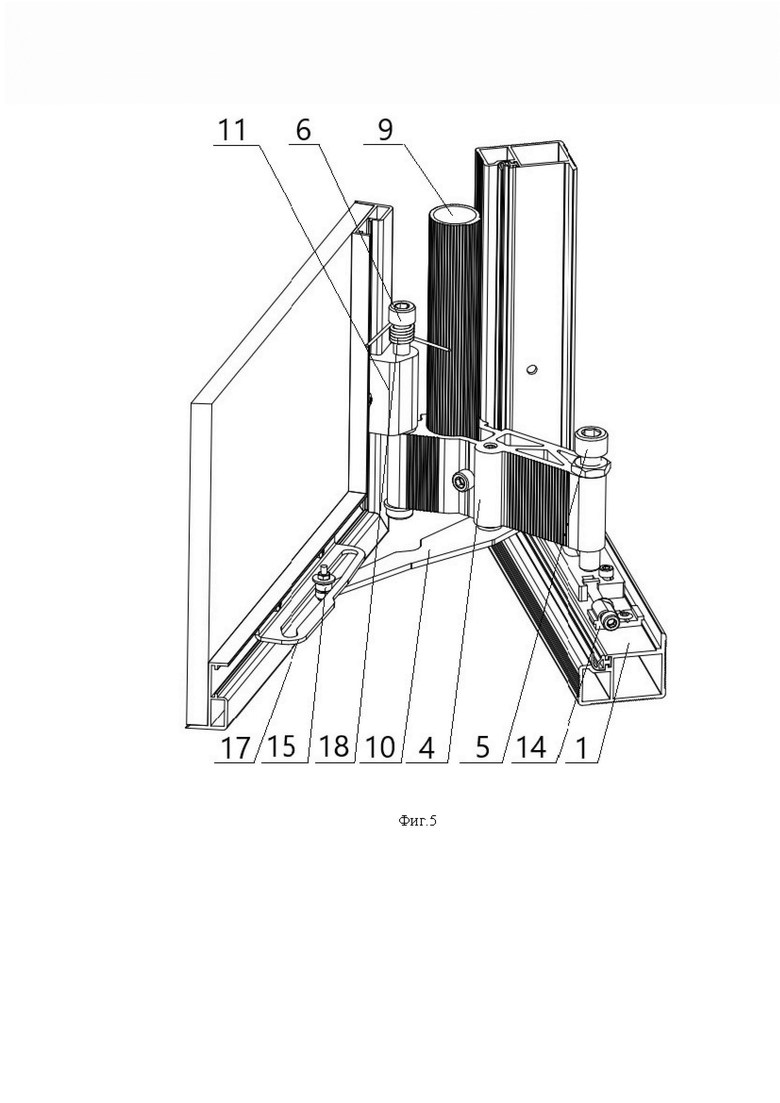

на фиг. 5 показана сбоку верхняя часть ревизионного люка в полуоткрытом состоянии,

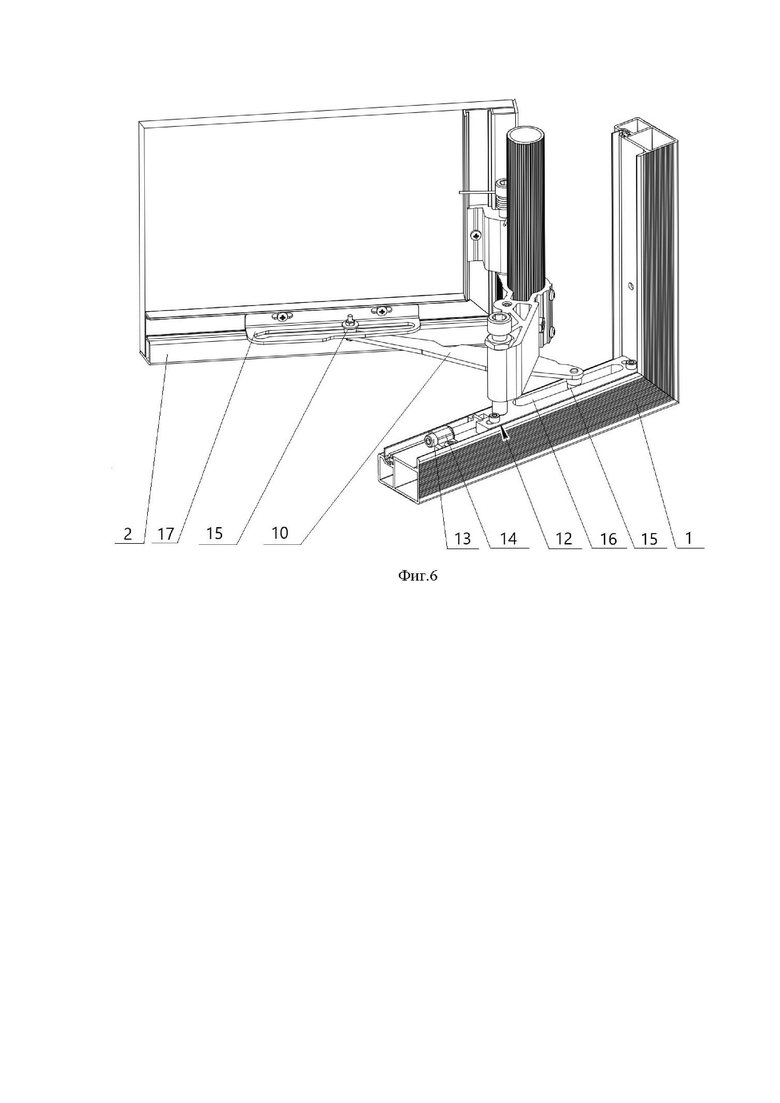

на фиг. 6 показана сзади верхняя часть ревизионного люка в полуоткрытом состоянии.

На фигурах позициями обозначены следующие элементы:

1 - прямоугольная П-образная рама,

2 - дверца,

3 - запирающее устройство,

4 - петля,

5 - вертикальный болт рамы,

6 - вертикальный болт дверцы,

7 - цапфа болта дверцы,

8 - цапфа болта рамы,

9 - вертикальная трубчатая опора,

10 - коромысло,

11 - приёмная чашка дверцы,

12 - приёмная чашка-направляющая рамы,

13 - горизонтальный болт рамы,

14 - опора горизонтального болта рамы,

15 - подшипник,

16 - фигурная направляющая канавка,

17 - планка с направляющей проточкой,

18 - пружина,

19 - контргайка вертикальных болтов.

Ревизионный люк включает прямоугольную раму 1, выполненную из металлического П-образного профиля, дверцу 2, которая крепится к раме 1 с использованием двух усовершенствованных петель 4 с одним звеном, верхней и нижней.

Дверца 2 в закрытом положении располагается в створе рамы 1 и имеет возможность поворота, посредством механизма петли, а также коромысла 10.

Механизм петли, см. фиг. 2 состоит из:

- двух петель 4, верхней и нижней,

- вертикальной трубчатой опоры 9, в крайних положениях которой жестко закреплены петли 4,

- двух вертикальных болтов рамы 5, устанавливаемых, один в верхнюю, а другой в нижнюю петлю 4, при этом центральная часть болтов 5 выполнена резьбовой, а конечная часть представляет собой цапфу 8, устанавливаемую в соответствующую приёмную чашку-направляющую рамы 12,

- двух вертикальных болтов дверцы 6, устанавливаемых, один в верхнюю, а другой в нижнюю петлю 4, при этом конечная часть представляет собой цапфу 7, устанавливаемую в соответствующую приёмную чашку дверцы 11 (цапфа 7 может сверху фиксироваться гайкой, соответственно на конце болта должна быть выполнена резьба).

Цапфы 7, 8 служат, как опорный (удерживающий) элемент для вращения верхней и нижней петли 4.

При этом вертикальные болты 5 и 6 располагаются в крайних резьбовых отверстиях петли 4 (отверстие петли для вертикального болта 6 дверцы может быть не резьбовым), а сами петли 4 выполнены немного изогнутыми для того, чтобы дверца 4 в закрытом положении была в одной плоскости с рамой 1.

Петли 4 выполнены с уменьшенным плечом рычага, что снижает нагрузку на конструкцию и сохраняет эффект фронтального открывания. Петля 4 имеет компактную конструкцию и проста в интеграции в конструкцию люка.

Регулировка дверцы 2 по вертикали осуществляется путем ослабления контргайки 19, поворота болтов 5 и 6, которые установлены в резьбовых отверстиях петель 4, для этого в крайних резьбовых отверстиях петли 4 на всю ее ширину нарезана резьба см. фиг. 3. После регулировки дверцы 2 контргайки 19 болтов 5 и 6 закручиваются

Также регулировка дверцы 2 может осуществляться и по горизонтали см.фиг. 4-6. Для этого приёмная чашка - направляющая рамы 12 (как сверху, так и снизу) может смещаться вместе с дверцей вдоль П-образной канавки рамы 1. Смещение производится за счет резьбового перемещения горизонтального болта рамы 13, расположенного в опоре 14, жестко закрепленной в П-образной канавке рамы 1, который взад-вперед двигает вышеуказанные приёмные чашки - направляющие рамы 12. Соответственно конец болта рамы 13, расположен в Т-образной полости приёмной чашки - направляющей рамы 12, см фиг. 4, а сама приёмная чашка - направляющая рамы 12 выполнена с возможностью фиксации болтами расположенными в вытянутых на длину ее хода отверстиях.

Регулировка дверцы 2 по горизонтали, осуществляется путем ослабления болтов удерживающих приёмную чашку - направляющую рамы 12 (как сверху, так и снизу), после чего осуществляется регулировка дверцы 2 по горизонтали на длину вытянутых отверстий приёмной чашки - направляющей рамы 12 и затем болты удерживающие приёмную чашку - направляющую рамы 12 закручиваются.

Так же, как было указано выше, поворот дверцы 2 относительно рамы регулируется коромыслом 10, которое установлено в центральной части сверху верхней петли 4 см. фиг. 2. Коромыслом 10, оснащено подшипниками 15 на противоположных его концах. Один подшипник 15 располагается в фигурной направляющей канавке 16 выполненной в верхней приёмной чашке-направляющей рамы 12, см. фиг. 6, а второй подшипник 15 располагается в фигурной направляющей проточке планки 17, см. фиг. 5, благодаря чему коромысло 10 задаёт строго фиксированную траекторию движения дверцы 2, исключая лишние складывания механизма петли и обеспечивая удобство открытия и закрытия даже одной рукой. Также коромысло 10 служит ограничителем угла поворота створки для предотвращения контакта с облицовочным материалом на дверце со стеной, тем самым исключает возможность повреждения облицовочного материала как на дверце, так и на стене.

Конструкция дополнена пружинами 18, установленными на концах цапф болта дверцы 7, см фиг. 5, и создающих постоянное напряжение на весь петлевой механизм (на вертикальную трубчатую опору 9 и дверцу) в закрытом положении. Это позволяет створке начинать движение по заданной направляющей траектории практически самостоятельно после прожима замка 3, который держит дверцу, что значительно улучшает удобство и комфорт эксплуатации.

Регулировка по вертикали дверцы 2 осуществляется следующим образом: при ослаблении контргайки болтов 5, 6 и их вращении, сам болт остаётся неподвижным на своей оси, а петля перемещается относительно болта. Это позволяет избежать деформации петли, связанной с несинхронностью регулировки сверху и снизу, что характерно для прототипов. Коромысло, оснащённое подшипниками, обеспечивает плавное и контролируемое движение створки без необходимости использования обеих рук, что значительно упрощает эксплуатацию.

Конструкция ревизионного люка обеспечивает удобство эксплуатации за счёт использования усовершенствованных петель, соединяющих каркас и створку. В отличие от прототипов, в которых петли имеют два звена на одной стороне, что приводит к увеличению вылета створки из проёма и создаёт дополнительное плечо рычага, в заявленном изобретении петли выполнены с одним звеном. Это уменьшает вылет створки, снижает нагрузку на конструкцию и повышает её долговечность.

При этом сохраняется эффект фронтального открывания: створка сдвигается на себя перед тем, как начать открываться в сторону. Это обеспечивает безопасное использование люка в помещениях с декоративной облицовкой, так как исключается риск повреждения плитки или других материалов, наклеенных на створку.

Предлагаемое решение относится к области строительства, в частности к ревизионным люкам, обеспечивающим доступ к скрытым инженерным коммуникациям. Ревизионный люк, включающий прямоугольную раму с верхней и нижней приёмной чашкой-направляющей для установки дверцы, дверцу, механизм петли, осуществляющий поворот дверцы, и запирающее устройство дверцы. При этом механизм петель выполнен с возможностью регулировки вертикальных болтов рамы, устанавливаемых один в верхнюю, а другой в нижнюю петлю, при этом центральная часть болтов соединена резьбовым соединением с петлей, а конечная часть представляет собой цапфу, устанавливаемую в соответствующую приёмную чашку-направляющую прямоугольной рамы. Технический результат - упрощение регулировки дверцы люка и снижение нагрузок на механизм петель. 4 з.п. ф-лы, 6 ил.

1. Ревизионный люк, включающий прямоугольную раму с верхней и нижней приёмной чашкой-направляющей для установки дверцы, дверцу, механизм петли, осуществляющий поворот дверцы, и запирающее устройство дверцы, отличающийся тем, что механизм петли выполнен с возможностью регулировки и включает:

- верхнюю и нижнюю петли,

- вертикальную трубчатую опору, в крайних положениях которой жестко закреплены вышеуказанные петли,

- два вертикальных болта рамы, устанавливаемых один в верхнюю, а другой в нижнюю петлю, при этом центральная часть болтов соединена резьбовым соединением с петлей, а конечная часть представляет собой цапфу, устанавливаемую в соответствующую приёмную чашку-направляющую прямоугольной рамы,

- два вертикальных болта дверцы, устанавливаемых один в верхнюю, а другой в нижнюю петлю болтовым соединением,

- коромысло, установленное в центральной части сверху верхней петли и оснащенное подшипниками на противоположных своих концах, при этом один подшипник расположен в канавке верхней приёмной чашки-направляющей, а второй в направляющей проточке планки, установленной на верхней части дверцы.

2. Люк по п. 1, отличающийся тем, что дополнительно включает верхнюю и нижнюю опору, закрепленную на раме, с установленным в ней посредством резьбового соединения горизонтальным болтом рамы, оконечная часть которого расположена в Т-образной полости верхней и нижней приёмной чашки-направляющей.

3. Люк по п. 1, отличающийся тем, что он содержит горизонтальные и вертикальные регулировочные винты, обеспечивающие точное позиционирование створки.

4. Люк по п. 1, отличающийся тем, что коромысло с подшипниками на обоих его концах обеспечивает строго фиксированную траекторию движения створки, упрощая эксплуатацию.

5. Люк по п. 1, отличающийся тем, что на конечной части цапфы болтов дверцы установлена пружина, создающая постоянное напряжение в закрытом положении на петлю и дверцу, что приводит к самооткрыванию дверцы после нажима на запирающее устройство и открытия дверцы.
