Комплект для закрепления ревизионного люка под плитку (варианты) Российский патент 2025 года по МПК E05D7/04 E04F19/08

Группа изобретений относится к области строительства, а именно к дверным петлям, в особенности для ревизионных люков, обеспечивающим доступ к скрытым инженерным коммуникациям, например, к электрической проводке, отопительному оборудованию или сетям водоснабжения и дверным конструкциям.

Известен механизм крепления створки распашной двери к дверному каркасу, содержащий два комплекта деталей, предназначенных для крепления первого и второго концов стойки к элементам дверного каркаса и содержащих крепежную деталь, имеющую первый и второй конец, при этом ее первый конец выполнен с возможностью неподвижного крепления к тыльной поверхности дверной створки, а ее второй конец снабжен шарниром, ось которого ориентирована по существу параллельно боковым элементам упомянутого дверного каркаса (RU 2636010, опубл. 17.11.2017).

Известен Комплект №1, предназначенный для изготовления настенной тяжелой (свыше 10 кг) потайной дверцы (люка невидимки) своими руками. Так же при помощи комплекта №1 можно установить заподлицо толстую дверь в стену до 40 мм. В комплект входят скрытые петли Трансформер PTdSL.139-79-52-190 2 шт., замок-защелка с ответной планкой из пластика 1 шт. и компенсатор с роликоподшипником 2 шт., для исключения провисания дверцы под нагрузкой в закрытом положении (https://finalseller.ru/komplektuyushchie-dlya-lyukov-pod-plitku/komplekt-no1-dlya-potaynoy-dvercy-svoimi-rukami-petli-zashchelka, опубл. 01.10.2020).

В комплекте № 1 недостатком является сложность монтажа петель, чтобы смонтировать петли, всё место крепежа нужно хорошо просчитывать, очень легко допустить ошибку и при ошибке нет возможности для корректировки. Отсутствие каркаса на самой двери, после укладки плитки она просто деформируется при высыхании плиточного клея.

Основными недостатками приведенных аналогов является сложность сборки и корректировки и соответственно затрачивание большего количества времени, провисание и недостаточная грузоподъёмность для сборки больших нестандартных люков.

Наиболее близким аналогом заявленного изобретения является комплект ревизионного люка под плитку, содержащий четыре крепежных элемента и механизм для откидывания люка, согласно изобретению два крепежных элемента, каждый из которых выполнен из двух частей, соединенных между собой посредством втулки, двух подшипников и двух винтов с возможностью обеспечения поворота их относительно друг друга, открытия люка и образующих петлю, при этом каждая часть выполнена прямоугольной формы, с внутренней стороны которой выполнен паз для установки профиля ТЕСЕ, имеющего ответный выступ, а на наружной стороне одной части выполнена бобышка с отверстием под втулку, а на второй части выполнена бобышка с переходящим в отверстие пазом, в котором последовательно расположены подшипник с меньшим диаметром и подшипник с большим диаметром относительно последнего, при этом через отверстие бобышки установлена втулка, проходящая через подшипник с большим диаметром с упором в другой подшипник с меньшим диаметром, расположенные внутри одной из частей крепежного элемента, и закреплена посредством винтов с образованием петли, причем на одной из частей в месте расположения втулки в этой же части прямоугольной формы заподлицо с ее торцом на боковой поверхности выполнен соосно бобышки ограничительный выступ для предотвращения откидывания люка и два монтажных отверстия для закрепления на устанавливаемом профиле ТЕСЕ, а на другой из упомянутых частей рядом с бобышкой выполнен второй ограничительный выступ для предотвращения откидывания люка и два монтажных отверстия для закрепления на устанавливаемом профиле ТЕСЕ, причем упомянутые ограничительные выступы выполнены с возможностью открытия люка не более 90°, кроме того, с боковой стороны прямоугольной формы выполнены одинаковой длины от торцов два выступа с монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, один из упомянутых выступов имеет Г-образную форму для обеспечения дополнительного удержания профиля, а другой выполнен плоским, при этом два других крепежных элемента для монтажа откидного механизма выполнены прямоугольной формы с пазом для установки профиля ТЕСЕ, имеющего ответный выступ, и двумя монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, на один из которых прикреплен механизм для откидывания люка, а на другом выполнен зацеп для закрывания и фиксирования механизма для откидывания люка и открывания при нажатии на люк, причем во всех монтажных отверстиях предусмотрены фиксирующие винты для проверки, регулировки и фиксации упомянутых крепежных элементов (RU 2806887 C1 от 08.11.2023).

Недостатком известного решения является сложность демонтажа, поскольку конструкция петли повторяет форму профиля, вставляется и задвигается в профиль, из-за этого ее нужно вставлять в профиль до сборки каркаса и возможности демонтировать её после сборки каркаса нет. Кроме того, ось вращения петли приходится на середину профиля, что не позволяет собранному люку при открывании не заходить задней частью люка вглубь шкафа.

Технической проблемой, на решение которой направлено заявленное изобретение, является создание комплекта для закрепления ревизионного люка под плитку, не имеющего указанных выше недостатков, а именно возможность сборки нестандартных люков под необходимый размер на объекте, возможность простого демонтажа люка без разбора всей конструкции, без потери положительных характеристик провисанию и грузоподъемности.

Техническим результатом заявленного изобретения является возможность монтировать и демонтировать конструкцию уже на собранном каркасе, предотвращение откидывания люка и повреждения чистовых отделочных материалов от повреждения, отсутствие провисания и повышение грузоподъемности.

Технический результат заявленного изобретения достигается тем, что в одном варианте комплект для закрепления ревизионного люка под плитку, согласно изобретению, содержит механизм для откидывания люка и два крепежных элемента, каждый из которых выполнен из двух частей, соединенных между собой посредством втулки, двух подшипников и двух винтов с возможностью обеспечения поворота их относительно друг друга, открытия люка и образующих петлю, при этом каждая часть выполнена прямоугольной формы с возможностью зацепа профиля ТЕСЕ, на наружной стороне одной части выполнена бобышка с отверстием под втулку, а на второй части выполнена бобышка с переходящим в отверстие пазом, в котором последовательно расположены подшипник с меньшим диаметром и подшипник с большим диаметром относительно последнего, при этом через отверстие бобышки установлена втулка, проходящая через подшипник с большим диаметром с упором в другой подшипник с меньшим диаметром, расположенные внутри одной из частей крепежного элемента, и закреплена посредством винтов с образованием петли, причем бобышки выполнены со смещением относительно оси длинной стороны части петли, при котором ось бобышки выходит за границы крепежного элемента, на двух сторонах каждой из частей петли выполнено по два монтажных отверстия для закрепления на устанавливаемом профиле ТЕСЕ, кроме того, с боковой стороны прямоугольной формы выполнены одинаковой длины от торцов два выступа с монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, при этом два других крепежных элемента для монтажа откидного механизма выполнены прямоугольной формы с пазом для установки профиля ТЕСЕ, имеющего ответный выступ, и двумя монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, на один из которых прикреплен механизм для откидывания люка, а на другом выполнен зацеп для закрывания и фиксирования механизма для откидывания люка и открывания при нажатии на люк, причем во всех монтажных отверстиях предусмотрены фиксирующие винты для проверки, регулировки и фиксации упомянутых крепежных элементов.

В другом варианте комплект для закрепления ревизионного люка под плитку, согласно изобретению, содержит механизм для откидывания люка и два крепежных элемента, каждый из которых выполнен из двух частей, соединенных между собой посредством втулки, двух подшипников и двух винтов с возможностью обеспечения поворота их относительно друг друга, открытия люка и образующих петлю, при этом каждая часть выполнена прямоугольной формы с возможностью зацепа профиля ТЕСЕ, на наружной стороне одной части выполнена бобышка с отверстием под втулку, а на второй части выполнена бобышка с переходящим в отверстие пазом, в котором последовательно расположены подшипник с меньшим диаметром и подшипник с большим диаметром относительно последнего, при этом через отверстие бобышки установлена втулка, проходящая через подшипник с большим диаметром с упором в другой подшипник с меньшим диаметром, расположенные внутри одной из частей крепежного элемента, и закреплена посредством винтов с образованием петли, причем бобышки выполнены со смещением относительно оси длинной стороны части петли, при котором ось бобышки не выходит за границы крепежного элемента, на двух сторонах каждой из частей петли выполнено по два монтажных отверстия для закрепления на устанавливаемом профиле ТЕСЕ, кроме того, с боковой стороны прямоугольной формы выполнены одинаковой длины от торцов два выступа с монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, при этом два других крепежных элемента для монтажа откидного механизма выполнены прямоугольной формы с пазом для установки профиля ТЕСЕ, имеющего ответный выступ, и двумя монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, на один из которых прикреплен механизм для откидывания люка, а на другом выполнен зацеп для закрывания и фиксирования механизма для откидывания люка и открывания при нажатии на люк, причем во всех монтажных отверстиях предусмотрены фиксирующие винты для проверки, регулировки и фиксации упомянутых крепежных элементов.

В третьем варианте комплект для закрепления ревизионного люка под плитку, согласно изобретению, содержит механизм для откидывания люка и два крепежных элемента, каждый из которых выполнен из двух частей, соединенных между собой посредством втулки, двух подшипников и двух винтов с возможностью обеспечения поворота их относительно друг друга, открытия люка и образующих петлю, при этом каждая часть выполнена прямоугольной формы, на наружной стороне одной части выполнена бобышка с отверстием под втулку, а на второй части выполнена бобышка с переходящим в отверстие пазом, в котором последовательно расположены подшипник с меньшим диаметром и подшипник с большим диаметром относительно последнего, при этом через отверстие бобышки установлена втулка, проходящая через подшипник с большим диаметром с упором в другой подшипник с меньшим диаметром, расположенные внутри одной из частей крепежного элемента, и закреплена посредством винтов с образованием петли, причем бобышки выполнены со смещением относительно оси длинной стороны части петли, при котором ось бобышки не выходит за границы крепежного элемента, на двух сторонах каждой из частей петли выполнено по два монтажных отверстия для закрепления на устанавливаемом профиле ТЕСЕ, кроме того, с боковой стороны прямоугольной формы выполнены одинаковой длины от торцов два выступа с монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, при этом два других крепежных элемента для монтажа откидного механизма выполнены прямоугольной формы с пазом для установки профиля ТЕСЕ, имеющего ответный выступ, и двумя монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, на один из которых прикреплен механизм для откидывания люка, а на другом выполнен зацеп для закрывания и фиксирования механизма для откидывания люка и открывания при нажатии на люк, причем во всех монтажных отверстиях предусмотрены фиксирующие винты для проверки, регулировки и фиксации упомянутых крепежных элементов.

Кроме того, крепежные элементы выполнены из алюминия или нержавеющей стали.

Кроме того, монтажные отверстия для закрепления на устанавливаемом профиле ТЕСЕ выполнены диаметром 4×45°.

Кроме того, глубина отверстия под втулку выполнена больше длины паза под установку подшипников.

Кроме того, под фиксирующие втулку винты отверстия выполнены с зенковкой.

Заявленное изобретение поясняется следующими чертежами.

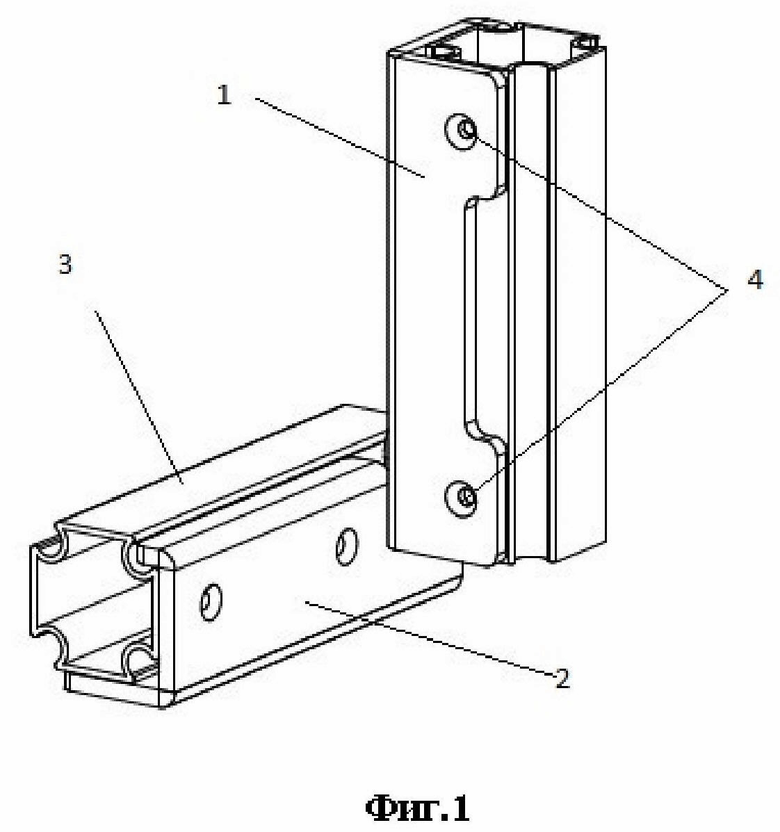

На фиг. 1 представлен крепежный элемент из комплекта, представляющий собой петлю, с вставленным профилем ТЕСЕ (первый вариант).

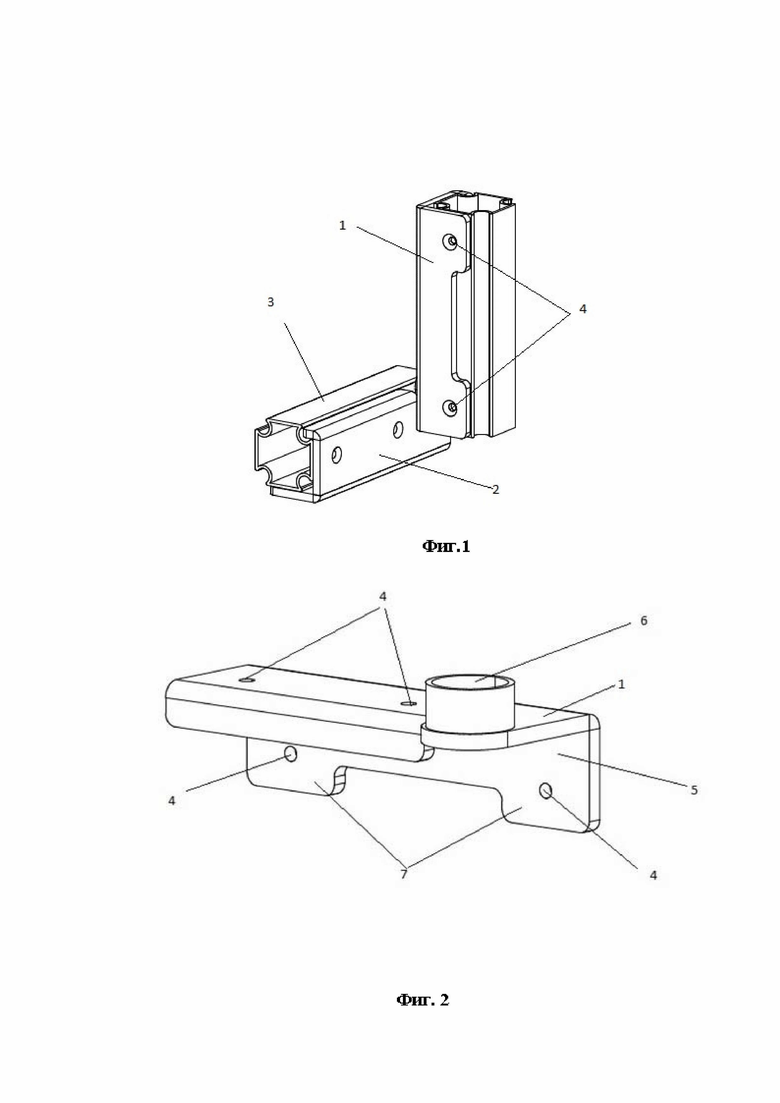

На фиг. 2 представлена одна часть, составляющая в сборе петлю, приведенную на фиг.1.

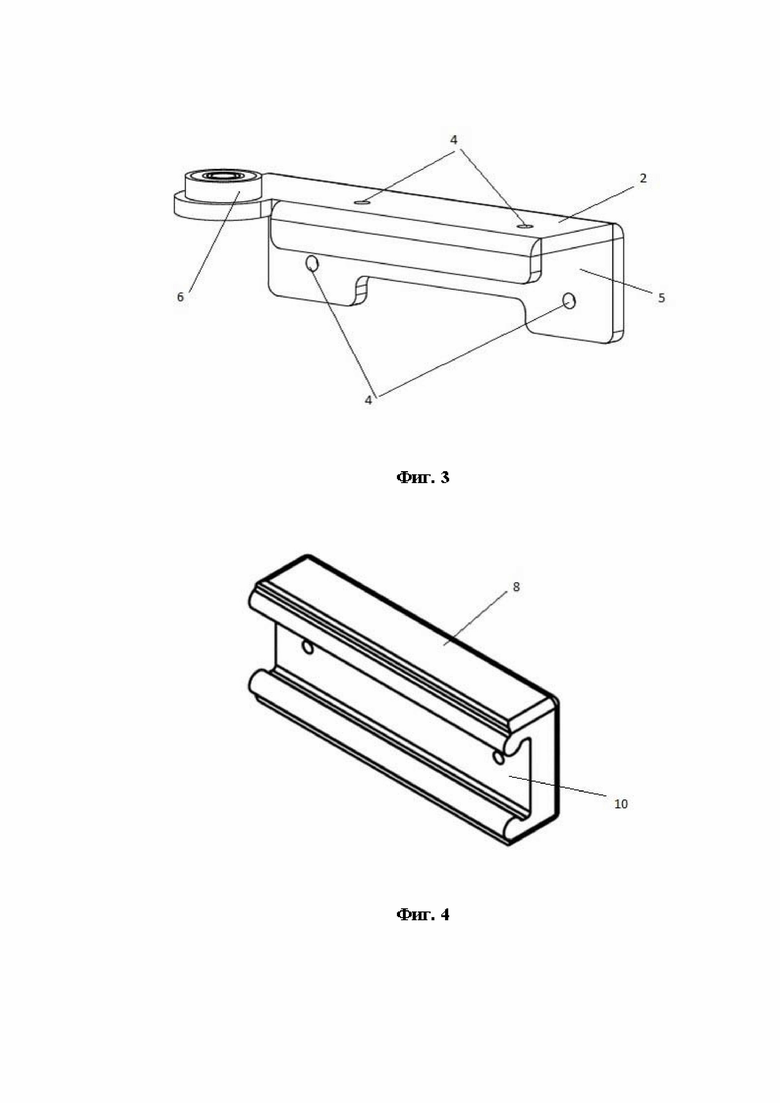

На фиг. 3 представлена вторая часть, составляющая в сборе петлю, приведенную на фиг. 1.

На фиг. 4 представлен крепежный элемент из заявленного комплекта для монтажа откидного механизма.

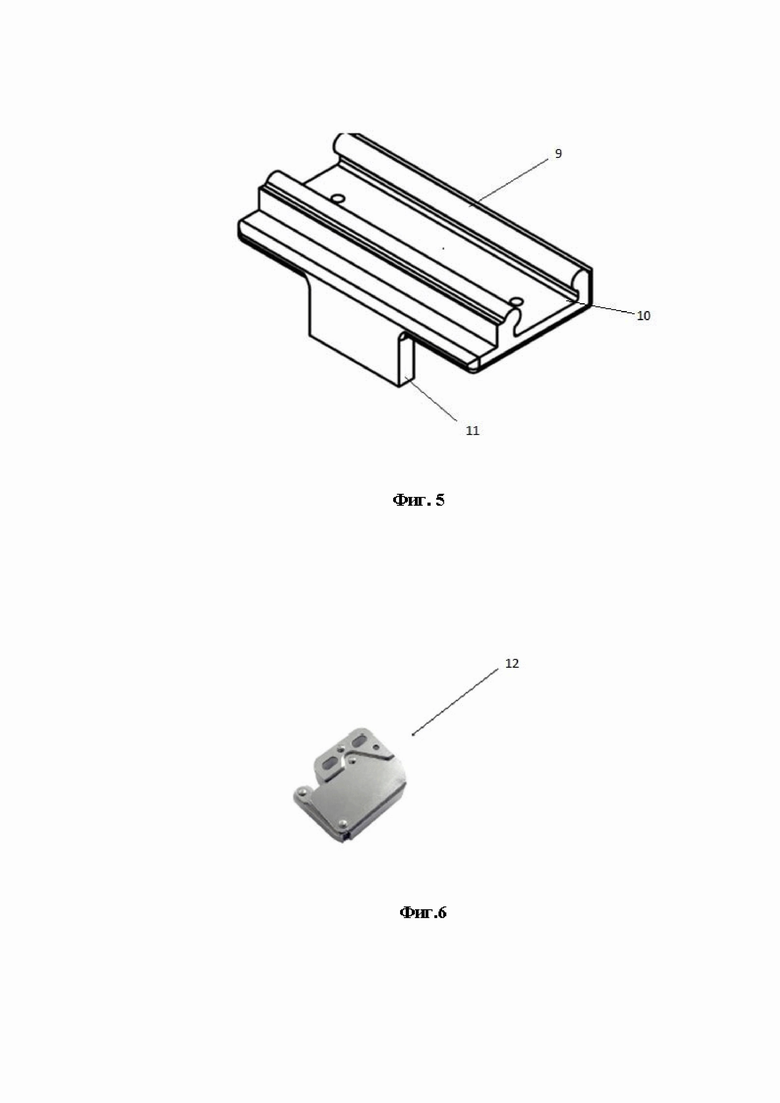

На фиг. 5 представлен крепежный элемент с зацепом из заявленного комплекта для монтажа откидного механизма.

На фиг. 6 представлен механизм для откидывания люка.

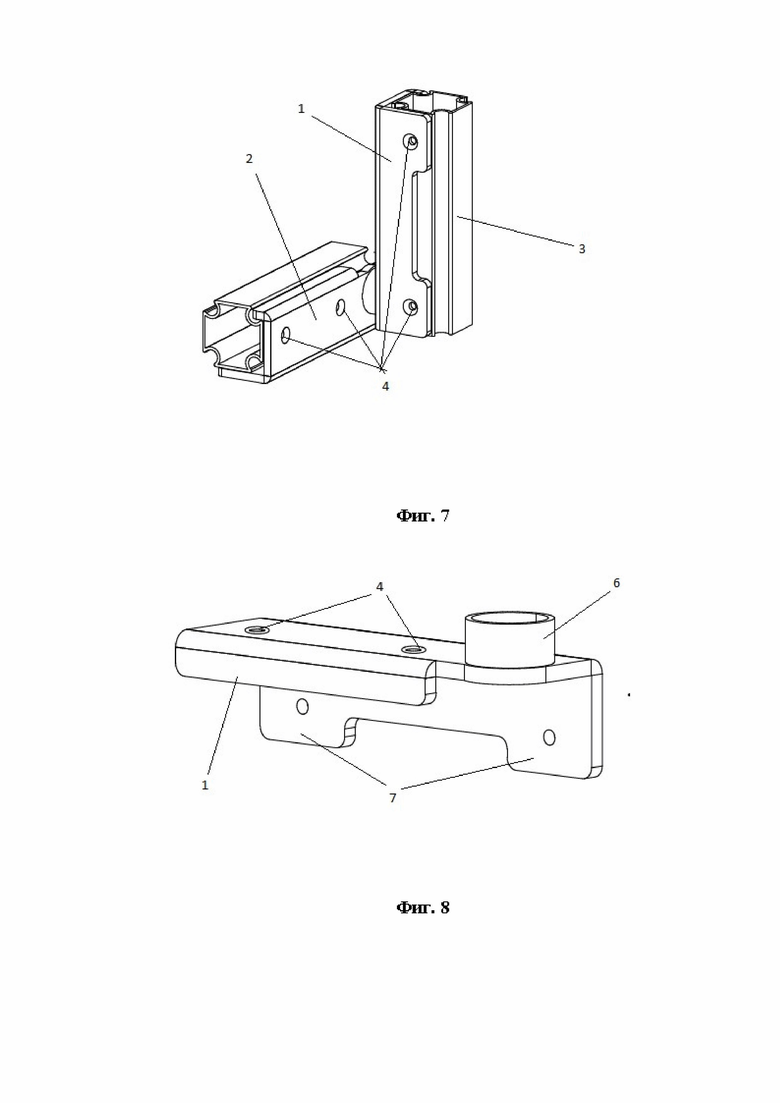

На фиг. 7 представлен крепежный элемент из комплекта, представляющий собой петлю, с вставленным профилем ТЕСЕ (второй вариант).

На фиг. 8 представлена одна часть, составляющая в сборе петлю, приведенную на фиг. 7.

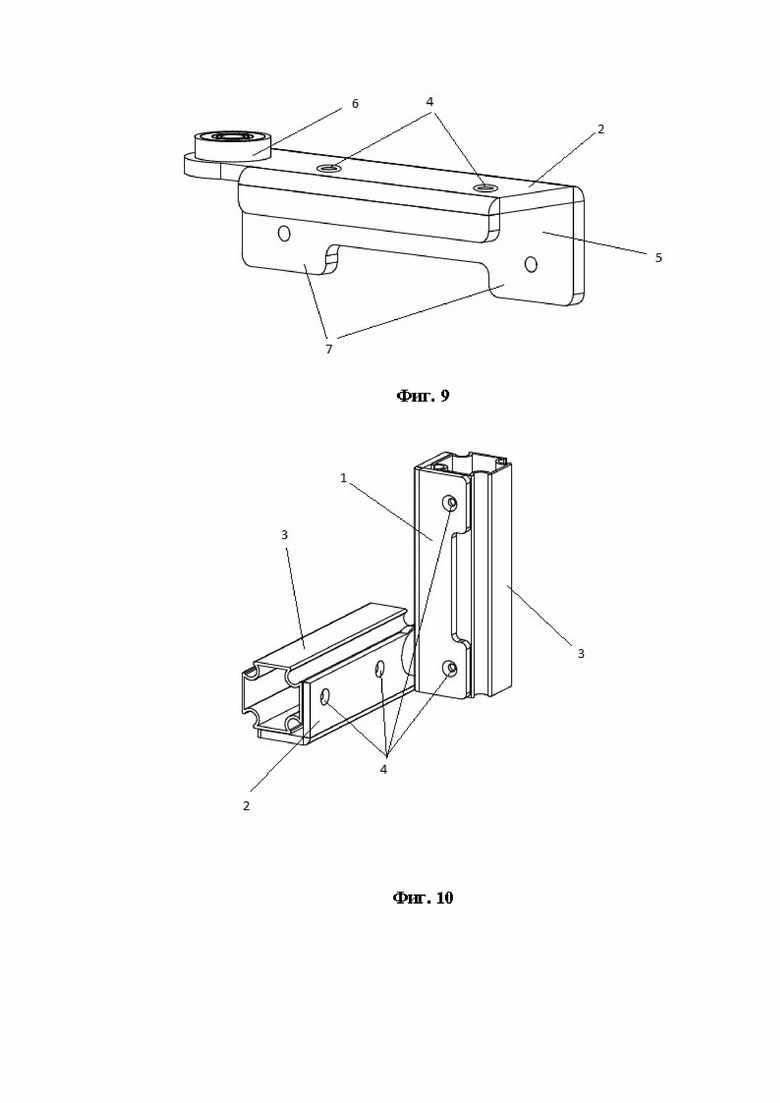

На фиг. 9 представлена вторая часть, составляющая в сборе петлю, приведенную на фиг. 7.

На фиг. 10 представлен крепежный элемент из комплекта, представляющий собой петлю, с вставленным профилем ТЕСЕ (третий вариант).

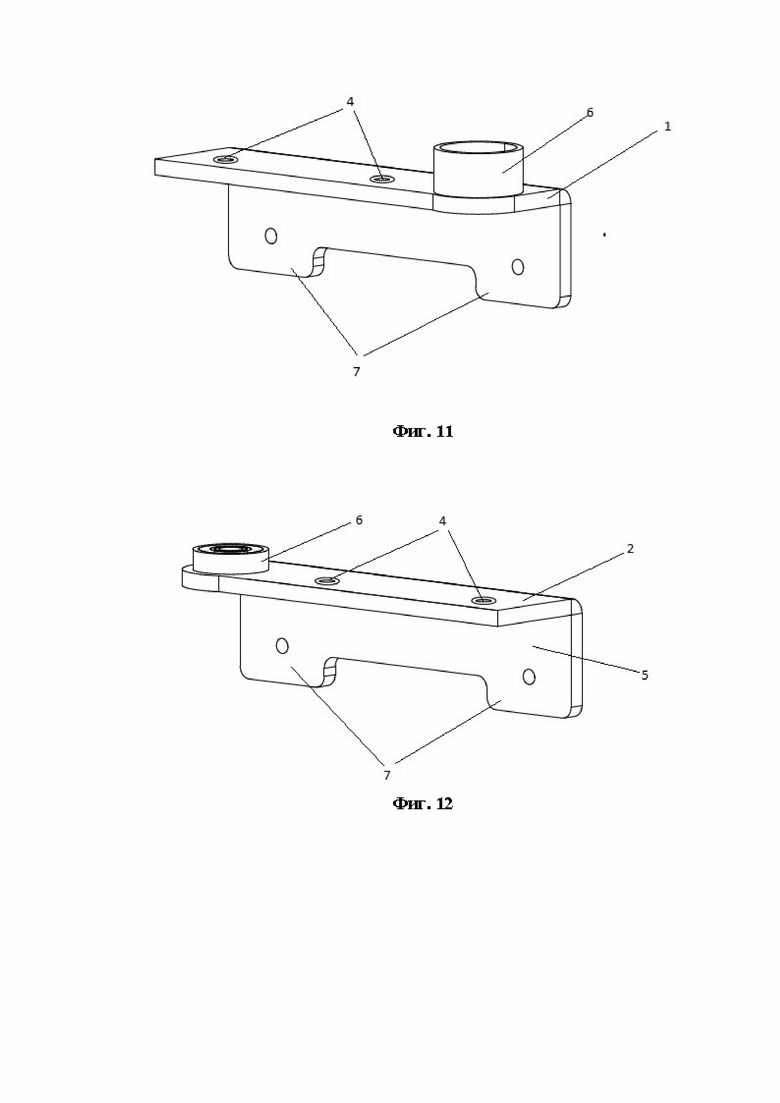

На фиг. 11 представлена одна часть, составляющая в сборе петлю, приведенную на фиг. 10.

На фиг. 12 представлена вторая часть, составляющая в сборе петлю, приведенную на фиг. 10.

На фигурах 1-12 позициями 1-12 показаны:

1, 2 – части крепежного элемента в виде петли,

3 – профиль ТЕСЕ,

4 – монтажные отверстия,

5 – профиль,

6 – бобышка,

7 – выступы части крепежного элемента в виде петли,

8, 9 – части второго крепежного элемента,

10 – паз,

11 – выступ части второго крепежного элемента,

12 – механизм для откидывания люка.

Комплект для закрепления ревизионного люка под плитку содержит два крепежных элемента, состоящих из двух частей каждый 1, 2, 8, 9, и механизм 12 для откидывания ревизионного люка.

Один крепежный элемент в виде петли выполнен из двух частей 1, 2, соединенных между собой посредством втулки (не показана на чертежах), установленной в отверстие одного подшипника и упирающейся своим концом в отверстие другого подшипника, и двух винтов, завинченных с двух сторон втулки, с образованием петли, обеспечивая поворот упомянутых частей 1, 2 крепежных элементов относительно друг друга и открытие люка. При этом подшипники установлены в бобышке 6 с переходящим в отверстие пазом одной части 1 крепежного элемента, один из которых имеет больший диаметр для прохождения втулки через него, а другой – меньший диаметр для упора втулки в него, что обеспечивает защиту от перетирания петли во время вращения. Подшипники установлены последовательно подшипник с меньшим диаметром и подшипник с большим диаметром относительно последнего.

Каждая часть выполнена прямоугольной формы. С внутренней стороны части прямоугольной формы выполнен профиль 5 для установки профильной трубы ТЕСЕ 3. На наружной стороне части прямоугольной формы выполнена бобышка 6, отверстие которой предназначено для расположения и закрепления втулки посредством винта.

На каждой из частей 1, 2 в части прямоугольной формы выполнено по два монтажных отверстия 4 для закрепления на устанавливаемом профиле ТЕСЕ.

С боковой стороны частей прямоугольной формы выполнены одинаковой длины от торцов два плоских выступа 7 с монтажными отверстиями 4 для закрепления на устанавливаемом профиле ТЕСЕ.

Две части второго крепежного элемента 8, 9 выполнены прямоугольной формы с пазом 10 для установки профилей ТЕСЕ 3, имеющих ответный выступ, и двумя монтажными отверстиями 4 для закрепления на устанавливаемом профиле ТЕСЕ, на один 8 из которых в паз (не показан на чертеже) установлен и закреплен механизм для откидывания люка 12, а на другом 9 выполнен зацеп 11 для закрывания и фиксирования механизма для откидывания люка и открывания при нажатии на люк.

Во всех монтажных отверстиях 4 предусмотрены фиксирующие винты (не показаны на чертежах) для проверки, регулировки и фиксации крепежных элементов.

Крепежные элементы 1, 2, 8, 9 выполнены из алюминия или нержавеющей стали.

Монтажные отверстия 4 для закрепления на устанавливаемом профиле ТЕСЕ 3 выполнены диаметром 4×45°.

Пример осуществления монтажа ревизионного люка посредством комплекта для закрепления ревизионного люка под плитку

Изначально в профиль 6 одной части первого крепежного элемента в виде петли вставляют профиль ТЕСЕ 3, устанавливают между подготовленными двумя параллельными профилями и предварительно фиксируют фиксаторами в месте образования наружного угла пересечения между параллельно установленными профилями и перпендикулярно установленным профилем ТЕСЕ с петлей. Затем берут вторую часть первого крепежного элемента, представляющую собой петлю 1, 2, и аналогично вставляют профиль ТЕСЕ в профиль 5 одной из его частей, устанавливают ниже на размер ревизионного люка между подготовленными двумя параллельными профилями и предварительно фиксируют фиксаторами в месте образования наружного угла пересечения между параллельно установленными профилями и перпендикулярно установленным профилем ТЕСЕ с петлей. После чего отмеряют от вертикального профиля по профилю с петлей равные расстояния для обеспечения одинакового расположения верхней и нижней петель. Далее вставляют во вторую часть петель профили ТЕСЕ, которые являются частью ревизионного люка. Затем со стороны установленных петель устанавливают между горизонтально установленными профилями ТЕСЕ вертикально профиль ТЕСЕ, который является частью ревизионного люка и предварительно фиксируют. После, ослабляя винты фиксаторов, опускают верхний горизонтальный профиль ТЕСЕ впритык к вертикально установленному профилю ТЕСЕ и фиксируют посредством фиксатора с винтом. При необходимости регулируют установленные профили по высоте, выравнивают с использованием уровня и окончательно фиксируют, закручивая плотно винты фиксаторов. После фиксации закручивают предусмотренные винты в крепежных элементах для того, чтобы профиль не перемещался относительно крепежного элемента. К одной части второго крепежного элемента 9 прикрепляют механизм откидывания 12 ревизионного люка. Далее в паз 10 части крепежного элемента с прикрепленным механизмом для откидывания люка вставляют профиль ТЕСЕ 3 и устанавливают с другой стороны относительно петель с дальнейшей фиксацией посредством фиксаторов, образуя готовый ревизионный люк. Затем вставляют профиль ТЕСЕ в часть второго крепежного элемента 9 с зацепом 11 и устанавливают между горизонтальными профилями ТЕСЕ на расстоянии от последнего, обеспечивающим вхождение механизма для откидывания люка в зацеп для открывания и закрывания ревизионного люка. После чего выравнивают последние крепежные элементы и закрепляют на профилях посредством фиксирующих винтов, предусмотренных в монтажных отверстиях крепежных элементов. Получают в итоге готовый люк, смонтированный за 10 минут, который по сравнению с уже имеющимися в использовании комплектами для монтажа ревизионного люка, монтаж которых осуществляется в течение 30-60 мин (комплект №1), что в несколько раз быстрее. При этом конструкция частей первого крепежного элемента в виде петли 1, 2 позволяет, в случае необходимости, демонтировать ревизионный люк, открутив винты фиксаторов с частей 1, 2.

Испытание заявленного изобретения в исполнении крепежных элементов из нержавеющей стали показало, что грузоподъемность составила 160 кг, провисание не было выявлено совсем, а минимальный зазор межплиточного шва - 1 мм.

Таким образом, заявленный комплект для закрепления ревизионного люка под плитку (варианты) обеспечивает быстрый и упрощенный монтаж люка под плитку, повышенную грузоподъемности и устранение провисания люка с одновременной возможностью простого демонтажа люка. Все приведенные существенные признаки в формуле изобретения находятся в причинно-следственной связи с заявленным техническим результатом и оказывают непосредственное влияние на его достижение.

Группа изобретений относится к области строительства, а именно к дверным петлям, в особенности для ревизионных люков, обеспечивающим доступ к скрытым инженерным коммуникациям. Комплект для закрепления ревизионного люка под плитку содержит механизм для откидывания люка и два крепежных элемента, каждый из которых выполнен из двух частей, соединенных между собой посредством втулки, двух подшипников и двух винтов с возможностью обеспечения поворота их относительно друг друга, открытия люка и образующих петлю, при этом каждая часть выполнена прямоугольной формы с возможностью зацепа профиля ТЕСЕ, на наружной стороне одной части выполнена бобышка с отверстием под втулку, а на второй части выполнена бобышка с переходящим в отверстие пазом, в котором последовательно расположены подшипник с меньшим диаметром и подшипник с большим диаметром относительно последнего, при этом через отверстие бобышки установлена втулка, проходящая через подшипник с большим диаметром с упором в другой подшипник с меньшим диаметром, расположенные внутри одной из частей крепежного элемента, и закреплена посредством винтов с образованием петли, причем бобышки выполнены с вариантами смещения относительно оси длинной стороны части петли, на двух сторонах каждой из частей петли выполнено по два монтажных отверстия для закрепления на устанавливаемом профиле ТЕСЕ, кроме того, с боковой стороны прямоугольной формы выполнены одинаковой длины от торцов два выступа с монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, при этом два других крепежных элемента для монтажа механизма откидывания люка выполнены прямоугольной формы с пазом для установки профиля ТЕСЕ, имеющего ответный выступ, и двумя монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, на один из которых прикреплен механизм для откидывания люка, а на другом выполнен зацеп для закрывания и фиксирования механизма для откидывания люка и открывания при нажатии на люк, причем во всех монтажных отверстиях предусмотрены фиксирующие винты для проверки, регулировки и фиксации упомянутых крепежных элементов. 3 н. и 5 з.п. ф-лы, 12 ил.

1. Комплект для закрепления ревизионного люка под плитку, характеризующийся тем, что содержит механизм для откидывания люка и два крепежных элемента, каждый из которых выполнен из двух частей, соединенных между собой посредством втулки, двух подшипников и двух винтов с возможностью обеспечения поворота их относительно друг друга, открытия люка и образующих петлю, при этом каждая часть выполнена прямоугольной формы с возможностью зацепа профиля ТЕСЕ, на наружной стороне одной части выполнена бобышка с отверстием под втулку, а на второй части выполнена бобышка с переходящим в отверстие пазом, в котором последовательно расположены подшипник с меньшим диаметром и подшипник с большим диаметром относительно последнего, при этом через отверстие бобышки установлена втулка, проходящая через подшипник с большим диаметром с упором в другой подшипник с меньшим диаметром, расположенные внутри одной из частей крепежного элемента, и закреплена посредством винтов с образованием петли, причем бобышки выполнены со смещением относительно оси длинной стороны части петли, при котором ось бобышки выходит за границы крепежного элемента, на двух сторонах каждой из частей петли выполнено по два монтажных отверстия для закрепления на устанавливаемом профиле ТЕСЕ, кроме того, с боковой стороны прямоугольной формы выполнены одинаковой длины от торцов два выступа с монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, при этом два других крепежных элемента для монтажа механизма откидывания люка выполнены прямоугольной формы с пазом для установки профиля ТЕСЕ, имеющего ответный выступ, и двумя монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, на один из которых прикреплен механизм для откидывания люка, а на другом выполнен зацеп для закрывания и фиксирования механизма для откидывания люка и открывания при нажатии на люк, причем во всех монтажных отверстиях предусмотрены фиксирующие винты для проверки, регулировки и фиксации упомянутых крепежных элементов.

2. Комплект для закрепления ревизионного люка под плитку, характеризующийся тем, что содержит механизм для откидывания люка и два крепежных элемента, каждый из которых выполнен из двух частей, соединенных между собой посредством втулки, двух подшипников и двух винтов с возможностью обеспечения поворота их относительно друг друга, открытия люка и образующих петлю, при этом каждая часть выполнена прямоугольной формы с возможностью зацепа профиля ТЕСЕ, на наружной стороне одной части выполнена бобышка с отверстием под втулку, а на второй части выполнена бобышка с переходящим в отверстие пазом, в котором последовательно расположены подшипник с меньшим диаметром и подшипник с большим диаметром относительно последнего, при этом через отверстие бобышки установлена втулка, проходящая через подшипник с большим диаметром с упором в другой подшипник с меньшим диаметром, расположенные внутри одной из частей крепежного элемента, и закреплена посредством винтов с образованием петли, причем бобышки выполнены со смещением относительно оси длинной стороны части петли, при котором ось бобышки не выходит за границы крепежного элемента, на двух сторонах каждой из частей петли выполнено по два монтажных отверстия для закрепления на устанавливаемом профиле ТЕСЕ, кроме того, с боковой стороны прямоугольной формы выполнены одинаковой длины от торцов два выступа с монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, при этом два других крепежных элемента для монтажа откидного механизма выполнены прямоугольной формы с пазом для установки профиля ТЕСЕ, имеющего ответный выступ, и двумя монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, на один из которых прикреплен механизм для откидывания люка, а на другом выполнен зацеп для закрывания и фиксирования механизма для откидывания люка и открывания при нажатии на люк, причем во всех монтажных отверстиях предусмотрены фиксирующие винты для проверки, регулировки и фиксации упомянутых крепежных элементов.

3. Комплект для закрепления ревизионного люка под плитку, характеризующийся тем, что содержит механизм для откидывания люка и два крепежных элемента, каждый из которых выполнен из двух частей, соединенных между собой посредством втулки, двух подшипников и двух винтов с возможностью обеспечения поворота их относительно друг друга, открытия люка и образующих петлю, при этом каждая часть выполнена прямоугольной формы, на наружной стороне одной части выполнена бобышка с отверстием под втулку, а на второй части выполнена бобышка с переходящим в отверстие пазом, в котором последовательно расположены подшипник с меньшим диаметром и подшипник с большим диаметром относительно последнего, при этом через отверстие бобышки установлена втулка, проходящая через подшипник с большим диаметром с упором в другой подшипник с меньшим диаметром, расположенные внутри одной из частей крепежного элемента, и закреплена посредством винтов с образованием петли, причем бобышки выполнены со смещением относительно оси длинной стороны части петли, при котором ось бобышки не выходит за границы крепежного элемента, на двух сторонах каждой из частей петли выполнено по два монтажных отверстия для закрепления на устанавливаемом профиле ТЕСЕ, кроме того, с боковой стороны прямоугольной формы выполнены одинаковой длины от торцов два выступа с монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, при этом два других крепежных элемента для монтажа откидного механизма выполнены прямоугольной формы с пазом для установки профиля ТЕСЕ, имеющего ответный выступ, и двумя монтажными отверстиями для закрепления на устанавливаемом профиле ТЕСЕ, на один из которых прикреплен механизм для откидывания люка, а на другом выполнен зацеп для закрывания и фиксирования механизма для откидывания люка и открывания при нажатии на люк, причем во всех монтажных отверстиях предусмотрены фиксирующие винты для проверки, регулировки и фиксации упомянутых крепежных элементов.

4. Комплект по любому из пп. 1-3, характеризующийся тем, что крепежные элементы выполнены из алюминия или нержавеющей стали.

5. Комплект по любому из пп. 1-3, характеризующийся тем, что монтажные отверстия для закрепления на устанавливаемом профиле ТЕСЕ выполнены диаметром 4×45°.

6. Комплект по любому из пп. 1-3, характеризующийся тем, что на частях крепежных элементов, представляющих собой петли, выполнены метки для выравнивания расположения их относительно друг друга.

7. Комплект по любому из пп. 1-3, характеризующийся тем, что глубина отверстия под втулку выполнена больше длины паза под установку подшипников.

8. Комплект по любому из пп. 1-3, характеризующийся тем, что под фиксирующие втулку винты отверстия выполнены с зенковкой.
