Способ определения гидравлической плотности распылителя форсунки Советский патент 1983 года по МПК F02M65/00

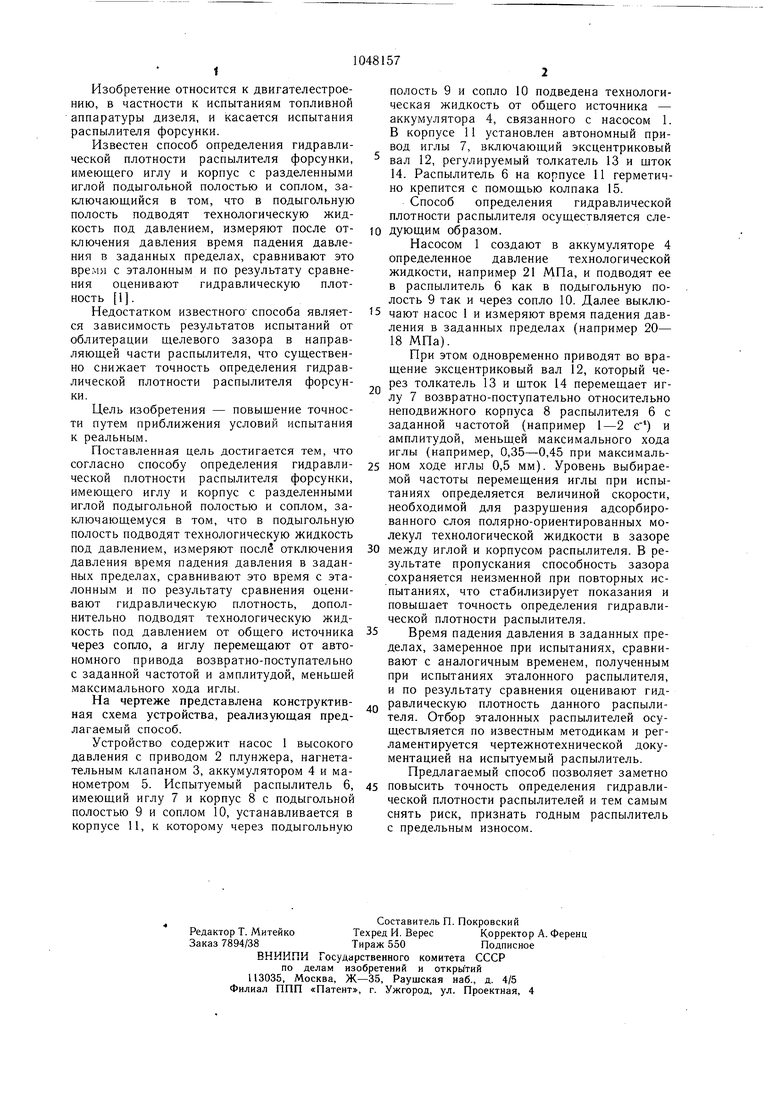

Изобретение относится к двигателестроению, в частности к испытаниям топливной аппаратуры дизеля, и касается испытания распылителя форсунки. Известен способ определения гидравлической плотности распылителя форсунки, имеющего иглу и корпус с разделенными иглой подыгольной полостью и соплом, заключающийся в том, что в подыгольную полость подводят технологическую жидкость под давлением, измеряют после отключения давления время падения давления в заданных пределах, сравнивают это время с эталонным и по результату сравнения оценивают гидравлическую плотность 1. Недостатком известногоспособа является зависимость результатов испытаний от облитерации щелевого зазора в направляющей части распылителя, что существенно снижает точность определения гидравлической плотности распылителя форсунки. Цель изобретения - повышение точности путем приближения условий испытания к реальным. Поставленная цель достигается тем, что согласно способу определения гидравлической плотности распылителя форсунки, имеющего иглу и корпус с разделенными иглой подыгольной полостью и соплом, заключающемуся в том, что в подыгольную полость подводят технологическую жидкость под давлением, измеряют после отключения давления время падения давления в заданных пределах, сравнивают это время с эталонным и по результату сравнения оценивают гидравлическую плотность, дополнительно подводят технологическую жидкость под давлением от общего источника через сопло, а иглу перемещают от автономного привода возвратно-поступательно с заданной частотой и амплитудой, меньшей максимального хода иглы. На чертеже представлена конструктивная схема устройства, реализующая предлагаемый способ. Устройство содержит насос 1 высокого давления с приводом 2 плунжера, нагнетательным клапаном 3, аккумулятором 4 и манометром 5. Испытуемый распылитель 6, имеющий иглу 7 и корпус 8 с подыгольной полостью 9 и соплом 10, устанавливается в корпусе 11, к которому через подыгольную 1 57 полость 9 и сопло 10 подведена технологическая жидкость от общего источника - аккумулятора 4, связанного с насосом 1. В корпусе 11 установлен автономный привод иглы 7, включающий эксцентриковый gg j2 регулируемый толкатель 13 и шток 14. Распылитель 6 на корпусе 11 герметично крепится с помощью колпака 15. Способ определения гидравлической плотности распылителя осуществляется следующим образом. Насосом 1 создают в аккумуляторе 4 определенное давление технологической жидкости, например 21 МПа, и подводят ее в распылитель 6 как в подыгольную полость 9 так и через сопло 10. Далее выключают насос 1 и измеряют время падения давления в заданных пределах (например 20- 18 МПа). При этом одновременно приводят во вращение эксцентриковый вал 12, который через толкатель 13 и щток 14 перемещает иглу 7 возвратно-поступательно относительно неподвижного корпуса 8 распылителя 6 с заданной частотой (например 1-2 с) и амплитудой, меньщ.ей максимального хода иглы (например, 0,35-0,45 при максимальном ходе иглы 0,5 мм). Уровень выбираемой частоты перемещения иглы при испытаниях определяется величиной скорости, необходимой для разрушения адсорбированного слоя полярно-ориентированных молекул технологической жидкости в зазоре между иглой и корпусом распылителя. В результате пропускания способность зазора сохраняется неизменной при повторных испытаниях, что стабилизирует показания и повышает точность определения гидравлической плотности распылителя. Время падения давления в заданных пределах, замеренное при испытаниях, сравнивают с аналогичным временем, полученным при испытаниях эталонного распылителя, и по результату сравнения оценивают гидравлическую плотность данного распылителя. Отбор эталонных распылителей осуществляется по известным методикам и регламентируется чертежнотехнической документацией на испытуемый распылитель, Предлагаемый способ позволяет заметно повысить точность определения гидравлической плотности распылителей и тем самым снять риск, признать годным распылитель с предельным износом.

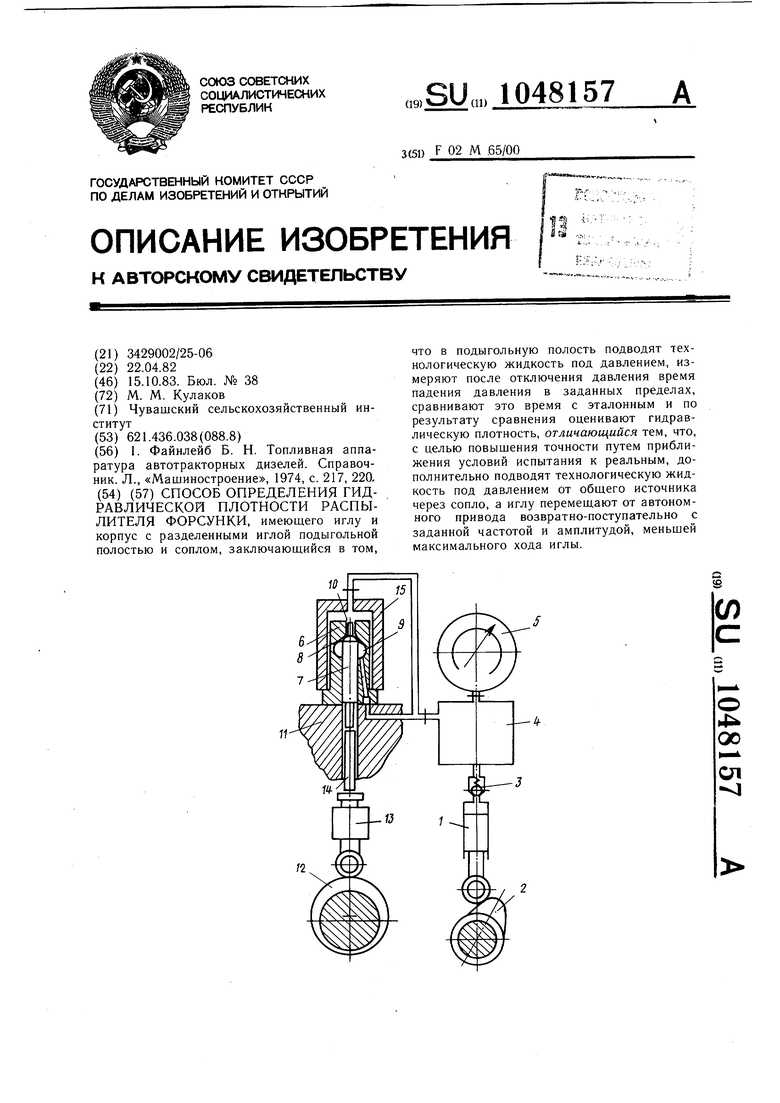

СПОСОБ ОПРЕДЕЛЕНИЯ ГИДРАВЛИЧЕСКОЙ ПЛОТНОСТИ РАСПЫЛИТЕЛЯ ФОРСУНКИ, имеющего иглу и корпус с разделенными иглой подыгольной полостью и соплом, заключаюш,ийся в том. что в подыгольную полость подводят технологическую жидкость под давлением, измеряют после отключения давления время падения давления в заданных пределах, сравнивают это время с эталонным и по результату сравнения оценивают гидравлическую плотность, отличающийся тем, что, с целью повышения точности путем приближения условий испытания к реальным, дополнительно подводят технологическую жидкость под давлением от общего источника через сопло, а иглу перемеш.ают от автономного привода возвратно-поступательно с заданной частотой и амплитудой, меньшей максимального хода иглы. (Л оо сд
