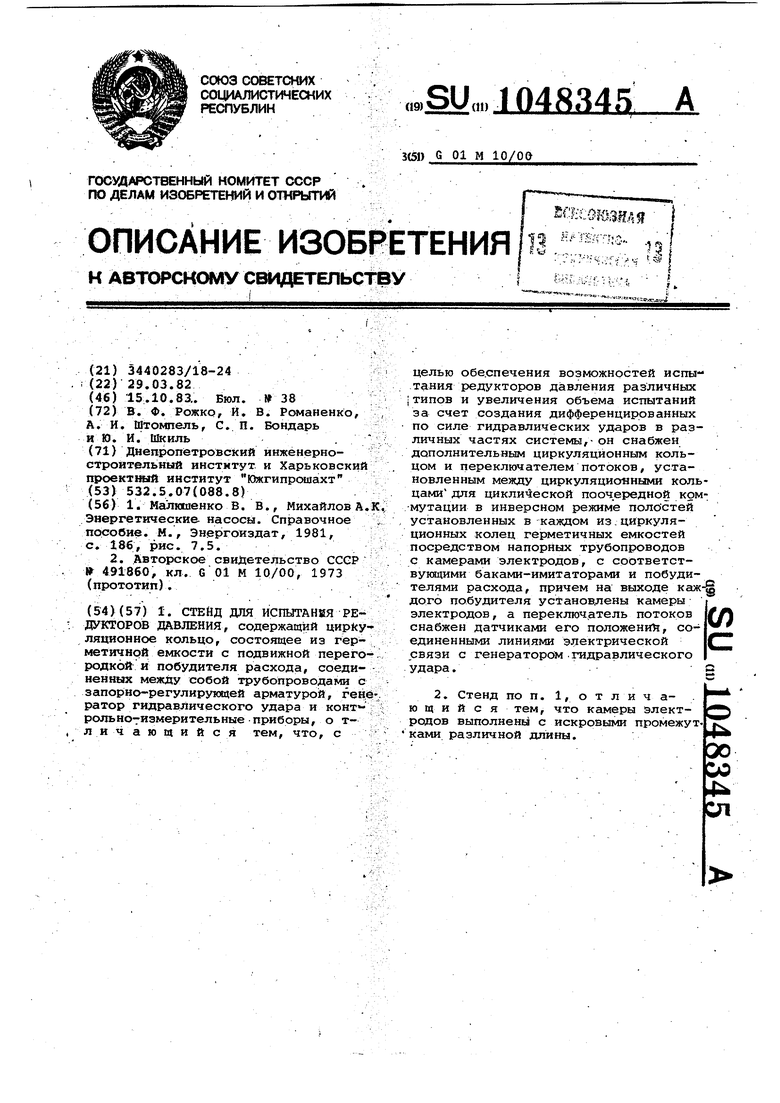

Стенд для испытания редукторов давления Советский патент 1983 года по МПК G01M10/00

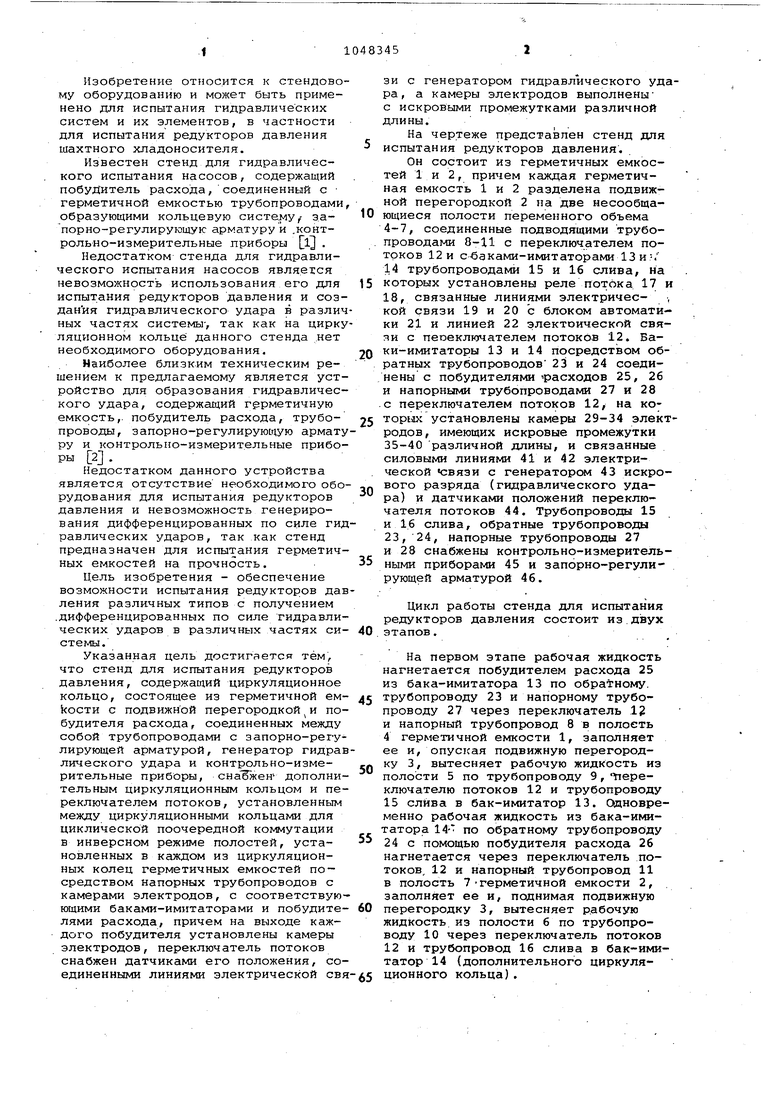

Изобретение относится к стендовому оборудованию и может быть применено для испытания гидравлических систем и их элементов, в частности для испытания редукторов давления шахтного хладоносителя.

Известен стенд для гидравлического испытания насосов, содержащий побудитель расхода,соединенный с герметичной емкостью трубопроводами образующими кольцевую систему,- запорно-регулирующую арматуру и .контрольно-измерительные лриборы i .

Недостатком стенда для гидравлического испытания насосов являегся невозможность использования его для испытания редукторов давления и создания гидравлического удара в различных частях системы, так как на циркуляционном кольце данного стенда нет необходимого оборудования.

Наиболее близким техническим решением к предлагаемому является устройство для образования гидравлического удара, содержащий герметичную емкость,, побудитель расхода, трубопроводы, запорно-регулирующую арматуру и контрольно-измерительные приборы 2 .

Недостатком данного устройства является отсутствие необходимого оборудования для испытания редукторов давления и невозможность генерирования дифференцированных по силе гидравлических ударов, так как стенд предназначен для испытания герметичных емкостей на прочность.

Цель изобретения - обеспечение возможности испытания редукторов давления различных типов с получением .дифференцированных по силе гидравлических ударов в различньтх частях системы.

Указанная цель достигается тем, что стенд для испытания редукторов давления, содержащий циркуляционное кольцо, состоящее из герметичной емkocти с подвижной перегородкой и побудителя расхода, соединенных между собой трубопроводами с запорно-регулирующей арматурой, генератор гидравлического удара и контрольно-измерительные приборы, снаВжен дополнительным циркуляционным кольцом и переключателем потоков, установленным между циркуляционными кольцами для циклической поочередной коммутации в инверсном режиме полостей, установленных в каждом из циркуляционных колец герметичных емкостей посредством напорных трубопроводов с камерами электродов, с соответствуюющими баками-имитаторами и побудителями расхода, причем на выходе каждого побудителя установлены камеры электродов, переключатель потоков снабжен датчиками его положения, соединенными линиями электрической связи с генератором гидравлического удара, а камеры электродов выполнены с искровыми промежутками различной длины.

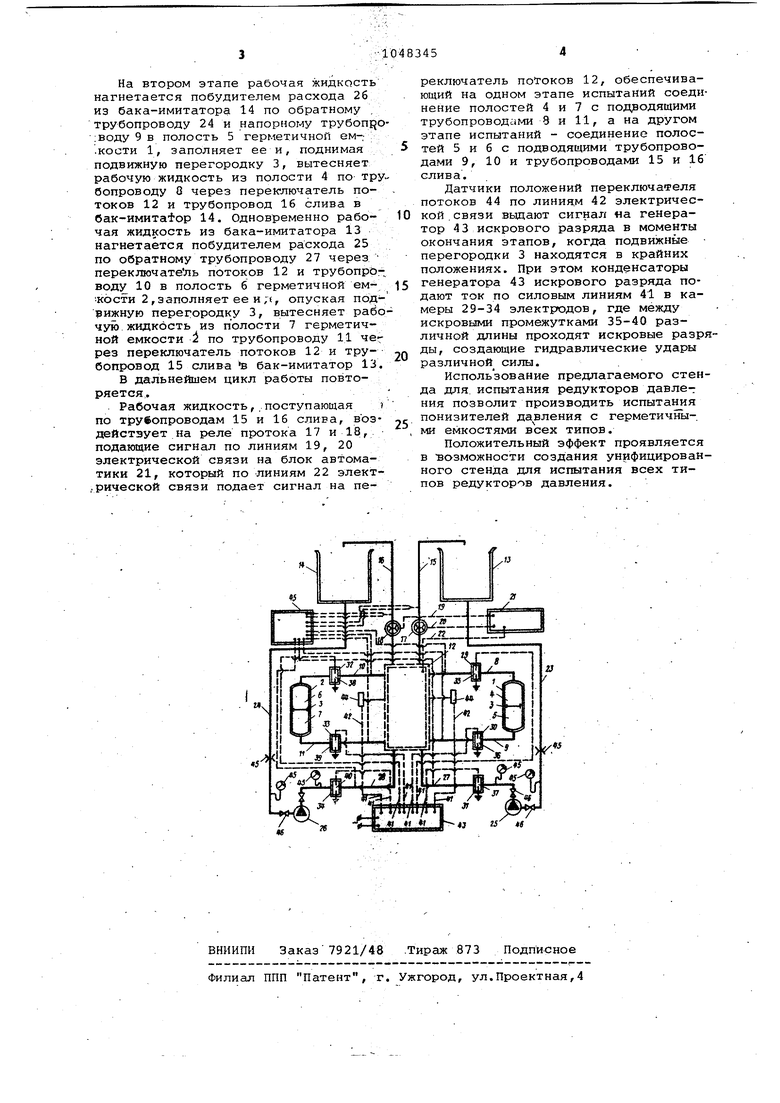

На чертеже представлен стенд для испытания редукторов давления.

Он состоит из герметичных емкостей 1 и 2, прш1ем каждая герметичная емкость 1 и 2 разделена подвижной перегородкой 2 на две несообща0 ющиеся полости переменного объема

4-7, соединенные подводящими трубо. проводами 8-11 с переключателем потоков 12 и с-баками-имитаторами 13 и-.

14трубопроводами 15 и 16 слива, на 5 которых установлены реле потока 17 и

18, связанные линиями электричес- , кой связи 19 и 20 с блоком автоматики 21 и линией 22 электоической связи с пеоеключателем потоков 12. Ба0 ки-имитаторы 13 и 14 посредством обратных трубопроводов 23 и 24 соединены с побудителями Расходов 25, 26 и напорными трубопроводами 21 и 28 .с переключателем потоков 12, на ко5 торьлх установлены камеры 29-34 электродов, имеющих искровые промежутки 35-40 различной длины, и связанные силовыми линиями 41 и 42 электрической ч;вязи с генератором 43 искрового разряда (гидравлического удара) и датчиками положений переключателя потоков 44. Трубопроводы 15 и 16 слива, обратные трубопроводы 23, 24, напорные трубопроводы 27 и 28 снабжены контрольно-измеритель5 ными приборами 45 и запорно-регулирующей арматурой 46.

Цикл работы стенда для испытания редукторов давления состоит из.двух 0.этапов.

На первом этапе рабочая жидкость нагнетается побудителем расхода 25 из бака-имитатора 13 по обратному. 5 трубопроводу 23 и напорному трубопроводу 27 через переключатель 1 и напорный трубопровод 8 в полость 4 герметичной емкости 1, заполняет ее и, опуская подвижную перегородку 3, вытесняет рабочую жидкость из полости 5 по трубопроводу 9, переключателю потоков 12 и трубопроводу

15слива в бак-имитатор 13. Одновременно рабочая жидкость из бака-имитатора 14- по обратному трубопроводу

5 24 с помощью побудителя расхода 26 нагнетается через переключатель потоков, 12 и напорный трубопровод 11 в полость 7-герметичной емкости 2, заполняет ее и, поднимая подвижную

0 перегородку 3, вытесняет рабочую жидкость, из полости 6 по трубопроводу 10 через переключатель потоков 12 и трубопровод 16 слива в бак-имитатор 14 {дополнительного циркуля5 ционного кольца).

На втором этапе рабочая жидкость нагнетается побудителем расхода 26 из бака-имитатора 14 по обратному трубопроводу 24 и напорному трубощ о:воду9в полость 5 герметичной ем--: .кости 1, заполняет ее и, поднимая подвижную перегородку 3, вытесняет рабочую жидкость из полости 4 по трубопроводу О через переключатель потоков 12 и трубопровод 16 слива в бак-имитатор 14. Одновременно рабочая жидкость из бака-имитатора 13 нагнетается побудителем расхода 25 по обратному трубопроводу 27 через переключатель потоков 12 и трубопро-, воду 10 в полость б герметичной емкбсти 2,заполняет ее и;(, опуская подрижную перегородку 3, вытесняет рабочую жидкость из полости 7 герметичной емкости по трубопроводу 11 че рез переключатель потоков 12 и трубопровод 15 слива в бак-имитатор 13.

В дальнейшем цикл работы повторяется.

Рабочая жидкость,.поступающая Г по трубопроводам 15 и 16 слива, воздействует на реле протока 17 и 18, подающие сигнал по линиям 19, 20 электрической связи на блок автоматики 21, который по линиям 22 элект.рической связи подает сигнал на переключатель потоков 12, обеспечивающий на одном этапе испытаний соединение полостей 4 и 7 с подводящими трубопроводами 8 и 11, а на другом этапе испытаний - соединение полостей 5 и 6 с подводящими трубопроводами 9, 10 и трубопроводами 15 и 16 слива.

Датчики положений переключателя потоков 44 по линия,м 42 электричес0кой связи выдают сигнал «а генератор 43 искрового разряда в моменты окончания этапов, когда подвижные перегородки 3 находятся в крайних положениях. При этом конденсаторы 5 генератора 43 искрового разряда подают ток по силовым линиям 41 в камеры 29-34 электродов, где между искровыми промежутками 35-40 различной длины проходят искровые разряды, создающие гидравлические удары

0 различной силы.

Использование предлагаемого стенда для. испытания редукторов давле-: ния позволит производить испытания понизителей давления с герметичны5ми емкостями всех типов.

Положительный эффект проявляется в возможности создания унифицированного стенда для испытания всех типов редукторов давления.

I. СТЕЙД ДЛЯ ИСПЫТАНИЯ РЕДУКТОРОВ ДАВЛЕНИЯ, содержащий цирКу- ляционное кольцо, состо1пцее из герметичнрй емкости с подвижной перегородкой и побудителя расхода, соеди- ненных между собой трубопроводами с запорно-регулирующей арматурой, генератор гидравлического удара и конт рольно7измерительнке приборы, о тл и ч а ю щ и и с я тем, что, с целью обеспечения возможностей испытания редукторов давления различных I типов и увеличения объема испытаний за счет создания дифференцированных по силе гидравлических ударов в различных частях системы,- он снабжен дополнительным циркуляционным кольцом и переключателем потоков, установленным между циркуляционными кольцами для циклической пооч.ередной коммутации в инверсном режиме полостей установленных в каждом из.циркуляционных колец герметичных емкостей посредством напорных трубопроводов с камерами электродов, с соответствуквдими баками-имитаторами и побудителями расхода, причем на выходе каж-§ догб побудителя установлены камеры (Л С электродов, а переключдтель потоков снабжен датчиками его положений, соединенными линиями электрической связи с генератором гидравлического удара. 2. Стенд по п. 1, о т л и ч аю щ и и с я тем, что камеры электродов выполнены с искровыми промежут4 ками различной длины. 00 со 4 СЛ
