Гидравлический нерегулируемый дроссель Советский патент 1984 года по МПК F16K47/14

S,

(Л

о

00 05 N3

оо

Изобретение относится к арматуростроеиию и может быть использовано в гидроприводе различных механизмов.

Известно дроссельное устройство, в корпусе которого выполнены радиальные каналы, соединенные пазами, образуюндие непрерывный петлеобразный канал 1.

Недостатком известного устройства являются значительные осевые размеры дросселя за счет размеп 1,ения дроссельного капала вдоль основного потока среды.

Известен гидравлический нерегулируемый дроссель, в корпусе которого установлен дросселируюпдий элемент с отверстиями 2.

Недостатком известного дросселя также являются значительные габариты, поскольку дроссельный лабиринтный канал образован тремя дисками.

Цель изобретения -- уменьшение габа)итов устройства.

Ноставленная цель достигается тем, что в гидравлическом перегулируе.мом дросселе в корпусе которого установлен дросселируюП1ИЙ элемент с отверстиями, последний выполнен в виде двух сопряженных .между собой дисков с рядами пазов на сопряженных торцах, в одном из которых пазы расположены по радиусам, а в другом - на

Я-/1

концентрических окружностях, расположенных одна относительно другой на расстоянии, равном длине радиального паза, приче.м пазы, расположенные па концентрических окружностях, смещены и гидравлически связаны между собой с помощью радиальных пазов.

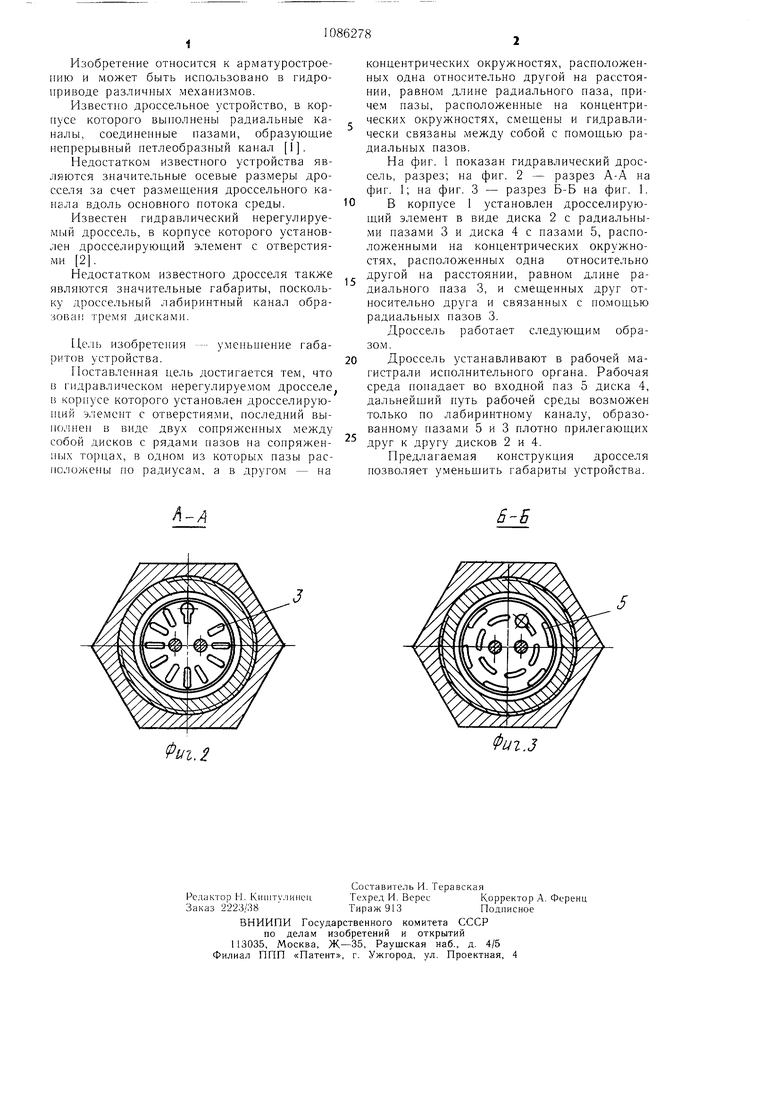

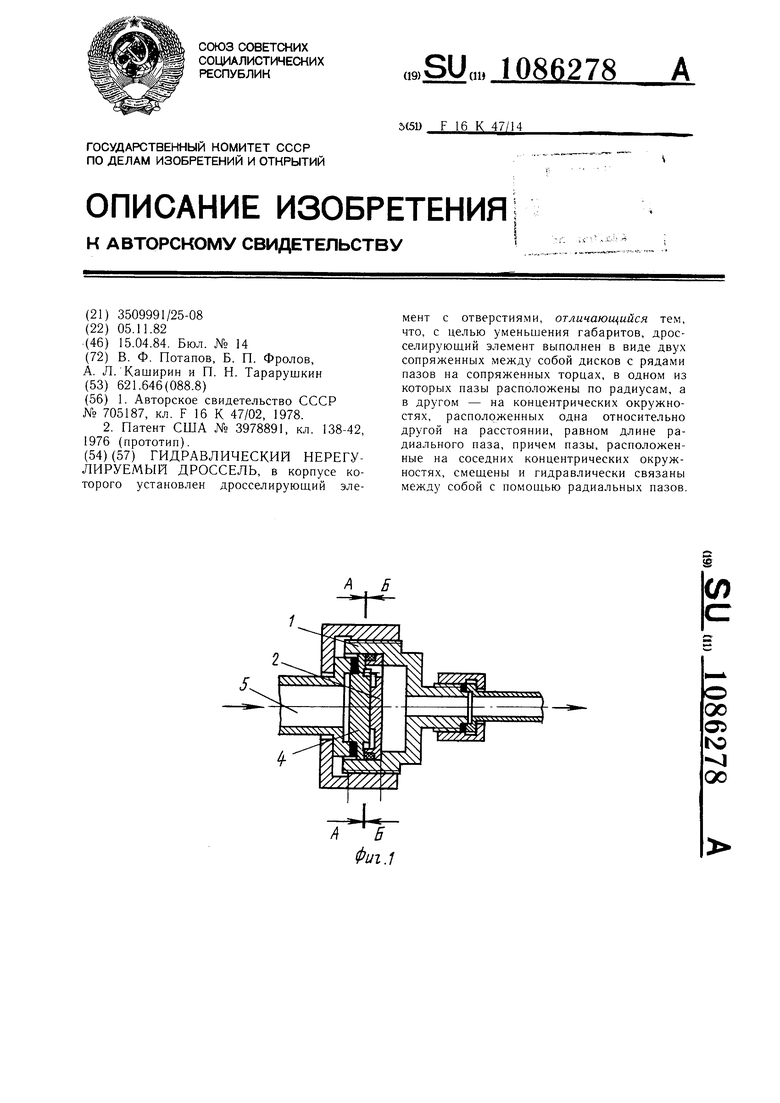

На фиг. 1 показан гидравлический дроссель, разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.

В корпусе 1 установлен дросселирующий элемент в виде диска 2 с радиальными пазами 3 и диска 4 с пазами 5, расположенными па концентрических окружностях, расположенных одна относительно другой на расстоянии, равном длине радиального паза 3, и смещенных друг относительно друга и связанных с помощью радиальных пазов 3.

Дроссель работает следующим образом.

Дроссель устанавливают в рабочей магистрали исполнительного органа. Рабочая среда попадает во входной паз 5 диска 4, дальпейщий путь рабочей среды возможен только по лабиринтному каналу, образованному пазами 5 и 3 плотно прилегающих друг к другу дисков 2 и 4.

Нредлагаемая конструкция дросселя позволяет у.меньщить габариты устройства.

6-6

Фиг. 2

Фт.З

ГИДРАВЛИЧЕСКИЙ НЕРЕГУЛИРУЕМЫЙ ДРОССЕЛБ, в корпусе которого установлен дросселирующий элемент с отверстиями, отличающийся тем, что, с це.аью уменьшения габаритов, дросселирующий элемент выполнен в виде двух сопряженных между собой дисков с рядами пазов на сопряженных торцах, в одном из которых пазы расположены по радиусам, а в другом - на концентрических окружностях, расположенных одна относительно другой на расстоянии, равном длине радиального паза, причем пазы, расположенные на соседних концентрических окружностях, смещены и гидравлически связаны между собой с помощью радиальных пазов.
