Преобразователь массового расхода жидкости Советский патент 1984 года по МПК G01F3/28

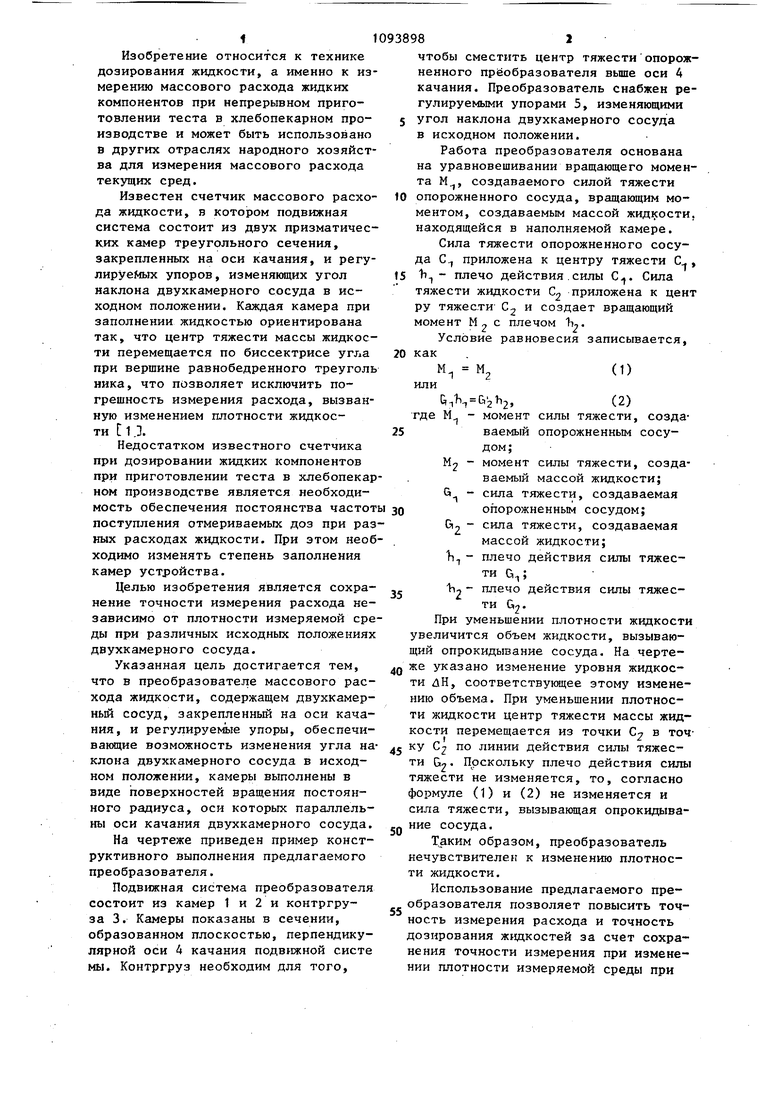

Изобретение относится к технике дозирования жидкости, а именно к из мерению массового расхода жидких компонентов при непрерывном приготовлении теста в хлебопекарном производстве и может быть использовано в других отраслях народного хозяйства для измерения массового расхода текущих сред. Известен счетчик массового расхода жидкости, в котором подвижная система состоит из двух призматических камер треугольного сечения, закрепленных на оси качания, и регулируемых упоров, изменянэдих угол наклона двухкамерного сосуда в исходном положении. Каждая камера при заполнении жидкостью ориентирована так, что центр тяжести массы жидкости перемещается по биссектрисе угла при вершине равнобедренного треуголь ника, что позволяет исключить погрешность измерения расхода, вызванную изменением плотности жидкости 1.3. Недостатком известного счетчика при дозировании жидких компонентов при приготовлении теста в хлебопекар ном производстве является необходимость обеспечения постоянства частот поступления отмериваемых доз при раз ных расходах жидкости. При этом необ ходимо изменять степень заполнения камер устройства. Целью изобретения является сохранение точности измерения расхода независимо от плотности измеряемой сре ды при различных исходных положениях двухкамерного сосуда. Указанная цель достигается тем, что в преобразователе массового расхода жидкости, содержащем двухкамерный сосуд, закрепленный на оси качания, и регулируеьдэю упоры, обеспечивающие возможность изменения угла на клона двухкамерного сосуда в исходном положении, камеры выполнены в виде поверхностей вращения постоянного радиуса, оси которых параллельны оси качания двухкамерного сосуда. На чертеже приведен пример конструктивного выполнения предлагаемого преобразователя. Подвижная система преобразователя состоит из камер 1 и 2 и контргруза 3. Камеры показаны в сечении, образованном плоскостью, перпендикулярной оси 4 качания подвижной систе мы. Контргруз необходим для того. чтобы сместить центр тяжести опорожненного преобразователя вьше оси 4 качания. Преобразователь снабжен регулируемыми упорами 5, изменяющими угол наклона двухкамерного сосуда в исходном положении. Работа преобразователя основана на уравновешивании вращающего момента М, создаваемого силой тяжести опорожненного сосуда, вращающим моментом, создаваемым массой жидкости, находящейся в наполняемой камере. Сила тяжести опорожненного сосуда С приложена к центру тяжести С, плечо действия.силы С. Сила тяжести жидкости 1, приложена к цент ру тяжести С, и вращающий создает плечом li. момент Условие равновесия записывается. как G,.i &2h2 где Ммомент силы тяжести, создаваемый опорожненным сосудом;момент силы тяжести, создаваемый массой жидкости; сила тяжести, создаваемая опорожненным сосудом; сила тяжести, создаваемая массой жидкости; плечо действия силы тяжести G ; плечо действия силы тяжести &2 При уменьшении плотности жидкости величится объем жидкости, вызываюий опрокидывание сосуда. На чертее указано изменение уровня жидкоси ЛН, соответствующее этому изменеию объема. При уменьщении плотноси жидкости центр тяжести массы жидперемещается из точки С в точпо линии действия силы тяжеси &2 Поскольку плечо действия силы яжести не изменяется, то, согласно ормуле (1) и (2) не изменяется и ила тяжести, вызывающая опрокидываие сосуда. Таким образом, преобразователь ечувствителен к изменению плотноси жидкости. Использование предлагаемого пребразователя позволяет повысить точость измерения расхода и точность озирования жидкостей за счет сохраения точности измерения при изменеии плотности измеряемой среды при

310938984

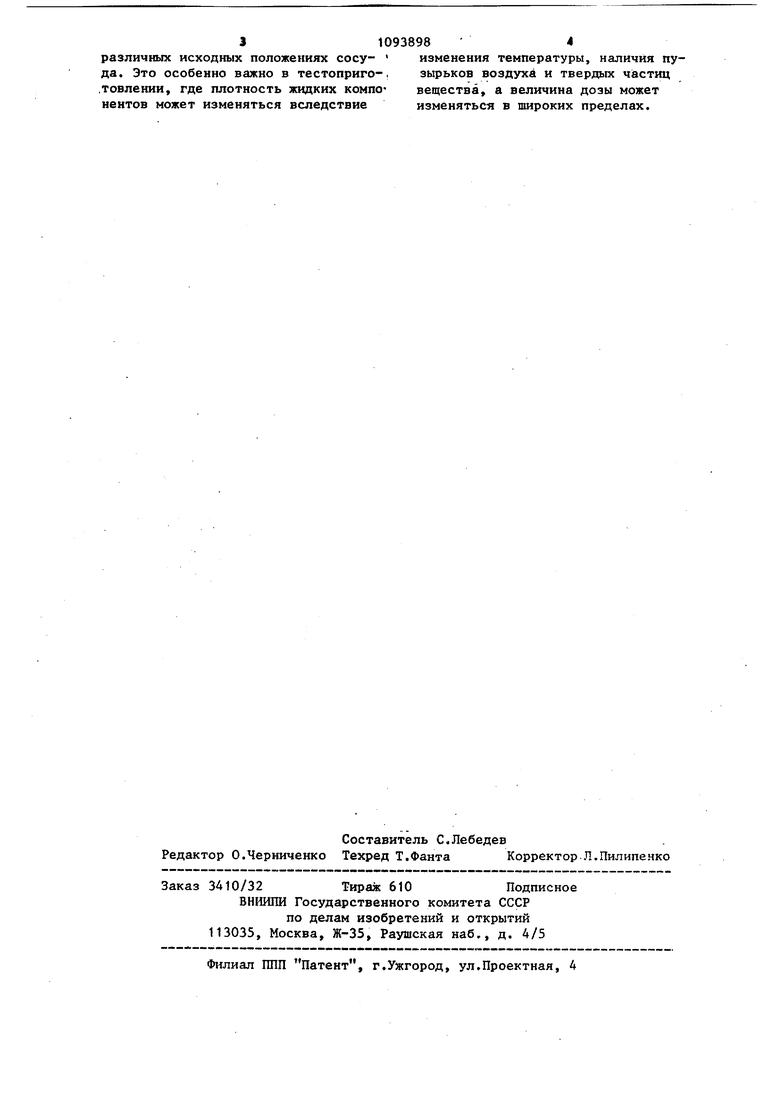

различных исходных положениях сосу- изменения температуры, наличия пуда. Это особенно важно в тестоприго-, зырьков воздуха и твердых частиц .товлении, где плотность жидких компо вещества, а величина дозы может нентов может изменяться вследствие изменяться в широких пределах.

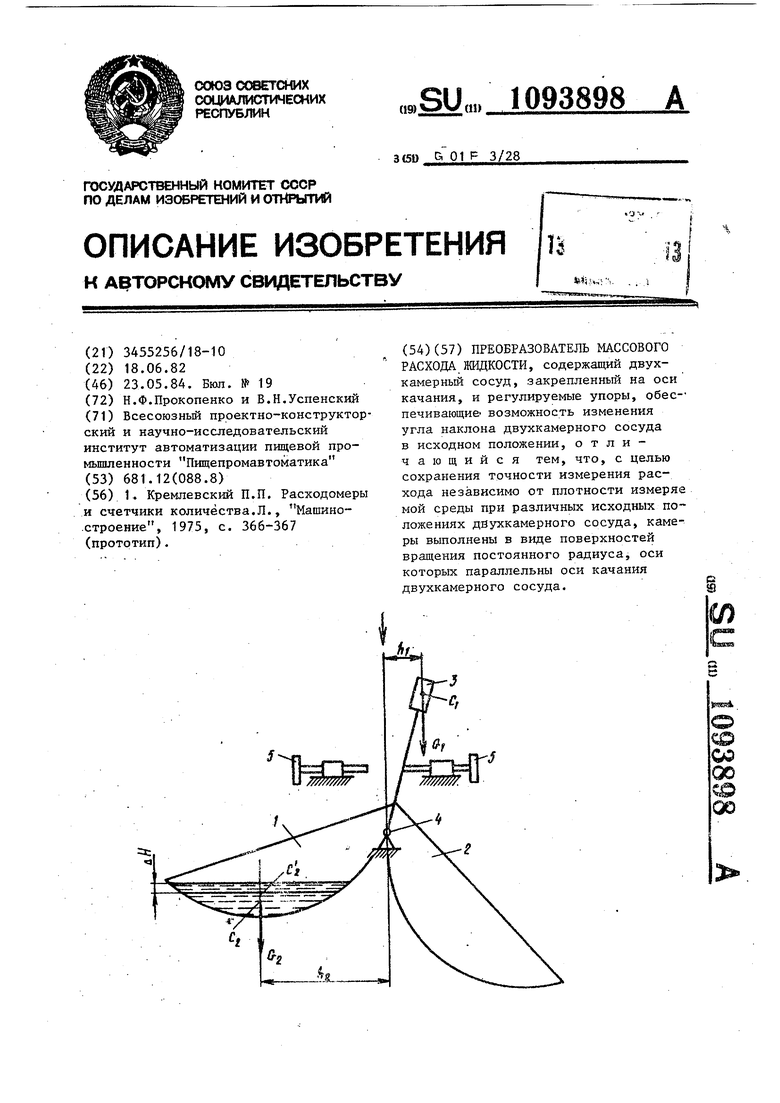

ПРЕОБРАЗОВАТЕЛЬ МАССОВОГО РАСХОДА ЖИДКОСТИ, содержащий двухкамерный сосуд, закрепленный на оси качания, и регулируемые упоры, обес-печивающие- возможность изменения угла наклона двухкамерного сосуда в исходном положении, отличающийся тем, что, с целью сохранения точности измерения расхода независимо от плотности измеряв ной среды при различных исходных положениях двухкамерного сосуда, камеры выполнены ТВ виде поверхностей вращения постоянного радиуса, оси которых параллельны оси качания двухкамерного сосуда. иЯиЛАЗ 00 00
