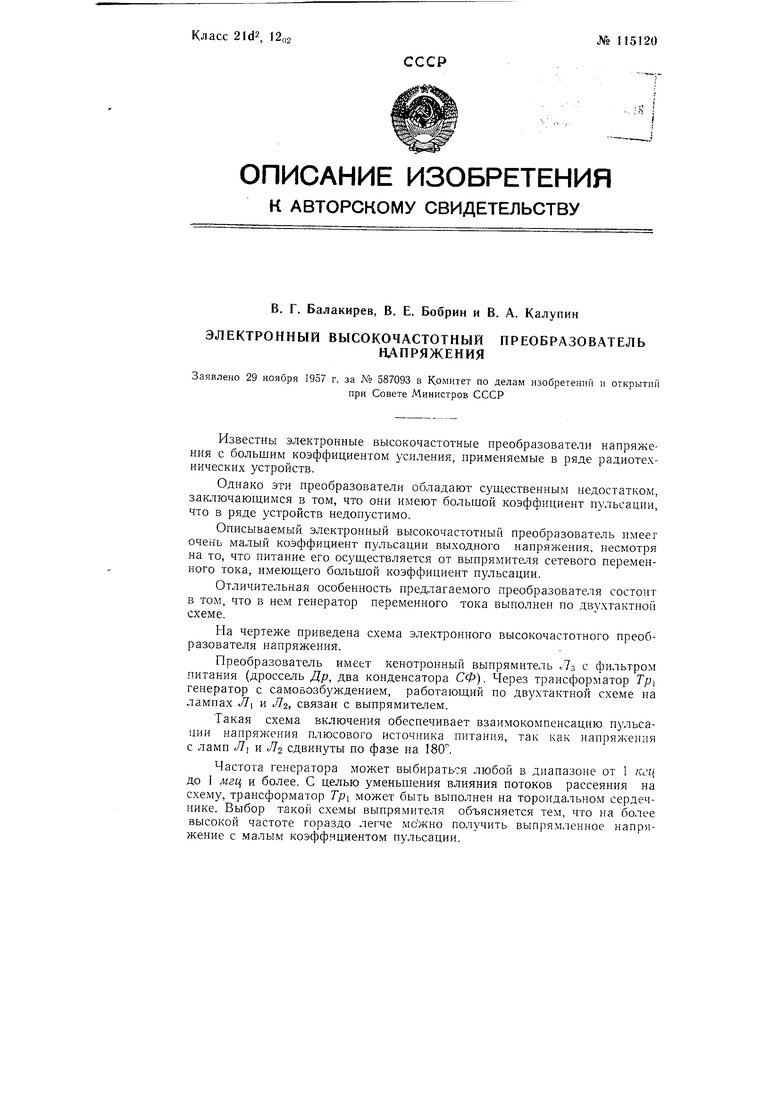

Электронный высокочастотный преобразователь напряжения Советский патент 1958 года по МПК H02M3/28 H02M1/14

Известны электронные высокочастотные преобразователи напряжения с большим коэффициентом усиления, применяемые в ряде радиотехнических устройств.

Однако эти преобразователи обладают существенным недостатком, заключающимся в том, что они имеют больщой коэффициент пульсации, что в ряде устройств недопустимо.

Описываемый электронный высокочастотный преобразователь имеет очень малый коэффициент пульсации выходного напряжения, несмотря на то, что питание его осз-ществляется от выпрямителя сетевого переменного тока, имеющего большой коэффициент пульсации.

Отличительная особенность предлагаемого преобразователя состоит в том, что в нем генератор переменного тока выполнен по двухтактной схеме.

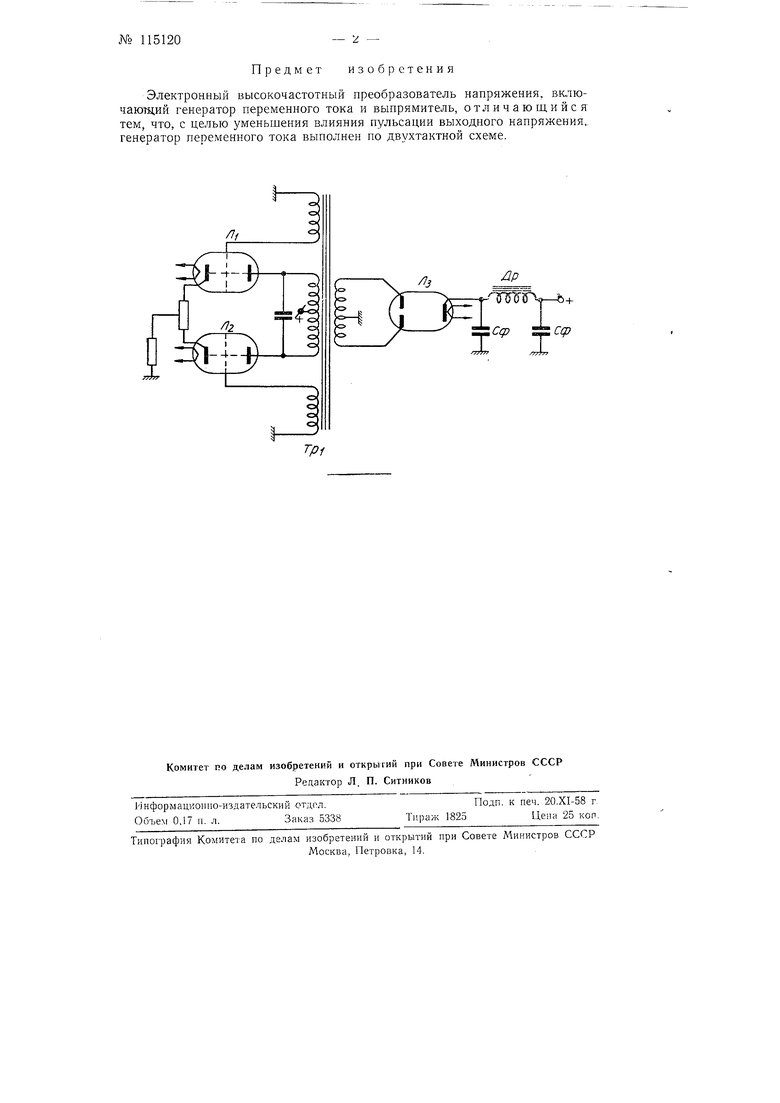

На чертеже приведена схема электронного высокочастотного преобразователя напряжения.

Преобразователь имеет кенотронный выпрямитель 7з с фильтром питания (дроссель Др, два конденсатора СФ). Через трансформатор Гр, генератор с самовозбуждением, работающий по двухтактной схеме на лампах JIi к Л, связан с выпрямителем.

Такая схема включения обеспечивает взаимокомпенсацию пульсации напрял-сения плюсового источника питания, так как напряжения с ламп Л и 2 сдвинуты по фазе на .

Частота генератора может выбираться любой в диапазоне от 1 кщ до 1 мги, и более. С целью уменьшения влияния потоков рассеяния на схему, трансформатор Тр может быть выполнен на тороидальном сердечнике. Выбор такой схемы выпрямителя объясняется тем, что на более высокой частоте гораздо легче можно получить выпрямленное напряжение с малым коэфф.чциентом пульсации.

Предмет изобретения

Электронный высокочастотный преобразователь напряжения, включающий генератор переменного тока и выпрямитель, отличающийся тем, что, с целью уменьшения влияния пульсации выходного напряжения., генератор переменного тока выполнен по двухтактной схеме.
